Как заменить верхний рычаг передней подвески ваз 2107

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление – самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески

Снятие верхнего рычага

Замена передних сайлентблоков ВАЗ-2106 не обходится без двух действий снятия колеса и поднятия ремонтируемой стороны на домкрате. Первым делом совершаете эти манипуляции. Теперь перед вами во всей красе оба рычага, а нужен вам верхний. Стоит отметить, что на нем резинометаллические шарниры меняются несколько иначе, нежели на нижнем. Нужно снимать весь элемент, а вот нижний не обязательно демонтировать. Вот только шаровая опора будет мешать, нужно ее отсоединить.

Как заменить сайлентблоки

нижнихрычагов на автомобилеВаз классика без помощи съемника. группы ВКонтакте:.

Замена сайлентблоков на ВАЗ 2101 2107

как заменить сайлентблоки

нижнихрычагов автомобиляВаз классической модели при помощи универсального.

Для этого ключами на 10 выкручиваете с болтов гайки. Опять-таки, вам на заметку при установке не пожадничайте, поставьте хотя бы новые гайки. Они самоконтрящиеся, на краю резьбы у них пластиковая вставка. На ВАЗ-2106 замена сайлентблоков не обходится без установки новых гаек. Теперь остается только снять болт крепления элемента подвески к кузову, для этого нужно выкрутить гайку ключом на 22. Точно таким же держите болт от проворачивания. Конечно, правильно говорить не «болт», а «ось», это будет точнее.

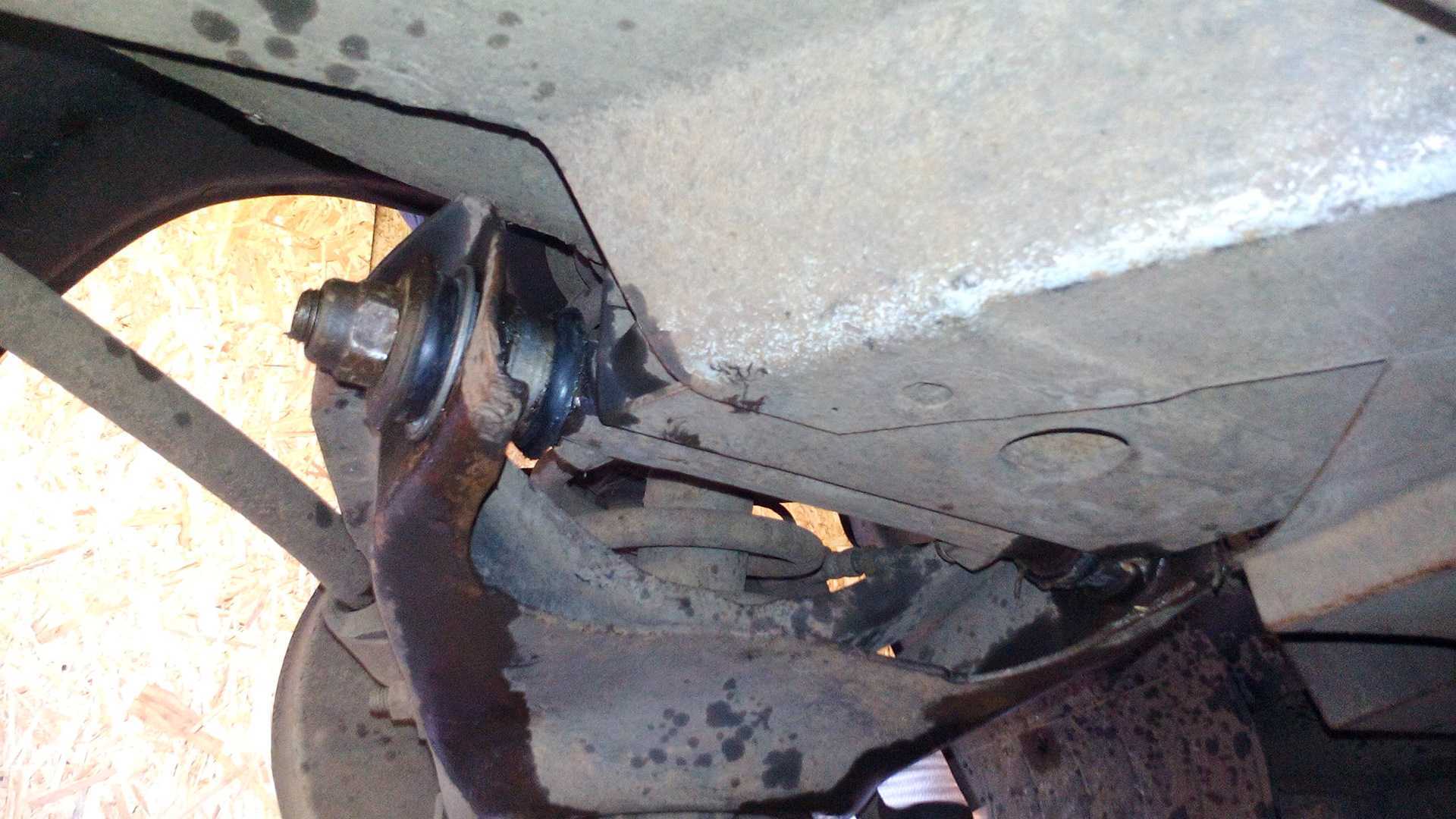

Замена сайлентблоков на верхнем рычаге ВАЗ-2107

Теперь распишем, как меняются сайлентблоки на верхнем рычаге, причем описанный метод не требует полного снятия элемента с авто.

Делается все так:

1. Чтобы получить доступ к рычагу, переднее колесо со стороны, где проводятся работы, выдомкрачиваем и снимаем. Также придется открутить и извлечь пластиковую защиту арки колеса (если она имеется);
2. Откручиваем гайку крепежного болта верхнего рычага, предварительно обработав ее, а также сами шарниры WD-40;
3. Откручиваем болт крепления бампера, поскольку он будет мешать извлечению крепежного элемента рычага (только на ВАЗ-2105 и 2107, на остальных классических моделях это делать не нужно);
4. Извлекаем крепежный болт. После этого ступица опуститься вниз, что даст возможность провернуть рычаг на шаровой опоре, так, чтобы сторона с шарнирами оказалась снаружи. Это обеспечит полный доступ к сайлентблокам, при этом рычаг полностью снимать не нужно;
5. При помощи съемника выпрессовываем изношенный элемент. Делается это так: на длинный болт накидываем шайбу, а затем отрезок трубы с диаметром больше сайлентблока. Болт проводим через шарнир, так, чтобы труба начала упираться в рычаг, а сам шарнир оказался внутри ее, накидываем вторую шайбу и накручиваем гайку. Берем два ключа – одним закручиваем гайку, а вторым удерживаем болт. Закручиваясь, гайку с шайбой будет выдавливать шарнир в внутрь трубы, пока он полностью не выйдет.
6. Перед установкой нового элемента, очищаем посадочное место и смазываем мыльным раствором. Для посадки используем съемник с трубкой меньшего диаметра, чтобы она упиралась в бортик.
7. Запрессовка делается так: на болт накидываем шайбу и трубку, в которую вставляем новый элемент. Проводим болт через отверстие в рычаге, накидываем вторую шайбу и гайку. Перед стягиванием центрируем сайлентблок относительно отверстия. Закручиваем гайку, пока в шайбу не упрется шарнир. Раскручиваем съемник, устанавливаем на него отрезок большего диаметра. Располагаем приспособление так, чтобы труба оказалась со стороны, куда движется шарнир. Закручивая гайку, садим сайлентблок, пока наплывы на его внешней обойме не упрутся в рычаг.
8. Аналогично меняем второй шарнир. После этого проворачиваем рычаг обратно, приподнимаем ступицу, чтобы совместить отверстия рычага и кузова авто, устанавливаем крепежный болт, смазав его тело и резьбу нигролом, закручиваем гайку, ставим на место колесо и снимаем авто с домкрата.

Советы специалистов

• Состояние всех сайленблоков можно оценить самостоятельно. При визуальном осмотре вы заметите отслоения резины или трещины и увеличение люфтов. Это является сигналом к замене деталей. Срок их службы рассчитан на 100 тысяч километров пробега, но при нашем состоянии дорог он уменьшается примерно вдвое.
• Замена сайлентблоков ВАЗ и других заднеприводных автомобилей проводится одновременно с левой и правой стороны машины.
• При замене деталей лучше пользоваться съемниками, так как лишние удары по тягам и рычагам могут негативно сказаться на их состоянии, особенно в местах сварных соединений. Палец, болт, на которых находилась старая деталь, необходимо очистить и смазать маслом.
• Лучше ставить дорогие, но качественные полиуретановые сайлентблоки. Они имеют гораздо больший ресурс.
• Если деталь не выпрессовывается, ее нужно распилить с помощью ножовки по металлу.
• При отсутствии опыта ремонта автомобилей вряд ли стоит браться за самостоятельную замену, хоть вы и знаете, как поменять сайлентблоки. Лучше доверить это дело специалистам СТО.

Правильно выполненная замена сайлентблоков на автомобилях ВАЗ 2107 продлит срок его службы, сделает поездки более безопасными и комфортными. Меньше изнашивается резина, машина издает меньше шумов. Операцию по замене сайлентблоков можно провести своими руками при наличии некоторого опыта авторемонтных работ.

Замена верхних рычагов и их резинометаллических шарниров

Вывешиваем и снимаем переднее колесо.

Отворачиваем болты крепления верхней шаровой опоры.

Ключом «на 22» отворачиваем гайку крепления кронштейна бампера к кронштейну брызговика, удерживая болт от проворачивания ключом того же размера.

Вынимаем болт.

Двумя ключами «на 22» отворачиваем самоконтрящуюся гайку оси рычага.

Вынимаем ось верхнего рычага и снимаем рычаг с автомобиля.

Выпрессовывать резинометаллические шарниры удобно специальным приспособлением.

Для этого зажимаем рычаг в тисках.

Затягиваем болт приспособления и последовательно выдавливаем шарниры из рычага в чашку приспособления.

Этим же приспособлением запрессовываем новые резинометаллические шарниры

Таким же способом можно заменить шарниры без снятия рычага с автомобиля, вынув только его ось

Собираем и устанавливаем детали подвески в порядке, обратном снятию

Как снять рычаг передней подвески

Чтобы снять рычаги передней подвески и сайлентблоки, а затем установить новые, вам понадобятся:

• приспособление для выпрессовки/запрессовки сайлентблоков;
• комплект накидных и торцовых гаечных ключей;
• домкрат;
• баллонный ключ.

Работы могут быть проведены на смотровой яме с помощью домкрата или на подъемнике.

Автомобилистам может потребоваться снять рычаг передней подвески в трех случаях:

1. Для замены рачага.
2. Для замены сайлентблоков.
3. Для замены оси рычага.

Чтобы понять, как снять рычаг передней подвески (верхний), руководствуйтесь нашей инструкцией.

Вам нужно:

• Загнать вашу машину на смотровую яму или подъемник.
• С помощью баллонного ключа и домкрата (если вы на смотровой яме) снять колесо.
• Затем снять болт, который держит кронштейн переднего бампера.
• Открутить самоконтрящуюся гайку и болты крепления, тогда у вас получится отсоединить верхнюю шаровую опору.
• Удерживая ось с помощью ключа, снять самоконтрящуюся гайку с оси рычага.

Если вы сняли рычаг передней передачи и увидели, что он в порядке (не деформирован и нет трещин), его можно использовать повторно, но прежде обязательно вам следует снять сайлентблоки и установить новые. Чтобы это сделать, нужно их выпрессовать съемником. При этом убедитесь, что рычаг плотно зажат в тисках.

Прежде чем возвращать деталь на место, нужно запрессовать новые сайлентблоки, пользуясь съемником. Чтобы это сделать, поменяйте положение его элементов на рычаге.

До того как рычаг будет установлен, рекомендуется также снять самоконтрящиеся гайки оси рычага и пальца шаровой опоры и поставить другие.

Работая с рычагом, руководствуйтесь данной последовательностью действий:

• Установите рычаг на ось и не затягивайте гайки. Зафиксируйте его.
• Установите болт, который отвечает за крепление переднего бампера.
• Опустите домкрат/подъемник и дайте подвеске нагрузку.
• Заведите в поворотный кулак палец шаровой опоры.
• Затем затяните самоконтрящуюся гайку шаровой опоры.
• Закрутите гайку крепления оси верхнего рычага.
• Поднимите машину и установите колеса.

После процедуры замены следует проконтролировать угол сход-развала.

Как в случае с верхним рычагом, вам может также понадобиться снять нижний рычаг передней подвески, чтобы заменить сайлентблоки, оси или же сам рычаг.

Все манипуляции проводятся на смотровой яме или подъемнике.

Порядок работы:

• Поднять машину (на домкрате или воспользуйтесь подъемником).
• Снять с машины колесо.
• Снять амортизатор.

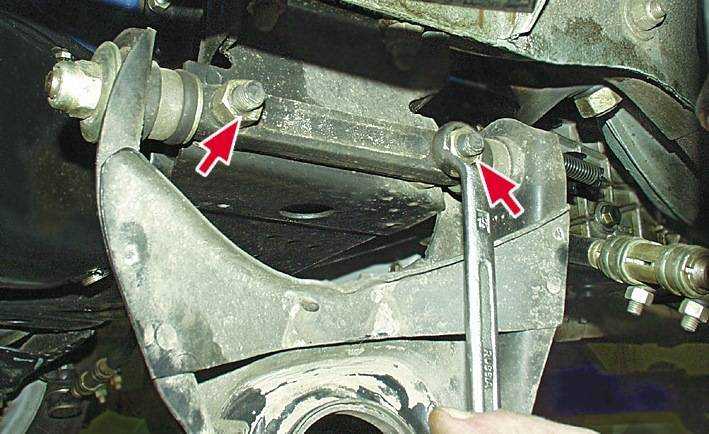

• После этого нужно раскрутить гайки крепления нижнего рычага.

• Опустить домкрат или подъемник, тем самым нагрузив машину.
• Следующий шаг – отвинтить гайку крепления и выпрессовать палец нижней шаровой опоры из поворотного кулака.

• Затем вместе с тем как вы будете переводить стабилизатор через шпильку крепления, вам нужно снять нагрузку с передней подвески.
• Поддеть пружину и снять ее с опорной чаши.
• Открутить несколько самоконтрящихся гаек, которые фиксируют ось нижнего рычага.
• Следующий шаг: снять упорные шайбы.
• Затем снять ось монтажной лопаткой.
• Снять нижнюю шаровую опору, если нужно, поменять рычаг. Для этого отвинтите болты крепления. Убирать опору требуется только для замены рычага.
• Зафиксировать рычаг в тисках.
• Пользуясь съемником, выпрессовать сайлентблоки.

Если вы сняли рычаг и видите, что он цел, можно просто снять старые сайлентблоки, поменять их и собрать узел обратно. При этом необходимо снять самоконтрящиеся гайки и поставить новые.

Важно подметить, что один и тот же съемник используется для выпрессовки и запрессовки сайлентблоков, все зависит только от расположения деталей и рычага относительно друг друга.

Чтобы вернуть нижний рычаг на место:

• Сначала запрессуйте только один сайлентблок.
• Вставьте в рычаг ось, на которой находятся упорные шайбы.
• Установите упорную шайбу с той стороны, где находится сайлентблок, и закрутите самоконтрящуюся гайку, но не затягивайте ее.
• Запрессуйте второй сайлентблок.
• На ось установите фасонную шайбу и заверните самоконтрящуюся гайку.
• Установите все элементы передней подвески (включая рычаг) в обратной снятию последовательности.
• Нагрузив переднюю подвеску, хорошо затяните гайки оси нижнего рычага.
• Установите колесо на место.

Когда вы закончите процедуру замены сайлентблоков и/или нижнего рычага, проконтролируйте углы установки колес и откорректируйте их при необходимости.

Важная заметка: сайлентблоки быстро изнашиваются, если на резину попало масло, так как она не является маслостойкой. Найдите причину утечки масла, устраните ее, а после этого нужно снять старые детали и поставить свежие. В противном случае проблема будет повторяться.

Что такое сайлентблоки

Сайлентблок – это особый шарнир, изготовленный из стальных втулок разделенных резиновой вставкой. Данный элемент выполняет соединение узлов, из которых состоит передняя подвеска, равно как и задняя. Мягкая прослойка помогает гасить вибрацию, которой сопровождается движение автомашины.

Рассматриваемая деталь позволяет существенно продлить срок эксплуатационной пригодности более дорогостоящих элементов подвески. При этом она сама выходит из строя довольно быстро, потому ее приходится периодически менять.

В случае с ВАЗ-2107, сайлентблоки на:

• передней подвеске служат для мягкой фиксации ее рычагов;
• задней – соединяют реактивные тяги, крепящие шасси непосредственно к кузову.

Здесь стоит упомянуть об одном немаловажном нюансе – в зависимости от местоположения, сайлентблоки отличаются по размеру, потому при покупке неполного комплекта необходимо быть максимально внимательным. Рассматриваемые детали делаются не только на основе резины – существует варианты, где использован полиуретан

Последние считают наиболее надежными, но и стоят они гораздо дороже.

Вне зависимости от того, какой тип сайлентблоков вы приобрели, необходимо постоянно следить за их состоянием и менять, как только срок эксплуатации истекает. Это избавит от более серьезной проблемы – выхода из строя всей подвески.

Как заменить нижний рычаг на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) Снимается и устанавливается рычаг легко, но вот только времени на это можно очень много потратить, а так по сути гайки отвернуть будет нужно которые его крепят и после этого рычаг снимать с автомобиля уже можно, для начала снимите переднюю пружину (Как снять пружину, читайте в статье: «Замена пружины в передней части на ВАЗ») и вот когда она будет снята, ключом (Удобней всего накидным, но и воротком тоже удобно с накидной головкой будет) выкрутите две гайки (Указаны красными стрелками на большом фото), которые нижний рычаг к поперечине крепят и после этого, снимите рычаг полностью в сборе с шаровым шарниром, с сайлентблоками и с осью, но только снимайте аккуратно, потому что за рычагом в тех местах где он крепился к поперечине, расположены металлические шайбы (см. маленькое фото) мы Вам их вообще не рекомендуем снимать или если Вы решили снять все шайбы, то запомните где какие стояли, в противном случае собьются углы установки переднего колеса и оно встанет не ровно.

Примечание! Когда нижний рычаг будет снят со всем в сборе, то с него можете шаровой шарнир снять, но лучше покупать новый рычаг в сборе, чтобы на него уже всё новое было установлено, но всё же, чтобы снять шаровой шарнир, нужно отвернуть три гайки которые его крепят к рычагу и после этого, можете его полностью снять с рычага!

Установка: Устанавливается новый рычаг в обратном порядке, при этом все шайбы обязательно должны находится на своих местах, чтобы углы настройки переднего колеса по минимуму сбились и кстати, когда будете заворачивать гайки которые рычаг крепят к поперечине обязательно до упора их заверните, опустив для этого автомобиль и нагрузив ту сторону на которой Вы производите замену рычага на новый, заверните гайки до упора и всё по сути, замена произведена удачно.

Дополнительный видео-ролик: Посмотрите ролик по которому объясняется процесс снятия нижнего рычага и процесс его установки, кроме того в данном ролике показываются кой какие нюансы, которые мы в данной статье не указали, поэтому обязательно его изучите, чтобы дополнительный материал получить и для того, чтобы просто замена гораздо лучше запомнилась и делалась не по бумаге а по памяти.

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление — самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески

Процесс замены сайлентблоков

Для  замены сайлентблоков нижних рычагов на автомобилях ВАЗ классика, машину нужно загнать в гараж или бокс на яму, или использовать подъемник. Места крепления деталей предварительно обрабатываются смазкой WD-40, которую нужно оставить на некоторое время, чтобы облегчить съем этих деталей. При обработке нужно проследить за тем, чтобы смазка зашла в места крепления узла, это облегчит демонтаж.  В процессе эксплуатации сайлентблок может закиснуть, и, если не обработать его заранее, снять его при помощи монтировки и кувалдочки будет сложно.

Если автомобиль стоит на яме, он поддомкрачивается под балку, чтобы снять нагрузку с колес, делаются упоры под рычаги, а под поддомкратник устанавливают страховочную чурку, чтобы избежать травмирования в случае срыва автомобиля с упоров под рычагами. Ключом на 22 выкручивается гайка, удерживающая сайлентблок в нижнем рычаге. Если гайка закисла, можно в качестве дополнительного рычага использовать отрезок трубы, надев его на ключ. Оригинальные гайки лучше не выбрасывать, поскольку новые часто имеют низкое качество, резьба срывается, поэтому иногда лучше устанавливать старые. То же можно сказать и о старых шайбах, которые делаются из толстого прочного металла, в то время как шайбы, идущие с новыми сайлентблоками, более тонкие и при затяжке могут существенно деформироваться, что недопустимо.

Для демонтажа переднего сайлентблока монтировку нужно подвести так, чтобы упереть в болт балки и нажаться вперед, по направлению к задней части автомобиля. Поскольку усилия нажатия на монтировку будет мало, необходимо периодически бить молотком по рычагу возле сайлентблока, одновременно упираясь для создания натяжения. После того как сайлентблок выйдет из гнезда,  вынимаем его, подталкивая монтировкой. При сильном закисании процедуру придется делать вдвоем: один человек натягивает рычаг монтировкой, второй выбивает сайлентблок из гнезда.

Далее производят замену сайлентблока передней балки, для этого ось  смазывается нигролом и на нее надевается новая деталь. Монтировкой рычаг приподнимается так, чтобы сайлентблок мог направиться в гнездо. После этого на него надевается наставка из толстостенной трубы, подходящей по размеру, по которой нужно аккуратно бить молотком, пока сайлентблок не сядет на место. Заводим монтировку за крепежный болт и поджимаем рычаг, продолжая бить по наставке кувалдочкой, пока деталь не сядет в гнездо до конца по ограничители.

Меняем нижние сайлентблоки с обратной стороны, для чего предварительно нужно  сбить короткий наконечник тяги с рулевой колонки, чтобы он не мешал работе. При помощи монтировки, упирая ее в гайку, таким же способом отводим рычаг, чтобы высвободить сайлентблок. Аналогично бьем молотком по рычагу, натягивая его монтировкой до тех пор, пока сайлентблок не выйдет из гнезда, после этого подталкиваем его монтировкой до полного снятия. Установка нового сайлентблока производится таким же образом, как и в передней части рычага, при помощи наставки из трубки и молотка, ось и посадочное гнездо предварительно смазывают нигролом.

На оба сайлентблока ставятся шайбы, если старые в нормальном состоянии, не деформированы, лучше установить их, поскольку новые бывают очень плохого качества, выгибаются при затягивании гаек, сокращая срок службы деталей. После того как гайки наживляются с обеих сторон, машина опускается с домкратов и ее нужно раскачать, чтобы проверить, как работает подвеска. При этом скрипы и стук должен прекратиться, а работа подвески нормализоваться.

При затягивании гаек сайлентблока лучше пригрузить переднюю часть автомобиля, сначала с одной, а затем с другой стороны, для чего снова понадобится напарник. Если его нет, затягивать можно и так, но потом гайки нужно будет снова подтянуть. Гайки затягиваются максимально туго, при необходимости на ключ надевается труба, чтобы развить максимальное усилие. При этом на некачественных гайках может сорвать резьбу. По окончании работы нужно обратно установить демонтированную ранее рулевую тягу.

Видео:Как заменить сайлентблоки нижних рычагов Ваз без съемника.

Данный способ достаточно трудоемок, но не требует такого специнструмента, как съемник, и дополнительных знаний и навыков. Сделать замену можно самостоятельно в своем гараже, если в нем есть яма. При этом можно воспользоваться простым инструментом, который есть у каждого водителя. Качество работы ни в чем не будет уступать замене с применением специализированного съемника. По аналогичным принципам производится замена сайлентблока амортизатора и других подобных деталей. Эта методика подходит для ВАЗ классических серий 2101-2107.

Печать

Как выглядит сайлентблок

Здесь не рассказывается о том, как снять рычаг и как установить его на место. Мы считаем, что рычаг подвески уже демонтирован, и теперь надо заменить сайлентблоки. На снятом рычаге проведите диагностику состояния шаровых опор. Если шаровую опору необходимо заменить, то ознакомьтесь с материалом: какую шаровую лучше выбрать?

Стрелкой отмечен сайлентблок

Каждый сайлентблок – это две втулки, вставленные одна в другую. Между втулками находится резиновая муфта. Внешняя втулка впрессовывается в металл. А внутреннюю должны зажать щёчки подрамника, которые стягиваются винтом с гайкой. Отсюда следует вывод: не затягивайте крепление рычага, не установив автомобиль на колёса. Иначе муфта останется перекрученной и сайлентблок прослужит не долго. Подробнее в материале о строении передней подвески на Рено Логан.

Теперь – процесс опрессовки. Любой сайлентблок напоминает букву «Т», и нижняя перекладина этой буквы должна входить в оправку (см. фото).

Опрессовка сайлентблока

На верхнюю перекладину, в свою очередь, давит металлическая шайба. Вся конструкция стягивается винтом.

Замена верхнего рычага

• домкратим машину;
• снимаем колесо;
• откручиваем защиту;
• откручиваем болт крепления бампера;
• Откручиваем гайку и съемником выдавливаем болт шаровой опоры (можно не трогать болт, а открутить саму опору);
• откручиваем ось рычага;
• снимаем верхний рычаг;
• зажимаем рычаг в тиски и снимаем съемником сайлентблоки;
• устанавливаем снятые или новые сайлентблоки на новый.

Сборку производим в обратном порядке.

Проверьте заранее состояние сайлентблоков и шаровой опоры, лучше их заменить сразу. Сверьте размеры, старой и новой детали. Бывает после такой замены верхний рычаг задевает пружину так как новый имеет отличие в размерах (подделка). У меня было, что при ремонте, после сборки, пружина цепляла деталь. После переворачивания, пружины все прошло.

Что такое сайлентблок

Втулки фронтального рычага из полиуретана

Эти детали представляют собой типичные шарниры, выполненные из металла и резины. Предусмотрены они для нейтрализации шумов, ударов, различных вибраций, возникающих при езде по нашим дорогам, которые далековато не всегда отличаются высочайшим качеством. Инсталлируются эти детали в реактивных тягах, опорах, рычагах, амортизаторах.

Пришедшие в негодность резиновые и полимерные сайлентблоки следует поменять как можно резвее. Вышедшие из строя детали рычагов и других узлов подвески существенно усугубляют маневренность автомобилем, наращивают износ резины фронтальных колес в итоге нарушения развала и схождения.

Перед тем как поменять сайлентблоки на заднеприводном автомобиле ВАЗ 2107, нужно приготовить последующий инструмент:

• приспособления для облегчения процесса выпрессовки;
• съемник сайлентблоков ВАЗ 2107 и управляющих наконечников;
• домкрат;
• набор рожковых и накидных гаечных ключей на 22 и на 13;
• отлично заточенное зубило;
• слесарный молоток;
• монтировку.
