Рулевая колонка – снятие и установка Lada Largus / Лада Ларгус
Установить автомобиль на рабочий пост и затормозить стояночным тормозом.
Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
Выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .
Снять модуль надувной подушки безопасности водителя (МНПБВ).
Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.

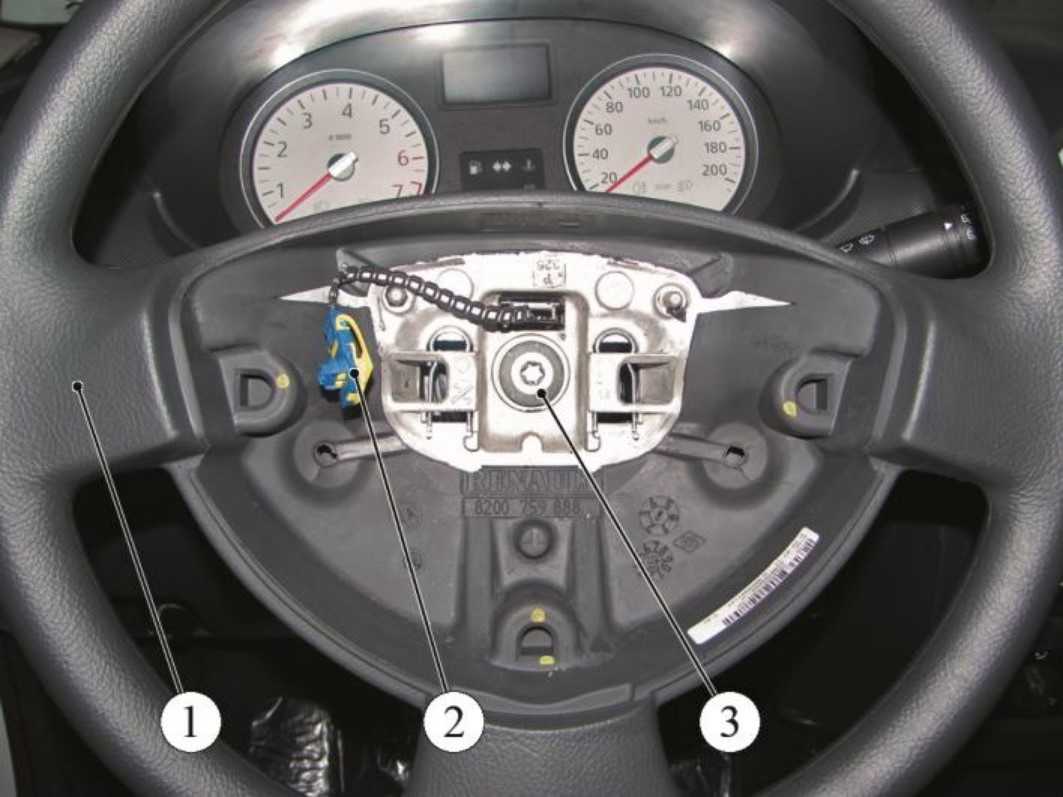

Снять рулевое колесо.
Отвернуть два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки .

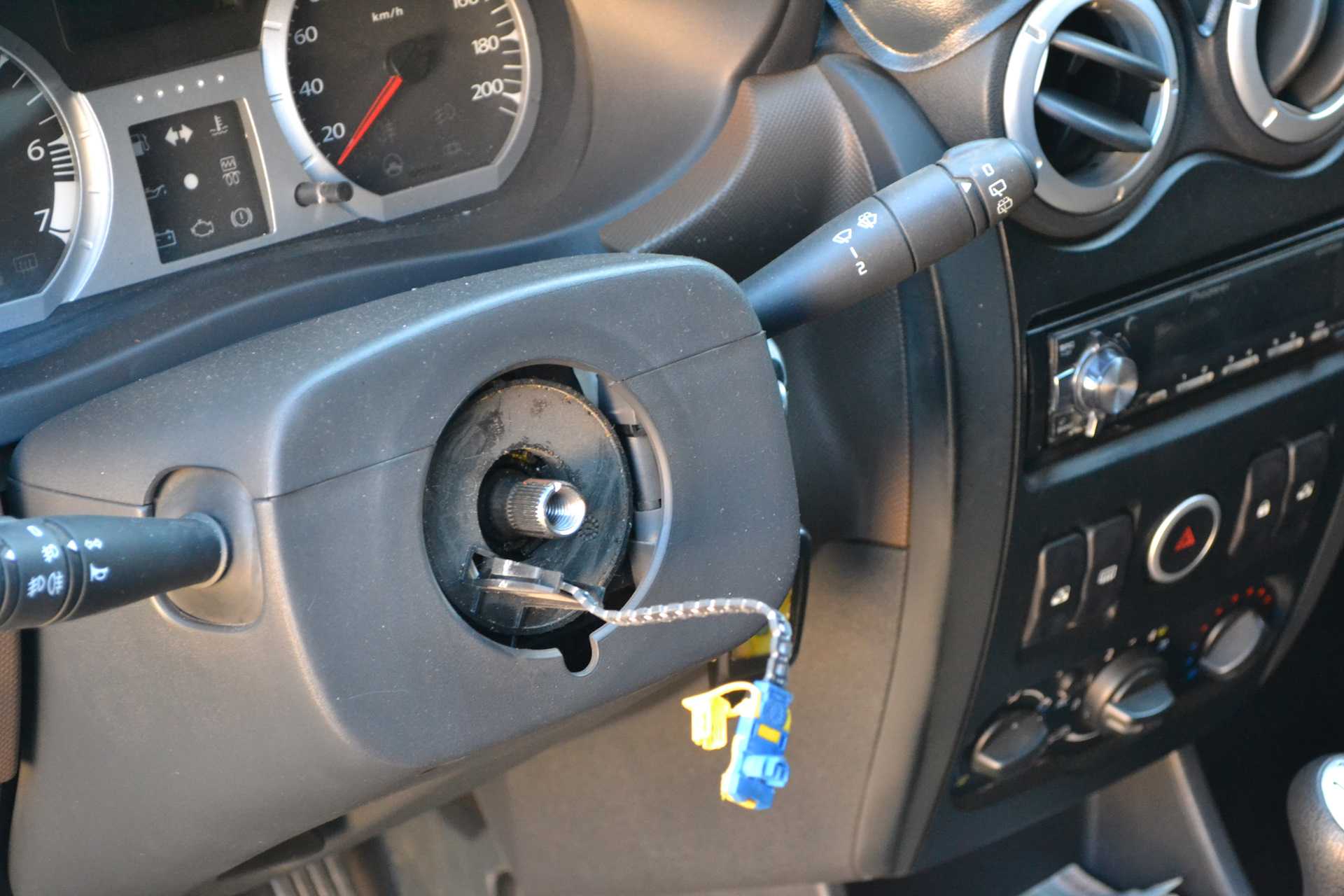

Снять блок подрулевых переключателей с устройством вращающимся.
Снять приемную катушку транспондера и выключатель зажигания.
Рисунок 6-1 – Снятие рулевой колонки:
1 – держатель жгута проводов;
2 – рулевая колонка
Отсоединить держатель 1, рисунок 6-1, жгута проводов панели приборов от кронштейн рулевой колонки 2 (отвертка плоская).
Снять панель приборов.
Рисунок 6-2 – Отсоединение вала руля от вала шестерни рулевого механизма:
1 – шарнир промежуточного вала рулевой колонки;
2 – гайка болта крепления вилки шарнира;
3 – болт крепления вилки шарнира;
4 – вал шестерни рулевого механизма
Отвернуть гайку 2, рисунок 6-2, болта крепления вилки шарнира 1 промежуточного вала рулевой колонки к валу 4 шестерни рулевого механизма, извлечь болт 3 и отсоединить вал руля от вала шестерни рулевого механизма (ключ гаечный 13).

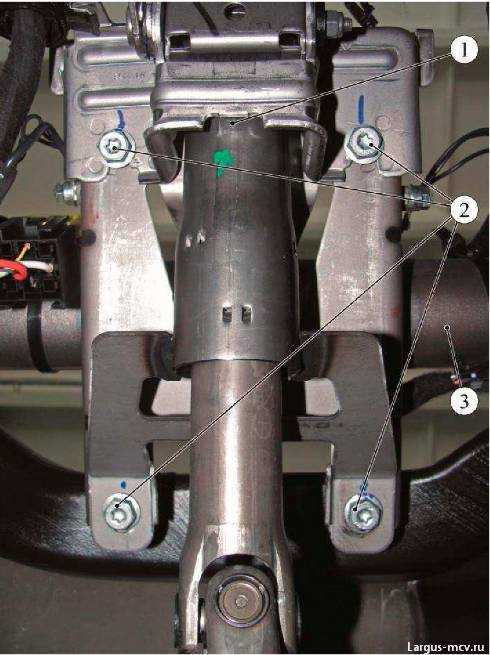

Рисунок 6-3 – Снятие рулевой колонки:
1 – рулевая колонка;
2 – болты крепления рулевой колонки;
3 – поперечина панели приборов
Отвернуть четыре болта 2, рисунок 6-3, крепления рулевой колонки к кронштейну поперечины 3 панели приборов и снять рулевую колонку 1 (головка сменная 13, удлинитель и вороток).
Внимание. Повторное использование болта и гайки крепления вилки шарнира промежуточного вала рулевой колонки к валу шестерни рулевого механизма не допускается
Болт и гайка подлежат обязательной замене.
Внимание. Повторное использование винта крепления выключателя зажигания к рулевой колонке не допускается
Винт подлежит обязательной замене.
Внимание. Повторное использование болта крепления рулевого колеса к валу руля не допускается
Болт подлежит обязательной замене.
Установить рулевую колонку на место и закрепить ее четырьмя болтами к кронштейну поперечины панели приборов. Момент затяжки болтов 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель и вороток, ключ моментный).
Установить вилку шарнира промежуточного вала рулевой колонки на вал шестерни рулевого механизма и закрепить новыми болтом и гайкой. Момент затяжки гайки 21 Н.м (2,1 кгс.м) (головка сменная 13, ключ трещоточный, ключ моментный).
Установить панель приборов.
Закрепить держатель жгута проводов панели приборов к кронштейну рулевой колонки (отвертка плоская).
Установить приемную катушку транспондера и выключатель зажигания.
Установить блок подрулевых переключателей с устройством вращающимся.
Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами .
Установить рулевое колесо .
Установить модуль надувной подушки безопасности водителя (МНПБВ).
Подсоединить клемму провода «массы» к аккумуляторной батарее и включить зажигание .
Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
Проверить работу подрулевых переключателей.
Проверить работу устройства вращающегося, для чего:
– повернуть рулевое колесо в крайнее левое положение;
– повернуть рулевое колесо в крайнее правое положение;
– вернуть рулевое колесо в центральное положение;
– убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Характеристики ГУР у Лады Ларгуса
Этот узел не менее важен, чем тормозная система. От его работоспособности тоже зависит безопасность водителя и пассажиров. ГУР (гидравлический усилитель руля) обеспечивает возможность управления автомобилем путём лёгкой установки ведущих колёс в нужном направлении.
На Ладе Ларгусе устанавливается гидроусилитель комбинированного вида, т. е. некоторые его элементы расположены непосредственно в корпусе рулевого механизма. Иначе говоря, являются составляющей механической части рулевой колонки. ГУР Лады Ларгус состоит из стандартного набора элементов:
- бачок;
- насос ГУР, дополненный клапаном перепуска рабочей жидкости;
- трубопроводы;
- механизм перераспределения;
- рабочий механизм.
Составных частей не так много, чем объясняется высокая надёжность гидроусилителя. Неисправности связанные с его работой случаются нечасто. Обычно неполадки возникают по причине нарушений правил эксплуатации самими автовладельцами. Гораздо реже – из-за естественного износа деталей, но, конечно, нельзя не учитывать низкое качество комплектующих.
Проверять несложно, для этого достаточно открыть капот. Жидкость в системе нужна ещё и для смазки элементов ГУР. Если уровень будет низким, детали начнут изнашиваться слишком быстро. При подобной эксплуатации узел скорее выйдет из строя.
Рулевая колонка – снятие и установка Lada Largus / Лада Ларгус
Установить автомобиль на рабочий пост и затормозить стояночным тормозом.
Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
Выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .
Снять модуль надувной подушки безопасности водителя (МНПБВ).
Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.
Снять рулевое колесо.
Отвернуть два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки .
Снять блок подрулевых переключателей с устройством вращающимся.
Снять приемную катушку транспондера и выключатель зажигания.
Рисунок 6-1 – Снятие рулевой колонки:
1 – держатель жгута проводов;
2 – рулевая колонка
Отсоединить держатель 1, рисунок 6-1, жгута проводов панели приборов от кронштейн рулевой колонки 2 (отвертка плоская).
Снять панель приборов.
Рисунок 6-2 – Отсоединение вала руля от вала шестерни рулевого механизма:
1 – шарнир промежуточного вала рулевой колонки;
2 – гайка болта крепления вилки шарнира;
3 – болт крепления вилки шарнира;
4 – вал шестерни рулевого механизма
Отвернуть гайку 2, рисунок 6-2, болта крепления вилки шарнира 1 промежуточного вала рулевой колонки к валу 4 шестерни рулевого механизма, извлечь болт 3 и отсоединить вал руля от вала шестерни рулевого механизма (ключ гаечный 13).
Рисунок 6-3 – Снятие рулевой колонки:
1 – рулевая колонка;
2 – болты крепления рулевой колонки;
3 – поперечина панели приборов
Отвернуть четыре болта 2, рисунок 6-3, крепления рулевой колонки к кронштейну поперечины 3 панели приборов и снять рулевую колонку 1 (головка сменная 13, удлинитель и вороток).
Внимание. Повторное использование болта и гайки крепления вилки шарнира промежуточного вала рулевой колонки к валу шестерни рулевого механизма не допускается. Болт и гайка подлежат обязательной замене
Болт и гайка подлежат обязательной замене.
Внимание. Повторное использование винта крепления выключателя зажигания к рулевой колонке не допускается. Винт подлежит обязательной замене
Винт подлежит обязательной замене.
Внимание. Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене
Болт подлежит обязательной замене.
Установить рулевую колонку на место и закрепить ее четырьмя болтами к кронштейну поперечины панели приборов. Момент затяжки болтов 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель и вороток, ключ моментный).
Установить вилку шарнира промежуточного вала рулевой колонки на вал шестерни рулевого механизма и закрепить новыми болтом и гайкой. Момент затяжки гайки 21 Н.м (2,1 кгс.м) (головка сменная 13, ключ трещоточный, ключ моментный).
Установить панель приборов.
Закрепить держатель жгута проводов панели приборов к кронштейну рулевой колонки (отвертка плоская).
Установить приемную катушку транспондера и выключатель зажигания.
Установить блок подрулевых переключателей с устройством вращающимся.
Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами .
Установить рулевое колесо .
Установить модуль надувной подушки безопасности водителя (МНПБВ).
Подсоединить клемму провода «массы» к аккумуляторной батарее и включить зажигание .
Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
Проверить работу подрулевых переключателей.
Проверить работу устройства вращающегося, для чего:
– повернуть рулевое колесо в крайнее левое положение;
– повернуть рулевое колесо в крайнее правое положение;
– вернуть рулевое колесо в центральное положение;
– убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.
ТО-3
На этом этапе обслуживания перечень, как предписывает регламент ТО, ограничен заменой смазки в моторе. Осуществляется такой сервис спустя 45-тысячный пробег. Некоторыми дилерами выдвигается предложение именно во время ТО-3 заменить колодки тормозов и свечи зажигания. Данное обстоятельство актуально для такой категории владельцев, которые обратились за третьим этапом обслуживания в теплое время.
Хоть производитель отрицательно относится к «сдвигам» сроков выполнения работ, однако лишить владельца гарантии не посмеет. Здесь рекомендуется настаивать на выполнении всего перечня регламентных работ и в сроки, которые утверждены непосредственно изготовителем авто.
Также во время данного этапа обслуживания возможен рост непредвиденных поломок. Если ранее автомобиль «страдал» чрезмерным износом дисков тормозных узлов, то на этот раз без замены точно не обойтись.
Может иметь место ситуация с неисправностью масляного контура в моторе. Это проявляет себя в виде протечек жидкости сквозь уплотнения валов. Данная проблема подлежит немедленной ликвидации во время этапа обслуживания.
Высока вероятность поломок дверных датчиков. Здесь дилер соглашается на гарантийное устранение поломки, однако может обвинить владельца в причинении вреда этому узлу путем зажатия крупного предмета между дверной картой и кузовной панелью.
Цена на ТО-3 идентична стоимости первичного обслуживания, то есть 2,4 – 2,5 тыс. руб., а вот ТО 2 стоимость дороже.
Лада Largus Полный сток. Зовут Лора › Бортжурнал › Сказ о том, как я торпеду снимал.
Иииииитак! После того, Лора попыталась нас убить, а именно заморозить, отказавшись включать печку морозной зимой, поиск неисправности было решено не откладывать в долгий ящик. Почитав драйв2, просто инфу в инете я хотел просто снять моторчик, ведь этим нехитрым способом через камасутру у многих проблема решалась, но что-то внутри меня говорило, что мотор-то рабочий и проблема до него. Да и меняли мне его по гарантии, и не вериться мне, что у 2х моторов одна и та же неисправность в виде самоустраняющегося дефекта, а вот до мотора я всё прозванивал ещё три года назад, резистор и блок управления в норме. Взяв электросхему я нашёл на ней электромотор, который подключается через своеобразный удлинитель
который невозможно проверить не сняв панель. Вывод напрашивается сам собой, снимать панель. Как только совпало 2 события, а именно: потеплело до приемлемых -2 и выдался выходной, я направился искать плохой контакт. Предварительно я совершил 2 ошибки. Первая — в пятницу вечером, после работы, я направился, куда бы вы подумали? Нет, не в бар, в спортзал! Первый раз за пол года… А вот после зала (вторая ошибка), ночью, в бар… В общем в субботу я не смог не только думать, но и двигаться, поэтому ремонт перенес на воскресенье. В воскресенье мозг работал, а вот мышцы — нет. Превознемогая боль во всём теле, я всё-таки отвёз супругу на работу и вернувшись приступил к снятию панели.
Там в глубине, за магнитолой, саморез крепления торпеды к кузову, долой его. Затем была очередь руля, снятие которого начинается с демонтажа подушки безопасности
В руле есть очень удобная ложбинка, которая направляет отвёртку прямо на пружинку фиксирующую подушку безопасности
Затем была очередь подрулевых переключателей, тут всё просто, внизу болт, обеспечивающий фиксацию
Ну и конечно же надо демонтировать панель приборов. Для этого срываем козырёк, декоративные накладки слева и справа от колонки, выкручиваем 2 самореза и снимаем внутреннюю часть козырька, а затем, открутив 4 самореза
отсоединив 2 колодки, снимаем панель приборов. Далее, как написано в книжке, “Преодолевая сопротивление” и порезав палец, снимаем накладку боковой стойки, затем
Выкручиваем саморез. Такой же снизу, под декоративной заглушкой. И два аналогичных справа. Переходим к тоннелю,
Один саморез в торце под заглушкой. Вжык шуриком и лёгким движением вверх, чуть не ломаем кусок декорации салона, ибо нефиг забывать про ручник. Дальше вторая часть тоннеля, которая прикреплена гаечкой… Лёгким движением руки переоборудуем Шурика в гайковёрт малой мощности. Вжик! И сняли гаечку. Далее два самореза в подстаканниках и два по бокам (Так вот откуда ещё 2 осталось после сборки! Надо будет сегодня закрутить). Поздравляю себя любимого, тоннель демонтирован, кстати не пытайтесь выломать обивку ручки КПП, там фиксатор со стороны “направления вперёд”, вот его надо отжать и она вынется свободно, и не забываем отсоединить прикуриватель. Кстати, посмотрев на хлипенькие проводочки прикуривателья что-то очкую в него что-то подключать теперь.
Далее в бардачке отжимаем фиксатор разъёма под компьютер и проталкиваем его туда, за бардачёк.
Тянем потянем! Хрен там плавал, корректор фар кто за тебя откручивать будет? Иван Фёдорович Крузенштерн? Вытягиваем на себя крутилку, два вжуха, и попытка номер два. Тянем потянем!
В багажник торпеду. Как же хорошо, что для этого не надо покидать авто! Слава Ларгусовскому багажнику! Ну и собственно вот он:
Если присмотреться, то видно, что зелёный провод даже подгореть умудрился. А всё потому, что сорван упор контакта внутри штекера. Накинул минусовую клемму, пошурудил, мотор заработал, красота! Поджал, вставил, всё работает, подёргал, сидит надёжно. Заодно нашёл блок сигнализации, чтобы знать куда лесть в следующий раз, а то он начал мозга канифолить, то орать на пустом месте, то ещё что похуже. Ну а на этом самое интересное закончилось. Отсоединил минусовую клемму. Вжух, вжух, вжух и собрал всё в обратном порядке, естественно перепутав несколько саморезов местами и теперь у меня не закреплено за магнитолой, но зато подрулевые переключатели больше не люфтят. И запчасти как всегда остались, сегодня кстати вспомнил откуда, вечером закручу. Сам мотор не снимал, ибо не вибрирует и не глючит. А древняя автослесарная мудрость гласит “Работает? Не лезь!”. Вот собственно и всё ребята, на всё про всё ушло два с половиной часа. Всем чистых дорог и ни гвоздя ни жезла!
kefirrrrr › Блог › Ремонт шлейфа подушки безопасности водителя (подрулевого шлейфа)
zz zz, 36 лет Я езжу на Renault Sandero 1st generation Москва, Россия

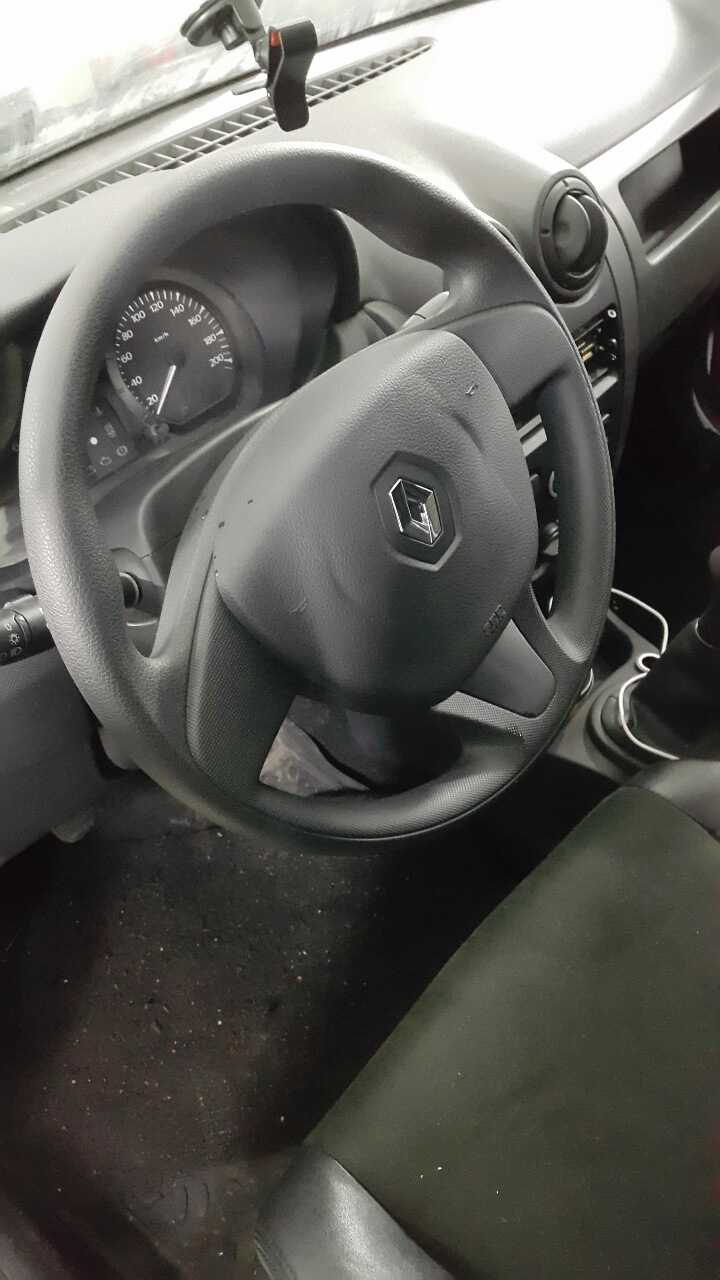

Периодически стала загораться лампочка подушки безопасности водителя. Гарантия у меня закончилась, замена блока со шлейфом у официалов стоит неоправданно бешеных денег около 6500руб. Есть еще вариант заказать новый блок со шлейфом в интернете примерно за 1500руб. При этом отремонтировать его большой проблемы не составляет, на мой взгляд. Описываю как сделал я, никому не навязываю возможность такого ремонта, если вы не уверены в своих силах обратитесь за помошью или советом к автоэлектрику, или закажите новый блок. Не нашел в инете подробного описания такого ремонта, только упоминание того, что ктото там чтото припаял, и все заработало, потому решил написать сам. Снятие подушки и руля подробно не описываю, т.к. не сделал фотографий.Для того чтобы снять подушку, снимаем клемму аккумулятора и ждем 15 минут, чтобы подушка полностью разрядилась и случайно не сработала при отключении.
С задней стороны руля подлазим плоской отверткой и поочередно отжимая фиксаторы (показано стрелками) снимаем подушку с руля, отсоединяем шлейф от подушки. (на фото показано уже со снятой подушкой)
Для того чтобы снять руль понадобится инструмент TORX T50. Я для этого купил примерно такой набор за 155 рублей.
Перед снятием руля поставьте колеса прямо.
После снятия руля снимаем этот блок, для этого ослабляем болт снизу (понадобится TORX T20) и тянем, снимается легко. Откручиваем видимые болтики и снимаем подрулевые переключатели чтобы не мешались, хотя это и не обязательно, чтобы снять тянем соответственно один вправо и другой влево, снимаются без усилий. Чтобы добраться до шлейфа снимаем круглую крышку поддевая отверткой.
Обнаруживаем такой шлейф намотанный спиралью. В процессе вращения руля он скручивается и раскручивается, т.е. находится в постоянном движении. Чтобы шлейф не размотался в процессе ремонта, связываем его изолентой. Совет с изолентой подсмотрел вот здесь www.drive2.ru/l/960440/ Пока не вращайте эту конструкцию чтобы позже не запутаться в каком положении она должна находиться для установки обратно в машину либо запоминайте сколько оборотов и в какую сторону крутили, чтобы знать как вернуть в среднее положение.
вытаскиваем это крепление
и обнаруживаем места перелома контактов. Для меня не понятно зачем шлейф согнули и уложили зигзагом, это и стало причиной поломки. От постоянного сгибания и разгибания контакты переломились.
Зачищаем медную полосу до излома и после, затем припаиваем проводок, чтобы соединить сломанные дорожки.
Чтобы надежно припаять, желательно иметь тонкий паяльник и прямые руки ) И конечно важно не замкнуть дорожки между собой
вторую дорожку соединяем с обратной стороны шлейфа, чтобы исключить замыкание дорожек между собой
после того как все соединил, я распрямил сделанный на заводе зигзаг и закрыл все изолентой. С изолентой не перебарщиваем, т.к. толстый моток будет мешаться при вращении всей этой конструкции. Вставляем крепление на место.
вид с обратной стороны
Теперь убираем изолетну, которой мы предотвращали разматывание шлейфа, проверяем что вращательная конструкция, после наших доработок, свободно может сделать полтора оборота руля вправо и полтора оборота влево. Закрываем круглую крышку, еще раз проверяем, что конструкция может свободно вращаться. Собираем, устанавливаем все обратно. Должна быть снята клемма аккумулятора, присоединяйте ее уже после того как установите подушку. Первый раз ключ зажигания поворачивайте с переднего пассажирского сиденья, чтобы быть уверенным, что подушка не сработает в лицо.
два года назад Метки: ремонт шлейфа, подушки безопасности водителя, рено сандеро, логан, renault sandero, logan, подрулевой шлейф
Добрый день! Когда-то снимал руль с рулевой колонки, разбирался что за шумы появились при его вращении. Сейчас уже знаю, что устала сама рулевая колонка. Но совершил глупость — не зафиксировал в определенном положении подрулевой шлейф, в итоге скорее всего когда при обратной установке руля укладывал шлейф, я его уложил неправильно, не в среднем положении. Прошло какое-то время и скорее всего он перетерся (еще не разбирал, чтоб убедиться). Такой вопрос — если шлейф у меня уже скручен неверно, как найти его правильное положение?
Добрый день. Со снятой круглой крышкой, когда видно как уложен шлейф и как он себя ведет при вращении, легко найти среднее положение типа колеса прямо . Насколько помню из среднего положения должно получиться два почти полных оборота вправо и два почти полных оборота влево.
Установка панели приборов
Установить приборный щиток на место можно в обратном порядке. После этого не забудьте разблокировать подушку безопасности водителя. Чтобы ничего не забыть, держите рядом инструкцию:
- Установите сопла и корпус вентиляции салона.
- Поставьте панель приборов Ларгуса на место и присоедините жгут проводов в бардачке.
- Заверните винты верхнего крепления около лобового стекла.
- Установите блок приборов отопителя на место и заверните винты.
- Заверните винты в пространстве за магнитолой.
- Закрутите нижние крепления.
- Установите на место корректор фар и его ручку.
- Подключите провода приборов и установите их на место.
- Поставьте козырек приборов.
- Установите магнитолу и подключите все провода.
- Поставьте декоративную накладку на центральную обшивку и защелкните ее.
- Подключите провода прикуривателя и поставьте на место накладку на тоннель пола. Закрутите винты спереди и сзади.
- Поставьте подрулевые переключатели, подушку безопасности, руль и систему регулировки руля.
- Наденьте минусовую клемму на аккумулятор.
