Порядок установки новой детали
Из-за того, что радиатор печки находится выше двигателя, часть охлаждающей жидкости при опорожнении из него не вытекает. И уж тем более он полон, когда старый кран заклинил в закрытом состоянии. Так что перед разборкой узла надо запастись полиэтиленовым пакетом без отверстий: его удобно подставлять в места с ограниченным доступом.
Разборка и снятие крана ведутся в таком порядке:
- Со стороны подкапотного пространства нужно ослабить хомуты патрубков, ведущих в салон, а затем следует снять их со штуцеров.
- Открутить саморезы, удерживающие уплотнительную прокладку (ключ на 8), и снять ее.
- Со стороны салона Нивы нужно добраться до крана и отсоединить тягу, открутив зажимной болт (ключ на 7). Подставить полиэтиленовый пакет для сбора оставшегося антифриза.
- Ослабить болты крепления крана к печке (ключ на 10), открутить их и вытащить деталь вместе с металлическим патрубком. Если радиатор отопителя медный, старого образца, то вместо болтов будут гайки.
- Отделить металлический патрубок от старого краника, открутив 2 гайки (ключ на 10). Снять с него крепление для тяги.
На новый элемент необходимо установить крепление тяги и патрубок, используя свежие прокладки, покрытые герметиком. Затем кран монтируется на место и производится обратная сборка узла.
Пользуясь моментом, не помешает проверить герметичность присоединения второго патрубка к радиатору и при необходимости поменять там прокладки. Также рекомендуется поставить на шланги новые хомуты.
Чтобы избежать воздушных пробок при заполнении системы жидкостью, нужно ее заливать медленно, пока антифриз не потечет из патрубка подогрева карбюратора. При этом кран отопителя должен быть открыт.
Как модернизировать печку Нивы-21213
Если вы являетесь обладателем Нивы-21213 и влюблены в это транспортное средство, то вряд ли вы откажетесь от него при обнаружении в нём некоторых технических недоработок. В принципе это совершенно правильно, можно оставаться верным своему «железному коню», а при выявлении дефектов самостоятельно попытаться их устранить.
Нива-21213, действительно, нуждается в некотором вашем вмешательстве, совсем не будет лишним тюнинг печки Нива.
https://www.youtube.com/watch?v=3ch3Fh8Xx38
В летний период вы не сможете заметить неудобств, а вот с наступлением холодов без усиленного гардеробного оснащения в виде ватных штанов и куртки вы точно не сможете обойтись.
Постоянно ощущать себя «танкистом» как-то не хочется, поэтому большинство владельцев этого автомобиля принимают решение закатить рукава и осуществить доработку печки собственной Нивы. Кстати, такие же проблемы присущи ещё одной отечественной модели — УАЗ, владельцы которого также находятся в активном поиске, что предпринять, чтобы повысить работоспособность печки.
Процесс доработки системы отопления
Полезно отметить, что доработка печки ВАЗ-2121 не сопровождается высокой проблематичностью. Устранить такие технические дефекты под силу даже автолюбителю, который не имеет специальных технических и ремонтных навыков.
Скидки на новые автомобили!Выгодный кредит от 9.9% Рассрочка 0%
Кроме этого, доработка печки Нива-2121 может заключаться в выполнении разнообразных действий, включая и самые элементарные.
Отопление в автомобиле можно улучшить, если даже только немного модернизировать воздуховоды. Если же хочется кардинально улучшить отопительную систему, повысить комфорт, тогда, конечно, придётся повозиться чуть больше.

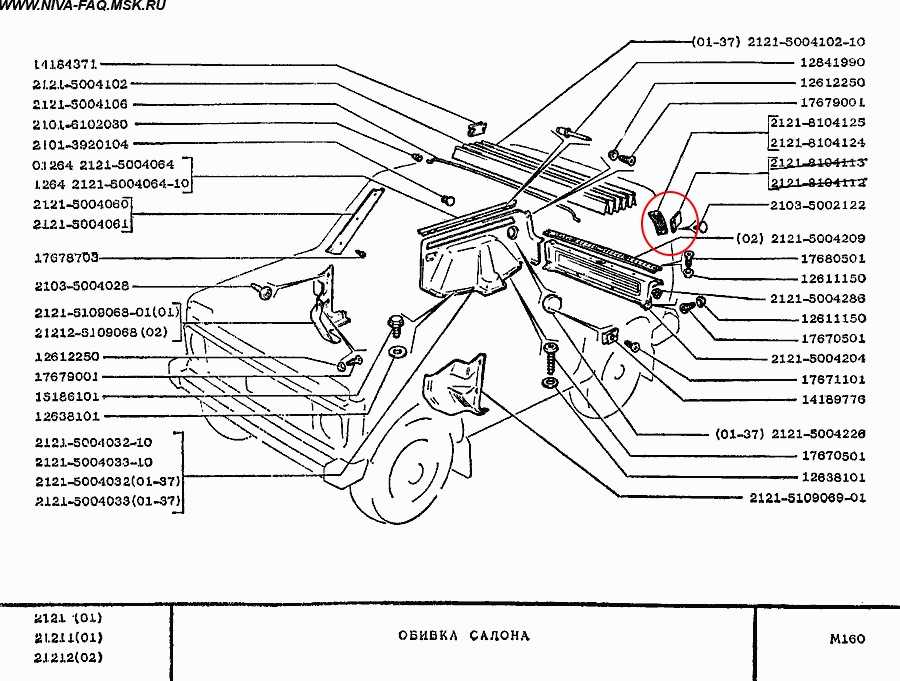

Модернизация воздуховодов
К сожалению, если вы внимательно рассмотрите воздуховоды, которыми оснащена ваша Нива, вы ужаснётесь тому, как можно было её сопроводить таким большим количеством щелей. Разве можно с такой конструкцией ожидать хорошего обогрева?
Ответ, конечно, прост, поскольку весь подогреваемый воздух рассеивается ещё под торпедой, а салон обогревается по остаточному принципу.
Подготовьтесь к тому, что выполнять такие действия иногда достаточно сложно, поскольку не все места сопровождаются беспрепятственным доступом. Вам всё-таки придётся приловчиться и промазать силиконовым клеем все стыковочные места.
Схема отопителя
1 – заслонка; 2 – кожух электровентилятора; 3 – электродвигатель вентилятора; 4 – крыльчатка; 5 – радиатор отопителя; 6 – подводящий патрубок радиатора; 7 – отводящий патрубок радиатора; 8 – кожух радиатора; 9 – заслонка воздуховода; 10 – коробка воздуховода; 11 – воздухопровод обогрева лобового стекла; 12 – заслонка центрального дефлектора; 13 – центральный дефлектор; 14 – рычаг управления краном; 15 – рычаг управления заслонкой обогрева лобового стекла; 16 – рычаг управления заслонкой воздуховода; 17 – кронштейн рычагов управления; 18 – заслонка обогрева лобового стекла; 19 – тросик заслонки обогрева лобового стекла.
Другие детали
Меняют также штатный радиатор печки и термостат. Предпочтение отдается трехрядным медным радиаторам. Они более эффективны в работе и реже протекают. Термостат меняют на аналог или дорабатывают его термовставку.
Самостоятельная переделка печки на Ниве 21213 своими руками достаточно трудоемка, занимает немало времени. Для модификации системы отопления этого автомобиля в продаже можно найти готовые наборы, облегчающие эту работу. Порядок действий представлен в видеосюжете «Переделка печки на Ниве 21213 своими руками: видеоинструкция».
Как вам статья?
Мне нравится1Не нравится
Переделка системы отопления салона автомобиля «Нива». Замена крана отопителя салона
Хочу поделиться с читателями приобретенным мною опытом эксплуатации автомобиля «Нива». Болезнью всех «Жигулей» (с самого их рождения в 1970 году) является краник отопителя салона, который всегда норовит потечь в самый неподходящий момент с целью оставить всю система охлаждения двигателя без охлаждающей жидкости. Во многих журналах и книгах приводились различные способы ремонта и переделки этого злосчастного узла. Больше всего мне понравилась, опубликованная в одном из журналов «За рулем» за 1998 год, идея переделки системы отопления салона «Жигулей» путем замены крана отопителя на более надежный кран от −08. В статье предлагалось установить кран от «восьмерки» в моторном отсеке и использовать для его подсоединения резинотканевые шланги. Решив применить эту идею на своей «Ниве», я обнаружил, что в отличие от «Жигулей» в ее моторном отсеке кран расположить негде. Тогда и пришлось методом проб и ошибок изобретать свой способ установки крана от «восьмерки» на «Ниву». В той журнальной статье о «Ниве» не упоминалось вообще. Поэтому думаю, что мой опыт пригодится многим владельцам «Нив». Итак, приступая к замене ненадежного крана, первым делом приобрел ряд деталей от «восьмерки»: резиновые шланги, соединяющие кран с системой охлаждения двигателя, трос привода крана и пружинный фиксатор для крепления троса к крану. Понадобились также штатные «нивские» резиновые прокладки под фланцы радиатора отопителя; резиновые шланги, соединяющие штатные трубки радиатора отопителя с системой охлаждения двигателя, 10 червячных хомутов на диаметр 20…30 мм. «Нивские» детали подойдут и старые, снятые при демонтаже отопителя, но надежнее все-таки поставить новые, так как в случае выхода «поработавших» деталей из строя (что произойдет с ними скорее всего гораздо быстрее, чем с новыми), возни с их заменой будет достаточно много.
Приступив к переделке системы отопления салона «Нивы», сначала снимают пластмассовое дно вещевого ящика («бардачка»), чтобы облегчить доступ к перегородке моторного отсека. Затем освобождают радиатор отопителя, предварительно слив тосол из системы охлаждения двигателя. Далее, отвернув два самореза, удаляют резиново-металлическую прокладку, стоящую на перегородке со стороны моторного отсека, и герметизирующую трубку радиатора отопителя. Круглым напильником, двигая его влево-вверх, расширяют продольное отверстие в перегородке моторного отсека так, чтобы в него вошел кран от «восьмерки» с учетом надетых на него резиновых шлангов. Затем для шпилек крепления крана в перегородке сверлят отверстия диаметром 6,5 мм.
Для обеспечения герметичности перегородки моторного отсека делают из поролона или другого аналогичного материала две прокладки толщиной 5 мм, а также одну металлическую пластину толщиной 2 мм. Прокладки и пластина аналогичны по форме и размерам, назначение пластины — прижать корпус крана от «восьмерки» и поролоновые прокладки к перегородке моторного отсека, то есть закрыть образовавшиеся при установке крана щели. Примерные очертания и размеры поролоновых прокладок (металлической пластины) приведены на рис. 1.
Индексные обозначения Нивы
Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.
Для начала рассмотрим индексные обозначения:
- ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
- 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
- Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
- Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
- 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.
Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема , а также зажигания, не будут защищены (автор видео — Наиль Порошин).

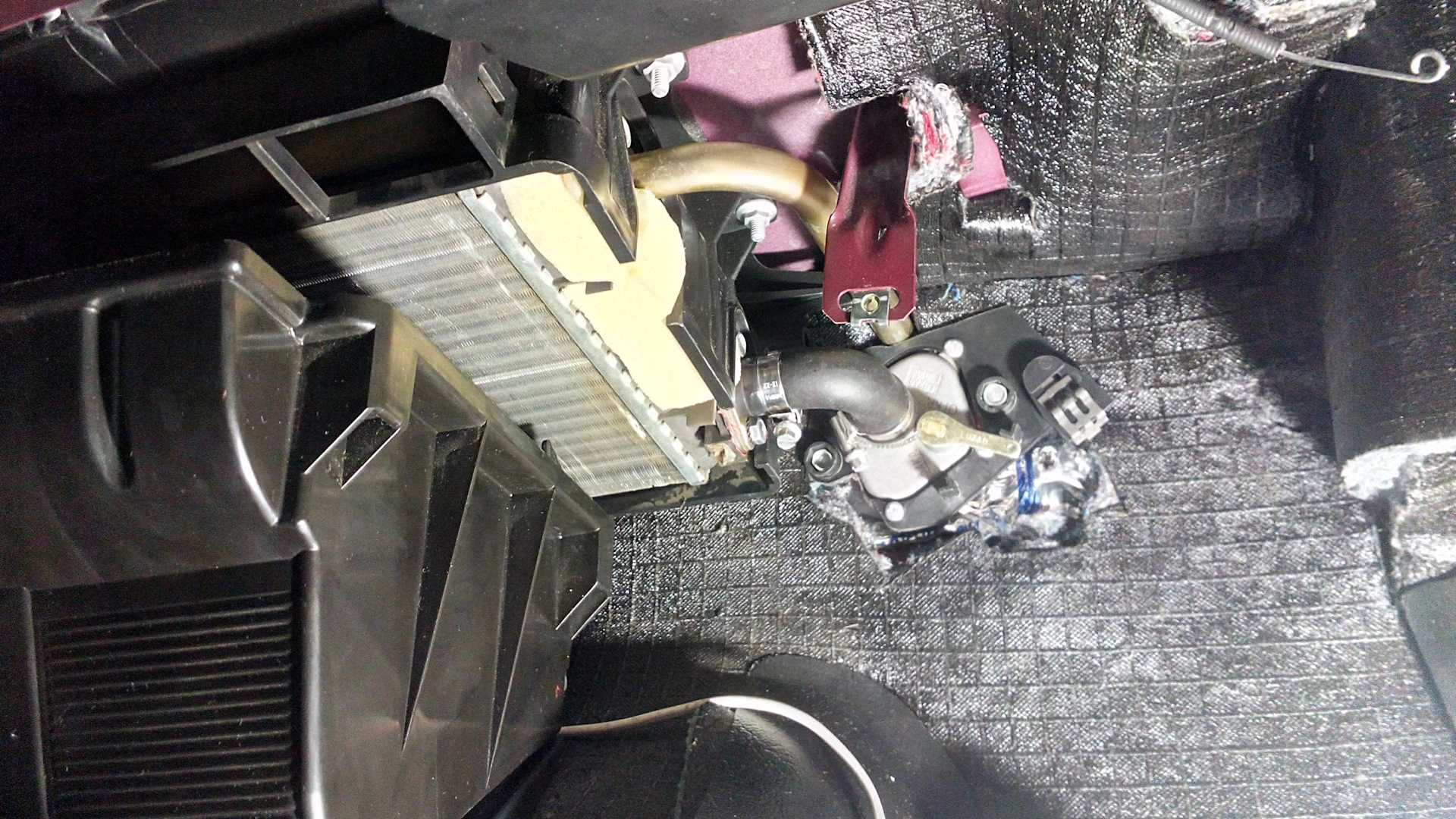

Замена крана
К сожалению, виновниками плохого обогрева Нивы могут выступать не только вентилятор и воздуховод, но и кран самой печки. В частности, его диаметр невероятно мал, что способствует медлительному распространению жидкости по радиатору.
Именно по этой причине многие автовладельцы решаются ещё на один дополнительный тюнинг обогрева салона любимой Нивы, предполагающий замену крана.
Кран, безусловно, придётся позаимствовать у других транспортных средств. В качестве «доноров» для решения такой проблемы могут выступать многие иномарки, но лучшими с финансовой точки зрения являются краны, снятые с Volkswagen или Opel.
Откройте капот, найдите хомут, который фиксирует шланг к патрубку, при помощи пассатижей постарайтесь ослабить его. Мастера рекомендуют такие действия совершать в перчатках, поскольку при выполнении таких действий приходится прилагать усилия, рука часто срывается и может быть повреждена, если на ней не будет перчаток.
Следующей вашей задачей будет являться отсоединение уплотнителя, вам нужно просто выкрутить саморезы, фиксирующие этот уплотнитель к перегородке. Далее остаётся этот уплотнитель просто снять. Вещевая полка точно также извлекается, при этом ничего не препятствует выполнению таких действий.
Теперь зайдите со стороны салона и немного ослабьте прижимной винт крана. Далее будет уже просто с рычага крана снять тросик.
Вот теперь вы подобрались непосредственно к самому крану, открутите винты, которые его удерживают. В зависимости от конфигурации радиатора печи количество может изменяться, также вместо винтов могут быть установлены гайки.
Извлеките кран, снимите с него патрубок, также предварительно отвинтив гайки.
Мастера только рекомендуют использовать небольшую хитрость. При креплении крана к радиатору гайки очень часто откручиваются, соответственно, в процессе движения авто теряются. Чтобы предотвратить такие «потери», рекомендуется не просто закрутить гайки, а предварительно их посадить на пластилин.
Итак, процесс модернизации системы отопления может осуществить любой желающий, а в благодарность он получит комфортные условия внутри салона даже в те моменты, когда на улице будет лютовать мороз.
Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.
Главный блок предохранителей
Схема
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Назначение
p, blockquote 14,0,0,0,0 —>
| 1 | 16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла |
| 1* | 16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала |
| 2 | 8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного* |
| 3 | 8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар |
| 4 | 8А Правая фара (лампа дальнего света) |
| 5 | 8А Левая фара (лампа ближнего света) |
| 6 | 8А Правая фара (лампа ближнего света) |
| 7 | 8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней |
| 8 | 8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей |
| 9 | 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения |
| 9* | 8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления) |
| 10 | 16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала) |
| 10* | 8А Регулятор напряжения Обмотка возбуждения генератора |
| 11 | 8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь |
| 12 | 8А Реле дневных ходовых огней, лампы дневных ходовых огней |
| 12* | 8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения |
| 13 | 8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар |
| 14 | 16А Прикуриватель |
| 15 | 16А Резервный Обогрев заднего стекла (силовая цепь) |
| 16* | 8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла |

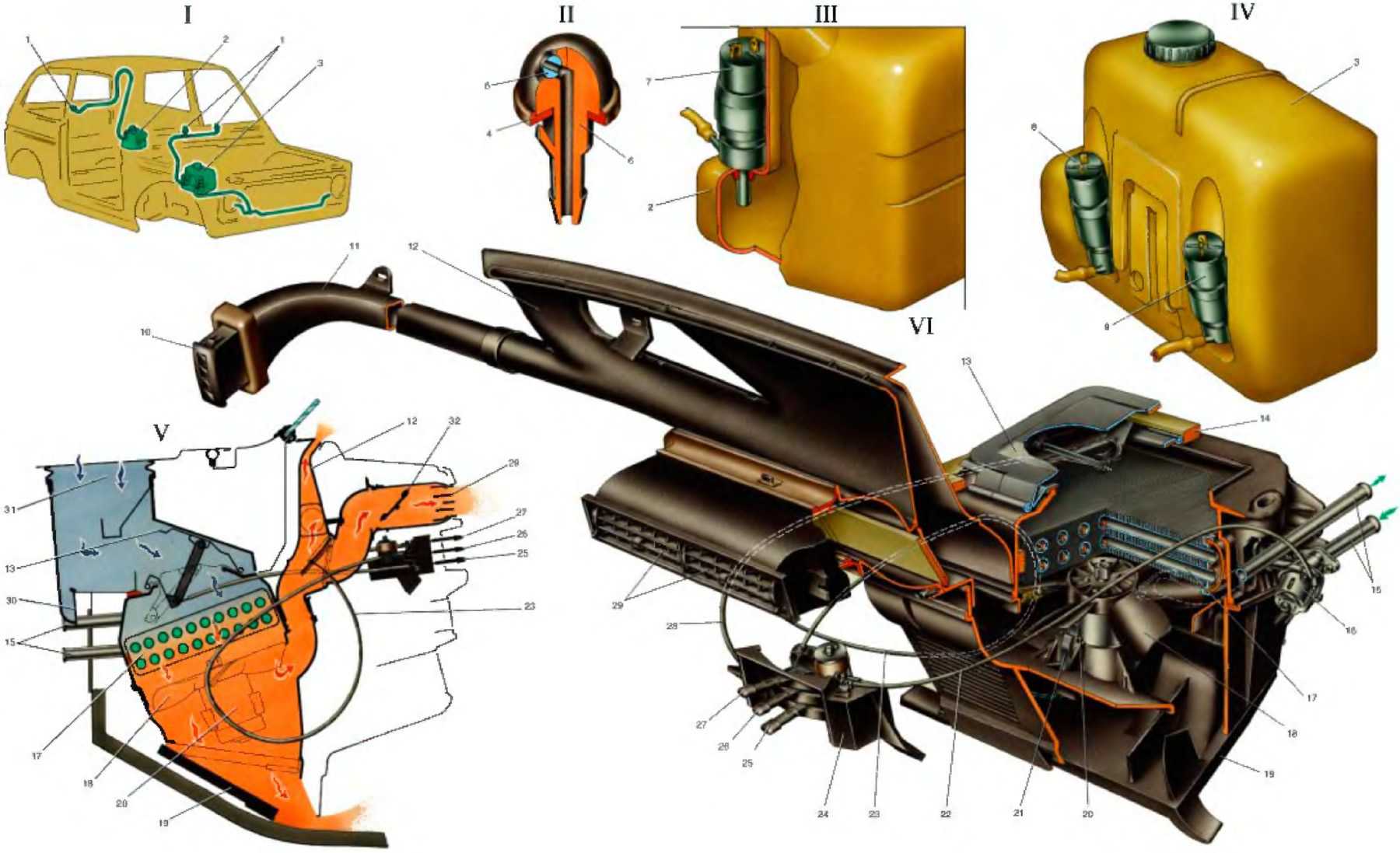

Конструкция системы отопления автомобиля ВАЗ-21213
Система вентиляции автомобиля ВАЗ-21213 – приточно-вытяжная.
При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши
Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор.
Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели.
На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке).
Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.
Система отопления – жидкостная, объединенная с системой охлаждения двигателя.
Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой.
Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор.
Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.
Электродвигатель вентилятора МЭ-255 – коллекторный, постоянного тока, с возбуждением от постоянных магнитов.
Частота вращения вентилятора регулируется трехпозиционным переключателем на панели приборов.
В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (большая частота) или через дополнительный резистор (малая частота).
Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха 25±10°С – 3000±150 мин –1 .
Потребляемая сила тока при максимальной частоте вращения – не более 4,5 А. Крыльчатка вентилятора закреплена на валу электродвигателя.
Электродвигатель ремонту не подлежит при выходе из строя его заменяют.
— Причина неисправности
Метод устранения
Электродвигатель вентилятора отопителя не работает:
— Неисправен переключатель отопителя (проверяется омметром)
Замените переключатель
— Повреждены провода, окислены или неплотно надеты их наконечники, перегорел предохранитель №1 (напряжение к электродвигателю не подается)
Обожмите клеммы, зачистите наконечники, замените неисправные провода, перегоревший предохранитель (проверив защищаемые им цепи на отсутствие короткого замыкания)
— Износ, зависание щеток электродвигателя, обрыв в обмотке якоря, окисление, износ коллектора (напряжение к электродвигателю подается, но он не вращается)
Замените электродвигатель
— Замыкание на «массу» обмотки якоря (при включении сразу перегорает предохранитель)
Замените электродвигатель
Электродвигатель вентилятора отопителя не работает на малой скорости:
— Сгорел дополнительный резистор, повреждены его провода или неплотно надеты их наконечники
Замените резистор, обожмите клеммы, зачистите наконечники, замените неисправные провода
— Неисправен переключатель отопителя
Замените переключатель
Якорь электродвигателя вентилятора отопителя вращается медленно:
— Загрязнен или окислен коллектор, межвитковое замыкание обмотки якоря (может перегорать предохранитель).
Заедание вала якоря в подшипниках (скрип, визг, может перегорать предохранитель)
Замените электродвигатель
Салон автомобиля нагревается плохо:
— Недостаточная температура охлаждающей жидкости
Заедание клапана термостата в открытом положении. Замените термостат
— Мало жидкости в системе охлаждения
Долить жидкость системы охлаждения, проверить герметичность соединений.
— Заедание крана в закрытом положении, заедание заслонок тросов или обрыв тросов управления, ослабление их крепления
Замените неисправные кран, тросы, заслонки. Надежно закрепите оболочки тросов, смажьте тросы моторным маслом, отрегулируйте приводы
— Неисправен радиатор отопителя
Замените радиатор
Температура в салоне не регулируется:
— Заедание крана отопителя, заслонок, тросов в оболочках или их обрыв, ослабло крепление оболочек тросов
Замените неисправные кран, тросы, заслонки.
Надежно закрепите оболочки тросов, смажьте тросы моторным маслом, отрегулируйте приводы
Другие детали
Меняют также штатный радиатор печки и термостат. Предпочтение отдается трехрядным медным радиаторам. Они более эффективны в работе и реже протекают. Термостат меняют на аналог или дорабатывают его термовставку.
Самостоятельная переделка печки на Ниве 21213 своими руками достаточно трудоемка, занимает немало времени. Для модификации системы отопления этого автомобиля в продаже можно найти готовые наборы, облегчающие эту работу. Порядок действий представлен в видеосюжете «Переделка печки на Ниве 21213 своими руками: видеоинструкция».
Нива-печка салонный фильтр и мотор вентилятора 2108 легко установить своими руками в автомобиль Нива ВАЗ 2121 21213 21214 2131 LADA 4×4 URBAN 21215, 21219, Нива-Бронто, 2129, 21310, Нива-пикап, 21214-М, ЛАДА 4х4 УРБАН.
Замена крана отопителя
Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля. Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.
Технические тонкости процедуры
Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.
Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:
- Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.
Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.
Что такое вентилятор печки
Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду
При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.
Назначение устройства
Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

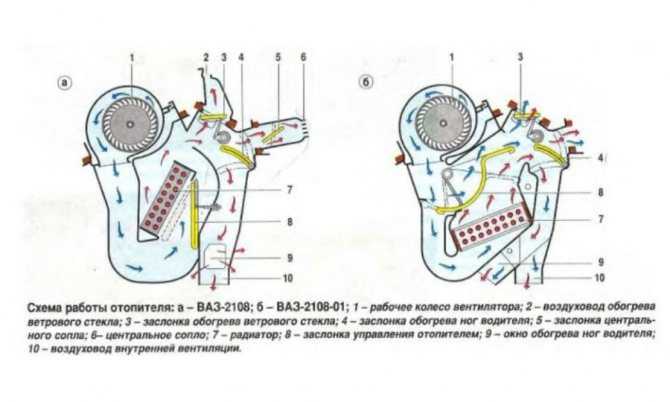

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции
Где расположен моторчик на ВАЗ 2108/09
Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.
Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

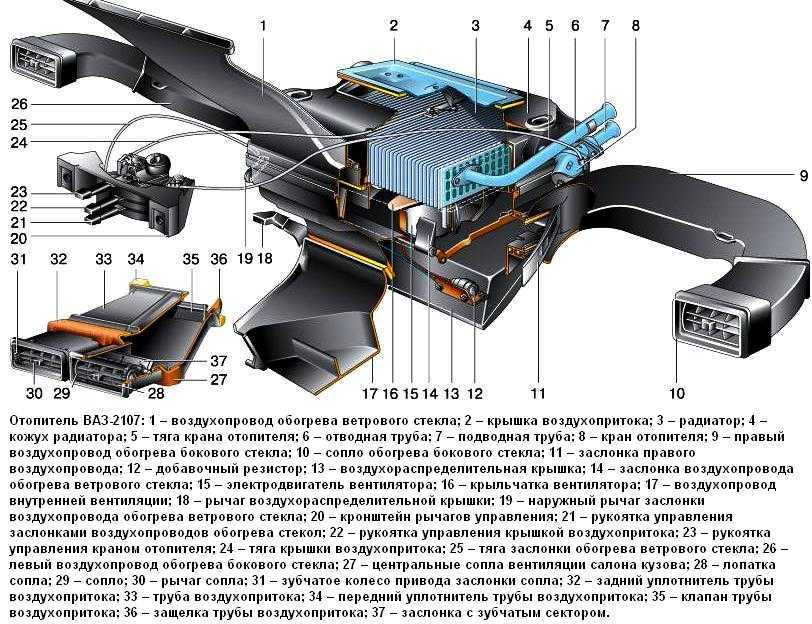

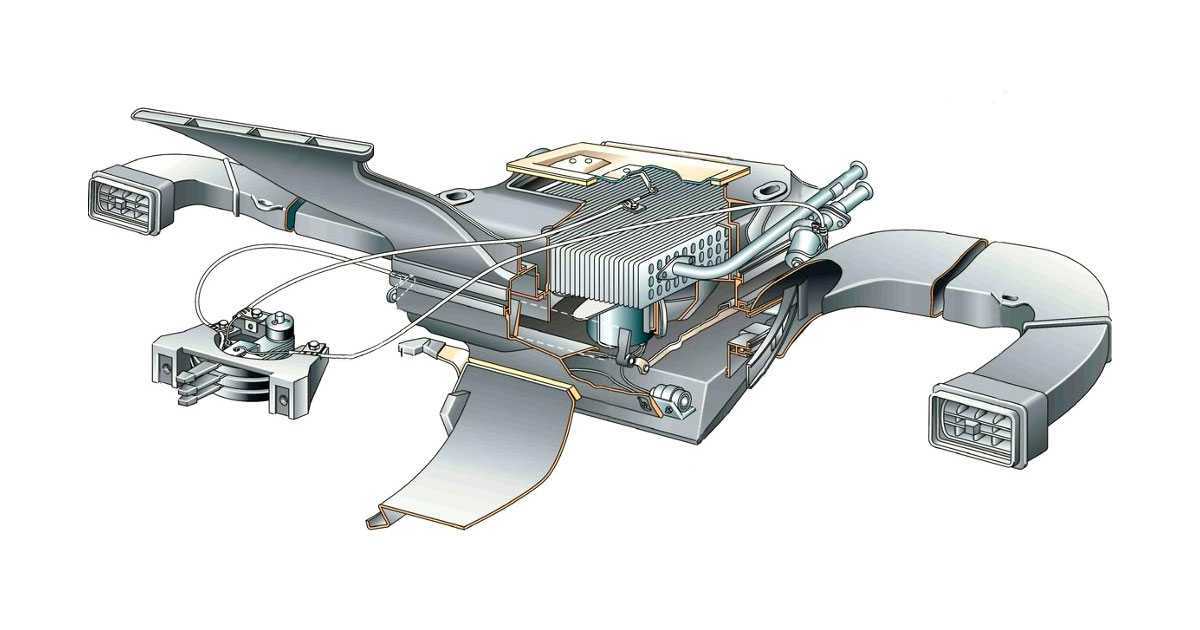

Устройство отопителя
1 – боковой дефлектор; 2 – боковой воздуховод; 3 – воздуховод обогрева лобового стекла; 4 – центральные дефлекторы; 5 – тросик заслонки воздуховода; 6 – заслонка воздуховода; 7 – радиатор печки; 8 – уплотнитель радиатора; 9 – кожух радиатора; 10 – отводящий патрубок радиатора; 11 – подводящий патрубок радиатора; 12 – кран печки; 13 – воздухораспределительная крышка; 14 – кожух электровентилятора; 15 – крыльчатка вентилятора; 16 – электродвигатель вентилятора; 17 – тросик крана печки; 18 – тросик заслонки обогрева лобового стекла; 19 – кронштейн рычагов управления отопителем; 20 – ручаг управления заслонкой воздуховода; 21 – рычаг управления заслонкой обогрева лобового стекла; 22 – рычаг для управления краном печки.
Замена вентилятора
Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой». Их размеры отличаются незначительно, поэтому новый установить достаточно просто, с небольшими доработками конструкции. Ставят вентилятор в моторном отсеке, внутри воздухозаборника. Это значительно снижает шум от него. Заслонку радиатора печки нужно удалить.
Ставят его внутри воздуховода, так как он нуждается в обдуве.
Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.
Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.
Лада 4×4 3D ЛЮКС › Бортжурнал › Удобная полочка вместо центральных воздуховодов
Приветствую всех читателей!
Эта запись является логическим продолжением истории о переделке печки. В прошлой записи я вел борьбу за тепло, поэтому ввиду некоторых обстоятельств, описанных здесь, мне пришлось отказаться от центральных воздуховодов. Ну и конечно же на месте них образовалась дыра, я мог бы и оставить воздуховоды на прежнем месте, тем более, что они абсолютно
ничему не мешали, но я пошел другим путём. Памятуя, о том, что мне некуда положить телефон или какую-нибудь нужную мелочёвку (полка под бардачком не в счёт, она слишком далеко), решил, что буду мастерить полочку. Забегая вперед, могу сказать, что получилось весьма неплохо)
Ну а теперь немного о ходе выполнения работ. Для начала я подготовил инструмент, который мне впоследствии понадобился, и определился с материалами, из которых собрался делать полочку. Этим материалом стала полоска оцинковки.
Затем вырезаем нужный по размеру кусок. Размеры у меня получились следующие: глубина — 120мм., далее по длинне делаем загиб по углом в 90 градусов через каждые 40:240:45:240:45мм. И по соответвтвующим размерам изготавливаем заднюю стенку. Плюс еще и кронштейны. Получаем следующие заготовки.
После тщательной подгонки деталей, скрепляем непосредственно полочку с её задней стенкой. Выравниваем края, еще раз подгоняем и применряем в машине.
Получилось очень даже неплохо. Но в таком виде я это оставить ни в коем случае не мог. Поэтому берем всё тот же самоклеящийся карпет, который я использовал при переделке воздуховодов, и клеим его прямо на месте, не вынимая полочки из отверстия.
Вот таким вот нехитрым способом мне удалось справиться с двумя проблемами одновременно: 1) закрыть зияющую дыру, оставшуюся после снятия воздуховодов; 2) создать место, куда можно положить вещи, необходимые под рукой.
Общий вид салона с новой полочкой:
Вид с места водителя на полочку и на предметы лежащие в ней:
Вот собственно и всё.
Всем спасибо! Нажимайте “мне нравится”) Вам же не сложно, а мне очень приятно!
Источник
Диагностирование неисправности
Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:
- оптимальный диапазон рабочей температуры модели 2121 от -5 до 10°С;
- неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
- при увеличении мощности обдува не происходит увеличение температуры;
- при езде на II передаче шум от печки Нивы становится существенным.
Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.
Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.
Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.
При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.
Существуют две основные неисправности радиатора:
- Засорение решётки и трубок радиатора.
- Нарушение герметичности радиатора.
Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.
Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.
Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.
Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях
Компоненты системы отопления и вентиляции
Вентилятор отопителя (МЭ-255) обеспечивает подачу воздуха в салон через воздуховоды. Его частота вращения регулируется трехпозиционным переключателем на панели.
Дополнительный резистор предназначен для уменьшения скорости вращения вентилятора (промежуточные скорости вращения).
Радиатор отопителя установлен в салоне под панелью в пластмассовом корпусе и служит для отдачи тепла салон.
Кран отопителя установлен на входе в радиатор печки и служит для регулировки потока тосола, который проходит черед него.

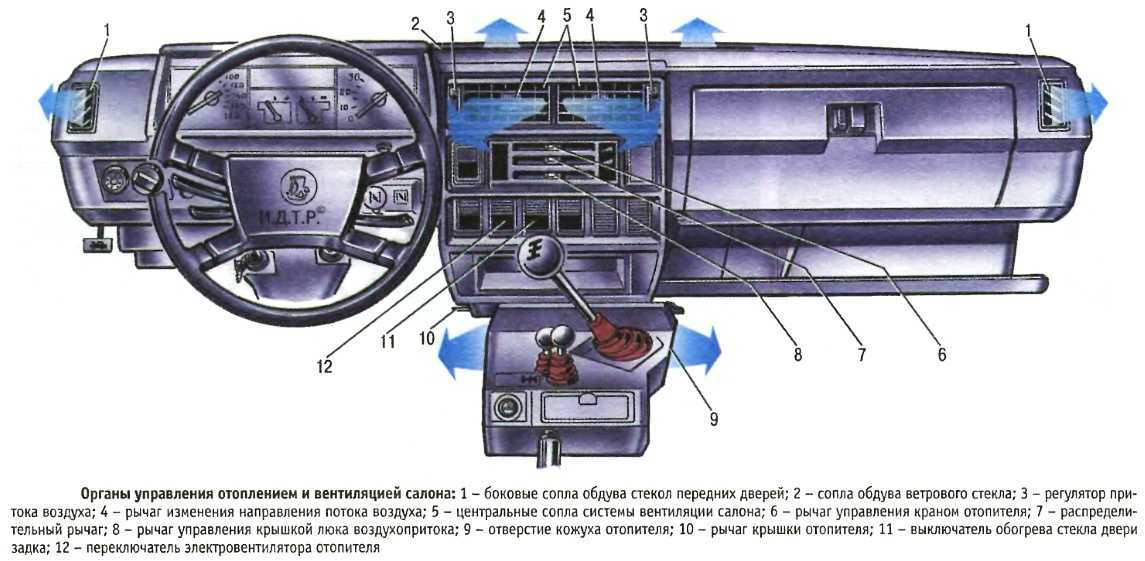

Рычаги управления заслонками служат для распределения воздушных потоков, которые направлены в салон, а также для управления краном отопителя.
Конструкция отопителя имеет ряд недостатков, например, сильный шум вентилятора, а также его низкая производительность. Об этой и других проблема расскажем в разделе доработок.
Ключевые слова: печка нива | воздуховоды нива
