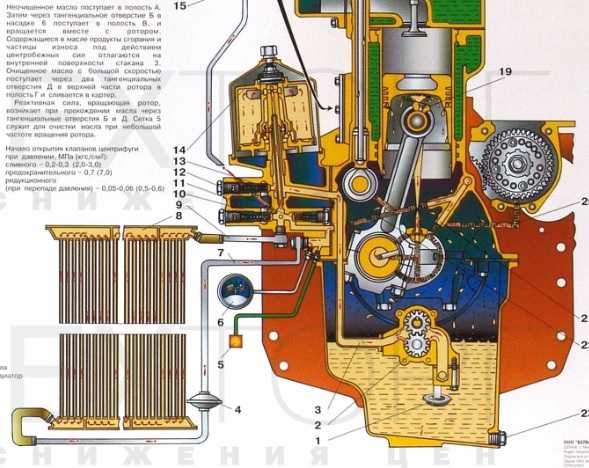

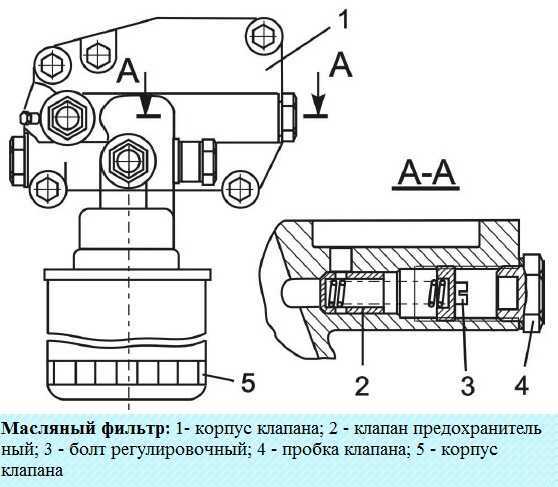

Компоненты системы смазки дизеля д-245

Список источников

1. Пучин Е. А. Техническое обслуживание и ремонт тракторов: учебное пособие для нач. проф. образования/ Е.А. Пучин. – 3-е изд., перераб. и доп. — М.: Издательский центр «Академия», 2013. –208 с.
2. Родичев, В.А. Тракторы: учебное пособие для нач. проф. образования/ В. А. Родичев. – 5-е изд., перераб. и доп. –М.: Издательский центр «Академия», 2019. –228 с.
3. 3.https://studbooks.net/2451409/tehnika/trebovaniya_bezopasnosti_obsluzhivanii_sistem_ohlazhdeniya
4. https://din76.ru/autocatalog/selhoztehnika/mtz/belarus_92p-1850/radiator_vodyanoj_podveska_radiatora_vodyanogo-36/
5. https://infopedia.su/9×1429.html

Возможные неисправности помпы системы охлаждения

Поломка насоса охлаждающей жидкости может привести к остановке всей системы. Это может серьезно отразиться на состоянии двигателя. Наиболее частыми проблемами помпы являются:

• Износ уплотнителя (сальника). В этом случае происходит утечка охлаждающей жидкости.
• Поломка рабочего колеса. При разрушении крыльчатки нагнетание жидкости становится хуже (падает давление) или вовсе прекращается.
• Заклинивание подшипников. Если смазка насоса ухудшается, что также может быть следствием подтекания жидкости охлаждения, помпа начинает работать с перебоями.
• Увеличение люфта между крыльчаткой и валом насоса. В процессе работы рабочее колесо, закрепленное на валу, может разболтаться, что приводит к нестабильной работе помпы и другим поломкам.
• Химическая коррозия. Чаще всего эта проблема затрагивает рабочее колесо насоса и возникает, если используются жидкости низкого качества.
• Разрушение под действием кавитации. Пузырьки воздуха, которые могут возникать при работе насоса, интенсивно разрушают его изнутри, что приводит к ломкости деталей и их поражению коррозией.
• Загрязнение системы. Химические отложения и просто грязь, попадающая внутрь насоса, со временем образуют твердый налет на его деталях, что затрудняет вращение рабочего колеса и прохождение жидкости.
• Разрушение подшипников. В этом случае при работе насоса появляется характерный свист. Заменить такие подшипники сложно, а потому в этом случае насос просто меняют.
• Обрыв ремня привода. При использовании некачественного ремня или несвоевременной его замене может произойти разрыв или проскальзывание.

При остановке работы системы охлаждения двигателя всего на 5-6 минут может произойти перегрев двигателя. Действие высоких температур нарушает геометрию головки блока цилиндров и ведет к повреждениям кривошипно-шатунного механизма. Не стоит игнорировать мелкие неисправности системы охлаждения, так как в дальнейшем они могут привести к серьезному ремонту.

Жидкостный насос, или как его называют – помпа, создает в системе охлаждения принудительную циркуляцию жидкости. Как правило, в системах охлаждения двигателей применяют одноступенчатые насосы центробежного типа. Привод жидкостного насоса обычно осуществляется от коленчатого вала при помощи клиноременной, зубчатоременной или зубчатой цилиндрической передачи.

Жидкостный насос состоит из корпуса, представляющего собой улитку, вала привода, размещенного в корпусе на подшипниках, крыльчатки, которая часто выполняется заодно с валом привода, а также уплотняющих элементов – манжет, сальников и т. п.

Подшипники, на которых устанавливается вал привода с крыльчаткой, чаще всего не нуждаются в периодической смазке – они выполняются закрытыми или уплотненными, и предварительно заполняются тугоплавкой смазкой. Иногда предусматривается смазка подшипников охлаждающей жидкостью — антифризом.

На рисунке 1 представлен жидкостный насос и вентилятор двигателя ЗИЛ-431410, который состоит из корпуса 7, крыльчатки 5 и корпуса 10 подшипников, соединенных между собой через прокладку 6. Вал 4 насоса вращается в двух шарикоподшипниках 3, снабженных уплотнительными манжетами для удержания масла. Передний подшипник фиксируется упорным кольцом 2, а задний удерживается от перемещения дистанционной втулкой 11.

Крыльчатка 5 крепится на конце вала. При вращении крыльчатки охлаждающая жидкость из подводящего патрубка 9 поступает к ее центру, захватывается лопастями и под действием центробежной силы отбрасывается к стенкам корпуса 7, перемещается по спирали вдоль стенок и через полые отводы 8 подается в рубашку охлаждения.

Герметичность вращающихся деталей, расположенных в корпусе 7 насоса, обеспечивается самоподжимной уплотнительной манжетой, установленной в крыльчатке и состоящей из уплотнительной шайбы 17, резиновой манжеты 16 и пружины, прижимающей шайбу 17 к торцу корпуса подшипников. Своими выступами шайба 17 входит в пазы крыльчатки 5 и закрепляется обоймой 18. На переднем конце вала 4 с помощью втулки 12 установлена ступица 13, к которой крепится шкив 14 привода насоса и вентилятора.

На рис. 2 представлен продольный разрез жидкостного насоса системы охлаждения двигателя ВАЗ. Как видно из рисунка, принципиально конструкция мало отличается от рассмотренной выше.

Жидкостная система охлаждения силовой установки любого авто обеспечивает поддержание оптимального температурного режима за счет жидкости. Перемещаясь по каналам рубашки охлаждения мотора, охлаждающая жидкость омывает разогреваемые элементы, забирая от них часть тепла, а затем отводит его в окружающую среду посредством теплообменных процессов в радиаторе.

Что происходит на холодном моторе

Пока двигатель внутреннего сгорания функционирует, он выделяет значительные объемы тепла. Вследствие этого множество самых разных деталей подвергается действию высоких температур. Для отвода излишнего тепла была предусмотрена схема движения антифриза по разным кругам: так называемым ”большому” и ”малому”. Каждый из них является замкнутым, но отличается списком оборудования и деталей, которые в нем участвуют.

Подробнее о том, как устроена система охлаждения, мы говорим в отдельном материале. Итак, запускаем мотор, и сразу же начинает циркулировать антифриз. Обеспечивается это работой водяного насоса – помпы, который, в свою очередь, функционирует благодаря приводному ремню. Вначале движок у нас еще холодный, поэтому жидкость циркулирует между ним и водяной помпой. Это называется малым кругом, и происходит так до тех пор, пока мотор не прогреется до определенного температурного уровня.

После этого термостат автоматически закрывает малый круг, но открывает движение по большому кругу. Помпа снова закачивает антифриз в силовой агрегат. Как только его температура повысится до уровня рабочей, он через патрубки достигнет радиатора. С его помощью излишки тепла выводятся в окружающую среду, и двигатель снова работает в приемлемом температурном режиме.

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

• охлаждающая жидкость (тосол или антифриз);
• радиатор;
• вентилятор;
• термостат;
• водяной насос (помпа);
• соединительные патрубки;
• расширительный бачок;
• отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Неполадки и неисправности в системе

Признаком неисправности системы является перегрев двигателя. Первой причиной может быть снижение уровня охлаждающей жидкости в результате течи соединительных резиновых патрубков. После обнаружения причины течи её устраняют затяжкой уплотнительных хомутов или заменой патрубков при их порывах.

Плохое натяжение или обрыв ремня привода помпы и вентилятора

Причиной перегрева дизеля может быть недостаточная производительность водяного насоса и вентилятора в результате проскальзывания ременной передачи привода. Устраняют буксование регулировкой натяжки ремня. При монтаже или натяжении ремня вентилятора в МТЗ-80(82) степень натяжки изменяется смещением положения генератора, так как шкив узла одновременно выполняет функцию натяжного устройства всего привода. Для регулировки отпускается гайка крепления генератора и смещением его корпуса изменяют степень натяжения. После установки нужного натяжения положение фиксируется затяжкой крепления генератора.

Проверка натяжки привода помпы Д-240

Очистка радиатора

Загрязнение радиатора снаружи ухудшает теплоотдачу узла. Очищение от запыления и извлечение попавших в сетку радиатора и щели между трубками узла пожнивных остатков осуществляют струёй сжатого воздуха. Также нужно не допускать попадание на рабочую поверхность узла масла и топлива, так как масляный налёт будет провоцировать налипание пыли, снижая его теплоотдачу.

Неполное открытие клапана термостата

Отказ работы термостата приводит к работе системы по малому циклу «нагрева». Убедится в отказе работы клапана термостата можно, проверкой температуры патрубков и нижней ёмкости радиатора. Если двигатель нагрет и продолжает набирать температуру на холостых оборотах,  при этом нижняя ёмкость радиатора не нагревается и патрубки холодные, значит, клапан не срабатывает и не пропускает жидкость по большому циклу. В этом случае клапан термостата демонтируют и заменяют.

Выход из строя насоса

Скрежет и писк при вращении помпы, а также появление течи и люфтов на оси вращения указывает на выход из строя узла. Причиной поломки водяного насоса, может быть, износ подшипников оси и выход из строя уплотнителей узла. Причинами быстрого износа могут быть чрезмерная натяжка приводного ремня, увеличивающая усилие на подшипники или несвоевременная смазка. Смазку  помпы осуществляют через тавотницу при каждом ТО 1 и ТО 2. Замену вышедших из строя уплотнений и подшипников устраняют, осуществляя демонтаж узла с полной разборкой.

Промывка системы охлаждения

Эффективность работы системы снижается в результате образования на стенках водяной рубашки двигателя теплоизолирующей накипи. Так, при наросте отложений в 1 мм — увеличивается расход топлива на 8%, а при дополнительном нарастании повышается температура деталей цилиндропоршневой группы. Накипь уменьшает проходимость каналов водяной рубашки, нарушая циркуляцию.  Периодически через 1000 моточасов работы или при сезонном обслуживании осуществляют профилактическую промывку  системы. На первом этапе — промывают  водой, удаляя осадок и ржавчину. На втором — заливают раствор, в состав которого входят каустическая или стиральная сода 750 грамм, 250 грамм керосина на 10 литров воды. С раствором в системе работают 7-8 часов, после реагент заменяют водой и работают 5 минут, после производят слив. В заключение осуществляют 2-3 промывки рубашки водой.

накипь в системе охлаждения

Нарушения целостности системы

Самой серьёзной поломкой в системе может быть разгерметизация в результате появления трещин в водяной рубашке или  металоазбестовой прокладке между блоком двигателя и ГБЦ . В результате нарушения жидкость может попадать в один из цилиндров о чём будет свидетельствовать паровой белый выхлоп отработанных газов. Также жидкость может попадать в систему смазки и стекать в поддон двигателя. При нарушении прокладки ГБЦ в результате прорыва отработанных  газов в систему охлаждения возникает избыточное давление и поднятие температурного режима. Во всех описанных случаях рекомендуется заглушить двигатель до обнаружения и устранения неполадки, так как работа на перегретом двигателе приводит к износу прогоранию или заклиниванию с разрушением блока и деталей цилиндропоршневой группы.

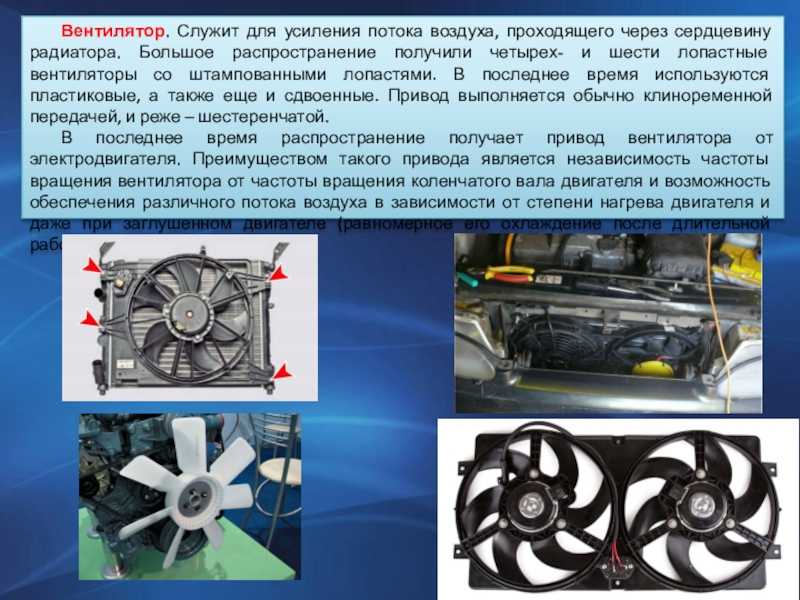

Слайд 15Вентилятор. Служит для усиления потока воздуха, проходящего через сердцевину радиатора.

Большое распространение получили четырех- и шести лопастные вентиляторы со штампованными

лопастями. В последнее время используются пластиковые, а также еще и сдвоенные. Привод выполняется обычно клиноременной передачей, и реже – шестеренчатой. В последнее время распространение получает привод вентилятора от электродвигателя. Преимуществом такого привода является независимость частоты вращения вентилятора от частоты вращения коленчатого вала двигателя и возможность обеспечения различного потока воздуха в зависимости от степени нагрева двигателя и даже при заглушенном двигателе (равномерное его охлаждение после длительной работы).

Помпа Словарь автомеханика

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию
охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации
круговорота антифриза или другого состава в системе охлаждения. Неисправность помпы ведет к серьезному
нарушению внутреннего теплового режима двигателя, из-за чего он довольно быстро «закипает».

Доводить до этого нельзя, поэтому чтобы удостовериться, что помпа двигателя работает,
нужно периодически слушать и осматривать мотор, чтобы вовремя выполнить ремонт или замену вышедшего из строя узла.

Конструкция водяной помпы

Устройство помпы в большинстве автомобилей очень похожее, особенно это касается отечественных машин.
И искать, где находится помпа, долго тоже не придется, так как она приводится в действие ремнем ГРМ
и располагается возле радиатора.

Конструктивно помпа выглядит следующим образом: в крышке крепится вал. На него насажена крыльчатка,
движение которой инициирует перемещение жидкости в системе. С другой стороны вала монтируется приводной шкив,
и в некоторых моделях автомобилей еще вентилятором. Через ремень ГРМ и приводной шкив на вал передается
энергия вращения двигателя, вал приводит в действие крыльчатку и вся система работает.

Устройство помпы.

Между корпусом и крыльчаткой монтируется сальник, с износом которого связаны многие проблемы помп.
Если этот сальник плохой, антифриз или тосол постепенно просачивается в полость к подшипникам, вымывая их смазку.
Из-за этого подшипники начинают работать гораздо громче и быстро изнашиваются, что ведет к заклиниванию помпы.

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто,
особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя.
Причин поломки может быть несколько, среди них:

• износ узлов устройства, в том числе старение сальника;
• изначально низкое качество помпы;
• непрофессионально выполненный ремонт.

Если система остается герметичной, но помпа не инициирует циркуляцию по ней жидкости,
это приводит к повышению температуры двигателя, о чем будут свидетельствовать показания датчика на приборной панели.
Непродолжительная езда в таком режиме приведет к закипания радиатора или заклиниванию двигателя.

При возникновении течи помпы нужно как можно быстрее предпринять действия по её устранению.

Другим признаком поломки помпы является течь антифриза в зоне ее установки.
Если протечка не очень сильна, это не так страшно, поскольку циркулирующая
в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать.
Но все же при обнаружении такой поломки лучше всего сразу ее устранить, ведь течи имеют свойство
увеличиваться в интенсивно эксплуатируемых двигателях.

Распространенные поломки водяной помпы

Видов поломок, по которым водяная помпа может выйти из строя, не очень много,
что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.

поломка крыльчатки;
ухудшение крепления крыльчатки на валу;
заклинивание подшипника;
ухудшение плотности соединений из-за вибраций двигателя, ведущее к просачиванию охлаждающей жидкости.

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом. Здесь есть возможность заменить как весь механизм,
так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна
заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт.
Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен.
Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя,
работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ,
но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали
и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Связанные термины

2 Возможные неисправности системы охлаждения двигателя

• Недостаточное количество охлаждающей жидкости в системе
• Слабое натяжение или обрыв ремня вентилятора
• Наружное загрязнение сердцевины радиатора
• Заедание створок жалюзи радиатора
• Отложении грязи и накипи внутри его трубок
• Неполное открытие клапана термостата
• Поломка водяного насоса

Для обеспечения нормальной работы системы охлаждения необходимо выполнять следующие правила:

• В систему жидкостного охлаждения следует заливать чистую, желательно мягкую воду. Признак мягкой воды — способность хорошо мылиться. К наиболее простым способам смягчения жесткости воды, взятой из колодцев, рек, родников, прудов и озер, относятся: предварительное кипячение; добавление соды или антинакипинов (например, 10… 12 мг тринатрийфосфата на 1 л воды).
• Заполнять радиатор надо до уровня горловины верхнего бака. Во время работы нельзя допускать, чтобы уровень воды был ниже 8 см от верхней плоскости заливной горловины.
• Доливать воду в систему охлаждения перегретого двигателя нужно постепенно и обязательно при работающем двигателе. В зимнее время года нельзя заливать слишком горячую воду в холодный двигатель: от резкой смены температуры в головке цилиндров и блоке могут образоваться трещины.
• Зимой вода может замерзнуть в системе охлаждения двигателя, что приводит к образованию трещин на его деталях, поскольку при замерзании воды ее объем увеличивается. Вследствие этого стенки блоков цилиндров, головки и трубок радиатора разрываются. Поэтому перед длительной стоянкой воду из системы охлаждения необходимо слить. Следует помнить, что у V-образных двигателей воду сливают через три краника (два на блоке цилиндров и один на радиаторе), а у рядных — через два (из блока цилиндров и радиатора).
• Желательно в зимнее время в систему охлаждения заливать антифриз, самый распространенный из которых Тосол А-40М. Он предназначен для круглогодичного использования в системе охлаждения в течение двух лет.
• Антифриз при нагревании расширяется больше, чем вода, поэтому в систему его не доливают примерно 2 л. При понижении уровня антифриза в радиаторе, если не было его утечки через неплотности, доливают воду, так как она испаряется из антифриза.

Применение системы охлаждения

Сама система усложняет процесс изготовления, делая его более энергоемким, что ведет к удорожанию всей конструкции. Во время эксплуатации требуется проводить регулярное наблюдение, устранение неисправностей и ремонт. Поэтому систему охлаждения стремятся сделать наиболее простой. Все системы можно разделить на три вида:

• воздушная;
• жидкостная;
• комбинированная.

Использование воздуха

Воздушная система — самая простая и дешевая, в основном не требует дополнительного оборудования и присмотра. Используется два способа циркуляции:

• естественный;
• принудительный.

Двигатель охлаждается воздухом, который нагнетается винтом. К легким транспортным средствам можно отнести мототранспорт и всевозможные модели. Мощность двигателя таких конструкций небольшая, естественного обдува, в основном, хватает. Для увеличения теплоотдачи цилиндры выносятся из двигателя и снабжаются ребрами.

Отрицательной чертой такого охлаждения является отсутствие возможности регулировать температуру двигателя. В холодную погоду требуется много времени на его прогрев, а в жаркую приходится глушить двигатель, чтобы он остыл.

Эта проблема частично решается принудительным способом. Он используется в двигателях, которые установлены стационарно. В этом случае на двигатель направляется поток воздуха, идущего от вентилятора. Этим потоком можно управлять, меняя скорость вращения вентилятора.

Употребление жидкости

Чтобы охлаждающая система была более регулируемой и эффективной, применяют жидкостный охладитель. Кроме того, схема движения тосола в системе охлаждения имеет два круга: большой и малый, что также способствует равномерности температуры. В этом качестве раньше использовали воду. В отличие от воздуха у воды лучшая теплопроводимость, что повышает КПД. Используемая система может быть:

• замкнутая;
• незамкнутая.

При использовании первой системы жидкость циркулирует по замкнутой цепи. Движется по трубам или шлангам самотеком или благодаря водяному насосу. Нагреваясь от работающего двигателя, она расширяется, создавая давление, превышающее атмосферное. Поэтому точка кипения достигает 110 — 120 градусов. Для охлаждения используется теплообменник, который, в свою очередь, охлаждается воздушным потоком. Для регулировки температуры (ОЖ) меняют скорость воздуха, проходящего через теплообменник. Это можно делать, открывая и закрывая жалюзи или меняя скорость потока воздуха. Используется в мощных двигателях. Незамкнутая система используется там, где нет недостатка в воде — это плавсредства. Вода поступает с водоема и с помощью насоса передается к двигателю. После охлаждения двигателя она выбрасывается наружу.

Работа комбинированной схемы

Такая система в основном используется в автомобилях и некоторых мотоциклах. Она включает в себя как жидкостное, так и воздушное охлаждение. В блоке цилиндров делаются окна, по которым вода протекает и нагревается.

Чтобы не нарушать естественное движение нагреваемой жидкости, ее подводят к нижнему краю цилиндра, далее она поднимается к головке и выходит наружу. После чего движение продолжается по трубке к верхнему бачку радиатора. Опускаясь вниз по трубкам радиатора, жидкость охлаждается и по трубке подходит к водяному насосу, также именуемому помпой. От помпы по трубке проходит в нижний край блока цилиндров, и схема движения охлаждающей жидкости в двигателе замыкается.

Чтобы отключить на это время радиатор, используют термостат. Таким образом, он является регулятором для определения большого и малого круга системы охлаждения. Он расположен на выходе охлаждающей жидкости из мотора. Термостат устроен таким образом, что при невысокой температуре охлаждающей жидкости перекрывает ей доступ к радиатору, образуя малый круг охлаждения двигателя.

В жаркую погоду

Особенно внимательным нужно быть и в жару, ведь в это время машины перегреваются, жидкость в двигателе закипает не только от длительной работы, но и от жары. Старайтесь часто проверять исправность мотора, следить за уровнем масла

, смотреть, чтобы в систему не попал мусор или пылинки. Частой поломкой во всех погодных условиях является радиатор, который так и норовит подтекать, тем самым создавая вероятность поломки или засорения всей охлаждающей системы.

В плохих погодных условиях может работать плохо любая техника, но особое внимание стоит уделить именно двигателю и его составляющим, они и есть сердцем всего механизма. Часто возникают проблемы с охлаждением цилиндров, на это тоже стоит обратить отдельное внимание
