Особенности работы модуля и неисправности
При выключенном зажигании на панели приборов Шевроле Нива может работать только лампа аварийной сигнализации. При включении зажигания происходит самотестирование системы. В это время горят лампы «проверь двигатель», давление масла и заряд аккумулятора. Если есть какие-либо отклонения в работе приборов и сигнализаторов, можно провести тестирование. Для этого необходимо выключить зажигание, удерживать в нажатом положении кнопку сброса одометра и включить зажигание. Все лампы на приборной панели должны гореть, а стрелки три раза переместиться от минимального до максимального значения. К типичным неисправностям можно отнести перегорание лампы. Если отсутствуют признаки «жизни» всей панели, но автомобиль при этом заводится, то следует проверить колодку соединительных проводов. Часто по этой же причине отказывает один из приборов, но здесь не все так однозначно, ведь может из строя выйти соответствующий датчик.
Снятие и установка панели приборов — Chevrolet Niva
Замена радиатора печки нива шевроле
Под козырьком приборки сверху установлены два самореза.
Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом. Отсоедините от панели рукоятку привода замка капота см.
Отсоединяем колодку с питающими проводами от жгута проводов, который расположен около педали акселератора. Далее отключаем колодку с питающими проводами от выключателя педали тормоза.
После чего отсоединяем провода от автомобильной противоугонной системы. За монтажным блоком расположены три колодки питания панели приборов, отсоединяем их.

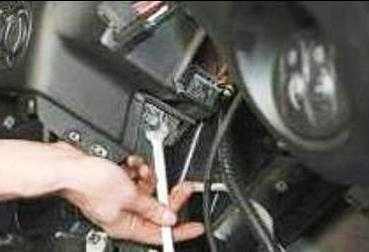

Ключом на десять откручиваем гайку и снимаем со шпильки наконечник провода массы. Перемещаемся в подкапотное пространство автомобиля и тут производим демонтаж фильтра подачи наружного воздуха, предварительно сняв декоративную накладку ветрового стекла.
Как снять накладку панели приборов Нива-шевроле
Далее откручиваем винты крепления корпуса воздухозаборника. Сливаем часть охлаждающей жидкости и ослабив стяжные хомуты, отсоединяем патрубки от радиатора отопителя. Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.

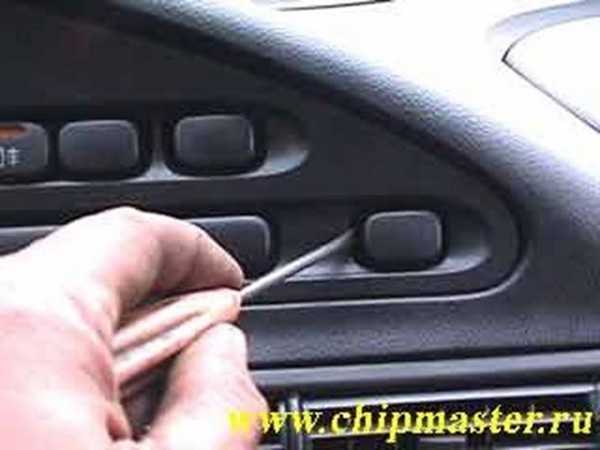

Вынимаем заглушку справа от выключателя аварийной сигнализации и выкручиваем саморез. Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.
Отверткой поддеваем блок контрольных ламп. Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью. Отсоединяем от блока колодку жгута проводов.
Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели.
Его нужно слегка поджать пальцем. Потяните на себя щиток, отодвигая его от панели приборов. Поджимаем пальцем фиксатор крепления щитка.
Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.
Как снять и разобрать панель приборов на Ниве Шевроле
В чем бы не заключалась проблема, понадобится разобрать панель. Выполнить это можно и самостоятельно без помощи специалиста. В точности следуйте инструкции, чтобы не возникли дополнительные сбои в системе. Снять приборную панель Шеви Нива просто, если учитывать все нюансы этого процесса.
Пошаговая инструкция
Снять щиток приборов на Шевроле Нива быстро и без ошибок вам поможет пошаговое руководство.
Демонтаж включает в себя следующую последовательность действий:
В облицовке пускового подогревателя снимите две имеющиеся на нем заглушки и выкрутите с помощью отвертки саморезы
Обратите внимание, что они имеются и на козырьке прибора. Их тоже необходимо выкрутить.
Аккуратно выньте правую сторону панели
Снимите со всех кнопок колодки, а также разъедините разъем с МК. Обязательно запомните (или снимите на камеру) всю последовательность соединений. Это понадобится при обратной сборке.
Далее приступите к демонтажу левой стороны. В этой части находятся кнопки габаритов и включения фар. Аккуратно разъедините их с колодками и полностью уберите облицовку ПП.
За облицовкой вы увидите саморезы, на которых крепится сама панель приборов. Выкрутите их, вытащите панель и отсоедините ее от разъемов.
Как снять и поставить торпеду Нива Шевролет
Как снять накладку панели приборов Нива-шевроле
После чего отсоединяем провода от автомобильной противоугонной системы. Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать.
Соберите и установите панель приборов в порядке, обратном разборке и снятию.
Снимите рулевое колесо см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа…
Снимите облицовку левой боковины кузова см.

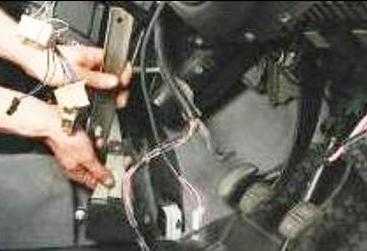

Под панелью приборов у левой боковины кузова разъедините кабель антенны… С правой стороны под панелью приборов отсоедините колодку жгута проводов от дополнительного сопротивления электродвигателя вентилятора отопителя… Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.
Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.
Снимите регулятор электрокорректора света фар см. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см.
Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5.
Выверните по одному винту крепления центрального воздуховода с левой стороны панели приборов… 9. Выверните два винта крепления защелки замка вещевого ящика… Выверните три винта крепления пепельницы к декоративной панели… В первую очередь необходимо обесточить автомобиль, для этого отсоедините клемму минус от аккумуляторной батареи. Теперь нам необходимо снять декоративный кожух рулевой колонки, так как он будет мешать дальнейшей работе.
Отверните крестовой отверткой пять винтов его крепления, после чего разъединив половинки, снимаем.
Как снять и поставить торпеду Нива Шевролет
Как снять накладку панели приборов Нива-шевроле
После чего отсоединяем провода от автомобильной противоугонной системы. Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать.
Соберите и установите панель приборов в порядке, обратном разборке и снятию.
Снимите рулевое колесо см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа…
Снимите облицовку левой боковины кузова см.
Под панелью приборов у левой боковины кузова разъедините кабель антенны… С правой стороны под панелью приборов отсоедините колодку жгута проводов от дополнительного сопротивления электродвигателя вентилятора отопителя… Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.
Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.
Снимите регулятор электрокорректора света фар см. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см.
Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5.
Выверните по одному винту крепления центрального воздуховода с левой стороны панели приборов… 9. Выверните два винта крепления защелки замка вещевого ящика… Выверните три винта крепления пепельницы к декоративной панели… В первую очередь необходимо обесточить автомобиль, для этого отсоедините клемму минус от аккумуляторной батареи. Теперь нам необходимо снять декоративный кожух рулевой колонки, так как он будет мешать дальнейшей работе.
Отверните крестовой отверткой пять винтов его крепления, после чего разъединив половинки, снимаем.
Снимаем приборную панель Нива Шевроле
Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.
Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.
Алгоритм
Процесс происходит так:
- Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком.
- Под козырьком приборки сверху установлены два самореза. Они ничем не прикрыты и видно их хорошо, выворачиваем их с помощью крестовой отвёртки.
- Возле блока контрольных ламп установлена заглушка. При помощи тонкой отвёртки вынимаем её, под ней расположен третий саморез.
- Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.

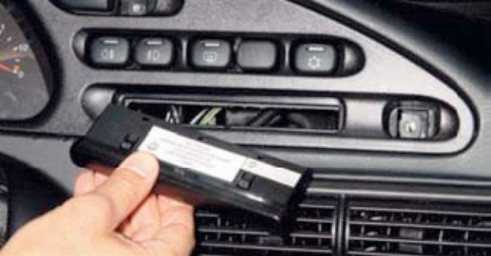

- Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.
- Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью.
- Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели. Его нужно слегка поджать пальцем.

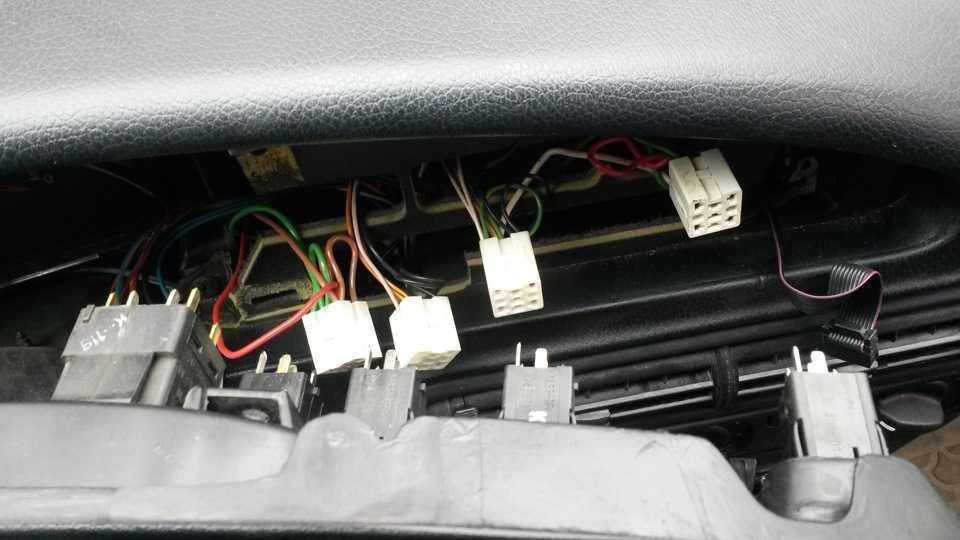

- Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе.
- Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева.
- Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках.
Снятие и установка комбинации приборов Niva Chevrolet
Комбинацию приборов снимаем для замены ламп подсветки или контрольных лампочек или для замены самой приборной доски. Обычно комбинацию приборов в случае отказы заменяют новой.
Отсоединяем минусовую клемму аккумулятора
Снимаем переключатель наружного освещения, для этого:
— отверткой поддеваем переключатель
— вынимаем переключатель из щитка панели приборов

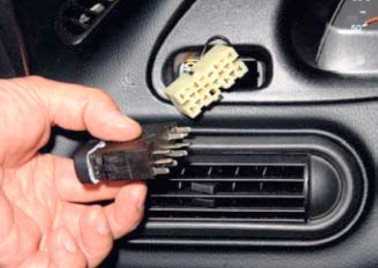

— отсоединяем колодку проводов от переключателя
Затем, устанавливаем рулевую колонку в крайнее нижнее положение
Крестовой отверткой откручиваем два самореза верхнего крепления щитка панели приборов
Этой же отверткой откручиваем на три оборота три самореза нижнего крепления щитка панели приборов
Поддеваем отверткой и вынимаем заглушку, расположенную справа снизу щитка панели приборов
Поддеваем отверткой и вынимаем заглушку, расположенную справа сверху щитка панели приборов
Крестовой отверткой откручиваем два самореза крепления щитка панели приборов
Поддеваем отверткой центральную заглушку
Вынимаем центральную заглушку
Отводим край щитка панели приборов, преодолевая сопротивление защелки и сдвинув щиток вправо
Отводим щиток от панели приборов
Помечаем расположение колодок проводов
Отсоединяем колодки от выключателей, расположенных на щитке
Снимаем щиток панели приборов
Крестовой отверткой откручиваем два самореза крепления комбинации приборов с правой стороны
Откручиваем два самореза с левой стороны
Наклонив комбинацию приборов, отводим ее от панели приборов
Отсоединяем две колодки проводов от разъемов комбинации приборов
Снимаем комбинацию приборов

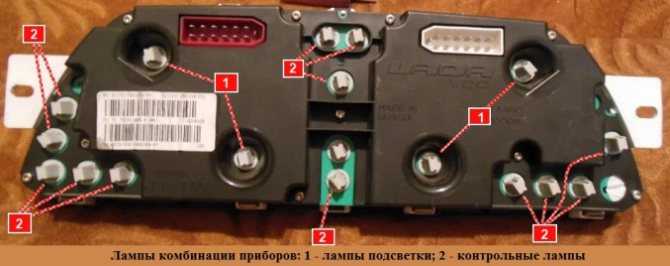

Для замены лампочек подсветки или контрольных ламп, поворачиваем патрон против часовой стрелки и вынимаем патрон с лампой.
Вынимаем лампу из патрона и заменяем ее новой
Таким же способом заменяем остальные лампы
Устанавливаем комбинацию приборов в обратной последовательности
Замена лампочек в приборной панели шевроле нива
замена лампочек на панели приборов шевроле нива
Как заменить лампочки в приборной панели Chevrolet Niva
Подсветка приборов chevrolet niva (шери нива) своими руками
Нива шевроле замена регулятора печки и подсветки за 5 мин
Проблемы щитка приборов Нивы и методы их устранения
Замена лампочки в приборной панели ВАЗ. Сравнение светодиодной и обычной лампочки в приборке
Описание панели приборов Chevrolet Niva
Светодиодные лампы для панели приборов автомобиля из Китая.
https://youtube.com/watch?v=mlMVjHy2G7Y
Замена лампы ближнего света на Chevrolet — Niva
Комбинацию приборов снимаем для замены ламп подсветки или контрольных лампочек или для замены самой приборной доски.
Обычно комбинацию приборов в случае отказы заменяют новой.
Отсоединяем минусовую клемму аккумулятора
Снимаем переключатель наружного освещения, для этого:
— отверткой поддеваем переключатель
— вынимаем переключатель из щитка панели приборов
— отсоединяем колодку проводов от переключателя
Затем, устанавливаем рулевую колонку в крайнее нижнее положение
Крестовой отверткой откручиваем два самореза верхнего крепления щитка панели приборов
Этой же отверткой откручиваем на три оборота три самореза нижнего крепления щитка панели приборов
Поддеваем отверткой и вынимаем заглушку, расположенную справа снизу щитка панели приборов
Поддеваем отверткой и вынимаем заглушку, расположенную справа сверху щитка панели приборов
Крестовой отверткой откручиваем два самореза крепления щитка панели приборов
Поддеваем отверткой центральную заглушку
Вынимаем центральную заглушку
Отводим край щитка панели приборов, преодолевая сопротивление защелки и сдвинув щиток вправо
Отводим щиток от панели приборов
Помечаем расположение колодок проводов
Отсоединяем колодки от выключателей, расположенных на щитке
Снимаем щиток панели приборов
Крестовой отверткой откручиваем два самореза крепления комбинации приборов с правой стороны
Откручиваем два самореза с левой стороны
Наклонив комбинацию приборов, отводим ее от панели приборов
Отсоединяем две колодки проводов от разъемов комбинации приборов
Снимаем комбинацию приборов
Для замены лампочек подсветки или контрольных ламп, поворачиваем патрон против часовой стрелки и вынимаем патрон с лампой.
Вынимаем лампу из патрона и заменяем ее новой
Таким же способом заменяем остальные лампы
Устанавливаем комбинацию приборов в обратной последовательности
Человека, который владеет Нивой Шевроле, напугать чем-то сложно. Он не боится ни вибраций, ни зловещих звуков из раздатки, ни темноты. Хотя, темнота иногда напрягает, особенно в те моменты, когда не светятся лампы на панели приборов. В самих лампах ничего особенного нет, W1,2W ровно на 1,2 Вт. Эти лампы устанавливают и для подсветки приборки, и для подсветки кнопок на панели, и как контрольные лампы.
Для начала узнаём как поменять лампочки на панели приборов Нива Шевроле.
Снятие панели приборов Нива Шевроле
замена лампочек на панели приборов шевроле нива
Выверните по три болта бокового крепления панели приборов к кузову справа… Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5.
Кронштейны консоли панели приборов устанавливайте, сориентировав их вверх стрелками, выштампованными на кронштейнах. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.
Снимите блок управления системой отопления и кондиционирования см. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5. Выдвигаем на себя комбинацию.
Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки.
Снимаем заглушку и выкручиваем саморез. Вынимаем заглушку справа от выключателя аварийной сигнализации и выкручиваем саморез.
Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку. Отверткой поддеваем блок контрольных ламп.
Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью. Отсоединяем от блока колодку жгута проводов.
Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели.
Его нужно слегка поджать пальцем. Потяните на себя щиток, отодвигая его от панели приборов. Поджимаем пальцем фиксатор крепления щитка.
Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе.
Снимаем щиток панели приборов. Отсоединяем от щитка колодки жгутов проводов. Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева.
Замена радиатора печки Chevrolet Niva с кондиционером
Крестообразной отверткой отворачиваем два самореза крепления комбинации приборов с правой стороны. Выворачиваем винты крепления комбинации приборов слева.
Выверните два винта крепления ниши для мелких предметов… Выверните два винта крепления вещевого ящика к панели приборов… Откройте левую переднюю дверь и, поддев отверткой… Отсоедините от панели рукоятку привода замка капота см. Снимите облицовку левой боковины кузова см.
Под панелью приборов у левой боковины кузова разъедините кабель антенны… С правой стороны под панелью приборов отсоедините колодку жгута проводов от дополнительного сопротивления электродвигателя вентилятора отопителя… Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.
Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.
Снимите регулятор электрокорректора света фар см. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см. Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов.
Снятие торпеды нива шевроле видео

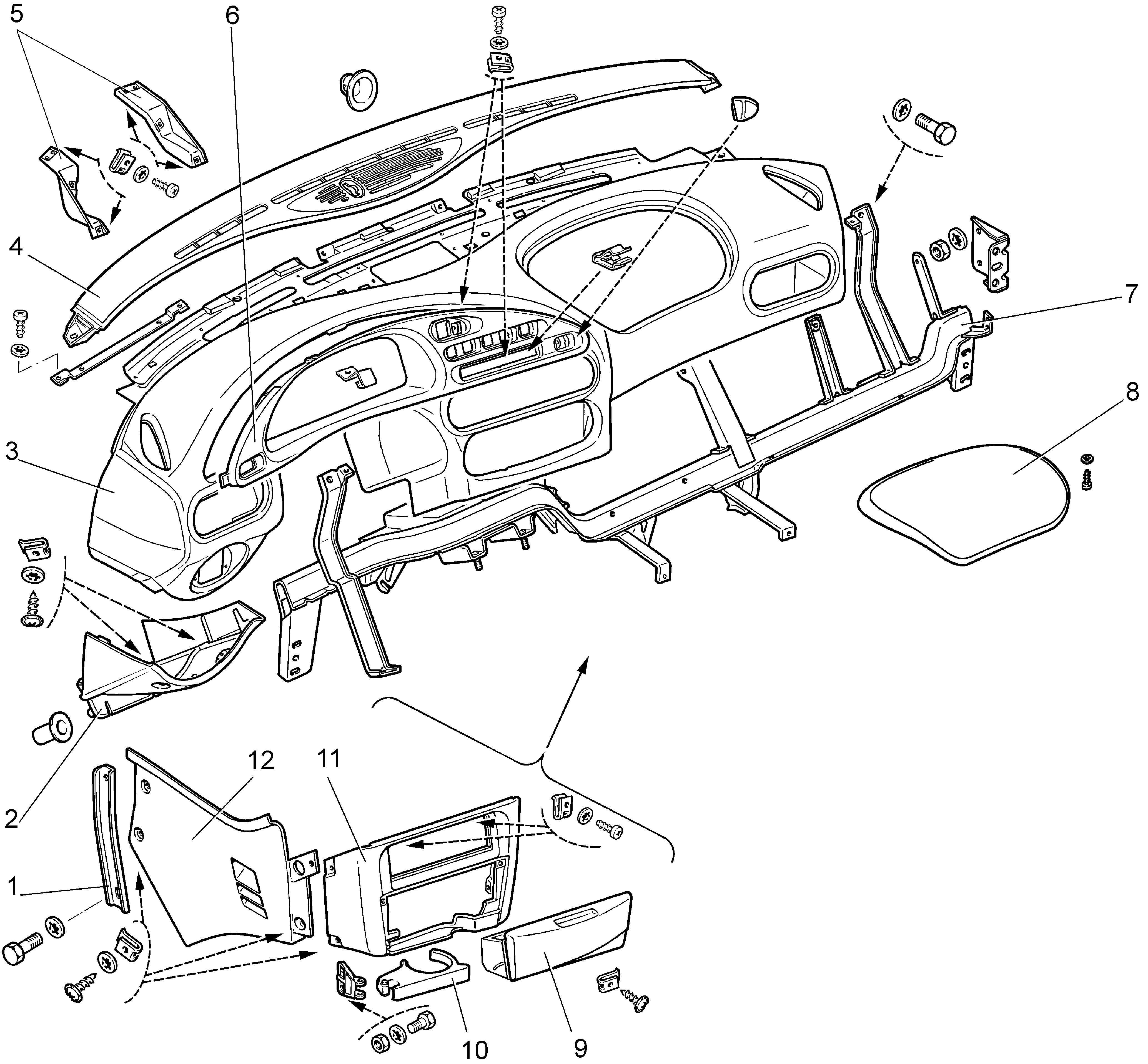

Снятие, разборка и установка панели приборов Вам потребуются: Снимите автомагнитолу, если она установлена на автомобиль. Снимите рулевое колесо см. Снимите кожух рулевой колонки см. Выверните четыре винта крепления заглушки люка панели приборов… 6. Отверните четыре гайки крепления рулевой колонки к кузову… 8. Снимите переднюю часть облицовки тоннеля пола см. Снимите блок управления системой отопления и кондиционирования см. Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать.
Выверните два винта крепления ниши для мелких предметов… Выверните два винта крепления вещевого ящика к панели приборов… Откройте левую переднюю дверь и, поддев отверткой… Отсоедините от панели рукоятку привода замка капота см. Снимите облицовку левой боковины кузова см.
Под панелью приборов у левой боковины кузова разъедините кабель антенны… С правой стороны под панелью приборов отсоедините колодку жгута проводов от дополнительного сопротивления электродвигателя вентилятора отопителя… Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.
Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.
Снимите регулятор электрокорректора света фар см. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см. Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5. Выверните по одному винту крепления центрального воздуховода с левой стороны панели приборов… 9.
Причины поломок
Причины появления неполадок заключаются в следующем:
- Повреждение электропроводки внутри системы. Подобная ситуация возникнуть может из-за заводского брака, неправильной эксплуатации или несвоевременной диагностики.
Окисление контактов. Процесс окисления запускается сразу после того, как на контакт попадают электролиты или его пары. Утечка вещества возникает из-за трещин, находящихся на крышке АКП или в местах разболтанных токовыводов. Пары появляются из-за постоянного перезаряда батареи или при действии высоких температур (в жару). Следствием становятся проблемы работы в панели приборов. Поломка по такой причине возникает реже всего, поскольку контакты окисляются на протяжении длительного времени. Если периодически их прочищать, можно полностью избавиться от риска такой поломки.
Сбой в работе электронного блока управления. Такую проблему могут спровоцировать многие факторы. В число самых распространенных входят следующие: вмешательство в электрику неквалифицированных специалистов, обрыв или замыкание в системе проводки и попадание воды в ЭБУ. При этом неисправность работы может затрагивать и другие системы автомобиля, не только панель приборов.
Неправильная установка после снятия. Если панель будет установлена не в том порядке или без учета правил, то проблем с работой устройства не избежать. В таком случае скорее всего придется обратиться к специалисту за квалифицированной помощью.
Возможные неполадки приборной панели
Панель приборов, как и другие агрегаты автомобиля, иногда бывает неисправной. Вредные факторы для панели приборов машины шевроле нива:
- разрыв провода питания или информационного провода;
- короткое замыкание;
- неисправность одного или нескольких приборов.
Если водитель видит неполадки в работе панели приборов, то надо присмотреться к признакам неисправностей панели.
- Приборы вообще не подают сигналов, но двигатель можно запустить, и он нормально работает.
- Указатели приборов работают нормально, но не наблюдается подсветка приборов.
- Спидометр и тахометр не работают.
- Приборы не показывают информацию от датчика уровня топлива в баке и датчика температуры.
Признаки неисправности приборной панели
Неисправность показателей на приборной панели заметить можно с помощью простого наблюдения. Например, это касается стрелки с указанием на скорость движения или объемом наполненности бензобака. В таком случае они будут либо оставаться в неподвижном состоянии, либо изменяться хаотично, независимо от внешних обстоятельств и скорости движения.
Как правило, такие сбои в системе не влияют на функционирование самого автомобиля. Но при этом сбивают водителя, предоставляя ему неверную информацию о транспортном средстве. Так, например, можно легко нахвататься штрафов за превышение скорости, даже не зная за собой такого нарушения.
Другими признаками служит мигание разных лампочек на панели и проблемы с запуском двигателя. Обнаружить сбои в системе работы в такой ситуации гораздо сложнее, поскольку признаки могут быть связаны с поломками в других узлах Чтобы узнать, что неисправность связано именно с панелью, нужно провести тщательную диагностику, которая поможет установить причину возникновения проблемы.
Совсем иная ситуация возникает случае, если отказывают все приборы на панели. В таком случае неисправность не вызывает сомнений и необходимо приступать к устранению проблемы. В большинстве случаев для решения требуется разобрать панель и заменить вышедшие из строя элементы. Выполнить такую работу можно самостоятельно, без помощи специалиста.
