Блок в салоне
Так же как и у 1 го поколения данный блок установлен в торце слева.
Схема
Назначение
| F1 | 30А электро стекло подъемники передние |
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стекло подъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стекло омыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДХО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | 7,5А лампы заднего хода, блок управления АМТ |
| F22 | 5А электро насос гидроусилителя рулевого управления |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7.5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |
По данной статье мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь!
Блок под капотом
В моторном отсеке Рено Логан 1 поколения возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.
Вариант 1
Фото – схема
Обозначения
| 597А – F1 | 60А Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034) |
| 597А – F2 | 60А Переключатель наружного освещения, монтажный блок предохранителей в салоне |
| 597В – F1 | 30А Питание платы реле |
| 597В – F2 | 25А Цепь питания реле системы впрыска |
| 597В – F3 | 5А Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| 597C – F1 | 50А ЭБУ АБС |
| 597C – F2 | 25А ЭБУ АБС |
| 597D – F1 | 40А Реле большой скорости вращения электро вентилятора (реле 236), плата реле |
| 299 – 231 | 20А Противотуманные фары |
| 299 – 753 | 20А Насос омывателя фар |
| 784 – 474 | 20А Реле включения компрессора кондиционера |
| 784 – 700 | 20А Реле малой скорости вращения электро вентилятора |
| 1034 – 288 | 20А Реле освещения дневного движения |
| 1034 – 289 | 20А Реле освещения дневного движения |
| 1034 – 290 | 20А Реле освещения дневного движения |
| 1047 – 236 | 20А Реле топливного насоса |
| 1047 – 238 | 20А Реле блокировки впрыска |
| 233 | 40А Реле вентилятора отопителя |
| 236 | 40А Реле большой скорости вращения электро вентилятора |

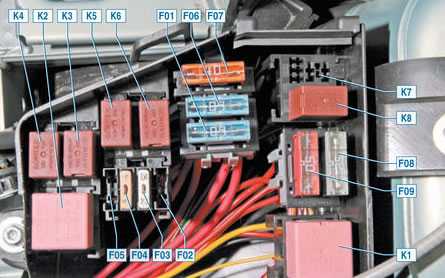

Вариант 2
Схема
Расшифровка
| F01 | 60А Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 | 30А Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 | 25А Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 | 5А Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 | 15А Резерв |
| F06 | 60А Цепь электропитания блока предохранителей в салоне |
| F07 | 40А Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08
F09 |
25/50А Цепи ЭБУ АБС |
- К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
- К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
- КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
- К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
- К5 — реле топливного насоса и катушки зажигания.
- К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
- К7 — реле насоса омывателя фар.
- К8 — реле противотуманных фар. См. информацию про F31.
По данному материалу мы так же подготовили видео материал у нас на канале. Смотрите и подписывайтесь!
А если есть что добавить или остались вопросы пишите в комментарии.
