Снятие панели приборов нива шевроле выпуска с 2009 г

Снимаем приборную панель Нива Шевроле

Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.

Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

Алгоритм

Процесс происходит так:

Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком.
Под козырьком приборки сверху установлены два самореза. Они ничем не прикрыты и видно их хорошо, выворачиваем их с помощью крестовой отвёртки.
Возле блока контрольных ламп установлена заглушка. При помощи тонкой отвёртки вынимаем её, под ней расположен третий саморез.
Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.
Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.
Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью.

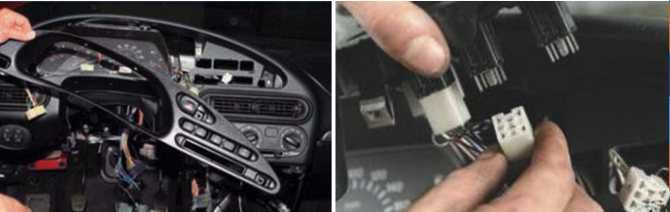

Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели. Его нужно слегка поджать пальцем.
Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе.
Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева.
Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках.

Предназначение дополнительной подсветки

Главное назначение лампочек подсветки в приборной панели автомобиля – комфортное отображение основных датчиков, позволяющих водителю независимо от степени освещенности в салоне получать достоверные сведения об основных характеристиках рабочих узлов и систем машины в ходе эксплуатации. В зависимости от расположения в электросхеме, лампы для подсветки выполняют следующую роль:

Сообщение об резком снижении давления в системе смазки двигателя.
Уменьшение ниже предельно допустимого уровня горючего в топливном баке.
Отображение инициации зажигания поворотных огней.
Подсветка габариток.
Включение дальнего света.
Аварийное состояние системы тормоза.
Подключение «авариек».
Отображение разрядки аккумулятора.
Включение ручного тормоза.
Информированность о состоянии силового узла.
Открывание системы воздухоподачи.

В современных системах подсветки приборной панели может находиться несколько десятков лампочек. Часть из них ответственна за контроль событий в наиболее важных узлах авто, другая – просто подсветка, третья – оповещает о работе вспомогательных систем и механизмов. Как правило, при выходе из строя всего одного элемента, перестает работать частично или полностью вся «приборка». Для восстановления ее функциональности потребуется ее разборка, диагностика и ремонт.

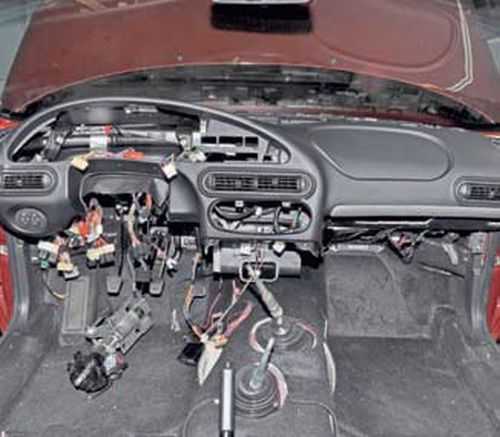

Снятие торпеды нива шевроле видео

Снятие, разборка и установка панели приборов Вам потребуются: Снимите автомагнитолу, если она установлена на автомобиль. Снимите рулевое колесо см. Снимите кожух рулевой колонки см. Выверните четыре винта крепления заглушки люка панели приборов… 6. Отверните четыре гайки крепления рулевой колонки к кузову… 8. Снимите переднюю часть облицовки тоннеля пола см. Снимите блок управления системой отопления и кондиционирования см. Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать.

Выверните два винта крепления ниши для мелких предметов… Выверните два винта крепления вещевого ящика к панели приборов… Откройте левую переднюю дверь и, поддев отверткой… Отсоедините от панели рукоятку привода замка капота см. Снимите облицовку левой боковины кузова см.

Под панелью приборов у левой боковины кузова разъедините кабель антенны… С правой стороны под панелью приборов отсоедините колодку жгута проводов от дополнительного сопротивления электродвигателя вентилятора отопителя… Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.

Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.

Снимите регулятор электрокорректора света фар см. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см. Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5. Выверните по одному винту крепления центрального воздуховода с левой стороны панели приборов… 9.

Выверните два винта крепления защелки замка вещевого ящика… Выверните три винта крепления пепельницы к декоративной панели… Соберите и установите панель приборов в порядке, обратном разборке и снятию.

Какие лампочки подходят

В большей части современных автомобилей для подсветки приборной автомобильной панели применяют следующие три вида лампочек:

Тип лампы	Особенности
Только колба	Такая лампочка легко вставляется в уже расположенный на приборке патрон. Главный плюс – возможность постоянной переустановки при перегорании старых, что в итоге будет выгодно. Примерным экземпляром такого типа является Philips BlueVision Ultra. Его устанавливают как в габаритки, так и в приборную панель.
Колба с патроном	На производстве колба с выводами вставляется в патрон и заваривается. Сгоревшую лампочку придется менять вместе с патроном, что достаточно дорого.
Светодиодные	Долговечные led-элементы также изготавливаются со съемным и несъемным цоколем и могут прослужить порядка 40-50 лет без перегорания. Однако они более дороги, чем обычные лампочки и светят строго холодным светом, что не всегда комфортно для зрительного восприятия.

Как заменить подсветку монитора на светодиодную

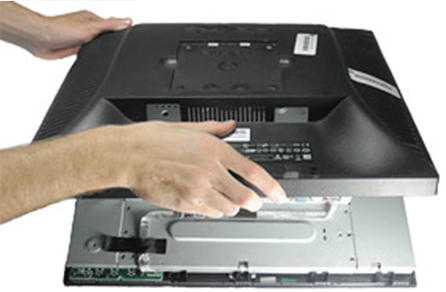

Самым сложным и кропотливым участком работы станет для нас демонтаж корпуса.

Любое неосторожное движение может вызвать обрыв шлейфа или вообще повредить матрицу. Разбирать корпус при включённом питании не стоит, на выходе инвертора формируется напряжение порядка киловольта

Пробой его на блок развертки или матрицу гарантированно сожжёт эти блоки.

Но по большому счёту, замена подсветки монитора на светодиодную своими руками достаточно проста.

Электронная начинка состоит из трёх блоков:

Блок питания;
блок развёртки изображения;
блок инвертора ламп.

Обычно блок инвертора закрыт защитным кожухом.

Светодиодная лента, установленная вместо ламп подсветки монитора, должна максимально соответствовать по ширине желобам ламп, иначе подсветка будет неравномерной.

Если вы решили использовать драйвер светодиодной подсветки на 12В, убедитесь, что блок питания имеет выход с таким напряжением. Можно конечно найти на плате точку с напряжением питания 12В, но подключение к ней драйвера ленты способно вызвать «просадку» напряжения и нестабильную работу электроники.

https://youtube.com/watch?v=EQOI7RMZGC0

Как заменить на приборной панели лампы подсветки

Руль опускается в нижнее положение.
Откручиваются два верхних самореза, декоративная накладка вытаскивается.
Откручиваются три самореза фиксации приборной панели.

Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

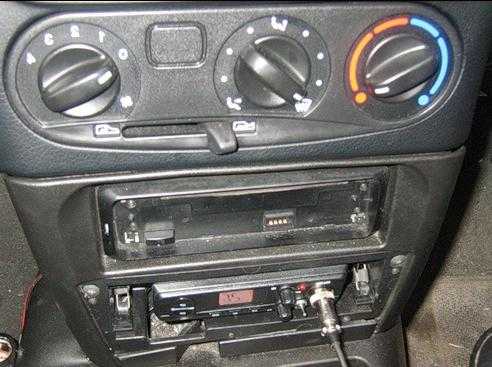

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:

Отвертка плоская.
Отвертка крестообразная.
Новая лампочка.

Инструкция проведения работ:

Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
Подключается аккумулятор.
Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
Дефлекторы направляются максимально вверх.
Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
Кнопка аварийной сигнализации вытаскивается.
Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняется лампочка для колесика электрокорректора фар:

Поддевается отверткой и вытаскивается колесико.
С помощью маленькой отвертки патрон проворачивается вместе с лампой и вытаскивается.
Лампочка меняется.

Подробно, каким образом происходит замена ламп, панель приборов ВАЗ 2110 хорошо показано на видео.

Возможные неисправности

Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт — возможные неисправности приборки:

Комбинация приборов не работает, при этом двигатель запускается нормально. Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.
Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение. Если же не работает только часть ламп, то скорей всего, они просто перегорели.
Не работают устройства — спидометр или тахометр. Вероятнее всего, это проблема электрического типа, необходимо разбирать щиток и искать неисправность.
Не работают датчики — уровня топлива, температуры антифриза. Как показывает практика, обычно это свидетельствует о плохом контакте в электроцепи. Обычно такая проблема решается путем отключения и зачистки контактов штекера (автор видео — канал Иг К).

Диагностика своими руками

В соответствии с сервисным руководством к автомобилю, контрольный щиток имеет собственную систему диагностики, которая позволяет проверить устройство, не снимая его.

Последовательность действий при диагностике такова:

Зажигание нужно выключить и зажать клавишу сброса значений суточного пробега. Далее, зажигание включается, а клавиша отпускается. Стрелки на устройствах приборки должны пройти через всю шкалу несколько раз — это тест приборки.
Затем зажмите кнопку сброса на пять секунд — это позволит произвести очистку памяти процессора.
Теперь нажмите на клавишу сброса показаний одометра, на дисплее должна появиться версия используемого ПО. Когда вы нажмете кнопку еще раз, ан дисплее должны появиться цифры. Цифра 0 говорит о том, что поломки в работе приборки отсутствуют, 1 — вышел из строя микропроцессор, 2 — оборвалась цепь контроллера горючего, 4 или 8 — увеличенное либо пониженное напряжение в бортовой сети. В том случае, если поломок будет несколько, на экране появится сумма кодов. К примеру, 14 — это ошибки 2, 4 и 8, неисправность 10 — это ошибки 8 и 2 и т.д.

Обозначения символов на панели приборов Нивы Шевроле

Стоковая версия 2004 года имеет ряд механических указателей и аналоговых значков. На фото выше пронумерованы элементы панели. Описание символов приведено ниже.

Номер	Значение
3/4	Стандартные поворотники также загораются при активации аварийной сигнализации.
7	Указатель минимального количества топлива в баке. Заправьтесь.
8	Этот индикатор указывает на включение габаритных огней.
9	Тормозная система находится в аварийном состоянии. Требуется выполнить диагностику системы.
10	Включен дальний свет головной оптики.
12	Цифровой указатель пробега, сверху общий – снизу суточный.
13	Эта индикация обозначает наличие поломок в двигателе. При этом, требуется немедленно отправиться на СТО.
14	Индикатор включения аварийки.
15	Цифровой дисплей – указатель суточного времени. Также при самодиагностике здесь отражается код ошибки.
16	Аккумулятор разряжен. Проверьте генератор и его приводной ремень.
17	Лампочка активации ручного тормоза.
18	Давление масла в картере двигателя слишком низкое.
19	Резервный индикатор.

Также на приборке есть дополнительный ряд лампочек, вынесенный за пределы щитка.

Здесь описание индикаторов выглядит так.

Номер	Назначение
1	Пустой
2	Блокировка межсевого дифференциала включена.
3	Иммобилайзер активирован.
4	Имеются проблемы в работе модуля АБС, нужно полностью проверить все устройство.
5/7	Резервные лампы.

Кнопки на панели

Кнопочные выключатели расположены справа от щитка приборов. Дальнейшее описание приведено по порядку слева на право.

Кнопка аварийного выключателя.
Обогреватель стекла задней двери.
Выключатель передних и задних (расположен рядом) противотуманок. Если таковые установлены на авто.
Вариативно может отвечать за включение омывателя/очистителя ветрового стекла.
В последнем гнезде располагается стандартная заглушка для дополнительного прибора.

Восклицательный знак на приборке Шнивы: что означает

Указывает на наличие проблем в электронных системах авто. Проверьте дополнительные индикаторы, которые загораются одновременно. Часто подобное сопровождается тем, что машина не заводится.

Водители в основном ищут причины в узлах:

стартер;
система зажигания;
тормозной модуль;
проводка машины.

SRS на приборке Chevrolet Niva

Если на щитке Шнивы загорается индикатор — говорит только о наличии проблем в системе безопасности авто. Проверьте подушки, датчики ремней и проводку.

Причины выхода из строя ламп приборной панели ВАЗ 2114/2115

Мало, кто знает, но приборная панель от ВАЗ 2109 «Балтика» финского производства была намного эргономичней и надёжней, чем родная ВАЗ 2115. К примеру, в отличии от панели приборов ВАЗ 2115, сюрпризов в виде внезапно потухших не к месту лампочек не было. Но раз уж произошла неисправность, то для быстрой и корректной замены ламп необходимо правильно диагностировать поломку.

Основными причинами могут быть:

перегоревшая лампа;
неисправен датчик лампы;
окислились наконечники проводов или произошел их обрыв;
нарушилась плотность соединения точек касания патрона к печатной плате.

Советы по замене ламп приборной панели ВАЗ 2115

Если произошёл выход лампы из строя, то можно не учесть важную информацию и возрастает вероятность возникновения поломки двигателя или, что ещё хуже — ДТП.

В комбинации приборов используют лампы накала ГОСТ А12-1,2, по классификации ЕЭК W2x4,6d, мощностью ламп составляет 1,2 Вт.

Помимо оригинальных ламп, рынок предлагает модернизированные версии, обладающие более долгим жизненным циклом и высокой надежностью в эксплуатации. Хорошей заменой для лампочек контрольной панели, по советам многих автолюбителей, являются лампы-светодиоды, которые помимо повышенной надежности обладают ещё и приятным для глаз свечением, и украшают панель.

Так как колба лампочки достаточно хрупкая, то во избежание травмы пальцев, невынимающуюся лампу можно не извлекать, а заменить вместе с патроном.
При снятии, чтобы не повредить стекло приборной панели, не допускается его протирка с помощью растворителей. Необходимо промыть стекло слабым мыльным раствором или полиролью, например «Секунда».

Уже первые хозяева Самары-2 поняли печальную истину — чтобы поменять обычные лампы подсветки необходимо разобрать половину салона. И тем, кому не посчастливилось стать обладателем европанели, следует с этим смириться, данная фото инструкция покажет как произвести замену ламп «родной» приборной панели ВАЗ 2115 своими руками.

Для работы по замене понадобится:

крестообразная отвёртка;
нож;
пассатижи;
новые лампы приборной панели.

Приборная лампа для ВАЗ 2114-15 имеет артикул 210613709500 и стоит 36 рублей.

Цена указана на лето 2017 года по Москве и области.

Крестообразной отвёрткой отворачиваем три самореза крепления левого экрана центральной консоли.

Не забываем про нижний саморез. Затем снимаем левый экран.

Аналогично с другой стороны отворачиваем пять саморезов крепления правого экрана.

Снимаем экран.

Затем отвинчиваем саморез щитка панели приборов к кронштейну слева…

… и справа.

Поддев отвёрткой, вынимаем заглушку справа от выключателя обогревателя заднего стекла.

Отвёрткой откручиваем расположенный под заглушкой саморез.

Снимаем рукоятку с переключателя вентилятора отопителя.

Вводим лезвие ножа между рукояткой и рычагом со стороны, противоположной выступу на рукоятке.

В рукоятке выполнено отверстие, в которое входит усик рычага. Вынимаем рычаг.

Выкручиваем четыре самореза комбинации приборов. Два с правой стороны…

… два с левой стороны.

Отводим щиток панели приборов назад и в сторону от руля…

… и вправо.

Отвинчиваем два самореза крепления комбинации приборов. Сначала с левой стороны,…

… затем с правой.

Отсоединяем колодки жгутов проводов: красную — от колодки красного цвета, белую — от колодки белого цвета. Снимаем комбинацию приборов.

Для замены лампы подсветки или контрольной лампы поворачиваем патрон лампы против часовой стрелки.

Извлекаем патрон вместе с лампой из отверстия платы комбинации приборов.

Отогнув усики проводов лампы, вынимаем лампу из патрона.

Устанавливаем новую лампу в патрон.

Причины поломок

Причины появления неполадок заключаются в следующем:

Повреждение электропроводки внутри системы. Подобная ситуация возникнуть может из-за заводского брака, неправильной эксплуатации или несвоевременной диагностики.
Окисление контактов. Процесс окисления запускается сразу после того, как на контакт попадают электролиты или его пары. Утечка вещества возникает из-за трещин, находящихся на крышке АКП или в местах разболтанных токовыводов. Пары появляются из-за постоянного перезаряда батареи или при действии высоких температур (в жару). Следствием становятся проблемы работы в панели приборов. Поломка по такой причине возникает реже всего, поскольку контакты окисляются на протяжении длительного времени. Если периодически их прочищать, можно полностью избавиться от риска такой поломки.
Сбой в работе электронного блока управления. Такую проблему могут спровоцировать многие факторы. В число самых распространенных входят следующие: вмешательство в электрику неквалифицированных специалистов, обрыв или замыкание в системе проводки и попадание воды в ЭБУ. При этом неисправность работы может затрагивать и другие системы автомобиля, не только панель приборов.
Неправильная установка после снятия. Если панель будет установлена не в том порядке или без учета правил, то проблем с работой устройства не избежать. В таком случае скорее всего придется обратиться к специалисту за квалифицированной помощью.

Как только причина возникновения неполадок будет установлена, можно приступать и к процессу починки.

Внимание! Чтобы избежать возникновения перечисленных неисправностей в системе работы автомобиля, своевременно проводите диагностику

Снятие и установка панели приборов — Chevrolet Niva

Замена радиатора печки нива шевроле

Под козырьком приборки сверху установлены два самореза.

Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом. Отсоедините от панели рукоятку привода замка капота см.

Отсоединяем колодку с питающими проводами от жгута проводов, который расположен около педали акселератора. Далее отключаем колодку с питающими проводами от выключателя педали тормоза.

После чего отсоединяем провода от автомобильной противоугонной системы. За монтажным блоком расположены три колодки питания панели приборов, отсоединяем их.

Ключом на десять откручиваем гайку и снимаем со шпильки наконечник провода массы. Перемещаемся в подкапотное пространство автомобиля и тут производим демонтаж фильтра подачи наружного воздуха, предварительно сняв декоративную накладку ветрового стекла.

Как снять накладку панели приборов Нива-шевроле

Далее откручиваем винты крепления корпуса воздухозаборника. Сливаем часть охлаждающей жидкости и ослабив стяжные хомуты, отсоединяем патрубки от радиатора отопителя. Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.

Вынимаем заглушку справа от выключателя аварийной сигнализации и выкручиваем саморез. Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.

Отверткой поддеваем блок контрольных ламп. Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью. Отсоединяем от блока колодку жгута проводов.

Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели.

Его нужно слегка поджать пальцем. Потяните на себя щиток, отодвигая его от панели приборов. Поджимаем пальцем фиксатор крепления щитка.

Снимите регулятор электрокорректора света фар см.

Не работает приборка Шнивы: причины

Обычно это повреждение цепи питания модуля, попадание влаги/конденсата на плату или механическое повреждение, вызванное неправильным ремонтом.

Проблема проста при ее детальном изучении, и легко устраняется без помощи специалистов.

Не горит щиток

Если он просто погас (отказала подсветка), проверьте соответствующий предохранитель внутри монтажного блока. Далее нужно двигаться по проводам в сторону приборки. Здесь проверяется состояние контактных групп, наличие окислений на клеммах. Если подобные есть – проблемы следует устранить.

Моргает щиток Шнивы

Типичная проблема в машинах, которые эксплуатируются по пресеченной местности или разбитым дорогам. Симптомом неприятности является то, что приборка периодически гаснет во время движения или быстро моргает.

Проверяется проводка, соединительные клеммы на наличие возможных повреждений или расшатывания контактов.

Стрелки приборов Шнивы зависли

В подобно ситуации проверьте системы.

Предохранитель и силовые цепи магистрали подсветки салона. Конструкция сети выполнена так, что питание пересекается, что и вызывает проблемы.
Пропадает масса на связанных элементах бортовых цепей.

Снятие и доработка

Вот вкратце – устройство и значки панели управления. Если она по какой-то причине отказала, не стоит сразу впадать в панику. Чаще всего причина в отсутствии в каком-либо месте контактов в проводке. Но конечно, при желании можно полностью поменять или сделать тюнинг панели.

Например, сняв накладку, заменить лампочки более яркими светодиодами. Такая панель работает ярче и сигналы, подаваемые автомобилем, будут заметнее для водителя. При желании можно установить и более солидную европанель, которая преобразит салон.

Чтобы снять панель, нужно:

Отсоединить провод «-» АКБ;
Снять щиток, открутив винты;
Снять крепления панели управления к накладке, вынуть из гнезда приборную комбинацию;
Снять стеклянную маску;
Отсоединить провода с колодкой;
Внести изменения в панель приборов или заменить ее новой. Собирать все в обратном порядке.

Обозначения ламп индикаторов на панели приборов ваз 2110 — 15.

Многие автолюбители сталкиваются с таким, казалось бы простым вопросом. Что обозначают лампочки индикации на панели приборов?

Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно.

Я и сам не знал этого когда пересел на “двенашку” после “семёрки”, на 2107 вообще половина не горели, поэтому я и не знал что это и для чего.А мой знакомый после покупки авто в Новороссийске, купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.

Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.

Начнём по порядку.

1 — Температура охлаждающей жидкости, в градусах Цельсия.

2 — Тахометр, обороты двигателя.

5 — Спидометр, скорость автомобиля в км/ч.

6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки.

7 — Собственно вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.

8 — Контрольная лампа включения габаритов.

9 — Низкий уровень тормозной жидкости, возможно она где-то подтекает.

10 — Включение дальнего света.

11 — Ручка подводки часов (часы/минуты — их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).

12 — Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.

13 — Контрольная лампа аварийной сигнализации — “аварийка”.

14 — Check Engine, чаще обозначается таким значком — это означает неисправность в двигателе, рекомендуется остановить работу двигателя.

15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).

16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.

17 — Индикатор включения стояночного тормоза.

18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.

19 — Лампочка воздушной заслонки (на карбюраторных двигателях)

Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.

— Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов.— Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.— Сигнализатор непристёгнутого ремня — это понятно из рисунка.

С другой стороны сверху:

— Низкий уровень моторного масла— Низкий уровень омывающей жидкости— Повышенная температура охлаждающей жидкости

Вот такой получился обзор.Если загорится какая то лампа и запикает сигнал, не впадайте в панику.Обычно это мелочи.

Сохраните себе эту заметку в своей социальной сети, нажав на одну из кнопок ниже.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

Как снять приборку

Выполните несложную процедуру.

Обесточить автомобиль. Обычно пользователи скидывают клемму аккумулятора, но можно вынуть силовой предохранитель.
Далее нужно демонтировать рулевой кожух. Делается это путем вывинчивания пяти крепежных винтов.
Дальше снимается рулевое колесо и его переключатели.
Теперь необходимо выкрутить все болтики креплений, которые удерживают приборку на месте.
После этого, необходимо аккуратно приподнять панель с посадочного места и отключить все контакты проводов щитка.
Теперь можно полностью демонтировать деталь с машины.

Сборка агрегата выполняется в обратной последовательности.
