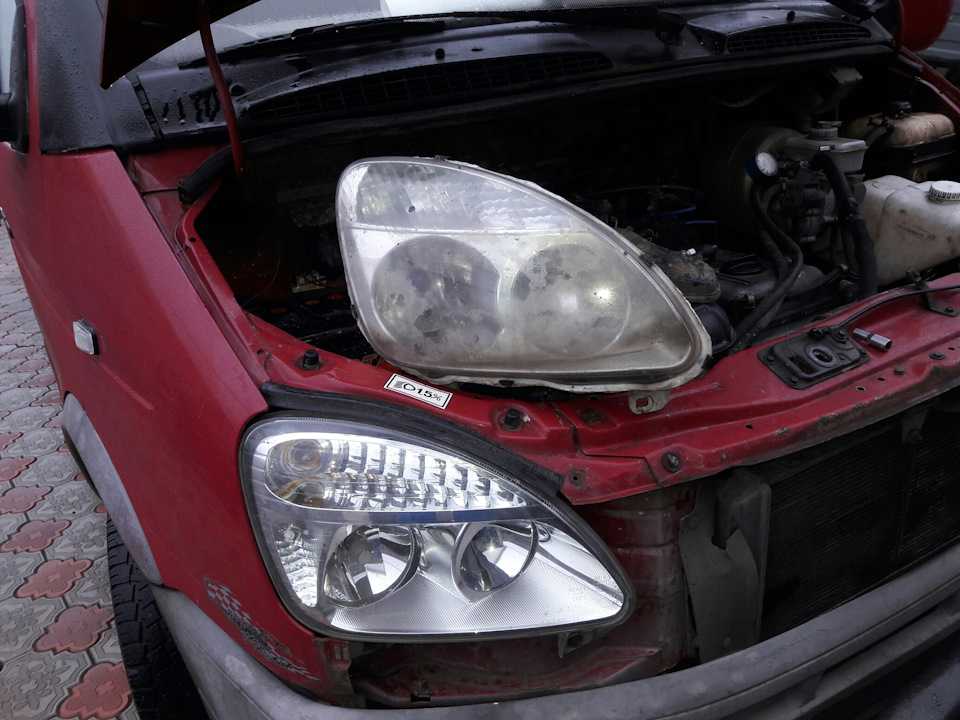

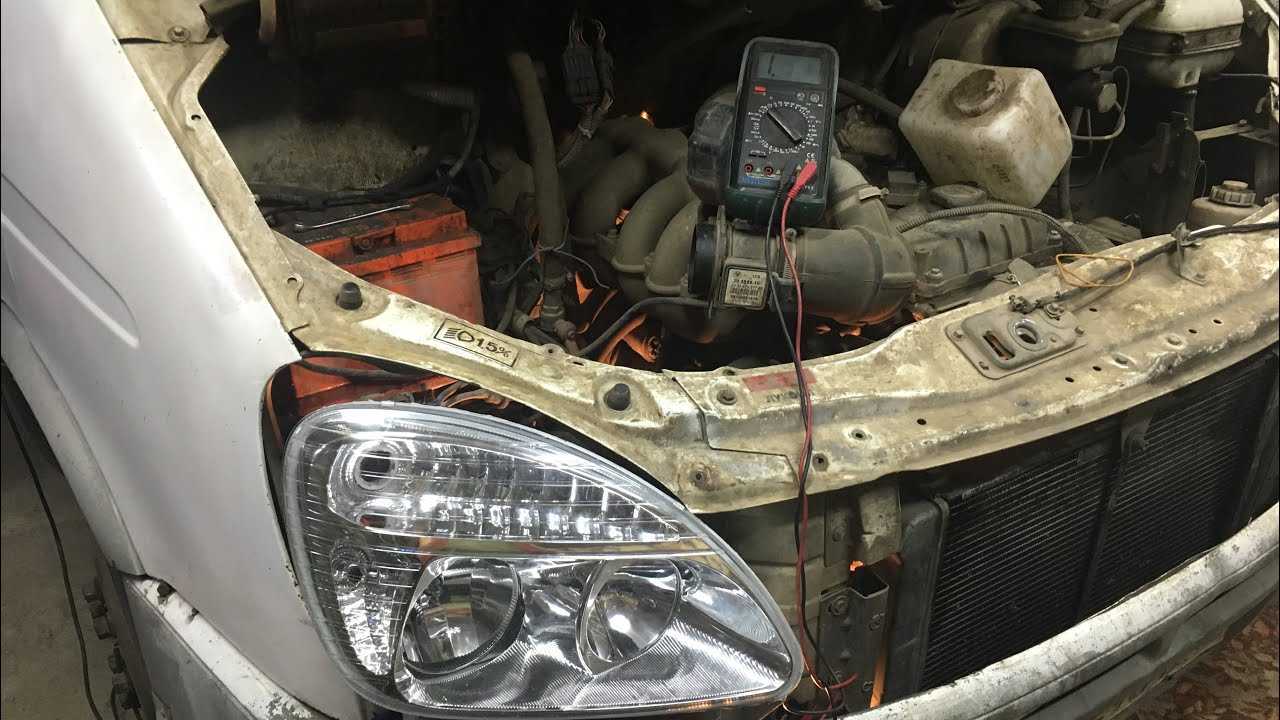

Замена и регулировка фар автомобиля газель

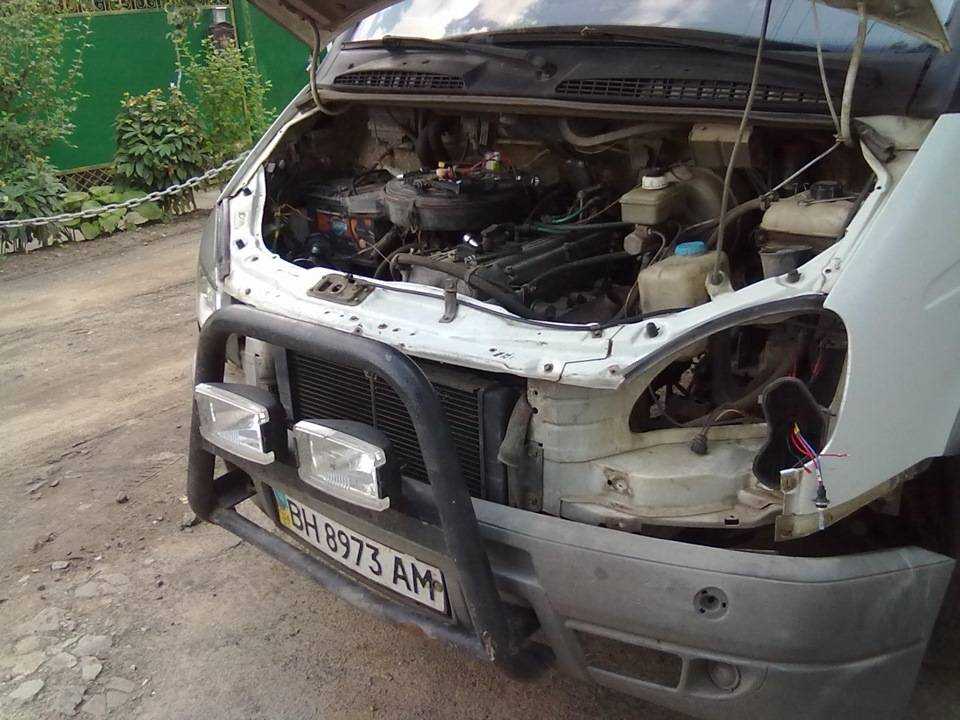

Установка светодиодной балки и закон 2021 г.

Основная нормативная база: 12.5 КоАП РФ часть 1,2,3, 12.20 КоАП РФ, ТР ТС 018/2011 п.77, ПДД, п. 19.6, 3.7 и 3.8 КоАП РФ.

Под данный пункт попадает также: кенгуру, багажник, изменения бампера в виде спойлера, изменение пружин в подвеске, рессор, лифтинг автомобиля.

За все эти изменения полагается штраф в 500 руб. Но для получения данного штрафа необходимо доказать инспектору ГИБДД, что изменения подходят под 12.5 часть 1 КоАП РФ.

Инспектору же интереснее подвести вас под 12.5 часть 3 КоАП:

Балки попадают под конструктив светового световозвращающего приспособления не соответствующего требованиям Основных положений по допуску транспортных средств к эксплуатации. Информации о свете там мало:

Как видим, все сводится к фиксации установки балки как изменение конструкции транспортного средства. Отсюда и желание инспектора подвести вас именно под 12.5 часть 3 КоАП РФ с лишением прав управления на 6-12 месяцев с конфискацией незаконно установленной балки. На практике для изъятия необходим протокол изъятия и 2 понятых и видеокамеры, по этой причине изъятие происходит редко.

Что же делать, как узаконить установку светодиодной балки?

В первом случае (пункт 1) необходимо получить бумагу от производителя о том что данное светодиодка может эксплуатироваться на данной марке и модели авто. Для это при покупке света требуйте сертификат соответствия РСТ, в большинстве случаев это добровольный сертификат от производителя.

Во втором случае придется заморочиться и согласовать изменения в конструкторскую документацию.

Дополнительно

Часть автомобилистов вешает на балку чехол. Необходим ли он? Да, во-первых он защищает балку от летящего во время движения мусора, во-вторых, гарантия, что балка не будет применяться по ходу движения в направлении встречного транспорта, в-третьих, защита от инспектора как весомый аргумент, что не используете ее. При наличии сертификации максимум выдадут штраф в 500 руб., либо отпустят.

Что же касается включения через пониженную передачу, то нигде нет информации о необходимости данного подключения. Главное, чтоб не использовали в направлении встречно идущего транспорта. Согласно ПДД РФ п.19.6.:

В противном случае ожидает штраф по 12.20 КоАП РФ:

Какой цвет свечения фар запрещен

При использовании светодиодной балки на дороге с движущимся в встречном или попутном направлении транспортом эксплуатация балки запрещена, независимо от размера, мощности и цвета свечения.

В случае фар, согласно ПДД РФ «Приложение. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств»:

Вывод: цвет проходит белый и желтый. При использовании белого встречал информацию о штрафе в 500 руб. по 12.5 ч.1 КоАП РФ. При записи сотрудником ГИБДД в протокол необходимо обязательно проверять указание цвета свечения, иначе последствия могут быть непредсказуемыми.

Замена ламп автомобиля ГАЗель Некст

При замене лампы дальнего/ближнего света не касайтесь пальцами колбы лампы, так как из-за высокой температуры колбы любые загрязнения поверхности (например, отпечатки пальцев) сгорают в процессе работы, оставляя почернения.

Это ведет к локальным повышениям температуры колбы, которые могут стать причиной ее разрушения.

При установке следует держать лампу за цоколь, а при случайном соприкосновении с колбой тщательно протереть колбу тканью (например, из микроволокна), не оставляющей волокон.

Замена лампы дальнего/ближнего света

Открываем капот и отсоединяем минусовую клемму аккумулятора.

Снимаем резиновую заглушку лампы дальнего/ближнего света.

Отсоединяем колодку проводов от выводов лампы

Выводим из зацепления к крючками пружинный держатель лампы

Извлекаем лампу

Устанавливаем новую лампу в обратном порядке

Замена лампы габаритного света

Открываем капот и отсоединяем минусовую клемму от аккумулятора.

Снимаем резиновую крышку лампы

Извлекаем патрон вместе с лампой из корпуса и вынимаем лампу

Устанавливаем новую лампу в обратном порядке.

Замена лампы дневного ходового огня

Отсоединяем минусовую клемму аккумулятора. Нажимаем на фиксатор колодки проводов и отсоединяем колодку от патрона лампы.

Поворачиваем патрон лампы дневного ходового огня против часовой стрелки и вынимаем ее из патрона.

Вставляем в патрон новую лампу и устанавливаем патрон на место.

Замена лампы переднего указателя поворота

Поворачиваем против часовой стрелки патрон лампы

Извлекаем патрон из блок-фары

Немного утопите лампу в патрон, поверните против часовой стрелки и выньте ее из патрона

Устанавливаем лампу в обратном порядке.

Замена лампы противотуманной фары

Снимаем соответствующий подкрылок (статья – Снятие и установка подкрылков и бампера ГАЗель Некст)

Отжимаем фиксатор крепления колодки проводов и отсоединяем колодку от лампы противотуманной фары.

Поворачиваем лампу против часовой стрелки

Вынимаем ее из отражателя

Нельзя касаться пальцами колбы лампы

Устанавливаем новую лампу в обратном порядке

Замена лампы в повторителе поворотов

Выкручиваем винт крепления рассеивателя

Снимаем рассеиватель

Немного утапливаем лампу, поворачиваем против часовой стрелки и вынимаем лампу

Вставляем новую лампу в патрон

Устанавливаем рассеиватель.

Замена ламп в заднем фонаре

Выкручиваем четыре винта крепления рассеивателя заднего фонаря

Снимаем рассеиватель

Немного утапливаем лампу в патрон, поворачиваем против часовой стрелки и вынимаем лампу из патрона.

Устанавливаем лампы и рассеиватель.

Замена ламп освещения номерного знака

Если фонари установлены в противоподкатном брусе рамы:

Выкручиваем винт крепления рассеивателя

Снимаем рассеиватель

Нажав на лампу, поворачиваем ее против часовой стрелки и извлекаем лампу

Устанавливаем лампу в обратном порядке

Если фонари установлены на задней поперечине платформы кузова:

Поддеваем отверткой

Извлекаем фонарь освещения номерного знака

Сдвигаем с фланца фонаря резиновый колпак

Отсоединяем колодки с проводами от клемм фонаря

Отжимаем пружинный контакт и извлекаем лампу

Устанавливаем лампу в обратном порядке.

Замена лампы плафона освещения кабины

Поддеваем край рассеивателя плафона

Откидываем рассеиватель на шарнире

Отжимаем пружинный контакт и вынимаем лампу

Устанавливаем лампу в обратном порядке

Замена лампы выключателя аварийной сигнализации

Выкручиваем два винта в углублениях нижней части кожуха

Тянем вверх

Снимаем верхнюю часть кожуха

Отжимаем фиксатор

Снимаем кнопку выключателя

Вытягиваем из патрона бесцокольную лампу

Устанавливаем лампу в обратном порядке

Лампы, применяемые на автомобиле:

Наименование	Тип	Мощность, Вт
Фары
Ближний/дальний свет	H4	55/60
Габаритные огни	W5W	5
Указатели поворота	PY21W	21
Дневной ходовой огонь	PY21W	21
Противотуманная фара	H11	55
Боковой указатель поворота	PY21W	21
Плафон освещения кабины	C10W	10
Задние фонари
Указатель поворота	PY21W	21
Габаритные огни	R5W	5
Стоп-сигнал	PY21W	21
Противотуманный свет	PY21W	21
Свет заднего хода	PY21W	21
Контрольная лампа выключателя аварийной сигнализации	А12-1,2	1,2
Фонари освещения номерного знака	W5W	5
Освещение прикуривателя и розетки	А12-1,2	1,2

Как выполнить регулировку

Чтобы отрегулировать фары на газели, понадобятся:

• заправленный и снаряженный автомобиль с накачанными шинами;
• горизонтальная и ровная площадка.

Под «снаряженной» подразумевается масса автомобиля с домкратом, запасным колесом и инструментом. Рекомендуется проводить процедуру в пасмурную погоду или темное время суток, так будет лучше виден результат настройки света фар.

Необходимые инструменты и материалы

Для регулировки нужны:

• крестовая отвертка;
• в зависимости от модели машины может пригодиться ключ-шестигранник на 4 и 6;
• экран с разметкой, им может служить фанерный лист 1 на 2 метра, стена гаража или другая плоская горизонтальная поверхность;
• что-нибудь плотное для блокировки света – фанера, тряпка и пр.

Для настройки фар Газели следует положить в автомобиль груз в 75 кг или посадить в салон помощника примерно с таким же весом, это требуется для правильной развесовки.

Пошаговая инструкция и схема работы

Регулировка фар Газели своими руками протекает в несколько этапов:

1. Машину заправляют, накачивают шины до номинального давления, проверяют, чтобы на месте находился домкрат, запасное колесо, прочие инструменты из комплекта.
2. Автомобиль ставят на ровную горизонтальную поверхность, в 5 метрах перед экраном.
3. Для точности регулировки экран размечается. Образец:

   Приведены два варианта разметки: A – для маркировки на рассеивателе AL; B – для рассеивателей ОСВАР. Условные обозначения: размер h – высота света, этот размер должен быть равен расстоянию от центра фар до поверхности площадки; V-V – ось Газели.

4. При наличии электрокорректора его ручку выставляют в 0.
5. На место водителя усаживаются помощника или укладывают груз. Газель после этого несколько раз качают, чтобы кузов правильно выставился относительно колес. Потом нагрузка убирается.
6. Далее включают ближний свет. Регулировка проводится на фарах по очереди, вторую на время настройки нужно прикрыть. Для этого можно использовать руку, лист фанеры, плотную тряпку, другой перекрывающий свет подручный инвентарь.
7. Проводят регулировку в вертикальной и горизонтальной плоскостях. Конструкция светового модуля:

   На рисунке:1 – рассеиватель; 2 – патрон поворотного сигнала; 3 – ручка регулировки по горизонтали; 4 – крышка лампочки ближнего освещения; 5 – регулятор вертикального положения; 6 – разъем для проводов; 7 – крышка лампочки дальнего освещения; 8 – корпус; H1, H7 – лампочки ближнего и дальнего света; PY21W – лампа поворотного указателя; W5W – габаритный огонь.

8. Ручкой 3 и отверткой в гнезде 5 регулируют свет, пока верхняя граница потока не совместится с линией на экране X-X, а линии G-G и D-D с центрами пучков левой и правой фары соответственно.
9. После настройки одной нужно аналогично настроить вторую.

Читать дальше: Как открыть дверь киа спектра

Иногда регулировки не помогают, при исправном управлении и винтах C и D фары не встают на свое место или быстро сбиваются. Это типичная болезнь старых Газелей. Автомеханики считают, что причина тому перекос гнезд оптики и прочих силовых кузовных элементов. Новые автомобили этому подвержены меньше.

Когда требуется регулировка

Настройка проводится не каждый день, хотя проверять ее корректность стоит регулярно. Она выполняется:

• при смене ламп;
• после смены блока головной оптики;
• через каждые 30 тысяч километров пробега по регламенту техобслуживания Газелей;
• после ДТП или механического повреждения ТС.

Также регулировку делают, если водитель Газели замечает изменение светового потока. По мере использования автомобиля фары могут смещаться, вместе с ними меняется конфигурация светового пятна. В таких случаях они начинают светить выше или ниже, пятно смещается в стороны.

Корректность настройки важна для безопасности других водителей: неотрегулированные фары станут слепить встречный поток, что может привести к аварии.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

1. Разницу в объемах шин.
2. Состояние пружин, находящихся в подвеске.
3. Полное распределение всевозможных нагрузок.
4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

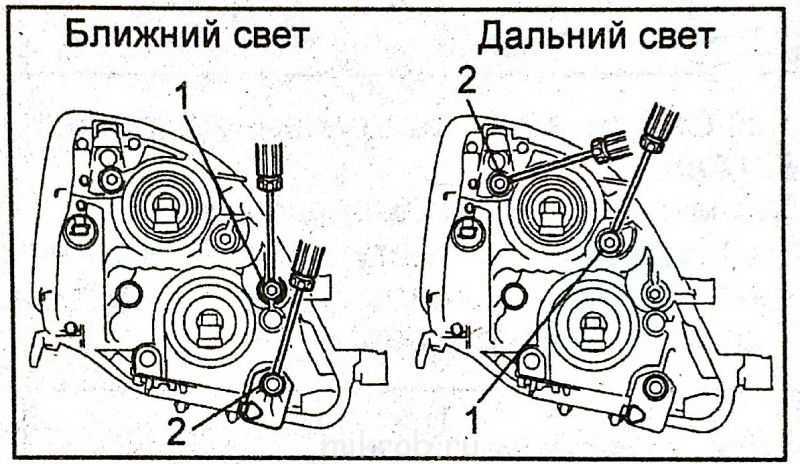

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Исправление Газель Бизнес Возможности

Газель Бизнес — это современная версия автомобиля, которая также оснащена корректором фар, но есть возможность ручной регулировки, если корректор вышел из строя или требует полной регулировки.

У компании есть два винта для регулировки: 6-мм шестигранник по вертикали и пластиковая ручка для горизонтальной регулировки. Эта газель

оснащена новой комбинированной оптикой, поэтому мастера рекомендуют удвоить расстояние от экрана до 10 метров.

Обычно процедура коррекции выполняется на сервисной станции с соответствующим оборудованием, но это можно сделать вручную. Даже при минимальном оснащении эти манипуляции под силу каждому водителю.

Источник

Неправильная регулировка фар вызывает неудобства не только у водителя автомобиля, но и у других участников дорожного движения. В то же время фары светят либо «перед носом» автомобиля, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же суть регулировки фар и можете ли вы сделать это самостоятельно?

READ Регулировка Омывателей Лобового Стекла Nissan Qashqai

Чтобы лучше понять процесс регулировки фар своими руками, мы добавили подробные видеоинструкции, которые вы можете найти в конце этой статьи.

Мы разделили этот материал на две части: теоретическую и практическую, которая включает в себя схему регулировки фар и инструкции по ее использованию.

Стекло линзы фары имеет рисунок определенной формы, который создается рифленым углублением, которое рассеивает и направляет свет так, что, с одной стороны, улучшается видимость и освещение дороги, а с другой стороны, при наличии правильного фары регулировка, вероятность ослепления водителей уменьшается.

1. Рисунок на стекле фар «обрезает» луч света вдоль верхнего края, так что он направлен немного ниже уровня глаз водителя автомобиля. В то же время рассеиватель увеличивает ширину луча, обеспечивая тем самым необходимое освещение коридора.
2. Оптимальный уровень освещенности правой части дороги достигается путем «поднятия» правой части светового луча (см. Схему регулировки фар чуть ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Как он работает

Он состоит из:

1. Регулятора с ручкой управления. Он установлен в герметичном сосуде с жидкостью
2. Трубок – две штуки на каждую фару. По ним передается давление от регулятора к исполнительным механизмам на отражателях
3. Рабочих поршней. Они же механизмы, отвечающие за изменение положения отражателя. К ним через трубки передается изменение давления от регулятора и в зависимости от него, шток выдвигается или утапливается в глубь поршня корректора.

Разберем принцип работы подробнее

Вся эта система герметичная. В гидрокорректор фар заливается тосол или жидкости на его основе. Это необходимо, чтобы во время морозов она не замерзла и система не утратила герметичности, разорвав пластиковые трубки.

Водитель, вращая регулятор в салоне по часовой стрелке, приводит в движение поршень, который находится в главном цилиндре гидрокорректора. Он имеет резьбовую часть. Вращением шток корректора вкручивается в полость цилиндра, создавая в нем избыточное давление. Простыми словами – он начинает давить на жидкость, залитую в него.

Это давление по трубкам передается в рабочие цилиндры, расположенные в обеих фарах. Избыточное давление, которое в них создается, выталкивает поршни наружу. Тем самым поднимаются отражатели вверх. Чтобы понять, как это работает, разберем конструкцию блок-фары подробнее.

Advertisement

Внутри фара состоит из:

1. Рефлектора
2. Верхнего держателя
3. Регулировочного рычага
4. Возвратной пружины
5. Винта регулировки в вертикальном направлении
6. Штока гидрокорректора
7. Нижней опоры

К рефлектору крепится верхний держатель отражателя фары. Он соединен с рычагом, который верхним концом упирается в винт вертикальной регулировки, а вторым в шток корректора. Возвратная пружина прижимает рычаг к задней крышке фары, опуская рефлектор максимально вниз.

Реклама:

Поршень рабочего цилиндра гидрокорректора выдвигается вперед, толкая рычаг. Он, имея верхнюю точку опоры на регулировочном винте, тянет верхней своей частью рефлектор назад. Отражатель меняет свой угол наклона, относительно горизонтальной линии и фара начинает светить вверх.

Водитель крутить салонный регулятор корректора в положении «2» или «3», давление в системе уменьшается, рабочие поршни утапливаются в глубь цилиндров. Рычаг, под действием возвратной пружины, прижимается к задней стенке, толкая вперед рефлектор. Отражатель опускается, световой пучок светит вниз.

Часты случаи, когда водитель замечает, что фары светят вниз, регулировка корректором не дает нужного результата, направление светового пучка не меняется. Это происходит из-за поломок в системе гидрокорректора фар. Давайте разберем подробно.
