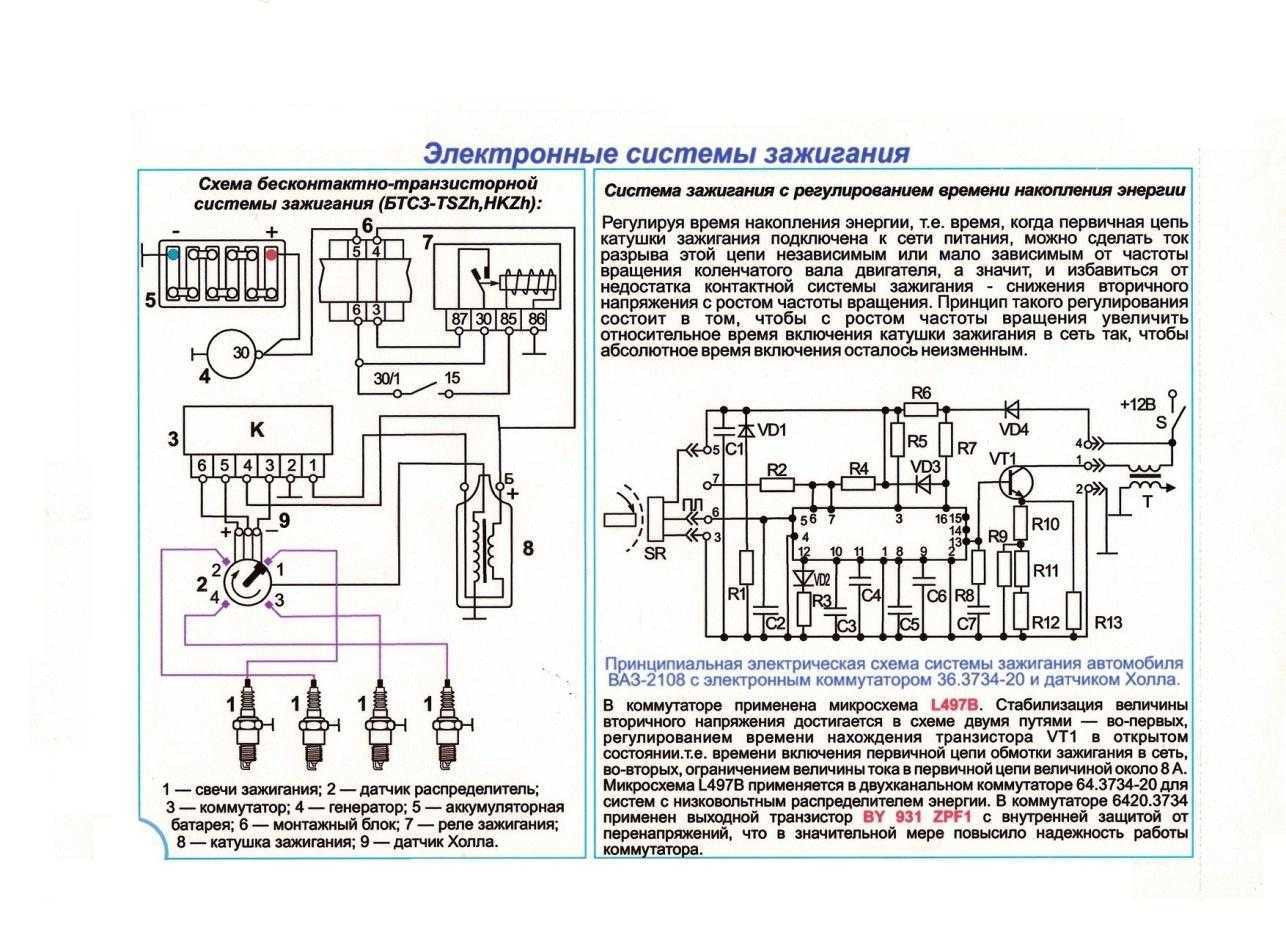

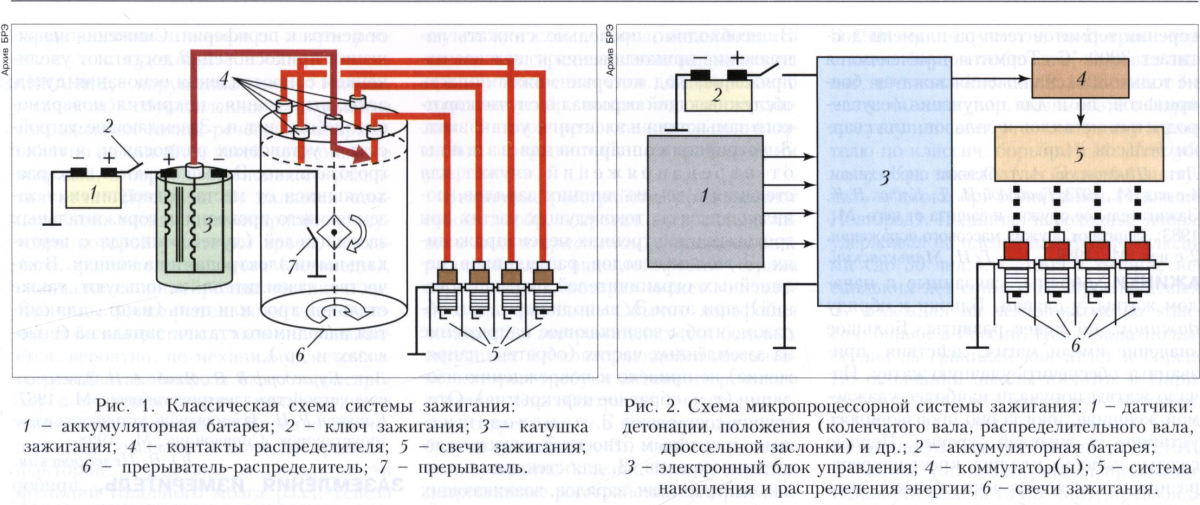

Схема системы зажигания
В общей схеме системы зажигания катушка располагается между АКБ и распределителем зажигания, за которым дальше стоят свечи. Параллельно с катушкой подсоединен прерыватель (в старых автомобилях) или ЭБУ для регулировки подачи заряда – в новых. Постоянный низковольтный ток от батареи (или генератора) поступает на катушку. Прерыватель отрабатывает периодические разрывы в цепи (об этом чуть дальше, в описании принципа работы). Катушка генерирует высоковольтный ток, который через трамблер поступает на нужную свечу. Независимо от того, какая система управления используется в автомобиле (механическая или электронная), схема зажигания не меняется по принципу, а только совершенствуется по форме.
Схема работы системы зажигания с катушкой
Если любой из элементов системы дает сбой, это сразу отражается на режиме работы двигателя. Поэтому катушка так важна.
Характеристики высоковольтных проводов
Основные характеристики высоковольтных проводов — электрическое сопротивление. Высоковольтный провод является источником радиопомех, и помет тем больше, чем меньше электрическое сопротивление провода. Снизить уровень помех можно двумя способами — установкой резистора в высоковольтном тракте, или повышать сопротивление самих проводов. Сегодня прибегают к обоим способам, поэтому провода делятся на три группы по сопротивлению:
- С «нулевым» сопротивлением — провода с медными жилами, их удельное сопротивление не превышает 0,022 Ом/м;
- С низким распределенным сопротивлением — провода с неметаллической жилой и индуктивным типом сопротивления, их удельное сопротивление лежит в пределах 1-6 кОм/м;
- С высоким распределенным сопротивлением — провода с неметаллической жилой и резистивным типом сопротивления, их удельное сопротивление лежит в пределах 12-40 кОм/м.
Проверка катушки на ВАЗ 2101-2110
Сначала рассмотрим последовательность действий по проверке на автомобилях ВАЗ. Причем проверка на ВАЗ-2101 и ВАЗ-2110 карбюратор не отличается, разница только в показаниях.
Далее сам процесс проверки:
Тестировать катушку лучше, когда она демонтирована с авто. Перед началом снятия отключаем «минусовую» клемму с АКБ. От катушки отсоединяем провода с боковых выводов, а также центральный провод. Провода от боковых выводов лучше пометить, чтобы при установке их не перепутать.
Послабляем крепление катушки и извлекаем ее
Перед проверкой мультиметром, очищаем ее от пыли и грязи, особенно уделяя внимание выводам. Затем осматриваем ее на наличие внешних повреждений
Если таковые имеются, дальнейшая проверка бессмысленная, ее лучше сразу заменить;
Проверяем первичную обмотку. Для этого мультиметр переводим в режим омметра и его щупы подсоединяем к боковым выводам. На разных моделях ВАЗ применялись различные типы катушек, поэтому нужно знать, какие показания сопротивления для них являются правильными. Так, для модели Б-117А , использовавшаяся на классически моделях (ВАЗ-2101-2107) сопротивление первичной обмотки составляет 3,07-3,5 Ом. А на классических моделях с бесконтактной системой используются катушки с маркировкой27.3705 данный параметр составляет0,4-0,5 Ом. На автомобилях ВАЗ-2108-21099, а также ВАЗ-2110 карбюратор используются модели с номерами —3122.3705 и 8352.12. Для первой из них нормальным считается сопротивление первичной обмотки в диапазоне0,39-0,47 Ом, а для второй –0,37-047 Ом;
Следующий проверяется вторичная обмотка. Для этого мультиметр переводим в режим измерения в кОм, один из его щупов оставляем на боковом выводе, а второй подключаем к центральному выводу. Для исправной катушки Б-117А сопротивление вторичной обмотки должно составлять 7,4-9,2 кОм. У модели 27.3705 данный параметр должен находиться в районе5,0 кОм, у 3122.3705 –0,4 кОм, а у 8352.12 –1,0 кОм;
Последним проверяется сопротивление изоляции. Чтобы замерить этот параметр мультиметр переводим в режим измерения в МОм. Для измерения один щуп подсоединяем к корпусу катушки, а второй подключаем к каждому выводу поочередно. При замерах этого параметра на всех указанных моделях мультиметр должен показывать не менее 50 МОм;
Если хоть какой-то из параметров не совпадает с указанными значениями, значит, катушка неисправна и подлежит замене.

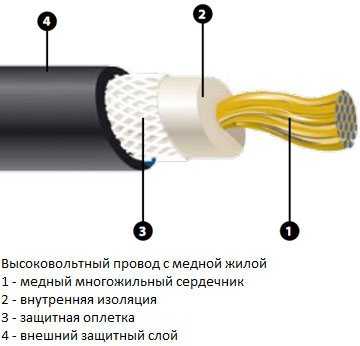

Что такое высоковольтный провод
В бензиновых двигателях внутреннего сгорания воспламенение горючей смеси осуществляется принудительно с помощью высоковольтного искрового разряда. За формирование и распределение разрядов по цилиндрам отвечает система зажигания. Одно из важнейших мест в системе зажигания занимают высоковольтные провода, подающие импульс тока высокого напряжения на свечи зажигания.
Высоковольтные провода имеют следующее место в системах зажигания:
- Между коммутирующим устройствам и свечами зажигания. В контактных системах зажигания таким устройством является распределитель (трамблер), в бесконтактных — датчик-распределитель, в микропроцессорах — коммутатор;
- Между катушкой зажигания и коммутирующим устройством.
Количество проводов соответствует количеству свечей, еще одним или двумя проводами соединяется катушка с коммутирующим устройством.
Как проверить модуль зажигания
Диагностика модуля зажигания современных двигателей с электронным впрыском топлива может быть проведена довольно просто и быстро, если у вас есть хотя бы небольшое знание основных понятий электротехники и навыки чтения более легких электрических схем. Это устройство отвечает за все азы работы двигателя, и в случае неисправности зажигания вы вряд ли надолго никуда уедете.
Модуль зажигания – это сложное электрическое устройство, способное генерировать ток примерно 30 000 В и передавать его на свечи зажигания. Соединение модуля зажигания со свечами зажигания осуществляется кабелями высокого напряжения.
Модуль зажигания еще называют катушкой зажигания, это название чаще встречается у автовладельцев. Модуль зажигания находится под капотом автомобиля. Чтобы найти его, достаточно взглянуть на провода высокого напряжения. Один конец провода подключается к свечам зажигания, а другой – к модулю.
Как работает модуль зажигания?
Электронный блок управления подает постоянный ток на обмотку катушки, проверяя ее работу. Высокое напряжение генерируется и передается на свечи в нужный момент.
В состав модуля зажигания входят две катушки, два переключателя, пластиковый корпус и выводы для высоковольтных кабелей. Катушки связаны с цилиндрами, один из которых – с первым и четвертым, а второй – со вторым и третьим.
Как определить исправность модуля зажигания?
В случае неисправности модуля зажигания может наблюдаться следующее:
· Нестабильность холостого хода.
· Потеря мощности двигателя.
· Возможны провисания при разгоне.
Выход из строя 1-4 или 2-3 цилиндров.
При обнаружении любого из вышеперечисленных симптомов необходимо обратить внимание на модуль, а дополнительно нужно будет проверить некоторые датчики: скорости, холостого хода и массового расхода воздуха. Для проверки модуля зажигания необходимо измерить значения сопротивлений на двух выводах катушек, на приборе они должны соответствовать 5,4 кОм
Для проверки модуля зажигания необходимо измерить значения сопротивлений на двух выводах катушек, на приборе они должны соответствовать 5,4 кОм.
Если при проверке выяснилось, что модуль зажигания неисправен, его нужно заменить, можно попробовать отправить в ремонт.

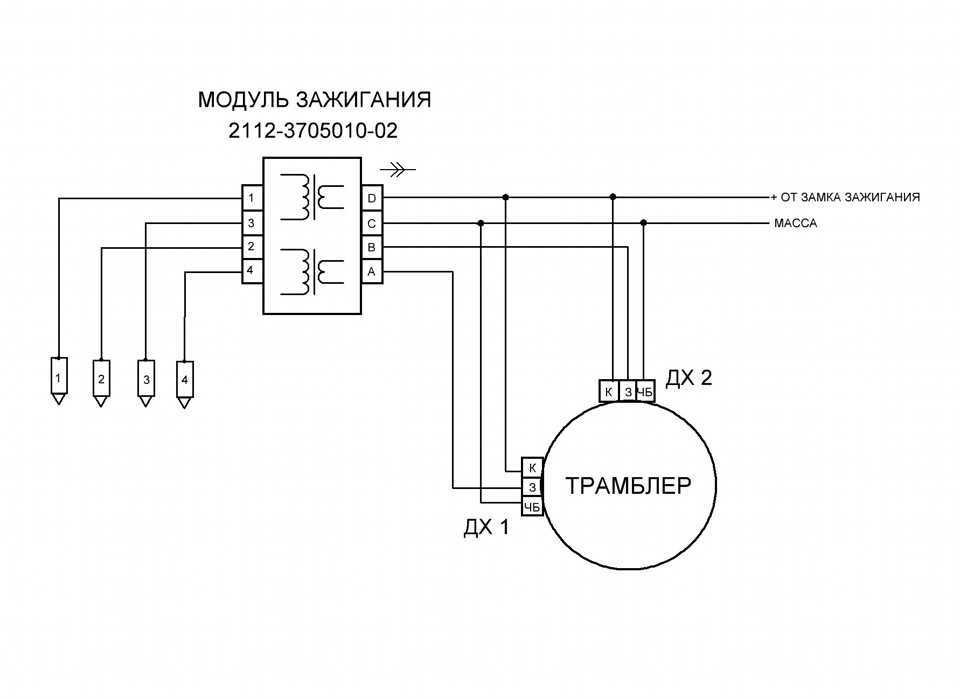

Схема подключения высоковольтного кабельного модуля.
При подключении проводов нужно соблюдать определенный порядок. Модуль зажигания имеет номерное обозначение цилиндра. Если модуль снят с автомобиля и находится перед вами, схема выглядит следующим образом:
- 1 цилиндр – нижний левый выход.
- цилиндр 2 – верхний левый выпуск.
- 3 цилиндра – верхний правый выход.
- 4 цилиндра – нижний правый выход.
Если на автомобиле установлен модуль зажигания, он там расположен под углом, в виде ромба, то порядок подключения проводов будет немного другим.
- 1 цилиндр – нижний центральный выход
- 2 цилиндра – левый выход
- 3 цилиндра – верхний выход
- 4 цилиндра – выход справа.
на снятом модуле удобнее и понятнее подключать высоковольтные провода.
Симптомы неисправности катушки зажигания
Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.
Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:
- Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
- При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
- «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
- В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.
При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:
- Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
- Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
- Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
- Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
- Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.
Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.
Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.
Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).
Характеристики проводников
Характеристики высоковольтных элементов определяются длиной и материалом сердечника. При покупке комплекта рекомендуется проверить его подлинность, чтобы избежать внепланового ремонта автомобиля.
Материалы изготовления
Провода высокого напряжения могут быть изготовлены из ферромагнитного сплава, меди или неметаллических нитей, покрытых графитом. Выбор кабеля зависит от характеристик электросистемы автомобиля.
При замене элемента можно руководствоваться рекомендациями из сервисной книжки или нормальным сопротивлением провода, который был установлен ранее.
Длина проводов
Длина элементов напряжения зависит от модели автомобиля. Кабели, которые подсоединяются к разным цилиндрам, имеют неодинаковую длину. Размер самого длинного элемента, который подходит к первому гнезду трамблера и первому цилиндру, составляет 36-81 см. Самый короткий элемент, который подходит к 4-6 цилиндру, имеет длину 11-22 см.
Проверка подлинности изделия
Чтобы проверить подлинность изделия, необходимо:
- изучить упаковку и провода (на них должна быть информация о производителе, условиях эксплуатации и составе);
- оценить правильность написания названия марки и инструкции (характерная ошибка — слово «silicon» вместо «silicone»);
- осмотреть элементы, оценить качество исполнения и плотность фиксации колпачков;
- плотно скрутить провод (деталь не должна хрустеть, а центральная жила — смещаться относительно слоя изоляции);
- если возможно, попробовать оплавить внешнюю изоляцию зажигалкой (защитный слой не должен плавиться).
Как проверить модуль зажигания
Диагностику модуля зажигания двигателей с современным электронным впрыском, можно провести достаточно просто и быстро, если вы имеете хотя бы небольшие знания базовых понятий по электротехнике и обладаете навыками чтения самых легких электрических схем. Это устройство отвечает за все основы работы двигателя, и при неисправности зажигания вы вряд ли куда надолго уедите.
Инструкция
1
Перед началом диагностики модуля зажигания у системы управления двигателя, необходимо точно убедиться в том, что в исправности находятся другие системы работы автомобиля. После того, как вы точно убедились в неисправности зажигания, нужно снять установку самого модуля зажигания и проверить состояние его основных элементов.
2
При работе с модулем зажигания, необходимо плавно отсоединить отрицательную клемму провода от батареи, предварительно сделав маркировку на нем, а затем отсоединить электропроводку от общего катушечного механизма.
3
Затем нужно вывернуть все крепежные болты и саморезы, тем самым осуществив снятие корпуса модуля зажигания.
4
Потом при выключенном двигателе автомобиля, отсоедините всю сборку модуля зажигания и измерьте с помощью прибора, сопротивление между основными клеммами его контактного разъема. После этого нужно сравнить результаты ваших измерений с общими требованиями в спецификации.
5
Если в вашем автомобиле замечено резкое снижение показателей, то это свидетельствует о наличии в вашем устройстве неполадок, связанных с коротки замыканием цепи. Как только вы установите бесперебойность проводов, можете преступать к проверке вторичного контура двигателя и уже измерять сопротивление между внешними клеммами зажигания.
6
По результатам измерений, нужно сделать заключение о состоянии изоляции в системе, и если найдена неисправность в катушке, то ее механизм подлежит замене.
7
Поле того как все операции по регулированию модуля зажигания выполнены, нужно производить установку в обратном порядке, начиная от крепежных болтов и заканчивая затягиванием саморезов на корпусе зажигания.
8
Самое главное проследить за правильностью подсоединения всего контура электропроводки, ведь ошибка при подключении сразу приводит к неисправностям в модуле зажигания.
Как проверить модуль зажигания на ВАЗ 2114
Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.
ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.
Как проявляется неисправность модуля зажигания:
– плавают холостые обороты;
– троение двигателя;
– потеря тяги при увеличении скорости;
– высвечивается сообщение – ошибка «Cheсk engine».
Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.
Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).
Проверка исправности модуля зажигания с помощью мультитестера
Проверка исправности обмотки
Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.
Решение проблемы: замена модуля зажигания.
Проверка исправности вв-проводов
Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.
Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.
Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.
Проверка исправности модуля зажигания с помощью «контрольки»
Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.
Как снять катушку зажигания ВАЗ 2114
1. Отсоединить клемму «минус» от АКБ.
2. Снять наконечники со свечей.
3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.
4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.
5. Снять катушку вместе с кронштейном.
6. Отсоединить от катушки высоковольтные провода.
7. Отвернуть болты крепления катушки к кронштейну.
8. Снять катушку. Как проверить катушку зажигания
На катушке, на каждом выводе есть метка, обозначающая какой провод – к какому цилиндру. Также есть метки и на вв-проводах. При установке модуля зажигания обратно, нужно учитывать эти метки. При смене катушки, новая катушка должна иметь аналогичную маркировку.
Видео: Как проверить модуль зажигания
Видео: Как снять катушку зажигания ВАЗ 21114
Тюнинг зажигания карбюраторного Ваз-2107- сравниваем Сонар ИК и БСЗ
Если вас не устраивает работа штатной контактной системы зажигания карбюраторного Ваз-2107, то улучшить ее работу можно разными способами. Выбрать один из них и своими силами его осуществить поможет эта статья.
Плюсы и минусы контактной системы зажигания
На большинстве карбюраторных «Семерок» установлена контактная система зажигания. Она простая по устройству, легко обслуживается и надежно работает. Контактная система известна давно и починить ее, в случае отказа, сможет любой умелец.
К сожалению, недостатков у этой простой и гениальной конструкции, тоже хватает. Главная проблема- сами контакты. Замыкая и размыкая электрическую цепь они, постепенно выгорая, меняют свои размеры. Это приводит к изменению момента зажигания, и как следствие, к потере мощности и экономичности мотора.
Из-за всех этих «прелестей» за контактами нужно постоянно ухаживать: содержать в чистоте и контролировать зазор. На машине с солидным пробегом эти недостатки проявляются особенно сильно.
Сонар ИК- бюджетный вариант
Именно для таких машин хорошим решением является замена контактной группы на бесконтактное устройство, хорошо известное как «Сонар ИК». Работает оно на прерывании инфракрасного луча кулачками прерывателя.
Установить «Сонар ИК» достаточно просто. Выполнить это по силам любому, кто привык самостоятельно ремонтировать свой автомобиль.
Чтобы не повторять десять раз одно и тоже, помещаю ссылку на видео, где все подробно показано.
Этот приборчик устанавливают вместо контактов
Примерно через 50000 км и два года, машина начала дергаться при разгоне. Поиски причины привели к «Сонар ИК». Пришлось в дороге ставить контакты обратно. Покупать новый приборчик, вместо сгоревшего, не стал, так как решил заменить всю систему зажигания на бесконтактную.
Из отзывов в Интернет узнал, что были случаи перегрева «Сонар ИК» летом в пробке, но у меня такого не было. Если бы не доставшийся по дешевке новенький «Нивовский» трамблер, я бы установил «Сонар ИК» еще раз. Стоимость приборчика сейчас около 850 рублей.
Свои деньги он отрабатывает честно.
Прочитайте, может пригодится: Неисправность радиатора охлаждения
Бесконтактная система зажигания- дорого, но сердито
Вот этот вариант дает уже очень ощутимый результат. Комплект из катушки зажигания, трамблера, коммутатора и жгута проводов с колодками стоит примерно 2500 рублей. Плюс еще желательно заменить свечи и высоковольтные провода.
Так выглядит комплект БСЗ для Ваз-классики
Зато, за эти деньги вы получаете легкий запуск в мороз, ровную и стабильную работу двигателя на всех режимах и забываете о проблемах с трамблером. После установки БСЗ запомните накрепко- нельзя снимать провода со свечей при работающем моторе! Датчик, который стоит в трамблере сразу выйдет из строя.
Но пусть вас не пугает наличие электронных компонентов, которые могут «сгореть» в дороге- они достаточно надежны. Можно, на всякий случай, купить и возить с собой запасной коммутатор и аварийный вибратор. Последний подключают вместо сгоревшего датчика Холла, чтобы доехать до места ремонта.
Если решили купить комплект, или собираете все по отдельности, имейте в виду, что трамблер марки «3810.3706» разработан для «Нивы». У него может оказаться укороченный вал и совершенно другие настройки. С ним машина тянет «как трактор» на низких оборотах, но «скисает» при разгоне.
Специально для «Семерки» предназначен трамблер «38.3706», он подойдет без проблем.
Установку комплекта лучше доверить специалистам.
Как проверить зажигание ВАЗ 2110 самому
Как уже было сказано выше, в рамках диагностики зажигания следует проверять на ВАЗ 2110 модуль зажигания, выполнять диагностику свечей, колпачков, высоковольтных проводов. Основные признаки неисправностей не всегда связаны с модулем зажигания, то есть нужно использовать метод исключения.
Для правильного определения неисправности необходимо проверить не только сам модуль, но и другие элементы системы зажигания: свечи, колпачки, высоковольтные провода.
Проверка свечей, заключается в следующем:
- выкрутить свечи, надев колпачки, уложить их на головку блока и прокрутить двигатель стартером;
- если искра на свечах не стабильна, меняем неисправные детали на новые или рабочие;
- повторить проверку уже установленных новых свечей.
Обратите внимание, прокручивать двигатель стартером со снятыми высоковольтными проводами нельзя, поскольку это может привести к пробою в крышке модуля зажигания. Проверка высоковольтных проводов и колпачков:
Проверка высоковольтных проводов и колпачков:
- снять колпачки, через изолятор на расстоянии 10-15 мм от головки удерживать контакт провода;
- если иска не пробивает это расстояние, то провода повреждены;
- проверить провода на сопротивление (номинальное сопротивление должно быть в пределах от 7 до 10к ОМ)
- при имеющихся отклонениях меняют весь комплект высоковольтных проводов;
Также следует проверить колпачки на пробой. В любом случае, исключив из списка неисправностей остальные элементы системы, приступаем к проверке модуля зажигания. Для его проверки нужен мультиметр и 15-20 минут свободного времени.
Выполнить проверку можно самостоятельно, зная последовательность выполняемых работ и номинальное значение модуля. Итак, если есть подозрения на модуль ВАЗ 2110, проверка предполагает следующий порядок действий:
- осмотреть модуль зажигания на предмет сколов и трещин (если таковые имеются, модуль зажигания сразу меняют без каких-либо проверок);
- проверить питание и наличие импульсов, поступающих с ЭБУ (питание проверяют между массой ДВС и центральным выводом (15) колодки проводов, подключенным к модулю). Напряжение при включенном зажигании должно быть не меньше 12В;
- проверить импульсы, поступающие с электронного блока управления на колодке проводов путем установки одного щупа мультиметра на разъем (15), другой сначала на правый крайний, потом на крайний левый;
- прокрутив двигатель стартером, фиксируют мультиметром кратковременные скачи напряжения (отсутствие импульсов – проблема в ЭБУ);
- проверить сопротивление на вторичных обмотках катушек, поставив мультиметр в режим измерения сопротивления. На высоковольтных выводах крышки модуля между 2-3 и 1-4 выводами сопротивление должно быть в пределах 0.5 ОМ (при несоответствии модуль меняют);
- проверить сопротивление на вторичных обмотках катушки между контактами (15) и сначала крайним правым, потом крайним левым выводом. Сопротивление должно соответствовать 0,5 Ом;
- проверить модуль на короткое замыкание, установив мультиметр в режим омметра (один щуп прибора на центральный вывод, второй на металлический корпус, норма — сопротивление отсутствует);
- при фиксировании прибором какого-либо сопротивления, модуль меняют.
КАКИЕ ВВП ЛУЧШЕ ВЫБРАТЬ?
В выборе ВВП необходимо учитывать два ключевых фактора – их сопротивление и пробивное напряжение. Чем ниже сопротивление, тем лучше будет передаваться электрический импульс, а от величины максимального пробивного напряжения зависит то, насколько высоковольтные провода на ВАЗ 2114 будут устойчивы к пробоям.
Величина сопротивления у изделий разных производителей отличается друг от друга. Для примера приводим вам сопротивление наиболее популярных видов ВВП:
| Произво-дитель | Сопротив-ление на цилиндре №1(кОм) | Сопротив-ление на цилиндре №2 | Сопротив-ление на цилиндре №3 | Сопротив-ление на цилиндре №4 | Пробивное напряжение (кВ) |
| Tesla | 3.27 | 4.16 | 5.02 | 6.26 | 50 |
| Cezar | 3.1 | 3.53 | 4.23 | 5.34 | 50 |
| Finwhale | 1.95 | 2.18 | 2.6 | 3.42 | 50 |
| Ween | 6.17 | 6.57 | 7.52 | 9.89 | 35 |
| Slon | 4.24 | 4.74 | 5.19 | 7.6 | 50 |
Самого большого числа положительных отзывов от владельцев четырнадцатых удостаивается продукция чешской компании Tesla. Их провода обладают оптимальным сопротивлением и высоким пробивным напряжением, и при этом они сделаны действительно на совесть – не дубеют и не растрескиваются.
Статья в тему: Замена рулевой рейки на ВАЗ 2109
Стоимость комплекта ВВП Тесла составляет около 500 рублей, Cezar – 450 рублей, Ween – 270 рублей, Finwhale – 600 рублей, Slon – 500 рублей.
Из чего состоит модуль зажигания
Модуль зажигания, встроенный в ВАЗ-2114, состоит из 2-х трансформаторов высокой мощности и таких же 2-х контролирующих блоков на электронной основе. Одна сторона изделия предполагает сразу 4 выхода, они отвечают за подключение свечей. Для сохранности в первозданном виде конструктивных компонентов и их защиты производителем предусмотрено пластиковое покрытие. Вес всей конструкции слегка превышает 1 кг.
Свечи, подходящие к двигателю, фиксируются вместе с модулем зажигания путем проведения высоковольтной проводки. Управляет процессом устройство под названием «контроллер». Сначала он снимает показатели работы конструкции, затем анализирует их и, наконец, решает, что следует изменить для достижения оптимальной деятельности – скорость вращения коленвала, температуру, которой достигла охлаждающая жидкость в ВАЗ-2114 или нагрузку на двигатель.
Когда пора менять высоковольтные провода
Всякий элемент расходных материалов рано или поздно требует замены в соответствии с регламентом. Это и моторное масло, и маслофильтр, и тормозная жидкость, и антифриз, и топливный фильтр. Замены требуют и тормозные колодки и тормозные диски, на каждый из этих элементов расходных материалов, расписан в регламенте технического обслуживания автомобиля период замены, когда требуется осуществить его замену.
Однако есть в этом перечне те вещи, которые тоже необходимо периодически менять, правда, в регламенте об этом нет ни слова. Более того, проверить, не пора ли осуществлять замену, тоже не так просто. Речь идет о высоковольтных проводах. Система зажигания устроена таким образом, что напряжение, идущее от модуля зажигания к свечам очень высокое, и чтобы его довести по адресу без каких-либо потерь требуется полная их изоляция при достаточно большом сечении. Высокая нагрузка, ложащаяся на эти провода, а порой и низкое качество их изготовления иногда приводит к тому, что их пробивает на корпус и они перестают полноценно выполнять свои функции. Двигатель начинает «троить», либо на приборной панели выскакивает традиционная в таких случаях ошибка. Диагностика может показать множественные пропуски в системе зажигания, но поиск причин может затянуться, поскольку в перечень того, что следует проверить, а иногда это можно лишь, заменив на другую гарантированно исправную деталь, входит катушка или модуль зажигания, форсунки, свечи, электронный блок управления, и, собственно, высоковольтные провода.
Впрочем, для проверки проводов существует один народный, или, как его еще называют – дедовский метод: завести автомобиль, открыть капот, выключить свет и внимательно присмотреться к высоковольтным проводам. Как правило, в случае, если их пробивает на корпус, будут заметны искры, которые чаще всего можно разглядеть только в темноте. Методом исключения можно, конечно же, убирать по одному элементу из выше представленного списка, но результат все равно будет предсказуем, придется заменить те или иные элементы, вышедшие из строя.
Версия модуля на 8-ми клапанной ВАЗ-2110
На десятку устанавливали два 8-клапанных мотора разного объёма — 1,5 (2111) и 1,6 л (21114). Модули зажигания у этих моторов разные.
- Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
- а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.
Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.
Строение модуля
Модуль состоит из двух катушек зажигания и двух высоковольтных ключей-коммутаторов.
Внутри модуля находятся плата с радиодеталями и залитые компаундом катушки зажигания.
Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.
Принципиальная схема модуля.
Модуль работает по принципу холостой искры — раздаёт искру попарно в 1-4 и 2-3 цилиндры согласно импульсам, передаваемым с ЭБУ.
