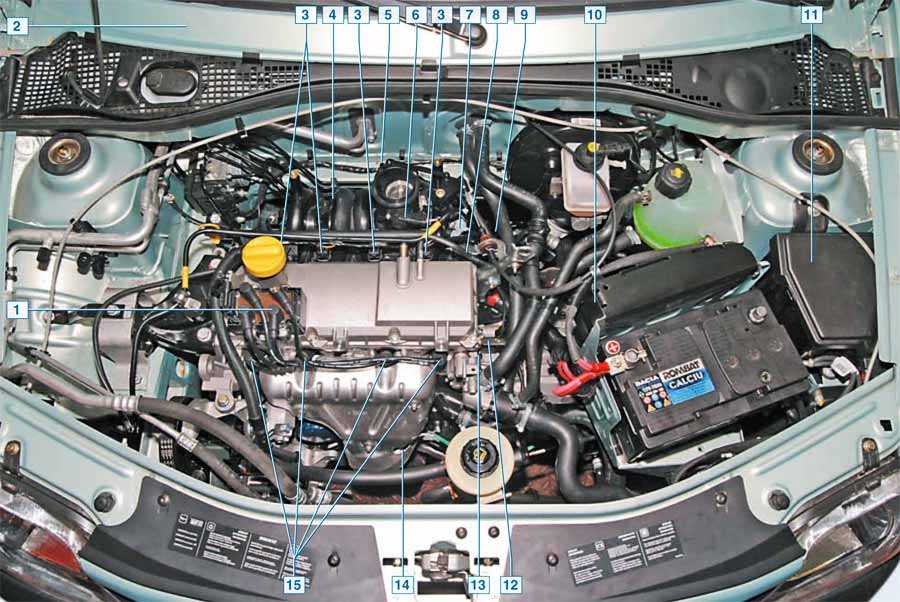

Датчики управления двигателем рено логан

Диагностика неполадок

Сразу стоит отметить, что на работу датчика влияет множество факторов. Причем необходимо внимательно смотреть за тем, чтобы не было наводок от высоковольтных проводов. Если они будут, то на приборной панели может появиться ошибка, хотя двигатель будет работать в нормальном режиме. Наличие предупреждения вводит в заблуждение, так как никаких видимых признаков не появляется.

Для проверки вам потребуется только лишь мультиметр. Главное — иметь возможность измерить сопротивление обмотки датчика. Для этого отсоедините штекер и подключите к нему мультиметр. Значение сопротивления должно быть примерно 0,85-0,9 кОм. Если оно отклоняется от этого в любую сторону, то имеет место короткое замыкание между витками. Сигнал в итоге искажается, ЭБУ его не воспринимает. Также нередко случается и обрыв провода. В итоге сигнала нет вовсе.

Признаки неисправности датчика коленвала

От того, как работает сенсор положения коленчатого вала, зависит возможность запуска силового агрегата. Периодические сбои приводят к увеличению расхода топлива или провалам при попытке разгона. Поскольку автомобили с электронным управлением работы двигателя оснащены блоком диагностики, то при выходе из строя деталей в память контроллера заносится код ошибки (вид зависит от производителя автомобиля).

Признаки неисправности, указывающие на возможную поломку датчика коленвала.

Потеря мощности двигателя

При некорректной работе датчика двигатель может запускаться, но при попытке разгона периодически возникают провалы. Некоторые владельцы отмечают, что неисправность возникает только при резком нажатии на педаль газа

Другие водители обращают внимание на появление детонации двигателя на высоких оборотах, указывающей на некорректное изменение угла опережения зажигания

… о неисправностях датчика

Похожие проблемы возникают и при отказе датчика положения дроссельной заслонки, определить неисправные узлы позволит только компьютерная диагностика.

Повышение расхода топлива

Некорректные сигналы управления приводят к подаче дополнительного топлива через распылители топливных форсунок. Лишний бензин затрудняет запуск и попадает в полость каталитического нейтрализатора, вызывая ускоренный износ сотового наполнителя. Возможно мигание или включение индикатора Check Engine, расположенного в комбинации приборов.

Некоторые владельцы отмечают при работе мотора «выстрелы» в выпускной коллектор, возникающие из-за неправильного угла опережения зажигания или чрезмерно богатой рабочей смеси.

Появление ошибок

Любая неисправность электроники фиксируется блоком управления в виде кода, который можно считать и расшифровать диагностическим сканером, подключенным к разъему OBD-II. В автомобилях российского производства (ВАЗ или ГАЗель) или на французском моторе Peugeot EP6 в памяти фиксируется ошибка вида Р0336, указывающая на выход сигнала за допустимые рамки.

Возможно появление индикации Р0335, сигнализирующей о неправильном определении числа зубьев на диске за 1 поворот коленчатого вала. Проблема возникает при повреждении жгута или контактов.

Разъем датчика положения коленвала

Причиной выхода из строя датчика может быть нарушение целостности проводки.  Наиболее распространенное место обрыва проводки — основание разъема ДПКВ. Небольшая искра может проскакивать на месте разрыва изоляции кабеля с повреждением металлической жилы. Заметить вспышку можно только в темноте в узком диапазоне оборотов, симптом мало подходит под признак поломки датчика положения коленчатого вала.

Отказ двигателя

При обрыве катушки датчика двигатель останавливается, запустить силовой агрегат стартером невозможно. Отмечены случаи, когда мотор дает отдельные вспышки или начинает работать, а спустя 1-2 секунды глохнет.

Замена

Итак, мы знаем, где находится датчик коленчатого вала, поскольку перед этим его снимали. Такой ситуации, как с одним из приборов – лямбда-зондом, когда есть возможность использовать универсальный датчик, нужно лишь перепаять провода под фишку, с датчиком коленвала нет. А все потому, что у разных автомобилях внешние параметры данного датчика могут отличаться, поэтому нужно будет приобретать этот датчик только под определенную модель авто.

Посадочное место перед установкой нужно хорошо очистить

При установке нового датчика коленвала важно учесть такой параметр, как расстояние от сердечника до венца синхродиска. Данный параметр можно узнать в тех

документации к авто. Перед установкой нужно замерить это расстояние. Для этого можно воспользоваться штангенциркулем.

Сначала нужно замерить расстояние от края посадочного места датчика к вершине зуба синхродиска. Затем нужно замерить вылет сердечника. Чтобы правильно отрегулировать расстояние, можно воспользоваться шайбами разной толщины.

Сделанные при снятии устройства метки помогут правильно установить датчик на место. Чтобы опять же не нарушить расстояние, желательно закреплять новый датчик при помощи старых крепежных элементов. При затягивании болтов сильного усилия прикладывать не надо, чтобы не раздавить корпус датчика.

После установки потребуется произвести сброс показаний бортового компьютера, чтобы избавиться от сигнала «Check engine». Затем уже можно проверить работоспособность силовой установки на разных режимах работы. Если проблема не устранилась, значит, нужно искать причину дальше.

Технологический прогресс в автомобилестроении вытесняет устаревшие карбюраторные двигатели, заменяя их инжекторными. Это приводит к необходимости знать конструкцию и принцип работы современных моторов, в части синхронности искрообразования и подачи бензина в цилиндры. ДПКВ не предусмотрен на автомобилях, в которых отсутствует бортовой компьютер, и в карбюраторных моторах.

Датчик имеется в конструкции только инжекторных и дизельных ДВС. Устойчивое функционирование современной автомашины зависит от ЭБУ, являющегося ее «мозгом». В блок от установленных датчиков поступает информация о состоянии автомобиля, которая подвергается обработке, и на основе полученных результатов корректируется работа всех систем. Одним из главных датчиков, отвечающих за работу двигателя, является датчик положения коленчатого вала.

Что такое датчик положения коленвала и какие функции он выполняет?

Функцией датчика коленвала является то, что ДПКВ посылает на ЭБУ сигналы о том, в каком положении находится коленвал, а также с какой частотой и в какую сторону происходит его вращение. На разных автомобилях могут быть установлены отличные по принципу действия датчики положения коленвала, которые делятся на следующие типы:

• Магнитный датчик коленвала (ДПКВ индуктивного типа). Особенностью таких датчиков является то, что подобные решения не нуждаются в отдельном питании. Формирование сигнала на ЭБУ происходит в тот момент, когда специальный зуб (метка) для синхронизации осуществляет проход через магнитное поле. Указанное магнитное поле создается в зоне нахождения датчика синхронизации, то есть вокруг него. Параллельно с главной задачей по контролю за положением и вращением коленвала, ДПКВ может  также выполнять функцию датчика скорости;
• Датчик положения коленвала на эффекте Холла. ДПКВ указанного типа являются датчиками Холла. В таких датчиках ток начинает двигаться в тот момент, когда к датчику приближается изменяющееся магнитное поле. Специальный синхронизирующий диск реализует перекрытие магнитного поля, зубья диска осуществляют взаимодействие с магнитным полем ДПКВ. Датчик оборотов коленчатого вала указанного типа параллельно может выполнять функцию датчика распределителя зажигания;
• Датчик коленвала оптического типа. Оптический датчик положения коленвала также взаимодействует с диском синхронизации, который имеет специальные пазы (зубья). Также на диске могут быть выполнены отверстия. Указанный диск перекрывает оптический поток, который проходит между светодиодом и специальным приемником. Задачей приемника является фиксация прерываний светового потока, после чего происходит создание импульса напряжения, который передается на блок управления двигателем;

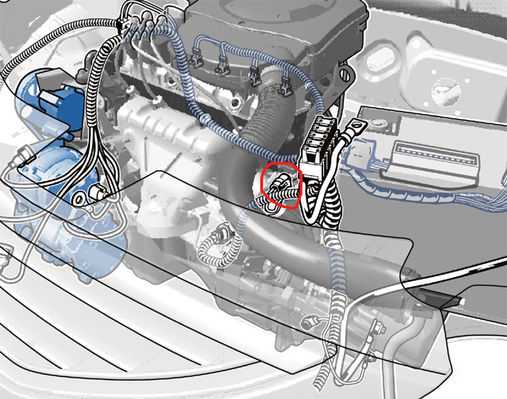

Частым вопросом является то, где установлен датчик коленвала. Датчик положения коленчатого вала заключен в корпус аналогично подобным датчикам системы управления двигателем (датчик положения распредвала и т.п.). Местом его установки на двигателе является специальный кронштейн, который находится рядом с приводным шкивом автомобильного генератора. Также отличить ДПКВ от других датчиков можно по наличию достаточно длинного провода (55-65 см.) с особым разъёмом. Посредством указанного разъема осуществляется подключение датчика коленвала к системе управления ДВС.

Как уже было сказано выше, ДПКВ расшифровывается как датчик положения коленчатого вала. Он определяет положение коленвала в каждый момент времени, тем самым отслеживая частоту его вращения, и обеспечивает правильное функционирование системы зажигания.

Общий вид ДПКВ

ДПКВ передает в блок управления следующие показатели:

• момент достижения поршней в первом и последнем цилиндрах ВМТ и НМТ;
• положение и частоту вращения коленвала.

На основе этих данных ЭБУ автомобиля может регулировать следующие процессы:

• угол опережения зажигания для каждого цилиндра;
• управление впрыском топлива через форсунки, необходимый объем топлива;
• угол поворота распредвала (изменение фаз газораспределения);
• работу системы улавливания паров топлива (управление клапаном продувки адсорбера).

Ни один инжекторный двигатель с электронным блоком управления не сможет работать без ДПКВ. В карбюраторных двигателях в нем нет необходимости, так как в мотор поступает насыщенная топливовоздушная смесь в равном количестве вне зависимости от потребностей. Инжектор позволяет регулировать подачу топлива и экономить его расход. И именно на основе данных от ДПКВ система регулирует свою работу.

Многие водители путают ДПКВ с датчиком положения распределительного вала (ДПРВ). Хотя их устройство и назначение во многом схожи, отличия есть. ДПРВ определяет угловое положение распредвала и отвечает за впрыск топлива в цилиндры и зажигание в нужный момент времени. В ДПРВ применяется постоянный магнит, и его работа основана на эффекте Холла. Можно сказать, что ДПКВ и ДПРВ работают в паре друг с другом, но первый более важен для работы двигателя.

Как проверить датчик коленвала

Для проверки состояния датчика коленвала используют:

• тестовые приборы (измерители сопротивления или диагностические сканеры);
• лабораторное оборудование, позволяющее определить индуктивность изделия;
• подручные инструменты (например, гаечный ключ или отвертку).

Проверка сопротивления датчика коленвала

Базовый способ основан на проверке целостности катушки тестовым прибором, переключенным в режим замера сопротивления. Необходимо разъединить штекер, подключить щупы к контактам и прозвонить цепь.

Проверка сопротивления датчика коленвала омметром.

Перед началом работы рекомендуется выяснить рабочие параметры датчика, при тестировании большинства моделей исправных сенсоров омметр покажет от 550 до 750 Ом. Если значение выше или ниже поля допуска, то датчик неисправен. Замер изоляции проводов должен отобразить значение около 0,5 МОм, что указывает на отсутствие пробоя.

Чтение ошибки датчика коленвала диагностическим сканером

Перед тем как проверить датчик коленвала диагностическим оборудованием, необходимо найти разъем OBD-II. Штекер находится под кожухом панели приборов, в перчаточном ящике или под крышкой на центральной консоли.

Сканер прочитает память блоков управления и выведет на экран обнаруженные коды, расшифровка позволит определить причину неисправности.

Параметры индуктивности

… о диагностике датчика

В условиях лаборатории и на крупных станциях технического обслуживания датчики могут проверить при помощи измерителя индуктивности.

Изделие снимают с машины и устанавливают на стенд, имитирующий работу двигателя. Сенсор считается исправным при индуктивности в пределах от 200 до 400 мГн. Одновременно проводят замер сопротивления катушки, обрыв обмотки или пробой на корпус не допускаются.

Проверка датчика коленвала с  помощью осциллографа

Для проверки с помощью осциллографа необходимо:

1. Установить прибор в моторном отсеке или на стойке рядом с автомобилем.
2. Подсоединить щупы к разъему датчика, не нарушая целостности изоляции и резинового уплотнителя.
3. Запустить двигатель, на экране осциллографа будет отображаться осциллограмма импульсов тока. Проверить работу сенсора при различных нагрузках и сравнить график с базовой кривой. Если обнаруживаются провалы или отклонения, то датчик считается неисправным и подлежит замене. Процедуру проводят в условиях сервисных центров, имеющих подобное оборудование. В бытовых условиях осциллограф используют редко.

Осциллограф поможет определить работоспособность ДПКВ.

Проверка мультиметром

Для проверки мультиметром необходимо выставить прибор в режим определения сопротивления. Датчик коленвала следует снять с двигателя или отключить кабель от бортовой сети автомобиля. Перед началом работы следует уточнить распиновку штекера, а затем подключить щупы.

Если параметр соответствует норме, то обмотка считается исправной. Для дополнительной проверки необходимо провести металлическим предметом около сердечника, имитируя вращение диска. Сопротивление будет изменяться, что является косвенным симптомом корректной работы сенсора положения коленвала.

Дополнительный тест предусматривает замер напряжения между выходами датчика. Тестовый прибор переключают в режим вольтметра и подсоединяют к колодке, а затем покручивают вал двигателя стартером. Исправный датчик покажет напряжение не менее 0,3 В (параметр зависит от производителя). В противном случае требуется проверка соединительной проводки или установка нового ДПКВ.

С помощью мультиметра измеряют сопротивление обмотки датчика коленвала.

Гаечным ключом

Для быстрой проверки можно использовать любой предмет из стали (например, гаечный ключ или отвертку). Следует вынуть датчик из посадочного гнезда, включить систему зажигания и несколько раз поднести инструмент к сердечнику. При каждом контакте будет слышно жужжание электрического топливного насоса, расположенного в баке. Для улучшения слышимости понадобится откинуть задний ряд сидений и слой ковролина, в некоторых случаях понадобится помощь второго человека.

Предпосылки замены датчика коленвала Логан

Симптомы неисправности

Водители обязательно должны знать признаки, по которым можно определить неисправности ДПКВ:

• двигатель на холостых оборотах работает нестабильно;
• обороты мотора произвольно то повышаются, то снижаются;
• возникает детонация мотора при возрастающей нагрузке;
• машина заводится с трудом, мощность двигателя существенно снижается.

Причины неисправности

Причиной отказа ДПКВ может быть:

• загрязненная поверхность намагниченного стержня. Для восстановления работоспособности достаточно очистить его от загрязнения;
• обрыв подходящих проводов;
• реже бывает обрыв катушки, проверить можно с помощью тестера. Достаточно прозвонить – при обрыве тестер ничего не показывает.

В этом случае датчик необходимо заменить новым. Монтаж нового устройства производят в обратной последовательности. После замены ДПКВ специалисты автосервиса производят проверку с помощью специального компьютерного прибора.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1.  К выводам датчика положения коленвала нужно подсоединить щупы;
2.  Запустить программное обеспечение;
3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

⚙️ Как работает датчик ВМТ?

Датчик ВМТ работает по тому же принципу, что и датчик Датчик АБС. Мы говорим о Индуктивный датчик : он сам выдает электрический сигнал без учета других внешних источников питания.

Чтобы упростить, как только металлический объект проходит рядом с головкой датчика, то в магнитное поле создан, ему удается его обнаружить.

Магнитопровод датчика ВМТ окружен катушкой. Он сам соединен двумя своими концами с двумя электрическими проводами, подключенными к компьютеру. Как только один из зубцов маховика оказывается перед металлом, магнитное поле нарушается и создает электрический ток, пропорциональный скорости вращения маховика.

Отправленный сигнал позволяет, благодаря его частоте и периоду, определить положение поршня и частоту вращения двигателя. Датчик ВМТ закреплен перед короной, закрепленной на том же маховике. Его зубцы запускают при каждом проходе электрический ток, посылаемый в компьютер. На коронке всего 60 зубов, из которых удаляются 2 последовательных зуба.

Все эти действия имеют конечную цель запуска и дозирования впрыска топлива.

Детонации

Детонационный контроллер на Логане установлен на блоке цилиндров, в частности, между вторым и третьим. Менять датчик детонации лучше всего после того, как машина будет загнана на эстакаду или в гараж с ямой.

Это необходим сделать, поскольку датчик детонации расположен в неудобном месте и получить к нему доступ может быть затруднительно:

1. В первую очередь нужно сжать фиксатор и убрать в сторону колодку с проводом.
2. Используя ключ на 24, выкрутите элемент и извлеките его.
3. Проведите установку элемента в обратном порядке.

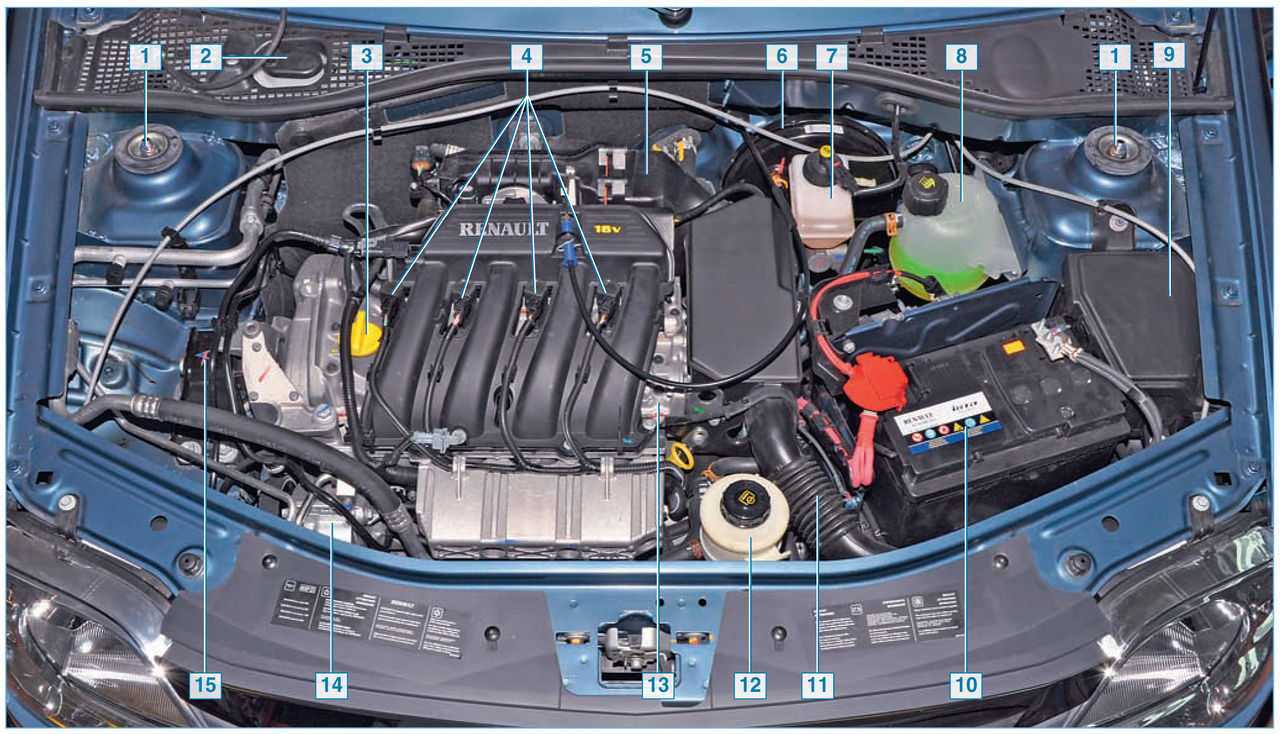

На Логане установлены и многие другие компоненты — датчик заднего хода, датчик кислорода или лямбда-зонд, датчик уровня топлива, датчик коленвала, регулятор антиблокировочной системы. Все эти детали, будь то датчик заднего хода или скорости, меняются по одному принципу — отключается колодка с проводом, после чего деталь извлекается и меняется на новую.

Извините, в настоящее время нет доступных опросов.

Назначение и устройство ДПКВ

Современные инжекторные двигатели контролируются электронным блоком управления, на который поступают сигналы с множественных датчиков. ЭБУ обрабатывает их и посылает управляющие импульсы на управление:

• моментом впрыска бензиновой смеси;
• количеством горючей смеси в цилиндры;
• моментом зажигания;
• системой изменения фаз газораспределения;
• клапаном адсорбера бензина (при наличии).

Датчик положения коленвала, или ДПКВ, конструктивно представляет собой намагниченный сердечник, на который наматывается провод.

Это устройство помещается в пластмассовый корпус или заливается двухкомпаундным эпоксидным клеем и представляет собой индукционный датчик.

Реже встречаются приборы, работающие на эффекте Холла. ДПКВ – довольно надежный элемент, но бывают ситуации, когда он выходит из строя. При его выходе из строя двигатель перестает работать, и оживить мотор возможно только с помощью замены датчика.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Причины поломок

Наиболее частые причины неполадок индукционных ДПКВ — механические повреждения или межвитковое замыкание проводки (при этом часто наблюдается ограничение оборотов на 3–4 тыс.).

Недостатки реперного диска

Даже микроскол, маленькая кривизна зубца маховика могут быть причинами некорректной работы зажигания, из-за чего транспортное средство не работает на высокой интенсивности оборотов.

При этом часто появляется хаотичное искрообразование, поскольку на блок контроля от вполне исправного датчика оборотов идут данные с погрешностями, спровоцированными указанными недостатками диска. ЭБУ при этом неправильно определяет количество выступов. Такое же характерно, когда рассматриваемый детектор установлен с ошибками, неоткалиброванный, загрязненный или есть какой-либо посторонний предмет между ним и колесом.

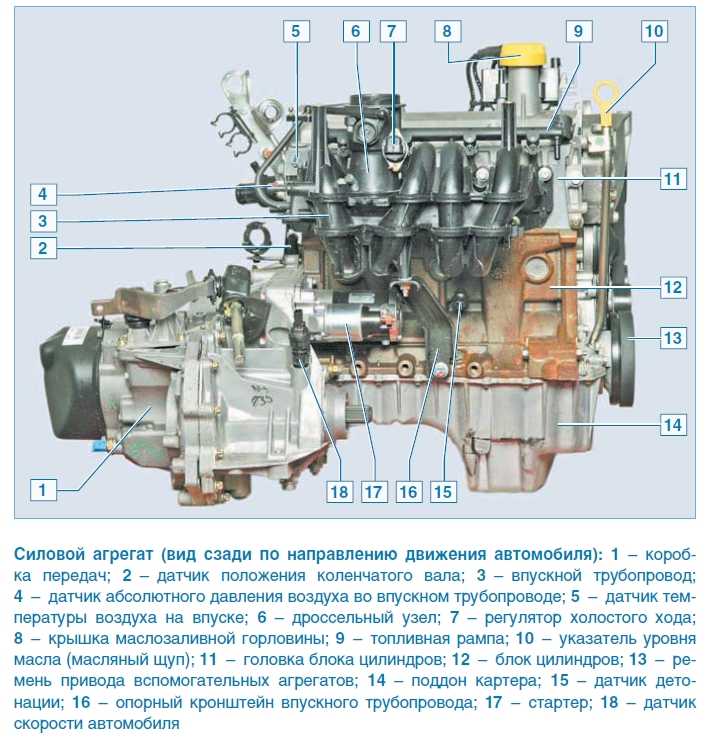

Место установки датчика

Расположение его — со стороны механизма газораспределения. В этом месте находится шкив привода генератора, на котором нанесены зубья. Датчик находится со стороны двигателя, которая ближе к перегородке моторного отсека. Не очень удобное расположение, чтобы провести замену, потребуется снимать правое колесо. Подключение прибора к бортовой сети производится при помощи провода, длина его составляет 0,7 метра.

Между прочим, можно сделать нехитрую противоугонную систему, используя сигнал с датчика положения коленвала. Для этого достаточно в цепь включения его установить простое реле с нормально разомкнутыми контактами. В ключ зажигания вмонтировать небольшой, но сильный магнит, а в замок — геркон. Такая простая схема сможет обезопасить автомобиль от угона, так как малейшее искажение либо и вовсе прерывание сигнала с датчика приводит к полной остановке двигателя.
