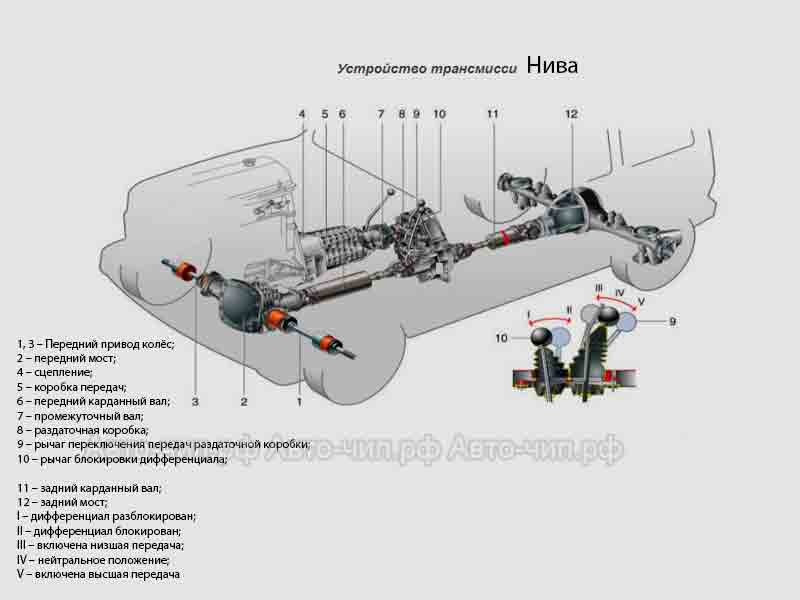

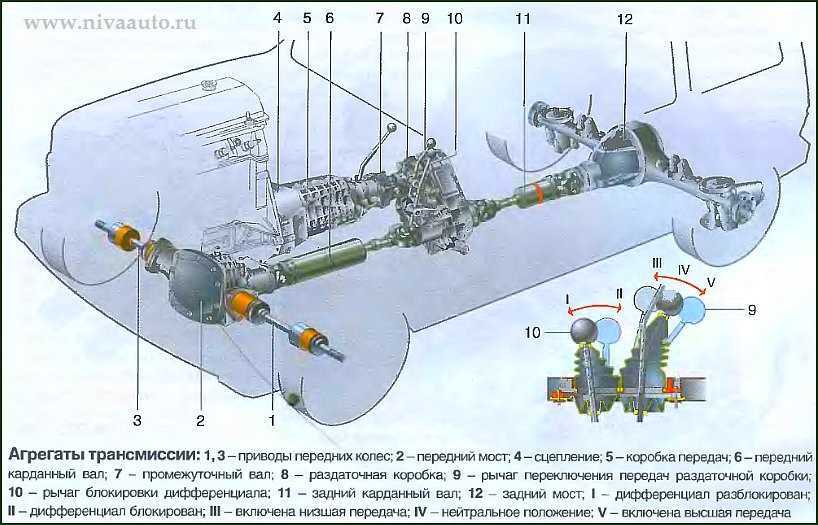

Трансмиссия нивы 2121: схема, описание, видео

Универсальный ключ для фланцев и ступиц

Если подтягивание гайки — «одноразовое явление», а специального ключа нет, можно обойтись двумя болтами М8 и воротком (металлическим стержнем). Болты вставляют в отверстия фланца, а вороток располагают между болтами перед фланцем. Если вороток расположить за фланцем, можно случайно надавить на грязеотражатель, после чего потребуется его закрепление на фланце.

Отвернув гайку, необходимо удалить масло с резьбы гайки и хвостовика шестерни, что значительно повысит коэффициент трения, а следовательно, и момент сопротивления отворачиванию гайки. Установить лучше новую гайку, так как в нейлоне вставки отпечаталась резьба хвостовика шестерни, что снизило сопротивление самоотворачиванию гайки.

Гайку необходимо затягивать, как отмечалось выше, моментом 12-26 кгсм, контроль затягивания осуществляется по моменту сопротивления вращению ведущей шестерни — 4-6 кгссм. Так как «в чистом виде» этот момент не замерить (редуктор не снят), замеряем его при ослабленной гайке и, добавив к полученной величине 4-6 кгсм, получаем контролируемый момент суммарного сопротивления.

Проще всего измерить момент при помощи пружинных весов (безмена). Так, если момент сопротивления составляет 4-6 кгссм, а крючок весов зацеплен за отверстие фланца, то усилие на весах должно быть 1,1-1,7 кгс. Напомним, что замеряется момент сопротивления вращению, а не момент трогания, который значительно выше. Все эти замеры могут показаться сложными, но они необходимы для надежной работы редуктора.

Диагностика состояния редуктора (подшипников, зацепления) автомобилей ВАЗ и Лада Нива.

Теперь рассмотрим случаи, когда не обойтись только затягиванием гайки. Речь пойдет также о диагностике состояния редуктора (подшипников, зацепления).

Вращая ведущую шестерню за фланец, ощущаем равномерное периодическое нарастание и ослабление момента сопротивления — «перебор роликов». Это явление тем сильнее, чем больше преднатяг, если подняты оба колеса и, конечно, в том случае, когда редуктор снят и из его картера извлечена коробка дифференциала с ведомой шестерней.

«Перебор роликов» — это нарушение геометрии дорожек качения и роликов подшипника, признак того, что если редуктор еще не «загудел», то это вот-вот случится. В последнем случае дело может усугубиться появлением волн на зубьях шестерен. Тогда гудение перейдет в вой — и дефект (волны на зубьях) уже не устранить.

Если, вращая ведущую шестерню, вы замечаете нарастание и ослабление момента сопротивления только в одном месте по углу поворота, это значит, что на наружных дорожках подшипника (или подшипников) начался питтинг — появились «язвочки». Здесь также необходима разборка редуктора.

Гайка хвостовика затянута уже максимальным моментом (26 кгсм), а преднатяга в подшипниках все нет. Более того, может быть и осевой зазор. Дело в том, что «дозирует» преднатяг подшипников их распорная втулка.

По мере износа подшипников втулка может оказаться слишком длинной, при этом «осадить» ее, затягивая гайку моментом более 26 кгсм, нельзя — она примет вид, показанный на рисунке ниже, т.е. полностью выйдет из строя. Здесь выход только один — после разборки редуктора и оценки состояния подшипников ведущей шестерни сделать втулку короче.

Распорная втулка подшипников хвостовика.

При моменте затяжки гайки менее 12 кгсм момент сопротивления резко возрастает. Это говорит чаще всего о том, что втулка свое отработала — «села» и необходима ее замена. Возможен и такой случай — обмятие и износ торцев деталей сделали всю цепь и саму втулку короче. «Удлинить» втулку можно, воспользовавшись шайбами-прокладками, установленными у торцев втулки.

Определение передаточных отношений главной пары редуктора нивы

В редуктор переднего/заднего моста автомобилей семейства НИВА можно установить любую главную передачу (пару) не зависимо от модели автомобиля. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным.

Самыми лучшими мощностными характеристиками обладает редуктор ВАЗ 2102. В отношении полноприводных моделей ВАЗов справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов.

Главная пара	Передаточное число	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса
на ведомой	на ведущей
2101	4,3	43	10	21,5
2102	4,44	40	9	22,2
2103	4,1	41	10	20,5
2106	3,9	43	11	19,5

Если Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешивается одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение так же как ираздатку и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса. Подсчитав обороты колеса и карданного вала, используя приведенную выше таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары.

Источник

Lada 2106 цвет коррида, › logbook › редукторы заднего моста «классики»

Вчера всретился с человеком у него на семерки разорвало редуктор заднего моста все болты по вырывало вал немного погнуло ну вал он напильником подравнял и всё норм))))

я знал что есть редуктор «копейка» и «шоха» копейка при стоковой коробки 4 ст едешь на 4 передачи 100км/ч 3.9 оборотов на тохометре шоха при стоковой 4 ступки 100 км/ч 3.5 оборотов на тахометре копейка на разгон больше а максималка меньше а у шохи нооборот разгон медленнее а максималка выше (рассказывали мужики которые правили молодость в жигулях)

Меня очень за интересовала трансмиссия классики Для начало разберемся : Что такое редуктор заднего моста?

Основными узлами редуктора заднего моста автомобилей ВАЗ классической компоновки являются:

главная передача (главная пара); межколесный дифференциал. Главная передача заднего моста ВАЗ гипоидная. Ведущая шестерня -19 и ведомая -11 спарены между собой по шуму и контакту. Между внутренними кольцами подшипников 4 и 5 ведущей шестерни расположена распорная втулка -25, которая, деформируясь при затягивании гайки ведущей шестерни -27 определенным моментом, обеспечивает предварительный натяг в подшипниках 4 и 5.

Ведомая шестерня главной передачи крепится к фланцу коробки -12 дифференциала и вращается вместе с ней на 2-х подшипниках -13. Предварительный натяг в этих подшипниках, а также зазор между зубьями ведущей и ведомой шестерен главной пары регулируется гайками -14, завернутыми в разъемные постели подшипников.

Источник

подшипник полуоси

Тема статьи – подшипник полуоси нива. Для дальнейшего понимания вопроса, скажу, что подшипники для нивы, нивы-М и Шнивы – одинаковые. Разница только в запорных кольцах, но об этом расскажу ниже. Проблема данного узла только одна – подделка. Если установлен заводской подшипник, и правильно произведена установка, ресурс данного узла очень длительный.

Подшипник полуоси нива, русский производитель

Уже несколько лет отправляю в сервисы и частным лицам, данный подшипник русского производителя. Завод – ГПЗ, расположен: в городе Вологда. Единственная рекомендация, которую я даю, перед установкой очень аккуратно и нежно снять защитные щечки, вымыть заводскую смазку и набить что нибудь более современное. Прекрасно подходит острая зубочистка, если под руками нет ничего специального. Для меня загадка, почему наши заводы, с упорством маньяков, продолжают набивать подшипники смазками на минеральной основе. Может быть они считают по старым давним временам, что подшипник может долго пролежать на складе и используют консервационную смазку? На этот вопрос у меня ответа нет.

Еще раз о применяемости. На всех автомобилях семейства нива – подшипники полуосей одинаковые. Другие подшипники стоят только на нивах с двигателем 1.6л, поскольку там стоит мост от классики. Но данный вариант мы рассматривать не будем, уже не помню, когда я ее видел живьем. Комплект для установки может отличаться только запорным кольцом. На обычной ниве – с , на Шниве – «широкое» кольцо, на машинах с системой ABS – кольцо с насечками, для датчика. Разными по ширине кольцами никогда не пользовался, всегда ставил и комплектовал заказы «узкими» кольцами, когда они грамотно поставлены, все прекрасно работает. Данный подшипник еще делал Минский подшипниковый завод, но потом поставки стали все реже. Представители завода сказали, что они сейчас работают на Европу и поставки в Россию не интересны.

Импортный производитель, FAG (Германия)

Подшипник данного типоразмера делает немецкий производитель FAG. Красными кружочками я обвел три обозначения на подшипнике. Название фирмы производителя (FAG), на каком заводе произведена запчасть (Турция) и обозначение подшипника по европейской классификации (62208 2RS). Конечно данный подшипник сделан более качественно нежели отечественный. Это подтверждается как чисто визуально и тактильно, когда его берешь в руки, так и накатом автомобиля после его установки. Плюсом данного подшипника является ресурс и работа с колесами больших диаметров и дисками нестандартного вылета. Недостатком является его цена на сегодняшний день. На ноябрь 2018 года – 1900 рублей за один подшипник. Впрочем, если перебрать узел исходя из правила «перебрал и забыл», то это нормально. На машинах, в которых в ступичных узлах и полуосях были установлены подшипники FAG, неоднократно было зафиксировано падение расхода бензина около литра на сто километров. Дальнейшую окупаемость подшипников посчитать не трудно. Поставка данного артикула осуществляется только под заказ, по предоплате. Срок поставки 2-3 недели.

Подшипник полуоси нива – установка

Это этап, на котором губится большая часть подшипников. Иногда я видел настолько варварские способы установки в папуас-сервисах, что после переставал поставлять запчасти. Как мне в свое время показали установку подшипников данного типа. Берется старый тормозной барабан от нивы и кладется на твердую поверхность. Пусть будет – бетонный пол. Смазываем смазкой (в данном случае любым солидолом) посадочное место подшипника и запорного кольца. Накидываем подшипник на полуось, чуточку его насаживаем, 100 гр молоточком, чтобы не перекосило. Далее будем мучать кольцо: берем в руки горелку или паяльную лампу и докрасна его нагреваем. Берем его плоскогубцами и одеваем на полуось. Теперь заранее приготовленной трубой, наносим сверху один точный удар, вдоль полуоси. Диаметр трубы должен быть на несколько миллиметров больше, чем посадочный размер, чтобы не испортить «зеркало» под манжету. И никаких охлаждений холодной водой, только остывание, естественным образом. Процесс закончен. Как уже говорилось выше, заказы всегда комплектуются узким кольцом. Как по причине удобства работы, так и по причине ценообразования.

Как заменить редукторы заднего и переднего моста на Нива Шевроле? — Авто сайт

ремонт редуктора переднего моста ваз 2121 нива

Оба узла переднего и заднего мостов Шевроле имеют похожую конструкцию:

Ремонт переднего редуктора ВАЗ Нива — Продолжительность: Pvp Pya 44 просмотров. Сравнение Chevrolet Niva и…

Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя.

Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя. Если ранее были установлены узлы с маркировкой, заменяя его, на деталь с иной маркировкой, то замене подлежат оба редуктора.

Маркировка указывает, что это более скоростные редуктора, а — более тяговые.

Редуктор на Ниву Заменяя один из узлов необходимо обращать внимание на значение передаточных чисел: Если передаточные числа различаются, то оси колес вращаются с разной скоростью. Один редуктор быстро ломается

Маркировки переднего и заднего узлов автомобиля НИВА должны совпадать и иметь одинаковые передаточные числа

Один редуктор быстро ломается. Маркировки переднего и заднего узлов автомобиля НИВА должны совпадать и иметь одинаковые передаточные числа.

Крышки картера уплотнены прокладками. Замена масла в редукторе переднего моста Согласно сервисной книжке масло в редукторе переднего моста необходимо заменять через каждые 45 км пробега.

Рекомендуется сливать масло сразу после поездки, пока передний мост не остыл и масло обладает хорошей текучестью.

Замена масла в переднем мосту Нива Шевроле

Отверните сливную пробку и Залейте свежее масло при помощи шприца до уровня нижней кромки заливного отверстия. Перед проверкой объема утечки проверьте свободу перемещения крышки сапуна во всех направлениях, чтобы убедиться, что сапун см. Проверьте уровень масла в картере моста и доведите до нормы при необходимости. Не забудьте завернуть пробку маслоналивного отверстия. Если вы работаете на смотровой канаве, вывесите задний мост и поставьте его на опоры.

Отделяем внутренние корпуса ШРУС от шестерен приводов. При помощи динамометра определяем момент начала свободного вращения ведущей шестерни.

Инструменты:

Для этого поворачиваем гайку крепления фланца до начала проворачивания шестерни. Закручиваем болты в два расположенных рядом отверстия фланца для фиксации.

Вставляем между болтами монтажную лопатку, удерживаем фланец от проворачивания и откручиваем гайку крепления. Снимаем шайбу и фланец со шлицевого соединения. При невозможности снять руками — используем универсальный съемник.

Замена сальника редуктора своими силами

Извлекаем сальник при помощи плоской отвертки. Промываем и тщательно протираем место замены. На посадочных местах картера редуктора не должно быть трещин и следов износа.

Изношенные и поврежденные детали заменяем новыми. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число маркировка на шестернях — равно передаточному числу главной пары редуктора заднего моста.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла.

Совместимость пружин от нивы и шнивы

Приходит время, когда на Chevrolet Niva необходимо заменить пружины. Прежде нужно разобраться, какие лучше элементы подвески устанавливать, чтобы они обеспечивали ожидаемые свойства.

Пружины на Ниву Шевроле от обычной Нивы ВАЗ-2123 не подходят. Причиной тому являются отличия по длине. Рассмотрим основные технические параметры этих элементов.

Наименование параметра	ВАЗ-2121 Нива	ВАЗ-2123 Shevrolet Niva
Передние
Диаметр прутка	15,2 мм	15,7 мм
Длина	278 мм	313 мм
Жесткость	74,42 кг/см	75 кг/см
Нагрузка	815 кг	815 кг
Задние
Диаметр прутка	13 мм	13,9 мм
Длина	434 мм	410 мм
Жесткость	22,44 кг/см	30 кг/см
Нагрузка	483 кг	483 кг

А еще интересно: Лифт подвески на ниве самостоятельно

Из таблицы сравнения видно, что не соответствует свободная длина рассматриваемых деталей, что и является причиной невозможности установки, так как пружины от Нивы короче.

Читать новости о новой Ниве

Схема передней подвески шевроле нива
Нива Шевроле или Лада Нива 4х4: что лучше, сравнение, плюсы и минусы
Замена масла в двигателе Нива Шевроле
Какой размер шин на Ниву доступен к установке, доступные версии и рекомендации
Как отключить сигнализацию на машине полностью
Лада Нива 4х4 2131 (5-дверная) — цены, характеристики. Мос БРОНТО: Москва, Санкт-Петербург, Нижний Новгород, Ростов, Тула, Ярославль, Минск, Могилев, Гродно.
Suzuki Grand Vitara, XL.7, Escudo 1997 — 2004 гг. выпуска. Руководство по техническому обслуживанию
Что влияет на проходимость Lada 4×4 » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA

Возможные проблемы

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

Не включается передний мост.
Перегревается раздатка.
Утечки и повышенный расход масла раздатки.
Несанкционированное отключение переднего моста.

Жесткая эксплуатация, недостаточное внимание, как пользоваться раздаткой на ниве 2121, приводят к появлению:

Вибрации по кузову в движении Вибрации при старте Гула Шума при маневрировании Тугого включение режимов

Опыт показывает, что виной служат: недостаточный уровень масла, неправильная центровка РК, раскручивание крепления опор и повреждение резинок. Дополнительное влияние оказывает состояние кардана и самого двигателя.

Вибрации по кузову в движении
Вибрации при старте
Гула
Шума при маневрировании
Тугого включение режимов

Совместимость пружин от нивы и шнивы

Наименование параметра	ВАЗ-2121 Нива	ВАЗ-2123 Shevrolet Niva
Передние
Диаметр прутка	15,2 мм	15,7 мм
Длина	278 мм	313 мм
Жесткость	74,42 кг/см	75 кг/см
Нагрузка	815 кг	815 кг
Задние
Диаметр прутка	13 мм	13,9 мм
Длина	434 мм	410 мм
Жесткость	22,44 кг/см	30 кг/см
Нагрузка	483 кг	483 кг

А еще интересно: Нива шевроле ремонт передней ступицы

Читать новости о новой Ниве

Схема передней подвески шевроле нива
Диагностика электропроводки во Владимире, вызвать мастера
Нива шевроле датчик скорости — Автожурнал MyDucato
Шевроле Нива 2022 УЖЕ В РОССИИ! новый кузов комплектации и цены фото, видео тест-драйв
ТОП-10 лучших и самых надежных пикапов
Расшифровка водительского удостоверения нового образца 2022 | Категории прав |
Всё, что известно про будущую «Ниву» — читайте в разделе Разбор в Журнале Авто.ру
Рейтинг лучших шин для шевроле нива «

Проверка технического состояния и ремонт полуоси

После того как демонтировали полуось нужно проверить ее состояние и состояние деталей входящих в комплект полуоси. Нужно удостовериться в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;

— запорное кольцо и подшипник не получили смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.

Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.

Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений.

Незначительный изгиб стержня полуоси устраняйте правкой.

После правки стержня полуоси биение горца фланца, замеренное в центрах, не должно превышать 0,05 мм.

Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Предварительно отогните наружу держатели болтов крепящих пластину с маслоотражателем и щитом тормоза, и выньте болты.

Полукольцами приспособления 67.7823.9529 охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

Поставьте под пресс полуось (рис. 13) и прикладывайте на шлицевой конец полуоси постепенно возрастающее усилие до снятия запорного кольца подшипника.

Запорное кольцо подшипника полуоси повторно не используйте, а замените новым.

Проверьте, не имеет ли посадочная поверхность полуоси рисок или повреждений; при необходимости замените полуось новой.

Сборка полуоси

Поставьте вертикально полуось, опирая ее фланцем на колесо 7 (рис. 14) приспособления 67.7823.9530.

Установите на полуось предварительно соединенные между собой двумя винтами маслоотражатель подшипника полуоси и пластину крепления подшипника с прокладкой; установите шарикоподшипник полуоси.

Вставьте новое запорное кольцо в специальную обойму 3, поставьте в печь и подогрейте кольцо приблизительно до 300° С с тем, чтобы в момент запрессовки на полуось его температура была 220 — 240° С.

Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе усилием не выше 58,8 кН (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.

Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19,6 кН (2000 кгс).

Для этой цели полуось в сборе установите на специальное приспособление (рис. 15), а запорное кольцо зажмите в специальных тисках.

Приставьте ножку индикатора 1 с ценой деления 0,01 мм, к фланцу полуоси.

После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавал динамометрическим ключом момент затягивания 78,5 — 83,3 Нм (8 — 8,5 кгс·м) на винте приспособления.

Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом и внутренним кольцом подшипника.

После снятия нагрузки и при отвертывании винта приспособления стрелка индикатора должна вернуться в нулевое положение; это доказывает, что не произошло никакого сдвига между запорным кольцом и полуосью.

Если стрелка индикатора не возвращается в нулевое положение, значит, запорное кольцо сместилось, и полуось в сборе необходимо заменить новой.

После проверки напрессовки запорного кольца установите болты крепления пластины и маслоотражателя 6 (рис. 14) и зафиксируйте их, отогнув внутрь, держатели болтов.

Замер осевого свободного хода полуоси на автомобиле

Ослабьте гайки крепления задних колес.

Поставьте упоры под передние колеса, и вывести задний мост.

Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение.

Снимите колеса и тормозные барабаны, привернув к полуоси приспособление 02.7834.9504 (рис. 16), пропустите через одно из отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза или в маслоотражатель и закрепите индикатор.

Произведите замер индикатором, прикладывая к фланцу полуоси усилие около 49 Н (5 кгс) в обоих направлениях вдоль оси заднего моста. Свободный ход не должен превышать 0,7 мм.

Устройство

Задний мост Нивы оснащен редуктором имеющим шестерни гипоидного зацепления, которые образуют основную передачу. Ведомая шестерня крепит на себе корпус дифференциала. Все элементы узла защищены при помощи герметичного картера, в который залита трансмиссионная жидкость.

Благодаря гипоидному соединению происходит вращение оси. Бесшумная работа главной передачи, обеспечивается за счет плавной работы зубьев расположенных под сорок пять градусов. Понижение угловой скорости происходит благодаря тому, что у ведомой и ведущей шестерни разное число зубьев.

Ведомая шестерня и корпус дифференциала соединены между собой, и состоят из пары сателлитов(благодаря им происходит передача силы на ось которая загружена меньше всего), корпуса, полуосей и шестерен, благодаря всем этим деталям обеспечивается привод. Для того чтобы вращающимся частям обеспечить точки опоры, и уменьшить силу трения, в редуктор установлен специальный подшипник качения. Так же редуктор оснащен подшипниками полуосей и парой подшипников корпуса дифференциала, а так же основного привода. Картер состоит из двух частей, которые крепятся друг с другом, и чтобы через соединение не утекала смазывающая жидкость, устанавливается специальная прокладка.

Если не следит за состоянием трансмиссии, и несвоевременно ее обслуживать, то она может выйти из строя. Основные признаки говорящие о том что ест проблемы, это течь масла, и появление посторонних шумов во время движения. В первом случае проблема решается при помощи замены сальников и прокладки, во стром случае необходимо производить диагностику и и уже исходя из нее решать проблему. Трансмиссионное масло рекомендуется менять 40 000 километров пробега, только так можно гарантировать нормальную работу всех узловых элементов этой системы.

Устройство переднего моста Нива 2121, Нива 2131

1 – передняя крышка; 2 – прокладка передней крышки; 3 – шпилька крепления переднего моста; 4 – картер; 5 – ведомая шестерня главной передачи; 6 – сателлит; 7 – шестерня полуоси; 8 – ось сателлитов; 9 – коробка дифференциала; 10 – сапун; 11 – регулировочное кольцо ведущей шестерни; 12 – передний подшипник ведущей шестерни; 13 – ведущая шестерня; 14 – задний подшипник ведущей шестерни; 15 – маслоотражатель; 16 – сальник ведущей шестерни; 17 – фланец ведущей шестерни; 18 – гайка крепления фланца; 19 – распорная втулка; 20 – прокладка нижней крышки картера; 21 – нижняя крышка картера; 22 – пробка заливного отверстия; 23 – подшипник коробки дифференциала; 24 – корпус левого внутреннего шарнира; 25 – установочное кольцо подшипника корпуса внутреннего шарнира; 26 – сальник корпуса внутреннего шарнира; 27 – стопорное кольцо; 28 – подшипник корпуса внутреннего шарнира; 29 – крышка подшипника корпуса внутреннего шарнира; 30 – регулировочная гайка подшипника коробки дифференциала; 31 – шпилька крепления крышки подшипника дифференциала; 32 – крышка подшипника коробки дифференциала; 33 – опорная шайба шестерни полуоси.

Устройство переднего моста Нива 2121, Нива 2131

Особенности переднего моста Нива 2121, Нива 2131
