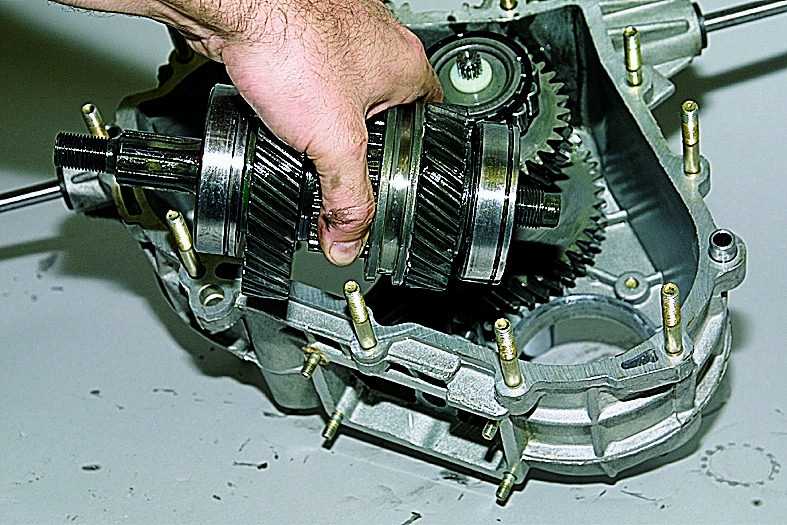

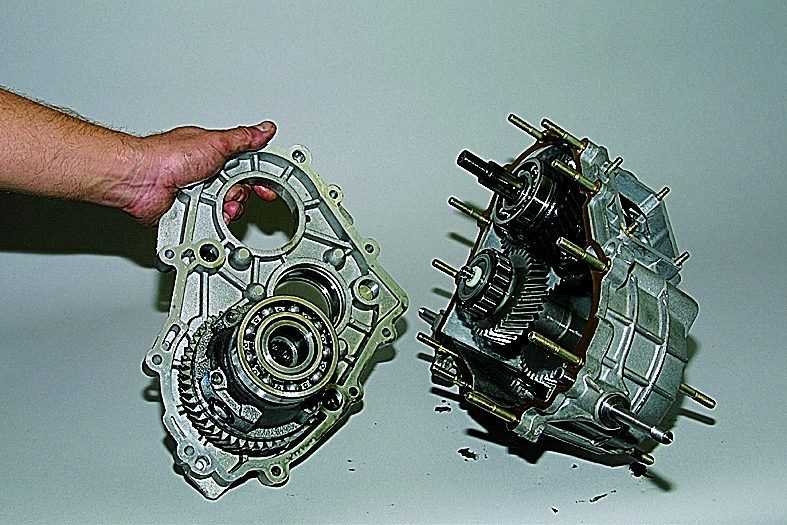

Разборка раздаточной коробки

Центровка раздатки Нивы

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них

Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Производится регулировка в следующем порядке:

Производится регулировка в следующем порядке:

Производится регулировка в следующем порядке:

• Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
• Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
• Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
• После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
• Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
• Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
• Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
• Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

• один человек садится на место водителя, авто поднимают вместе с ним;
• блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
• необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
• второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
• человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
• в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Метод центровки

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них

Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”

Во время работы помощник должен находиться в салоне

Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”. Во время работы помощник должен находиться в салоне.

Производится регулировка в следующем порядке:

• Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
• Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
• Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
• После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
• Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
• Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
• Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
• Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Устранение вибрации с помощью дополнительных крепежей

Замена цепи грм ваз 21213 своими руками

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

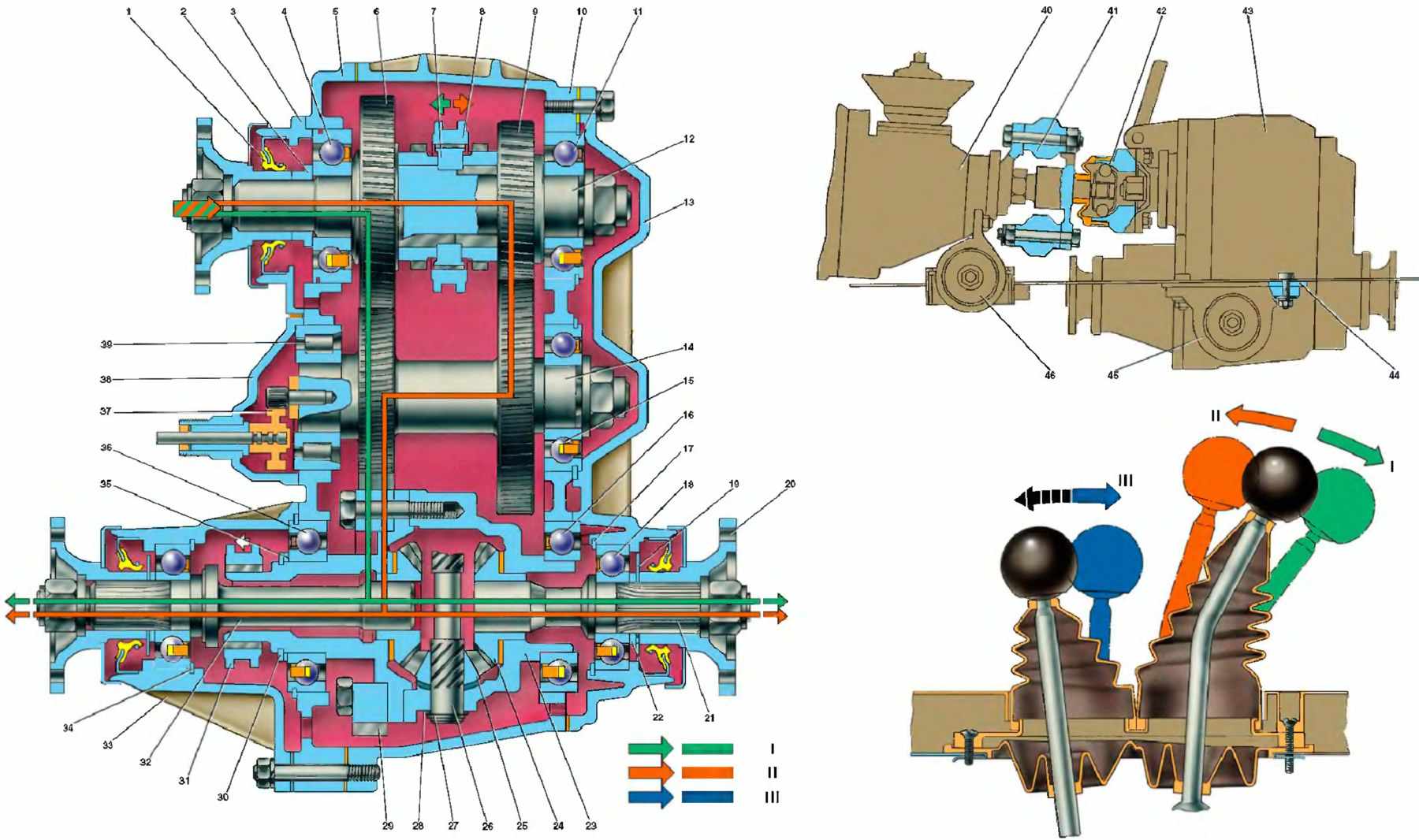

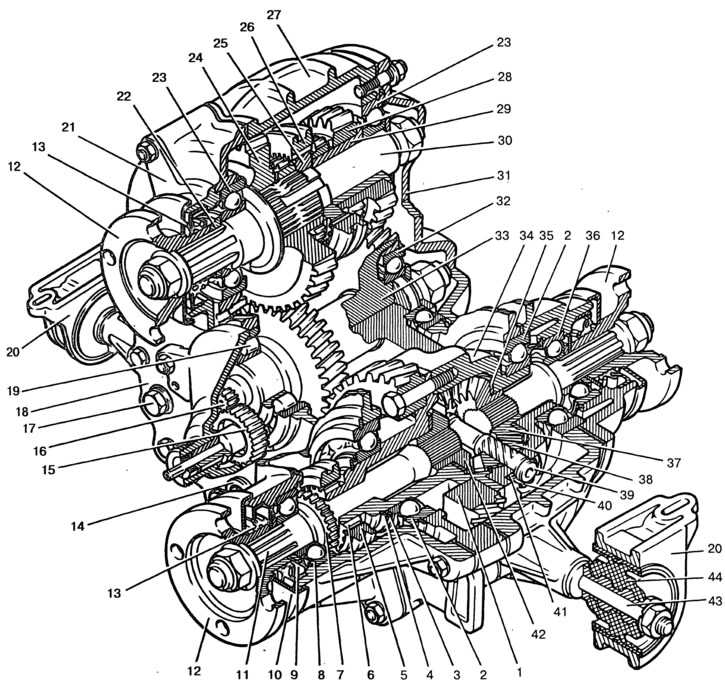

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10.

Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19.

Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37.

Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Что такое раздаточная коробка?

Раздаточная коробка монтируется на всех автомобилях, имеющих полный привод абсолютно на все колеса.

Она выполняет распределение крутящего момента по всем осям автомобиля и увеличивает его величину при езде на автомобиле по бездорожью. Если говорить о конструкции этого элемента, то она заметно различается, и это зависит от марки и модели автомобиля. Однако это не мешает выделить самые основные конструктивные элементы агрегата: валы привода для передней и задней осей, понижающая, зубчатая и цепная передачи, межосевой дифференциал, с механизмом, способным к самоблокировке узла и ведущий вал.

Принцип работы заключается в следующем. Ведущий вал (основной) выполняет передачу крутящего момента от передаточного механизма КПП механическим путем на раздаточную коробку.

Далее крутящий момент переходит на специальный межосевой блокирующийся дифференциал, который уже распределяет его между соответствующими осями. Величина распределения зависит от типа дифференциала. Если он симметричный, то это усилие будет распределяться в равных соотношениях, однако если он не симметричный, то момент будет распределяться в определенных соотношениях. Их величина будет зависеть от угловой скорости вращения колес. Если раздаточная коробка передач оборудована автоматическим или ручным включением полного привода, то межосевой дифференциал на ней уже не применяется.

Для наиболее эффективной работы полного привода «Нивы» применяется блокировка межосевого дифференциала. Под данным явлением принято понимать полное или неполное выключение дифференциала и обеспечение наиболее жесткой связи между осями. Таким образом, исключается пробуксовка отдельных осей, если одна пара колес упирается в какое-то препятствие.

Центровка раздатки нива шевроле

Определение причин вибрации и центрирование раздаточной коробки

Запоминаем скорость автомобиля и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.

На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.

Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).

Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.

Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески. Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу). Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.

Балансировка раздатки на Ниве.По многочисленным просьбам.

Центровка Раздатки НИВЫ Без подъёмника 3 Способа Центровки Раздаточной коробки НИВА

Как отрегулировать раздатку на Ниве и о помощи ZELLO

Центровка раздаточной коробки Нива Шевроле 2123

как отрегулировать раздатку на ниве видео

Центровка раздатки нивы.

Chevrolet Niva Вибрация. Проверка промвала. 3-я опора. Вибрация Раздатки Chevrolet Niva. Причины

Использование раздатки на ниве шевроле.

Болансировка раздатки на ниве

Опубликовано 30 Августа 2016

Данная операция может помочь убрать вибрацию или по крайней мере будет интересна и познавательна, как и этот чудо автомобиль. Как показала практика, это не спасает от замены карданов с изношенной шлицевой и раздолбанными крестовинами на старой машине, но на новой с хорошими карданами и подшипниками на валах помогает. КАК СЛЕДСТВИЕ РЫЧАГ РАЗДАТКИ БОЛЬШЕ НЕ БЬЕТСЯ В КОНВУЛЬСИЯХ даже на Ниве с большим пробегом. Берем сталистую проволоку

1 мм, пластилин или термоклей по желанию. Ставим коробку и раздатку в нейтраль

Ищем на бублике промвала болт вертолета со стороны коробки (важно!) который хорошо соотносится с гайкой шруса со стороны раздатки. (На вертолете 3 болта на шрусе 4 гайки, но одна пара совпадает). Снимаем датчик скорости

Крепим проволоку и изгибаем её так, чтобы при вращении она не задевала стакан рычага коробки передач. Сводим концы проволок вместе в точке с которой решили начать (оставьте 1-2 мм зазора) и вращаем конструкцию. Наша задача- вращение концов проволоки нос к носу ВЕЗДЕ. Для этого все средства хороши: растачиваем крепления раздатки (для вращения), подкладываем под опоры шайбы, где не надо убираем шайбы. Большое СПАСИБО за идею и советы почетному нивоводу г. Горячий Ключ Владимиру Шубину!

Снимаем датчик скорости. Крепим проволоку и изгибаем её так, чтобы при вращении она не задевала стакан рычага коробки передач. Сводим концы проволок вместе в точке с которой решили начать (оставьте 1-2 мм зазора) и вращаем конструкцию. Наша задача- вращение концов проволоки нос к носу ВЕЗДЕ. Для этого все средства хороши: растачиваем крепления раздатки (для вращения), подкладываем под опоры шайбы, где не надо убираем шайбы. Большое СПАСИБО за идею и советы почетному нивоводу г. Горячий Ключ Владимиру Шубину!

Описание возможных проблем с раздаткой

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

• Не включается передний мост.
• Перегревается раздатка.
• Утечки и повышенный расход масла раздатки.
• Несанкционированное отключение переднего моста.

Замена масла в раздатке Нива 2121

Для обеспечения работоспособности транспортного средства необходимо своевременно производить техническое обслуживание. замена масла входит в обязательный перечень работ по ТО машины. Для смены расходного материала в раздатке Нива 2121 потребуется трансмиссионное масло в объеме 0,8 – 1,5 литров.

Периодичность замены смазочной жидкости равна 45 000 км пройденного пути. Первая процедура проводится спустя 60 000 км, а далее – в соответствии с установленным графиком.

Порядок замены масла в раздатке внедорожника Нива:

• прогреть автомобильные системы и механизмы, для этого нужно завести мотор и проехаться на небольшое расстояние;
• установить машину на эстакаду или над специальной смотровой ямой;
• очистить заливную и сливную пробки раздатки от грязи и пыли;
• подставить под слив емкость для сбора отработанного материала;
• открутить пробки и слить жидкость;
• удалить металлические фрагменты, стружку, осколки и прочие элементы износа;
• завинтить пробку;
• залить в промывочную жидкость (около одного литра);
• запустить мотор;
• прогнать рычаг по передачам раздатки с небольшими задержками;
• выключить двигатель;
• слить промывочный состав;
• заправить раздатку новым маслом;
• проверить уровень масла ;
• при необходимости добавить нужное количество.

Для раздатки внедорожника Нива 2121 чаще всего используются трансмиссионные масла известных брендов Mobil, ТНК, Castrol класса GL-4.

Какие опасности могут подстерегать автолюбителя во время езды?

Как показывает практика, даже такое устройство, как подрамник, не гарантирует 100-процентную защиту раздатке и иным узлам автомобиля во время движения по бездорожью. Поэтому если вы часто эксплуатируете «Ниву» в сельской местности, где существует опасность «подцепить» пень или еще какой-то предмет, который сложно заметить в некошеной траве, устанавливайте на подрамник специальную защиту, о которой мы говорили в предыдущем абзаце. Тогда риск деформации раздатки снизится к нулю. Если же такой защиты не будет, испортится и подрамник, и сама коробка.

Итак, мы выяснили, как изготовить подрамник раздатки на «Ниву» своими руками. А нужен он вам или нет — решайте сами.

Центровка раздатки Нивы

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца. Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

• один человек садится на место водителя, авто поднимают вместе с ним;
• блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
• необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
• второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
• человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
• в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Рекомендуем: Как правильно почистить автомобильные чехлы из овчины?

Важно знать! На Ниве 21213 промежуточным валом используется не кардан, а ШРУС. По этой причине заводские установки могут обойтись без высотной регулировки

Но в том случае, когда динамическая центровка не оправдывает ожидания, можно попытаться подтянуть или опустить раздаточную коробку и повторить центровку.

Рекомендации по центровке РКП

После любых операций по снятию и установке раздаточной коробки передач, ее нужно отцентровать. Для этого потребуется:

• ослабить крепление раздаточной коробки так, чтобы она “сидела” более свободно, и могла незначительно перемещаться;
• разогнаться до скорости 80 км/ч, после чего раздатка сядет на свои посадочные места;
• затяжка происходит как можно скорее и на работающем моторе, что бы посредством вибрации, РКП не успела принять неподходящее положение.

После такого ремонта раздаточная коробка передач может служить верой и правдой очень долго. К сожалению, работа раздатки в условиях повышенных нагрузок, зачастую, значительно сказывается на уменьшении ресурса, в силу слабой ее конструкции. Для повышений надежности РКП можно поставить подрамник, который позволит посадить раздатку жестко на свое место, а также исключить сильную вибрацию от работы трансмиссии.

В готовом подрамнике для “Нивы” есть готовые отверстия и крепежи для крепления его к кузову. Также, для повышения надежности, установлена дополнительная опора раздатки. Чтобы установить подрамник, потребуется установить домкрат под раздатку, отпустить гайки крепления и приспустить раздаточную коробку. Далее подрамник примеряется на посадочные места. Настоятельно рекомендую хорошо смазать отверстия в днище, для предотвращения возможного появления коррозии. Подрамник прикручивается на посадочное место для раздатки, а сама коробка к подрамнику. В силу того, что подрамник жестко связан с кузовом, вибрации все равно будут переходить на кузов, но не так значительно. Благодаря усиленным опорам и качественным резиновым подушкам, у раздаточной коробки пропадет склонность к уходу из посадочного места, а это значит, что все элементы ходовой части прослужат намного дольше.

Провести ремонт раздаточной коробки передач автомобиля “Нива” довольно просто. Если есть под рукой необходимый инструмент и минимальные знания устройства РКП, то за несколько часов ваша раздаточная коробка передач заживет новой жизнь. Установка подрамника избавит от многих проблем и предотвратит преждевременный износ всех деталей, узлов и агрегатов трансмиссии.

Тем, кому уже довелось поездить на «Ниве», не нужно объяснять, чем примечательна эта машина. Несомненно, она отличается от других представителей легковых ВАЗов, и прежде всего – полным приводом, предусматривающем наличие двух ведущих мостов. В общей сложности такой внедорожник имеет три дифференциала (по одному на каждый мост) и еще один – межосевой. Еще одной особенностью является раздаточная коробка, которой, в отличие от других ВАЗов, может похвастаться «Нива».

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.
