Как снять раздаточную коробку ВАЗ-21213

Работу проводим на смотровой канаве или подъемнике.

В салоне автомобиля снимаем провода с выключателя контрольной лампы блокировки дифференциала, для этого:

Крестообразной отверткой отворачиваем четыре самореза крепления пластиковой крышки рычагов (пятый саморез – общий с креплением облицовки тоннеля пола).

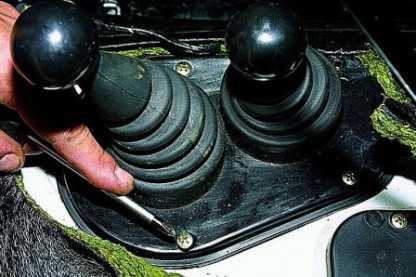

Потянув, снимаем головку рычага переключения передач. Аналогично снимаем головку рычага блокировки дифференциала

Снимаем с рычагов резиновые чехлы с пластиковой крышкой.

Снимаем нижний резиновый чехол.

Отсоединяем провода от выключателя контрольной лампы блокировки дифференциала

Отворачиваем пассатижами накидную гайку гибкого вала привода спидометра

Отсоединяем привод спидометра от раздаточной коробки

Для автомобиля ВАЗ-21214 отсоединяем разъем датчика скорости

Отсоединяем передний и задний карданные валы от раздаточной коробки (см. Снятие карданного вала).

Накидным ключом «на 19» отворачиваем гайку болта крепления эластичной муфты к фланцу коробки передач, удерживая болт ключом той же размерности.

Аналогично отворачиваем гайки двух других болтов.

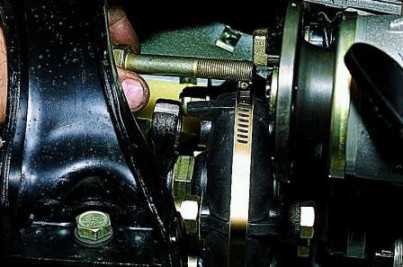

Хомутом (под диаметр 135 мм) обжимаем эластичную муфту для того, чтобы можно было вынуть болты.

При отсутствии хомута большой длины используем два более коротких, вставив язычок одного в замок другого.

Вынимаем болты по одному: поворачиваем эластичную муфту так, чтобы болт выдвигался во впадину, расположенную на левой стороне задней крышки коробки передач.

Устанавливаем регулируемый упор под раздаточную коробку.

Чтобы после замены кронштейна подвески раздаточная коробка заняла прежнее положение, чертилкой (фломастером) обводим кронштейн по контуру.

Подставляем под раздаточную коробку регулируемую опору.

Головкой «на 13» отворачиваем две гайки крепления левого кронштейна к кузову

Накидным ключом «на 17» отворачиваем гайку крепления кронштейна подвески к раздаточной коробке

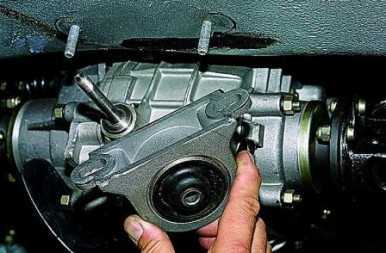

Опустив раздаточную коробку на регулируемой опоре, снимаем кронштейн подвески.

Правый кронштейн снимается аналогично, за исключением того, что на автомобиле ВАЗ- 21214 перед его снятием необходимо демонтировать тепловой экран, расположенный над каталитическим нейтрализатором.

Снимаем правый кронштейн (каталитический нейтрализатор при этом снятию не мешает).

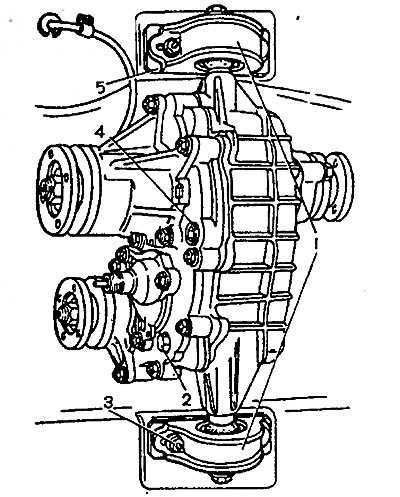

Кронштейны подвески раздаточной коробки устанавливаем в обратной последовательности, сориентировав их по меткам

Опуская упор и сдвигая раздаточную коробку назад, снимаем ее вместе с промежуточным валом.

Раздаточную коробку можно снять и без промежуточного вала, отсоединив его крепление к фланцу ведущего вала раздаточной коробки

Устанавливаем раздаточную коробку в обратной последовательности. После установки ее необходимо отцентровать.

Для этого вывешиваем переднюю и заднюю оси автомобиля. Под балку заднего моста подставляем опоры так, чтобы задний мост принял такое же положение, в каком он находится, когда автомобиль стоит на колесах.

Включаем раздаточную коробку, запускаем двигатель, включаем прямую передачу коробки передач и увеличиваем обороты двигателя.

При возникновении вибрации раздаточной коробки останавливаем двигатель и ослабляем гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку, добиваемся, устранения ее вибрации при работающем двигателе (для этого могут потребоваться регулировочные прокладки, которые устанавливаются между кронштейнами и кузовом).

В этом положении окончательно затягиваем гайки крепления кронштейнов подвески раздаточной коробки.

Самостоятельный ремонт раздатки на Ниве

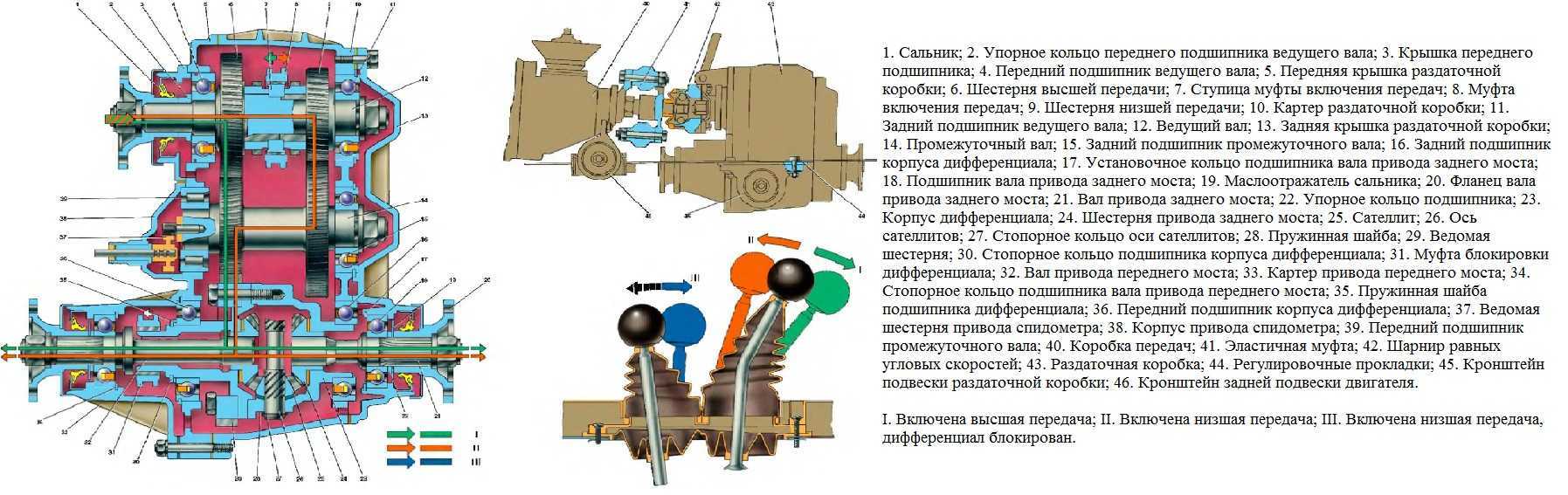

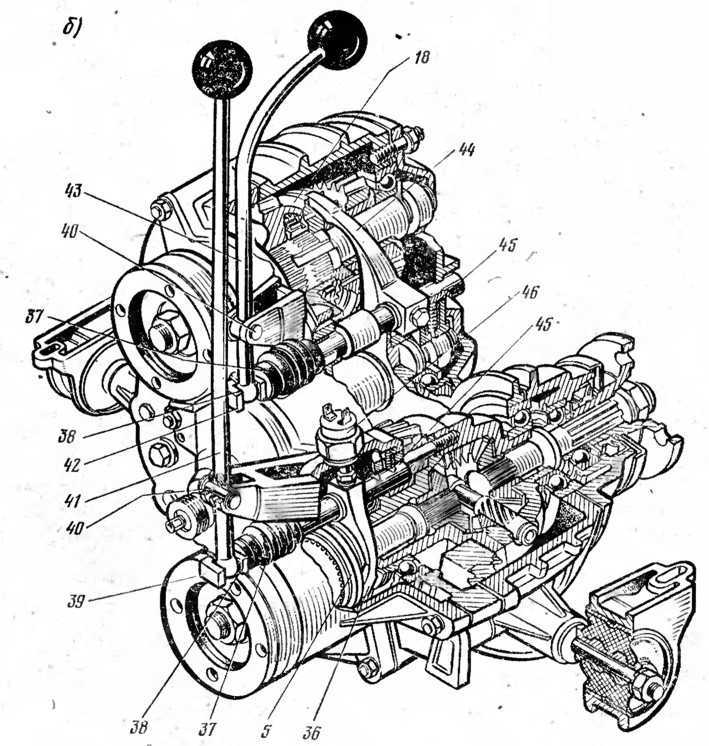

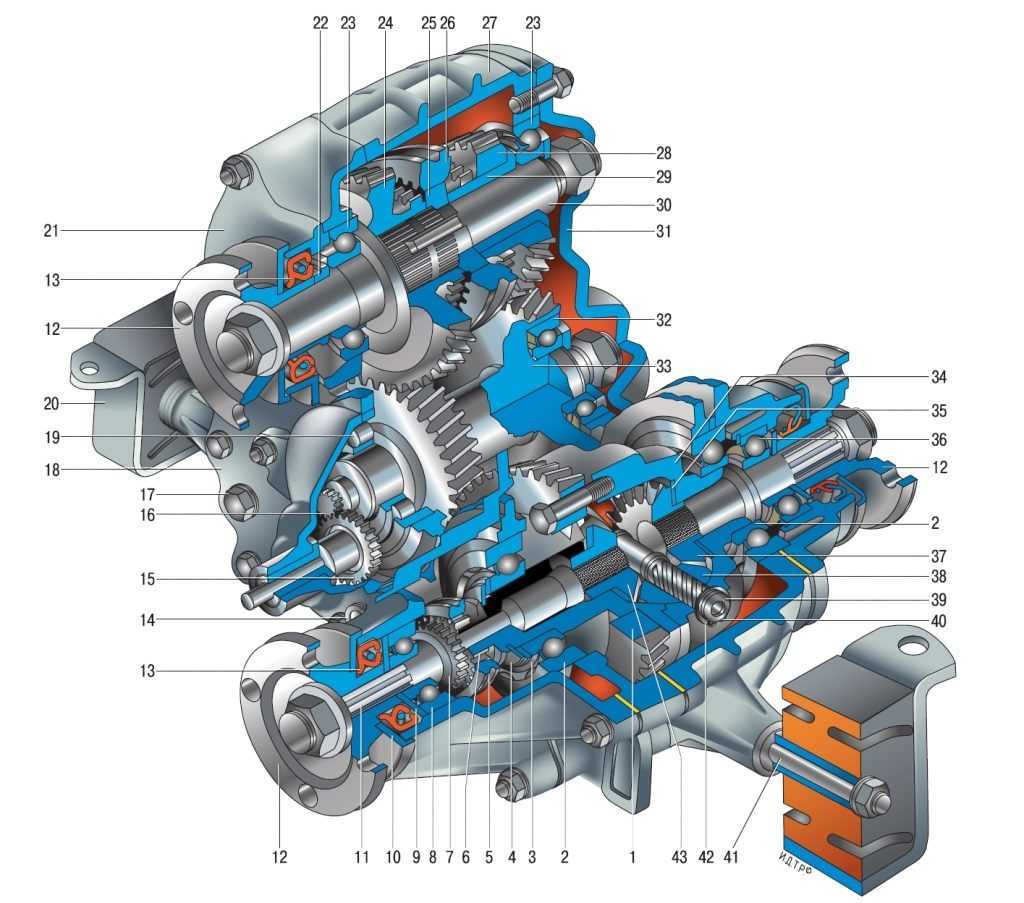

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Рекомендуем: Как перетянуть подлокотник автомобиля своими руками (на примере Приоры)?

Как снять коробку с автомобиля

1. Машина должна быть установлена на смотровую яму или подъёмник.
2. Рычаги раздатки устанавливают в нейтральное положение.
3. Снимается облицовка центрального тоннеля пола.

   Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

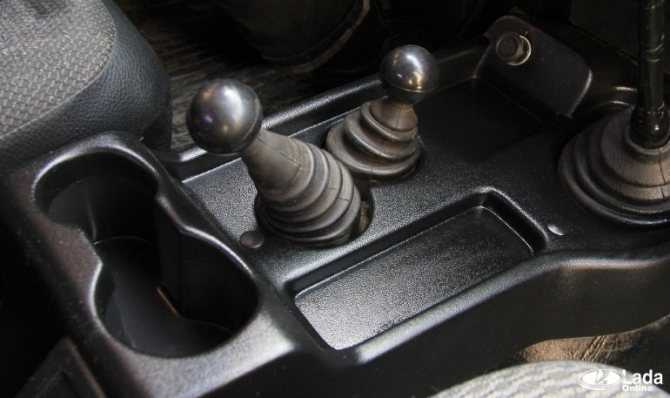

4. Удаляются рукоятки и чехлы рычагов.

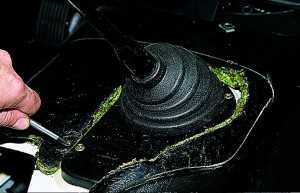

   Рукоятки и чехлы всех рычагов аккуратно снимаются

5. Снимается крышка люка рычагов на четырёх винтах.

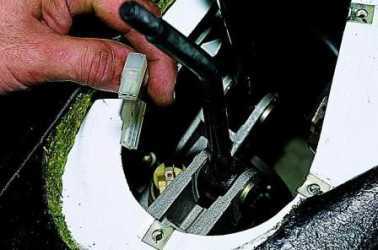

   Получаем доступ к внутренностям раздатки

6. Отсоединяется привод спидометра от раздаточной коробки.

   Нужно снять с раздатки датчик, подключённый к спидометру

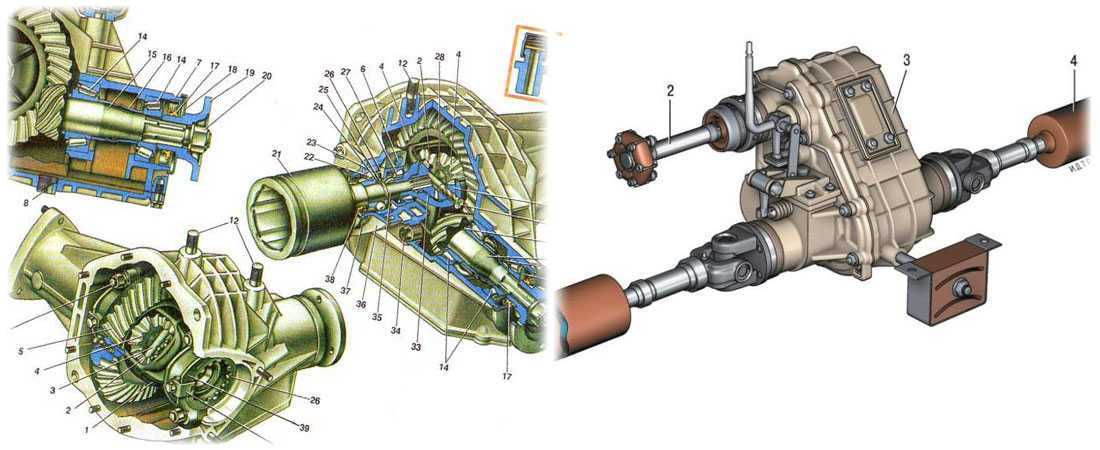

7. Снимаются карданные валы спереди и сзади.

   Карданные валы подходят к раздатке спереди и сзади

8. После отвинчивания нескольких креплений снимается корпус раздатки. Достаточно просто немного толкнуть её вперёд (если смотреть по ходу движения машины — назад) и вниз. Толкаем одной рукой, другой придерживаем.

   При снятии коробки главное — не переусердствовать

Установка, центрирование и регулировка

1. Правильно установите кронштейны подвески двигателя.
2. Установите раздатку, не затягивая болтов её креплений до конца.
3. Фланцы ведущего вала коробки должны совпасть с промежуточным карданным валом.
4. Установите опоры раздаточной коробки и зафиксируйте крепления.
5. Соедините раздатку с передним и задним карданами, установите на место датчик блокировки дифференциала.

Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

1. Включается четвёртая передача, отключается блокировка.

   Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

2. Под машиной ослабляются гайки крепления раздатки.

   Для центровки демультипликатора ключом на 15 ослабляем крепления

3. Водитель начинает разгонять мотор, сообщая об этом напарнику, который направляет коробку в нужное положение.

   Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка

Рекомендуем: Течь масла из-под сальника коленвала: причины и устранение проблемы

Вибрация

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

А еще интересно: Лифт Нивы 2121 своими руками: чертежи, размеры

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

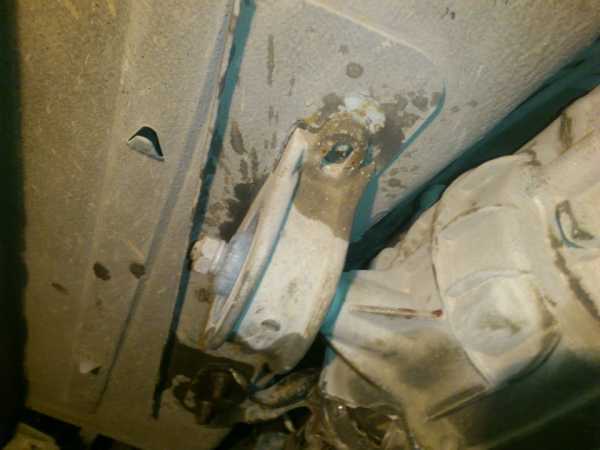

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

А еще интересно: Какое масло лить в коробку нива шевроле

Теги

наличием раздаточной коробкиМеханизм раздаточной коробки Раздаточная коробка Раздаточная коробка Нива Шевроле Нива 4х4предназначением Нива 2121раздатки Нива 2121на Ниве 2121раздатки Нива 2121 Нива 2121на Ниве 2121Остановить Ниву 4х4Шевроле Нива предназначена передняя косозубаяотвязка переднего мостаотключить передний мостотвязка переднего мостаотключение переднего моста.мостом. Передний мостраздаткой передним карданныммуфты переднего ив передней ивходят передний иустройство коробки раздаточной коробки сраздаточной коробки включаетУстройство коробки передачраздаточной коробки внедорожникараздаточной коробки предусмотреныАвтоматическая коробка передачраздаточная коробка нараздаточной коробке иРаздаточная коробка Нива

сателлитыкартераподшипникишестернизаменакольцо

Замена эластичной муфты

Снимаем карданную передачу (см. Замена карданной передачи).

Если муфта не повреждена, то перед снятием стягиваем ее по радиусу специальным монтажным хомутом. Можно обойтись и без хомута, плотно намотав на муфту несколько слоев скотча.

Проворачиваем вал коробки передач и бородком поочередно выбиваем болты крепления муфты.

ВНИМАНИЕ! Болты можно вынуть и вставить только в одном месте – чуть выше корпуса привода спидометра. Снимаем эластичную муфту вместе с фланцем

Отвернув три гайки, отсоединяем муфту от центрирующего фланца

Снимаем эластичную муфту вместе с фланцем. Отвернув три гайки, отсоединяем муфту от центрирующего фланца.

Новые муфты поступают в продажу стянутыми монтажным хомутом. Устанавливаем муфту на центрирующий фланец, не снимая хомута.

Поочередно вставляем три болта во фланец коробки передач.

Устанавливаем муфту и затягиваем болты, при этом шипы фланцев должны войти в пазы муфты. Снимаем монтажный хомут. Устанавливаем карданную передачу согласно заранее нанесенным меткам (см. Замена карданной передачи).

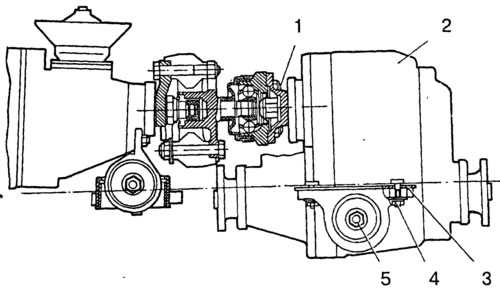

Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки.

Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей. Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.

Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.

Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.

За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.

Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.

Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.

При разборке отмечаем их расположение, чтобы потом установить на прежние места. Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.

На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей.

Его устройство аналогично наружному шарниру привода переднего колеса. От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.

От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира. Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.

Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.

На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.

Устранение предпосылок

Сбивающаяся центровка раздатки происходит по причине не проработанной конструкции. Поэтому, многие народные мастера стремятся доработать крепление, чтобы не возиться раз в год с центровкой. Для этого применяется специальная рама. В последние годы ее можно приобрести в магазинах, но можно сделать и самостоятельно.

Плюсы такой доработки, следующие:

• Раздатка крепится на жесткое основание подрамника. Посетите сайт https://casinopromo.ru чтоб найти актуальные промокоды для регистрации . К кузову крепление производится через подрамник, это позволяет снизить уровень вибрации, передаваемой на кузов;
• Он играет роль своеобразной защиты для картера;
• Также следует упомянуть придание дополнительной жесткости лонжеронам.
• Из недостатков можно упомянуть небольшое снижение клиренса. Хотя, в свете преимуществ, это особой роли не играет.

Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали.

Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки

Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову. К подрамнику привариваются опорные пластины из листовой стали

В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля

К подрамнику привариваются опорные пластины из листовой стали. В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля.

Для крепления следует использовать болты М12

, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.

Заключение

. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.

Объем масла в раздатке Niva Chevrolet

Полноприводный монстр Нивы Шевроле работает безотказно, нужно лишь следовать инструкциям, вовремя проводить ТО раздатки, следить за объемом масла в ней, а также и менять все технологические жидкости.

Гордость отечественного автопрома — это Нива Chevrolet. Производитель выпустил поистине шикарный автомобиль, по своим характеристикам не уступающий дорогим аналогам. Для бездорожья, поездок на природу, рыбалку, охоту — лучше машины не найти.

Раздаточная коробка 2121 конечно же требует регулярного обслуживания. К основным работам по обслуживанию раздаточной коробки 2121 стоит отнести замену масла согласно рекомендациям автопроизводителя. Масло рекомендовано менять каждые 45 тысяч километров. Для выполнения этой процедуры нужно взять двенадцатый шестигранник, шприц для заливки масла, собственно само масло и емкость под отработку. Лучше всего выполнять замену масла на смотровой яме или на подъемнике.

Порядок выполнения работ выглядит следующим образом:

• Выкручиваем сливную пробку над емкостью для отработанного масла и ждем, пока оно все стечет;
• Завинчиваем сливную и откручиваем заливную пробку;
• Заливаем при помощи шприца масло до тех пор, пока оно не достигнет нижней кромки заливного отверстия;
• Завинчиваем пробку.

ВАЗ 2121 Нива зарекомендовал себя как надежный и универсальный советский внедорожник. В 1977г с конвейера сошел первый отечественный вездеход, который в отличии от обычных легковых ВАЗ 2121 имел полный привод и повышенные показатели проходимости. Устройство раздаточной коробки Нивы разработано опытными конструкторами АвтоВАЗ с целью повысить функциональность и универсальность автомобиля как при езде по бездорожью, так и в условиях города.

В 1994г вышла обновленная версия внедорожника, получившая маркировку Нива 21213, отличающаяся от предыдущего варианта более мощным силовым агрегатом. С 2006г данная серия автомобилей известна как Нива 4х4.

Замена сцепления, не без последствий (93460). — Лада 4×4 5D, 1.7 л., 1998 года на DRIVE2

Не могу сказать, что сцепление кончилось неожиданно, первые звоночки уже были, но как обычно не вовремя.В пятницу утром, после дежурства, пришлось буксировать автомобиль Ивана,по причине временной нетрудоспособности его десятки.Вроде бы особой нагрузки не было, НИВУ не рвали.Вообщем втечении дня сцепление кончилось окончательно.В субботу на смену поехал на СЕМЕРКЕ, благо семье никуда не надо было.Проштудировав интернет и поговорив с бывалыми водителями, на предмет возможной поломки, либо обломило вилку, либо оборвало паука .Тот же интернет, сказал, что заменить вилку можно не снимая коробки, немного обнадежило.Воскресенье, утро, заехал в магазин, купил вилку и её пыльник (140руб).В гараже

Паук

Сравнил высоту корзин

Заодно решил сделать ревизию шрусу промвала, пыльник которого был давно уже прорван (с самой покупки НИВЫ).С горем пополам няли шрус, так, как раньше с ними дела не имел.

Как снять раздатку с Нивы

В снятии и ремонте демультипликатора ничего сложного нет, эту процедуру сможет провести любой человек обладающий нужным инструментом. Главная сложность этого автомобиля заключается в том, что раздатка не крепится напрямую к самой КПП как у современных внедорожников, в Ниве они соединены при помощи промежуточных валов.

Сам демонтаж агрегата достаточно прост, для этого авто загоняется на смотровую яму. Все рычаги в салоне устанавливаются в нейтральное положение. Затем снимается пластиковый кожух с туннеля, и удаляются все чехлы и рукоятки. Дальше откручивается люк, который открывает доступ к раздатке. Так же снимается датчик спидометра, после него отсоединяются карданные валы. В конце остается открутить несколько креплений самой коробки, после чего ее снять.  После того как механизм снят, можно приступать к его разбору для дальнейшей замены изношенных деталей

В целом установка происходит в обратном порядке, но стоит уделить внимание центрированию раздатки с коробкой передач, то есть необходимо убедить в стыковке фланца ведущего вала КПП с промежуточным валом раздатки, после чего можно затянуть болты крепления самого демультипликатора

Итог

У Нивы постоянный полный привод, притом автомобиль сам по себе недорогой. И именно поэтому с точки зрения надежности и цены он как нельзя лучше подходит для любителей активного отдыха. Обслуживание полного привода у этой машины будет стоить символических денег, тем не менее, сама конструкция механизма обладает достаточно высокой надежностью за такую цену.

• Далее Лучшие новые российские кроссоверы и внедорожники
• Назад Соболь 4х4 2016: полноприводное семейство обновилось

• Двигатель / Рейтинги

  23 Авг, 2019

• Кроссоверы Hyundai / Новости

  23 Авг, 2019

• 22 Авг, 2019

• Кроссоверы Volkswagen / Новости

  21 Авг, 2019

• Кроссоверы Форд / Новости

  20 Авг, 2019

• Кроссоверы Audi / Новости

  20 Авг, 2019

• 13 Апр, 2019

• 12 Мар, 2019

• 17 Фев, 2019

• 11 Апр, 2019

• 27 Июл, 2017

Популярные кроссоверы

Кроссоверы Acura Кроссоверы Audi Кроссоверы BMW Кроссоверы Cadillac Кроссоверы Chevrolet Кроссоверы Chery Кроссоверы Citroen Кроссоверы Dodge Кроссоверы Ford Кроссоверы Honda Кроссоверы Infiniti Кроссоверы Jeep Кроссоверы Hyundai Кроссоверы Kia Кроссоверы Lexus Кроссоверы Lada Кроссоверы Land Rover Кроссоверы Mazda Кроссоверы Mercedes Кроссоверы Mini Кроссоверы Mitsubishi Кроссоверы Nissan Кроссоверы Porshe Кроссоверы Peugeot Кроссоверы Opel Кроссоверы Renault Кроссоверы Ssang Yong Кроссоверы Skoda Кроссоверы Subaru Кроссоверы Suzuki Кроссоверы Toyota Кроссоверы Volkswagen Кроссоверы Volvo

Ремонт коробки

Часто крышка раздатки («Нива Шевроле» не исключение) начинает пропускать через себя масло. При этом его уровень в коробке начинает медленно, но уверенно падать.

В данном случае следует поменять сальники раздатки. «Шевроле Нива» оснащается тремя уплотнительными элементами. Чтобы заменить эти сальники, необходимо коробку достать наружу. Лучше всего это делать на подъемнике или смотровой яме. Итак, сперва очищаем коробку от масляных пятен и тщательно продуваем. Далее демонтируем карданный вал. Важный момент: при снятии болтов осмотрите их состоянии. Если резьба «слизана», такие болты больше не подлежат эксплуатации. А чтобы исключить дисбаланс карданного вала, сделайте метку на нем в местах демонтажа. Далее вставляем в отверстия фланца вала два болта и накручиваем на них гайки. При помощи небольшой монтажной лопатки удерживайте элемент от прокручивания. Головкой на 24 снимаем гайку и достаем шайбу фланца. Последнюю деталь тоже извлекаем наружу. Далее берем в руки плоскую отвертку и снимаем сальник раздаточной коробки. Посадочную поверхность необходимо протереть сухой тряпкой и нанести немного нового масла на уплотнительный элемент. При помощи оправки запрессовываем его на место. Установка остальных сальников производится аналогичным образом. По окончании ремонтных работ следует долить масло в раздатку. «Нива Шевроле» любит трансмиссионную смазку с вязкостью 80W90.

Раздаточная коробка Нива 21213

Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:

• первую – с передаточным числом 1,2;
• вторую, пониженную – с числом 2,135;
• нейтраль.

21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:

• 1 – 4,4;
• 2 – 2,52;
• 3 – 1,63;
• 4 – 1,2;
• 5 – 0,98.

При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):

• 1 – 7,83;
• 2 –4,48;
• 3 – 2,90;
• 4 – 2,14;
• 5 – 1,75.

По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.

А еще интересно: Тюнинг Нивы 2121 своими руками (фото видео)

Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.

Как правильно снять коробку передач на Ниве Шевроле?

Коробку переключения передач на автомобиле Нива 2121 и 2131 снимают для ее разборки и ремонта, а так же при выполнение других работ, при которых ее наличие будем мешать ходу их проведения. В этом видео я снимаю коробку переключения передач с ваз 2121 нива.

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

• Характерный хруст при движении с вывернутыми колесами;
• Рывки при разгоне;
• Увеличенная вибрация на ходу;
• Постукивания при преодолении неровностей.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Кулиса джипа Нива Chevrolet

Продолжая исследование русского джипа Нива Chevrolet, являющегося родственником семейства автомобилей ВАЗ, уделим внимание таковой детали, как кулиса. Что все-таки это такое и где она стоит? Наверняка, часто приходилось слышать каждому сегодняшнему водителю во время обучения в автошколе о том, как инструктор «ругается» на изживающую себя кулису, когда переключает скорость. Что все-таки это такое и где она стоит? Наверняка, часто приходилось слышать каждому сегодняшнему водителю во время обучения в автошколе о том, как инструктор «ругается» на изживающую себя кулису, когда переключает скорость

Что все-таки это такое и где она стоит? Наверняка, часто приходилось слышать каждому сегодняшнему водителю во время обучения в автошколе о том, как инструктор «ругается» на изживающую себя кулису, когда переключает скорость.

Да, вправду кулиса это деталь коробки, которая делает важную функцию, но в Ниве Шевроле имеется два таких устройства одна кулиса служит для переключения скоростей, а другая для переключения режимов раздатки. Но об этом фактически и скажет данный материал.

Как производится замена раздаточной коробки ВАЗ Нива?

Замена раздаточной коробки производится, когда старый агрегат становится не ремонтопригодным и выполнять ее рекомендуется на смотровой яме.

Порядок действий:

1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.

Как установить новую раздаточную коробку

Поместив на освободившееся место новую раздатку, не нужно полностью затягивать крепежные элементы кронштейнов ее подвески. Передвигая устройство вдоль и поперек, или даже в вертикальном направлении, постарайтесь найти наиболее подходящее положение, при котором фланцы ведущего и промежуточного валов окажутся расположенными на одном уровне, параллельно друг другу, а зазор между ними будет минимальным.

После этого нужно вернуть на прежние места все снятые ранее регулировочные прокладки, устанавливающиеся под опоры, и затянуть крепежные гайки кронштейнов подвески. Дальше подсоедините к валам раздатки передний и задний валы, а гибкий вал к приводу спидометра. Провода подключаются к датчику контрольной дампы блокировки дифференциала.

После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней. Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.

Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.

Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.

После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.

Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.

Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.

Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.

После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.

Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.

Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.

1. не нравится 2. плечо очень большое, возможность выломать всборе присутствует 3. корпус гранаты чудесно укорачивается тонким диском болгарки на 125 по сделанной риске на токарном, затем финальная обработка под посадку вилки на токарном 4. корпус гранаты обрабатывают все на этом форуме, видимо дело в резце 5. можно вообще ничего не пилить/варить! Штатный ШРУС, палка ОКА, штатный ШРУС раздатки НИВА.

Пятый вариант рассматривал?

lunatik писал(а): baltiec

1. не нравится 2. плечо очень большое, возможность выломать всборе присутствует 3. корпус гранаты чудесно укорачивается тонким диском болгарки на 125 по сделанной риске на токарном, затем финальная обработка под посадку вилки на токарном 4. корпус гранаты обрабатывают все на этом форуме, видимо дело в резце (или токаре) Эльбора не было . 5. можно вообще ничего не пилить/варить! Штатный ШРУС, палка ОКА, штатный ШРУС раздатки НИВА

Пятый вариант рассматривал?.

Здравствуйте! Мы искренне рады видеть Вас на сайте нашего клуба! Скорее всего, вам близок и понятен стиль жизни НА ПОЛНОМ ПРИВОДЕ.

Здесь Вы можете познакомиться и пообщаться с людьми, которые разделяют и понимают Ваши стремления и увлечения.

Прежде чем приступить к общению ознакомтесь пожалуйста с Правилами форума

Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.

Раздатка помогает реализовывать такие возможности внедорожника, как:

• Блокировка межосевого дифференциала.
• Отключение ведущего моста.
• Повышение вращающего момента ведущих колёс.
• Распределение вращающего момента по колёсным осям.

Ремонт раздаточной коробки Нива

Внизу будет перечислен перечень неисправностей, характерных для этого агрегата и список их способов ремонта. Данный список актуален только для автомобиля ВАЗ 2121 и LADA 4×4.

1. Вибрация, ощущаемая в ногах на передних сидениях. Особенно заметна при начале движения или разгоне автомобиля.

• ослабли или нарушились крепления, поддерживающие коробку передач или раздаточный узел. Чтобы устранить эту неисправность, необходимо просто подтянуть крепления.
• повреждения крепящих опорных устройств КПП или раздатки. В этом случае необходимо заменить неисправные элементы новыми. Проверьте центровку ведущего вала, в соответствии с механизмом переключения передач.
• произошла деформация болтов, поддерживающих эластичную муфту. Устраняется заменой болтов или  промежуточного вала целиком.
• подверглись ослаблению специальные крепления, поддерживающие эластичную муфту. Просто подтяните их.
