Как проверить масляный насос: способы проверки, ремонт, советы специалистов

Замена масляного насоса на ВАЗ-2112 16 клапанов фото, видео

Если у вас на панели приборов загорелся красный индикатор, сигнализирующий о недостатке масляного давления в системе, то не спешите бежать в магазин и покупать новый масляный насос.

На видео рассмотрены самые основные причины, почему в двигателе ВАЗ может пропасть давление масла:

Замена масляного насоса

Ничего сложного в замене масляного насоса нет. Загоняем машину на яму, готовим инструмент и за дело.

Отключаем аккумулятор. Демонтаж клеммы АКБ для ремонта
Сливаем масло в приготовленную тару (пробка на поддоне). Пробка откручивается ключом
Домкратим машину, выставляем на хорошую подставку (пенек подойдет в самый раз) и снимаем правое колесо.
Снимаем ремень ГРМ. Ремень ГРМ без кожуха.
Снимаем шкив и шпонку коленчатого вала (вам нужен будет помощник зажать отверткой маховик).
Снимаем крышку картера. Снимаем поддон
Снимаем сам маслозаборник.
Очищаем сетку маслоприёемника (растворителем либо керосином).
И снимаем непосредственно сам масляный насос (6 болтов на блоке цилиндров). Расположение 6 болтов, которые крепят масляный насос, отмечено стрелочками

Сборку масляного насоса проводить в обратном порядке.

Прокладки поддона и масляного насоса обязательно подвергаются замене на новые. Так же новый масляный насос стоит промыть от консервирующей смазки и заполнить его маслом (чтобы исключить при первом запуске после ремонта его сухую работу).

Зачем нужен масляный насос?

Внешний вид насоса

Масляный насос в двигателе предназначен для нагнетания давления в масляной системе, для необходимого смазывающего эффекта всех трущихся деталей ДВС. При недостаточном давлении в системе смазывающий эффект будет малоэффективен, что в свою очередь приведет к непригодности к работе двигателя. В данном случае на панели приборов должна загореться контрольная лампа низкого давления масла. Поэтому не стоит затягивать с ремонтом масляного насоса.

У вас остается два варианта. Поставить машину на станцию технического обслуживания и потерять много времени и денег, либо поменять масляный насос самостоятельно.

Диагностика насоса

Снятый для диагностики масляный насос. Симптомы — течь масла.

Для начала нужно убедиться в исправности самого датчика давления масла — проверить сухой или масляный сам датчик.

Во-вторых, нужно проверить правильно ли подается питание на него или где-то перебит провод. И только после этих процедур, если лампочка не тухнет, вам придется менять масляный насос.

Почему он может сломаться раньше срока?

Течь масла с масляного насоса чревата дорогим ремонтом двигателя

К замене масляного насоса может привести так же и не качественное масло, которое приведет к быстрому засорению сетки маслоприемника и в последующем нехватке масляного давления в системе. Не редко масляный насос мокреет и из под него течет масло. В этих случаях можно обойтись заменой прокладкой и чисткой сетки маслоприемника.

В целом масляный насос не приносит много хлопот владельцам ВАЗ-2112. Он рассчитан на 120 тысяч километров пробега. При покупке нового насоса и запчастей для его ремонта выбирайте оригинальные запчасти. Официальным производителем масляных насосов для ВАЗ-2112 – Тольяттинский завод (ТЗА).

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Практически всем владельцам Уаз с двигателем ЗМЗ-409 и его модификациями, известна ситуация, когда внезапно, по показаниям на приборной панели, на холостых оборотах, падает давление масла в двигателе. Между тем, это совсем не означает, что у вас вытекло все масло из двигателя. Проблема может быть исключительно в «бочонке». Бочонок — это сленговое название основного датчика давления масла ММ-358, или его аналогов 23.3829 и 3902-3829, который и выводит показания на указатель давления масла в системе смазки двигателя, расположенный на приборной панели.

Сам по себе датчик не плохой, вот только с его расположением на двигателе ЗМЗ-409, на Ульяновском автозаводе несколько намудрили. На двигателе это датчик расположен прямо над выпускным коллектором двигателя. Начиная с Евро-3 завод стал ставить на двигатель защитные экраны выпускного коллектора, оставив датчик там же.

И вышеописанная проблема в падении давления масла может вполне заключаться именно в расположении этого датчика. Он находится в самом пекле, над выпускным коллектором, поэтому и работает корректно в таких условиях совсем недолго. Начиная постепенно давать ошибочные показания, а потом и вовсе выходя из строя.

Или еще один вполне вероятный вариант — несовместимость датчика давления масла и указателя давления масла в системе смазки двигателя расположенного на приборной панели. Об этом ниже.

Поэтому падение давления масла в двигателе «по приборам», если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30.3829 (6012.3829, 6202.3829, ММ111Д) срабатывающий при давлении 0.4-0.8 кгс/см2 и ниже, особых опасений вызывать не должно.

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850+-50 оборотов в минуту :

— для двигателя ЗМЗ-409.10 : не менее 1.0 кгс/см2, — для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10 : не менее 0.7 кгс/см2.

Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409.

В принципе, проблема может решаться периодической заменой этого датчика при плановом замене моторного масла во время технического обслуживания. Но разве это нормальный выход из ситуации?

В качестве профилактики, надо проверить совместимость датчика давления масла и самого указателя давления масла в системе смазки двигателя. Дело в том, что в датчике встроен резистивный элемент и при изменении давления масла меняется сопротивление самого датчика, а разные указатели воспринимают эти данные по своему.

В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. И если какая то из этих пар у вас не совпадает, то надо менять на соответствующий или датчик, или указатель.

Подробнее о диагностике и определении неисправности датчиков давления масла для двигателей ЗМЗ-40905 и ЗМЗ-40911 установленных на Уаз Хантер и грузопассажирских автомобилях семейства Уаз-3741 вагонной компоновки и оборудованных стрелочными контрольными приборами — в этом материале. Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Частично же решить проблему можно установкой защитного экрана над выпускным коллектором, как на Евро-3. На двигатели Евро-2 и ниже, с небольшими минимальными доработками, нормально становится экран коллектора выпускного 4062.1008099-11. Конечно же с одновременной заменой датчика. Заводской защитный экран от Евро-3 на двигатели Евро-2 и ниже не подходит, там совсем другие крепления.

Есть еще вариант, подключить вместо этого датчика-бочонка механический указатель давления масла с выводом его на приборную панель в салон Уаз. На эту роль прекрасно подходит, что не раз доказано в тематических публикациях в Интернете, механический указатель давления масла от Камаз, каталожный номер УК170, заводской номер 14.3830-02. О плюсах и минусах такой доработки и необходимости ее установки, пусть каждый судит исходя из собственного опыта.

РЕМОНТ МАСЛЯНОГО НАСОСА ВАЗ 2101.Масляный насос высокого давления, рекомендации по ремонту.

Ремонт масляного насоса.

Я думаю, нет особой необходимости описывать масляный насос высокого давления и его значение в системе смазки двигателя. Для ремонта масляного насоса вам будут необходимы, слесарный верстак с тисками, комплект плоских щупов, набор торцовых головок, линейка.

Предварительно снятый с двигателя маслонасос, установите в тиски, при зажатии насоса в тисках не применяйте чрезмерных усилий, чтобы не повредить корпус насоса. На изображении стрелками показано расположение крепёжных болтов, приёмного патрубка, открутите болты и снимите патрубок.

Один из крепёжных болтов приёмного патрубка отличается от двух остальных длинной, при сборке насоса установите каждый из болтов на своё место.

Выполнять ремонт масляного насоса следует с особой тщательностью, снятые детали слаживать на предварительно подготовленную чистую ветошь, дабы в дальнейшем не искать, что где лежит.

Как показано на изображении с приёмного патрубка снимите шайбу редукционного клапана.

С редукционного клапана снимите пружину.

Редукционный клапан вытащите с посадочного места.

С корпуса шестерён снимите крышку.

Из корпуса шестерён, вытащите ведущею шестерню, вместе с валиком.

С оси в корпусе шестерён выньте ведомую шестерню.

Для того чтобы провести дефектовку снятых деталей, предварительно промойте керосином и продуйте сжатым воздухом.

Расчётом по результатам измерения диаметров, вычислите зазор, между осью ведомой шестерни и самой шестернёй. Зазор должен составлять 0,017-0,057мм, максимально допустимый зазор -0,1мм.

При помощи плоского щупа, между зубьями шестерён, измерьте зазор, который должен составлять-0,15мм, максимально допустимый зазор-0,25мм.

Используя плоский щуп, вымерите зазор между корпусом маслонасоса и наружными диаметрами шестерён, зазор должен быть 0,15мм. Максимально допустимый зазор-0,25мм.

Как показано на изображении приложите к плоскости корпуса линейку, и щупом измерьте зазор между плоскостью корпуса и торцами шестерён, зазор должен быть-0,161-0,166мм, максимально допустимый зазор-0,2мм.

Проверните рукой ведущий валик, при этом шестерни должны вращаться легко без заедания. Измерьте диаметр отверстия в корпусе насоса и диаметр валика, так же установите зазор между опорными поверхностями валика и корпуса маслонасоса. Значения зазора следующие-0,016-0,055мм, максимально допустимый -0,1мм.

Внимательно осмотрите места соприкосновения редукционного клапана с крышкой насоса, на них не должны присутствовать механические повреждения, и отложения грязи которые впоследствии могут вызвать заедание клапана.

Проверьте упругость пружины редукционного клапана, высота пружины в свободном состоянии должна составлять-38мм, при вертикальном сжатии-20мм. А так же пружина не должна иметь механических повреждений.

Ремонт масляного насоса может быть вызван не только повреждением или износом внутренних механических частей, но и описанными ниже факторами. Внимательно осмотрите крышку маслонасоса, на местах соприкосновения с корпусом, приёмным патрубком и редукционным клапаном не должно быть механических повреждений, отложений грязи, так как это может привести к понижению давления в системе смазки.

Если при осмотре картера двигателя вы обнаружили следы вмятин в районе маслоприёмного патрубка, особо тщательно осмотрите патрубок.Деформация патрубка не допускается.Промойте керосином или соляркой металлическую сетку маслоприёмного патрубка.Замените сетку, если она повреждена.Детали масляного насоса, имеющие сильный износ или повреждения замените.Соберите все ранее снятые детали в порядке противоположном разборке.

Ремонт масляного насоса

Обычно неисправный масляный насос меняется на новый. Однако вышедший из строя насос можно попробовать отремонтировать.

Для ремонта масляного насоса ВАЗ 2106/07 потребуются:

ключи на 10;
линейка;
набор плоских щупов;
тиски.

Разборка масляного насоса

Разборка насоса осуществляется в следующем порядке:

Открутив три болта, снимите приёмную трубку. Для этого удобнее зажать насос в тиски.
Снимите трубку, пружину и шайбу редукционного клапана.
Отогнув края сетки маслоприёмника, снимите её с насоса и тщательно очистите.
Выньте из насоса шестерни.

Все детали разобранного насоса промываются в керосине и протираются чистой ветошью. Затем проводят осмотр всех составных частей и заменяют износившиеся элементы. Сборка насоса производится в обратной последовательности.

Ремонт и замена элементов масляного насоса

После разборки, чистки и осмотра элементы насоса проверяются на износ. Для этого делают ряд замеров и сравнивают с допустимыми значениями:

максимально допустимый зазор между ведомой шестерёнкой и осью не должен превышать 0,1 мм;
зазор между зубьями шестерёнок после их установки в корпус не должен превышать 0,25 мм;
зазор между корпусом и наружным диаметром каждой из шестерёнок не должен превышать 0,25 мм;
зазор между плоскостью крышки и верхней поверхностью шестерёнок не должен превышать 0,2 мм;
высота пружины редукционного клапана без нагрузки должна составлять 3,8 см, а под нагрузкой 60–65 Н — 2 см.

Одним из шагов при диагностике масляного насоса является проверка зазоров между зубьями шестерней

При прокручивании насоса рукой не должно чувствоваться даже малейшее заедание. Если какие-либо из перечисленных зазоров превышают показатель, заменяют либо отдельные детали, либо насос полностью

Очень важно, чтобы не было никаких дефектов на поверхности редукционного клапана и его пружине. В противном случае клапан не сможет нормально работать

Видео: проверка масляного насоса на износ

https://youtube.com/watch?v=ZSR-r4FF5mQ

Замена шестерни привода масляного насоса

В процессе эксплуатации изнашивается шестерня привода маслонасоса. Если её не заменить своевременно, она начинает проскальзывать, снижая производительность насоса. Как следствие, в системе смазки может образоваться недостаток масла. Располагается шестерня под валом распределителя зажигания (под трамблёром) и снимается в следующем порядке:

На инжекторном двигателе снимите заглушку, на карбюраторном — распределитель зажигания, предварительно пометив его положение. Для этого открутите одну гайку.
В шестерне привода маслонасоса по центру есть отверстие. В это отверстие с небольшим усилием (можно несильно постучать) вставьте деревянную палочку с заточенным концом и извлеките шестерню.

Шестерню осматривают и при обнаружении износа внутренних шлицов меняют на новую. Сборку выполняют в обратной последовательности.

Для извлечения шестерни привода масляного насоса используют деревянную палочку с заостренным концом

Таким образом, самостоятельный ремонт и замена масляного насоса на классических моделях ВАЗ не представляет большой сложности. Для этого потребуется лишь желание, немного свободного времени, стандартный набор слесарных инструментов и тщательное следование рекомендациям специалистов.

Ремонт масляного насоса ваз 2108

Ремонт масляного насоса на автомобиле ваз 2108 предполагает его разборку с целью замены вышедших из строя элементов. Для выполнения разборки потребуется стандартный набор инструментов. Предварительно необходимо снять масляный насос с автомобиля. Далее положите его на чистый верстак и можно приступать. Пошаговый процесс разборки выглядит следующим образом:

Снимаем корпус масляного насоса, предварительно отвернув шесть болтов его крепления

Болты заточены под шестигранный ключ, но можно воспользоваться и обычной плоской отверткой, только главное чтобы она не проскальзывала и грани не слизывала.
Отвернув болты крепления корпуса, осторожно поддеваем крышку плоской отверткой таким образом, чтобы установочные штифты на корпусе вышли из отверстий на крышке насоса.. Далее извлекаем ведомую и ведущую звездочки, поддев их плоской отверткой

Далее извлекаем ведомую и ведущую звездочки, поддев их плоской отверткой.

Выворачиваем пробку редукционного клапана. Под пробкой расположена уплотнительная алюминиевая прокладка, которую необходимо заменить в случае если она сильно обжата и не дает нужной герметизации.
После того, как пробка будет снята, вынимаем из отверстия пружину редукционного клапана.

Теперь можно извлечь из корпуса сам клапан, для этого достаточно лишь потянуть его на себя. В случае если он туго идет, то постучите слегка корпусом масляного насоса по деревяшке, обычно этого хватает.
Осмотрите поверхность корпуса и крышки насоса на предмет наличия механических повреждений, которая не должна иметь явных следов сильного износа, глубоких царапин и других дефектов. В противном случае необходимо заменить либо крышку, либо сам насос в сборе.

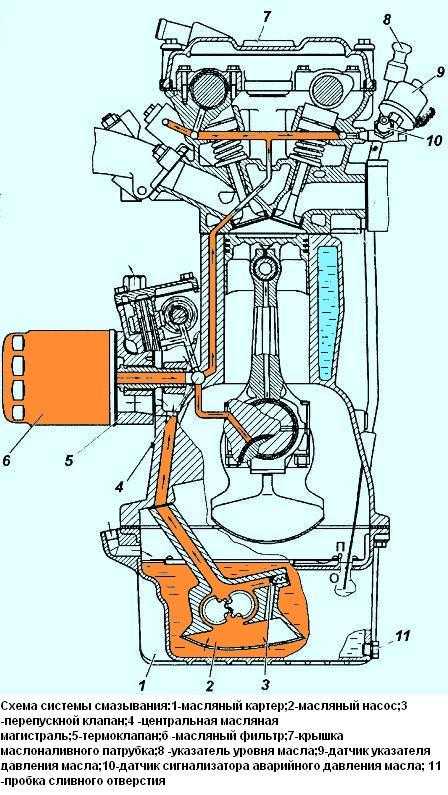

Особенности системы смазки двигателя ЗМЗ-409

Система смазки двигателя комбинированная: масло подается к трущимся поверхностям деталей под давлением и разбрызгиванием.

Система смазки состоит из масляного картера, масляного насоса с приемным патрубком и редукционным клапаном, привода масляного насоса, масляных каналов в блоке, головке блока и коленчатом валу, полнопоточного масляного фильтра, указателя уровня масла, крышки маслоналивной горловины, датчиков давления масла.

На указатель уровня масла нанесены метки «П» и «0» соответственно верхнего и нижнего уровней.

Уровень масла должен находиться между этими метками.

Циркуляция масла происходит следующим образом.

Насос засасывает масло из картера и по каналу в блоке подводит его к полнопоточному фильтру.

После фильтра масло поступает в главную масляную магистраль и через каналы в блоке смазывает коренные и шатунные подшипники коленчатого вала, поршневые пальцы, подшипники распределительных валов, промежуточного вала и валика привода масляного насоса, а также винтовые шестерни привода масляного насоса.

От верхнего подшипника валика привода масляного насоса масло через поперечные сверления и внутреннюю полость валика подается для смазки нижнего подшипника валика и опорной поверхности ведомой шестерни привода.

Шестерни привода масляного насоса смазываются струей масла через сверление в главной масляной магистрали.

Для охлаждения поршня масло через отверстие в верхней головке шатуна разбрызгивается на днище поршня.

Из главной масляной магистрали через канал в блоке масло поступает в головку блока цилиндров, смазывает опоры распределительных валов и подводится к гидронатяжителю цепи второй ступени привода распределительных валов, к гидротолкателям и датчикам давления масла.

Вытекая из зазоров и стекая в картер в передней части головки блока цилиндров, масло смазывает цепи, рычаги натяжного устройства и звездочки привода распределительных валов.

Контроль давления масла осуществляется датчиком давления и указателем в комбинации приборов.

Кроме того, система снабжена датчиком и сигнальной лампой аварийного падения давления масла.

Она загорается по достижении давления в системе 40–80 кПа (0,4–0,8 кгс/см2).

Датчики давления ввернуты в штуцер, установленный в масляный канал головки блока цилиндров.

Масляный насос односекционный, шестеренчатого типа установлен внутри масляного картера и приводится от промежуточного вала парой винтовых шестерен.

Корпус насоса и приемный патрубок изготовлены из алюминиевого сплава, перегородка — из чугуна, шестерни — из металлокерамики.

Для охлаждения масла в систему включен масляный радиатор с предохранительным клапаном, а для очистки масла служит полнопоточный масляный фильтр.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Бочонок — это сленговое название основного датчика давления масла ММ-358, или его аналогов 23.3829 и 3902-3829, который и выводит показания на указатель давления масла в системе смазки двигателя, расположенный на приборной панели.

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

— для двигателя ЗМЗ-409.10 : не менее 1.0 кгс/см2, — для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10 : не менее 0.7 кгс/см2.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

регулируемые;
нерегулируемые.

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

внешнее;
внутреннее.

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

шарик (элемент №1 на рисунке);
пружина (№2);
упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.
