Самостоятельная диагностика и замена датчика давления масла на автомобилях семейства уаз

Датчик температуры ОЖ

Датчик температуры ОЖ служит для измерения нагрева охлаждающей жидкости. Это необходимо для защиты двигателя от перегрева, при достижении определенных параметров температуры сопротивление на датчике меняется и включается вентилятор охлаждения. Так же датчик отвечает за формирования топливной смеси при холодном пуске. Тип датчика ОЖ УАЗа 19.3828 внутри датчика имеет термоэлемент, который под воздействием температуры меняет свое сопротивление и передает его на ЭБУ. Расположен датчик в корпусе термостата.

Признаки неисправности:

• Не включается вентилятор охлаждения;
• При холодном запуске двигатель глохнет;

Инструкция по замене указателя

Если диагностика показала, что устройство подлежит замене, у вас есть два варианта — либо поменять его с помощью специалистов, либо сделать это самостоятельно. Второй вариант более предпочтительный, поскольку в целом в замене датчика нет ничего сложного, выполнить эту процедуру можно своими руками буквально за пять минут. Для замены девайса вам потребуется стандартный слесарный набор, включающий в себя комплект гаечных ключей (вам потребуются ключи на 17 и 22), а также отвертку.

Итак, для этого, чтобы произвести замену, выполните следующие действия:

1. Для начала откройте капот и найдите сам контроллер. Выше мы уже сказали, где он находится.
2. Когда устройство будет найдено, вам нужно будет ослабить болты, которые фиксируют разъем провода на самом девайсе. Сделав это, кабель можно отвести в сторону, чтобы он не мешал.
3. Затем из посадочного места выкручивается сам контроллер.
4. Когда устройство будет демонтировано, нужно произвести установку нового датчика давления, при этом соблюдая аналогичный порядок действий, только в обратной последовательности.

На этом процедуру замены можно считать завершенной. Как видите, она осуществляется всего в несколько этапов и в ней нет ничего трудного. Пожалуй, самый ответственный момент в этом процессе — это точно определить, когда устройство сломалось и нуждается в замене.

Фотогалерея «Самостоятельная замена ДДМ»

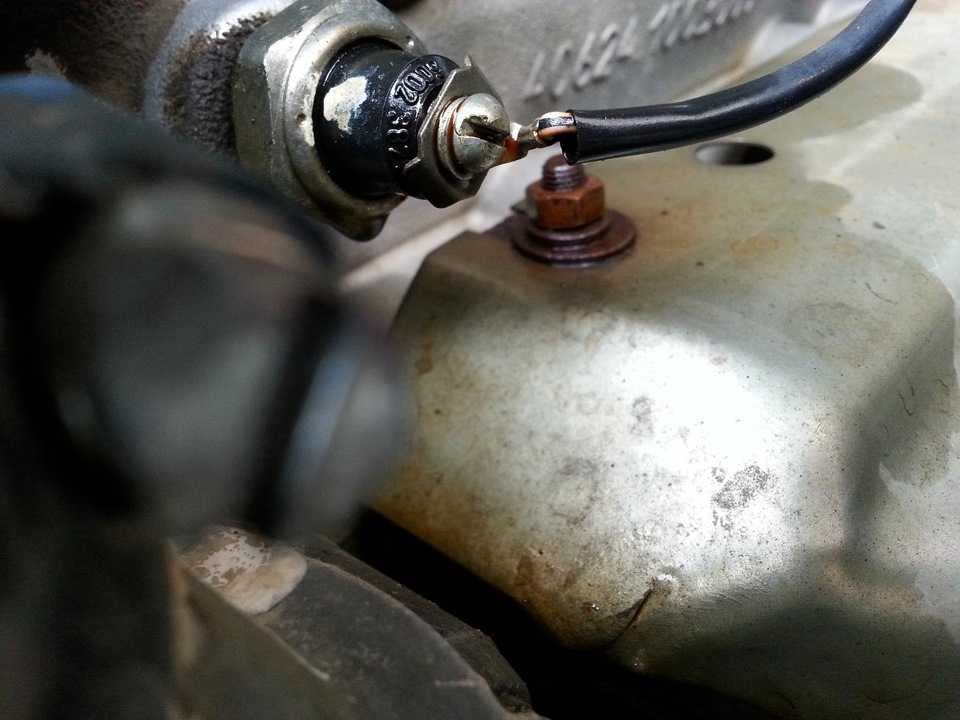

1. Ослабьте болт, фиксирующий провод, и отсоедините его от ДДМ.

2. Выкрутите регулятор из посадочного места с помощью гаечного ключа.

Размещение датчиков давления масла на автомобилях УАЗ

Положение датчика зависит от конструкции автомобильного мотора.

На УМЗ-417 и УМЗ-421 основной датчик находится с правой стороны (по ходу движения вперёд) мотора под генератором. Аварийный — между приводными шкивами коленвала и водяной помпы.

В 1977 г. начался пробег автомобилей по маршруту: Москва — Горький — Ташкент — Каракумы — Баку — Тбилиси — Ростов-на-Дону — Харьков — Москва. Газеты писали: «Каракумский пробег показал, что УАЗ — автомобиль, годный для эксплуатации в самых разнообразных климатических и почвенных условиях».

УАЗ

https://www.uaz.ru/company/75/karakumyi

На ЗМЗ-4021 и ЗМЗ-4104 основной датчик установлен за генератором. Аварийный — с левой (по ходу движения) стороны в нижней части масляного фильтра.

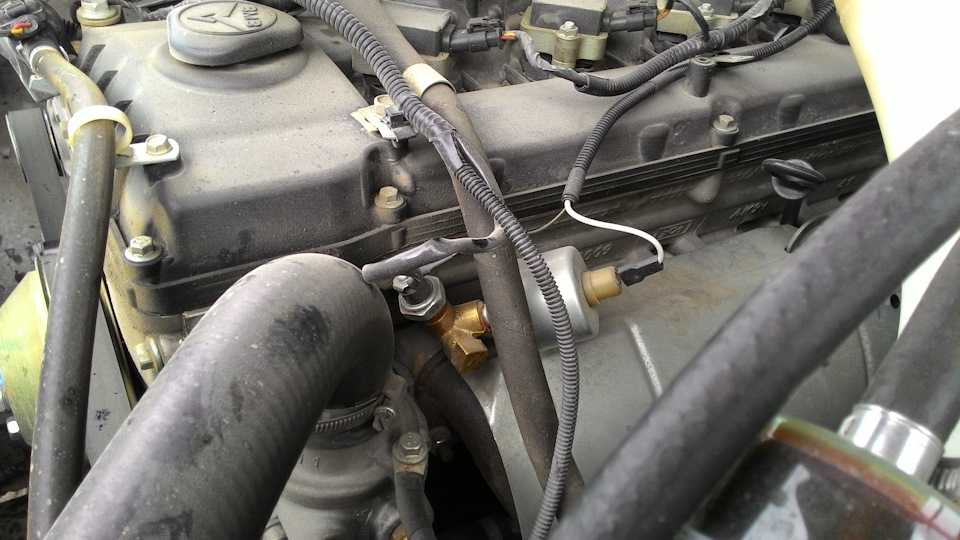

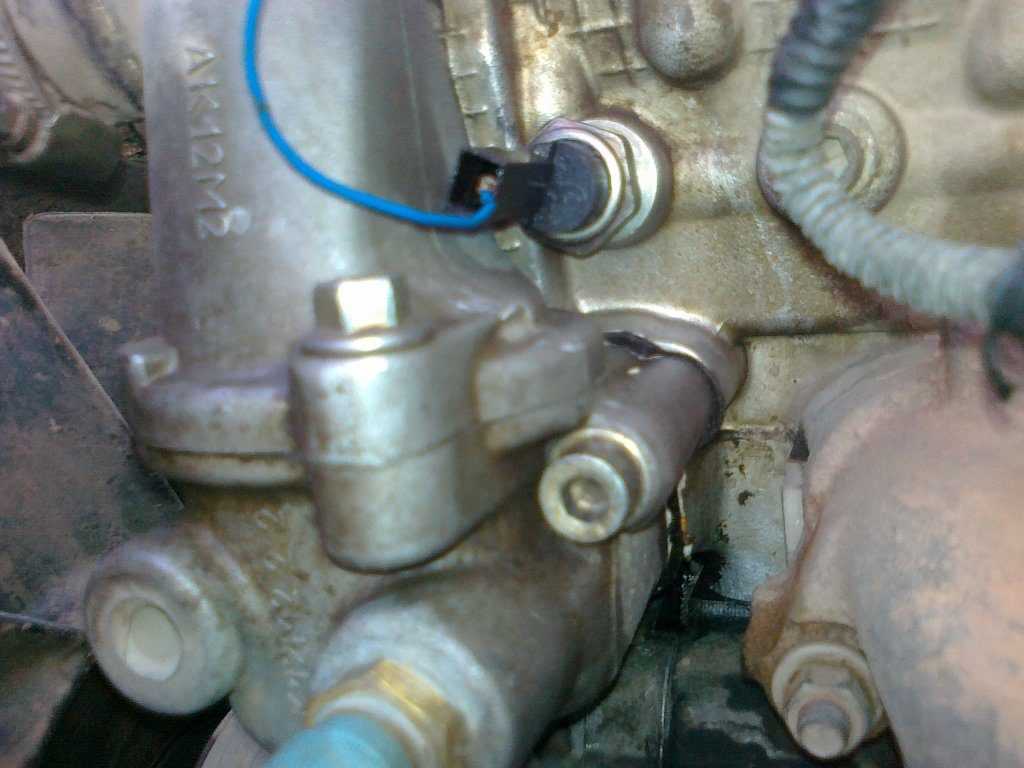

Оба датчика ЗМЗ-409 расположены по левой стороне двигателя за термостатом над коллектором отработанных газов.

На ЗМЗ-5143 основной датчик установлен справа (по ходу движения) на уровне верхнего среза шкива коленвала перед масляным фильтром.

Аварийный — слева в передней части ГБЦ на уровне верхнего среза шкива вентилятора.

Весной 1973 года на протяжении 4,5 месяца продолжалась автоэкспедиция московских журналистов на двух автомобилях УАЗ-469 по маршруту Москва — Магадан — Москва. Водители-испытатели преодолели около 40 000 километров.

УАЗ

https://www.uaz.ru/company/75/magadan

Замена датчиков давления масла своими руками

Чтобы облегчить доступ к датчикам давления масла может потребоваться демонтаж каких-то дополнительных деталей, определяемых конструкцией модели автомобиля и двигателя. Например, инструкция на УАЗ-3151 рекомендует предварительно снять передний брызговик двигателя.

Для замены датчиков понадобится штатный набор инструментов автомобиля.

Перечень операций по замене контрольного датчика давления

Выключите зажигание, отключите аккумуляторную батарею от корпуса.
Снимите мешающие доступу детали.
Отверните винт крепления и освободите датчик от проводки. Используя отвёртку, выверните винт крепления сверху датчика
Ключом отверните датчик и демонтируйте. Шлицы для ключа на 17 находятся под корпусом датчика. Отверните датчик ключом и снимите его
Установите исправный датчик. Заверните прибор рукой и слегка подтяните ключом, не допуская значительных усилий.
Подключите датчик к проводке, закрепите наконечник винтом.
Подключите аккумуляторную батарею, запустите двигатель, оцените работоспособность.
Проверьте, нет ли подтекания масла

При необходимости осторожно подтяните резьбовое соединение.

Видео: замена контрольного датчика давления масла

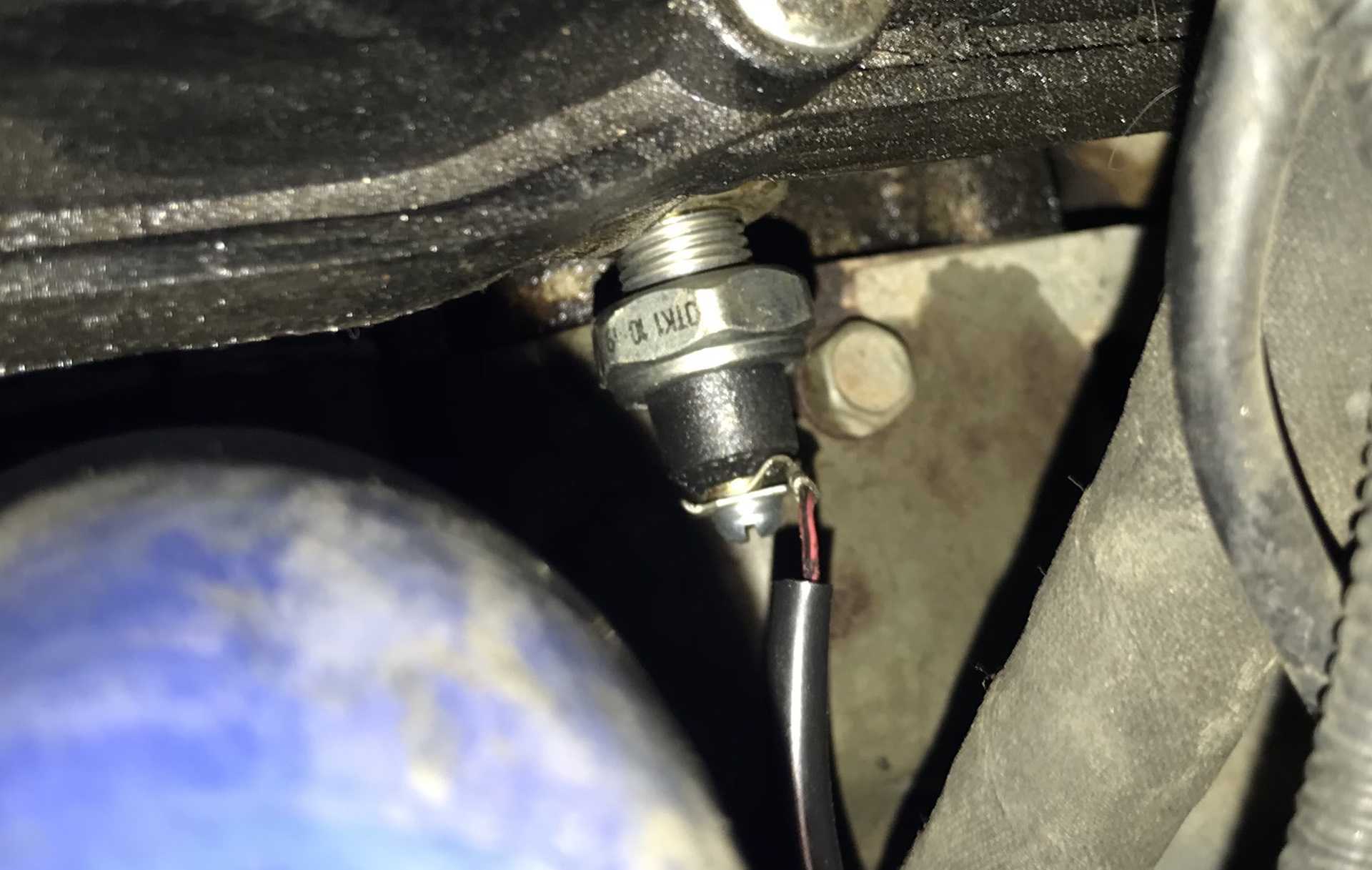

Перечень операций по замене аварийного датчика давления

1. Выключите зажигание, отключите аккумуляторную батарею от корпуса автомобиля.
2. Освободите доступ к датчику, сняв мешающие детали, если они есть.
3. Разомкните разъём, и отключите наконечник провода аварийного датчика от проводки.
4. Удерживая штуцер датчика ключом на 19, ключом на 22 отверните датчик и снимите его.
5. Отверните крепёжный винт и снимите провод с датчика.
6. Установите новый датчик в обратной последовательности и подключите его к проводке.
7. Включите аккумулятор, запустите двигатель, оцените работоспособность датчика.
8. Осмотрите датчик визуально. Если заметны подтекания масла, слегка подтяните резьбовое соединение.

Галерея: снятие аварийного датчика давления

Отверните крепёжный винт и снимите провод Удерживая штуцер, отверните датчик ключом Отключите наконечник провода аварийного датчика от проводки

Проверка работоспособности и замена датчиков давления масла автомобилей УАЗ — простая операция, доступная любому владельцу. Главное — знать, что делать.

Немалое значение следует уделить такому изделию, как датчик давления масла на внедорожнике УАЗ Патриот. Ведь данный элемент предназначается для того, чтобы иметь возможность контролирования давления масла в системе и выведения информации на панель приборов. Если снижается давление масла в системе, то каждый автомобилист знает, чем это грозит

Поэтому очень важно не только, чтобы давление масла было в норме, но и чтобы был исправен данный датчик

Сегодня уделим внимание агрегату давления масла на внедорожнике УАЗ Патриот, что он собой представляет, как осуществляется оповещение о снижении давления, а также какова альтернативная замена может быть этому изделию и способы устранения причины, когда пищит элемент

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

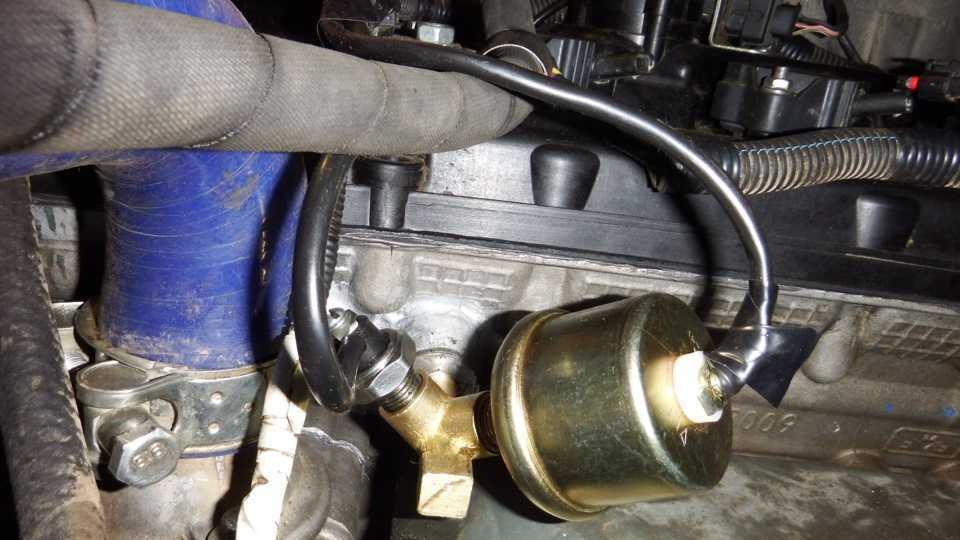

Практически всем владельцам Уаз с двигателем ЗМЗ-409 и его модификациями, известна ситуация, когда внезапно, по показаниям на приборной панели, на холостых оборотах, падает давление масла в двигателе. Между тем, это совсем не означает, что у вас вытекло все масло из двигателя. Проблема может быть исключительно в «бочонке». Бочонок — это сленговое название основного датчика давления масла ММ-358, или его аналогов 23.3829 и 3902-3829, который и выводит показания на указатель давления масла в системе смазки двигателя, расположенный на приборной панели.

Сам по себе датчик не плохой, вот только с его расположением на двигателе ЗМЗ-409, на Ульяновском автозаводе несколько намудрили. На двигателе это датчик расположен прямо над выпускным коллектором двигателя. Начиная с Евро-3 завод стал ставить на двигатель защитные экраны выпускного коллектора, оставив датчик там же.

И вышеописанная проблема в падении давления масла может вполне заключаться именно в расположении этого датчика. Он находится в самом пекле, над выпускным коллектором, поэтому и работает корректно в таких условиях совсем недолго. Начиная постепенно давать ошибочные показания, а потом и вовсе выходя из строя.

Или еще один вполне вероятный вариант — несовместимость датчика давления масла и указателя давления масла в системе смазки двигателя расположенного на приборной панели. Об этом ниже.

Поэтому падение давления масла в двигателе «по приборам», если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30.3829 (6012.3829, 6202.3829, ММ111Д) срабатывающий при давлении 0.4-0.8 кгс/см2 и ниже, особых опасений вызывать не должно.

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850+-50 оборотов в минуту :

— для двигателя ЗМЗ-409.10 : не менее 1.0 кгс/см2, — для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10 : не менее 0.7 кгс/см2.

Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409.

В принципе, проблема может решаться периодической заменой этого датчика при плановом замене моторного масла во время технического обслуживания. Но разве это нормальный выход из ситуации?

В качестве профилактики, надо проверить совместимость датчика давления масла и самого указателя давления масла в системе смазки двигателя. Дело в том, что в датчике встроен резистивный элемент и при изменении давления масла меняется сопротивление самого датчика, а разные указатели воспринимают эти данные по своему.

В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. И если какая то из этих пар у вас не совпадает, то надо менять на соответствующий или датчик, или указатель.

Подробнее о диагностике и определении неисправности датчиков давления масла для двигателей ЗМЗ-40905 и ЗМЗ-40911 установленных на Уаз Хантер и грузопассажирских автомобилях семейства Уаз-3741 вагонной компоновки и оборудованных стрелочными контрольными приборами — в этом материале. Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Частично же решить проблему можно установкой защитного экрана над выпускным коллектором, как на Евро-3. На двигатели Евро-2 и ниже, с небольшими минимальными доработками, нормально становится экран коллектора выпускного 4062.1008099-11. Конечно же с одновременной заменой датчика. Заводской защитный экран от Евро-3 на двигатели Евро-2 и ниже не подходит, там совсем другие крепления.

Есть еще вариант, подключить вместо этого датчика-бочонка механический указатель давления масла с выводом его на приборную панель в салон Уаз. На эту роль прекрасно подходит, что не раз доказано в тематических публикациях в Интернете, механический указатель давления масла от Камаз, каталожный номер УК170, заводской номер 14.3830-02. О плюсах и минусах такой доработки и необходимости ее установки, пусть каждый судит исходя из собственного опыта.

Причины и диагностика своими руками

Ошибка Р0106 может появиться в следующих ситуациях:

1. Окисление контактов датчика MAPS.
2. Неисправность самого преобразователя.
3. Грязный воздушный фильтр.
4. Засорение патрубка подачи воздуха.
5. Нарушение герметичности соединений или шлангов.
6. Загрязнение дросселя.
7. Низкий заряд аккумулятора.

Чтобы найти причину ошибки без обращения в автосервис, необходимо последовательно проверить состояние аккумулятора, воздушного фильтра, преобразователя и дроссельной заслонки.

Забитый воздушный фильтр

Чтобы двигатель работал эффективно, воздух, попадающий в камеру сгорания, должен обязательно пройти очистку. Загрязненный фильтр не сможет обеспечить поступление достаточного количества воздуха в систему. В результате мотор будет работать на обогащенной смеси, его мощность снизится, расход бензина увеличится, появятся трудности при запуске и рывки при наборе скорости.

Под капотом фильтр находится в пластиковом корпусе, который закрыт крышкой. Его необходимо вытащить и определить степень загрязненности визуально по цвету. Производители специально делают фильтрующие элементы светлыми. Если устройство забито, его нужно заменить на новое, воздуховод прочистить. Если фильтр чистый, можно установить его обратно и эксплуатировать дальше.

Проверка датчика MAPS

Возникновение неисправностей в преобразователе давления может привести к тому, что электронный блок управления перейдет на аварийный режим работы либо машина может не завестись и не поехать. Конструкции этих устройств надежны, поэтому в их неправильной работе виноваты чаще всего не сам прибор, а его некорректное подключение. Датчик абсолютного давления MAPS находится за дроссельной заслонкой во впускном коллекторе. Для проверки его работоспособности тестером нужно измерить напряжение на контактах датчика, изменяя количество оборотов двигателя.

При увеличении количества оборотов растет и подача топлива, соответственно, и давление. Показания прибора при измерениях на малых оборотах и при полностью открытой дроссельной заслонке должны находиться в пределах от 0,7 до 4 В. Если значения находятся вне этих рамок или сигнал отсутствует, необходимо проверить целостность проводки и контакты. Возможно они окислились. Если все в порядке, придется менять прибор.

Бывают случаи, когда менять MAPS приходится из-за неисправного датчика температуры, т.к. в некоторых моделях их конструкции объединены.

Аккумулятор

MAPS чувствителен к питающему напряжению. Поэтому низкий заряд аккумулятора может стать причиной появления ошибки Р0106. В этом случае достаточно подзарядить АКБ и сбросить ошибку.

Состояние дроссельной заслонки

Дроссельная заслонка расположена между устройством очистки воздуха и впускным коллектором. Она представляет собой воздушный клапан. Когда он открыт, воздух подается в систему сгорания. Там он смешивается с бензином и распределяется по цилиндрам. Давление во впускной системе при открытой заслонке равно атмосферному, а в закрытом положении дросселя соответствует вакууму.

Причиной того, что двигатель глохнет на холостом ходу, может быть загрязнение дроссельной заслонки. Из-за налипших на стенках устройства частичек грязи устройство начинает плохо закрываться, заедает. Механизм дросселя рекомендуется промывать каждые 10-15 тыс. км пробега. Процедуру совмещают с заменой масла и фильтров при прохождении планового технического обслуживания. Для чистки применяют специальный аэрозоль для промывки карбюратора. Средство хорошо удаляет грязь, но разъедает руки. Не забывайте про перчатки.

После устранения неисправности необходимо сбросить код Р0106 на компьютере, запустить двигатель и посмотреть, появится ли ошибка вновь. Если после этого автомобиль исправно работает, значит, вы все сделали правильно.

Источник

УАЗ Hunter АТМОСФЕРА СТИЛЯ › Бортжурнал › Давление масла змз 409,406. Крафт маслянного насоса

Тема просто стара как дедовский баян весящий на стене. Тем не менее, поднимается из раза в раз. Линейка двигателей 405-409 и давление масла это как розетка и вилка. Вечно на этих двигателях нет давление, а если и есть, то оно куда-то быстро девается. Ущербность сборки двигателей это отдельная тема… Ну и как любой владелец автомобиля с данным ДВС стараюсь поднять это самое давление. Настало лето, и как обычно в пробках началось (как олень держишь одну ногу на тормозе, а второй подгазовываешь дабы не горела лампа давления масла). Эта ситуация мне надоела. Тем более, зимой завершил профессиональный кап.ремонт двс. И из-за низкого давления масла подвергать новый ДВИГ масленому голоданию совсем не входило в мои планы.

Поэтому было решено что-то делать, дабы поднять давление масла. Очень жалею, что в тот момент, когда я вытащил двиг с автомобиля, я не врезал в ДЫРЫ для смазки трущихся деталей форсунки. Да-да там именно ДЫРЫ как Марианская впадина

Потому, что все нужное давление сливается через эти ДЫРЫ в поддон не доходя до самого важного ГБЦ. Но снимать, разбирать, вворачивать форсунки, нарезать резьбы… это тоже самое, что заново сделать кап-ремонт. Временно пошел по пути меньшего сопротивления

Я установил масленый насос повышенной производительности

Временно пошел по пути меньшего сопротивления. Я установил масленый насос повышенной производительности.

от змз514 дизеля. У того насоса шестерни больше, так как дизеля на холостых имеют более низкие холостые обороты, а родной 409 насос на таких оборотах не сможет прокачивать масло.

Погуглив в интернете было понятно, что маслонасосы от дизеля имеют ценовую категорию от 7500 до 10 000руб. НУ это реально очень дорого.

По итогу пришло все это ко мне спустя 2 недели. Побежал, все это дело поставил (заменил шестерни), но не тут то было… как говориться «хрен то там»… Больше пояснений в ВИДЕО…

Источник

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Практически всем владельцам Уаз с двигателем ЗМЗ-409 и его модификациями, известна ситуация, когда внезапно, по показаниям на приборной панели, на холостых оборотах, падает давление масла в двигателе. Между тем, это совсем не означает, что у вас вытекло все масло из двигателя. Проблема может быть исключительно в «бочонке».

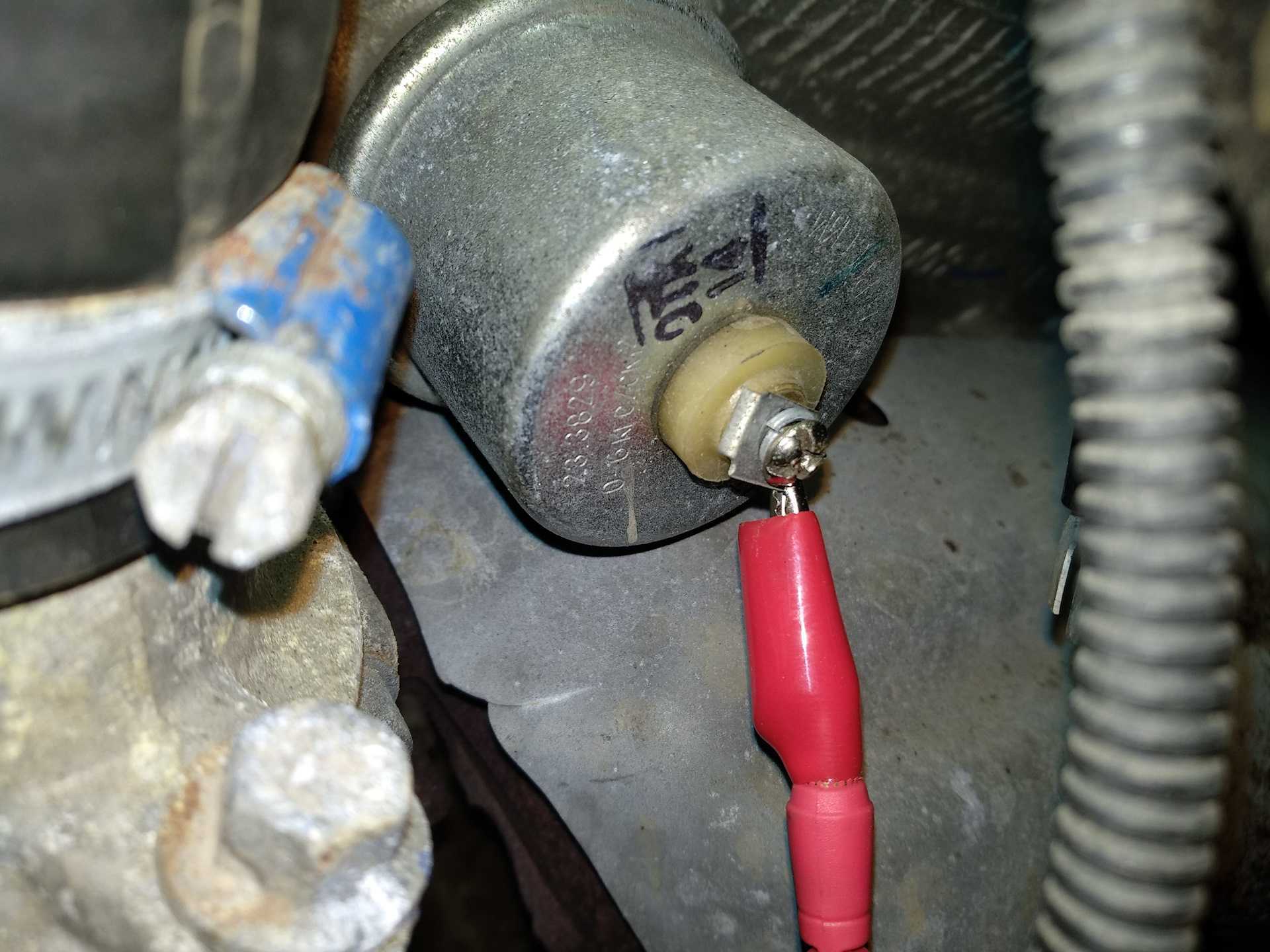

Бочонок — это сленговое название основного датчика давления масла ММ-358, или его аналогов 23.3829 и 3902-3829, который и выводит показания на указатель давления масла в системе смазки двигателя, расположенный на приборной панели.

Сам по себе датчик не плохой, вот только с его расположением на двигателе ЗМЗ-409, на Ульяновском автозаводе несколько намудрили. На двигателе это датчик расположен прямо над выпускным коллектором двигателя. Начиная с Евро-3 завод стал ставить на двигатель защитные экраны выпускного коллектора, оставив датчик там же.

И вышеописанная проблема в падении давления масла может вполне заключаться именно в расположении этого датчика. Он находится в самом пекле, над выпускным коллектором, поэтому и работает корректно в таких условиях совсем недолго. Начиная постепенно давать ошибочные показания, а потом и вовсе выходя из строя.

Или еще один вполне вероятный вариант — несовместимость датчика давления масла и указателя давления масла в системе смазки двигателя расположенного на приборной панели. Об этом ниже.

Поэтому падение давления масла в двигателе «по приборам», если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30.3829 (6012.3829, 6202.3829, ММ111Д) срабатывающий при давлении 0.4-0.8 кгс/см2 и ниже, особых опасений вызывать не должно.

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850+-50 оборотов в минуту :

— для двигателя ЗМЗ-409.10 : не менее 1.0 кгс/см2, — для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10 : не менее 0.7 кгс/см2.

Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409.

В принципе, проблема может решаться периодической заменой этого датчика при плановом замене моторного масла во время технического обслуживания. Но разве это нормальный выход из ситуации?

В качестве профилактики, надо проверить совместимость датчика давления масла и самого указателя давления масла в системе смазки двигателя. Дело в том, что в датчике встроен резистивный элемент и при изменении давления масла меняется сопротивление самого датчика, а разные указатели воспринимают эти данные по своему.

В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. И если какая то из этих пар у вас не совпадает, то надо менять на соответствующий или датчик, или указатель.

Подробнее о диагностике и определении неисправности датчиков давления масла для двигателей ЗМЗ-40905 и ЗМЗ-40911 установленных на Уаз Хантер и грузопассажирских автомобилях семейства Уаз-3741 вагонной компоновки и оборудованных стрелочными контрольными приборами — в этом материале. Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Частично же решить проблему можно установкой защитного экрана над выпускным коллектором, как на Евро-3. На двигатели Евро-2 и ниже, с небольшими минимальными доработками, нормально становится экран коллектора выпускного 4062.1008099-11. Конечно же с одновременной заменой датчика. Заводской защитный экран от Евро-3 на двигатели Евро-2 и ниже не подходит, там совсем другие крепления.

Двигатель УМЗ 421 — Технические характеристики

Данный силовой агрегат считается базовой конструкцией, устанавливаемый на машины УАЗ-Хантер, УАЗ-3303, 2206. Двигатель 421 УАЗ работает на бензине марки А 76, имеет рабочий объем, равный 2,89 литров, степень сжатия – 7,0. Тип топливоподачи – карбюраторный. Допустимый температурный диапазон работы мотора от – 50 до +50°С.

Отличительная особенность новых модификаций двигателей ЗМЗ – оригинальное устройство блока цилиндров из алюминиевого сплава, в котором залиты тонкостенные чугунные гильзы. В блоке новой конструкции размещены цилиндры с увеличенным диаметром (100 вместо привычных 92 мм), при этом расстояние между ними не изменилось. Ресурс обновленной поршневой группы существенно повышен на фоне снижения расхода смазочных материалов. Благодаря сохранению межцилиндрового расстояния, большое количество рабочих узлов и деталей взаимозаменяемы с двигателями предыдущих партий.

Технические характеристики двигателя УАЗ 421:

1. Количество цилиндров – 4 шт.
2. Тип расположения – рядное.
3. Рабочий объем цилиндров – 2,89 литров.
4. Количество оборотов коленвала – 4000 об/мин.
5. Мощность 84,4 – 98 л. с.
6. Вес двигателя – 170 кг.
7. Рекомендованное моторное масло по коэффициенту вязкости – 15W40, 5W40, 10W30, 10W40, 20W40.
8. По брендам – Роснефть, ЛукОил, Liqui Moly.
9. По химическому составу – полусинтетика – в летние месяцы, синтетика – в морозы.
10. Заявленный эксплуатационный ресурс двигателя УМЗ 421 – 250 000 км пробега.

Самостоятельная замена ДДМ автомобилей ГАЗ

Замена датчиков обычно не вызывает проблем. Для удобства работы и обеспечения доступа к прибору, возможно, понадобится предварительно снять какие-либо детали. Оба датчика — и контрольный, и аварийный — демонтируют по одной и той же методике.

Будьте осторожны, не устанавливайте датчик отличный от штатного, не убедившись в соответствии параметров. Высокое или низкое внутреннее сопротивление искажает показания указателя на приборной панели.

Для работы понадобятся инструменты из комплекта автомобиля.

1. Перед работой обесточьте бортовую сеть, выключив зажигание и отсоединив аккумуляторную батарею.
2. Если необходимо, снимите отдельные детали, освободив доступ.
3. Отключите от датчика провода.
4. Выкрутите старый датчик.
5. Установите исправный. Закручивая, не прилагайте особых усилий.
6. Восстановите проводку.
7. Заведите двигатель, проверьте функционирование ДДМ.
8. После нескольких минут работы осмотрите датчик. Если сочится масло, подтяните соединение ключом. Не переусердствуйте, иначе в следующий раз датчик может «прикипеть».

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Практически всем владельцам Уаз с двигателем ЗМЗ-409 и его модификациями, известна ситуация, когда внезапно, по показаниям на приборной панели, на холостых оборотах, падает давление масла в двигателе. Между тем, это совсем не означает, что у вас вытекло все масло из двигателя. Проблема может быть исключительно в «бочонке». Бочонок — это сленговое название основного датчика давления масла ММ-358, или его аналогов 23.3829 и 3902-3829, который и выводит показания на указатель давления масла в системе смазки двигателя, расположенный на приборной панели.

Сам по себе датчик не плохой, вот только с его расположением на двигателе ЗМЗ-409, на Ульяновском автозаводе несколько намудрили. На двигателе это датчик расположен прямо над выпускным коллектором двигателя. Начиная с Евро-3 завод стал ставить на двигатель защитные экраны выпускного коллектора, оставив датчик там же.

И вышеописанная проблема в падении давления масла может вполне заключаться именно в расположении этого датчика. Он находится в самом пекле, над выпускным коллектором, поэтому и работает корректно в таких условиях совсем недолго. Начиная постепенно давать ошибочные показания, а потом и вовсе выходя из строя.

Или еще один вполне вероятный вариант — несовместимость датчика давления масла и указателя давления масла в системе смазки двигателя расположенного на приборной панели. Об этом ниже.

Поэтому падение давления масла в двигателе «по приборам», если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30.3829 (6012.3829, 6202.3829, ММ111Д) срабатывающий при давлении 0.4-0.8 кгс/см2 и ниже, особых опасений вызывать не должно.

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850+-50 оборотов в минуту :

— для двигателя ЗМЗ-409.10 : не менее 1.0 кгс/см2, — для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10 : не менее 0.7 кгс/см2.

Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409.

В принципе, проблема может решаться периодической заменой этого датчика при плановом замене моторного масла во время технического обслуживания. Но разве это нормальный выход из ситуации?

В качестве профилактики, надо проверить совместимость датчика давления масла и самого указателя давления масла в системе смазки двигателя. Дело в том, что в датчике встроен резистивный элемент и при изменении давления масла меняется сопротивление самого датчика, а разные указатели воспринимают эти данные по своему.

В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. И если какая то из этих пар у вас не совпадает, то надо менять на соответствующий или датчик, или указатель.

Подробнее о диагностике и определении неисправности датчиков давления масла для двигателей ЗМЗ-40905 и ЗМЗ-40911 установленных на Уаз Хантер и грузопассажирских автомобилях семейства Уаз-3741 вагонной компоновки и оборудованных стрелочными контрольными приборами — в этом материале. Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Частично же решить проблему можно установкой защитного экрана над выпускным коллектором, как на Евро-3. На двигатели Евро-2 и ниже, с небольшими минимальными доработками, нормально становится экран коллектора выпускного 4062.1008099-11. Конечно же с одновременной заменой датчика. Заводской защитный экран от Евро-3 на двигатели Евро-2 и ниже не подходит, там совсем другие крепления.

Есть еще вариант, подключить вместо этого датчика-бочонка механический указатель давления масла с выводом его на приборную панель в салон Уаз. На эту роль прекрасно подходит, что не раз доказано в тематических публикациях в Интернете, механический указатель давления масла от Камаз, каталожный номер УК170, заводской номер 14.3830-02. О плюсах и минусах такой доработки и необходимости ее установки, пусть каждый судит исходя из собственного опыта.
