Ваз 2110 / 2111 / 2112 разборка и сборка двигателя

Где и у кого заказать услугу?

Если требуется капремонт двигателя на ВАЗ-2114, то есть несколько вариантов действий:

1. Отвезти машину в автосервис.
2. Обратиться к частному мастеру.
3. Отремонтировать агрегат самостоятельно.

Капитальный тип ремонта требует наличия больших знаний, умений, опыта, определенного оборудования и инструментов. Поэтому качественно провести восстановление мотора под силу лишь мастеру сервисного автоцентра. Автосервисы выдают гарантийный лист. К частникам стоит обращаться лишь по совету хороших знакомых. Среди таких работников нередко встречаются низкоквалифицированные люди. К тому же они не дают гарантийный талон.

Что это?

Под капремонтом двигателя понимают работу мастера, направленную на возвращение мотору состояния, максимально близкого к первоначальному. В этом случае меняется или восстанавливается большая часть узлов. К такому типу ремонту прибегают при большом износе деталей агрегата.

В перечень работ могут входить шлифование шейки коленчатого и распределительного валов, установка новых поршней и пружин, хонингование цилиндров. Если неисправно слишком большое количество компонентов двигателя, тогда целесообразнее выполнять его полную замену.

О том, что пора провести капремонт мотора на ВАЗ-2114, говорят такие признаки:

• Появление красного, черного или темно-серого нагара на свечах зажигания.
• Повышенный расход масла.
• Возникновение стуков в двигателе.
• Увеличенный расход топливной жидкости.
• Появление дымного выхлопа.
• Плохая тяга.
• Перегревание двигателя.
• На холостом ходу мотор работает неравномерно.
• Снижение мощности.

Капитальный ремонт проходит примерно по такой схеме:

1. Подготовка мотора к демонтажу (отсоединение проводов, шлангов, КПП).
2. Демонтирование двигателя.
3. Снятие и осмотр ГБЦ.
4. Разборка блока с целью диагностики и чистки.
5. Расточка блока. Выполнение шлифовки коленчатого вала. Нанесение на стенки цилиндра хона.
6. Развесовка шатунов, поршней.
7. Сборка блока.
8. Восстановление головки (замена колпачков и направляющих, правка седел).
9. Сборка мотора и его установка в подкапотное пространство.
10. Подключение.
11. Проверка работоспособности.

3.2.2.1.1. Порядок разборки и сборки двигателя

3.2.2.1.1. Порядок разборки и сборки двигателя

ОБЩИЕ СВЕДЕНИЯ

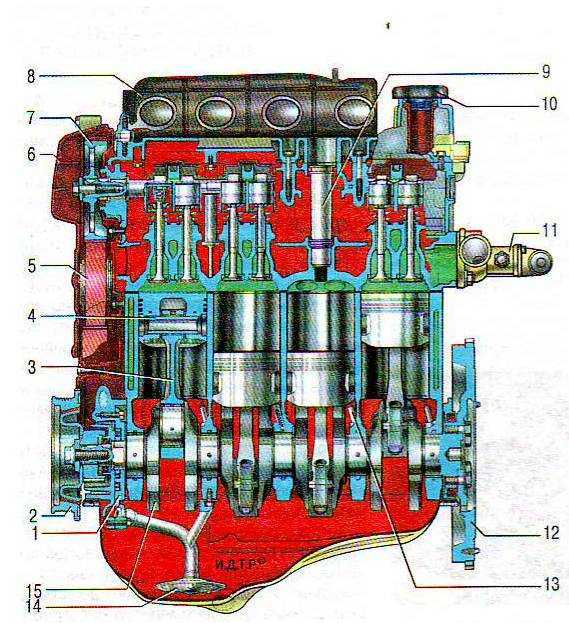

Блок цилиндров, коленвал и шатунно-поршневая группа

1. Держатель сальника 2. Блок цилиндров 3. Насос охлаждающей жидкости 4. Кронштейн генератора 5. Крышка цепи газораспределительного механизма 6. Кольцевая прокладка 7. Маслоприемник с фильтром грубой очистки 8. Маховик (ведущий диск гидротрансформатора) 9. Монтажная пластина 10. Коренные вкладыши 11. Упорные полукольца 12. Коленвал 13. Крышки коренных подшипников

Легче всего разбирать двигатель и производить все виды работ на переносном стенде, специально предназначенном для ремонта двигателя. Такие стенды можно часто взять напрокат. Перед монтажом двигателя на стенд необходимо снять маховик с механизмом сцепления, чтобы ввернуть болты стенда в блок цилиндров (картера коленвала).

Если стенда нет, то разбирать двигатель можно укрепив его на прочном верстаке или на полу. При разборке без применения стенда будьте очень осторожны во время манипуляций с двигателем.

Если вы будете приобретать готовый восстановленный двигатель, то сначала надо снять все навесные агрегаты, чтобы установить их впоследствии точно в таком же порядке как и при самостоятельном капитальном ремонте. К таким агрегатам относятся:

– генератор,и кронштейны насоса гидроусилителя и (или) компрессора кондиционера (в зависимости от комплектации автомобиля); – распределитель зажигания, свечи и высоковольтные провода; – насос охлаждающей жидкости и шланги термостата и радиатора; – детали карбюратора или системы впрыска топлива; – все датчики и электромагнитные клапаны вместе с проводкой; – всасывающий и выпускной коллекторы ; – масляный фильтр; – топливный насос – для карбюраторных двигателей; – детали подвески двигателя; – маховик/ ведущий диск гидротрансформатора. Предупреждение

При снятии с двигателя навесных агрегатов, с особым вниманием отнеситесь к тем мелочам, которые могут облегчить сборку двигателя. Нанесите метки на прокладки, сальники, дистанционные втулки, штифты, болты, шайбы, гайки и др., чтобы при сборке установить их в прежнее положение. Если будет устанавливаться блок цилиндров неполной комплектации (т.е

блок цилиндров с подогнанными и установленными кривошипно-шатунным механизмом и поршневой группой), то следует также снять головку блока цилиндров, масляный поддон, масляный насос и цепи привода распредвалов

Если будет устанавливаться блок цилиндров неполной комплектации (т.е. блок цилиндров с подогнанными и установленными кривошипно-шатунным механизмом и поршневой группой), то следует также снять головку блока цилиндров, масляный поддон, масляный насос и цепи привода распредвалов.

Если планируется провести капитальный ремонт с полной разборкой, то двигатель надо полностью разобрать и снять детали внутреннего устройства двигателя в следующем порядке (если не оговорено особо см. подраздел 3.1.1 и подраздел 3.1.2.2.1).

– всасывающий и выпускной коллекторы; – масляный поддон; – цепи привода распредвалов со звездочками; – головка блока цилиндров; – маховик; – шатунно-поршневая группа; – коленвал.

Перед разборкой и выполнением процедур капитального ремонта убедитесь, в наличии всего необходимого оборудования и инструментов. Перечень необходимых инструментов приведен в начале данного руководства.

Перед началом сборки приготовьте все необходимые новые запчасти, прокладки и уплотнители, а также необходимые инструменты и приспособления. Ознакомьтесь с описанием процедур сборки, чтобы представить себе объем предстоящих работ и еще раз убедиться в наличии всего необходимого. Помимо традиционных инструментов и материалов также понадобится фиксирующий состав для резьбовых соединений. Также будет нужен жидкий герметик для уплотнения разъемных соединений, в которых установка прокладок не предусмотрена. Изготовителем рекомендуется применение жидкого герметика Genuine Liquid Gasket (имеется в продаже на станциях техобслуживания Nissan).

Чтобы сэкономить время и трудозатраты, сборку рекомендуется проводить в следующем порядке:

– коленчатый вал; – поршни в сборе с шатунами; – головка цилиндров и толкатели; – цепь (цепи) механизма газораспределения; – масляный поддон; – маховик; – навесные агрегаты.

Перед сборкой все детали должны быть тщательно очищены и просушены, все дефекты устранены. Детали следует выложить на абсолютно чистом рабочем столе (или содержать в индивидуальных упаковках).

Разборка и сборка двигателя

После демонтажа устанавливаем двигатель на разборочный стенд.
Снимаем генератор, головку блока цилиндров, верхнюю крышку картера сцепления, маховик и масляный насос.
Ключом «на 13» отворачиваем два болта крепления установочной планки генератора и кронштейна правой опоры силового агрегата.

Снимаем установочную планку генератора.

Отворачиваем еще один болт…

…и снимаем кронштейн правой опоры.

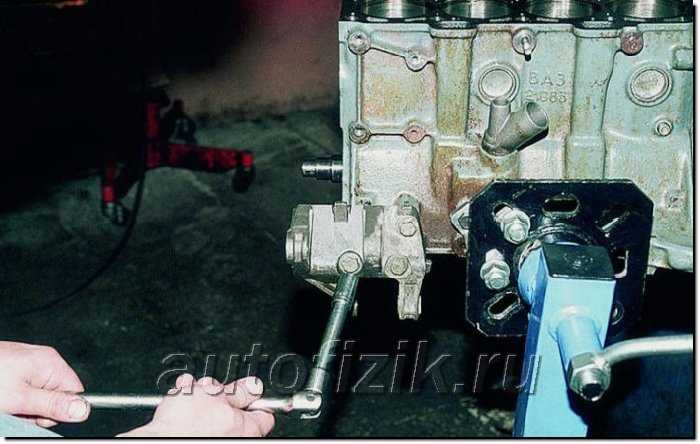

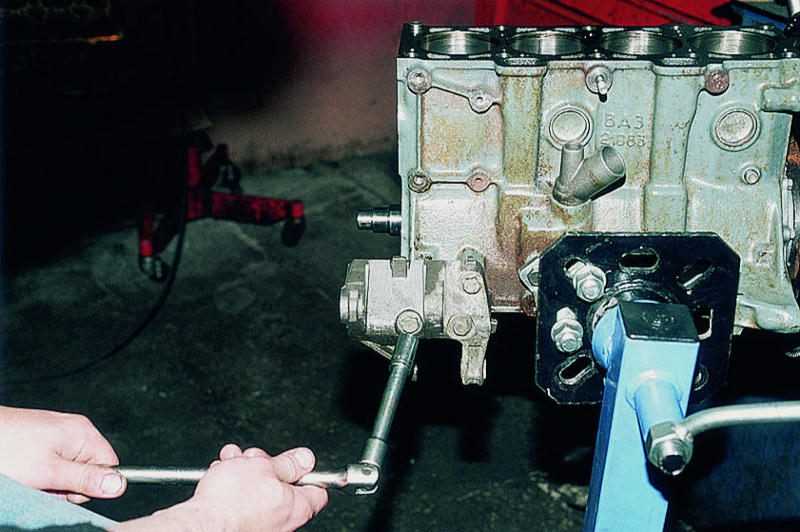

Головкой «на 15» отворачиваем три болта крепления кронштейна генератора…

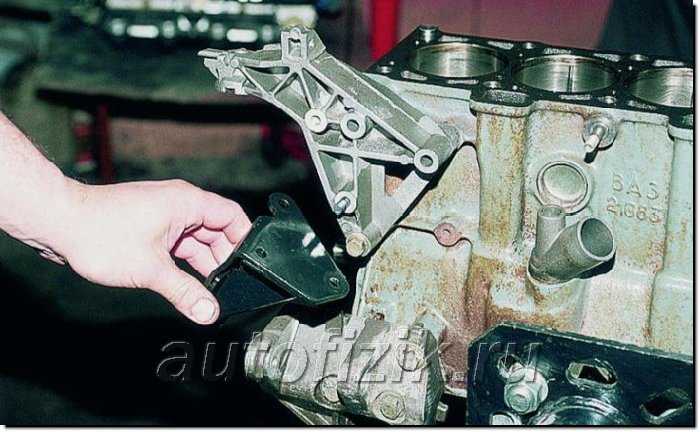

…и снимаем кронштейн.

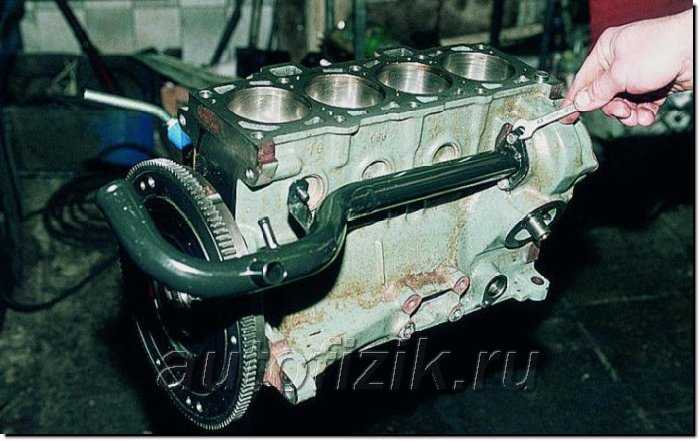

Ключом «на 10» отворачиваем два болта крепления подводящей трубы насоса охлаждающей жидкости…

…и снимаем трубу и прокладку.

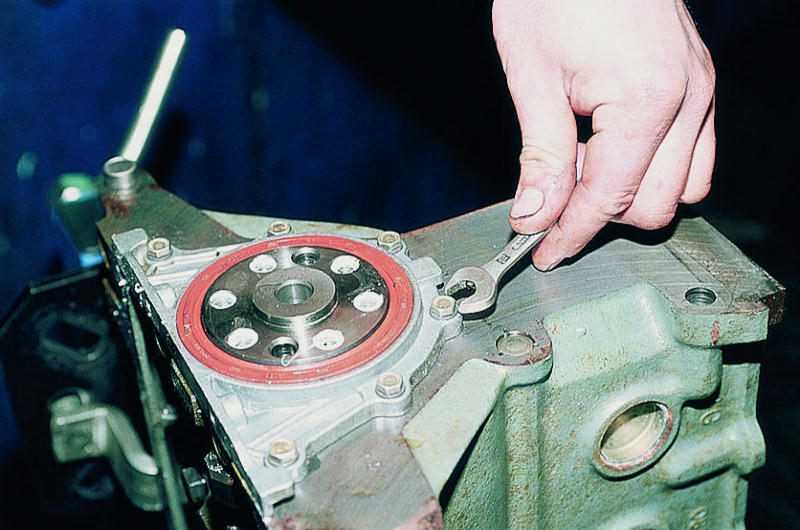

Ключом «на 10» отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала.

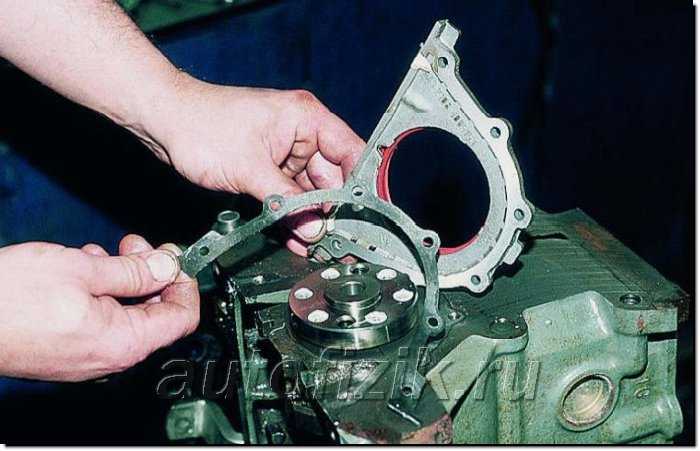

Снимаем держатель и прокладку.

Головкой «на 14» отворачиваем гайки крепления крышки шатуна (шатун при этом должен находиться в НМТ).

Снимаем крышку шатуна.

Вынимаем вкладыш подшипника из крышки.

Упираемся деревянной ручкой молотка в разъем нижней головки шатуна…

…и выталкиваем поршень с шатуном из цилиндра.

Аналогичным образом извлекаем поршни с шатунами из других цилиндров.

Вынимаем вкладыш подшипника из головки шатуна.
Зажимаем шатун в тиски с накладками губок из мягкого металла.
Пальцами рук осторожно (не прилагая большого усилия) разводим замки поршневых колец и поочередно снимаем с поршня два компрессионных кольца…

…и одно маслосъемное.

Снимаем расширитель маслосъемного кольца.

Поддеваем отверткой стопорное кольцо поршневого пальца и извлекаем его из кольцевой канавки поршня.

Таким же образом вынимаем второе стопорное кольцо.
Оправкой выталкиваем поршневой палец и снимаем поршень с верхней головки шатуна.

Головкой «на 17» отворачиваем десять болтов крепления крышек коренных подшипников коленчатого вала.

Снимаем крышки.

Вынимаем из крышки вкладыш коренного подшипника.

Вынимаем коленчатый вал.

Вынимаем из проточек опоры среднего коренного подшипника упорные полукольца.

Вынимаем из постелей блока цилиндров вкладыши коренных подшипников.

На двигателе ВАЗ-2112 в постели блока коренных подшипников запрессованы форсунки для охлаждения поршней.

 ПОРЯДОК ВЫПОЛНЕНИЯ
Собираем двигатель в обратной последовательности.
На двигателе ВАЗ-2112 перед установкой верхних вкладышей коренных подшипников аэрозольным очистителем карбюратора прочищаем форсунки для охлаждения поршней.

В крышки коренных подшипников устанавливаем вкладыши без проточки на внутренней поверхности.
В первой, второй, четвертой и пятой постелях блока цилиндров устанавливаем вкладыши с проточками, а в третью постель – вкладыш без проточки (такой же как и в крышке).

Cмазываем вкладыши моторным маслом и укладываем в постели коленчатый вал.
Вставляем в проточки опоры третьего коренного подшипника упорные полукольца, смазанные моторным маслом. Поверхности полуколец с антифрикционным покрытием (на них выполнены проточки) должны быть обращены к щекам коленчатого вала.
Устанавливаем крышки коренных подшипников в соответствии с метками, нанесенными на их наружной поверхности (счет крышек ведется со стороны привода ремня ГРМ). При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

Метки на крышках коренных подшипников

Затягиваем болты крепления крышек предписанным моментом.
При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня с усилием нажатия большого пальца руки и не выпадал из поршня при вертикальном положении пальца.
Устанавливаем на поршни кольца и располагаем их следующим образом:
замок верхнего компрессионного кольца ориентируем под углом около 45° к оси поршневого пальца
замок нижнего компрессионного кольца – под углом 180° к оси замка верхнего кольца.
замок маслосъемного кольца – под углом 90° к оси замка верхнего компрессионного кольца.
Нижнее компрессионное кольцо устанавливаем проточкой («скребком») вниз. Если на кольце нанесена метка «ВЕРХ» или «ТОР» – кольцо располагаем меткой вверх.
При установке маслосъемного кольца стык расширителя располагаем со стороны, противоположной замку кольца.
Перед установкой деталей смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.
Устанавливаем поршни с шатунами в цилиндры, сжимая регулируемой втулкой поршневые кольца.
При установке поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону привода ГРМ.
Расположение стрелки на поршне двигателей ВАЗ-2110, -2111…

…и -2112.

При установке крышек шатунов номера на шатунах и крышках должны располагаться с одной стороны.

Дальнейшую сборку проводим в последовательности, обратной разборке.


[email protected]

СБОРКА ДВИГАТЕЛЯ

1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке

Обратите внимание, что средний вкладыш А без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей

Смажьте вкладыши моторным маслом

Смажьте вкладыши моторным маслом.

3. Установите коленчатый вал в блок цилиндров.

4. Смажьте упорные полукольца моторным маслом

Обратите внимание на канавки полуколец – этими сторонами полукольца устанавливаются к щекам коленчатого вала

5. Установите сталеалюминиевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала).

6. . металлокерамическое (желтого цвета) – с другой стороны постели.

7. Поверните полукольца так, чтобы их концы были заподлицо сторцами постели.

8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.

9. Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. Номера цилиндров считают со стороны привода распределительного вала, а крышки устанавливают метками А в сторону кронштейна генератора Б.

10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

11. Вверните болты и затяните их требуемым моментом в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на два-три оборота коленчатый вал – он должен вращаться легко, без заеданий.

12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.

13. Установите масляный насос и вверните болты его крепления (см. «Снятие и установка масляного насоса» ).

14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.

15. Установите держатель заднего сальника и вверните болты его крепления (см. «Замена сальников коленчатого вала» ).

16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали А на шатуне был обращен в противоположную сторону от прилива Б на бобышке поршня.

Приспособление для запрессовки поршневого пальца: 1–валик; 2–поршневой палец; 3–направляющая втулка; 4–винт; 5–дистанционное кольцо

17. Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением. При его отсутствии можно подобрать подходящую оправку. Наденьте поршневой палец 2 (рис. 4.16) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая его. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.

18. Нагрейте верхнюю головку шатуна до 240°С в печи в течение 15 мин. Зажмите шатун в тиски, установите на него поршень, чтобы совпали отверстия под палец, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

19. После охлаждения шатуна смажьте поршневой палец через отверстие в бобышках поршня.

20. Установите стопорные кольца с обеих сторон пальца

Обратите внимание на то, что кольца должны быть четко установлены в канавках поршня

21. Установите на поршень разжимную пружину маслосъемного кольца.

22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя их замки.

23. Порядок установки колец: первым устанавливают маслосъемное кольцо (замок кольца должен находиться с противоположной стороны замка разжимной пружины), затем нижнее компрессионное кольцо, последним – верхнее.

24

Обратите внимание, что на кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «TOP». Этой надписью кольца устанавливаются вверх (к днищу поршня)

Если надписи нет, маслосъемное и верхнее компрессионное можно устанавливать в любом положении

Если надписи нет, маслосъемное и верхнее компрессионное можно устанавливать в любом положении.

Последовательность разборки электродвигателя

Асинхронный двигатель

Основными составляющими асинхронного двигателя является ротор, вращающийся вокруг вала и неподвижная его часть – статор.

Этапы разборки:

Выкручиваются крепежные болты, удерживающие кожух вентилятора.
Наносятся метки, согласно которым подшипниковые щиты при сборке устанавливаются в прежнее положение.
Вынимается упорное пружинное кольцо и снимается вентилятор (крыльчак охлаждения) с помощью съемника.
Извлекается шпонка.
Откручиваются и снимаются болты, крепящие подшипниковые щиты и крышки.
Щит отделяется от двигателя. Для этого легкими ударами молотка необходимо постучать по выступающим ребрам подшипникового щит с использованием специальной деревянной прокладки. При этом бить по ушам для крепления болтов нельзя. В небольших двигателях снять заднюю крышку можно всего лишь, подковырнув отверткой между корпусом и щитом со всех сторон. В более крупных моделях электродвигателей нарезается резьба, по которой винтовыми движениями вкручивается болт, и снимается щит. Главное не допускать перекосов.
После отделения щита от корпуса двигателя, он сдвигается по валу машины. В процессе снятия во избежание повреждения изоляции обмоток в отверстие между статором и ротором помещают лист плотного картона. На него же после удаления щита укладывается ротор. Это предотвратит вероятность повреждения изоляции обмоток электрического двигателя.
С вала снимаются подшипники, невинтовые гофрированные пружины, и покрывающие их внутренние крышки, расположенные с двух сторон.
Снимается короткозамкнутая обмотка и сердечник ротора

При выемке ротора необходимо следить, чтобы его движения были строго по оси электродвигателя.
С клеммной коробки выкручивается заглушка (напоминает форму болта).
С коробки снимается крышка, под которой размещены выводы обмотки статора.
Освобождается обмотка от клемм и очень осторожно вынимается сердечник статора.

Остается пустая станина (корпус) электродвигателя.
После разборки рекомендуется основные части конструкции двигателя (вкладыши, щиты, уплотнители, траверсы, переключатели, подшипники и т.д.) промыть керосином или бензином. Обмотки статора очищаются от пыли и грязи пылесосом либо струей сжатого воздуха и протираются чистой тряпкой, предварительно смоченной в бензине.

Можно также наглядно просмотреть подробное видео разборки:

Капитальный ремонт, что говорит о необходимости капитального ремонта двигателя

О том, что двигатель вашего транспортного средства нуждается в капитальном ремонте, вам могут подсказать детали цилиндров. Это заметно по более сильной потребности автомобиля в масле — расход составляет более одного литра на одну тысячу километров.

О чем говорит цвет выхлопных газов

Явным признаком расстройства мотора является наличие характерного сизого дыма из выхлопной трубы. Однако, при появлении данных симптомов, не стоит поспешно делать выводы.

Утечка масла

К примеру, большой расход масла может свидетельствовать о потере своей эластичности маслосъемных колпачков.

Изучите нашу статью о замене маслосъемных колпачков. 3drive создал полную и максимально понятную инструкцию об этой процедуре.

Полагаем даже неопытным автомобилистам приблизительно понятно к чему это может привести:

• повышенный расход масла (оно просто сгорает вместе с топливной смесью);
• неэффективность работы двигателя (масло + топливо + воздух не дает ожидаемого от мотора КПД);
• разрушение цилиндропоршневой группы (причем хорошо, если дело решится разрывом колец, зачастую могут прогореть поршни и тогда траты будут в десятки раз превышать профилактические).

Из-за высокой температуры (а двигатель во время работы разогревается до очень больших температур) резина из которой изготовлены сальники затвердевает, деталь теряет упругость, становится жесткой и прекращает плотно облегать клапанный штоки. Из-за этого масло попадает внутрь.

Следует выделить кривошипно-шатунный механизм — возможен характерный стук, говорящий о сложном повреждении подшипников, вкладышей коленчатого вала и других составляющих скольжения. Диагностировать стук можно при помощи стетоскопа, а давление в цилиндрах поможет определить манометр. Серьезными признаками для того, что в ближайшее время будет необходим капитальный ремонт мотора, могут послужить такие симптомы — подъем расхода топлива, потеря мощности, усиление шума движка.

Если вы обнаружили у своей машины основное число перечисленных выше признаков, то, скорее всего, вам не избежать «капиталки». Однако для более точной убежденности, требуется капитальный ремонт движка или нет, лучше все же обратиться на специальную станцию технического обслуживания, где проверят степень износа всех элементов мотора. При данной проверке на станциях используют специальные устройства — нутромеры, стрелочные индикаторы, микрометры, измерительные скобы. С помощью этих приборов можно точно определить потребность мотора в ремонте.

Порядок разборки асинхронного двигателя с короткозамкнутым ротором

Разборку электродвигателя необходимо осуществлять в следующем порядке:

• обтереть двигатель от грязи, масла и пыли;

• отсоединить от машины все подводящие провода, предварительно промаркировав их;

• снять торцовые крышки подшипников;

• удалить смазку из подшипников;

• снять подшипниковые щиты при помощи отжимных болтов;

• вынуть ротор из станины, предварительно проложив между ротором и статором прессшпан, толщиной 0,5 – 1,5 мм для предохранения обмоток от царапин и повреждений;

• при разборке электродвигателя шарикоподшипники следует снимать только при неисправности их для замены.

После производства необходимых работ сборку электродвигателя выполняют в порядке, обратном разборке, при этом проверяют:

• состояние поверхности шеек вала,

• зазоры междужелезного пространства при окончательной затяжке болтов, крепящих щиты,

• разбег ротора в осевом направлении,

• свободное вращение ротора.

При разборке и сборке необходимо пользоваться только инструментом, специально предназначенным для этой работы, а также при снятии каких-либо частей ставить на свои места все мелкие крепежные детали – болты, гайки, шайбы, винты и т.д.

После выполнения ремонта электродвигателя тщательно осмотреть его, опробовать и испытать его в действии, при этом следует:

• проверить схему соединения машины,

• проверить правильность подключения обмоток в клеммной коробке,

• осмотреть состояние контактов,

• замерить сопротивление изоляции; сопротивление изоляции должно быть не менее 1,5 МОм,

• проверить наличие смазки и ее марку,

• опробовать электродвигатель на холостом ходу в течение I часа.

Сборка электродвигателей

Собирать всегда следует в обратном порядке. Что бы не напутать с коллекторными электродвигателями рекомендую всегда после каждого этапа разборки делать фотографии.

С асинхронными все проще:

1. Вставляем ротор с передним щитом.
2. Прикручиваем переднюю крышку болтами к корпусу.
3. Делаем упор вала для больших размеров электродвигателей через доску к стене и забиваем аккуратно заднюю крышку. Для забивания не используйте только металл, потому что может треснуть крышка из силумина или другого хрупкого металла. Я забиваю крышку обратной изоляционной стороной отвертки в небольших моторах или ручкой молотка, в тех которые по больше. Старайтесь забивать несильными ударами по меткам и следите при этом, что бы не было перекоса.

Конструкционные особенности

После многолетних доработок мотор 2111 обладает следующими нюансами конструкции:

• схема двигателя – электронное управление распределенным впрыском;
• блок двигателя – имеет отверстия для фиксации кронштейнов навесного оборудования;
• цилиндры – расточены под размер 82 мм;
• коленвал – с длинным 71 мм ходом поршня, напоминает модель 2108, но противовесы мощнее для уменьшения вибраций;
• поршень – овальная выемка на днище, чтобы не гнул клапаны, плавающая посадка пальца;
• шатун – длина 121 мм, нижняя головка тяжелее;

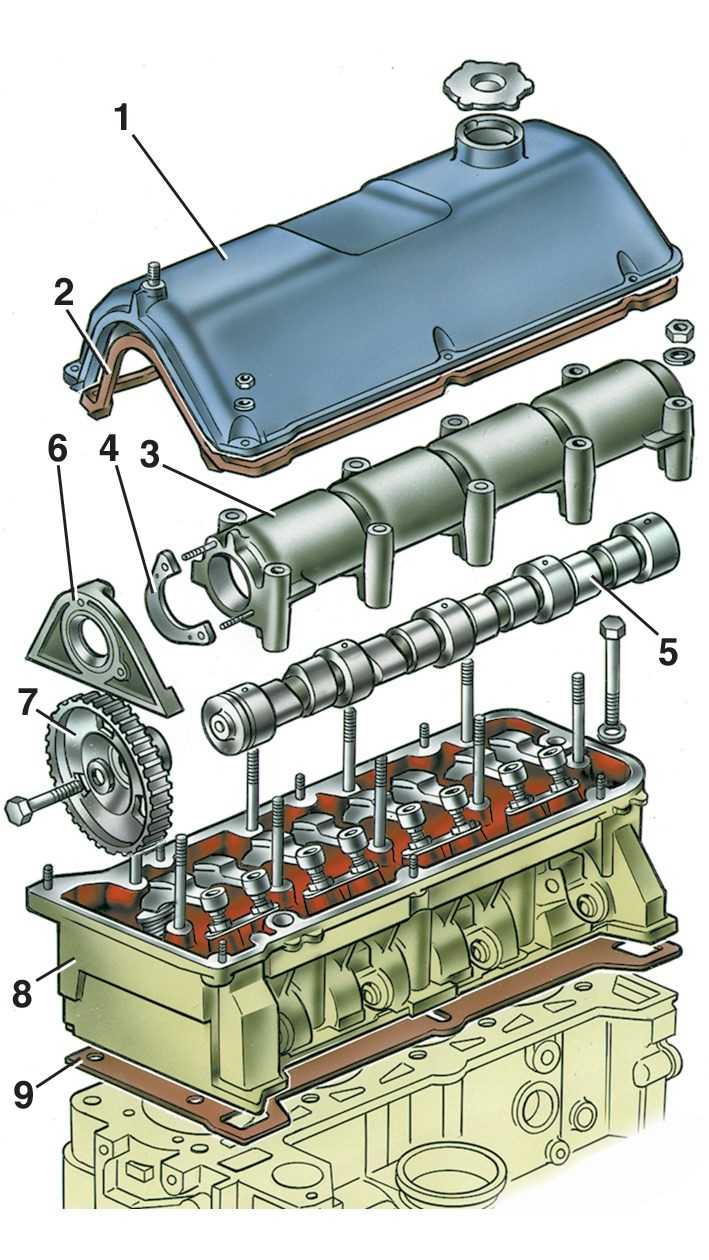

• распредвал – профиль кулачков изменен, посадочные размеры совпадают с вариантом 2108;
• ГРМ – скопирован с 21083, передача ременная;
• маховик – зубья шире, профиль изменен, диаметр посадки сцепления больше (208 мм), венец шире, чем у 2110 (27,5 мм);
• стартер – шестерня с 11 зубьями;
• ремень – 742 мм в базовом варианте, 1115 мм при наличии ГУР, 1125 мм при комплектации авто кондиционером;
• ЭБУ – GM, Bosch или Январь;
• форсунки – Siemens VAZ 6393 (сопло с 4 отверстиями, цвет желтый) с контроллером Январь 7.2 либо М 7.9.7 или Siemens 6238 (сопла с 2 отверстиями, цвет серый) с контроллерами Январь 5 либо МР 7.0.
