Лада Приора (2013+). Замена ремня привода газораспределительного механизма двигателя ВАЗ-21126, -21127

Замену ремня привода ГРМ проводим при обнаружении на нем дефектов во время проверки состояния ремня (см. «Проверка состояния ремня привода газораспределительного механизма», с. 23). Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

При выходе из строя ремня привода ГРМ (при обрыве или срезании зубьев) произойдет контакт клапанов с поршнями из-за рассогласования углового расположения коленчатого вала и распределительных валов. Как следствие, это приводит к дорогостоящему ремонту двигателя.

Работу выполняем на смотровой канаве или эстакаде. Снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека», с. 256). Снимаем ремень привода вспомогательных агрегатов (см. «Проверка и замена ремня привода вспомогательных агрегатов

на автомобиле с кондиционером», с. 21 или см. «Проверка и замена ремня привода вспомогательных агрегатов на автомобиле без кондиционера», с. 20). Снимаем переднюю верхнюю крышку привода ГРМ (см. «Проверка состояния ремня привода газораспределительного механизма», с. 23).

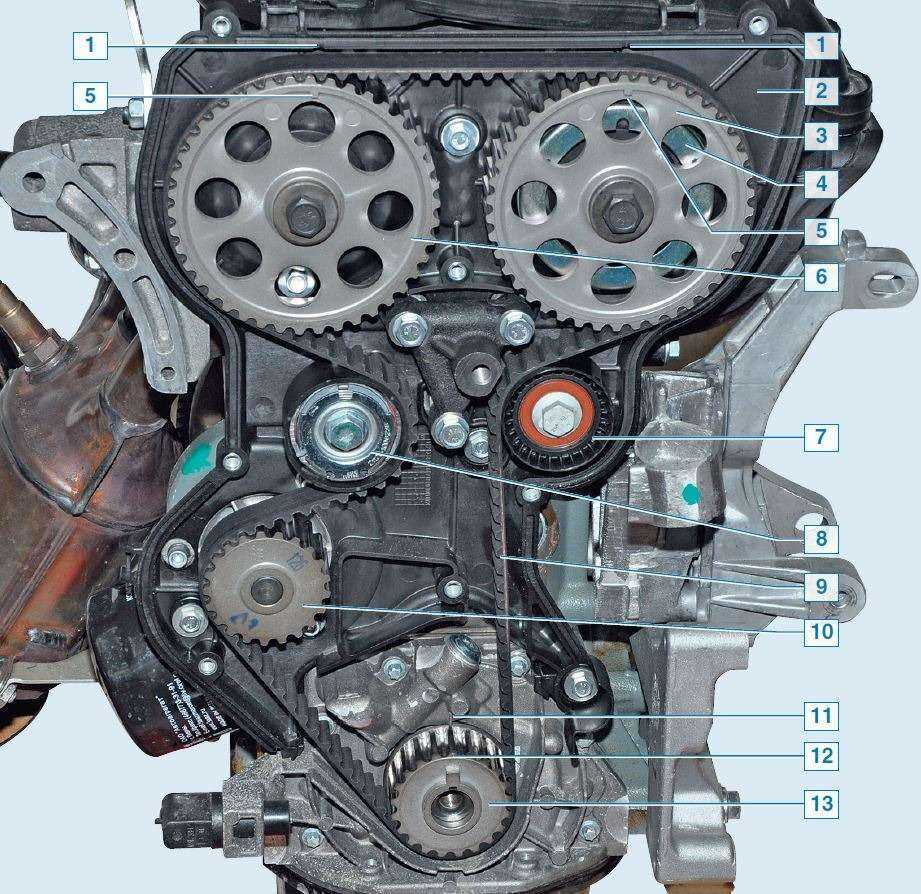

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик: 8 — натяжной ролик; 9 -зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

Чтобы зафиксировать коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, просим помощника включить пятую передачу в коробке передач и нажать педаль тормоза.

Головкой «на 17» с большим воротком отворачиваем болт крепления шкива привода вспомогательных агрегатов.

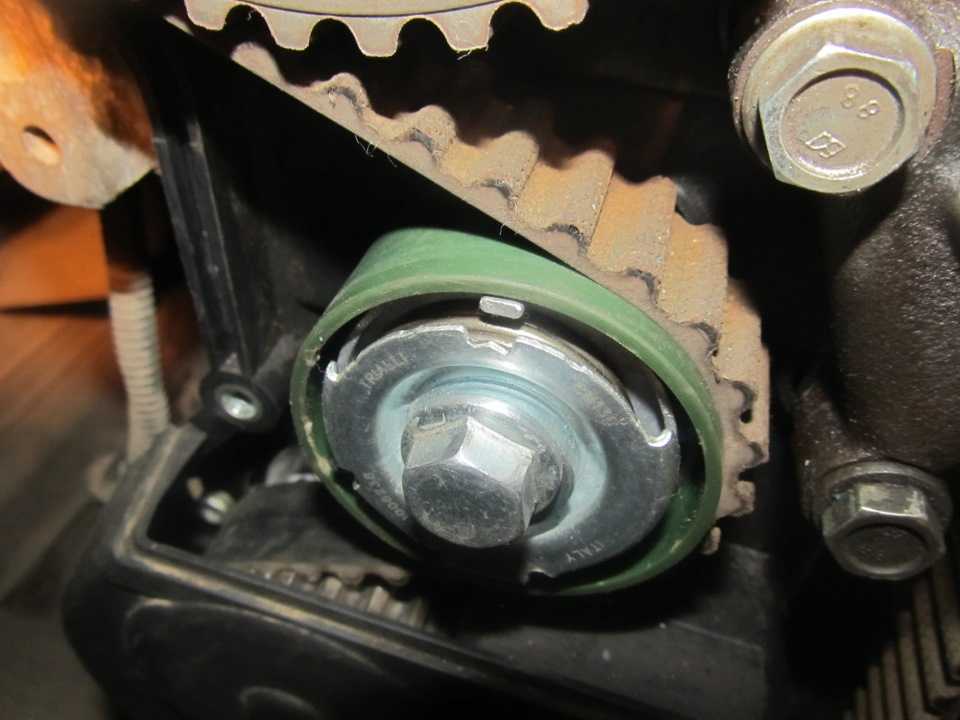

На упорной шайбе ролика выполнены кернения, препятствующие снятию шайбы с болта.
Перед установкой новых опорного и натяжного роликов наносим на резьбовую часть болтов их крепления резьбовой герметик. Болт крепления натяжного ролика окончательно не затягиваем.

Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительных валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать…

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.
Надеваем зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов. Для натяжения ремня…

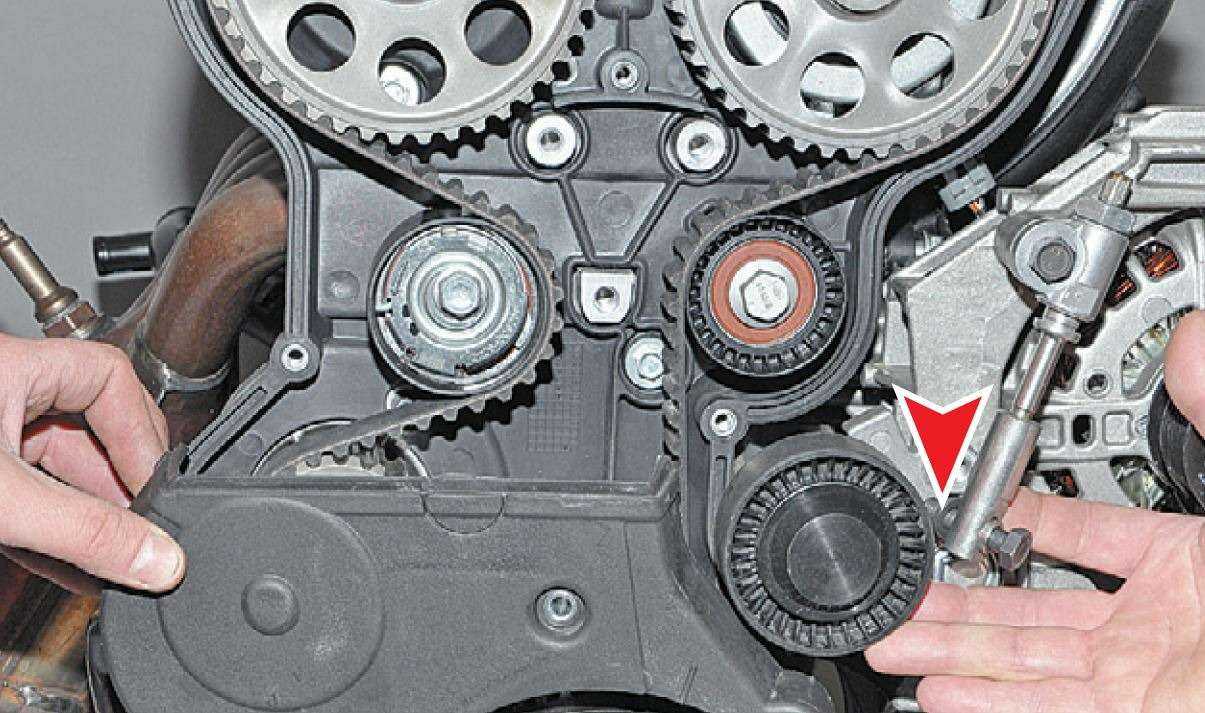

…вставляем наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.

Натягиваем ремень, поворачивая щипцами натяжной ролик против часовой стрелки…

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки…
…и затягиваем ключом болт крепления ролика.

Установив шкив привода генератора, поворачиваем коленчатый вал за болт крепления шкива на два оборота по часовой стрелке.

Проверяем совмещение установочных меток на коленчатом и распределительных валах, а также совмещение выреза с выступом на натяжном ролике.

В противном случае повторяем операции по установке и натяжению ремня привода ГРМ.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть прервана, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) ход сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и не будет работать должным образом. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала в этом положении может находиться поршень 1-го или 4-го цилиндра). Затем убедитесь, что метки на маховике или звездочке коленчатого вала совмещены (если шкив привода генератора был снят). Если метки на маховике или шкиве коленчатого вала не совпадают, фаза фаз газораспределения нарушена (поршень 1-го цилиндра не установлен в ВМТ). В этом случае нужно снять ремень привода распредвала и провернуть коленчатый вал до совпадения меток

Важно! Вращайте коленчатый вал только за болт крепления шкива (не вращайте коленчатый вал через сам шкив распределительного вала)

СОВЕТ Так как коленчатый вал проворачивать за болт шкива неудобно, есть два способа сделать это

• Включите любую передачу и подвесьте переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.
• Включите любые передачи (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.

Метки ВМТ Ваз 2110 2114 8 клапанов

Метки ВМТ расположены на звездочке (выступе) распределительного вала и на задней крышке ремня привода распределительного вала (винт).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Кроме того, метки расположены на звездочке коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов. 1. Отсоедините кабель от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте стопоры под колеса автомобиля.

3. Снимите правое переднее колесо и правое крыло в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала. Примечание. Винты на стороне крепления крышки также фиксируют кабельные зажимы. Снимите переднюю крышку.

5. Проверните коленчатый вал, используя болт, фиксирующий шкив привода генератора, до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Метки ВМТ Ваз 2112 2111 16 клапанов

О двигателе мод. 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Также у всех двигателей отметки есть на звездочках коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только после снятия ведущего шкива генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30, отвертка Phillips.

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. С помощью отвертки Phillips открутите винт, которым правое крыло крепится к облицовке колесной арки

3. С помощью гаечного ключа torx t30 открутите два винта, которыми он крепится к корпусу

4. Снимаем экран.

5. Откройте капот и с помощью 5-гранного шестигранного ключа открутите пять болтов, которыми крепится верхняя передняя крышка ремня ГРМ 6 . и снимите крышку.

7. Используя гаечный ключ на 17 дюймов, проверните коленчатый вал за болт, которым шкив привода генератора переменного тока крепится к нему, пока метки на шкивах распределительного вала и задней крышке не совпадут.

8. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике (термостат снят для наглядности).

О двигателях

Автомобиль производили в период с 2007 по 2020 г., он заменил ВАЗ 2110. Первые Приоры оснащали двигателями от предыдущей модели с некоторыми доработками, у них был индекс 21116. В головке блока стояли 8 клапанов, привод ГРМ был с зубчатым ремнём. Специалисты отмечают у этого мотора хорошие экологические показатели, снижение шумности в работе, повышение мощности. Двигатель рядного типа, в системе питания используется инжектор. Как недостаток отмечено снижение ресурса мотора против заявленных производителем показателей.

Двигатель 21126

После дальнейшей модернизации мотора появилась версия 21126, которая базируется на прежнем блоке цилиндров от ВАЗ 21083, она получила двухвальную головку блока цилиндров. Новый силовой агрегат Приора 16 клапанов стал немного сложнее, но получил прибавку в мощности, стал ещё более экономичным. Клапанный механизм этого двигателя получил изменённую конструкцию привода, она по-прежнему была ременной. Длина привода стала больше, поэтому внедрили автоматическую систему натяжения зубчатого ремня. Несколько позже машину комплектовали такими моторами, как ВАЗ 21127, ВАЗ 21128, которые представляли собой модернизированный вариант ВАЗ 21126.

Гнёт ли клапана

Бензиновые двигатели внутреннего сгорания современных автомобилей работают на высококачественном бензине с октановым числом 95 и выше. Для таких сортов топлива необходима высокая степень сжатия в конце рабочего хода поршня. Этого конструкторы добиваются за счёт уменьшения камеры сгорания в головке блока цилиндров. Такая особенность конструкции двигателя таит в себе опасность повреждения клапанов, в некоторых случаях и поршней, шатунов в моторе. Это может произойти при обрыве ремня или срезании его зубьев.

Моторы ВАЗ 21083 не имели такой проблемы так как в поршнях были отлиты углубления для головок клапанов. Поэтому встреча их с поршнями не была опасной. На двигателях новой серии от этого отказались чтобы повысить эффективность, мощность, другие показатели моторов. Конструкторы считают, что, если своевременно производить замену выходивших свой срок деталей привода механизма ГРМ на Приоре, таких проблем не будет. Каждый владелец 16 клапанной Приоры должен помнить о том, что при обрыве зубчатого ремня в ГРМ происходит повреждение клапанов. На вопрос о том гнёт ли клапана на 16 клапанной Приоре, ответ будет только утвердительный, да.

Взаимозаменяемость деталей

При выполнении замены важно использовать составные части, предназначенные только для установки на двигатели Лада Гранта. Но стоит упомянуть, что эти же силовые установки используются еще и на других моделях ВАЗ, к примеру, на Приора

При этом, если ремень у них одинаков, то натяжные ролики у моторов Гранта и Приора отличаются, и они не являются взаимозаменяемыми

Но стоит упомянуть, что эти же силовые установки используются еще и на других моделях ВАЗ, к примеру, на Приора. При этом, если ремень у них одинаков, то натяжные ролики у моторов Гранта и Приора отличаются, и они не являются взаимозаменяемыми.

На Гранта этот элемент больше по диаметру, но пластиковая рабочая поверхность — уже, чем на Приора.

Установить ролик от Приора, конечно, можно, немного подточив края пластика, а также подложив шайбу под него, поскольку толщина металлической части Грантовского элемента больше.

Но из-за разницы в диаметре, придется его больше натягивать, значительно уменьшая диапазон автоматической регулировки.

Поэтому если и планируется замена привода, то необходимо заранее найти оригинальные запчасти, продавцам же, которые уверяют, что подойдет элемент привода от другой модели, — лучше не верить.

Напоследок отметим, что весь процесс замены приводного ремня ГРМ на Лада Гранта не так уж и сложен и выполнить эту операцию может даже начинающий автомобилист.

Главное позаботиться о наличии всего необходимого и выполнять работы неспешно и внимательно. Также читайте по каким причинам и на каких двигателях гнет клапана.

https://youtube.com/watch?v=7SBqFFPSO-M

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Как устроены ролики ГРМ?

Обводной, опорный или паразитный ролик газораспределительного механизма представляет собой подшипник, на котором крепится кольцо шкива. Через него обводится ремень ГРМ. Вне зависимости от типа детали и модели автомобиля, все паразитные ролики выполняют одинаковые функции: изменение угла хода ремня, стабилизация ремня, устранение шума и вибраций. В современных газораспределительных приводах обычно используется один, реже два обводных ролика. Не стоит путать опорные ролики с натяжными. Несмотря на схожий вид, они выполняют разные задачи. Так, в отличие от паразитного, натяжной ролик обеспечивает натяжение ремня, не давая ему проскальзывать.

В зависимости от материалов выделяют шкивы сделанные из стали, алюминия или из пластика. В последние годы, металлические ролики отошли на второй план — их применяют только в мощных и высоко нагруженных двигателях. Сейчас всё более широкое распространение получили детали из пластика. Среди их достоинств можно выделить низкий уровень шума, дешевизну и низкий вес. Срок их службы гораздо ниже, чему у металлических аналогов, и примерно равен сроку службы ремня газораспределительного привода. Именно поэтому замена роликов ГРМ на Приоре без снятия ремня не имеет особого смысла. В зависимости от типа покрытия выделяют гладкие, рифлёные и зубчатые шкивы. Стоит отметить, что пластиковые шкивы бывают только гладкими или рифлёными. Зубчатые изготавливают только из стали или сплавов алюминия. Также выделяют шкивы с и без упорных буртов. Бурт представляет собой металлическую окантовку, предотвращающую соскальзывание ремня газораспределительного привода.

Замена ремня ГРМ

Снимаем:

1. Обесточиваем аккумулятор, снимаем провод с минусовой клеммы.
2. Далее, необходимо ослабить натяжение ремня привода гидроусилителя и компрессора кондиционера. Для этого раскручиваем болты крепления насоса ГУР и слегка поворачиваем его. Теперь можно снимать приводной ремень.
3. Откручиваем болт, регулирующий натяжение приводного ремня генератора, а так же болты, которыми крепится сам генератор.
4. Снимаем два шкива с водяного насоса и генератора, аккуратно вынимаем направляющую зубчатого ремня с коленвала.
5. Откручиваем крепления и снимаем защитные кожухи ремня ГРМ сверху и снизу.
6. Теперь, будьте предельно внимательны, необходимо выставить метки. Коленчатый вал поворачиваем до совмещения установочной метки, расположенной на шкиве, с указателем, расположенном на блоке двигателя.
7. Убедитесь, что метки, находящиеся на шкивах впускного и выпускного распределительных валов, совпали при этом с соответствующими указателями на крышке ГБЦ (головки блока цилиндров).
8. Теперь можно приступить к снятию натяжного ролика ремня ГРМ, ослабив, предварительно, болт его крепления.
9. Вот теперь можем снимать сам ремень ГРМ. Обязательно, при снятии, пометьте направление вращения ремня.

Подготовка к установке:

1. Осмотрите ремень ГРМ, если на нем присутствуют следы масла или смазочного материала, потребуется его замена.
2. Внимательно осмотрите ремень, если вы обнаружили на нем следы износа: трещины, расслоения, любые другие повреждения на зубьях, в их основании, а так же с внутренней или наружной стороны ремня, то он так же подлежит замене.
3. Проверьте натяжной ролик ремня ГРМ, он должен вращаться легко и плавно. В противном случае потребуется его замена.
4. Осмотрите шкивы распредвалов и коленвала на наличие поломанных зубьев и других следов износа. Если дефекты обнаружены, то детали так же подлежат замене.

Устанавливаем:

1. Устанавливаем натяжной ролик ГРМ. После чего, максимально отводим его в сторону и фиксируем в таком положении.
2. Убедитесь, что все метки, которые вы выставили при снятии, никуда не делись, а остались в исходном положении и полностью совпадают с указателями на крышке и блоке цилиндров.
3. Устанавливаем ремень ГРМ. Он должен одеваться на шкивы коленвала и распредвала, а так же на натяжной и направляющий ролики. После установки ремень не должен провисать между шкивами распредвалов или на промежутке натяжной механизм – шкив.
4. Теперь можно ослабить, зафиксированный ранее, натяжной ролик. Под воздействием пружинного механизма, он вернется в исходное положение и произведет натяжение ремня ГРМ. Дополнительного натяжения ремня при этом не потребуется. Закрутите болт крепления натяжного ролика с усилием 38–51 Н•м
5. Поворачиваем коленвал два раза по часовой стрелке на полный оборот, чтобы метка на шкиве соответствовала указателю на блоке двигателя. Проверяем совпадение меток шкивов распределительных валов с отметками на крышке. Если метки не совпадут, то придется снять ремень и заново произвести процедуру его установки.
6. Измеряем степень натяжения ремня, путем нажатия с усилием десять килограмм на участке между шкивами распредвалов, прогиб не должен превышать 11-13 мм.
7. Устанавливаем защитные кожухи ремня ГРМ. Затем по очередности: направляющую пластину, шкивы коленвала и помпы (водяного насоса), ремень привода генератора, ремень ГУР и кондиционера, не забываем, что ремням потребуется регулировка натяжения.
8. В завершении, возвращаем к жизни аккумулятор, подсоединив провод к минусовой клемме.

Сравнение комплектов ГРМ Contitech и Gates

Компании предлагают примерно одинаковые комплектующие. Можно устанавливать ремни обоих изготовителей и не волноваться об обрыве. Это верно, если покупать оригинальные запчасти. Подделки могут порваться и через 10-20 тыс. км. Поэтому покупать любые запчасти на авто нужно в надежных магазинах, которые продают оригинальную продукцию.

Упаковка

Упаковка Contitech выглядит солидно и внушает доверие. Каждой запчасти отведена отдельная коробочка или пакетик. Комплект Gates же поставляется просто в коробке с блистером внутри. Но в обоих случаях упаковка надежно защищает деталь. Мы не слышали ни об одном случае, когда ремень повредился при доставке.

У Gates есть небольшое преимущество – система защиты от подделок. На упаковке указан код, по которому можно проверить оригинальность детали на официальном сайте производителя.

Вывод: упаковка обоих изготовителей надежно защищает комплект от повреждений при доставке. Contitech чуть надежнее и солиднее, но у Gates есть код, по которому можно убедиться, что купил оригинальную деталь.

Натяжной ролик

У натяжного ролика Contitech есть небольшая доработка – дополнительная ребра жесткости, которые снижают нагрузку на подшипник. Других различий нет. Ролик Gates не критикуют за слабый рабочий ресурс, но теоретически, он должен прослужить меньше, чем аналог от Contitech.

Вывод: у ролика Contitech есть преимущество – дополнительные ребра жесткости.

Обводной ролик

Ролики обоих изготовителей сделаны качественно. Детали практически не различаются между собой и точно прослужат отведенные им 60-90 тыс. км.

Вывод: у деталей нет существенных различий. Рабочий ресурс роликов примерно одинаковый.

Ремень ГРМ

По качеству и рабочему ресурсу ремни одинаковые.

В интернете можно найти отзывы автовладельцев, которые критикуют комплекты одного или другого изготовителя. Но ведь детали одинаковые? Да, рабочий ресурс комплектов примерно одинаковый, если это оригинальные комплектующие.

Недовольство автолюбителей объясняется тем, что однажды им не повезло и они купили подделку. С этой точки зрения лучше устанавливать ремни ГРМ Gates – у них есть код на упаковке, по которому можно проверить оригинальность детали.

Вывод: у оригинальных ремней нет существенных различий. У деталей примерно одинаковый рабочий ресурс.

Так какой комплект ГРМ все-же лучше?

Если судить по отзывам автовладельцев и нашему опыту работу – можно смело устанавливать комплекты и от Contitech и от Gates. Ремни обоих изготовителей достаточно надежные и точно прослужат заявленный срок.

В целом комплекты Contitech выглядят чуть солиднее. Они лучше упакованы, а натяжной ролик имеет дополнительные ребра жесткости.

У Gates же другое преимущество – можно проверить оригинальность детали на сайте изготовителя. Такая проверка не нужна, если покупать запчасть в надежном магазине. Но что делать, если приходится заказывать деталь в случайном сервисе, когда нет ни времени, ни возможности обратиться в другое место? В этом случае по коду на упаковке можно легко проверить запчасть.

Вывод: Комплекты ГРМ от Contitech и Gates примерно одинаковые по соотношению цена/качества. Можно смело устанавливать ремни обоих изготовителей. При условии, что вы приобретаете оригинальные комплектующие.

Признаки изношенного ремня

Признаками изношенности ремня являются:

• появление на его поверхности волокон тканевого основания;
• затвердение, определяемое по ярко выраженному блеску ремня;
• потеря эластичности;
• растяжение привода больше допустимого;
• трещины и отслоения.

Износ ремня также можно определить:

• по затрудненному запуску двигателя;
• по сторонним шумам в моторе;
• перегреву
• по изменению цвета выхлопных газов.

Зная характерные признаки износа привода ГРМ и своевременно произведя его замену, владельцы Лада Гранта смогут обезопасить себя от поломки двигателя. А при покупке ремня отдавать предпочтения оригинальным запчастям хорошо зарекомендовавших себя производителей.

Замена ремня своими руками

Необходимые инструменты:

• ключ-шестигранник на 5;
• накидной ключ или головка с трещоткой на 15;
• головка на 17 или ключ;
• специальный ключ для вращения натяжного ролика;
• шлицевая отвертка.

1.Располагаем автомобиль на ровной поверхности.

2.Поднимаем капот, отключаем массу, снимаем защитную крышку двигателя.

3.Шестигранником откручиваем 6 винтов, фиксирующих крышку ремня привода ГРМ.

4.Отключаем датчик коленвала, разъединив на нем разъем.

5.Проверяем, совпадают ли метки на шестернях распредвалов. Они должны совпадать с треугольными высечками на верхней части кожуха привода ГРМ.

6.Если они совпадают, проверяем метки на зубчатке маховика. Для этого в верхней части маховика (под термостатом) извлекаем резиновую заглушку. Под ней будет видно венец маховика с меткой, которая должна совпасть с треугольной высечкой слева.

7.Для большей убедительности в правильной регулировке газораспределительных фаз нужно проверить и положение метки на шкиве коленчатого вала.

8.Для этого ослабляем натяжитель ремня генератора. Фиксируем маховик в том положении, в каком он находится, вставив между его зубьев отвертку в отверстие, где располагалась резиновая заглушка.

9.Ключом (головкой или накидным) на 17 откручиваем болт, фиксирующий шкив генератора. Снимаем шкив и откладываем, а болт заворачиваем обратно.

10.Под шкивом находится шестерня коленвала, на которой есть метка, она должна совпасть с меткой на боковой крышке масляного насоса.

11.Если метки не совпадают, нужно выключить в автомобиле передачу, зафиксировав его стояночным тормозом, и ключом на 17, накинутым на болт шкива генератора, осторожно проворачивать коленвал до совпадения всех меток. Когда метки совпадут, значит, поршень 1-го цилиндра находится в верхней мертвой точке. Теперь можно снимать старый ремень

Теперь можно снимать старый ремень.

12.Ключом на 15 откручиваем болт крепления натяжного ролика, а специальным натяжным ключом проворачиваем его против часовой стрелки. Если планируется и замена роликов, демонтируем его, а после и опорный ролик.

13.Снимаем старый ремень ГРМ.

14.Устанавливаем новые ролики.

15.Новый ремень надеваем на шкив коленвала, шестерню помпы и на шестерни распредвалов.

16.Надежно зафиксировав опорный ролик, натягиваем ремень с помощью ролика натяжителя, вращая его за часовой стрелкой. Если нет специального инструмента для измерения натяжения, проверьте его, взявшись пальцами за ремень посредине, и проверните его плоскость горизонтально. Нормально натянутый ремень усилиями пальцев можно провернуть не более чем на 90 градусов.

17.Вынимаем отвертку, которой фиксировался маховик.

18.Проворачиваем коленвал на 2 полных оборота, после чего сверяем положение меток на шестернях распредвалов и на маховике. Если они совпадают, производим монтаж в обратном порядке.

8988кккк8

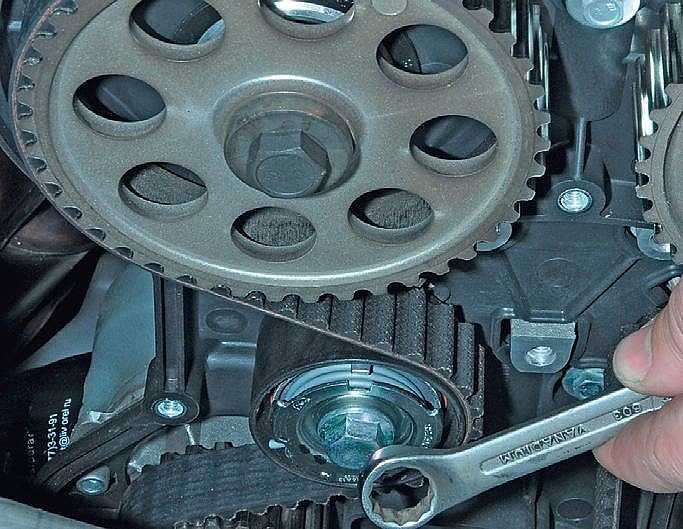

Накидным ключом «на 15» ослабляем болт крепления натяжного ролика…

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

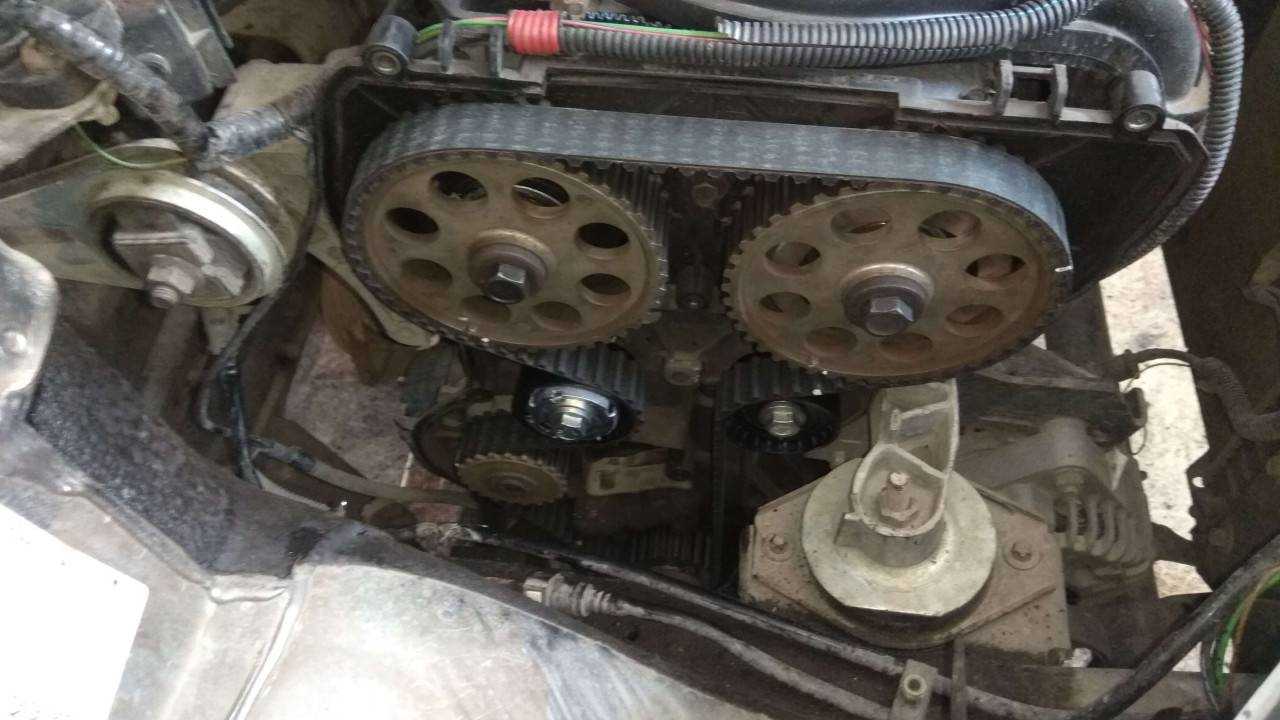

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

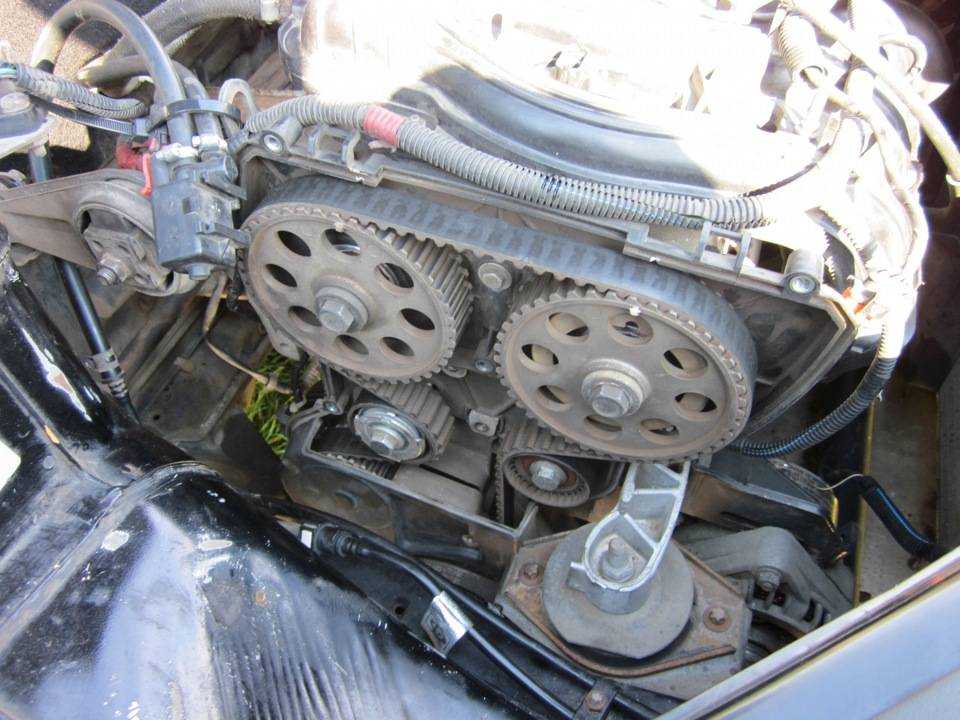

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.
