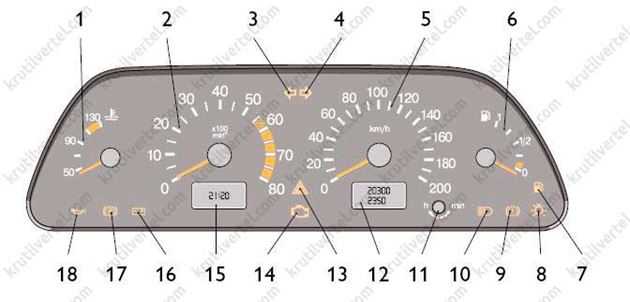

Обозначения символов на панели приборов Нивы Шевроле
Стоковая версия 2004 года имеет ряд механических указателей и аналоговых значков. На фото выше пронумерованы элементы панели. Описание символов приведено ниже.
| Номер | Значение |
| 3/4 | Стандартные поворотники также загораются при активации аварийной сигнализации. |
| 7 | Указатель минимального количества топлива в баке. Заправьтесь. |
| 8 | Этот индикатор указывает на включение габаритных огней. |
| 9 | Тормозная система находится в аварийном состоянии. Требуется выполнить диагностику системы. |
| 10 | Включен дальний свет головной оптики. |
| 12 | Цифровой указатель пробега, сверху общий – снизу суточный. |
| 13 | Эта индикация обозначает наличие поломок в двигателе. При этом, требуется немедленно отправиться на СТО. |
| 14 | Индикатор включения аварийки. |
| 15 | Цифровой дисплей – указатель суточного времени. Также при самодиагностике здесь отражается код ошибки. |
| 16 | Аккумулятор разряжен. Проверьте генератор и его приводной ремень. |
| 17 | Лампочка активации ручного тормоза. |
| 18 | Давление масла в картере двигателя слишком низкое. |
| 19 | Резервный индикатор. |
Также на приборке есть дополнительный ряд лампочек, вынесенный за пределы щитка.
Здесь описание индикаторов выглядит так.
| Номер | Назначение |
| 1 | Пустой |
| 2 | Блокировка межсевого дифференциала включена. |
| 3 | Иммобилайзер активирован. |
| 4 | Имеются проблемы в работе модуля АБС, нужно полностью проверить все устройство. |
| 5/7 | Резервные лампы. |
Кнопки на панели
Кнопочные выключатели расположены справа от щитка приборов. Дальнейшее описание приведено по порядку слева на право.
- Кнопка аварийного выключателя.
- Обогреватель стекла задней двери.
- Выключатель передних и задних (расположен рядом) противотуманок. Если таковые установлены на авто.
- Вариативно может отвечать за включение омывателя/очистителя ветрового стекла.
- В последнем гнезде располагается стандартная заглушка для дополнительного прибора.
Восклицательный знак на приборке Шнивы: что означает
Указывает на наличие проблем в электронных системах авто. Проверьте дополнительные индикаторы, которые загораются одновременно. Часто подобное сопровождается тем, что машина не заводится.
Водители в основном ищут причины в узлах:
- стартер;
- система зажигания;
- тормозной модуль;
- проводка машины.
SRS на приборке Chevrolet Niva
Если на щитке Шнивы загорается индикатор — говорит только о наличии проблем в системе безопасности авто. Проверьте подушки, датчики ремней и проводку.
Flash X3
Всем привет. Как обещал пишу БЖ о новой приборной панели. Flash X3 заказывал тут. Пришла спустя пару недель, с учетом доставки обошлась почти в 7500 руб. Установка заняла около получаса, заменить саму приборку дело 10 минут, описывать этот процесс не вижу смысла. В БЖ напишу только про подключение проводов бортовика. Из панели выходят два проводка, один кидается на К-линию, второй на таинственный провод расхода топлива (по данным всемирной сети для этого необходимо зацепить его на 29 контакт ЭБУ Бош) Так вот, этот провод пока свернут и спрятан под панель, за окном сейчас мороз и снимать обшивку на злосчастных пистонах что бы пробраться к ЭБУ мне не хочется, а вот К-линию подключил. Теперь подробнее об этом.На разъеме диагностики OBD II 7-й контакт как раз К-линия. В разъем уже подключен I-Boost.
Казалось бы, что может быть проще чем зацепить проводок на 7-й контакт того же штекера, но все не так просто оказалось.

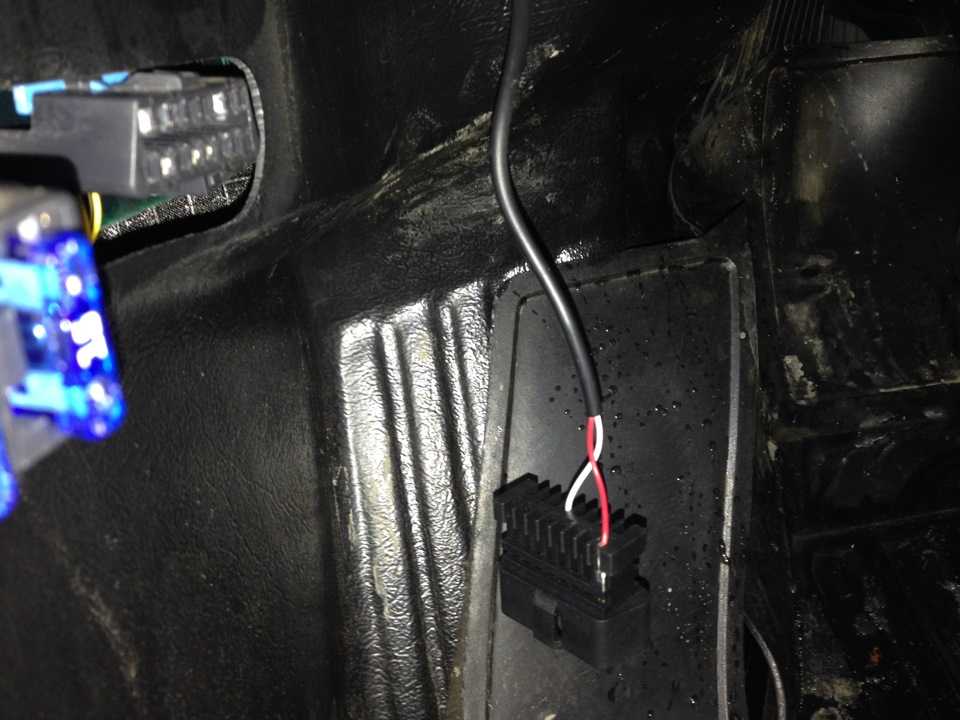

В разъеме от буста задействовано лишь два контакта (питание), остальных вовсе нет.

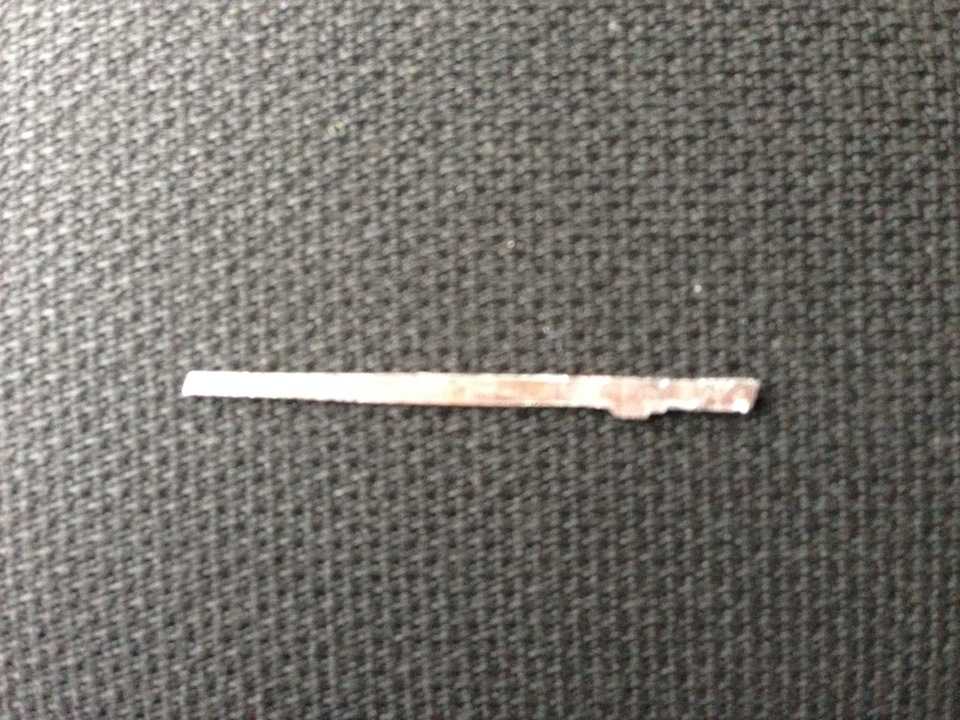

Ну что же, если нет, значит будут. Берем кусочек медной пластинки, примеряем его в седьмой контакт, не лезет. Берем напильник и подтачиваем до ширины контакта, все получилось, есть контакт)

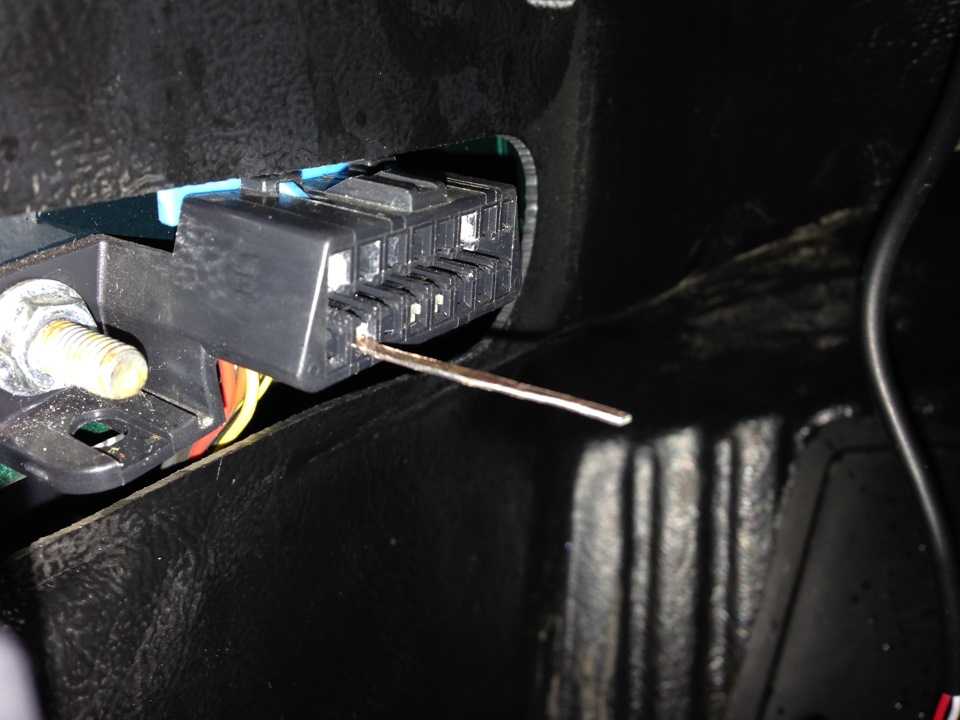

Теперь примеряем пластинку в разъем буста.

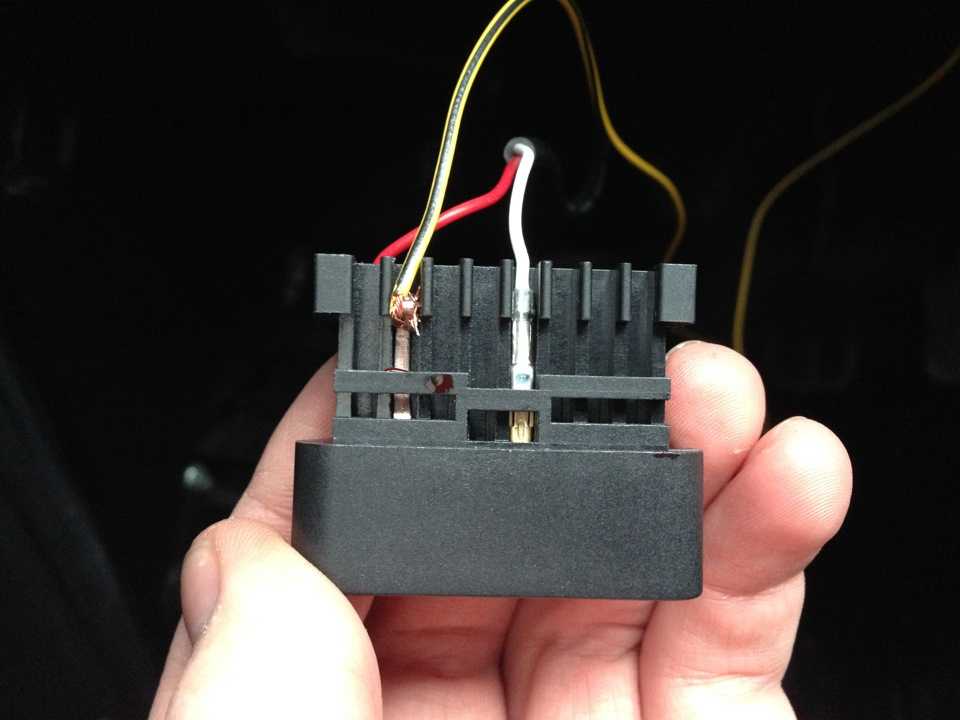

В итоге получаем работающий БК, правда с расходом топлива ситуация печальная. Если верить бортовику нива потребляет 0,1 литра/100 км)))), вот такой экономичный авто. По видимому, проблема в том, что второй провод не подключен остался, но это дело времени)
В целом, внешний вид улучшился, есть возможность смены цвета подсветки, дизайн напоминает приборки немецких авто БМВ или ауди. В общем девайсом доволен.
К сожалению саму приборку сфоткать забыл) основное внимание хотел уделить именно подключению. на днях обязательно добавлю фото приборки, возможно и видео в работе
Жду комментариев, кто что думает по поводу этой приборки, может кто ставил такую и знает куда точно нужно кидать второй провод расхода топлива.
Если будут вопросы, задавайте, постараюсь ответить. Так же не забывайте про лайки.про европрикуриватели напишу чуть позже, либо завтра. В любом случае, следите за бортовиком, если Вам конечно это интересно.
Всем спасибо за внимание, и до скорого!)
Добавляю фото приборки (видео сниму позже):
Органы управления и приборы
Панель приборов
- Переключатель наружного освещения,
- Рычаг переключателя указателей поворота и света фар,
- Выключатель звуковых сигналов,
- Комбинация приборов,
- Рычаг переключателя стеклоочистителей и омывателей стекол,
- Выключатель аварийной сигнализации,
- Кнопочные выключатели,
- Блок контрольных ламп,
- Резерв,
- Заглушка или подушка безопасности в зависимости от варианта исполнения,
- Вещевой ящик,
- Пульт управления системой вентиляции и отопления салона автомобиля,
- Гнездо радиоаппаратуры (Предусмотрена установка радиоаппаратуры, соответствующей по габаритам и способу крепления международным стандартам ISO 7736, DIN 75500. Установка радиоаппаратуры должна производиться только у авторизованных дилеров).
- Пепельница. При откидывании крышки на себя обеспечивается одновременный доступ к прикуривателю и к пепельнице. Для использования прикуривателя нажмите на кнопку патрона до его фиксированного положения. Примерно через 20 секунд патрон автоматически возвращается в исходное положение, готовый к применению. При включении наружного освещения включается подсветка прикуривателя,
- Рычаг переключения передач,
- Рычаг управления раздаточной коробкой,
- Блок управления наружными зеркалами, в вариантном исполнении,
- Выключатели обогрева передних сидений, в вариантном исполнении. Обогрев переднего сиденья включается нажатием на клавишу выключателя. О включенном обогреве предупреждает сигнализатор в самой клавише. Встроенный терморегулятор в автоматическом режиме поддерживает температуру элементов обогрева спинки и подушки сиденья в диапазоне от +25 до +31 °С. Повторным нажатием клавиши или при выключении зажигания обогрев сиденья отключается. Левая и правая клавиша включают соответственно обогрев сиденья водителя и переднего пассажира,
- Пепельница для задних пассажиров. Чтобы воспользоваться пепельницей, потяните за верхний выступ на себя. Пружинный упор, предназначенный для гашения сигарет, удерживает пепельницу в открытом состоянии. Для очистки пепельницы выньте ее из гнезда, нажав на пружинный упор. В вариантном исполнении пепельница может не устанавливаться,
- Рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку в торце рукоятки,
- Ниша для мелких предметов,
- Выдвижной подстаканник,
- Педаль акселератора,
- Выключатель зажигания,
- Педаль тормоза,
- Педаль сцепления,
- Крышка монтажного блока,
- Блок регуляторов,
- Рычаг привода замка капота

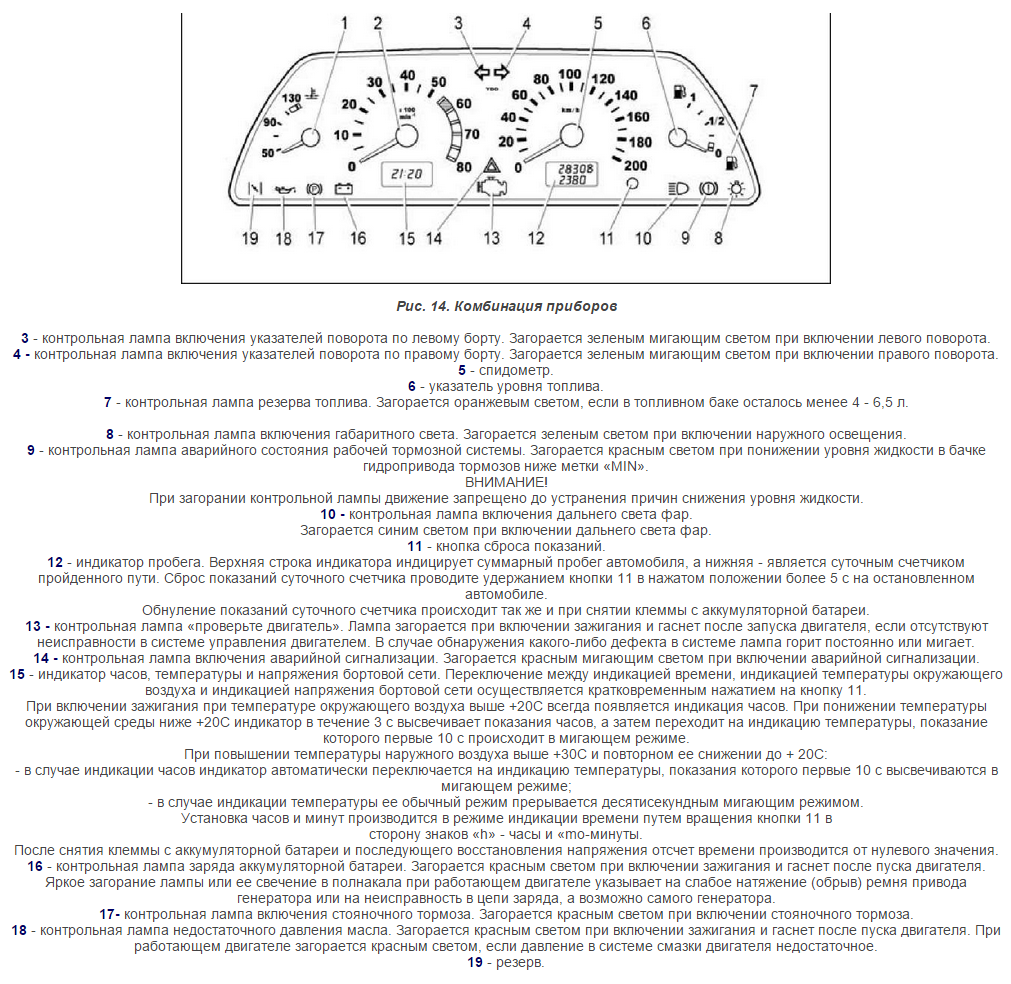

Комбинация приборов
1. Указатель температуры охлаждающей жидкости.
Внимание: Переход стрелки в красную зону шкалы указывает на перегрев охлаждающей жидкости двигателя. В этом случае запрещается дальнейшее движение автомобиля
Автомобиль должен быть доставлен к официальному дилеру для определения и устранения причины перегрева охлаждающей жидкости.
2. Тахометр. Указывает частоту вращения коленчатого вала двигателя.
Внимание: Красная зона шкалы со штриховкой обозначает режим работы двигателя с повышенной частотой вращения коленчатого вала, сплошная красная зона шкалы – опасный для двигателя скоростной режим, превышать который запрещается. 3
Контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении сигнала левого поворота
3. Контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении сигнала левого поворота.
4. Контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении сигнала правого поворота.
6. Указатель уровня топлива.
7. Контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось от 4 до 6,5 л бензина.
8. Контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.
9. Контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN», а также в момент включения стартера для контроля исправности самой лампы.
Внимание: Запрещается эксплуатация автомобиля при постоянно горящей контрольной лампе аварийного состояния рабочей тормозной системы. 10
Контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар
10. Контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.
11. Кнопка сброса показаний счетчика суточного пробега, переключения индикации времени, температуры окружающего воздуха и напряжения бортовой сети.
Не работает приборка Шнивы: причины
Обычно это повреждение цепи питания модуля, попадание влаги/конденсата на плату или механическое повреждение, вызванное неправильным ремонтом.
Проблема проста при ее детальном изучении, и легко устраняется без помощи специалистов.
Не горит щиток
Если он просто погас (отказала подсветка), проверьте соответствующий предохранитель внутри монтажного блока. Далее нужно двигаться по проводам в сторону приборки. Здесь проверяется состояние контактных групп, наличие окислений на клеммах. Если подобные есть – проблемы следует устранить.
Моргает щиток Шнивы
Типичная проблема в машинах, которые эксплуатируются по пресеченной местности или разбитым дорогам. Симптомом неприятности является то, что приборка периодически гаснет во время движения или быстро моргает.
Проверяется проводка, соединительные клеммы на наличие возможных повреждений или расшатывания контактов.
Стрелки приборов Шнивы зависли
В подобно ситуации проверьте системы.
- Предохранитель и силовые цепи магистрали подсветки салона. Конструкция сети выполнена так, что питание пересекается, что и вызывает проблемы.
- Пропадает масса на связанных элементах бортовых цепей.
Установка
Приложите купленную накладку к приборной панели и обведите все составляющие и символы, чтобы, когда вы обрежете лишнее, накладка легла ровно. После чего снимите старую и приклейте на её место новую. Это, наверное, самое сложное во всей процедуре.
Также многие любят менять цвет приборных стрелок, чаще всего в белый, так как он выигрышно отражает диодную подсветку циферблата. Это делается при помощи женского лака для ногтей. Старую краску счищают канцелярским ножом и обезжиривают стрелки жидкостью для снятия лака или ацетоном. После чего покрывают белым лаком.
После того как лак высохнет, их можно ставить на место. Приклейте накладку на панель, поставьте стрелочки и соберите всё в обратном порядке. Наслаждайтесь обновлённым вариантом щитка приборов.
16. Откройте капот.
26. Снимите вставку панели приборов.
27. Выверните болты, расположенные в передней части панели приборов вдоль нижней кромки ветрового стекла.
28. Извлеките передний воздуховод обогрева салона.
29. Снимите панель приборов в сборе с отопителем и жгутом проводов.
30. Устанавливайте панель приборов и все снятые детали в порядке, обратном снятию. Долейте жидкость в систему охлаждения.
Читать новости о новой Ниве
- Силового бампера на Ниву своими руками: Чертежи, изготовление и установка |
- Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
- Как устранить вибрацию раздаточной коробки ВАЗ-21213
- Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
- Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
- Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
- Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
- Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?
А еще интересно: Что проверить при покупке Нивы
Неисправности приборной панели
Приборная панель, как и любой другой электронный узел, подвержен воздействию таких вредных факторов, как короткое замыкание, обрыв проводов цепи питания или информирования, неисправность одного из основных узлов устройства. Если вам пришлось столкнуться с подобной проблемой, в первую очередь, определите, какие признаки поломки подает щиток:
- панель вообще не функционирует, но двигатель запускается и работает в штатном режиме;
- не горит панель приборов «Нива-Шевроле», но при этом все указатели работают (нет подсветки);
- не работает спидометр и тахометр;
- не функционируют приборы датчиков температуры и уровня топлива.
В первом случае, скорее всего, потерян контакт на разъемах устройств. Достаточно рассоединить колодки, зачистить контакты, и все снова заработает. Подобная неисправность может настигнуть вас осенью или зимой, когда в воздухе повышен уровень влаги.
ПП представляет собой электронный узел поэтому может выйти из строя в случае короткого замыкания или обрыва цепи питания
Если вы столкнулись с одной из проблем то первым делом следует обратить внимание на то какие признаки появились при этом:
- Двигатель запускается и работает, при этом панель не подаёт признаков жизни. В этой ситуации возможно нет контакта на разъёмах устройств. Исправить это можно следующим способом, необходимо разъединить колодки и зачистить контакты, данная проблема может возникнуть при повышенном уровне влаги например зимой.
- Перестал работать тахометр и спидометр. Это может появится так же если произошёл обрыв в цепи питания или если появились неполадки связанные с работой датчика температуры и уровня топлива.
- Перестали гореть лампочки при этом все элементы работаю как положено, в этом случае возможно есть проблемы в проводах питания или в самих лампах
А еще интересно: Фото новой нивы салона Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт – возможные неисправности приборки:
- Комбинация приборов не работает, при этом двигатель запускается нормально. Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.
- Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение. Если же не работает только часть ламп, то скорей всего, они просто перегорели.
- Не работают устройства – спидометр или тахометр. Вероятнее всего, это проблема электрического типа, необходимо разбирать щиток и искать неисправность.
- Не работают датчики – уровня топлива, температуры антифриза. Как показывает практика, обычно это свидетельствует о плохом контакте в электроцепи. Обычно такая проблема решается путем отключения и зачистки контактов штекера (автор видео – канал Иг К).
Методика поиска неисправностей приборов
Когда стрелка указателя температуры охлаждающей жидкости находится постоянно в начале шкалы, при включенном зажигании отсоедините провод от датчика указателя и соедините наконечник провода с «массой».
Если стрелка отклоняется, то неисправен датчик и его необходимо заменить, а если не отклоняется, то проверьте указатель в комбинации приборов и провод, соединяющий датчик и указатель.
Если указатель температуры неисправен, то замените комбинацию приборов.
Методика проверки указателя уровня топлива аналогична описанной выше.
Если стрелка указателя находится постоянно в начале шкалы и не отклоняется после замыкания с «массой» наконечника провода, отсоединенного от датчика, то проверьте указатель.
Если указатель уровня топлива неисправен, то замените комбинацию приборов.
Снятие и установка комбинации приборов описана в статье — Снятие и установка комбинации приборов Niva Chevrolet
Проверка приборов
Комбинация приборов имеет встроенную систему самодиагностики. Эта система позволяет провести тестирование комбинации приборов на автомобиле.
1. При выключенном зажигании нажмите и удерживайте кнопку сброса показаний суточного пробега.
Включите зажигание и отпустите кнопку. После этого комбинация приборов переходит в режим «тест»: стрелки всех приборов три раза совершают движение на весь диапазон шкалы и высвечиваются все сегменты жидкокристаллического индикатора (ЖКИ).
2. Очистите память процессора электронной комбинации приборов, нажав на кнопку сброса показаний одометра и удерживая ее не менее 5 с.
3. Проведите повторное тестирование.
После этого кратковременно нажмите и отпустите кнопку сброса показаний одометра.
На ЖКИ появится номер варианта программного обеспечения процессора (Uer 0.8, Uer 1.1 или другой).
4. При повторном нажатии кнопки сброса появится один из следующих кодов:
0 – неисправности отсутствуют;
1 – неисправен микропроцессор;
2 – обрыв цепи датчика указателя уровня топлива;
4 – повышенное напряжение в бортовой сети (больше 16+1,8 В);
8 – пониженное напряжение в бортовой сети (меньше 8–0,6 В).
Если неисправностей несколько, высвечивается соответствующая сумма кодов, например: 6 (2+4), 10 (2+8), 12 (4+8), 14 (2+4+8).
Также можно проверить указатель температуры охлаждающей жидкости. Для этого воспользуйтесь справочными данными из таблицы.
Данные для проверки указателя температуры охлаждающей жидкости
|
Показания указателя, °С |
Заданное сопротивление датчика, Ом |
Допуск показаний в градусах угла поворота |
|
50 |
702,5 |
±4,5 |
|
90 |
175,5 |
±4,5 |
|
115 |
86,5 |
±2,0 |
Проверка датчиков контрольных приборов
Датчик указателя температуры охлаждающей жидкости имеет переменный резистор, изменяющий свое сопротивление в зависимости от температуры охлаждающей жидкости.
Для проверки датчика измерьте сопротивление на его выводах при помощи омметра и сравните с данными, приведенными в таблице.
Данные для проверки датчика указателя температуры охлаждающей жидкости
|
Температура, °С |
Напряжение, подводимое к датчику, В |
Сопротивление датчика, Ом |
|
30 |
8 |
1350-1880 |
|
50 |
7,6 |
585-820 |
|
70 |
6,85 |
280-390 |
|
90 |
5,8 |
155-196 |
Датчик контрольной лампы давления масла установлен в головке блока цилиндров.
Контакты датчика должны замыкаться и размыкаться при давлении 20–60 кПа (0,2–0,6 кгс/см2).
Датчик указателя уровня топлива объединен с электробензонасосом, установленным в топливном баке.
Датчик имеет переменный резистор из нихромовой проволоки.
Подвижный контакт резистора перемещается под действием рычага с поплавком.
При пустом баке (нижнее положение поплавка) сопротивление датчика должно быть 315–345 Ом, с баком, наполненным наполовину, – 108–128 Ом, а при полном баке – не более 7 Ом.
Возможные неисправности контрольных приборов, их причины и способы устранения
Причина неисправности — Способ устранения
Не работает указатель температуры или уровня топлива
Повреждена комбинация приборов — Проверьте комбинацию приборов и в случае неисправности замените
Неисправен датчик прибора — Замените датчик
Повреждены провода или окислены их наконечники — Замените поврежденные провода, зачистите наконечники
Не работают контрольные лампы
Перегорела лампа — Замените лампу
Неисправен датчик лампы — Замените датчик
Повреждены провода или окислены их наконечники — Замените поврежденные провода, зачистите наконечники
Недостаточный прижим контактов патрона лампы к печатной плате — Подогните контакты патрона лампы или замените патрон
Снятие приборной панели в Шевроле Нива (ВАЗ 2123)
Multithumb found errors on this page:
There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image002.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image002.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image004.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image004.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image006.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image006.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image008.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image008.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image010.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image010.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image012.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image012.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image014.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image014.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image016.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image016.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image018.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image018.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image020.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image020.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image022.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image022.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image024.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image024.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image026.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image026.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image028.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image028.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image030.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image030.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image032.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image032.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image034.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image034.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image036.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image036.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image038.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image038.jpg
Описание и расположение индикаторов и приборов на панели
Контрольный щиток Нива Шеви с обозначением приборов индикаторов Комбинация приборов включается в себя множество элементов. В соответствии со схемой, приведенной выше, устройство щитка следующее:
- Датчик контроля температуры хладагента, стрелка на нем поднимается по мере прогрева двигателя. Нельзя допускать, чтобы стрелка контроллера переходила в красную зону, поскольку это будет свидетельствовать о перегреве силового агрегата.
- Тахометр — устройство, измеряющее количество оборотов коленвала мотора.
- Символ активации левого поворотника, выполненный в виде зеленой стрелки, появляется при включении соответствующего указателя на подрулевом переключателе. Если индикатор мигает чаще, чем обычно, это может свидетельствовать о перегорании лампочки.
- Правый поворотник.
- Спидометр, этот девайс позволяет водителю знать, с какой скоростью движется транспортное средство. Спидометр соединяется с раздаточной коробкой посредством электрического привода.
- Контроллер уровня горючего в бензине, на Шеви Нива используется электромагнитное устройство, функционирующее только при активированном зажигании. Когда зажигание выключено, стрелка контроллера перемещается вниз шкалы.
- Индикатор резерва горючего в бензобаке, появляется на приборке, когда уровень топлива в системе составляет около 4-6.5 литров.
- Лампочка активации габаритных огней, появляется на щитке при включении соответствующей оптики.
- Символ аварийного состояния тормозной системы, появляется в том случае, если в расширительном бачке уровень тормозной жидкости снизился то критического уровня.
- Индикатор включения дальнего освещения.
- Клавиша, позволяющая сбросить показания суточного пробега. Также с помощью этой кнопки можно переключиться на часы или датчик температуры наружного воздуха.
- Экран, на котором отображается общий, а также суточный пробег автомобиля.
- Индикатор Check Engine, свидетельствует о необходимости диагностики двигателя. Должен всегда появляться при включении зажигания, а после запуска двигателя — пропадать. Если эта лампочка продолжает гореть во время движения, необходимо проверить систему управления мотором.
- Лампочка активации световой сигнализации.
- Символ времени и температуры, переключаться с одного режима на другой можно при помощи кнопки 11.
- Индикатор разряда аккумулятора, эта лампочка должна всегда появляться при включении зажигания и пропадать после того, как мотор будет заведен. Если индикатор горит всегда, то этого говорит о том, что зарядный ток в бортовой сети отсутствует. Это может быть обусловлено выходом из строя регулятора напряжения либо генераторного узла, также лампа может загореться при недостаточном натяжении либо обрыве ремешка генератора.
- Символ включения ручного тормоза. Если ваша Нива Шеви стоит на ручнике, индикатор будет гореть при включении зажигания и запуске двигателя.
- Индикатор аварийно низкого давления моторной жидкости в двигателе. Он всегда должен появляться при активации зажигания. Если он горит после включения двигателя, это говорит о низком давлении в системе либо недостатке моторной жидкости.
- Резервный индикатор (автор видео — Артем С).
А еще интересно: Преимущества Нивы Шевроле на дизеле и какой двигатель можно поставить
