Системы подачи топлива. разберем бензиновые варианты. обязательно читаем

В целом, топливная система состоит из следующих элементов:

• топливный бак (в нем хранится запас топлива — бензина или дизтоплива)
• топливный насос (забирает топливо из бака и гонит его к двигателю)
• датчик уровня топлива (подает сигнал о необходимости дозаправки)
• топливный фильтр или система фильтров (очищают топливо от механических примесей)
• воздушный фильтр (очищает воздух от пыли и других мелких частиц)
• топливопровод (система трубок и шлангов, по которым топливо подается в двигатель)
• система впрыска (устройство, через которое топливо попадает в камеру сгорания)

Топливный бак, или бензобак, представляет собой металлическую или пластиковую емкость, которая обычно находится под багажником, хотя в некоторых машинах для него нашли довольно интересные места. Если вы не можете найти бензобак, его местоположение лучше выяснить в инструкции либо у механика.

Внутри бензобака находится маленький поплавок, который плавает на поверхности топлива, посылая сигналы датчику уровня топлива на панели приборов, благодаря чему можно узнать, когда нужна очередная заправка. Невзирая на то что некоторые машины работают на дизельном топливе, сейчас в большинстве случаев используется бензин, поэтому под словом «топливо» мы будем подразумевать именно его, хотя это и не совсем корректно.

Топливный насос подает бензин (или дизтопливо) по топливопроводу, который идет под днищем автомобиля от бака к карбюратору или инжекторам — для бензиновых двигателей. В дизельных двигателях топливо подается в насос высокого давления (ТНВД) и далее в форсунки. В старых машинах с карбюраторами используется механический насос, который работает от двигателя. Двигатели с впрыском топлива используют электрический насос, который может находиться внутри бака либо где-то рядом.

Топливный фильтр делает именно то, о чем говорит его название, — фильтрует топливо, то есть очищает его. На своем пути по бензопроводу к инжекторам или карбюратору топливо проходит через топливный фильтр. Маленькая сетка внутри фильтра задерживает грязь и ржавчину, которая может присутствовать в бензине. На некоторых машинах установлены дополнительные фильтры между баком и насосом

Важно менять фильтры, следуя заводскому графику обслуживания

Воздухоочиститель очищает воздух перед его смешиванием с бензином. В карбюраторных двигателях воздухоочиститель обычно большой и круглый с торчащей сбоку трубкой для облегчения забора свежего воздуха. На  инжекторных двигателях может быть установлен круглый воздухоочиститель, а может быть и прямоугольный.

Чтобы найти прямоугольный воздухоочиститель, следуйте за большим раструбом воздухозаборника, отведенного как можно дальше от двигателя.

Внутри воздухоочистителя находится воздушный фильтр, который задерживает грязь и частицы пыли из забираемого воздуха. Если вы часто ездите по пыльной или песчаной местности, нужно периодически проверять воздушный фильтр и менять его по мере загрязнения (чаще чем того требует инструкция по эксплуатации).

Возможности современных топливных систем

Несмотря на сложности с ремонтом и дороговизной отдельных компонентов современных топливных систем, автопроизводители вынуждены внедрять эти разработки в свои модели по нескольким причин.

1. Во-первых, данные ТС способны обеспечивать приличную экономию топлива по сравнению с карбюраторными ДВС идентичного объема. При этом не жертвуется мощностью мотора, а в большинстве моделей наоборот наблюдается рост мощностных характеристик по сравнению с менее производительными модификациями, но с такими же объемами.
2. Во-вторых, современные топливные системы позволяют подстроить расход топлива под нагрузку на силовой агрегат.
3. В-третьих, благодаря снижению количества сжигаемого топлива автомобиль с большей вероятностью будет соответствовать высоким экологическим стандартам.
4. В-четвертых, использование электроники позволяет не просто подавать команды на исполнительные механизмы, а управлять целыми процессами, происходящими внутри силового агрегата. Механические устройства тоже достаточно эффективны, ведь карбюраторные машины до сих пор не вышли из обихода, но они не способны менять режимы подачи топлива.

Итак, как мы увидели, современные ТС позволяют не просто машине ехать, но и задействовать весь потенциал каждой капли топлива, доставляя водителю удовольствие от динамичной работы силового агрегата.

В завершение – небольшое видео о работе разных топливных систем:

Какие бывают виды впрыска в бензиновом и дизельном двигателе, чем отличаются и какой впрыск лучше

Как работает инжектор: принципы

Инжектор задействует в работе детали, перечисленные выше. Происходит это так: бензин подается в бензобак, откуда он уже и поступает в подающий канал, направленный к фильтру. Бак оснащен бензонасосом, благодаря чему бензин поступает под нужным давлением. После фильтрования бензин проходит в регулятор, затем – в топливную рампу, а далее он распределяется по форсункам.

Форсунки – это детали, осуществляющие впрыск топлива в поток воздуха и непосредственно выполняют задачу инжектора (смешение топливной смеси).

При попытке завести двигатель автомобиля в инжекторе включается насос, заполняющий емкость бензином. Включается стартер – и начинается подача и подогрев потока воздуха.

Блок управления инжектором называется электронной частью. Эта часть системы предназначена для контроля работы инжектора: она определяет необходимое количество топлива для подачи (датчик уровня топлива), следит за работой форсунок.

После поворота ключа зажигания топливная система начинает сбор информации, необходимой для контроля инжектора. После определения объема бензина, который нужно впрыснуть в поток воздуха, электронная система подает сигнал, регулирующий работу форсунок. Происходит впрыскивание, образуется топливная смесь, а затем она подается в цилиндры. Конечно, описанная схема представляет собой упрощенный вариант работы инжектора, но она достаточно наглядна и позволяет понять основные принципы.

Комплексная чистка для топливной системы бензинового, дизельного двигателей — инструкция

Карбюратор

Самая первая – простая конструкция подачи топлива. Здесь все очень просто как «три копейки». На впускной коллектор вешался сверху карбюратор, который посредством механического бензонасоса и захвата воздуха через воздушный фильтр, смешивал топливную смесь и подавал ее, один сразу во все цилиндры. Это своего рода моно-впрыск, только механический, применение электроники тут на низком уровне, первые конструкции обходились вообще без нее.

Если говорить о плюсах, то это – простая конструкция (наверное, каждый мог отремонтировать, заменить «поплавки», «иглы» и «жиклеры»), низкая стоимость ремонта, «относительная» надежность.

Минусами такой системы, можно назвать – низкую экологию, постоянные переливы или недоливы (если с утра не запустили с первого раза мотор, то могло просто «закидать» свечи), механические регулировки при холодном пуске (нужно были играться с подсосом), постоянная вонь бензина как в салоне, так и снаружи.

Система питания бензинового двигателя инжекторного типа

На автомобиле с системой впрыска топлива водитель тоже управляет двигателем посредством дроссельной заслонки, но на этом аналогия с карбюраторной системой питания бензинового двигателя заканчивается.

Топливный насос расположен непосредственно в баке и имеет электропривод.

Электробензонасос обычно объединен с датчиком уровня топлива и сетчатым фильтром в узел, получивший название топливный модуль.

На большинстве впрысковых автомобилей топливо из топливного бака под давлением поступает в сменный топливный фильтр.

Топливный фильтр может быть установлен под днищем кузова либо в моторном отсеке.

Топливные трубопроводы подсоединяются к фильтру резьбовыми или быстросъемными соединениями. Соединения уплотнены кольцами из бензостойкой резины или металлическими шайбами.

В последнее время многие автопроизводители стали отказываться от применения подобных фильтров. Очистка топлива производится только фильтром, установленным в топливном модуле.

Замена такого фильтра не регламентирована планом технического обслуживания.

Системы впрыска топлива бывают двух основных типов — центральный впрыск топлива (моновпрыск) и распределенный впрыск, или, как его еще называют, многоточечный.

Центральный впрыск стал для автопроизводителей переходным этапом от карбюратора к распределенному впрыску и на современных автомобилях применения не находит. Это связано с тем, что система центрального впрыска топлива не позволяет выполнить требования современных экологических стандартов.

Агрегат центрального впрыска похож на карбюратор, только вместо смесительной камеры и жиклеров внутри установлена электромагнитная форсунка, которая открывается по команде электронного блока управления двигателем. Впрыск топлива происходит на вход впускного трубопровода.

В системе распределенного впрыска количество форсунок равно количеству цилиндров.

Форсунки установлены между впускным трубопроводом и топливной рампой. В топливной рампе поддерживается постоянное давление, которое обычно составляет около трех бар (1 бар равен примерно 1 атм). Для ограничения давления в топливной рампе служит регулятор, который стравливает излишки топлива обратно в бак.

Раньше регулятор давления устанавливали непосредственно на топливной рампе, а для соединения регулятора с топливным баком использовалась обратная топливная магистраль. В современных системах питания бензинового двигателя регулятор располагают в топливном модуле и необходимость в обратной магистрали отпала.

Топливные форсунки открываются по командам электронного блока управления, и происходит впрыск топлива из рампы во впускной трубопровод, где топливо смешивается с воздухом и поступает в виде смеси в цилиндр.

Команды на открытие форсунок вычисляются на основании сигналов, поступающих от датчиков электронной системы управления двигателем. Тем самым обеспечивается синхронизация работы системы подачи топлива и системы зажигания.

Система питания бензинового двигателя инжекторного типа обеспечивает большую производительность и возможность соответствия более высоким экологическим стандартам, чем карбюраторного.

Эволюция устройства

Количество машин растет с каждым годом, выбросов в атмосферу, становится все больше и больше. Поэтому инженеры крупных концернов бьются за экологию выбросов, приминаются такие системы как ЕВРО, сейчас у нас в России они уже дошли до «ЕВРО 5», в Европе это уже «ЕВРО 6», а скоро должна появиться и «ЕВРО 7». Каждый повышающий уровень, предъявляет строгие требования многим узлам, а в частности системе подачи топлива, если бы таких требований не было, то вполне возможно — что мы бы катались еще на «карбюраторах», или скажем на «моно-впрыске». В конструкции наших авто, не было бы таких деталей как катализатор. Но экология есть экология, и в целом я поддерживаю производителей, если честно — то я вообще за электромобили или пока за гибриды. Все же жить на грязной планете не совсем хорошо! НУ да ладно, это лирическое отступление —  а теперь по существу.

Если отследить эволюцию систем подачи топлива, а я сегодня говорю именно про бензиновые варианты (про дизель будет позже). То можно определить всего пять основных конструкций, по нарастанию. ИТАК:

• Карбюратор
• Моно-впрыск (или центральный)
• Распределенный впрыск
• Непосредственный впрыск
• Комбинированная система

Как вы понимаете, самым первым был карбюратор (очень не экологичный, стандарт ЕВРО1), сейчас самым прогрессивным типом является непосредственный впрыск (самая, на данный момент экологичная ЕВРО5 – ЕВРО6). Давайте разберем подробнее каждую конструкцию, наверное, многие ждут.

Инжектор и его устройство

Суть функционирования инжектора лежит в том, что топливо принудительно впрыскивается в проходящий поток воздуха. При этом подача бензина осуществляется под давлением, что обеспечивает его распыление, тем самым улучшается его смешивание с воздухом.

Если рассмотреть любую топливную систему, то состоит она из двух основных составляющих – первая обеспечивает поступление воздуха, вторая – топлива.

Воздушная часть, по сути, идентична на всех моторах, в том числе и инжекторном. Представляет она собой объемный канал, на конце которого установлен фильтр, очищающий воздух от примесей. Этот канал соединен с впускным коллектором, а тот в свою очередь ведет к впускным клапанам системы ГРМ.

Всасывание воздуха осуществляется самим двигателем. При движении поршня (на такте впуска) над ним образуется разряжение. При этом открывается впускной клапан, и это движение сопровождается втягиванием воздуха в цилиндр. В общем, все достаточно просто.

А вот устройство и функционирование топливной части значительно сложнее. Состоит она из ряда элементов, каждый из которых выполняет свои функции.

Топливная система состоит из:

• бак с системой вентиляции;
• электрический бензонасос;
• фильтр тонкой очистки;
• регулятор давления;
• трубопроводы (подачи, обратного слива);
• топливная рампа;
• форсунки.

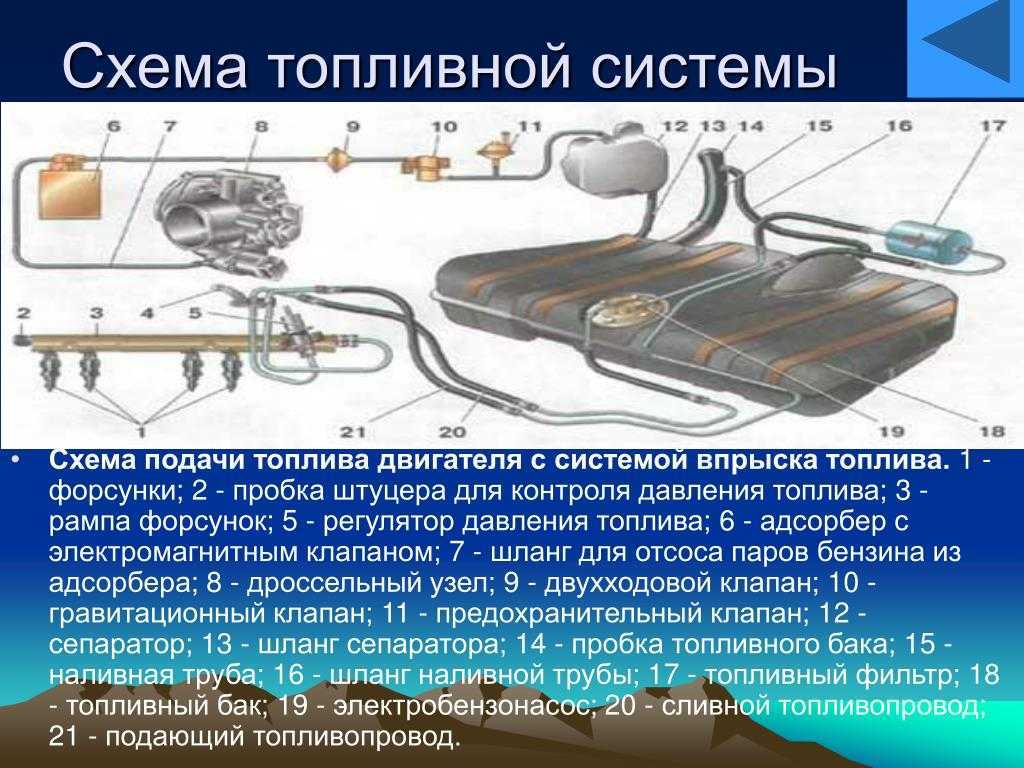

Топливная система инжектора

Бак является вместилищем бензина, откуда он поступает далее в систему. В инжекторной системе бензонасос располагается непосредственно в баке, и в задачу его входит закачка бензина под давлением в остальные составляющие части.

Бензин из насоса сначала попадает в подающую магистраль, ведущую к фильтру. Проходя очистной элемент, из топлива удаляются мелкие примеси. Из фильтра бензин по той же магистрали подается на регулятор, поскольку давление в системе должно держаться в строго заданных параметрах. Выравнивание давления происходит очень просто – лишняя часть топлива по сливной магистрали возвращается в бак.

После регулятора бензин подается на топливную рампу, которая распределяет его по форсункам. По сути, рампа является соединительной трубкой. В задачу же форсунок входит впрыск топлива в проходящий поток воздуха.

Существует несколько видов топливной системы инжектора, отличающиеся по некоторым конструктивным решениям. Так, первые инжекторы были моновпрысковыми, то есть у них использовалась только одна форсунка, установленная во впускной коллектор. В такой конструкции рампа отсутствовала, как таковая.

Сейчас же используются инжекторы с многоточечным впрыском (распределенным), где на каждый цилиндр предусмотрена своя форсунка, и здесь рампа уже используется. При этом форсунки все также устанавливаются во впускной коллектор, только каждая в свой канал.

Самым современным является инжектор с прямым впрыском. Это тоже система распределенного впрыска, у нее подача бензина осуществляется напрямую в цилиндр.

Также устройство топливной системы инжектора имеет еще одну составляющую часть – электронную, которая включает в себя блок управления и ряд датчиков. В задачу ее входит контроль режима работы силового агрегата и определения количества подаваемого топлива. Именно эта составляющая регулирует работу форсунок.

Главные причины неисправностей

ТНВД является дорогостоящим устройством, которое очень требовательно к качеству топлива и смазочных материалов. Если автомобиль эксплуатируется на горючем низкого качества, такое топливо обязательно содержит твердые частицы, пыль, молекулы воды и т.д. Все это ведет к выходу из строя плунжерных пар, которые установлены в насосе с минимальным допуском, измеряющимся в микронах.

Низкокачественное топливо с легкостью выводит из строя форсунки, которые отвечают за процесс распыления и впрыска топлива.

Распространенные признаки неисправностей в работе ТНВД и форсунок представляют собой следующие отклонения от нормы:

• расход топлива заметно увеличен;
• отмечается повышенная дымность выхлопа;
• в процессе работы присутствуют посторонние звуки и шум;
• мощность и отдача от ДВС заметно падают;
• наблюдается затрудненный пуск;

Современные моторы с ТНВД  оснащены электронной системой топливного впрыска. ЭБУ дозирует подачу топлива в цилиндры, распределяет этот  процесс по времени, определяет нужное количество дизтоплива. Если владелец замечает малейшие перебои в работе двигателя, то это является безотлагательным поводом для немедленного обращения в сервис. Силовую установку и топливную систему  тщательно исследуют при помощи профессионального диагностического оборудования. Во время диагностики специалисты определяют многочисленные показатели, среди которых первостепенными являются:

• степень равномерности подачи топлива;
• давление и его стабильность;
• частота вращения вала;

Какими бывают инжекторы?

От форсунок в решающей степени зависит подача топлива в инжекторном двигателе. Долгое время весьма распространенной была система моновпрыска, при которой через одну форсунку можно осуществлять впрыск во все цилиндры. Определенное время она существовала наряду с многоточечным впрыском.

Эти виды инжекторов развивались по-разному. Моновпрыск не соответствовал Евро-3, быстро устарел и встречается не часто. Сегодня доминирует более совершенная система, с помощью которой осуществляется распределенный впрыск топлива.

Здесь на коллектор впуска цилиндра ставится отдельная форсунка или посредством нее топливная смесь попадает непосредственно в камеру сгорания. Распределенный впрыск топливной смеси может быть:

• Одновременным;
• Попарно-параллельным;
• Фазированным или последовательным.

Особого внимания требуют машины, на которые ставятся несовершенные инжекторные системы подачи топлива. «Газель» является одним из примеров тому. Замена карбюраторного двигателя на инжекторный порой не уменьшала большой расход топлива.

В целом, топливная система состоит из следующих элементов:

• топливный бак (в нем хранится запас топлива – бензина или дизтоплива)
• топливный насос (забирает топливо из бака и гонит его к двигателю)
• датчик уровня топлива (подает сигнал о необходимости дозаправки)
• топливный фильтр или система фильтров (очищают топливо от механических примесей)
• воздушный фильтр (очищает воздух от пыли и других мелких частиц)
• топливопровод (система трубок и шлангов, по которым топливо подается в двигатель)
• система впрыска (устройство, через которое топливо попадает в камеру сгорания)

Топливный бак, или бензобак, представляет собой металлическую или пластиковую емкость, которая обычно находится под багажником, хотя в некоторых машинах для него нашли довольно интересные места. Если вы не можете найти бензобак, его местоположение лучше выяснить в инструкции либо у механика.

Внутри бензобака находится маленький поплавок, который плавает на поверхности топлива, посылая сигналы датчику уровня топлива на панели приборов, благодаря чему можно узнать, когда нужна очередная заправка. Невзирая на то что некоторые машины работают на дизельном топливе, сейчас в большинстве случаев используется бензин, поэтому под словом “топливо” мы будем подразумевать именно его, хотя это и не совсем корректно.

Топливный насос подает бензин (или дизтопливо) по топливопроводу, который идет под днищем автомобиля от бака к карбюратору или инжекторам – для бензиновых двигателей. В дизельных двигателях топливо подается в насос высокого давления (ТНВД) и далее в форсунки. В старых машинах с карбюраторами используется механический насос, который работает от двигателя. Двигатели с впрыском топлива используют электрический насос, который может находиться внутри бака либо где-то рядом.

Топливный фильтр делает именно то, о чем говорит его название, — фильтрует топливо, то есть очищает его. На своем пути по бензопроводу к инжекторам или карбюратору топливо проходит через топливный фильтр. Маленькая сетка внутри фильтра задерживает грязь и ржавчину, которая может присутствовать в бензине. На некоторых машинах установлены дополнительные фильтры между баком и насосом

Важно менять фильтры, следуя заводскому графику обслуживания

Воздухоочиститель очищает воздух перед его смешиванием с бензином. В карбюраторных двигателях воздухоочиститель обычно большой и круглый с торчащей сбоку трубкой для облегчения забора свежего воздуха. На инжекторных двигателях может быть установлен круглый воздухоочиститель, а может быть и прямоугольный.

Чтобы найти прямоугольный воздухоочиститель, следуйте за большим раструбом воздухозаборника, отведенного как можно дальше от двигателя.

Внутри воздухоочистителя находится воздушный фильтр, который задерживает грязь и частицы пыли из забираемого воздуха. Если вы часто ездите по пыльной или песчаной местности, нужно периодически проверять воздушный фильтр и менять его по мере загрязнения (чаще чем того требует инструкция по эксплуатации).

Карбюратор

Система питания бензинового карбюраторного двигателя основана на действии сложного агрегата. Он смешивает бензин и воздух в определенной пропорции. Это карбюратор. Чаще всего он имеет поплавковую конфигурацию. Конструкция включает в себя камеру с поплавком. Также в системе есть диффузор и распылитель. Топливо готовится в смесительной камере. Также конструкция имеет дроссельную и воздушную заслонки, каналы для подачи ингредиентов смеси с жиклерами.

Ингредиенты в карбюраторе смешиваются по пассивному принципу. При движении поршня в цилиндре создается пониженное давление. В это разряженное пространство устремляется воздух. Он сначала проходит через фильтр. В смесительной камере карбюратора происходит формирование топлива. Бензин, который вырывается из распределителя, в диффузоре дробится потоком воздуха. Далее эти две субстанции смешиваются.

Карбюраторный тип конструкции включает в себя разные дозирующие устройства, которые последовательно включаются при работе. Иногда несколько из этих элементов работают одновременно. От них зависит правильная работа агрегата.

Далее через впускной коллектор и клапаны топливная смесь попадает в цилиндр мотора. В необходимый момент эта субстанция воспламеняется под воздействием искры свечей зажигания.

Система питания бензинового двигателя карбюраторного типа еще называется механической. Сегодня ее практически не применяют для создания моторов современных автомобилей. Она не может обеспечить выполнение существующих энергетических и экологических требований.

Система улавливания паров топлива

Система улавливания паров топлива требу­ется для автомобилей с двигателями с ис­кровым зажиганием (SI). Ее назначением является улавливание и сбор паров топлива из топливного бака в целях соблюдения требований законодательства в отношении предельно допустимого выделения паров то­плива. Следует отметить, что интенсивность испарения топлива возрастает при повы­шении его температуры. Повышение темпе­ратуры топлива может вызываться высокой температурой наружного воздуха, нагревом топливного насоса, встроенного в топливный бак или, в зависимости от системы подачи топлива, возвратом в топливный бак топлива, нагретого в двигателе. Выделение паров то­плива также усиливается при понижении атмосферного давления или вовремя дви­жения на подъем.

Система улавливания паров топлива вклю­чает угольный фильтр, к которому присоеди­нен шланг вентиляции топливного бака, а также регенерационного клапана, подсоеди­ненного к угольному фильтру и впускному трубопроводу (см. рис. «Система улавливания паров топлива» ). Активированный уголь поглощает пары топлива и позволяет выходить в атмосферу только воздуху. Вследствие разрежения во впускном трубо­проводе свежий воздух прогоняется через угольный фильтр, когда во время движения автомобиля продувочный клапан открывает линию, соединяющую угольный фильтр с впускным трубопроводом. Свежий воздух за­хватывает поглощенное фильтром топливо и уносит его в двигатель для сжигания. Этот процесс известен под названием продувки угольного фильтра.

Пример HTML-страницы

Регулирование объемного расхода про­дувочного воздуха осуществляется блоком управления двигателем в зависимости от режима работы двигателя. Чтобы угольный фильтр всегда был способен поглощать пары топлива, активированный уголь необходимо регулярно регенерировать. В системах с прямым впрыском топлива из-за небольшой разности атмос­ферного давления и давления во впускном трубопроводе при работе в режиме послойного распределения заряда топлива, для про­дувки необходимо перейти в режим работы на гомогенной смеси.

Пример HTML-страницы

Инжекторные топливные системы

Инжекторные топливные системы в настоящее время применяются гораздо чаще карбюраторных, особенно на бензиновых двигателях легковых автомобилей. Впрыск бензина во впускной коллектор инжекторного двигателя осуществляется с помощью специальных электромагнитных форсунок (инжекторов), установленных в головку блока цилиндров и управляемых по сигналу от электронного блока. При этом исключается необходимость в карбюраторе, так как горючая смесь образуется непосредственно во впускном коллекторе.

Различают одно- и многоточечные системы впрыска. В первом случае для подачи топлива используется только одна форсунка (с ее помощью готовится рабочая смесь для всех цилиндров двигателя). Во втором случае число форсунок соответствует числу цилиндров двигателя. Форсунки устанавливают в непосредственной близости от впускных клапанов. Топливо впрыскивают в мелко распыленной виде на наружные поверхности головок клапанов. Атмосферный воздух, увлекаемый в цилиндры вследствие разрежения в них во время впуска, смывает частицы топлива с головок клапанов и способствует их испарению. Таким образом, непосредственно у каждого цилиндра готовится топливовоздушная смесь.

В двигателе с многоточечным впрыском при подаче электропитания к электрическому топливному насосу 7 через замок 6 зажигания бензин из топливного бака 8 через фильтр 5 подается в топливную рампу 1 (рампу инжекторов), общую для всех электромагнитных форсунок. Давление в этой рампе регулируется с помощью регулятора 3, который в зависимости от разрежения во впускном патрубке 4 двигателя направляет часть топлива из рампы обратно в бак. Понятно, что все форсунки находятся под одним и тем же давлением, равным давлению топлива в рампе.

Когда требуется подать (впрыснуть) топливо, в обмотку электромагнита форсунки 2 от электронного блока системы впрыска в течение строго определенного промежутка времени подается электрический ток. Сердечник электромагнита, связанный с иглой форсунки, при этом втягивается, открывая путь топливу во впускной коллектор. Продолжительность подачи электрического тока, т. е. продолжительность впрыска топлива, регулируется электронным блоком. Программа электронного блока на каждом режиме работы двигателя обеспечивает оптимальную подачу топлива в цилиндры.

Для того чтобы идентифицировать режим работы двигателя и в соответствии с ним рассчитать продолжительность впрыска, в электронный блок подаются сигналы от различных датчиков. Они измеряют и преобразуют в электрические импульсы значения следующих параметров работы двигателя:

• угол поворота дроссельной заслонки
• степень разрежения во впускном коллекторе
• частота вращения коленчатого вала
• температура всасываемого воздуха и охлаждающей жидкости
• концентрация кислорода в отработавших газах
• атмосферное давление
• напряжение аккумуляторной батареи
• и др.

Двигатели с впрыском бензина во впускной коллектор имеют ряд неоспоримых преимуществ перед карбюраторными двигателями:

• топливо распределяется по цилиндрам более равномерно, что повышает экономичность двигателя и уменьшает его вибрацию, вследствие отсутствия карбюратора снижается сопротивление впускной системы и улучшается наполнение цилиндров
• появляется возможность несколько повысить степень сжатия рабочей смеси, так как ее состав в цилиндрах более однородный
• достигается оптимальная коррекция состава смеси при переходе с одного режима на другой
• обеспечивается лучшая приемистость двигателя
• в отработавших газах содержится меньше вредных веществ

Вместе с тем системы питания с впрыском бензина во впускной коллектор имеют ряд недостатков. Они сложны и поэтому относительно дорогостоящи. Обслуживание таких систем требует специальных диагностических приборов и приспособлений.

Наиболее перспективной системой питания топливом бензиновых двигателей в настоящее время считается довольно сложная система с непосредственным впрыском бензина в камеру сгорания, позволяющая двигателю длительное время работать на сильно обедненной смеси, что повышает его экономичность и экологические показатели. В то же время из-за существования ряда проблем системы непосредственного впрыска пока не получили широкого распространения.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

1. бензиновые;
2. дизельные;
3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

• поплавковую камеру и поплавок;
• распылитель, диффузор и смесительную камеру;
• воздушную и дроссельную заслонки;
• топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

1. с распределенным впрыском;
2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

• с непосредственным впрыском;
• с вихрекамерным впрыском;
• с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.
