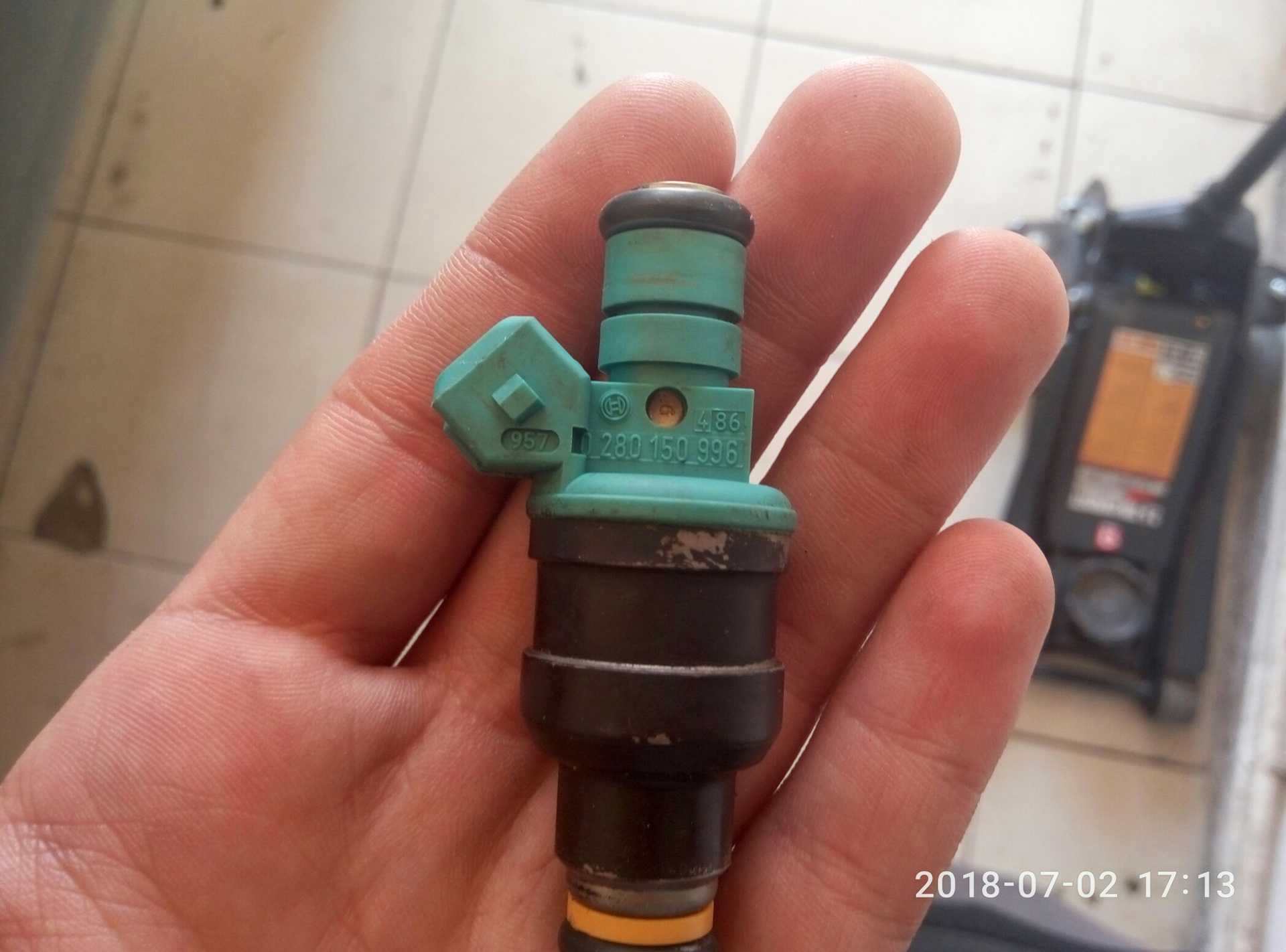

Какие форсунки ставить на ниву?

Измерил (оценил) давление в топливной рампе

Никогда подобного не делал, но с целью сбора улик в расследовании дела «почему по утрам при пуске двигателя новая машина глохнет (или имеет место быть провал оборотов двигателя)» решил измерить давление в топливной рампе. Манометр взял от старого ножного компрессора для накачки колес. Трубку бензостойкую, как положено, не нашел, но нашел трубку от душевой кабинки, решил рискнуть в надежде, что 3…3,5 АТМ кратковременно она выдержит… Скинул клапан адсорбера, чтоб было удобнее подлезть. Снял заглушку, выкрутил ниппель. Трубку к рампе и манометру притянул хомутами. При выкручивании ниппеля бензина вытекло с гулькин нос.

На первый взгляд давление в системе в норме. Подозреваю, что старый манометр врёт, у него даже стрелка не на нуле, потому назовем этот опыт не измерение, а оценка.

1. При включении зажигания давление доходит до примерно 3 атм, но потом плавно падает. При отключении зажигания быстро падает.

2. При пуске двигателя на холостом ходу давление держится около 2,8 атм, что близко к норме.

3. Если при запущенном двигателе скинуть вакуумную трубку от коллектора до регулятора давления топлива (у меня похоже традиционная топливная схема с обраткой), то давление увеличивается до 3,4 атм.

Мои соображения. Регулятор давления (по крайней мере ВЕЧЕРОМ) работает штатно. Почему давление в рампе падает при включенном и выключенном зажигании, если мотор не запущен, — это вопрос: так должно быть или травит обратный клапан в бензонасосе? И так, у меня ещё один подозреваемый…

Проверка форсунок Нива Шевролет

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движение автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Вам потребуются те же инструменты, что и для снятия топливной рампы.

2. Нажав на пружинные фиксаторы, отсоедините колодки с проводами от форсунок.

Для снятия форсунки сжимаем пружинный фиксатор колодки проводов и отсоединяем ее от форсунки.

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

Покачивая форсунку, вынимаем ее из рампы.

Сопротивление обмотки форсунки проверяем тестером. Сопротивление должно быть в пределах 11–15 Ом.

Для замены уплотнительных колец форсунок поддеваем отверткой с тонким лезвием и снимаем уплотнительные кольца с корпуса форсунки и распылителя

Аналогично демонтируем другие форсунки. Установку форсунок на рампу проводим в обратной последовательности.

Для проверки форсунок подсоединяем колодку их жгута проводов к колодке жгута проводов системы управления двигателем, а к трубкам рампы и регулятора давления – топливные шланги.

Устанавливаем в колодку блока реле и предохранителей системы управления двигателем предохранитель электробензонасоса.

Расположив на впускной трубе под форсунками прозрачные колбы (можно использовать пластиковые бутылки), проворачиваем стартером коленчатый вал двигателя.

Формы факелов распыла, а также количество впрыскиваемого каждой форсункой топлива за определенный промежуток времени, не должны заметно различаться.

Отдельно проверяем каждую форсунку, расположив под ней прозрачную колбу и отсоединив от нее колодку проводов.

Подаем двумя проводами на форсунку напряжение 12В от аккумуляторной батареи и включаем зажигание.

Из отверстий распылителя форсунки должны идти характерного вида струи, образуя конический факел.

Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстия распылителя.

Если электрическое сопротивление форсунки не соответствует норме, производительность и факел распыла сильно отличаются от показателей других форсунок, или если форсунка негерметична, то ее необходимо заменить.

А что случилось-то? Почему понадобилось промывать или даже менять? У меня 170 000 км — с форсунками не делал ничего.

Sa300d Диагностика не показывает ничего, а обороты плавать начинают при прогреве около 70 градусов. Холодные нормально.

НИВА-NEW У меня примерно такое было трижды. Все три раза по совершенно разным причинам:Первый раз что-то в лямбдах было. Отключил обе, вылезла ошибка, но обороты стабилизировались. Это было знаком свыше вырезать катализатор вообще, и оставить одну лямбду, перешив мозг. Что там именно было и с какой из них, я не знаю.Второй раз была некая проблема в катушке зажигания. Но, в данном случае, диагностировались пропуски зажигания после некоторого времени активной езды. Ну и потом она сдохла совсем, пришлось на двух цилиндрах 300 км ночью ползти. Третий раз была проблема в датчике детонации. При этом, кроме указанного плавания, не постоянного, а то плавает, то не плавает, еще и машина плохо ехала, и жрала много. Диагностировалось на ходу — подключился к мозгам, вывел параметры, и поехал. Опережение УОЗ никогда не доходило до 20 градусов, хотя на нормально работающей машине в некоторых режимах доходит до 35-37. Ошибок не было. Ничего не пришло в голову, кроме как попробовать сменить датчик детонации, так как там в обратной связи только он. Помогло.Вообще, в таких случаях полезно поездить, записывая логи основных параметров мозгов, и потом их поанализировать. Но, факт, что к форсункам ничего из этого отношения не имело.

Увы для меня промывка форсунок никаких результатов не принесла(((( так и троит(( Может у кого-то будут мысли по этому поводу?

Нива Шевроле, как большинство современных автомобилей, оборудована инжекторным двигателем с системой впрыска топлива.

Электромагнитные форсунки — ключевые элементы этой системы. Они распыляют нужное количество бензина, формируя воздушно-топливную смесь, которая поступает в камеры сгорания. Клапаны, встроенные в форсунки, открываются по команде ЭБУ двигателя.

Это позволяет дозировать подачу топлива в цилиндры.При возникновении неисправностей ухудшаются параметры работы двигателя. В случае серьезных проблем мотор начинает троить или вовсе перестает заводиться.

Какой стартер можно установить

Motorherz STB0373RB. Данная компания является крупным поставщиком автозапчастей, у которого есть собственное производство. Она занимается продажей насосов гидравлических усилителей, турбокомпрессоров, стартеров, генераторов, рулевых реек, ремонтных комплектов и др. Стоимость стартерной установки для ВАЗ 2131 составляет 3 940 рублей.
АТЭ – это завод, расположенный в Московском районе, занимающийся созданием электрического оборудования для отечественных автомобилей. Стартерная установка АТЭ-1 является недорогим изделием, которое полностью оправдывает свою стоимость. Цена стартера для автомобиля ВАЗ 2131 равна 3250 рублей.
Производством стартера для данного транспортного средства занимается также «Старооскольский завод автотракторного оборудования». История предприятия насчитывает более 55 лет. Стоимость стартерной установки для ВАЗ 2131 составляет 3400 рублей.

А еще интересно: Рекомендации при поездке в путешествие на Ниве

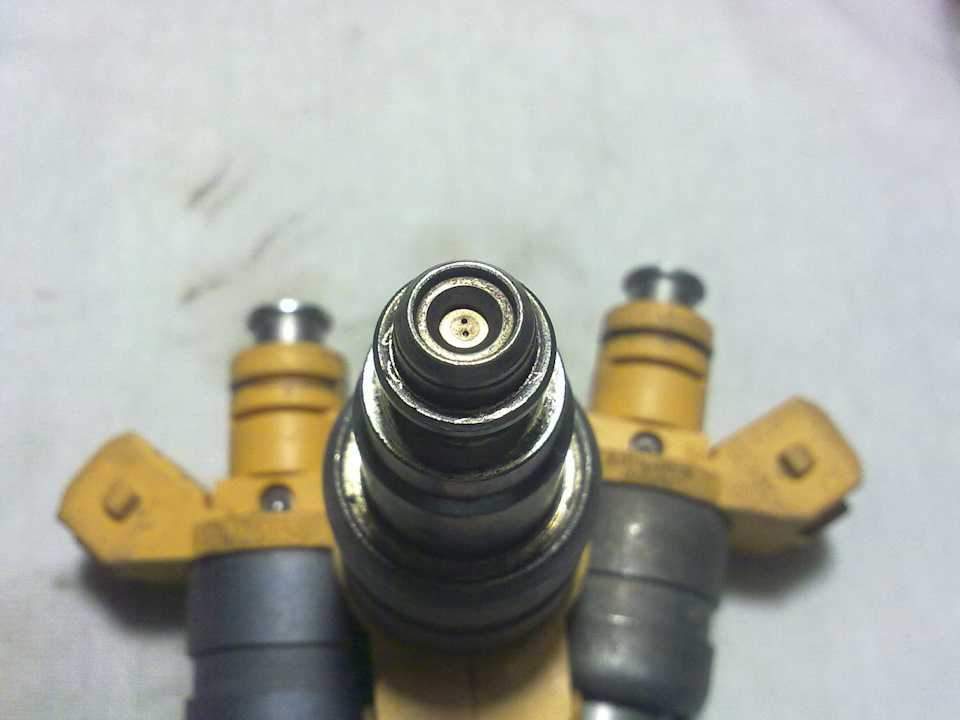

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую — рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика. Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных». Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

Реальные цифры

На практике ситуация обстоит немного иначе. Некоторые водители считают расход горючего более чем приемлемым – «потребления топлива на ВАЗ 21214 инжектор составляет 8-8,5 литров на 100 километров, что я считаю очень экономным».

Но большинство автолюбителей все-таки за невыгодность такой модели авто. Это, прежде всего, большой расход бензина – в среднем 13-14 литров на 100 км по трассе в летнее время – «употребление бензина великовато, ведь по паспорту 12 л в городе, а в действительности – около 13 литров». Зимой, реальный расход бензина на Ниве 21214 на 100 км составляет 20-25 л – «большие затраты, особенно в сильные морозы – до 20 литров».

Итак, с цифрами разобрались. Теперь нужно выяснить, почему именно такой расход топлива, у кого-то нормальный, а в некоторых случаях превышает норму почти вдвое.

Проверка

Работу электромагнитного клапана можно проверить без снятия деталей с машины. Для этого понадобится мультиметр.

Проверка выполняется следующим образом:

Снимите провода с разъемов на форсунках.
Включите мультиметр в режиме омметра.
Проверьте сопротивление на выводах.

Обмотка электромагнитного клапана имеет сопротивление 11-15 Ом. Если показания прибора отличаются от номинальных, детали надо заменить.

Для диагностики работы деталей впрыска требуется специальное оборудование. Поэтому полную проверку получится выполнить только на СТО. Для диагностики в домашних условиях необходимо выполнить следующие действия:

Снять рампу в сборе с автомобиля.
Собрать узел и подключить к управляющим проводам и топливной системы.
Подставить под каждый жиклер прозрачные емкости (например, пластиковые бутылки).
Включить зажигание.
Провернуть коленвал стартером.
Визуально проверить форму факелов распыления.
Убедиться в отсутствии подтекания при остановке двигателя.

Открытие затвора и форму факела можно проверить, подавая на выводы 12 вольт от аккумулятора. Горючее должно распыляться в виде факела конической формы. Перед этим нужно убедиться, что бензонасос включен и создает достаточное давление.

Монтаж регулировочных болтов на Шевроле Нива

Новые гидрокомпенсаторы как уже стало понятно стоят дорого, а гарантий того, что они не застучат снова, минимальны. Именно по этим соображениям и из-за ценового спора можно установить регулировочные болты.

Так выглядят регулировочные болты.

Работа проделывается такая же, но придётся отдельно регулировать клапана, и немного иначе выполнять сборку двигателя.

Особенности сборки

Необходимо наиболее тщательно очистить все колодцы болтов.
Монтируем пластины и закручиваем новые втулки.
Далее, закручиваем болты и монтируем новые пружины с рокерами.
Устанавливаем распределительный вал на своё место и натягиваем цепь. Масляную рампу пока устанавливать не надо.

Сейчас необходимо отрегулировать клапана, и делается это точно также как на любом другом автомобиле ВАЗовского семейства.

Регулировку клапанов выполняют при помощи широкого щупа либо индикатора.

Так выглядит щуп для регулировки клапанов.

Такая работа неудобна единственным фактом, что регулировка требуется каждые 10-15 тысяч километров пробега.

Источник

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

Еще одним ответственным моментом являются трубки высокого давления. Перед снятием их рекомендуется пометить, так как в процессе обратной сборки могут возникнуть сложности с порядком установки и правильностью монтажа. Для пометки можно использовать маркер, метки наносятся в области штуцера каждой форсунки и штуцера топливного насоса.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.

Итак, вернемся к механическим форсункам.

После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.

В результате иглу форсунки уже может заклинить не на двигателе, а при проверке, частицы мусора выведут из строя распылитель и т.д. Если же новый распылитель будет установлен перед такой проверкой, тогда потребуется повторный разбор форсунки, высока вероятность очередной замены распылителя. Саму форсунку также нужно разбирать только в условиях максимальной чистоты.

Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
После того, как форсунки откручены, рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки. Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.

Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.

Запрещается выстукивать кольца при помощи стальных проставок, отверток и т.п. Дело в том, что существует большой риск повредить посадочные места уплотнительных колец. Если это случится, тогда даже после замены колец на новые должной герметичности не будет.

Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.

По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.

О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:

Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Определить неисправную форсунку на слух по звуку работы ДВС можно в том случае, если из блока цилиндров доносится приглушенный высокочастотный звук. Это указывает на необходимость чистки инжектора или неисправность форсунок.

Когда требуется замена

Есть несколько признаков, которые указывают на необходимость по меньшей мере снять и проверить состояние распылителей топлива. Далее уже принимается решение о чистке или замене элементов.

Обращайте внимание на поведение вашего автомобиля и конкретно двигателя. Они подскажут вам, если с форсунками что-то не так

Проявляться это может следующим образом:

Двигатель выдает меньшую мощность, не ощущается прежняя эффективность разгона;
При плохой работе двигателя, недостатке мощности, все равно расход топлива увеличивается;
Плохой запуск является не редким признаком выхода из строя форсунок;
Если двигатель плохо держит холостые обороты, распылители вполне могут быть тому причиной;
В выхлопных газах увеличивается количество токсичных компонентов;
На холостом ходу повышаются обороты.

Без снятия форсунок можно косвенно проверить их на герметичность (или течь). На видео пример: нужно открутить и приподнять топливную рампу, подать давление и посмотреть, не появляется ли течь. Проверка самая простая и только лишь на явную неисправность, однако при подозрении на форсунки это сделать не помешает.

Не спешите сразу же приобретать новые форсунки, поскольку очистка старых нередко возобновляет их работоспособность, возвращает прежнюю стабильную функциональность.

Снятие и замена

Теперь расскажем конкретно о том, как правильно снять и заменить старые форсунки, которые утратили свою пригодность, на новые агрегаты.

Сначала неплохая видео-инструкция, ну а ниже в тексте по шагам как действовать.

https://youtube.com/watch?v=yqvs_AUaVi8

Процесс демонтажа каждой из 4 форсунок идентичен, потому никакой разницы в процессе не будет.

Пожалуй, наиболее проблематичным этапом замены или чистки форсунок является демонтаж топливной рампы. Потому мы отдельно расскажем, как снимается этот узел.

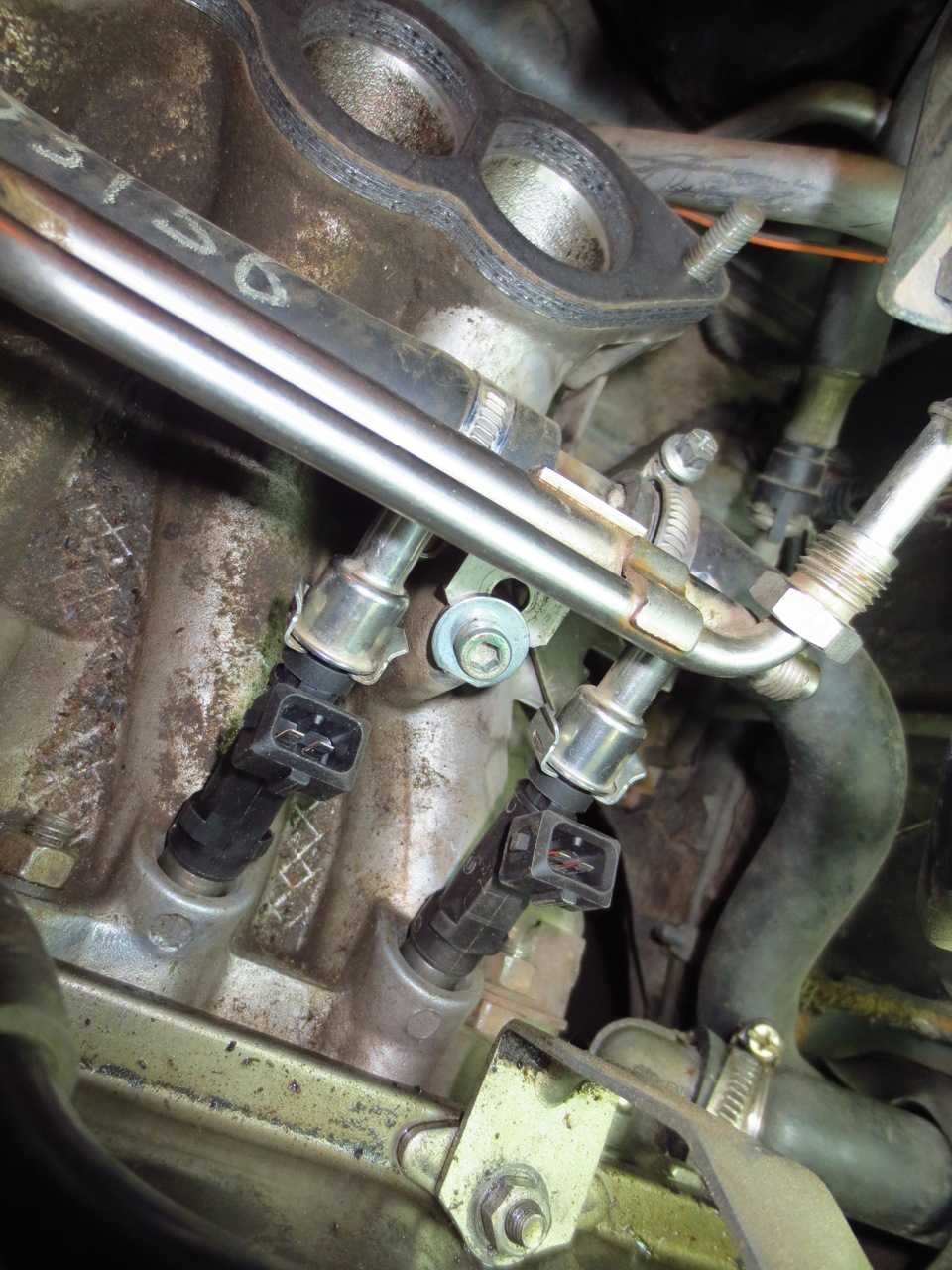

Топливная рампа

Топливная рампа это планка, на которой установлены форсунки. Она фиксируется парой болтов на впускном коллекторе. Слева от рампы располагается штуцер контроля давления топлива. Для ее снятия вам необходимо:

Отключить минусовую клемму от аккумуляторной батареи. Короткие замыкания никому не нужны;
Сбросить давление в топливной магистрали;
Снять воздушный фильтр и отсоединить шланг впускной трубы, после чего демонтировать вакуумный шланг регулятора давления;
Отключить питающую колодку проводов от датчика холостого хода. Для этого просто отжимается фиксатор колодки, выполненный из пластика;
Отсоединить колодку с проводами, идущими от форсунок;
Отключить шланги слива и подачи от топливных патрубков;
Открутить пару крепежных болтов, на которых топливная рампа крепится к впускной трубе;
Топливные трубки удерживаются специальным держателем, для снятия которого требуется открутить один крепежный винт;
Снимите топливную рампу, сдвинув ее вдоль оси распылителей топлива. Так они выйдут со своего посадочного места на трубе впуска;
Сборка выполняется в обратной последовательности.

Демонтаж рампы

Обратите внимание, что под болтами крепления топливной рампы располагаются шайбы, которые следует обязательно вернуть на место в процессе обратной сборки или заменить на аналогичные новые. Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже

Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже.

Первым делом снимите топливную рампу с вашего автомобиля.
Далее рампа укладывается на ровную поверхность, после чего от поврежденной форсунки отключается колодка проводов. Чтобы ее снять, требуется сжать пружинную крепежную скобу, а затем отсоединить колодку.
С помощью отвертки сдвиньте к топливной рампе металлический фиксатор. Он служит для фиксации топливного распылителя. Многие зачем-то снимают фиксатор полностью. В этом необходимости никакой нет. Просто сдвиньте немного в сторону.
Возьмите форсунку в руку и немного покачайте в стороны. Так она должна без лишних проблем выйти из топливной рампы.
Параллельно обязательно проверьте, какое текущее состояние у уплотнительных колец корпуса топливного распылителя.
Аналогично проверяется уплотнительное кольцо распылительного элемента форсунки. Чтобы это сделать, нужно отверткой поддеть оба кольца и посмотреть, не износились ли они.
В случае с топливными форсунками, менять уплотнительные кольца при замене самих распылителей не нужно, если они находятся в хорошем состоянии. Только если собираетесь повторно их использовать, обязательно перед установкой смажьте кольца маслом. Моторным, разумеется.
Когда форсунка снята и кольца заменены (или оставлены старые), можно начинать установку новых устройств. Выполняется процедура в обратной последовательности.
Вставьте распылитель в отверстие на топливной рампе, зафиксируйте фиксатором.
Верните на место колодку с проводами, установите на свое законное место топливную рампу.

Отключаем колодку проводов

Не всегда замена форсунок — это единственный и рациональный способ восстановления работоспособности топливных распылителей. Попробуйте прочистить их. Это дело не сложное, зато экономия выходит внушительная.

Снятие форсунок нива 21214

Нива ВАЗ–21214. Агрегат центрального впрыска

Нива ВАЗ–21214. Снятие и установка агрегата центрального впрыска

Снятие оригинальных деталей с левой передней стороны двигателя

1 – подогреватель впускной трубы; 2 – впускная труба;

9.1.6.2. Разборка и сборка агрегата центрального впрыска

Снятие оригинальных деталей с левой передней стороны двигателя

1 – винт заводской регулировки холостого хода; 2 – крышка регулятора давления топлива; 3 – пружина регулятора; 4 – диафрагма регулятора; 5 – прокладка воздушного фильтра; 6 – форсунка;

7 – держатель форсунки; 8 – штуцер подвода топлива; 9 – штуцер отвода топлива; 10 – датчик положения дроссельной заслонки; 11 – ось дроссельной заслонки; 12 – прокладка патрубков; 13 – корпус патрубков отбора разрежения; 14 – регулятор холостого хода

1. Выверните винты крепления и снимите датчик 10 положения дроссельной заслонки, форсунку 6, регулятор давления топлива, корпус 13 патрубков вакуумных шлангов и регулятор 14 холостого хода. 2. Выверните два винта крепления и отсоедините корпус топливоподачи от корпуса дроссельной заслонки. 3

Сборку выполняйте в обратном порядке, обращая внимание на состояние уплотнительных прокладок. При установке датчика положения дроссельной заслонки обращайте внимание на совпадение лысок оси дроссельной заслонки с приводом датчика

9.1.6.3. Проверка и ремонт агрегата центрального впрыска

1. Форсунка является неразборной

При снятии форсунки соблюдайте осторожность, не допуская повреждения разъема электропроводов и распылительной насадки

Предупреждение Запрещается очищать и промывать форсунку бензином или другими моющими средствами.

2. Уплотнительные прокладки форсунки замените новыми. При наличии отложений на фильтрах форсунки (большого диаметра – фильтр продувки, малого диаметра – фильтр впуска) продуйте их сжатым воздухом и промойте топливный бак и топливопроводы. 3. При установке форсунки на резьбу винта крепления держателя нанесите герметик. Регулятор давления топлива 4

Пружина под крышкой регулятора находится в сжатом состоянии, поэтому при вывертывании винтов крепления крышки соблюдайте осторожность. 5

После снятия регулятора проверьте состояние гнезда клапана, при необходимости используйте увеличительное стекло. Гнездо не должно иметь выкрашиваний, вмятин и неровностей поверхности. При наличии любого из этих дефектов замените целиком корпус топливоподачи агрегата центрального впрыска. 6. Диафрагму клапана после каждой разборки рекомендуется заменять новой. На резьбу винтов крепления крышки регулятора при сборке наносите герметик.

Предупреждение При установке регулятора давления топлива не допускайте перекосов диафрагмы.

Корпус топливоподачи агрегата центрального впрыска
