Чистка форсунки не снимая ее

В данном случае чистка может осуществляться несколькими методами:

• С использованием специальных очистительных присадок, которые добавляют к топливу. В их составе содержатся специальные чистящие вещества, которые в щадящем режиме очищают отверстия форсунок.
• Чистка при помощи давления. Для этого необходимо разогнать машину до скорости 110. 130 км/ч, и проехать так 10. 15 км (около 5. 6 минут) на высоких оборотах двигателя. Вследствие высокой нагрузки в форсунках произойдет естественное очищение.
• Холостой ход. Этот метод аналогичен предыдущему. Необходимо на стоящем автомобиле запустить двигатель и поддерживать обороты на уровне 4. 5 тысяч в течение 3. 4 минут. Вследствие этого также произойдет очистка форсунок. Однако предыдущий метод очистки лучше, поскольку нагрузка при его условиях выше.

Выводы

Проблемы в работе форсунок не являются критичной поломкой, однако все же при их возникновении рекомендуем вам не откладывать проверку и устранение неисправности. В большинстве случаев ремонтные работы можно провести самостоятельно с помощью описанных выше методов. Своевременная проверка и диагностика форсунок позволит вам избежать проблем с эксплуатацией машины. Профилактика обойдется вам дешевле, чем ремонтные работы на форсунках или других узлах двигателя. Рекомендуем вам чистить форсунки через каждые 30. 35 тысяч километров пробега вашего авто вне зависимости от их состояния.

Промывка

Для работы понадобится медицинский шприц и жидкость для очистки инжектора. Также потребуется пара проводов, чтобы подать на контакты электромагнитного клапана 12 вольт.

Снятую форсунку нужно насадить на пятикубовый шприц, заполненный промывочной жидкостью.

Остается нажимать на шприц, одновременно подавая напряжения на электромагнитный клапан.

Чтобы обмотка не сгорела, следует периодически размыкать контакты.

При возможности, для открытия электромагнитного вместо 12 вольт от аккумулятора стоит подать 5 вольт от источника постоянного напряжения. В этом случае можно не размыкать контакты и сосредоточиться на промывке.

Шеви нива форсунки топлива

Тема статьи — сливная и бессливная рампа, двухфакельная форсунка и регулятор давления топлива. Чуточку теории по форсункам нивы, или почему нива не едет даже на свои «80 сил». Данную мощность взял в кавычки, по причине того, что двигатели с прошивками евро-2, евро-3 еще близки к этим данным. А то, что сейчас выходит с завода с прошивками евро-4 и электронной педалью даже близко не подходит к данной цифре. Пожалуй, данную статью стоит разбить на две части.

1. Форсы для рампы со сливом (обраткой) и регулятором давления топлива (в дальнейшем РДТ). 2. Двухфакельные форсунки для рампы без слива. У каждой форсунки есть характеристика, которая называется статическая производительность. Измеряется эта величина при полностью открытой форсунке в г/мин или в см3/мин при определенном давлении.

В паутине присутствует очень много диссертаций и формул на предмет расчета нужных форсов, под двигатель. Однако мне всегда нравились короткие формулы эмпирического типа для расчетов, чтобы понять «растет или не растет». А более точно уже можно потом и по специальным программам посчитать.

В частности для нас очень будет интересна формула, подбора форсунки по мощности двигателя. Считается она следующим образом.

Статическая производительность/5,25. Конечно коэффиент в знаменателе более сложный, но для черновых расчетов подойдет. Теперь берем 502 форсы, которые стоят на сливной рампе. Данные форсы по Бошевским таблицам имеют статическую производительность 132 кубика.

132/5,253571=25 л.с. Это мощность которую можно снять с одного цилиндра применяя данную форсунку, при загрузке в 90-95% и давлении в рампе 3атмосферы. Для 4 цилиндров: 25*4=100 л.с. Если заменить РДТ и поднять давление в магистрали до 3.8 атмосфер, то показание увеличивается на 12%. 100*1,12=112 л.с. Таким образом, мы видим что реально форсы работают на своем пределе.

То есть, если мы дадим движку больше воздуха, путем большого дросселя или распиленных каналов, то большей мощности мы не получим, пока не поменяем форсунки на более производительные. Риторический вопрос: а почему на нашей машине именно так. Потому что вся электроника и топливная аппаратура в частности, взята с «двенашки», где двигатель имеет объем 1.5 литра и данных форсунок хватает с запасом.

Теперь конкретика.

Сливная рампа (старого образца)

Самый простой и практичный вариант. Замена регулятора давления топлива. Заводской регулятор держит давление в 3 атмосферы. Можно поставить другой РДТ и поднять давление в рампе до 3,8 атмосферы. Оно будет такое же, как в топливной магистрали нового образца. По форсункам можно остановиться на «волговских» форсах. Пробегаем по формулам изложенным ранее. Статическая производительность форсунок 220 кубиков, делим на коэффициент и получаем 42 л.с. На 4 цилиндра получаем около 160 л.с. Данный запас уже позволяет дальше работать с двигателем по «воздуху».

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую — рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика.

Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных».

Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

синяя 735 форсунка розовая 735 форсунка

Замечание от 2016 г. В очень многих обращениях есть вопрос: у вас на фото розовые, толстые форсунки, а нам везде предлагают синие тонкие. Действительно сложилась интересная ситуация две разные детали с одинаковыми номерами. Это прекрасно видно на двух фото. Может у завода фантазии не хватило, может быть, кто-то хотел сделать «клон», точно не скажу. Характеристики у данных форсов, с точностью до второго знака одинаковые.

Заказы комплектую, в зависимости от того, что есть по хорошей цене у проверенных поставщиков. Если кто то из диагностов, поделиться со мной проверенной информацией, с удовольствием выдам ее на сайте.

Проверка и замена форсунок Niva Chevrolet

Форсунка системы распределенного впрыска представляет собой электромагнитное устройство, дозирующее подачу топлива под давлением во впускную трубу двигателя.

Форсунки закреплены на рампе с помощью пружинных фиксаторов. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами, которые всегда надо заменять новыми при снятии и установке форсунок.

Контроллер управляет электромагнитным клапаном форсунки, который пропускает топливо через направляющую пластину, обеспечивающую распыление топлива.

Направляющая пластина имеет отверстия, которые направляют топливо, образуя конический факел.

Факел топлива направлен на впускной клапан. До попадания топлива в камеру сгорания происходит его испарение и перемешивание с воздухом.

Форсунка, у которой произошел прихват клапана в частично открытом состоянии, вызывает потерю давления в рампе форсунок после выключения электробензонасоса, поэтому на некоторых двигателях будет наблюдаться увеличение времени прокрутки.

Кроме того, форсунка с прихваченным клапаном может вызвать калильное зажигание, т.к. некоторое количество топлива будет попадать в двигатель после того, как он заглушен.

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движение автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Вам потребуются те же инструменты, что и для снятия топливной рампы.

1. Снимите топливную рампу (см. «Снятие и установка топливной рампы Niva Chevrolet») и вновь присоедините к ней топливные магистрали.

2. Нажав на пружинные фиксаторы, отсоедините колодки с проводами от форсунок.

Для снятия форсунки сжимаем пружинный фиксатор колодки проводов и отсоединяем ее от форсунки.

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

Покачивая форсунку, вынимаем ее из рампы.

При снятии форсунок, соблюдать осторожность, чтобы не повредить распылители. Форсунка не разбирается

Не допускается погружение форсунок в моющие жидкости, т.к. форсунки содержат электрические узлы.

Не допускается попадание моторного масла внутрь форсунки.

Модели производства с 2009 года выпуска немного отличаются, но принцип одинаков

Отверткой сдвигаем фиксатор форсунки

Снимаем фиксатор

Покачивая форсунку, вынимаем ее из рампы

Поддев отверткой с тонким лезвием, снимаем уплотнительные кольца с корпуса форсунки и распылителя

Уплотнительные кольца форсунки одинаковые

Также демонтируем остальные форсунки

Сопротивление обмотки форсунки проверяем тестером.

Сопротивление должно быть в пределах 11–15 Ом.

Для замены уплотнительных колец форсунок поддеваем отверткой с тонким лезвием и снимаем уплотнительные кольца с корпуса форсунки и распылителя

Аналогично демонтируем другие форсунки.

Установку форсунок на рампу проводим в обратной последовательности.

Для проверки форсунок подсоединяем колодку их жгута проводов к колодке жгута проводов системы управления двигателем, а к трубкам рампы и регулятора давления – топливные шланги.

Устанавливаем в колодку блока реле и предохранителей системы управления двигателем предохранитель электробензонасоса.

Расположив на впускной трубе под форсунками прозрачные колбы (можно использовать пластиковые бутылки), проворачиваем стартером коленчатый вал двигателя.

Формы факелов распыла, а также количество впрыскиваемого каждой форсункой топлива за определенный промежуток времени, не должны заметно различаться.

Отдельно проверяем каждую форсунку, расположив под ней прозрачную колбу и отсоединив от нее колодку проводов.

Подаем двумя проводами на форсунку напряжение 12В от аккумуляторной батареи и включаем зажигание. Из отверстий распылителя форсунки должны идти характерного вида струи, образуя конический факел.

Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстия распылителя.

Если электрическое сопротивление форсунки не соответствует норме, производительность и факел распыла сильно отличаются от показателей других форсунок, или если форсунка негерметична, то ее необходимо заменить.

Ремонт впрыска Нивы Шевроле

Форсунки можно промыть на стенде или с помощью топливной присадки. Однако в домашних условиях эта операция выполняется при помощи шприца. Для этого придется предварительно снять детали.

Для демонтажа понадобятся такие инструменты:

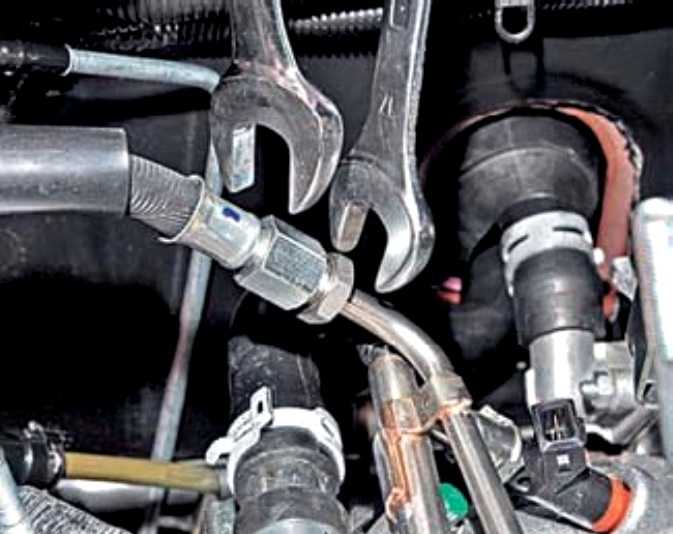

• Два ключа на 17.
• Шестигранник на 5.
• Ключи на 10 и 13.
• Отвертка.
• Емкость для охлаждающей жидкости (1-2 л).

Снятие форсунок выполняется так:

• Отсоединить рукав подачи воздуха к дроссельному узлу.
• Снять наконечник троса привода заслонки.
• Открутить гайки крепления дроссельного узла и отвести его в сторону.
• Ключом на 10 открутить крепление троса к ресиверу.
• Отвести в сторону кронштейн.
• Ослабить хомут крепления и снять шланг вакуумного усилителя со штуцера ресивера.
• Открутить крепление клапана продувки и отвести его в сторону.
• Используя головку на 13, выкрутить гайки (две сверху и три снизу), удерживающие ресивер.
• Снять кронштейн для крепления экрана двигателя.
• Демонтировать ресивер.
• Подставить емкость и слить 1 л охлаждающей жидкости.
• Ослабить хомут и снять со штуцера головки цилиндров патрубок, идущий к радиатору отопителя.
• Выкрутить винт и снять фиксатор трубок топливной магистрали.
• Расстыковать разъем проводов моторного жгута.
• Вывернуть два винта крепления и снять топливную рампу.
• Отсоединить колодки проводов от форсунок.

Проверка

Работу электромагнитного клапана можно проверить без снятия деталей с машины. Для этого понадобится мультиметр.

Проверка выполняется следующим образом:

• Снимите провода с разъемов на форсунках.
• Включите мультиметр в режиме омметра.
• Проверьте сопротивление на выводах.

Обмотка электромагнитного клапана имеет сопротивление 11-15 Ом. Если показания прибора отличаются от номинальных, детали надо заменить.

Важно: данный способ не позволяет выявить загрязнение жиклеров или неполное закрытие. Поэтому для комплексной проверки придется снимать с двигателя

Для диагностики работы деталей впрыска требуется специальное оборудование. Поэтому полную проверку получится выполнить только на СТО. Для диагностики в домашних условиях необходимо выполнить следующие действия:

• Снять рампу в сборе с автомобиля.
• Собрать узел и подключить к управляющим проводам и топливной системы.
• Подставить под каждый жиклер прозрачные емкости (например, пластиковые бутылки).
• Включить зажигание.
• Провернуть коленвал стартером.
• Визуально проверить форму факелов распыления.
• Убедиться в отсутствии подтекания при остановке двигателя.

Открытие затвора и форму факела можно проверить, подавая на выводы 12 вольт от аккумулятора. Горючее должно распыляться в виде факела конической формы. Перед этим нужно убедиться, что бензонасос включен и создает достаточное давление.

Этапы работы:

Для облегчения работы в качестве профилактики можно периодически использовать специальные присадки для двигателя.

Нива Шевроле, как большинство современных автомобилей, оборудована инжекторным двигателем с системой впрыска топлива.

Электромагнитные форсунки — ключевые элементы этой системы. Они распыляют нужное количество бензина, формируя воздушно-топливную смесь, которая поступает в камеры сгорания. Клапаны, встроенные в форсунки, открываются по команде ЭБУ двигателя.

Это позволяет дозировать подачу топлива в цилиндры.При возникновении неисправностей ухудшаются параметры работы двигателя. В случае серьезных проблем мотор начинает троить или вовсе перестает заводиться.

Основные способы ремонта форсунок.

Для очистки форсунок с несильным загрязнением возможно применение ультразвуковой ванны. Так на них воздействует специальная жидкость и колебания высокой частоты. Но такой способ не позволяет качественно очистить сильно загрязненные форсунки. Так же его нельзя применять для керамических форсунок. В некоторых случаях после ультразвуковой очистки наблюдалось разрушение керамики и после этого форсунки теряли свою герметичность, начинали пропускать бензин. Поэтому такой способ нельзя считать абсолютно эффективным.

Промывка жидкостями. Может применяться как на снятом двигателе, так и без снятия форсунок. Для очистки нужен специально оборудованный стенд, который есть в наличие на большинстве СТО. Это более качественный вариант очистки форсунок.

На рисунке показан стенд, на котором помимо состояния форсунок можно проверить качество распыления.

Можно самостоятельно произвести очистку форсунок на Шевроле Нива, используя баллон со специальной очищающей жидкостью. При этом необходимо запитать контакты форсунок и периодически подавать давление в них из баллона. Но такой способ промывки не совсем эффективен, поскольку давление в баллоне может быть недостаточным, чтобы оценить полноценную работу форсунок.

После промывки на каждой форсунке необходимо заменить очистной фильтр и уплотнительные кольца.

Промывка форсунок без снятия с двигателя производиться при помощи специальных жидкостей. Последнее время очень популярны средства поставляемые компанией WYNNS. При промывки таким способом дополнительно обеспечивается очистка топливной рампы. Так же снимается часть нагара с впускного клапана. Среди минусов можно выделить то, что при таком способе промывки невозможно определить состояние форсунок.

Поэтому, чтобы произвести полноценную проверку и очистку, лучше довериться специалистам и сделать диагностику на СТО.

Замена топливного фильтра Шевроле Нива —

С момента выхода на рынок «Шевроле Нива» успела уже разменять второй десяток, но по-прежнему остается популярна как один из самых дешевых автомобилей с приличной проходимостью, не ухудшенной популярными сейчас электронными помощниками. Максимальная унификация со всем знакомой «Нивой» облегчила ее обслуживание и ремонт – никаких чрезмерно сложных операций в инструкции по ремонту не найти.

Естественно, этим пользуются многие хозяева «Шевроле Нив»: потратив некоторое время в гараже, можно сэкономить ощутимые суммы, которые пришлось бы потратить в автосервисе.

Как часто нужно производить замену?

Замена топливного фильтра «Шевроле Нива» предписана по регламенту на каждом очередном ТО, то есть с периодичностью в 15 тысяч километров. Характерно, что аналогичного типа фильтры на других ВАЗовских моделях меняются раз в 30 тысяч: здесь производитель явно подстраховался, учитывая особенности внедорожной эксплуатации машины.

Поэтому весомых причин делать замену фильтра еще более частой нет, даже при частом использовании грязного топлива площади шторки хватит на это время без ощутимого влияния на пропускную способность топливопровода.

Внеочередная замена фильтра потребуется разве что при покупке машины с рук: заменив самостоятельно топливный фильтр на «Шевроле Нива», можно быть уверенным в его работоспособности до следующего обслуживания.

Выбор топливного фильтра на «Шевроле Нива»

Штатный фильтр, используемый на «Шевроле Ниве» — это быстросменный элемент, аналогичный тем, что сейчас ставятся на «Гранту» и «Калину 2» по установочным размерам, но имеющий металлический корпус, что по понятным причинам предпочтительнее. Его оригинальный номер 2123-1117010-02, и аналоги выпускаются большинством производителей.

Это неудивительно, так как он достался «Шевроле Ниве» от компании General Motors – аналогичные использовались на Chevrolet Lanos, Lacetti, Daewoo Matiz. В числе аналогов укажем на MANN WK 512, Bosch 0450905969, Champion CFF100225.

Их цена немногим отличается от стоимости оригинального фильтра АвтоВАЗ, а в приобретении более дешевых заменителей нет практического смысла: вряд ли стоит экономить сто рублей, рискуя столкнуться в будущем с загрязнением форсунок.

Инструкция по замене топливного фильтра

Учитывая дорожный просвет автомобиля, замена топливного фильтра своими руками может при желании быть выполнена даже без смотровой ямы или эстакады прямо в гараже, хотя этот вариант и не отнести к удобным.

Перед снятием фильтра необходимо сбросить давление в магистрали, иначе струя топлива при рассоединении штуцеров может улететь далеко и с непредсказуемыми последствиями. Обычно для этого вытаскивают предохранитель бензонасоса, но на «Шевроле Ниве» он расположен неудобно, и проще всего поднять задний диван и, открутив два самореза на лючке, снять разъем питания с модуля бензонасоса.

• После того, как автомобиль заглохнет, можно выключить зажигание и вернуть на место разъем и лючок.
• Теперь переходим под днище автомобиля – фильтр располагается под защитным пластиком (если его, конечно, уже не оторвало) рядом с продольной тягой задней подвески.

Гайки отворачиваются головкой «на 10», она же понадобится для ослабления металлического хомута, удерживающего на месте фильтр. С самого фильтра снимаются оба быстросъема, для чего нужно нажать на их боковые фиксаторы.

Если быстросъем не страгивается небольшим усилием, увеличивать нагрузку нельзя: это может привести к повреждению зубца фиксатора, и такой быстросъем впоследствии может слететь под действием давления топлива. Лучше залить быстросъем проникающей самзкой и продуть сжатым воздухом – после этого он точно легко сойдет со штуцера.

Осталось ослабить хомут и вытащить старый фильтр, заменив его новым. Стрелка на корпусе фильтра должна смотреть вперед по ходу автомобиля, в противном случае поток топлива, направленный изнутри шторки наружу, при ее загрязнении может прорвать фильтр.

Бензин из старого фильтра аккуратно сливаем в любую подходящую емкость.

После установки фильтра затягиваем хомут и защелкиваем быстросъемы. Если машина часто эксплуатируется на бездорожье, лучше сразу обмотать их тканевой изолентой: она предохранит фиксаторы от загрязнения, и в следующий раз они точно легко снимутся со штуцеров.

Ремонт впрыска Нивы Шевроле

Форсунки можно промыть на стенде или с помощью топливной присадки. Однако в домашних условиях эта операция выполняется при помощи шприца. Для этого придется предварительно снять детали.

Для демонтажа понадобятся такие инструменты:

• Два ключа на 17.
• Шестигранник на 5.
• Ключи на 10 и 13.
• Отвертка.
• Емкость для охлаждающей жидкости (1-2 л).

Снятие форсунок выполняется так:

Сборка узла производится в обратном порядке. При установке новых деталей следует заменить уплотнительные кольца. После завершения работы необходимо вылить охлаждающую жидкость из емкости в расширительный бачок.

Комплексная диагностика работы форсунок на рампе

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.

Промывка

Для работы понадобится медицинский шприц и жидкость для очистки инжектора.

Также потребуется пара проводов, чтобы подать на контакты электромагнитного клапана 12 вольт.

Снятую форсунку нужно насадить на пятикубовый шприц, заполненный промывочной жидкостью.

Остается нажимать на шприц, одновременно подавая напряжения на электромагнитный клапан.

Чтобы обмотка не сгорела, следует периодически размыкать контакты.

При возможности, для открытия электромагнитного вместо 12 вольт от аккумулятора стоит подать 5 вольт от источника постоянного напряжения. В этом случае можно не размыкать контакты и сосредоточиться на промывке.
