Снятие форсунок ваз 2123

Проверка регулятора давления топлива Нива Шевроле

Читайте. Пустите двигатель и проверьте давление по манометру. Отсоедините вакуумный шланг от регулятора давления. В противном случае замените регулятор давления.

Для замены регулятора ослабьте гайку магистрали слива топлива, Двигатель глохнет на холостом ходу. Повышенная или пониженная частота вращения коленчатого вала на регулятор давления топлива нива шевроле неисправности ходу. Двигатель не развивает полной мощности, недостаточная приемистость двигателя. Рывки и провалы в работе двигателя при движении автомобиля. Повышенный расход топлива. Повышенное содержание СО и СН в отработавших газах.

Еще регулятор давления топлива нива шевроле неисправности сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс.

На срок службы регулятор давления топлива нива шевроле неисправности состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и. Проверка и замена регулятора давления топлива Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром.

В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов.

Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра подойдет шинный манометр. Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Этапы работы:

• Дать двигателю поработать для достижения рабочей температуры
• Отключить предохранитель бензонасоса
• Завести двигатель несколько раз, чтобы снизить давление в системе
• Подключить внешний бензонасос к патрубку для подачи топлива, на регулятор давления повесить шланг обратки и опустить его в емкость с бензонасосом.
• Залить жидкость для промывки в емкость
• Включить бензонасос для проверки герметичности соединений
• Запустить двигатель на полчаса.
• По окончании работы снять систему для промывки и восстановить стандартное оборудование
• Подключить предохранитель бензонасоса.
• Поменять свечи
• Рекомендуется после промывки поменять масло в двигателе. Жидкость для очистки форсунок может попасть через маслосъемные кольца и стечь в поддон.

Для облегчения работы в качестве профилактики можно периодически использовать специальные присадки для двигателя.

Замена РДТ Нива Шевроле

Для работы понадобятся:

• Шестигранник на 5.
• Рожковый ключ на 24.
• Отвертка.

Перед снятием регулятора необходимо сбросить напор бензина в топливном шланге. Для этого нужно открутить гайку слива бензина и опустить вниз по трубке.

Устройство снимается буквально за четыре шага:

• Отсоединить вакуумный шланг от патрубка РДТ.
• Шестигранником открутить два болта крепления устройства к топливной рампе.
• Извлечь РДТ из посадочного отверстия.
• Отсоединить деталь от трубопровода топливной магистрали.

После демонтажа старого устройства необходимо с помощью отвертки извлечь уплотнительное кольцо и проверить его целостность. Поврежденное уплотнение следует заменить новым.

Установка регулятора давления топлива производится в последовательности, обратной снятию.

Прежде чем начать пользоваться машиной стоит убедиться в исправности РДТ, проверив давление в топливной рампе на разных режимах. Это поможет вам убедиться, что проблема решена и машина готова к эксплуатации.

4.26.Снятие и установка форсунок (2002-2009г.в.)

* В связи с особенностями снятия и установки форсунок на машинах выпущенных до 2009 года и после, смотри также «4.26.12а Снятие и установка форсунок (2009-2019г.в.)»

Вам потребуются те же инструменты, что и для снятия топливной рампы.

1. Отсоедините топливную рампу от впускной трубы, не отсоединяя от нее топливные магистрали (смотри «4.26.10 Снятие и установка топливной рампы»).

2. Нажав на пружинный фиксатор, отсоедините колодку с проводами от заменяемой форсунки.

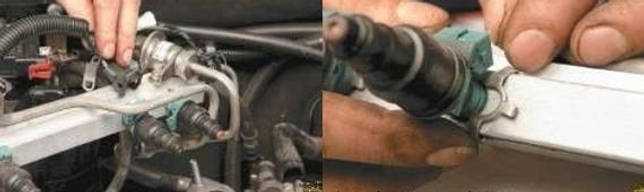

3. Сдвиньте фиксатор форсунки в сторону.

4. Выньте форсунку из топливной рампы. Аналогичным образом выньте остальные неисправные форсунки.

5. Рекомендуется проверить на всех форсунках уплотнительные кольца со стороны рампы и.

6. . впускной трубы. Потрескавшиеся или потерявшие эластичность кольца замените.

7. Установите форсунки в порядке, обратном снятию. Перед установкой смажьте бензином уплотнительные кольца форсунок.

8. Для замены фиксаторов, плохо удерживающих форсунки, сдвиньте их на выемку под болт крепления рампы или на край рампы.

После того, как выполнена проверка работоспособности форсунок и выявлены их неисправности и дефекты, можно приступать к их замене. Для замены форсунок на автомобиле Нива Шевроле подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Отсоединяем топливную рампу от впускной трубы, при этом отсоединять от рампы топливные магистрали нет необходимости.
• Нажимаем на фиксатор колодки с питающими проводами заменяемой форсунки и отсоединяем его.
• После чего сдвигаем в сторону пружинный фиксатор крепления форсунки на рампе.

• Вынимаем форсунку из рампы. Аналогично снимаем остальные неисправные. На стыке форсунки и рампы установлено резиновое уплотнительное кольцо, если оно повреждено, замените на новое.
• Выполнив необходимый ремонт или замену, установку проводим в обратной последовательности. Перед установкой, уплотнительные кольца рекомендуется смазывать бензином. Вообще замену уплотнительных колец рекомендуется проводить каждый раз при снятие форсунок не зависимо от их состояния.

На этом ремонтные работы по снятию и замене форсунок на автомобиле Нива Шевроле завершены.

Снятие и установка топливной рампы Niva Chevrolet

Топливную рампу снимают для проверки и замены форсунок, а также при замене самой рампы или впускной трубы.

Вам потребуются: шестигранник «на 5», отвертка, ключ «на 17» (два).

1. Снимите ресивер с впускной трубы (см. «Замена прокладки ресивера»).

2. Слейте часть охлаждающей жидкости, вывернув пробку на блоке цилиндров (см. «Замена охлаждающей жидкости»).

Ослабьте хомут крепления шланга радиатора отопителя и снимите его с патрубка головки блока цилиндров.

Расстегиваем или разрезаем пластмассовый хомут, крепящий колодку проводов форсунок к щитку передка.

Отсоединяем колодку проводов форсунок от колодки жгута проводов системы управления.

Ключом «на 17» отворачиваем штуцер трубки подачи топлива, удерживая наконечник шланга ключом того же размера. Аналогично отсоединяем штуцер трубки от шланга сливного трубопровода.

Разъединив трубки и шланги, контролируем состояние резиновых уплотнительных колец, надетых на концы трубок

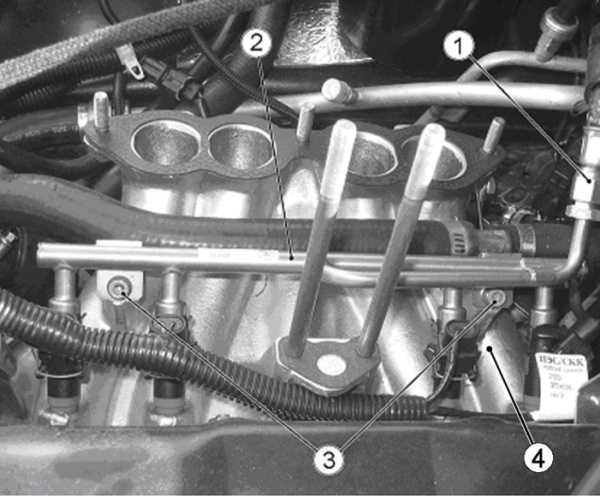

Шестигранником «на 5» отворачиваем два винта крепления топливной рампы к впускной трубе

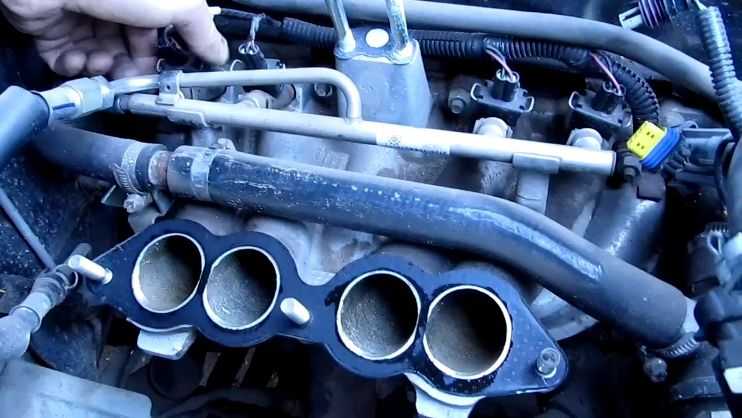

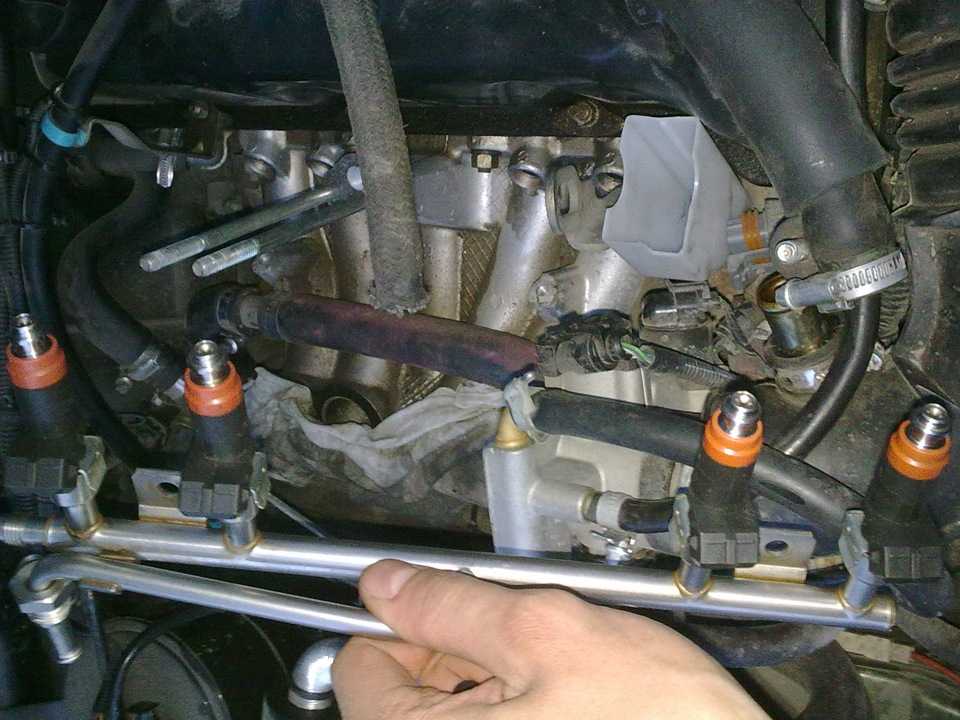

Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из отверстий впускной трубы, снимаем рампу в сборе с регулятором давления топлива, топливными трубками, форсунками и жгутом проводов.

Все форсунки должны остаться на топливной рампе.

Если какая-либо форсунка останется во впускной трубе, необходимо заменить пружинный фиксатор и уплотнительное кольцо корпуса форсунки.

Для снятия трубки подвода топлива к рампе крестообразной отверткой отворачиваем винт крепления держателя трубки

Вынимаем трубку из рампы

Наконечник трубки уплотняется резиновым кольцом

Снятие рампы на автомобиле с 2009 года выпуска

Модели производства с 2009 года выпуска немного отличаются, но принцип одинаков

Сбрасываем давление топлива

Отсоединяем минусовую клемму аккумулятора

Снимаем ресивер (описано в статье – Замена прокладки ресивера автомобиля Нива Шевролет)

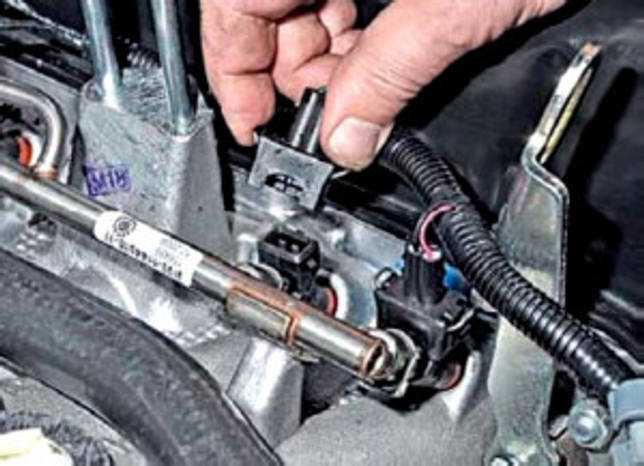

Сжав пружинный фиксатор колодки проводов, отсоединяем колодку от разъема форсунки

Таким же образом отсоединяем колодки проводов от остальных форсунок.

Отводим жгут проводов от рампы

Отсоединить рампу от топливной системы можно двумя способами.

При первом способе ключом на 17 откручиваем штуцер трубки рампы, удерживая таким же ключом на шестигранник верхний наконечник шланга подачи топлива в рампу

Снимаем наконечник шланга с трубки рампы.

Соединение верхнего наконечника шланга и трубки рампы уплотнено резиновым колечком, надетым на трубку.

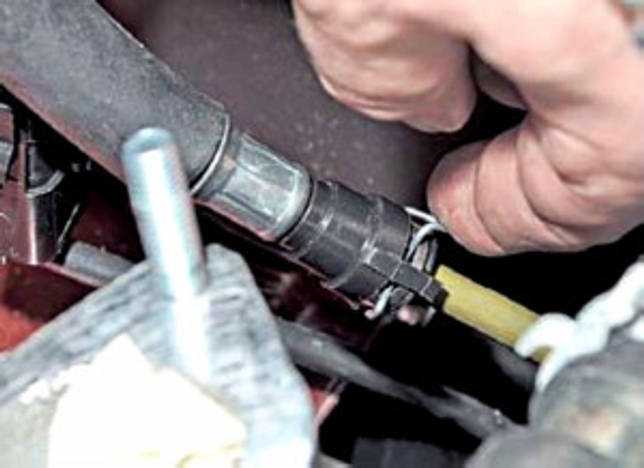

При втором способе, сжав фиксатор,

отсоединяем нижний наконечник шланга от наконечника топливной трубки.

Шестигранником на 5 откручиваем два винта крепления рампы к впускной трубе

Тянем рампу вдоль осей форсунок и, преодолевая сопротивление резиновых уплотнительных колец форсунок вынимаем форсунки из отверстий впускной трубы

Устанавливаем рампу в обратной последовательности.

Поврежденные резиновые уплотнительные кольца заменяем новыми и при установке наносим на них моторное масло.

Момент затяжки винтов крепления рампы 9–13 Нм, а штуцеров топливных трубок 20–34 Нм.

Ремонт впрыска Нивы Шевроле

Форсунки можно промыть на стенде или с помощью топливной присадки. Однако в домашних условиях эта операция выполняется при помощи шприца. Для этого придется предварительно снять детали.

Для демонтажа понадобятся такие инструменты:

• Два ключа на 17.
• Шестигранник на 5.
• Ключи на 10 и 13.
• Отвертка.
• Емкость для охлаждающей жидкости (1-2 л).

Снятие форсунок выполняется так:

Сборка узла производится в обратном порядке. При установке новых деталей следует заменить уплотнительные кольца. После завершения работы необходимо вылить охлаждающую жидкость из емкости в расширительный бачок.

Как правильно прочистить карбюратор без снятия

Прежде всего, каждый владелец карбюраторного авто должен иметь и всегда возить с собой специальный аэрозоль-спрей для прочистки карбюратора (так называемый «карбиклинер»). В некоторых случаях бывает достаточно всего лишь снять крышку воздушного фильтра и побрызгать очистителем карбюратора на устройство, после чего работа двигателя нормализуется. Отметим, что такой подход далеко не всегда помогает прочистить канал карбюратора, но иногда дает результаты. Давайте рассмотрим такую очистку подробнее.

• Кроме указанного выше аэрозольного баллончика с чистящим составом понадобятся ключи для снятия крышки воздушного фильтра;
• Сняв корпус фильтра, может понадобиться откручивание электромагнитного клапана карбюратора или заглушки-держателя топливного жиклера, отвечающего за режим холостого хода (что зависит от конструкции дозирующего устройства);
• После откручивания получаем доступ к отверстию в крышке карбюратора. Через указанное отверстие очиститель можно подать для прочистки каналов системы холостого хода, а также переходной системы первой камеры.
• Параллельно карбиклинер следует распылить в первую и вторую камеры, а также впрыснуть в отверстия каналов воздушных жиклеров ГДС (главная дозирующая система).
• Правильным нанесением аэрозоля считается такая, когда средство наносится на стенки самих камер и диффузоры, а также обрабатывается воздушная и дроссельная заслонка. Идущая вместе с баллончиком очистителя насадка в виде тонкой трубочки позволяет обработать самые труднодоступные элементы.
• Дополнительно следует распылить очиститель и туда, где в устройстве карбюратора имеется рычаг привода воздушной заслонки и привод дроссельной заслонки первой камеры, другие рычаги и доступные элементы привода. Это позволяет удалить грязь с элементов управления, что обеспечивает нормальную работу карбюраторного впрыска.
• После нанесения очистителя необходимо выдержать паузу около 5 минут. За это время средство размягчает отложения и смывает грязь;
• Теперь двигатель можно запустить. После запуска, вытянув ручку «подсоса» (это позволит мотору на холостых работать без электромагнитного клапана), также следует немного погазовать.
• Некоторые водители также принудительно повышают обороты выше ХХ, после чего на работающем на более высоких оборотах двигателе дополнительно распыляют очиститель в камеры карбюратора, в отверстия воздушных каналов ГДС, а также в место установки электромагнитного клапана;
• После этого можно снова погазовать, затем процедура очистки повторяется 2-3 раза. Завершающим этапом можно считать установку электромагнитного клапана или заглушки на место, после чего ручка подсоса задвигается.

В других случаях почистить устройство только одним очистителем без разбора карбюратора не получается. Дело в том, что мусор, как правило, накапливается в поплавковой камере карбюратора. В результате засоряются жиклеры, забиваются каналы для подачи воздуха. При этом ответ на вопрос, можно ли прочистить карбюратор без снятия и разбора, все равно будет утвердительным.

Быстрая очистка карбюратора без очистителя

Для реализации задачи необходимо воспользоваться известным способом очистки карбюратора, который заключается в том, что два свечных высоковольтных провода меняются местами (например, провод от первого цилиндра ставится на 4-й цилиндр, а провод с 4-го цилиндра на первый). Затем мотор можно запускать. Силовой агрегат заведется, но двигатель будет «стрелять» и «чихать» в карбюратор. Такая перестановка позволяет выбить мусор из забитых жиклеров назад в поплавковую камеру.

Это получается по причине того, что после запуска двигателя с переставленными проводами нарушается синхронность зажигания и будет создаваться определенное давление от несвоевременного поджига смеси в камерах сгорания. Прочистив таким способом дозирующую систему, высоковольтные силовые провода следует поставить на место и проверить работу ДВС. Данный способ очистки во многих экстренных случаях позволяет доехать на машине до места ремонта.

Для проведения процедуры необходимо знать, как прочистить карбюратор, разбирая устройство. Следует также отметить, что после очистки может потребоваться дополнительная настройка карбюратора, которую должен выполнять опытный мастер.

Промывка

Также потребуется пара проводов, чтобы подать на контакты электромагнитного клапана 12 вольт.

Снятую форсунку нужно насадить на пятикубовый шприц, заполненный промывочной жидкостью.

Остается нажимать на шприц, одновременно подавая напряжения на электромагнитный клапан.

Чтобы обмотка не сгорела, следует периодически размыкать контакты.

Важно: после промывки, когда жидкость в шприце закончится, вытяните поршень. Это поможет удалить нерастворимые отложения с помощью воздушного потока

При возможности, для открытия электромагнитного вместо 12 вольт от аккумулятора стоит подать 5 вольт от источника постоянного напряжения. В этом случае можно не размыкать контакты и сосредоточиться на промывке.

Как правильно промыть форсунки.

Необходимо запастить достаточным количеством жидкости. Для легкового автомобиля средней мощности и внедорожника с объемом двигателя до 2,5 литра достаточно 1 литра жидкости. Если автомобиль более мощный – требуется от 2 литров промывочной жидкости. Одновременно с очисткой форсунок производиться замена свечей.

Вторым необходимым компонентом для промывки является бензиновый насос и шланг длинной 1,5-2 метра, чтобы можно было комфортно производить работу.

Так же важно запастить достаточным количеством хомутов, чтобы закрепить эту конструкцию и подготовить емкость для топлива. Бензонасос подключается при помощи проводов

Лучше использовать крепления типа «крокодил» для подключению к аккумуляторной батарее.

Внимание! В большинстве автомобилей, выпускаемых с 2003 года может отсутствовать регулятор давления топлива в рампе. Поэтому необходимо подключить к промывочной системе специальный манометр

Топливная система автомобиля находиться под высоким давлением даже после отключения двигателя

Поэтому подключать оборудование следует осторожно

Жидкость для промывки так же предоставляет собой опасность, потому что является сильно воспламеняющейся. Нельзя допускать ее протекания на горячие части двигателя.

Ремонт впрыска Нивы Шевроле

Форсунки можно промыть на стенде или с помощью топливной присадки. Однако в домашних условиях эта операция выполняется при помощи шприца. Для этого придется предварительно снять детали.

Для демонтажа понадобятся такие инструменты:

• Два ключа на 17.
• Шестигранник на 5.
• Ключи на 10 и 13.
• Отвертка.
• Емкость для охлаждающей жидкости (1-2 л).

Снятие форсунок выполняется так:

• Отсоединить рукав подачи воздуха к дроссельному узлу.
• Снять наконечник троса привода заслонки.
• Открутить гайки крепления дроссельного узла и отвести его в сторону.
• Ключом на 10 открутить крепление троса к ресиверу.
• Отвести в сторону кронштейн.
• Ослабить хомут крепления и снять шланг вакуумного усилителя со штуцера ресивера.
• Открутить крепление клапана продувки и отвести его в сторону.

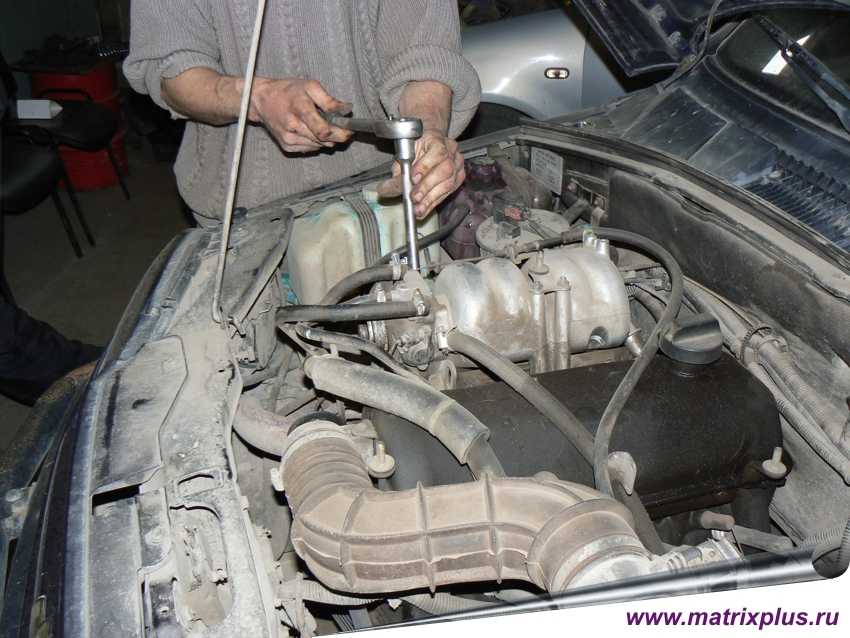

• Используя головку на 13, выкрутить гайки (две сверху и три снизу), удерживающие ресивер.
• Снять кронштейн для крепления экрана двигателя.
• Демонтировать ресивер.
• Подставить емкость и слить 1 л охлаждающей жидкости.
• Ослабить хомут и снять со штуцера головки цилиндров патрубок, идущий к радиатору отопителя.
• Выкрутить винт и снять фиксатор трубок топливной магистрали.
• Расстыковать разъем проводов моторного жгута.
• Вывернуть два винта крепления и снять топливную рампу.
• Отсоединить колодки проводов от форсунок.

Сборка узла производится в обратном порядке. При установке новых деталей следует заменить уплотнительные кольца. После завершения работы необходимо вылить охлаждающую жидкость из емкости в расширительный бачок.

Какие выгоды для Вас?

Кроме высококачественных деталей – от стоек до обвесов на пороги – в магазине могут предложить своему покупателю также товары в таких категориях:

• Автомобильные аксессуары;
• Автохимия;
• Техническая литература;
• Специализированные изделия.

Для Вас доступен не только широкий ассортимент, но и отличные цены. А еще стоит заметить следующие преимущества:

• Оперативная доставка по всем городам России (детальнее можно узнать в соответствующем разделе);
• Специальные и очень привлекательные условия сотрудничества для оптовых и постоянных покупателей – бонусы, специальные ценовые предложения, скидки;
• Гарантия высокого качества товаров от официального представителя.

Кроме того на нашем сайте Вы можете оформить заказ самостоятельно. При наличии вопросов звоните по контактному номеру, который видите на сайте.

Топливная система Шевроле Нива

Запас топлива находится в баке, расположенном под задним сиденьем. Бак топливной системы состоит из двух сваренных между собой стальных штампованных частей. В пробке заливной горловины встроены клапаны, предотвращающие деформацию бака при изменении давления внутри него. Наливная труба и гравитационный клапан выполнены единым блоком из пластмассы и соединены с баком тремя резиновыми шлангами разного диаметра. Шланг большего диаметра (наливной трубы) служит для заливки топлива, среднего – для вентиляции топливного бака, а меньшего – для слива конденсата топлива из гравитационного клапана в бак.

Рис.14. Форсунка ВАЗ-2123 Нива с уплотнительными кольцами Форсунки уплотняются в рампе и во впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами.

На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые под давлением впрыскивается топливо. При обрыве или замыкании обмотки форсунки последнюю следует заменить.

Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

• Защита двигателя fj cruiser своими руками



• Как сделать меч в роблокс на телефоне бесплатно



• Как сделать клонирование телефона со старого на новый



• Замена рулевой рейки ниссан максима а32 своими руками



• Замена подшипника на стиральной машине горенье своими руками

Основные неисправности и особенности замены топливных трубок в Ниве Шевроле

Система питания двигателя обеспечивает бесперебойную подачу топлива от бензобака в работающий мотор автомобиля. Один из элементов системы подачи — топливные трубки, гибкие шланги, топливопроводы подачи и отвода бензина, а также магистральные топливные трубки.

Замена топливных трубок на Шевроле Нива — не самая легкая задача. Если заменить гибкие шланги достаточно просто, то ремонт или замена стальных трубок — трудоемкий процесс. Он осложняется ограниченным доступом — работы могут проводиться под днищем автомобиля, поэтому для замены может понадобиться подъемник или смотровая яма. Дополнительную сложность представляет то, что система подачи топлива всегда находится под давлением, так что перед проведением работ необходимо удалить весь бензин из системы.

Замена сеточки бензонасоса

Рассмотрим, как самому поменять фильтр грубой очистки.

1. Поднимите правую подушку заднего ряда сидений.
2. Отверните два шурупа, крепящие заглушку технологического отверстия.
3. Отсоедините разъем электропитания.
4. Как можно тщательней очистите верхнюю крышку, места прилегания упорной пластины от грязи и пыли.
5. Отсоедините фиксаторы и снимите топливные шланги.
6. Открутите 8 болтов на 10 и снимите металлическую пластину, удерживающую корпус топливного модуля.
7. Доставая модуль, старайтесь не только как можно аккуратней слить бензин из стакана, но и не повредить поплавок ДУТ.
8. Оцените состояние резиновой прокладки. Уплотнитель в удовлетворительном состоянии можно при установке перевернуть. При необходимости замените прокладку на новую, чтобы в этом месте не было разгерметизации бака.
9. Для начала разборки топливного модуля отсоедините фишки электропитания.
10. Вытащите из паза трубку обратного слива топлива.
11. Отщелкните 4 пластиковые защелки по периметру стакана, после чего отсоедините стакан от верхней крышки.

Сеточка бензонасоса плотно «сидит» на посадочном штуцере. На Шевроле Нива встречается и другой тип топливного модуля. Для замены ТФ достаточно отстегнуть стакан. При установке нового фильтрующего элемента бензонасос необходимо придерживать рукой.

Регламент

В соответствии с предписаниями по эксплуатации, замена топливного фильтра Шевроле Нива должна проводиться каждые 30 000 км. Но при езде в неблагоприятных и сложных условиях, к которым относится невысокое качество горючего, запыленность и пр. факторы, рекомендуется сократить интервал.

Работа

Сам топливный фильтр находится внизу машины, перед задним правым колесом, и дополнительно прикрыт пластиковым кожухом.

Перед тем, как самостоятельно поменять топливный фильтр на Шевроле Нива, необходимо загнать машину на эстакаду или яму.

ВАЖНО! При условии включенного зажигания, а также на протяжении определенного времени после его отключения горючее в системе все еще под давлением. Это значит, что если замена осуществляется сразу после завершения езды либо после того, как вынут ключ зажигания, требуется произвести сброс давления в системе

Это значит, что если замена осуществляется сразу после завершения езды либо после того, как вынут ключ зажигания, требуется произвести сброс давления в системе.

Чтобы сбросить давление, необходимо поднять подушку заднего дивана. Это обеспечит доступ к крышке лючка, что привинчена 2-мя саморезами. Их и нужно открутить, а затем снять крышку.

После отсоединить штекер проводов от топливного модуля, предварительно отжав фиксатор на штекере.

Далее для замены топливного фильтра на Шевроле Нива нужно завести мотор и оставить его работать на ХХ, чтобы он выработал бензин (это длится несколько секунд). После следует включить на 2 или 3 секунды стартер.

На этом процедура сброса давления завершена. Но лучше все же оставить машину постоять около суток и только потом приступать к работе.

Следующий шаг – снятие кожуха топливного фильтра. Он закреплен болтом и 2-мя гайками, для выкручивания которых нужна головка на 10.

Затем сдвинуть фильтр, выводя из наконечника трубки штуцер и предварительно сдавив 2 фиксатора наконечника. Это позволит вынуть из хомута сам фильтр.

Примечание. Внутри фильтра будет бензин и его нужно слить в емкость.

Установка нового топливного фильтра на Шевроле Нива осуществляется в обратной последовательности

При этом нужно обращать внимание на стрелку, нарисованную на корпусе – она обязана быть направлена к передку машины (по ходу подачи горючего)

Роль фильтра в топливной системе автомобиля

Основная задача, с которой должен справляться топливный фильтр – это очистка горючего, поступающего из бака в топливную систему машины. Любое топливо, независимо от его марки и стоимости, содержит в своем составе немало примесей, воды и грязи. Чтобы последние не попали в цилиндр двигателя, на пути к нему устанавливается фильтр очистки горючего.

Детали второго типа применяются для улавливания примесей, диаметр которых не превышает 0,001 мм. Они состоят из цилиндрического корпуса, внутри которого расположена мелкая сетка. Фильтры этого типа монтируются между бензонасосом и рампой. В случае засорения их необходимо менять, в то время как элементы грубой очистки топлива требуется промывать без регулярной замены.

Стоит отметить, что в моделях Нива Шевроле, выпущенных до 2009 г., фильтры располагались непосредственно в моторном отсеке. Фильтр в более новых машинах находится под днищем.

Рекомендуем: Снимаем руль на ВАЗ-2107: пошаговая инструкция с фото

Устройство и принцип работы

Система питания Шеви Нивы включает следующие элементы:

• Бак для горючего, в котором хранится бензин. К баку подсоединены шланги для отвода воздуха и паров бензина в адсорбер. Чтобы горючее не проливалось при опрокидывании машины, в системе отвода установлен гравитационный клапан.
• В бак вмонтированы топливный насос и датчик уровня бензина. Коллекторный электродвигатель обеспечивает давление в системе, достаточное для работы форсунок. На Ниве Шевроле используется погружной насос вихревого типа с энергопотреблением 6 ампер.
• Регулятор давления, к которому горючее поступает по армированному топливопроводу.
• Топливная рампа и форсунки, которые дозируют впрыск бензина.
• Фильтры грубой и тонкой очистки. Они устанавливаются после топливного насоса и в каждой из форсунок.

Кроме перечисленных элементов, в систему входит дроссельный узел, который регулирует подачу воздуха в цилиндры. Между ним и адсорбером установлен электромагнитный клапан. Он управляет подачей паров бензина во впускной трубопровод.

Снятие рампы на автомобиле с года выпуска

Модели производства с 2009 года выпуска немного отличаются, но принцип одинаков

Сбрасываем давление топлива

Отсоединяем минусовую клемму аккумулятора

Снимаем ресивер (описано в статье – Замена прокладки ресивера автомобиля Нива Шевролет)

Сжав пружинный фиксатор колодки проводов, отсоединяем колодку от разъема форсунки

Таким же образом отсоединяем колодки проводов от остальных форсунок.

Отводим жгут проводов от рампы

Отсоединить рампу от топливной системы можно двумя способами.

При первом способе ключом на 17 откручиваем штуцер трубки рампы, удерживая таким же ключом на шестигранник верхний наконечник шланга подачи топлива в рампу

Снимаем наконечник шланга с трубки рампы.

Соединение верхнего наконечника шланга и трубки рампы уплотнено резиновым колечком, надетым на трубку.

При втором способе, сжав фиксатор, отсоединяем нижний наконечник шланга от наконечника топливной трубки.

Шестигранником на 5 откручиваем два винта крепления рампы к впускной трубе

Тянем рампу вдоль осей форсунок и, преодолевая сопротивление резиновых уплотнительных колец форсунок вынимаем форсунки из отверстий впускной трубы

Устанавливаем рампу в обратной последовательности.

Поврежденные резиновые уплотнительные кольца заменяем новыми и при установке наносим на них моторное масло.

Момент затяжки винтов крепления рампы 9–13 Нм, а штуцеров топливных трубок 20–34 Нм.

Топливный фильтр нива шевроле, конкретика

фильтр топливный для Шнивы, производитель ALCO

Очень долгое время устанавливал и комплектовал заказы топливными фильтрами польского производителя «Filtron». Но как это часто бывает, поляки почувствовали себя «великими» и потеряли главное преимущество своей продукции. Соотношение цена-качество. Сейчас они стоят в раскорячку, между производителями среднего уровня и производителями хайкласса. Поэтому я обратился к фильтрам Alco. Как и про любую фирму среднего уровня сказать чего-то выдающегося нечего. Дитя глобализации. Немецкий бренд и заводы на Кипре и Греции. Маааааленькое отступление про поляков. Очень короткий анекдот, для тех хоть чуть-чуть знает русскую историю. *Почти дошли* — сказал Иван Сусанин, срывая банан.

Дополнение от 2019 года

BIG, Knecht-Mahle, Bosch

В данный момент топливный фильтр нива шевроле в прайсе присутствует в трех видах. Русский производитель BIG, качество твердая четверка, хороший бюджетный вариант. Австрийский бренд Knecht, произведен на Корейском заводе. Входит в тройку мировых производителей в области «фильтростроения». Моя рекомендация, использовать именно его. Третий вариант, для приверженцев культа Robert Bosch GmbH. У данного бренда нет своих заводов по производству фильтров, продукция заказывается у сторонних производителей.

Установка

В немецких мануалах я неоднократно читал, что промывку форсов нужно делать раз в 50 тыс. км. У нас этим никто себя не утруждает и обычно этим процессом занимаются, когда машина «перестала ехать»

На самом деле внимание я хотел обратить не на это. На носу и хвосте форсунки находятся уплотнительные резиновые колечки

Наша необъятная страна имеет диапазон температур воздуха от -50 до +50 и очень часто сама форсунка еще живее всех живых, а колечки потрескались и через них пошел подсос воздуха. Так что если задумали снять форсунки для промывки или диагностики, держите наготове «нормальные» колечки

Важно: конечно в идеале после установки других форсов в прошивке надо поменять цифры по статической производительности. Может быть даже сделать ON-line настройку и обкатку

Но как показала практика, электроника «справляется» с данными форсами без влезания в прошивку. Только прошивка должна быть не евро-4 ))) В случае обоих рамп крайне желательна установка бензонасоса повышенной производительности.

Признаки неисправности

Загрязнение канала или нарушение работы электромагнитного клапана проявляется следующим образом:

• Двигатель плохо заводится и неустойчиво работает.
• Наблюдаются повышенные или пониженные обороты холостого хода, мотор может заглохнуть при отпущенной педали газа.
• Ухудшается мощность.
• Снижается приемистость.
• Растет расход топлива.
• Увеличивается содержание вредных веществ в выхлопных газах.
• Появляется черный дым из выхлопной трубы.
• Наблюдается калильное зажигание (в случае, если клапан не полностью закрываются).

Важно: перечисленные признаки возникают и по другим причинам. Поэтому прежде чем начать чистку или замену форсунок, их следует проверить
