Реле бензонасоса: устройство и основные неисправности (видео)

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками

Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Принцип работы

При пуске дизеля рычаг управления устанавливают в положение наибольшей подачи топлива до упора в винт, ввернутый в наружный прилив корпуса регулятора.

• При этом рычаг натягивает одновременно пружину регулятора и пружину обогатителя. Пружина регулятора прижимает основной рычаг к головке винта номинала, а пружина обогатителя подает промежуточный рычаг с тягой и рейку насоса вправо, обеспечивает необходимое для пуска дизеля увеличение цикловой подачи топлива.
• При увеличении частоты вращения вала насоса, после пуска дизеля, центробежная сила разводит грузы. Лапки грузов нажимают на подшипник и муфту регулятора и перемещают их влево. Поворачивается промежуточный рычаг, и через тягу передвигает рейку в сторону уменьшения подачи топлива.
• На наибольшей частоте вращения холостого хода рычаг управления упирается в винт. При этом центробежная сила грузов уравновешивается усилием пружины регулятора, а рейка насоса устанавливается в промежуточное положение, при котором подача топлива соответствует заданной наибольшей частоте вращения коленчатого вала дизеля.
• Шток корректора утоплен, пружина корректора сжата, основной и промежуточный рычаги регулятора прижаты один к другому и работают как один рычаг.
• При номинальной нагрузке дизеля частота вращения валов дизеля и насоса снижается. Центробежная сила грузов уменьшается, и рычаги под действием пружины регулятора перемещаются вправо, двигая рейку в сторону увеличения подачи топлива. При номинальной частоте вращения коленчатого вала дизеля основной рычаг вплотную подходит к головке винта номинала.
• Усилие грузов уравновешивается усилием пружины регулятора топливного насоса, и рычаг касается головки болта номинала, упираясь в нее при мгновенном увеличении нагрузки и отрываясь при уменьшении нагрузки. Подача топлива изменяется соответственно колебаниям рычага.
• При перегрузке дизеля, когда под влиянием внешней нагрузки частота вращения его вала и вала насоса снижается, центробежная сила грузов регулятора уменьшается, и пружина поворачивает основной рычаг вправо до упора в головку винта.
• Шток корректора, упирается в рычаг, перемещает промежуточный рычаг и соединенную с ним рейку топливного насоса в сторону увеличения подачи топлива, что обеспечивает увеличение крутящего момента дизеля и преодоление перегрузки. Степень корректирования подачи топлива при временной перегрузке зависит от того, насколько выступает шток из корпуса корректора и каково усилие затяжки пружины корректора.

Электрический бензонасос не работает, возможные причины поломки

В инжекторном двигателе топливный насос работает от бортовой электросети автомобиля, поэтому его отказ не всегда связан с поломкой самого качающего механизма. Причиной возникшей неисправности могут также стать: вышедший из строя предохранитель, реле или окисление, обгорание контактов на проводах, запитывающих электромотор.

Еще одной распространенной причиной, почему не работает бензонасос ВАЗ-инжектор, может быть сетчатый фильтр, установленный на его входе. Несмотря на то что он предназначен для первоначальной, грубой очистки топлива, его сетка имеет довольно плотную структуру. А так как насос находится в баке, то она практически касается его дна и скапливающегося там осадка, который и загрязняет ее.

Ну и самое плохое – это поломка моторчика, отвечающего за циркуляцию бензина внутри насоса либо выход из строя элементов его конструкции.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Характерные неисправности

Электрический бензонасос обладает высокой надежностью и редко выходит из строя. Все отказы, как правило, связаны с неаккуратностью владельца в эксплуатации и обслуживании. Наиболее частыми неисправностями являются:

1. Низкое давление на рампе. Чаще всего причиной является несвоевременная замена фильтра тонкой очистки. Иногда забивается сетка на самом бензонасосе. В этом случае придется ее снимать и чистить.
2. Автомобиль плохо заводится после длительной стоянки. Причина — постепенное падение давления в системе. Виноват в этом обратный клапан бензонасоса.
3. Неисправность предохранителя. В этом случае при повороте ключа не слышно работы бензонасоса и щелчка его реле. Причиной может стать также повреждение ЭБУ. Чтобы выяснить это точно, необходимо открыть блок, где находится предохранитель и реле бензонасоса. Для проверки потребуется контрольная лампа, пробник или тестер. Необходимо проконтролировать напряжение с одной и другой стороны предохранителя. Зажигание должно быть включено. Если напряжения нет нигде, значит, неисправен ЭБУ или проводка от него до предохранителя. Дальнейшую диагностику в этом случае лучше доверить специалистам. Когда контрольная лампа загорается на одном из контактов, нужно поменять предохранитель.
4. Неисправность реле.
5. Выход из строя бензонасоса из-за отсутствия в баке бензина.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

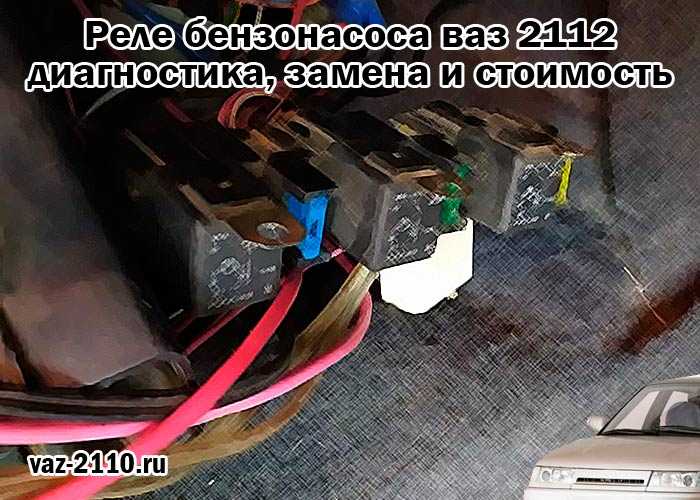

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

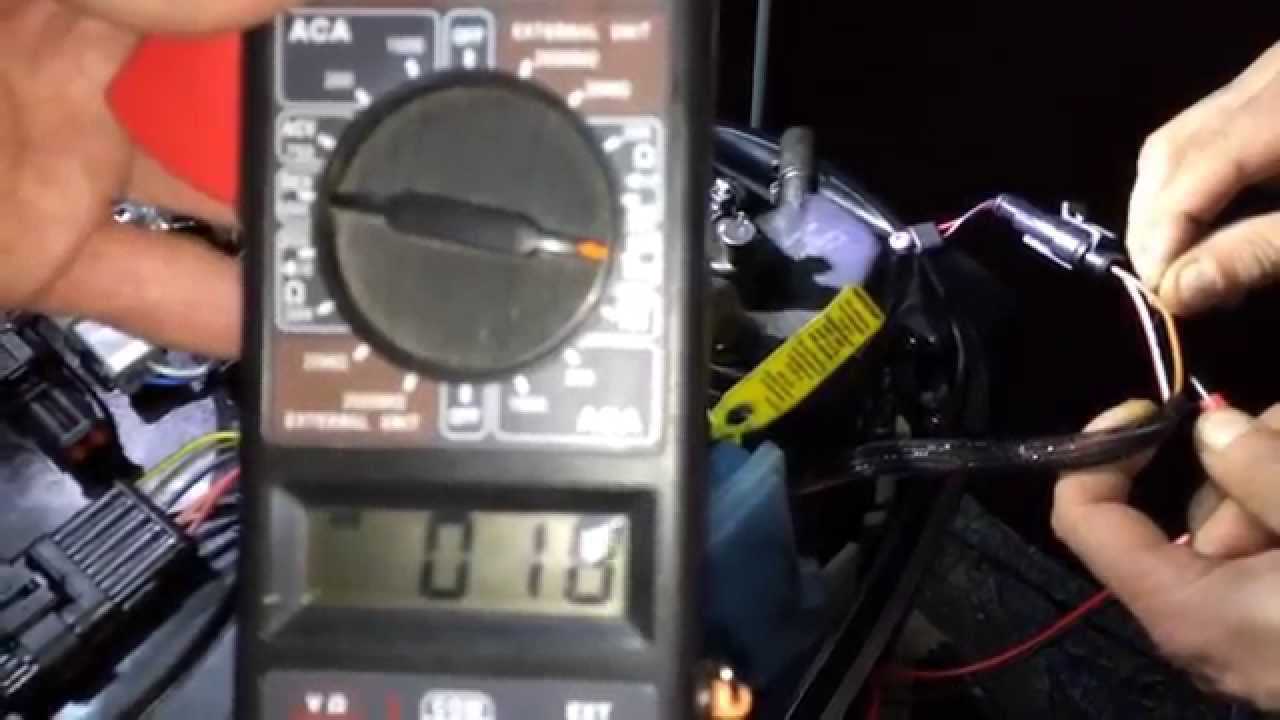

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.

В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

• автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
• насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

• Попав в салон, водитель включает зажигание;
• Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
• Топливный насос отключается, о чем свидетельствует щелчок реле;
• Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
• Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием. К слову, именно в этом случае можно наблюдать быстрый расход заряда аккумуляторной батареи, так как он тратится на вращения электромотора, встроенного в насос. Если в систему подачи топлива включен стартер, то за счет его работы топливный насос может повышать давление в системе даже в случае неисправности реле. О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.

Совершенно новое реле может быстро выйти из строя по ряду причин. Первая, но довольно редкая причина: фабричный брак. Касается в основном недорогих реле, произведенных в промышленных регионах Азии. Вторая причина: попадание влаги. Контакты даже недавно установленного реле при этом покроются окислом. Третья и довольна частая причина, по которой реле перестает работать: выход из строя конденсаторов. Также нельзя не отметить возможность поломки реле при нарушении целостности бортовой электроцепи или же при коротком замыкании.

Причины неисправности реле бензонасоса

Чаще всего аномалии в работе бывают связаны с естественным износом детали. Бывают случаи, когда в баке остается мало горючего, и мотор перестает заводиться. Датчик бензина подает ЭБУ сигнал о нехватке топлива, и система блокируется топливный насос. Когда деталь новая, нужно искать другую причину:

• Попадание воды — в этом случае на поверхности детали имеются окислы, возможно появление коррозии. Нередко данная поломка наблюдается в холодное время года.
• Сломаны конденсаторы.
• Чтобы узнать, почему система вышла из строя, необходимо учесть тип двигателя. В случае с карбюратором.
• Короткое замыкание или нарушение электроцепи. Часто это бывает связано с использованием предохранителей, имеющих неправильное значение.
• Попалось бракованное реле.
• Неграмотная установка иммобилайзера – в противоугонных системах принцип работы обычно основывается н а блокировании подачи питания к ТН. В такой ситуации проблема заключается в иммобилайзере, и проверять нужно именно его.

Если появились окислы, после очистки контактов реле еще будет работать. Во избежание последующих повреждений под воздействием влаги, можно обработать их смазкой WD-40. Исправное реле может греться и не срабатывать, либо запускаться с опозданием. Такая аномалия объясняется поломкой предохранителя.

Самостоятельно заниматься устранением поломки не следует, только при попадании воды реле можно прочистить и пользоваться им дальше. Покупка запчасти не потребует особых затрат, установить ее можно своими силам.. Например, реле ТН для отечественного авто будет стоить в районе 100 рублей. С неисправностями реле и их причинами можно ознакомиться в таблице:

Основные неисправности, связанные с реле и их причины

Признак

Вид неисправности

Возможные причины

При включении зажигания нет звука работающего бензонасоса.

Не подается питание на бензонасос.

Бензонасос не работает: признаки поломки

Независимо от конструкции двигателя, если отказывает бензонасос, симптомы его поломки для обоих видов проявляются одинаково, и проявляются они следующим образом:

1. Если свечи зажигания исправны, искра хорошая, двигатель крутит, но вспышек в цилиндрах нет.
2. В цилиндрах двигателя происходят отдельные вспышки, однако мотор не заводится.
3. Мотор заводится, но при этом «плавают» обороты.
4. Двигатель запускается, холостые обороты соответствуют норме, но при попытке их увеличения либо начале движения мотор глохнет.
5. Во время движения машина подергивается, при попытке поднять обороты чувствуются провалы в работе мотора, снижается динамика автомобиля (не тянет).

Стоит заметить, что аналогичные симптомы могут проявляться и при других поломках, например при сильнозагрязненном фильтре тонкой очистки, неисправном ДМРВ (датчик расхода воздуха) или забитых форсунках. Поэтому однозначно винить при возникновении таких симптомов топливную помпу нельзя.

В инжекторных автомобилях при включении зажигания из-под заднего сиденья раздается жужжание, это включается электромоторчик, перекачивающий топливо, если звука нет, значит, бензонасос не работает.

После замены бензонасоса не заводится машина

Распространенным явлением после замены топливного насоса является то, что автомобиль не заводится. Начнем с того, что сразу машина и не должна завестись, так как насосу необходимо сначала накачать давление в системе, которое ранее было стравлено.

Для создания давления в топливной системе следует включить зажигание на несколько секунд (лампочки на приборной панели горят, но ключ не поворачивается в положение «старт»). После этого можно крутить мотор стартером 5-10 сек. Если попытка оказалась неудачной, следует подождать около 30 сек. и затем повторить процедуру.

Если же завести мотор не удается после многоразовых прокруток стартером, тогда это говорит о том, что:

• были допущены ошибки при сборке и подключении бензонасоса;
• новый бензонасос является неисправным;
• произошла плановая блокировка или сбой в охранной системе автомобиля;

В подобных ситуациях нужно определить характер поломки: механика или электрика. С питанием насоса разобраться проще всего, так как оно или есть, или его нет. Что касается автосигнализации или иммобилайзера, противоугонная система может блокировать запуск автомобиля посредством отключения питания бензонасоса. Также не следует забывать и тот момент, что топливный фильтр может попросту забиться. Во время залипания клапанов на насосе устройство может гудеть и работать, но вхолостую.

При наличии подобных неполадок бензин не поступает в топливную рампу, двигатель не заводится. Для точного определения причины необходимо сначала убедиться в том, что в топливной рейке действительно нет бензина. Затем потребуется повторно снять и подключить бензонасос напрямую от аккумулятора или габаритов. Данный способ подключения бензонасоса напрямую является оптимальным для быстрой проверки топливного насоса своими руками в том случае, если бензонасос не качает.

Любой двигатель оснащается топливной системой, одной из важных частей которой, независимо от модификаций, является бензонасос. Прежде чем понять устройство и принцип функционирования, следуют разделять две основные разновидности:

• Электрический (наиболее распространенный).

• Механический (встречается в карбюраторных машинах).

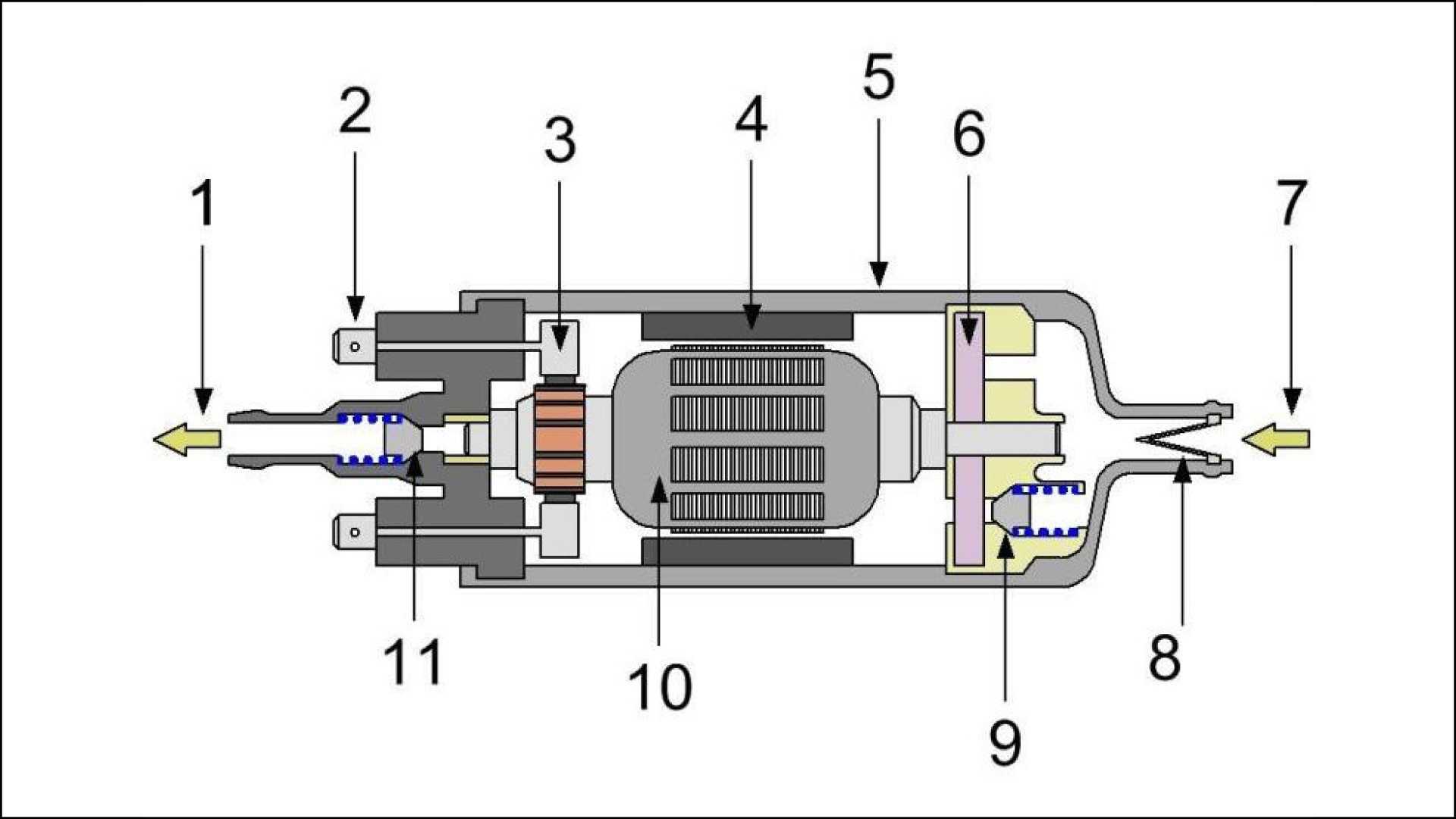

1. Электрический бензонасос устанавливается в современных инжекторных автомобилях. Размещают его зачастую в баке или же рядом с ним, в топливопроводе. Чтобы у агрегата имелась возможность охлаждаться, так как они сильно нагреваются при работе.

Работа электрического бензонасоса, полностью контролируется ЭБУ. Когда водитель включает зажигание, контролер ЭСУД отправляет соответствующий сигнал на запуск насоса. Далее находящийся внутри насоса электромотор с роликами или лопастями крыльчатки, формирует необходимое давление. За счет этих действий, смесь поступает в впускную зону, а затем в выпускную, далее направляясь по топливопроводу.

Топливопровод «упирается» в так называемую рампу, куда топливо направляется под давлением. Кстати, перед тем, как попасть в рампу, «горючка» проходит через еще один фильтр, помимо сетчатого, размещающегося непосредственно на бензонасосе. Попав в рампу, топливо распределяется по форсункам. Далее в зависимости от времени открытия форсунок, впрыскивается и нужное количество бензина в цилиндры.

Кстати, в зависимости от типа системы, на цилиндр может приходиться как одна форсунка, так и несколько.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

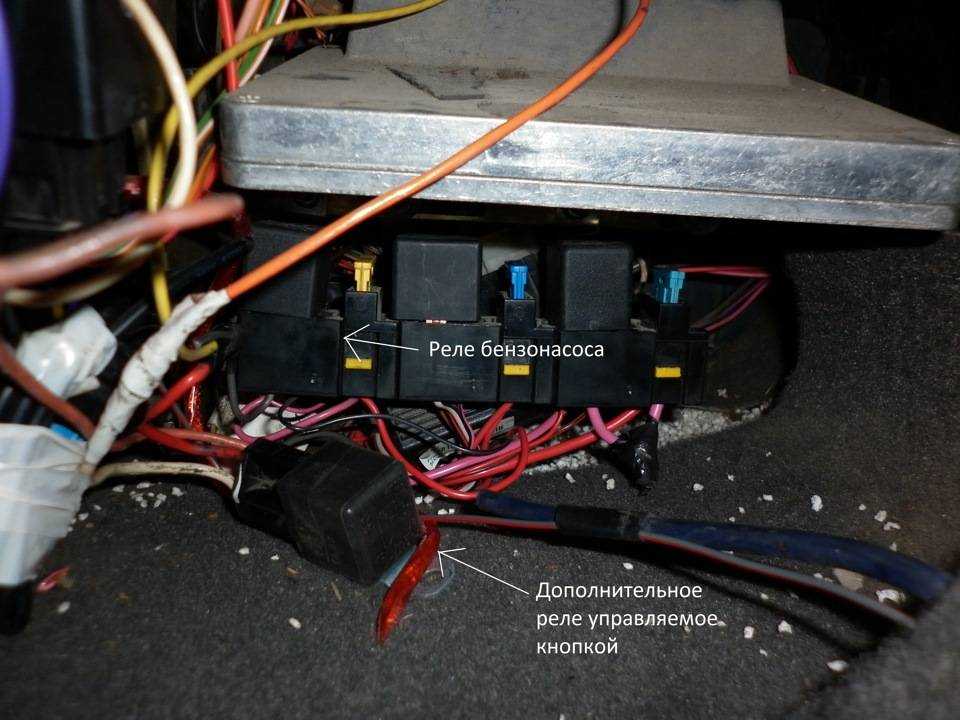

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

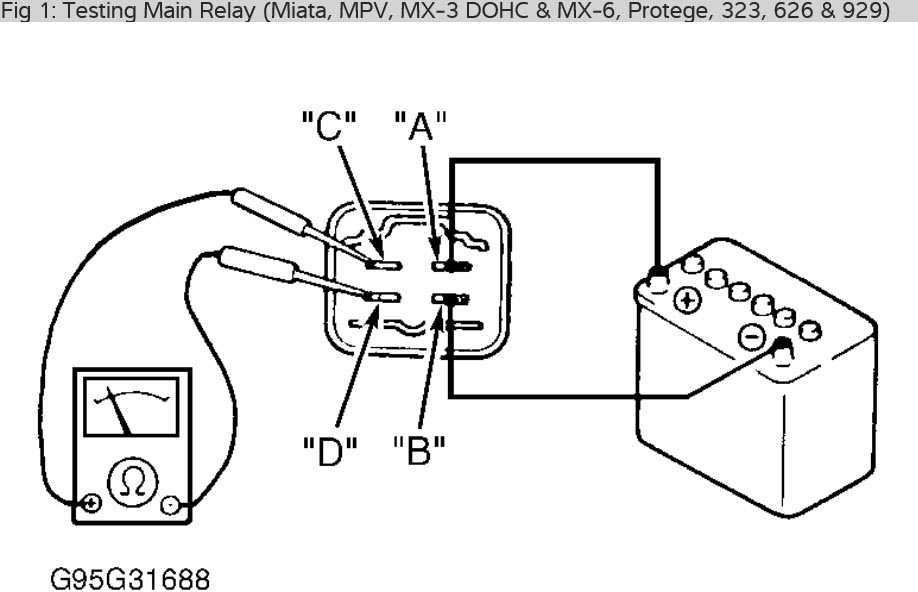

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Как работает прибор?

После проворота водителем ключа в замке зажигания реле начинает свою работу. Деталь подаёт сигнал бензонасосу и он включается на 2 — 3 секунды для достижения нужного давления в рампе. Реле отключает насос и далее он заводится только при вращении двигателя стартером либо во время движения. После остановки работы двигателя реле выключает бензонасос и снимает давление. В последних моделях бензонасосов прибор выполняет дополнительно несколько функций:

1. Ускорение. При необходимости повышения скорости на автоматической коробке передач реле может дополнительно включить насос для поставки большего количества топлива.
2. Замедление оборотов мотора. Если двигатель работает на максимальных оборотах, то реле может временно отключить топливонасос. Временное отключение устройства позволяет нормализовать количество оборотов двигателя.

Признаком работы топливного насоса является небольшое гудение. В норме гудение длится всего несколько секунд, но если сбоит реле либо другие части системы, то устройство может не выключаться в течение длительного времени или не включаться совсем.
