Возможные неисправности двигателя змз 406 инжектор
Волга 31105 имела двигатель ЗМЗ 406 инжектор, который пришёл на смену карбюраторной версии силового агрегата. Как показала практика, движок имеет высокие технические параметры и относительно дешёвый в обслуживании.
Особенности ЗМЗ 406 таковы, что в отличие от карбюраторного предшественника, новый силовой агрегат получил улучшенную систему впрыска топлива. Система охлаждения, также, получила некоторые изменения. Были разработанные новые электрические схемы, которые почти полностью контролировали работу силового агрегата. Немного изменилась выхлопная система, где глушитель стал больше.
Рассмотрим основные технические характеристики силового агрегата ЗМЗ 406:
| Описание | Параметр |
| Тип | Рядный |
| Топливная система | На бензине |
| Система впрыска | Инжектор |
| Объем | 2,3 литра (2280 см. куб) |
| Мощность | 100-110 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 92 мм |
| Расход топлива ГАЗ 31105 | 11 литров на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
Случай первый
Зима, морозное утро. Вы спешите на работу, уверенно садитесь за руль своей «Волги», включаете зажигание, видите загоревшуюся и погасшую контрольную лампочку. Все в порядке. Включаете стартер, а двигатель не заводится. Как же так? Вчера оставил исправный автомобиль, лампочка не «кричит» о неисправности, а двигатель молчит.
Запомните. Режим самодиагностики не распространяется на высоковольтную часть электросистемы автомобиля. Скорее всего, у двигателя «залило» свечи зажигания, а контрольной лампочке это все «до лампочки». Но не спешите вывертывать свечи, чистить и калить. У двигателя «4062.10» есть режим продувки цилиндров, только об этом производители забыли проинформировать автовладельцев.
В инструкции ГАЗа сказано, что при пуске двигателя нельзя нажимать на педаль газа. А почему нельзя? Да потому, что если вы нажмете более чем наполовину ее хода, то включается режим продувки цилиндров! Воздух в цилиндры поступает, а топливо — нет. Когда вы так секунд 5-10 продуете цилиндры, на отпуске педали газа двигатель заведется.
Первая группа

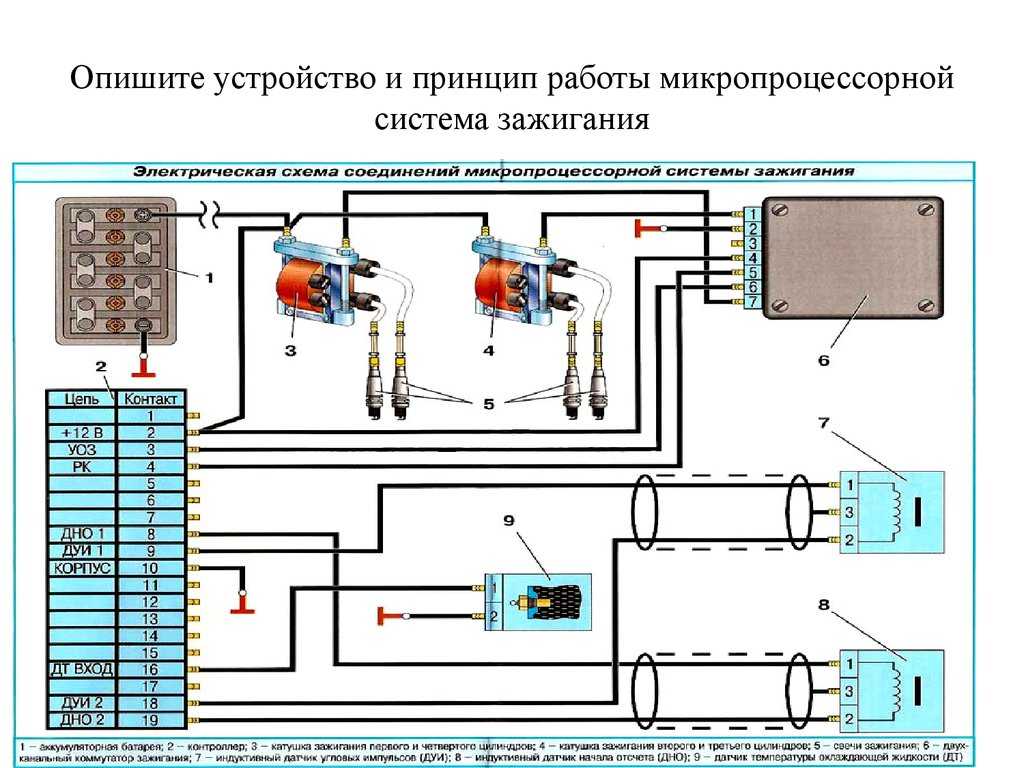

Определяет принадлежность двигателя «4062.10» к современному направлению в двигателестроении — распределенному впрыску топлива с электронным управлением. Это микропроцессорный блок управления (БУ), электромагнитные форсунки, многочисленные активные датчики, реле, электробензонасос и другие.С момента поворота ключа зажигания водителю остается только считывать информацию по приборам.
Микропроцессорная система управления работой двигателя сегодня довольно отработана и надежна. В практике работы нашей станции были 2-3 случая, когда автомобиль приезжал на «лямке» — отказал БУ или бензонасос. Автомобилей, укомплектованных «402-м» двигателем, с отказавшим в работе транзисторным коммутатором было значительно больше.
В новом двигателе, в его схеме управления заложены функции самодиагностики и самолечения. Любой автолюбитель, изучив инструкцию, может самостоятельно и уверенно общаться с электроникой, узнавать о возникших неисправностях, доезжать до места назначения, а потом уже ремонтироваться.
В этом месте нашего урока я прошу С. Н. Вершинина показать, как это сделать на практике. Мы открываем капот «Волги» ГАЗ-3102, усаживаемся на передние кресла, включаем зажигание. Контрольная лампа вспыхивает и гаснет. Значит, система диагностики подтверждает исправность автомобиля. Тогда «делаем» неисправность сами: снимаем клеммы с датчика температуры ОЖ. Включаем зажигание — лампа горит и не гаснет. Делаем вид, что неисправность не заметили и включаем систему самодиагностики. Для этого отключаем на 10-15 секунд аккумуляторную батарею и вновь подключаем ее. Находим под капотом справа на щитке передка кабины колодку системы самодиагностики и обычной канцелярской скрепкой замыкаем контакты (рис. 1).
Включаем зажигание. Контрольная лампа трижды повторяет нам код «1-2» (одно короткое включение 0,5 с, пауза около 1,5 с и два коротких включения). Система диагностики просигналила этим кодом, что она исправна, и далее «мигнула» нам кодом «2-2», повторив его трижды. По карте кодов неисправностей этот сигнал как раз и означает неисправность датчика, с которого мы сняли клеммы.
Провоцируем подобным образом целую кучу неисправностей. Безошибочно электроника все их нашла и добросовестно нам мигнула условными сигналами.
Всего она может обнаружить несколько десятков разных неисправностей. Некоторые неисправности система управления не просто обнаруживает, но и «лечит», автоматически переключаясь на резервный режим работы. Двигатель ухудшит некоторые свои показатели, но до места довезет. Этот двигатель может продолжать движение даже на двух цилиндрах.
Запомнить все эти манипуляции с кодами автолюбителю нелегко, да и не надо. Проще усвоить принципы поиска, потренироваться для верности в гараже или на СТО, а таблица кодов неисправностей должна быть в инструкции к автомобилю. К сожалению, ГАЗ посчитал эту информацию лишней для автолюбителей. Такую оплошность поспешили исправить на Заволжском моторном заводе, выпустив в 1996 году «Руководство по ремонту двигателя ЗМЗ-4062.10», которым мы и воспользовались при поиске кодов неисправностей.
Теперь о том, чего еще нет в инструкциях, а знать полезно каждому владельцу автомобиля с новым двигателем.
Диагностические коды ошибок Микас 5 . 4
| Код | Описание неисправностей |
| 12 | Работоспособность диагностической цепи |
| 13 | Низкий уровень сигнала датчика расхода воздуха |
| 14 | Высокий уровень сигнала датчика расхода воздуха |
| 17 | Низкий уровень сигнала датчика температуры воздуха |
| 18 | Высокий уровень сигнала датчика температуры воздуха |
| 21 | Низкий уровень сигнала датчика температуры охлаждающей жидкости |
| 22 | Высокий уровень сигнала датчика температуры охлаждающей жидкости |
| 23 | Низкий уровень сигнала датчика положения дроссельной заслонки |
| 24 | Высокий уровень сигнала датчика положения дроссельной заслонки |
| 25 | Низкий уровень напряжения бортовой сети автомобиля |
| 26 | Высокий уровень напряжения бортовой сети автомобиля |
| 31 | Низкий уровень сигнала потенциометра СО |
| 32 | Высокий уровень сигнала потенциометра СО |
| 51 | Неисправность блока управления 1 |
| 52 | Неисправность блока управления 2 |
| 53 | Неисправность датчика угловой синхронизации |
| 54 | Неисправность датчика положения распределительного вала |
| 61 | Несанкционированный перезапуск блока управления |
| 62 | Потеря информации в ОЗУ блока управления |
| 63 | Неисправность постоянной памяти |
| 64 | Неисправность при чтении энергонезависимой памяти блока управления |
| 65 | Неисправность при записи в энергонезависимую память блока управления |
| 131 | Неисправность форсунки 1 (короткое замыкание) |
| 132 | Неисправность форсунки 1 (обрыв) |
| 133 | Неисправность форсунки 1 (короткое замыкание на землю) |
| 134 | Неисправность форсунки 2 (короткое замыкание) |
| 135 | Неисправность форсунки 2 (обрыв) |
| 136 | Неисправность форсунки 2 (короткое замыкание на землю) |
| 137 | Неисправность форсунки З (короткое замыкание) |
| 138 | Неисправность форсунки 3 (обрыв) |
| 139 | Неисправность форсунки 3 (короткое замыкание на землю) |
| 141 | Неисправность форсунки 4 (короткое замыкание) |
| 142 | Неисправность форсунки 4 (обрыв) |
| 143 | Неисправность форсунки 4 (короткое замыкание на землю) |
| 161 | Неисправность обмотки 1 РДВ (короткое замыкание) |
| 162 | Неисправность обмотки 1 РДВ (обрыв) |
| 163 | Неисправность обмотки 1 РДВ (короткое замыкание на землю) |
| 164 | Неисправность обмотки 2 РДВ (короткое замыкание) |
| 165 | Неисправность обмотки 2 РДВ (обрыв) |
| 166 | Неисправность обмотки 2 РДВ (короткое замыкание на землю) |
| 167 | Неисправность цепи реле бензонасоса (короткое замыкание) |
| 168 | Неисправность цепи реле бензонасоса (обрыв) |
| 177 | Неисправность цепи главного реле (короткое замыкание) |
| 178 | Неисправность цепи главного реле (обрыв) |
| 181 | Неисправность цепи лампы диагностики (короткое замыкание) |
| 182 | Неисправность цепи лампы диагностики (обрыв) |
Работа лампы диагностики
В рабочем режиме при включении зажигания и неработающем двигателе лампа диагностики вспыхивает на время 0 , 6 сек и гаснет, если система бортовой диагностики не определила неисправностей в электрических цепях системы управления. Если лампа диагностики не гаснет после включения зажигания, или горит при работающем двигателе, то необходимо провести техническое обслуживание системы и двигателя в возможно короткий срок.
В режиме считывания кодов неисправностей лампа диагностики отображает номера неисправностей, зафиксированных и сохраненных в памяти электронного блока управления системой бортовой диагностики.
Режим отображения кодов неисправностей

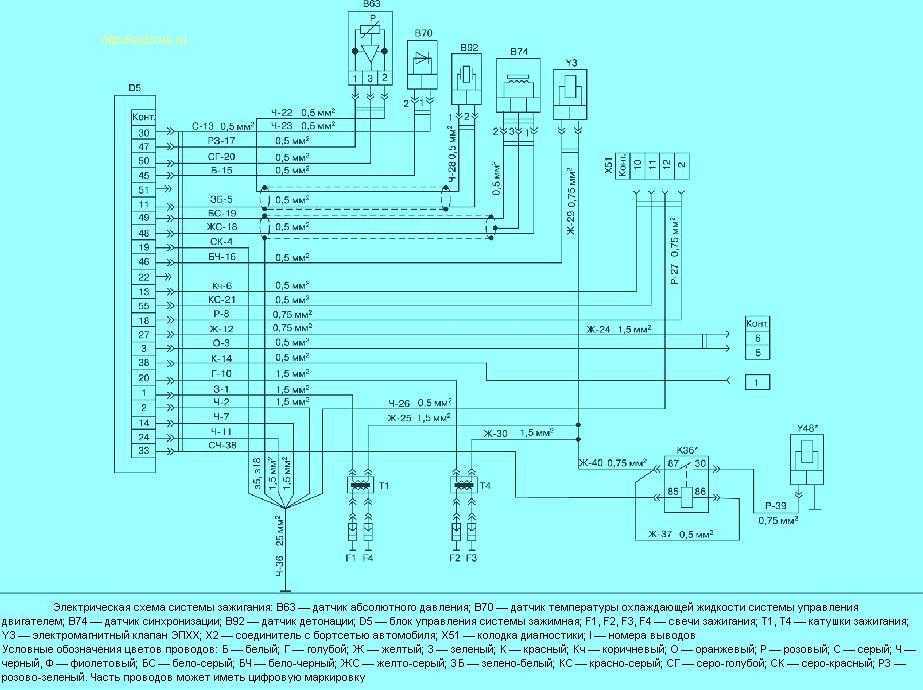

Блок управления содержит систему бортовой диагностики, позволяющую определять неисправности в работе системы и запоминать их в памяти. Коды неисправностей можно считывать из памяти в режиме отображения кодов неисправностей. Этот режим активизируется, если при включенном зажигании и остановленном двигателе замкнуть контакты 10 и 12 разъема диагностики, находящегося под капотом автомобиля (см. рис.).
При отображении кодов неисправности при помощи ВКЛ./ВЫКЛ. лампы диагностики выводятся: признак исправности диагностической цепи (код 12 ) и коды неисправностей. Каждый код выводится три раза подряд. Режим включения лампы для каждого кода: количество включений, соответствующих первой цифре кода, – пауза; количество включений, соответствующих второй цифре кода, – пауза; количество включений, соответствующих третьей цифре кода, – длинная пауза; – повтор кода или вывод нового кода. Если в памяти нет кодов неисправностей, то продолжает выводиться код 12 .
Если код 12 отсутствует, необходимо воспользоваться описанием проведения диагностики по карте А – «Проверка диагностической цепи».
Удаление кодов неисправностей из памяти
Хранящиеся в памяти коды неисправностей можно удалить при снятии клеммы «массы» аккумулятора на время более 10 сек. Необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока. Кроме того, в списке однократных неисправностей будет некоторое время сохраняться код 62 – ошибка ОЗУ.
Программа для диагностики ГАЗ
Для каждой модели двигателя разрабатывается специальная программа, более того, программа бывает разной в зависимости от прошивки блока управления. Например, на старых моделях автосканеров были установлены программы, которые работали только с блоком управления серии Микас 5.4, а прочитать данные с Микас 7.1 или 7.2 они не могли.
Существуют специальные программы, разработанные для стационарных компьютеров и ноутбуков. Программное обеспечение точно также устанавливается на компьютер, как и любое другое ПО. Для подключения компьютерного устройства к ЭСУД необходимо будет установить драйвера и назначить порт (COM1). В автомобиле есть специальный диагностический разъем, предназначенный для подключения ПК или сканера. Чтобы подключить ноутбук или компьютер к диагностической колодке, потребуется специальный шнур. Среди наиболее популярных программ для диагностики ГАЗ можно отметить софт:
- OpenDiag;
- Gaz diag и Автотестер (для Микас 5.3 и 5.4);
- Diagnostics Tools;
- Мотор-тестер.
Сейчас читают Почему не поступает топливо в карбюратор? Основные причины и…
Определяем расход топлива своими силами
В сети интернет сейчас есть множество различных программ, в том числе и бесплатных, они разрабатываются для диагностики двигателей различных моделей автомашин. У бесплатных программ несколько урезан функционал, но в целом они вполне работоспособные.
Диагностика ГАЗ 3110
Легковые автомобили ГАЗ 3110 комплектуются инжекторными двигателями «четыреста шестой» серии ЗМЗ-4062.10, в ЭСУД входят следующие элементы:
- блок управления (ЭБУ);
- датчики – положения распредвала/ коленвала/дроссельной заслонки, расходомер;
- регулятор холостого хода;
- топливные форсунки;
- электропроводка;
- электробензонасос;
- реле;
- диагностический разъем.
Если ЭСУД исправна, при включении зажигания контрольная лампа «Чек Инджайн» должна на короткое время загореться, а затем потухнуть. При неисправности в электронике лампа может гореть постоянно при работающем ДВС, а также периодически загораться и гаснуть.
Если на приборной панели зажигается лампа Check Engine, сигнализирующая о появившейся ошибке в ЭСУД, для выявления неисправности можно провести самодиагностику двигателя. Вычисляется ошибка по кратковременным вспыхиваниям контрольной лампы – код определяется по количеству сигналов. Например, если неисправен датчик положения распредвала, лампа должна загораться следующим образом:
- пять коротких вспышек/пауза;
- четыре коротких вспышки/ пауза.
После этого следует длинная пауза, затем код еще повторяется два раза. Таким образом, лампа отображает цифры «5» и «4» три раза, что соответствует коду 054 – неисправность датчика распределительного вала. Если код ошибки трехзначный, лампа будет «прокручивать» три цифры.
Чтобы сделать диагностику ГАЗ 3110 с помощью компьютера или сканера, нужно подключиться к диагностическому разъему, который находится под капотом автомобиля со стороны переднего пассажира, разъем располагается рядом с бачком омывателя. Для самодиагностики необходимо металлической перемычкой на диагностическом разъеме между собой перемкнуть выводы «10» и «12», затем включить зажигание и прочитать код ошибки. Если в системе никаких ошибок нет, лампа будет отображать код «12».
Диагностика ГАЗ 31105

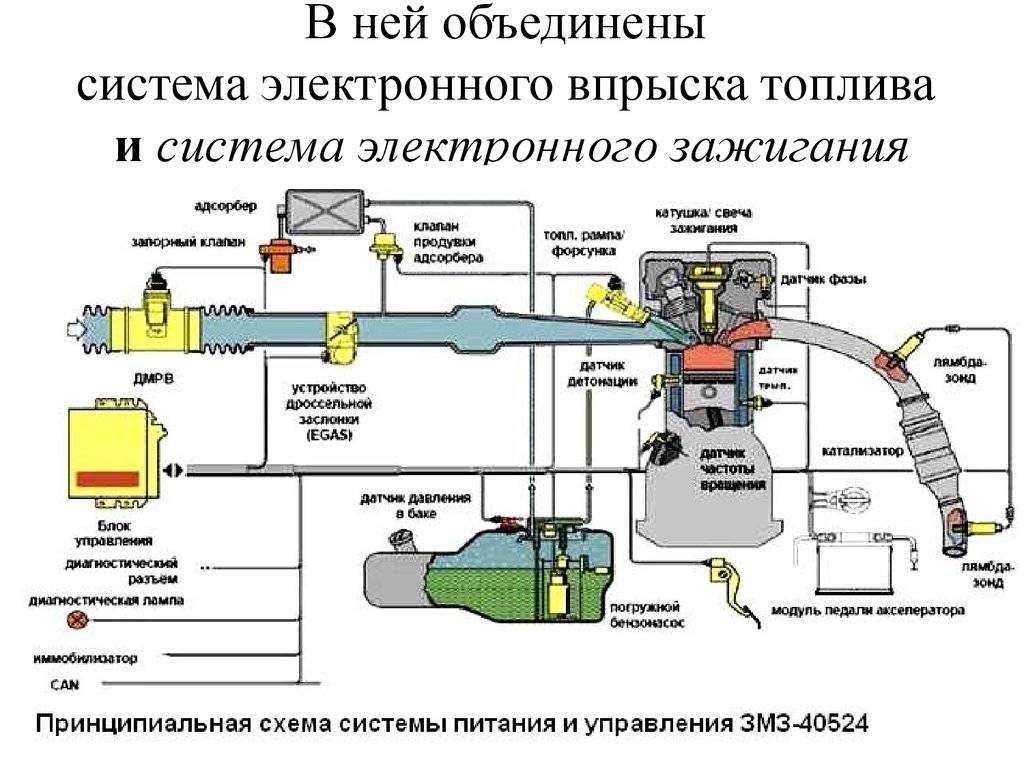

Модель «Волги» ГАЗ 31105 пришла на смену «десятки» 3110, и является автомобилем более нового поколения. В дополнение к мотору ЗМЗ 4062.10 на «сто пятую Волгу» стали устанавливать двигатели ЗМЗ 40525 и Chrysler 2,4 л. Сама диагностика «405-го» и «406-го» ДВС принципиально ничем не отличается, просто в ЭСУД ЗМЗ 405 стал применяться более совершенный блок управления с другой прошивкой, также были модернизированы некоторые датчики (например, ДМРВ). В дополнение на некоторых ГАЗ 31105 может устанавливаться кислородный датчик и катализатор.
Система управления мотором Chrysler на автомобиле «Волга» принципиально отличается от ЭСУД ЗМЗ, и для диагностики мотора требуется совершенно другая программа. На двигателе «Крайслер» вместо ДМРВ установлен датчик абсолютного давления, в системе выхлопных газов присутствует каталитический нейтрализатор и два лямбда-зонда – один перед катализатором, второй после него.
Для диагностики ГАЗ 31105 с мотором «Крайслер» 2,4 л используется автосканер «Сканматик», также специально адаптирован под диагностику русских автомобилей современный диагностический прибор Аскан-10.
Случайвторой
Лето. Вечером, возвращаясь домой, вы попали под теплый грибной дождь. Поставили автомобиль в гараж, при этом заметили на коврике переднего пассажира лужицу воды. Подумаешь! И старая «Волга» текла в краешек переднего стекла. Это как родимое пятно…
А утром ваша новенькая «Волга» заводится и глохнет, заводится и глохнет… Откуда вам знать, что именно под перчаточным ящиком расположен самый главный электронный «мозг» вашего автомобиля и он попал под душ.
Запомните. Любая электроника не любит влаги, сырости. Она как бы сходит с ума, дает рассогласованные команды.
Мы провели замеры у такого «промокшего» БУ, он передавал сигналы двигателю в расчете на температуру окружающего воздуха -12оС, когда на улице было +20оС. Вот он и глох от такого прогноза погоды!
