Как снять заглушку подушки безопасности на гранте?

Ошибка подушки безопасности Лада Ларгус

При возникновении проблем с подушками безопасности Лада Ларгус водителя должен оповестить соответствующий символ на приборной панели:

При возникновении ошибки подушки безопасности необходимо незамедлительно обратиться в специализированный сервис для устранения проблемы.

Чаще всего на приборной панели горит лампочка подушки безопасности Лада Ларгус, если:

1. Было ДТП и физически подушка безопасности отсутствует. 2. Неисправен шлейф подушки безопасности. 3. Произошел обрыв проводке или короткое замыкание питания подушки. 4. Плохой контакт в разъемах ПБ. 5. Перегорел предохранитель ПБ.

Данные работы необходимо выполнять на специализированном сервисе и не рекомендуется ремонтировать системы безопасности без соответствующих навыков.

Предохранители Лада Ларгус — это важнейшая часть электрической проводки русско-французского универсала, отвечающая за размыкание цепи при коротком замыкании.

При замыкании проводки или электрического узла, провода нагреваются, что в свою очередь приводит к нагреванию предохранителя. Он, в свою очередь, перегорает и размыкает цепь, так как выполнен из плавкого материала.

Предохранитель является простым, но тем нее менее гениальным изобретением, защищающим автомобиль от возгорания из-за замыкания в проводке.

Действенные советы

• Если поломка простая, то только тогда её можно устранить, иначе проблема усугубляется, после вмешательства в электрическую систему.
• Чтобы гарантированно качественно устранить неисправность, следует обращаться только на официальную станцию техобслуживания, которая даёт документы о проделанной работе.
• Чтобы не потерять гарантию на автомобиль, следует устанавливать только оригинальные запасные части.
• Стараться контролировать все проделываемые работы даже на официальных СТО.
• Чтобы избежать дополнительных проблем, следует сразу после выявления устранить неисправность.

Подводя итог, можно сказать, что не надо паниковать, когда начинает гореть индикатор подушки безопасности. Проблема легко и быстро устраняемая и если не затягивать с её решением, то ничего страшного она не несёт.

Система безопасности

В Ладе Приоре есть встроенная система безопасности, которая срабатывает в случае столкновения. Представлена эта система надувной мягкой подушкой, которая раскрывается в момент аварии. В Приоре предусмотрено 4 подушки безопасности: по одной на каждого пассажира, включая водителя. Срабатывают они только при резком столкновении на скорости свыше 20 км/час, поэтому случайно никогда не раскрываются.

Водительская подушка безопасности расположена прямо в руле Приоры, из-за чего могут возникать некоторые сложности при попытке демонтажа или замены руля или его элементов. Если вы собираетесь устанавливать новый руль, то стоит немного разузнать и про особенности расположения подушки.

Сама по себе конструкция довольно простая и состоит из таких элементов:

• газогенератора;
• подушки;
• модуля управления.

В случае столкновения специальный датчик посылает сигнал на модуль, который, в свою очередь, включает газогенератор. Устройство примерно за секунду заполняет азотом пустой мешок, который расправляется в сторону водителя.

Если вы купили б/у Приору, проверьте наличие подушки: нажмите чуть ниже центра руля. Мягкий на ощупь центр означает, что подушка на месте.

Внутреннее устройство подушки безопасности на приора

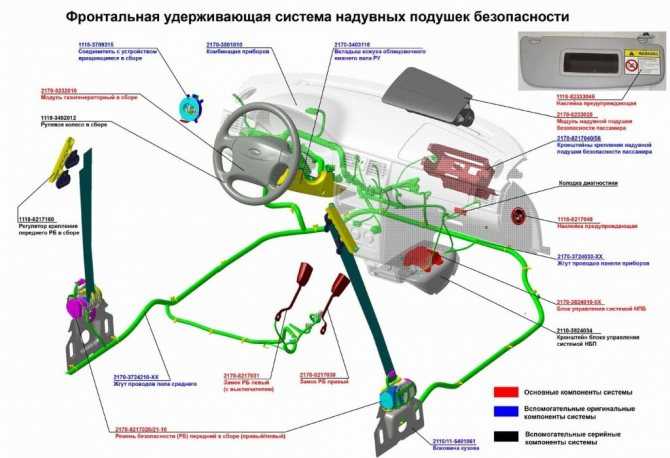

Так называемая подушка безопасности представляет собой целую слаженную систему, у которой имеются следующие элементы:

• модуль газогенераторный самой подушки безопасности;
• место, где установлен блок, управляющий системой подушки безопасности;
• соединитель с элементом, отвечающим за вращение;
• колесо рулевого управления вместе с элементом-включателем, подающим сигнал;
• ремень, отвечающий за безопасность.

Модуль газогенераторного типа будет содержать следующие элементы:

• сам газогенератор;
• специальный ярлык, имеющий штрих-код;
• корпус, в котором будет размещена сложенная надувная подушка;
• крепежи; разъем с запалом и воспламенителем у газогенераторной части;
• крышка облицовочная.

Утилизация подушки безопасности приора

При выявлении неисправности в этой системе даже неиспользованную подушку следует заменить на новую. Выбрасывать её ни в коем случае нельзя, поэтому специалисты приведут её в действие дистанционно согласно определенной процедуре. Однако последняя недопустима в тех автомобилях, в которых наблюдается повреждение проводки или отсутствуют какие-либо из компонентов системы.

Как правило, такую процедуру проведут в уличных условиях. Персонал не должен находиться ближе, чем на шесть метров от предмета. Это правило обезопасит людей от громкого звука, которым будет сопровождаться взрыв

В этом случае также важно не размещать подушку безопасности вниз оболочкой сила отдачи может вызвать непредвиденный рикошет и приведет к травмам находящихся рядом людей

Блоки под капотом

Блок предохранителей

Данный блок расположен рядом с аккумуляторной батарей.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

p, blockquote 25,0,0,0,0 —>

Описание Вариант 1

p, blockquote 26,0,0,0,0 —>

F1	60А Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
F2	50А Цепь питания электро усилителя рулевого управления
F3	60АСиловая цепь генератора (соединение генератора с аккумуляторной батареей)
F4	30А Блок управления ABS
F5	40А Блок управления ABS
F6	30А Цепи системы управления двигателем

Описание Вариант 2

p, blockquote 27,0,0,0,0 —>

F1	15А Цепь электромагнитной муфты компрессора кондиционера
F2	40А Электродвигатель вентилятора отопителя
F3	Резерв
F4	50А Элемент обогрева ветрового стекла
F5	30А Электродвигатель основного вентилятора системы охлаждения
F6	30А Электродвигатель дополнительного вентилятора системы охлаждения

Находится рядом с блоком предохранителей и закрыт защитной крышкой.

p, blockquote 28,0,0,0,0 —>

Вариант 1

p, blockquote 29,0,0,0,0 —>

Назначения

p, blockquote 30,0,0,0,0 —>

1. Предохранитель цепи питания электро вентилятора правого (30 А)
2. Предохранитель цепи питания электро вентилятора левого (30 А)
3. Реле электро вентилятора правого
4. Реле дополнительное (последовательного включения электро вентиляторов левого и правого)
5. Реле электро вентилятора левого
6. Предохранитель цепи питания электро вентилятора отопителя (40 А)
7. Предохранитель цепи питания компрессора (15 А)
8. Реле электро вентилятора отопителя
9. Реле компрессора

Вариант 2

p, blockquote 31,0,0,0,0 —>

Обозначение

p, blockquote 32,0,0,0,0 —>

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Реле компрессора

p, blockquote 33,0,0,0,1 —>

Если вы хотите поделится своим опытом замены предохранителей в ладе приора, то пишите всё в комментарии.

Лада Приора Хэтчбек Притвора › Бортжурнал › Руль нового образца. Приора 2 SE. Установка

Категорически всех приветствую!

Недавно установил руль нового образца от Приоры 2 Se люкс. Отличие люксовой и нелюксовой версии заключается в цвете вставки руля. У нормы и базы она серая, у люкса черная. Теперь обо всем попорядку. Все подробно, может кому то поможет.Нам потребуются следующие инструменты:— Отвертка крестовая — Отвертка плоская — Шестигранник на 5 — Головка на 24 — Головка на 8 — Трещетка. Первым делом снимаем клемму с АКБ и ждем некоторое время, чтобы разрядился конденсатор в системе подушки безопасности.Руль устанавливаем в положение прямолинейного движения. (Наставление мурзилки) В это время крестовой отверткой откручиваем 7 винтов крепления кожуха руля.

Сняв кожух шестигранником «на 5» откручиваем 2 винта крепления подушки безопасности к рулевому колесу.

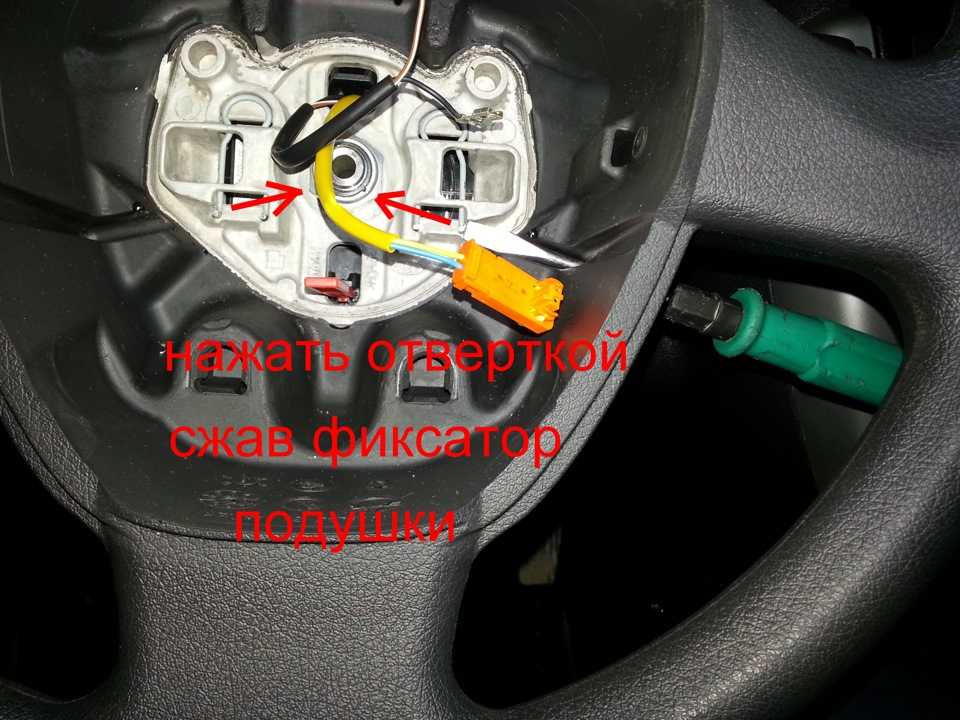

После потянув подушку безопасности на себя, поддев плоской отверткой отсоединяем разъем, далее снимаем подушку.

Откручиваем гайку крепления рулевого колеса к рулевому валу головкой на 24. Возможно потребуется помощник, тк данная гайка затянута с усилием. Открутив снимаем руль и убираем подальше. Головкой на 8 ослабляем крепление соединителя подрулевого (шлейфа), и отсоеденив разьемы подрулевых переключателей и вынув последние снимаем шлейф.

На этом разборка закончена. Пора переходить к сборке. Но перед этим несколько сравнительных фото.

Теперь о сборке. Как обычно пишут в умных книгах — сборку производить в обратном порядке. Сначала шлейф. Главное особо глубоко его на вал рулевой колонки не насаживать, хоть там и есть ограничительный выступ, но все равно при максимальном удалении работает не корректно. Лучше всего устанавливать по положению старого шлейфа.

Далее устанавливаем руль на свое место, аккуратно провздев провода в отведенные для них отверстия. После этого можно удалить предохранительную защелку. Она предназначена чтобы во время транспортировки шлейф находился в состоянии равноудаления в каждую из сторон. Если у вас нет такой, то то крутим до упора в одну сторону, потом в другую и общее число оборотов делим пополам.

Соединяем разъемы подушки и шлейфа. Там все просто. Их не перепутаешь. И тадаааамс. защелкиваем подушку в креплении руля. Руль установлен. Собираем кожух рулевой колонки и наслаждаемся обновленным салоном.

Расположение предохранителей Лада Ларгус

№	Сила тока, A	Цвет	Защищаемая цепь
F1	20	Желтый	Очиститель ветрового стекла, переключатель очистителя стекол, реле обогрева стекла двери задка
F2	5	Бежевый	Комбинация приборов, реле топливного насоса, электронный блок системы управления двигателям (ЭБУ)
F3	10	Красный	Выключатель стоп-сигнала
F4	10	Красный	Диагностический разъем, антенный блок иммобилизатора, блок управления электрооборудованием кузова
F5	—	—	Резерв
F6	—	—	Резерв
F7	—	—	Резерв
F8	—	—	Резерв
F9	10	Красный	Комбинация приборов, ближний свет левой фары
F10	10	Красный	Ближний сеет правой фары
F11	10	Красный	Комбинация приборов, дальний свет левой фары
F12	10	Красный	Дальний свет правой фары
F13	30	Зеленый	Электродвигатели стеклоподъемников задних дверей
F14	30	Зеленый	Электродвигатели стеклоподъемников передних дверей
F15	10	Красный	Электронный блок управления системой ABS, датчики ускорения, датчик угла поворота рулевого колеса
F16	15	Голубой	Электрообогрев передних сидений
F17	15	Голубой	Звуковой сигнал
F18	10	Красный	Левые фонари переднего и заднего габаритных огней
F19	10	Красный	Правые фонари переднего и заднего габаритных огней, освещение вещевого ящика, освещение комбинации приборов, выключатель аварийной сигнализации, блок управления системой отопления (кондиционирования) и вентиляции, аудиосистема, прикуриватель, выключатель центрального замка, переключатели электростеклоподъемников передних дверей, фонари освещения номерного знака, правые фонари переднего и заднего габаритных огней
F20	7,5	Коричневый	Задний противотуманный фонарь
F21	5	Бежевый	Электрообогрев наружных зеркал
F22	—	Резерв
F23	—	—	Резерв
F24	Резерв
F25	—	Резерв
F26	5	Бежевый	Система SRS
F27	20	Желтый	Электродвигатель стеклоочистителя двери задка, звуковая сигнализация, датчик ВМТ, выключатель света заднего хода
F28	15	Голубой	Блок управления электрооборудованием салона (энергосберегающий режим)
F29	15	Голубой	Блок управления электрооборудованием салона, диагностический разъем
F30	20	Желтый	Блок управления электрооборудованием салона
F31	15	Голубой	Противотуманные фары, реле противотуманных фар
F32	30	Зеленый	Обогрев стекла двери задка
F33	—	Резерв
F34	—	Резерв
F35	—	Резерв
F36	30	Зеленый	Электродвигатель системы отопления, кондиционирования и вентиляции
F37	5	Бежевый	Электропривод наружных зеркал заднего вида
F38	15	Голубой	Аудиосистема, прикуриватель
F39	10	Красный	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Как обмануть систему безопасности авто?

Предположим, что подушка руля на автомобиле сработала, и владелец авто не желает затрачиваться на восстановление системы пассивной безопасности.

Как срабатывает система пассивной безопасности смотрите здесь .

Рассмотрим, что ему делать, чтобы обмануть свой автомобиль и лампа погасла.

Первое, что нужно сделать – это приобрести муляж на руль. После выстрела подушки рулевая крышка тоже отлетит. Чтобы восстановить презентабельный вид салона, следует купить муляж крышки, который будет прикрывать место расположения подушки.

С внешним видом разобрались, салон смотрится, как будто все в порядке. Теперь перейдем непосредственно к тому, как убрать свечение лампы на приборной доске.

Здесь можно поступить несколькими способами. Разберем их на примерах автомобилей.

Первый метод.

Первый способ рассмотрим на примере автомобиля BMW E-39, знаменитой 5-й серии. Чтобы погасить сигнальную лампу системы безопасности можно использовать реле времени.

Данное реле просто через определенный промежуток времени обесточит лампу. Все достаточно просто – после включения зажигания лампа загорится, но потухнет через 5-7 секунд.

Сейчасчитают Незаконно отказали в техосмотре: как доказать свою правоту

1.5k

Запись с видеорегистратора – как правильно оформить и использовать в суде

1.1k

То есть, будет полная эмуляция штатной работы системы пассивной безопасности, но при этом она работать не будет, и при подключении сканера на его дисплей выведутся ошибки, указывающие на сбой в системе.

Само реле стоит недорого и подключить его не составит труда даже при незначительных знаниях в автоэлектрике.

Всего лишь нужно подключить реле к замку зажигания БМВ, чтобы запитать его, а также к сигнальной лампе или светодиоду.

Второй метод.

Второй способ еще более дешевый, но при его использовании сканер ошибки распознавать не будет. Рассмотрим мы данный способ на примере Reno Megane 2.

Предположим, что на данном авто сработала подушка, после чего на приборной панели горит сигнальная лампа. Чтобы устранить данную проблему понадобиться всего лишь резистор с определенным сопротивлением.

Суть такова – исправный пиропатрон подушки имеет сопротивление, по которому блок управления определяет, исправен ли он. После срабатывания сопротивления от него нет, и блок выдает ошибку и включает лампу.

Чтобы обмануть систему достаточно всего лишь создать сопротивление, для этого и нужен резистор.

Стоит отметить, что на Reno Megane 2 разных годов выпуска сопротивление пиропатрона может отличаться. На некоторых авто оно составляет 2,4 Ома, на других – 2,7 Ом.

Чтобы точно определить данное значение, можно подключить сканер, и узнать сопротивление другой подушки безопасности – не сработавшей в результате удара. Или это можно сделать заблаговременно на своем авто.

Затем просто подбирается резистор и подключается в проводку, ведущую к сработанному пиропатрону.

После этого остается лишь сканером почистить память блока управления, чтобы он резистор воспринял как новый пиропатрон.

DTC Ошибки работы кузовных систем B1042

На нашем ресурсе имеется возможность задавать вопросы и делиться собственным опытом по устренению неисправностей связанных с ошибкой B1042. Задав вопрос в течении нескольких дней Вы сможете найти ответ на него.

Принимая во внимание тот факт, что OBD2 ошибки работы двигателя или других электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, и то что разных марках и моделях автомобилей одна и таже ошибка может возникать как следствие неисправности абсолютно разных элементов электронной системы мы создали этот алгоритм помощи и обмена полезной информацией. Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель)

Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и таже

Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и таже.

Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.

Вот пару общих примеров. Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, так как он анализирует (выдает некие параметры или значения), а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.

Еще один момент который хотелось бы отметить — это специфика той или иной марки и модели. Поэтому узнав ошибку работы двигателя или дрогой системы Вашего автомобиля не спешите делать поспешных решений, а подойдите к вопросу комплексно.

Наш форум создан для всех пользователей, от простых автолюбителей до профессиональных автоэлектриков. По капле от каждого и всем будет полезно.

Lada Priora может быть оборудована системой надувных подушек безопасности (СНПБ). Ее наличие подтверждается надписью «AIRBAG» на руле или торпедо. Состояние СНПБ контролируется сигнализатором диагностики (символ оранжевого цвета), расположенным в комбинации приборов, который после включения зажигания, при отсутствии неисправностей, должен включиться на 3-4 секунды и выключится. Постоянное горение индикатора после включения зажигания указывает на то, что блок управления СНПБ находится в заблокированном состоянии. Чтобы определить причину неисправности необходимо выполнить диагностику.

В системе НПБ имеется неисправность, если:

• лампа подушек безопасности повторно включается после 3-4-х секундного горения при включении зажигания или во время движения автомобиля и горит до устранения неисправности;
• при включении зажигания индикатор не включается.

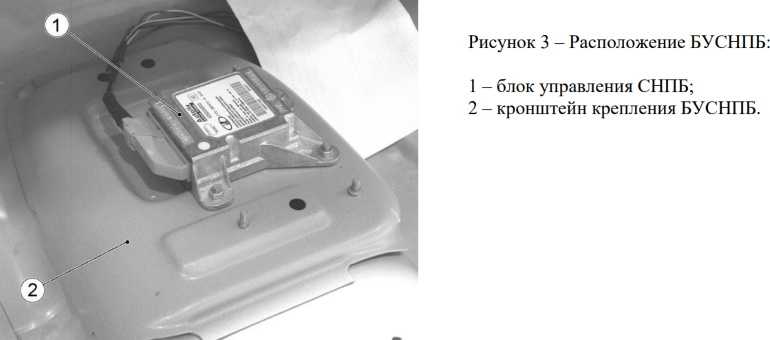

Где находится блок управления системой надувных подушек безопасности (БУСНПБ):

Блок управления СНПБ закреплен тремя гайками на кронштейне на тоннеле пола и расположен под консолью панели приборов, под ковриком пола:

Блок управления осуществляет диагностику СНПБ, отображая состояние системы на сигнализатор диагностики, и имеет программное обеспечение для запоминания кодов неисправностей и поддержки диагностического канала обмена данными по «К» — линии по ISO 9141.

Схема электрических соединений одноканальной СНПБ автомобиля LADA Priora:

Назначение выводов (распиновка) блока управления СНПБ:

1 — НПБ водителя, контакт «-«2 — НПБ водителя, контакт «+»3 — НПБ пассажира, контакт «-«4 — НПБ пассажира, контакт «+»7 — Преднатяжитель РБ пассажира, контакт «-«8 — Преднатяжитель РБ водителя, контакт «+»9 — Преднатяжитель РБ водителя, контакт «-«10 — Сигнализатор диагностики в комбинации приборов11 — Общий провод (масса)25 — К клемме «15» выключателя зажигания30 — Преднатяжитель РБ пассажира, контакт «+»46 — Контакт «М» диагностической колодки (К-линия)

Общие правила демонтажа подрулевого шлейфа

Перед демонтажем конструкции необходимо ознакомиться с последовательностью работ. Инструкции по демонтажу для распространенных марок авто можно найти в интернете. Если такие сведения в сети отсутствуют, следует руководствоваться следующими общими правилами:

1. Перед произведением работ необходимо установить рулевое колесо в среднее (нулевое) положение. Если в инструкции указано сместить руль в определенное положение (например, некоторые модели VW), следует выполнить смещение, одновременно нанеся метки на руль и защиту рулевой колонки.

2. Далее следует приступить к разборке кожуха колонки. Помимо саморезов она крепится на защелках, поэтому разбор необходимо производить в теплом помещении, чтобы их не заломать.

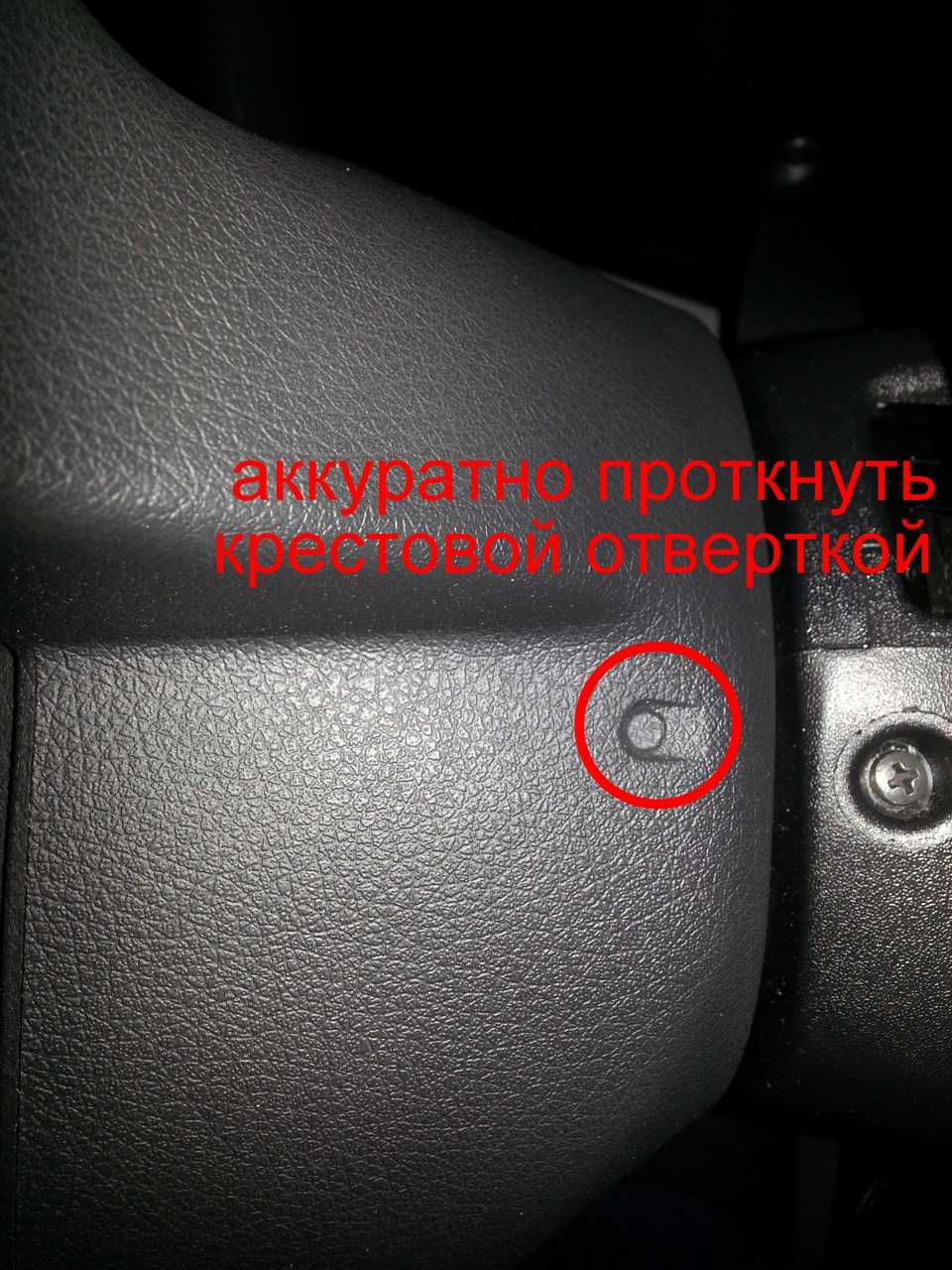

3. На внутренней стороне руля может быть предусмотрено специальное крепление подушки безопасности.

Демонтировать подушку безопасности следует с особой осторожностью. Лучше в этот момент воспользоваться помощью

Часто после откручивания крепления она сразу «отваливается», так как дополнительных элементов крепежа (направляющих, скоб и др.) не имеется. Если подушка оторвется от проводки, она придет в негодность. Напомню, что работу с подушкой необходимо производить при отключенной клемме АКБ.

4. После освобождения конструкции руля приступают к откручиванию болта его крепления. Перед его откручиванием обязательно наносят риски на рулевой вал и рулевую втулку, чтобы не было проблем с дальнейшей корректной установкой руля.

5. Дальнейший этап – снятие «стрекозы» (блоков подрулевых переключателей света, стеклоочистителей, поворотников и др.) Перед этим необходимо отсоединить все разъемы к ним. В некоторых моделях авто шлейф можно снять, не демонтируя «стрекозу».

6. Обычно подрулевой шлейф крепится на скобах, иногда находится под пластмассовой защитой.

7. Итак, подрулевой шлейф в руках. Сначала производят визуальный осмотр. Если сам шлейф пожеван, оборван либо нарушена его целостность, то, скорее всего, его необходимо менять, лучше в сборе. Если он имеет незначительные повреждения, можно отремонтировать. Самостоятельно ремонтировать шлейф без специального опыта не советую. Можно отнести к специалистам по ремонту мобильной техники или ноутбуков. Они на этом не один шлейф съели. Можно, конечно навесить пару припойных «соплей» при помощи флюса из таблетки аспирина, но не факт, что такой контакт прослужит долго.

Значение целостности облицовочной крышки

очень важно, чтобы вкладыш, закрывающий саму подушку безопасности, был в целости и сохранности. Назначение этой детали ранее – закрыть сложенный элемент на подушку в обычное время, и он лопнет при заполнении газом в момент удара

Произойдет это по структурному шву – он расположен по тыльной стороне самой крышки.

Элемент, управляющий самой подушкой безопасности, расположен за консолью панели приборов. Его расположение прямо под ковриком. Обычно он хорошо фиксируется минимум тремя гайками и включает в себя следующие элементы:

• электронная схема, генерирующая сигналы для управления.
• датчик ускорения;

Последний будет отправлять необходимые команды соответствующим модульным элементам самих подушек и ремней безопасности приора. На ремне безопасности активируется преднатяжитель ремня безопасности.

Сам блок управления предназначен для преобразования и обработки информации, поступающей непосредственно от датчика, отвечающего за ускорение. В дальнейшем он будет формировать сигнал электрического происхождения, отправляемый на предохранитель.

Блок управления системой подушек безопасности LADA Kalina II и Granta

Сопротивление цепи подушки безопасности водителя включает сопротивление запала-воспламенителя, сопротивление проводов к МНПБВ и сопротивление катушки соединителя с устройством вращающимся приблизительно 1 Ом. Если блок управления находится в заблокированном состоянии, о чем свидетельствует мигание сигнализатора после включения зажигания, его необходимо разблокировать с помощью диагностического прибора. Блок управления подушками безопасности гранта газогенератор состоит из корпуса, наполненного твердым пиротехническим веществом, и запала-воспламенителя.

В нем газ производится при сгорании пиротехнического вещества. Применяется в модуле надувной подушки безопасности водителя.

Блок управления подушками безопасности ВАЗ-2190 Granta*** 21900-3824010-00

Гибридный блок управления подушками безопасности гранта состоит из корпуса, наполненного сжатым инертным газом и пиротехническим веществом, и запала-воспламенителя. Применяется в модуле надувной подушки безопасности пассажира. Запал-воспламенитель — устройство с электрическим сопротивлением и пиротехническим веществом. После получения электрического сигнала от БУСНПБ электрическое сопротивление разогревается и воспламеняет пиротехническое вещество запала-воспламенителя с последующим воспламенением основной массы пиротехнического вещества газогенератора.

Надувная подушка безопасности — мешок из синтетического материала, вмонтированный в корпус модуля, наполняющийся газом блок управления подушками безопасности гранта давлением при срабатывании модуля. Надувная подушка безопасности сложена специальным образом и закрыта облицовочной крышкой. Облицовочная крышка — деталь, закрывающая надувную подушку безопасности и разрывающаяся при наполнении подушки газом вдоль конструктивного шва, расположенного с обратной стороны крышки.

Блок 2 управления СНПБ закреплен тремя гайками 3 на кронштейне 4 на тоннеле пола и расположен под консолью панели приборов, под ковриком пола. В состав БУСНПБ входят датчик ускорения и электронная схема формирования сигнала управления, подаваемого на модуль надувной подушки безопасности.

Блок управления преобразует и обрабатывает информацию, поступающую от датчика ускорения, блок управления подушками безопасности гранта в самом блоке, и формирует электрический сигнал на запал-воспламенитель газогенератора модуля надувной подушки безопасности. Блок управления осуществляет диагностику СНПБ, отображая состояние системы на сигнализатор диагностики, и имеет программное обеспечение для запоминания кодов неисправностей и поддержки диагностического канала обмена данными по шине «CAN».

Рулевое колесо конструктивно содержит кронштейн 1 для крепления модуля надувной подушки безопасности водителя.

Итоги

Если сработала подушка безопасности, эксплуатация автомобиля или самостоятельный ремонт часто приводит к трагедии на дороге.

Чтобы исключить проблемы, стоит обратиться к официальному дилеру, который после полной диагностики произведет замену вышедших из строя элементов.

В противном случае нет гарантий, что подушка безопасности сработает при ДТП и спасет жизнь.

Система пассивной безопасности (SRS) автомобиля Лада Гранта объединяет в комплексе инерционные ремни безопасности для водителя и всех пассажиров и подушки безопасности.

На автомобиль Лада Гранта в зависимости от комплектации устанавливают одну (для водителя) или две (для водителя и переднего пассажира) подушки безопасности.

Ремни безопасности для водителя и переднего пассажира могут быть оснащены пиротехническими преднатяжителями, установленными в инерционных катушках ремней.

Примечание:

Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля Лада Гранта водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем человеку. Кроме того, ремнями безопасности обязательно должны быть пристегнуты пассажиры на заднем сиденье. При аварии непристегнутый пассажир на заднем сиденье может нанести травмы и серьезные увечья всем пассажирам, находящимся в салоне автомобиля Лада Гранта.

Не устанавливайте или не размещайте какие-либо аксессуары на панели приборов перед передним пассажиром. Они могут резко прийти в движение и нанести травмы при раскрытии подушки безопасности.

Раскрытие подушек безопасности может сопровождаться громким шумом и распространением по салону тонкодисперсного порошка. Это нормальное явление, так как подушки безопасности в нерабочем состоянии упакованы в этот порошок. Порошок, появившийся во время раскрытия подушек, может вызвать раздражение кожи или органов зрения, усилить астматическую реакцию отдельных людей. После дорожно-транспортного происшествия, которое сопровождалось раскрытием подушек безопасности, всегда тщательно промывайте все открытые участки кожи теплой водой с туалетным мылом.

Система подушек безопасности SRS предназначена для их раскрытия только в том случае, когда сила фронтального удара достаточно велика и его направление составляет с продольной осью автомобиля угол не более 30°. Кроме того, она является системой одноразового применения. Передние подушки безопасности не предназначены для раскрытия в случае бокового столкновения, удара сзади или переворачивания автомобиля.

Согласно Правилам дорожного движения, детей в возрасте младше 12 лет следует перевозить в автомобиле Лада Гранта в специальных детских креслах, которые должны быть надежно зафиксированы на сиденье автомобиля.

В систему SRS входят следующие элементы:

— модуль подушки безопасности водителя, расположенный в ступице рулевого колеса;

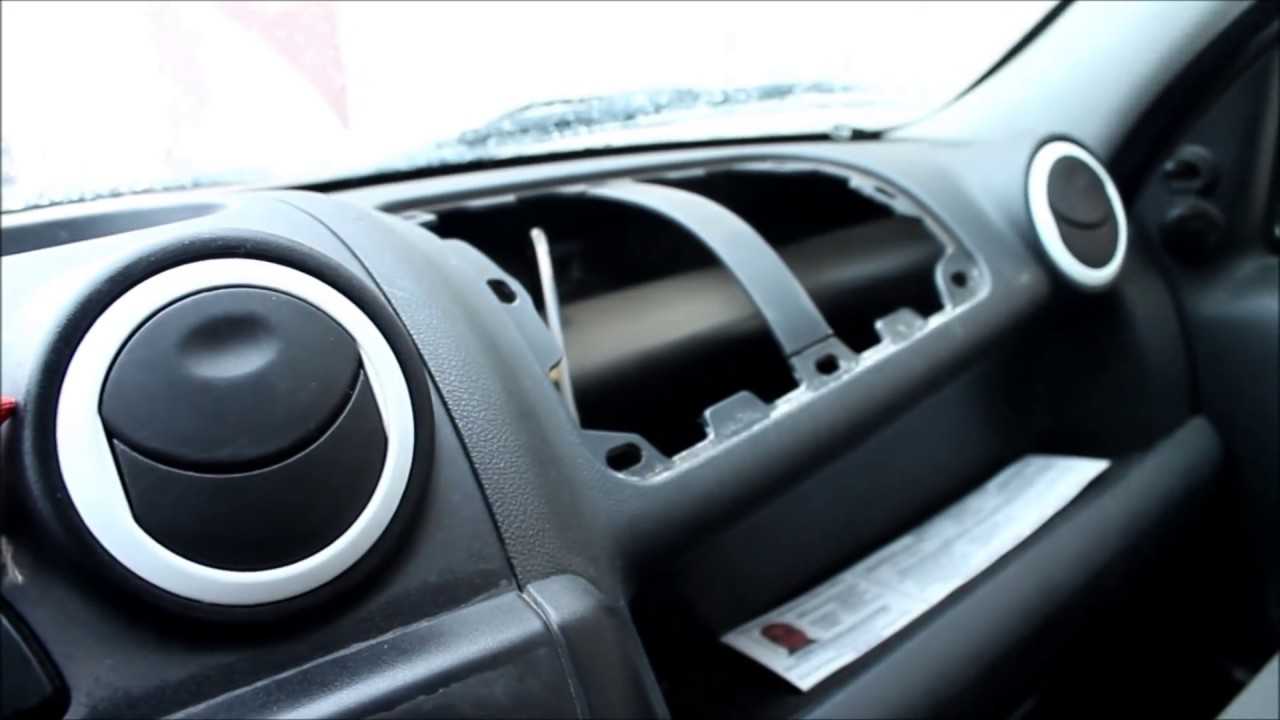

— модуль подушки безопасности переднего пассажира, расположенный в верхней правой части передней панели (над перчаточным ящиком);

— инерционные ремни безопасности для водителя и переднего пассажира;

— инерционные ремни безопасности для пассажиров заднего сиденья. При фронтальном ударе ремни блокируются в катушках, исключая дальнейшее перемещение водителя и пассажиров по инерции вперед и получение травм от сработавшей подушки безопасности;

— подголовники, установленные на спинках сидений. Подголовники предотвращают повреждение шейных позвонков людей, сидящих в автомобиле, при сильном ударе сзади и при срабатывании подушек безопасности. Подголовники можно регулировать по наклону и по высоте.

Примечание:

Оптимальным считается такое положение подголовника, при котором его верхняя кромка расположена на одном уровне с верхней частью головы. Для людей очень высокого роста поднимите подголовник в крайнее верхнее положение, для людей очень низкого роста опустите подголовник в крайнее нижнее положение.

— сигнализаторы системы пассивной безопасности, расположенные в комбинации приборов:

Сигнализатор непристегнутого ремня безопасности водителя

Сигнализатор неисправности подушки безопасности

Примечание:

При загорании сигнализатора немедленно обратитесь в специализированный автосервис. Помимо возможного отказа в аварийной ситуации, подушка безопасности может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
