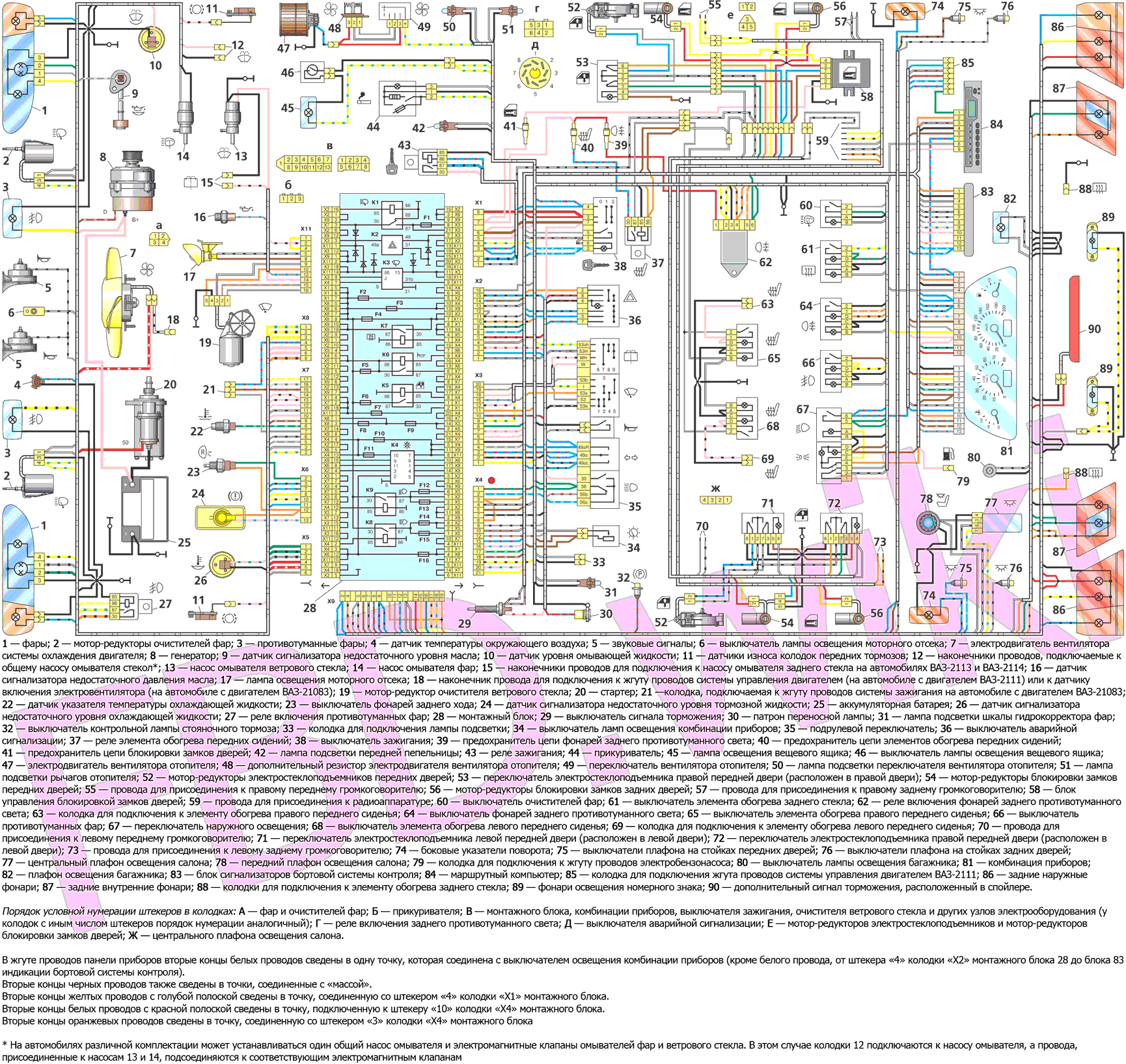

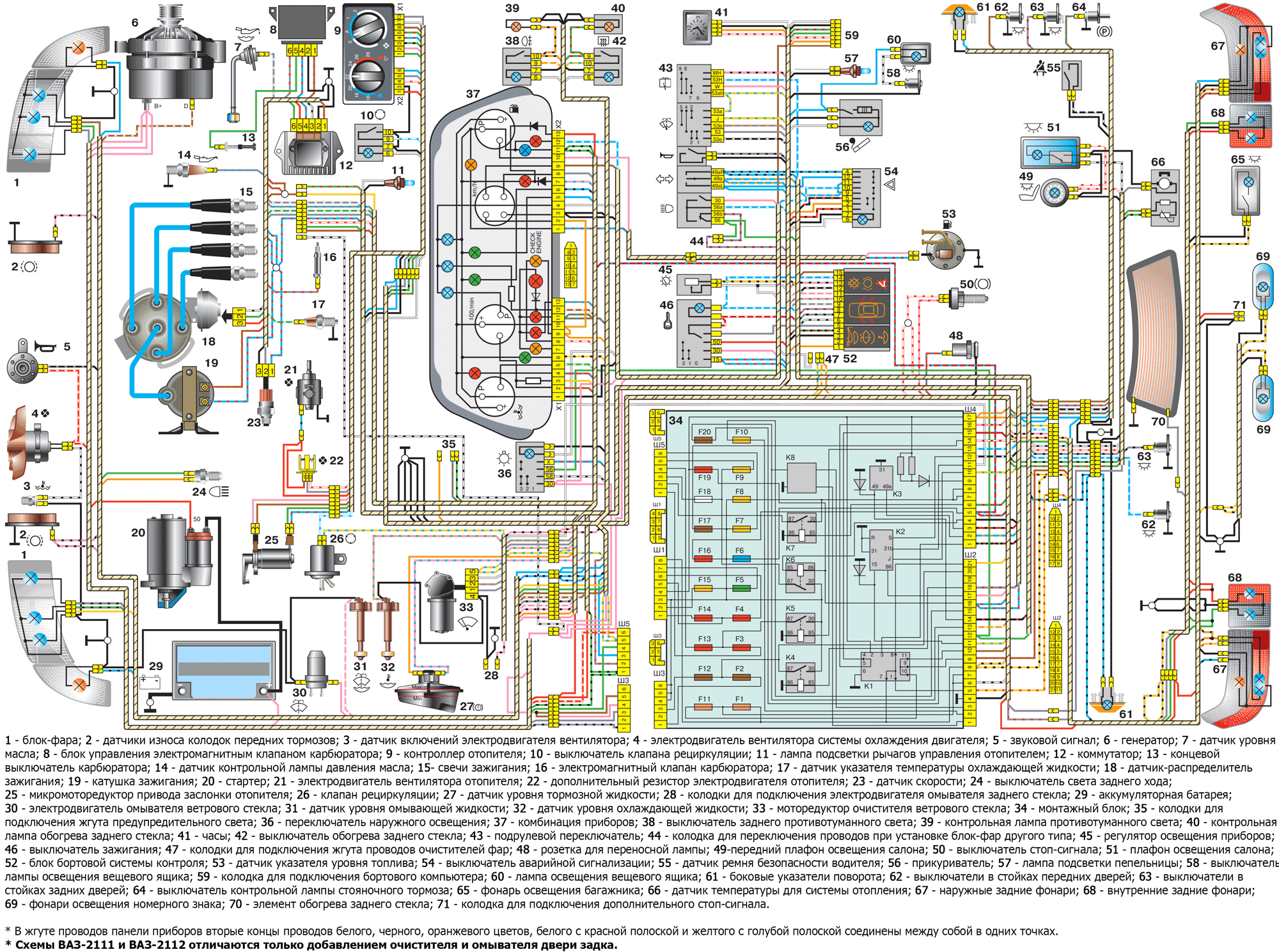

Блок предохранителей ваз 2111 инжектор 8 клапанов

Рено сандеро 1

Блок в салоне

Он находится в торце панели приборов.

Схема

Расшифровка

F01 (20A)	Очиститель ветрового стекла; обмотка реле обогрева заднего стекла
F02 (5A)	Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20A)	Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A)	Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10A)	Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10A)	Лампы головного света правой блок-фары (ближний свет)
F11 (10A)	Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10A)	Лампы головного света правой блок-фары (дальний свет)
F13 (30A) и F14 (30A)	Цепи электро стеклоподъемников задних и передних дверей соответственно
F15 (10A)	ЭБУ АБС
F17 (15A)	Сигнал
F18 (10A)	Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5A)	Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5A)	Лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5A)	Цепь элементов обогрева наружных зеркал заднего вида
F28 (15A)	Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15A)	Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20A)	Силовая цепь центрального замка
F31 (15A)	Цепь обмотки реле К8 противотуманных фар
F32 (30A)	Силовая цепь реле обогрева заднего стекла
F36 (30A)	Силовая цепь реле К1 вентилятора отопителя
F37 (5A)	Цепи электроприводов наружных зеркал заднего вида
F38 (10A)	Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 (30A)	Цепь обмотки реле К1 вентилятора отопителя

Посмотрите видео пример доступа к блоку, а так же замены предохранителя прикуривателя.

Блок под капотом

Схема

Обозначение предохранителей

F01 (60A)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A)	Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A)	Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A)	Не используется
F06 (60A)	Цепь электропитания блока предохранителей в салоне
F07 (40A)	Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A)	Цепи ЭБУ АБС

Назначение реле

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора.
  См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

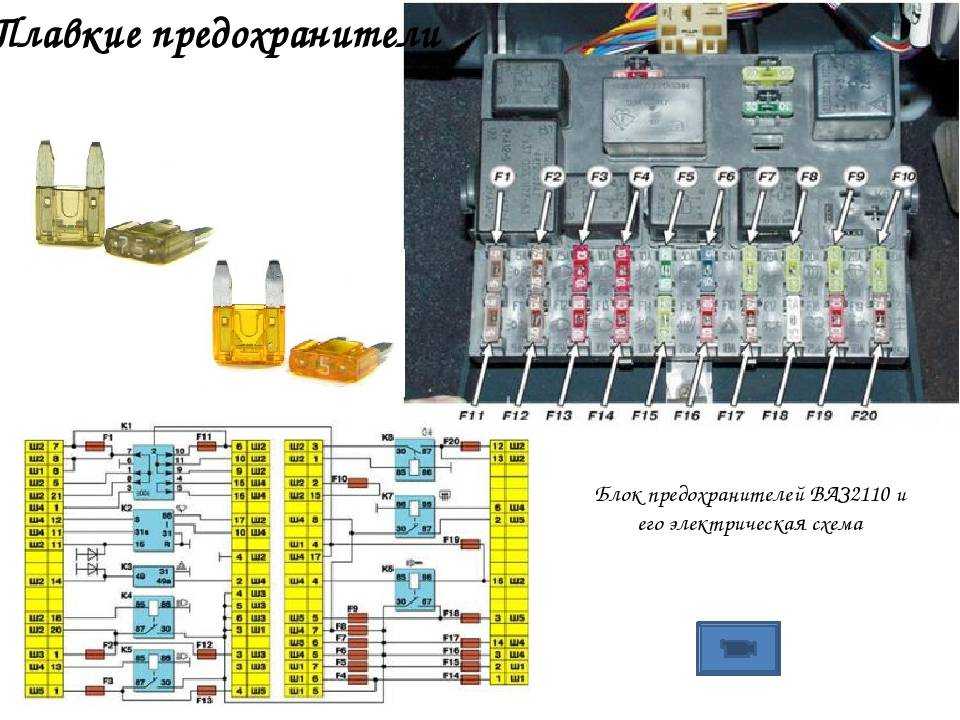

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

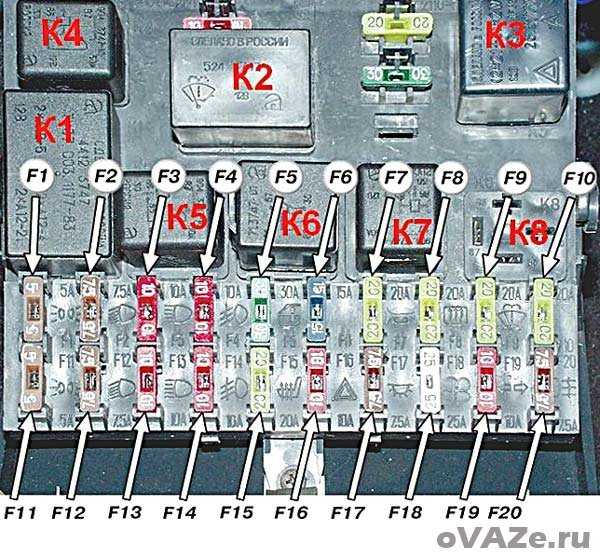

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

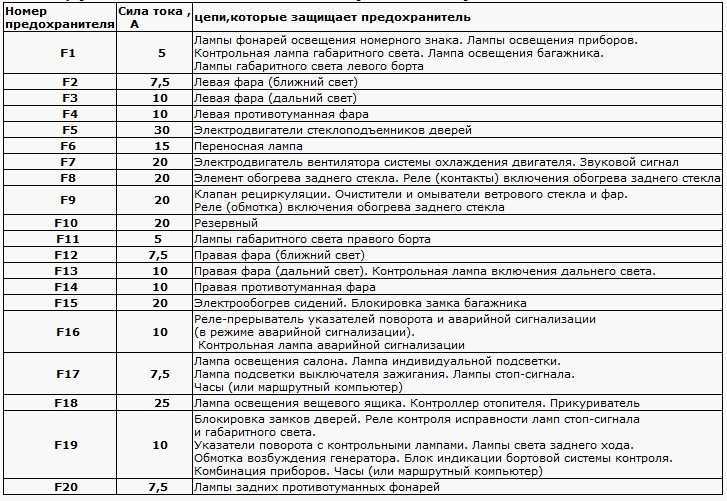

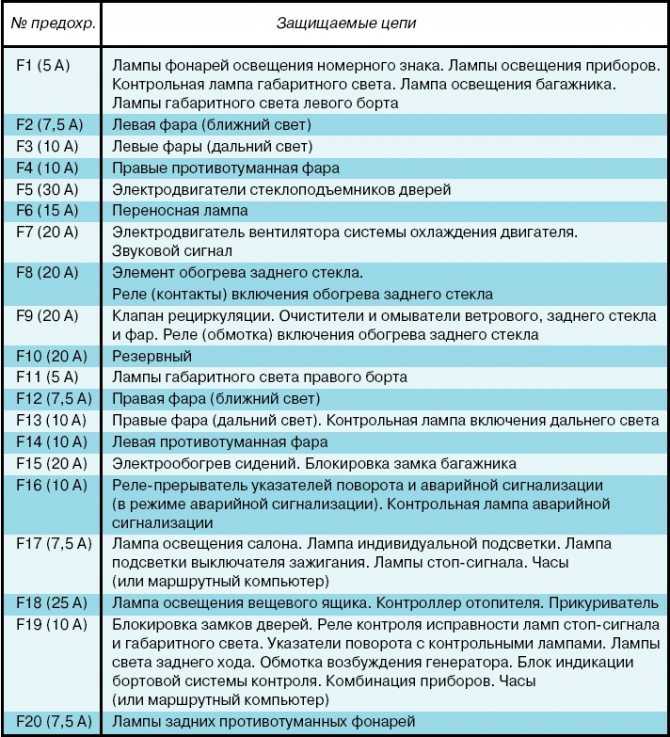

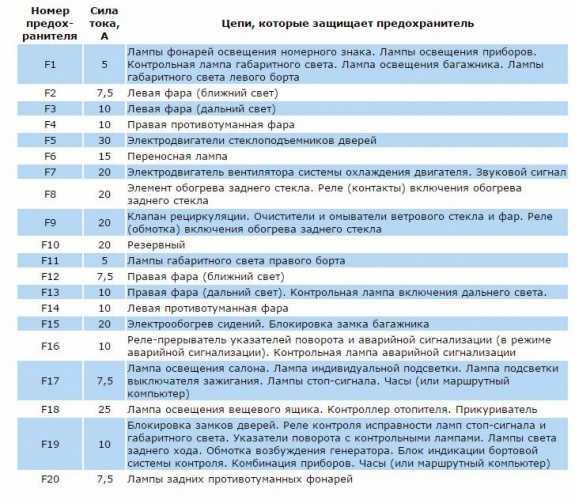

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока

Назначение предохранителей

Назначение реле

Предохранители Рено Сандеро схема, блок предохранителей

Защита в автомобиле

Каждому предохранителю Сандеро отводится строго определенная силовая или вспомогательная электрическая цепь. При появлении повышенных значений тока он защищает оборудование и провода автомобиля путем перегорания.

Перегорание определенного предохранителя будет указывать на потенциальное место проводки с возможным коротким замыканием.

БП под капотом

Монтажный блок размещается слева от аккумулятора. Содержит компоненты защиты силовых цепей Рено и систем контролирующих работу двигателя.

БП моторного отсека предназначен для защиты:

• Замка зажигания и скоммутированных с его помощью потребителей;
• Электропитания ЭБУ для блока управления двигателем;
• Силовых реле вентиляторов и питания главного реле;
• Электроснабжения блока предохранителей возле панели приборов;
• Реле кондиционера, насосов топлива и омывателя фар.

БП под торпедой

Монтажный БП предназначен защищать:

• Системы освещения;
• Сигнализации;
• Электропитания узла приборов;
• Электропитания ЭБУ для блока контроля двигателя;
• Проводки обогрева и прикуривателя;
• Электроприводов и обмоток реле.

Для слаботочных цепей Рено нет необходимости использовать более сложные защитные элементы. Плавкие предохранители хорошо себя оправдывают и просто меняются в дорожных условиях. Для мощных потребителей обогрева, вентиляторов отопителя и охлаждения двигателя предусматривается подключение посредством мощных контактов реле.

Замена

Перед началом проведения работ по замене следует убедиться в неисправности детали с помощью прибора. При снятии перемычек требуется обязательное отключение «минусовой» клеммы на выводах аккумуляторной батареи. Перед установкой новых элементов требуется грамотно определить и устранить причину неисправности.

https://youtube.com/watch?v=78_r3okgxCQ

Для извлечения перемычки малых размеров потребуется помощь пинцета-съемника, размещенного на крышке сборки салона и имеющего специальные концы. Предохранительные элементы большого размера легко вынимаются пальцами. В случае плотной посадки и затруднений с извлечением допускается аккуратное поддевание отверткой с тонким шлицом.

Проверить блок в отсеке мотора нетрудно при отведении фиксатора крышки. После снятия крышки неисправный элемент иногда виден визуально — обрыв плавкой перемычки. Защитный блок предохранителей торпеды доступен путем поддевания крышки до расцепления с защелками.

При малейших неполадках в цепях рекомендуется проверить цепь прикуривателя и устранить неполадку. Стандартная маркировка элемента защиты красного цвета — F38 (10 A). В этот контур электропитания входит головное устройство звуковоспроизведения (автомагнитола). Электрическая схема подключается от замка центрального зажигания.

Общие рекомендации по поиску неисправностей, связанных с перегоранием предохранителей

1. Если вышли из строя несколько систем электрооборудования Лансер 10, то, вероятнее всего, отказал один из предохранителей, установленных на положительной клемме аккумулятора, либо в блоке подкапотного пространства.
2. В случае отказа запуска двигателя, следует проверить предохранители, обозначенные ECU.
3. Проверку предохранителей следует производить мультиметром, включенным в режим «прозвонки» (зуммер). Предохранитель обязательно должен быть демонтированным из штатного места. Не следует доверять визуальному методу проверки. В крайнем случае, можно поменять местами предохранители одинакового цвета (номинала). Нельзя одновременно доставать несколько предохранителей для проверки.

Допускается увеличивать номинал предохранителя прикуривателя в случае питания автогаджетов до 25 Ампер.

ЭЛЕКТРОСХЕМА RENAULT SANDERO — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

Цветные элетросхемы для Renault Sandero. На автомобили устанавливают двигатели рабочим объемом 1,4 и 1,6 л. Внешне двигатели идентичны и отличаются лишь радиусом кривошипа коленчатого вала и высотой блока цилиндров. Коробка передач пятиступенчатая механическая. Коробки передач, устанавливаемые на автомобили с двигателями рабочим объемом 1,4 и 1,6 л, практически одинаковы по конструкции, имеют одинаковые передаточные числа и различаются только размерами картера сцепления, что обусловлено применением на этих двигателях сцеплений разного диаметра. Каждый элемент схемы содержит подробный перечень компонентов соответствующего узла электрооборудования Рено Сандеро.

Схема предохранителей и реле Renault Sandero

Блок реле и предохранителей в моторном отсеке:

Блок предохранителей в салоне:

Схема соединений переднего жгута проводов кузова

Схема соединений жгута проводов Renault Sandero двигателя 1,4-1,6

Схема соединений заднего жгута проводов кузова Рено Сандеро

Электрооборудование автомобиля Шевроле-Нива

Провода и предохранители

Электрооборудование выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода.

Большинство изделий электрооборудования работает при включенном выключателе зажигания. Независимо от выключателя зажигания работают: контрольная лампа включения автомобильной противоугонной системы, блокировка замков дверей, сигнализация дальним светом фар, сигналы торможения, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал и подкапотная лампа.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в табл. 7-1 цепи, которые защищает данный предохранитель.

В табл. 7-1 дано назначение каждого предохранителя, но на конкретной модели автомобиля могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

На всех схемах, приведенных в разделе «Электрооборудование» цвет проводов обозначается буквами, причем первая буква – это цвет самого провода, а вторая – цвет полоски на проводе (табл. 7-2).
Цепи, защищаемые плавкими предохранителями

№ предохранителя	Защищаемые цепи
F1 (5 А)	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Лампы габаритного света левого борта.
F2 (7,5 А)	Левая фара (ближний свет).
F3 (10 А)	Левая фара (дальний свет). Контрольная лампа дальнего света фар в комбинации приборов.
F4 (10 А)	Резервный.
F5 (30 А)	Реле электростеклоподъемников передних дверей. Электростеклоподъемники передних дверей.
F6 (15 А)	Блок управления блокировки замков дверей.
F7 (20 А)	Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8 (20 А)	Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F9 (20 А)	Реле обогрева заднего стекла (обмотка). Дополнительное реле. Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла. Переключатель очистителей и омывателей ветрового и заднего стекла. Электродвигатель очистителя заднего стекла.
F10 (20 А)	Резервный.
F11 (5 А)	Лампы габаритного света правого борта.
F12 (7,5 А)	Правая фара (ближний свет). Моторедукторы корректоров света фар.
F13 (10 А)	Правая фара (дальний свет).
F14 (10 А)	Резервный.
F15 (20 А)	Резервный.
F16 (10 А)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
F17 (7,5 А)	Плафон освещения салона. Плафон индивидуальной подсветки. Лампы стоп-сигнала. Контрольная лампа неисправности системы управления двигателем.
F18 (25 А)	Переключатель электродвигателя отопителя. Электродвигатель отопителя.
F19 (10 А)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа включения габаритного света в выключателе наружного освещения. Лампы указателей поворота . Контрольные лампы указателей поворота в комбинации приборов. Комбинация приборов. Контрольная лампа включения дифференциала .
F20 (7,5 А)	Резервный.

Обозначение цвета проводов

Буква	Цвет	Буква	Цвет	Буква	Цвет
Б	Белый	К	Коричневый	С	Серый
Г	Голубой	О	Оранжевый	Ч	Черный
Ж	Желтый	П	Красный
З	Зеленый	Р	Розовый

Предупреждения!

При ремонте автомобиля и системы электрооборудования автомобиля необходимо обязательно отсоединять провод от клеммы «минус» аккумуляторной батареи.

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ремонт прикуривателя

Для того, чтобы выявить причины потери работоспособности прикуривателем, необходимо его разобрать. Для начала следует визуально осмотреть тыльную сторону.

Осмотр демонтированного прикуривателя

Обычно поломка связана с перегоранием проводка, входящего в конструкцию прикуривателя. Обнаружить данную неисправность можно по вспучиванию изоляции проводника, как показано на рисунке ниже.

Обнаружение неисправности

С помощью накидного ключа требуется разобрать тыльную часть.

Разбор прикуривателя

Сгоревший проводок следует полностью убрать. Для этих целей можно воспользоваться плоскогубцами или отверткой.

Процесс вынимания остатков сгоревшего провода с клеммы

Для восстановления работоспособности прикуривателя необходимо произвести замену выгоревшего проводника.

Вид замены	Примечание
Оригинал	Дорого и сложно найти.
Медный провод	Выдерживает большой ток. Долговечно, но в случае замыкания, произойдет повреждение электропроводки прикуривателя. При наиболее неблагоприятном стечении обстоятельств возможно возгорание автомобиля.
Олово	Имеет большое сопротивление.
Предохранитель	Сложность монтажа.

Наиболее простым вариантом замены является медный провод. Его необходимо зачистить и установить взамен демонтированного проводника.

Медный провод, выступающий в качестве замены

До начала полной сборки необходимо проверить работоспособность прикуривателя.

Завершение ремонта с использованием медного проводника

Некоторые советы при работе на электрических цепях автомобиля

• в случае необходимости снятия перегоревшей вставки нельзя использовать металлические отвертки или другие предметы. Постарайтесь их избежать, в противном случае может возникнуть короткое замыкание в цепи электрооборудования;
• не рекомендуется отсоединять клеммы аккумуляторной батареи, когда двигатель работает и не заглушен. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
• если возникает необходимость провести электросварочные работы на корпусе автомобиля, то соединительные клеммы АКБ и генераторной установки должны быть отключены, а также отсоединяется ЭБУ двигателя;
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Нарушение целостности некоторых плавких вставок невозможно определить визуально. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой-пробником. Как это работает? Предполагаемый сгоревший предохранитель вынимают из цепи. На его место подключается лампа. Если она начинает мигать, значит, в основном жгуте проводов есть замыкание. Возможно в каком-то из проводов пробило изоляцию.

Используя эту лампу-пробник, можно проверить электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

Предохранительный блок в салоне

Находится он в нижней части торпеды в левой ее стороне у водительского места и прикрыт пластиковой крышкой. Рядом с блоком можно увидеть ручку открытия капота.

Система предохранителей несет ответственность за работу:

• световой сигнализации
• охранной системы авто
• отопительной печки и прикуривателя
• электрического оборудования (кондиционер, стеклоподъемники дверей, задний стеклоочиститель, дальний и ближний свет фар, указатели поворотов)

За работу прикуривателя отвечает элемент F33.

На электрических цепях небольшой мощности в автомобиле Рено Сандеро применяют простейшие плавкие вставки, а для более мощных используют реле.

Назначение предохранителей автомобиля Тойота Камри 40 и схема их размещения в блоках

Блок предохранителей под капотом Предохранитель, по сути, состоит из корпуса, в котором размещены контакты, а между ними натянут тонкий металлический проводник. Каждый элемент электрооборудования автомобиля защищен таким индивидуальным плавким элементом, который, при возникновении короткого замыкания, перегорает, тем самым размыкая цепь передачи тока и предотвращая возгорание. Предохранители рассчитаны на разную силу тока, передаваемую через проводник. Эта сила отражается в номинальном значении такой пробки. Более мощные потребители энергии защищены специальными реле.

Для удобства использования плавкие перемычки с разным номиналом имеют разные цвета. Например, максимальное значение тока, питающего прикуриватель в машинах Камри, составляет 20А, поэтому корпус предохранителя с таким показателем имеет желтый цвет.

Если в автомобиле внезапно перестал работать один из электроприборов, не спешите расстраиваться и делать поспешные выводы о поломке устройства. С большой долей вероятности в блоке просто перегорел плавкий элемент, который защищает эту цепь. Чтобы разобраться, какая из перемычек отвечает за то или иное устройство либо электрическую систему, нужно внимательно изучить схему предохранителей Камри 40, где также указано назначение каждой вставки.

Расположение второго блока предохранителей

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется. Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.
