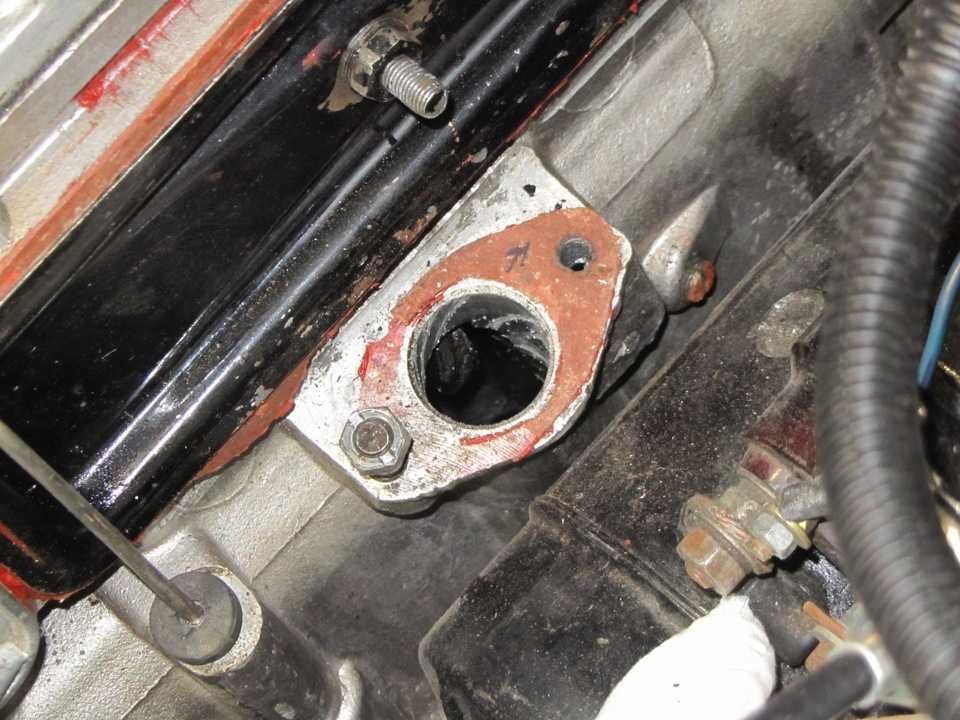

Как установить привод трамблера на двигателе змз 402

Настройка зажигания

Если у вас в системе зажигания все исправно, и вы просто ищите информацию о том, как настроить зажигание в Волге, а рассказы о том, как оно устроено вам не интересны, прочтите только первый блок. Если же вы новичок, прочтите текст до конца. Надеюсь он снимет многие ваши вопросы в дальнейшем.

Для настройки нам потребуется: кривой стартер, ключ на 10, бумажка и свечной ключ. Этим вполне обойдемся.

В случае, если мы выставляем зажигание после снятия и установки привода трамблера, порядок действий следующий.

Ставим машину на ручник.
Выворачиваем свечу первого цилиндра, плотно затыкаем отверстие в головке бумажкой.
Теперь, проворачивая коленчатый вал двигателя кривым стартером или за лопасти вентилятора (делаем это осторожно, чтобы их не обломить), ждем пока нашу бумажную пробку не выбьет. При этом метка на шкиве коленвала должна примерно совпасть с третьей меткой на передней крышке двигателя

Теперь мы точно знаем, что первый цилиндр достиг верхней мертвой точки в конце такта сжатия.

Обратите внимание: на шкиве двигателя ЗМЗ 21А есть риска и отверстие. Меткой является именно отверстие

Меткой на двигателе является штифт.

Снимаем крышку трамблера и убеждаемся, что бегунок у нас смотрит на контакт первого цилиндра. Если это так, привод трамблера установлен верно, можно перейти к настройке. Если бегунку больше глянулся четвертый цилиндр, значит при сборке мы поставили валик привода трамблера с поворотом на 180° от правильного положения. Отпустим крепеж и просто развернем его, как положено.
Завернем свечу на ее место. Теперь ослабляем болтик на крепежной пластине трамблера и выставляем его положение с незначительным опережением.
Слегка подтягиваем болтик.
Заводим двигатель.
8. Снова отпускаем болт фиксации, слегка поворачивая трамблер в сторону опережения, при этом обороты будут расти. Пробуем резко открыть дроссель.

Добиваемся такого положения трамблера, когда резкое открытие дросселя не будет вызывать остановку мотора, но будет к нему максимально приближенным.

Теперь ходовая подстройка.

Разгоняемся до скорости 40 км/ч на прямой передаче, выравниваем скорость, а потом резко нажимаем на педаль акселератора. Двигатель должен на доли секунды начать детонировать и перейти к уверенному разгону. Если детонации не было, зажигание позднее, поправляем трамблер в сторону опережения. Если двигатель заглох или детонировал долго и потом нехотя перешел к набору оборотов, значит доворачиваем угол в позднюю сторону.

Вот и вся настройка. Окончательно подтягиваем болтик-фиксатор и с удовольствием ездим.

Конечно, можно настроить зажигание и по стробоскопу на стенде, но это путь не для настоящего волговода.

Эффект Холла

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странный эффект. Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я пометил гранями ABCD.

Он пропускал постоянный ток через грани D и B. Потом поднес перпендикулярно пластинке постоянный магнит и обнаружил напряжение на гранях А и C! Этот эффект и был назван в честь этого великого ученого. Основной физический принцип данного эффекта был основан на силе Лоренца. Поэтому радиоэлементы, основанные на эффекте Холла, стали называть датчиками Холла.

Но здесь один маленький нюанс. Дело в том, что напряжение Холла даже при самой большой напряженности магнитного поля будет какие-то микровольты. Согласитесь, это очень мало. Поэтому, помимо самой пластинки в датчик Холла устанавливают усилители постоянного тока, логические схемы переключения, регулятор напряжения а также триггер Шмитта. В самом простом переключающем датчике Холла все это выглядит примерно вот так:

где

Supply Voltage — напряжение питания датчика

Ground — земля

Voltage Regulator — регулятор напряжения

А — операционный усилитель

Hall Sensor — собственно сама пластинка Холла

Output transisitor Switch — выходной переключающий транзистор (транзисторный ключ)

Как проверить датчик Холла?

Как и любой другой электронный элемент, наш герой тоже может выходить из строя, и узнать об этом мы можем по плохой работе двигателя авто, а именно:

мотор сложно завести или он вообще отказывается стартовать;
на холостом ходу заметны перебои или просадки оборотов;
при движении машина внезапно глохнет;
на высоких оборотах авто начинает дёргать.

Конечно же, не факт, что эти симптомы связаны именно с датчиком Холла, но, тем не менее, проверить его нужно. Сделать это можно своими силами.

Попросите у друзей или где-нибудь на время проверки, переставьте и убедитесь в том, является ли причиной ваших бед именно датчик Холла;
Просто замерьте напряжение на выходе, оно должно быть в точке разрыва 0,4 В, а в точке прохода пластины — 11В.;
Разобрать трамблер, провод высокого напряжения с надсвечником и свечей положите на корпус автомобиля с гарантией контакта на минус. Включите зажигание и замкните контакты 6 и 3 на панели коммутатора. Если искра на контактах свечи зажигания появится, то ваш датчик вышел из строя.

https://www.youtube.com/watch?v=loxwayrjpVM

Но все-таки наиболее простой и примитивный способ – замена датчика на заведомо исправный. На видео ниже, видно как это просто.

Все-таки проверка требует квалифицированного подхода, если вы им не обладаете, не стоит экспериментировать. Надежно и с гарантией успеха лучше обратиться к специалистам и сделать все как положено.

Пожалуй, вот так кратко, датчик Холла принцип работы и его значение вам понятны. Надеюсь, вы почерпнули минимальные полезные знания из этой статьи.

На этом разрешите откланяться и напомнить, читайте свежие и интересные публикации, появляющиеся на блоге, поможет подписка. До скорых встреч!

Искать на сайте

Это и есть генератор Холла.

Все очень просто. Следующим этапом нам потребуется аккуратно отпаять ножки элемента от тестовой схемы и подключить его к стандартным контактам разъема.

Включаешь зажигание.

В схему датчика входит источник питания, преобразующий однополярное напряжение питания в двухполярное питание схемы. Вытяните штифт пассатижами. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.

Импульсы же возникают благодаря тому, что прорези идут не через одинаковое расстояние, а через разное, то есть они чередуются. Замена датчика: инструкция для автомобилистов Для установки нового датчика зажигания нужно правильно вынуть тот, который вышел из строя. Резисторы R1, R2 задают выходной ток нашего импульсного датчика.

Отсоедините крышку трамблера. Третий провод используется для передачи сигнала, полярность которого изменяется относительно общего провода питания. Подключите вольтметр к выходу датчика. Потребует применения такого датчика контроль оборотов выходных валов редукторов, контроль направления вращения двух и более синхронизируемых механизмов, учет расхода жидкости.

Датчики магнитного поля. Датчики Холла в схемах на МК

Еще раз проверяем работу тестером и на этом работа по ремонту датчика Холла можно считать завершенным. Если же невозможно установить исправный датчик, можно воспользоваться несложным устройством, которое будет дублировать его работу. Но наибольшее применение генератор Холла получил в автомобильной промышленности — для измерения положения распределительного и коленчатого валов, в качестве бесконтактного электронного зажигания и в других целях. Первые приборы получались довольно громоздкими и не очень эргономичными.

Применение неодимовых магнитов самых сильных постоянных магнитов позволяет уместить на диске достаточное количество малогабаритных магнитов. Обычно замена датчика Холла состоит из нескольких этапов: Прежде всего, трамблер снимается с машины. Также не стоит исключать из вида и другие неисправности системы зажигания , встречающиеся в автомобилях. Новый датчик Холла устанавливается в обратной последовательности. Наиболее легким способом считается замена прибора на исправный.
установка зажигания с датчиком холла на мотоцикле .БАШКИРИЯ СТЕРЛИТАМАК

Алгоритм проведения проверки СЗ с ДХ индикатором

СЗ или система зажигания современного автомобиля с датчиком холла проверяется с помощью индикатора или мультиметра в такой последовательности:

проверяется напряжение на АКБ (батарее), если оно есть, то операция продолжается;
осматривается на глаз катушка зажигания (если она в грязи, то все тщательно очищается, особенно возле контактов).

На один из выводов катушки идет плюс с замка зажигания, как правило, голубой провод. При включенном зажигании на контакте должно быть напряжение, в противном случае искать поломки в датчике холла или других элементах системы зажигания нет смысла.

Сам ДХ в этом случае проверяется методом исключения, с помощью имитатора. Он представляет собой копирующее самодельное устройство с кнопкой и 3-выводным штекером, вдеваемым на место штатного в трамблер (датчик холла).

Схема зажигания с датчиком холла

Имитатор устройство имеет также провод, который с обратной стороны подключается к АКБ. Второй конец устройства с колодкой, соответственно, будет имитировать работу датчика холла.

Вот, что нужно сделать:

взять металлическую планочку, проделать в ней 4 отверстия с резьбой для входа свечей зажигания и соединить планку с массой автомобиля (любой частью автокузова);
в одно из отверстий вкручивается свеча и соединяется бронепроводом с катушкой зажигания (главный провод).

Таким манером мы исключили работу распределителя зажигания (его высоковольтную часть). Теперь высокое напряжение с катушки подается прямо на свечу.

Самодельное имитирующее приспособление подключается теперь к жгуту, который соединяется со штатным датчиком холла, расположенным в трамблере автомобиля.

можно включить замок зажигания;
нажать кнопку самодельного устройства (включить его);
если появляется искра на свече, значит, остальная часть системы зажигания без ДХ в порядке.

Пришло время проверить работоспособность коммутатора. Если он расположен в салоне автомобиля и добраться до него непросто, то для проверки используется тоже имитирующее приспособление – обычная лампа:

выключается замок зажигания;
с катушки зажигания отсоединяется провод, идущий на коммутатор (именно через этот самый провод коммутатор и управляет катушкой зажигания);
к этому самому проводу соединяется обычная лампа (желательно с патроном, чтобы исключить замыкание);
один провод от лампы соединяется, как и было написано, с катушкой, а другой – на плюс АКБ;
включается замок зажигания;
имитируется работа ДХ.

Если при имитации работы датчика, лампа мигает, в коммутаторе поломки нет.

Коммутатор системы зажигания Ваз 2108

Лампа, как несложно догадаться, выполнила роль коммутатора. Ее мигание после каждого задействования кнопки самодельного устройства означает, что коммутатор управляет катушкой. А вот, если бы лампа только горела, либо вообще не загоралась, надо было бы проверить коммутатор с подводящими импульс проводами уже более основательно.

Хотелось бы отметить один нюанс, который становится проблемой для начинающих автоэлектриков. Они проверяют всю систему зажигания, прозванивают провода, диагностируют ДХ и свечи, но забывают о такой простой вещи, как механическая поломка.

Например, если порвется ремень грм, потеряется связь между распредвалом и коленвалом. Это означает, что распредвал вращаться не будет, а с ним и вал трамблера. Поэтому не задействуется датчик холла и вся система зажигания.

Вал трамблера

Чтобы проверить, вращается или нет трамблерный привод, следует вынуть крышку распределителя, и посмотреть. Если после вращения стартера вал распределителя не крутится, ремень грм оборван или произошла какая-то другая механическая поломка.

Теперь вы знаете, как выявлять неисправности ДХ. Отправляясь в дальний путь, берите с собой обязательно тестер, запасной датчик холла или самодельное устройства, аналогичное работе ДХ.

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.

Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление вращения ротора распределителя против часовой стрелки

Угол опережения зажигания max, град:

– центробежный регулятор 15–18

– вакуумный регулятор 8–10

Зазор свечи зажигания, мм 0,8

Сопротивление резистора бегунка*, кОм 5–8

Сопротивление наконечника свечи, кОм 4–7

Сопротивление центрального контакта крышки*, кОм 8–13

Сопротивление обмотки статора, кОм 0,4–0,45

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом

http://avtotehnar.ru/ustanovka-zazhiganiya-na-402-dvigatele/
https://autocarmy.ru/regulirovka-i-ustanovka-zazhiganiya-zmz-402-sekrety-i-sovety/
http://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-402/regulirovka-momenta-zazhiganiya-dvigatelya-zmz-402
https://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-402/regulirovka-momenta-zazhiganiya-dvigatelya-zmz-402

Установка зажигания на 402 двигателе

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения

Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок.

В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

При снятом датчике-распределителе производится настройка следующим образом:

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Из чего состоит БСЗ?

Бесконтактное зажигание включает в себя небольшое количество деталей, благодаря чему снижается вероятность выхода из строя каждой из них. Система состоит из:

Источника питания. Во всех автомобилях им является аккумуляторная батарея.
Выключатель зажигания и стартера. Деталь необходима для правильного распределения времени работы устройства.
Катушка зажигания. Преобразовывает низковольтный ток от аккумулятора в высоковольтный, благодаря чему обеспечивается стабильная работа авто.
Транзисторный коммутатор. Отвечает за прерывание поступления электрического тока на катушку.
Датчик зажигания. Фиксирует перемены в магнитном поле.
Распределительный датчик. Датчик объединён с импульсным, который бывает нескольких видов. Импульсный датчик чаще всего представлен датчиком Холла, но также существуют ещё две разновидности — индуктивный и оптический.
Свечи.

Рекомендуем: Что такое карданный вал, принцип работы и ремонт

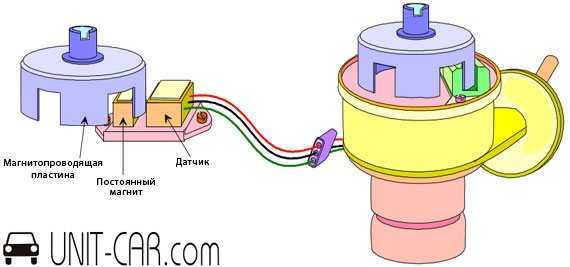

Что такое датчик Холла и как он работает

Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя). Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе. Также внутри датчика находится постоянный магнит.

Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.

Датчик Холла имеет три клеммы:

одна соединяется с «массой»,
ко второй подходит плюс с напряжением около 6 В,
с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ. Фото: avtodvizhok.ru

Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
После этого переходят к укладке новой проводки.
Первой устанавливается новая высоковольтная катушка.
Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
Подключается проводка.

Об особенностях двухконтурного зажигания

Обычно такой тип устанавливается на двигатели, которые работают и продаются совместно с карбюраторами. Благодаря чему удаётся свести к минимуму недостатки, которыми обладают соответствующие разновидности мотора.

Считается, что при переход от 1-контурного зажигания к 2-х контурному считается серьёзным прогрессом. В современных условиях первый вариант архаичной системы уже давно устарел.

Изменения можно почувствовать сразу после того, как система была установлена. Но есть ли смысл в установке нового варианта? Чтобы ответить на данный вопрос, следует разобраться во всём чуть глубже.

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

В некоторых коммутаторах изначально встраивают устройства и системы, которые позволяют отслеживать моменты пика. И следить за устройством, когда энергия уже перестаёт быть эффективной. Режим перехода появляется в коммутаторе автоматически, чтобы катушки не нагревались слишком сильно. Например, в обычном режиме выдаётся примерно 10 А. Когда работа ограничена, результат уменьшается примерно на половину.

В таком положении приспособление находится до тех пор, пока не будет подан специальный сигнал. Есть и другие правила, не менее важные.

Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды. Фото: aliexpressin.ru

Всё происходит в момент, когда цепь замыкается, а катушка заряжается полностью. Приходит время подавать сигнал к искрообразованию. Получаем следующие итоги после расчётов из стандартной математики:

При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

Лучше всего катушки чувствуют себя, когда поддерживается уровень оборотов до 6 тысяч единиц. В таком случае устройство срабатывает примерно 200 раз в секунду. Значит, цикл составляет до 5 миллисекунд. Времени вполне достаточно, чтобы устройство быстро зажигалось, и продолжало работать настолько эффективно, насколько это возможно.

А вот с трудностями можно столкнуться при работе на 7500 оборотов и больше.

Проверенные схемы зажигания

Главное во время работы – сверяться со стандартными схемами. Либо с тем вариантом, который выбрал сам пользователь в том или ином случае. Только после выполнения полной проверки можно переходить к запуску двигателя. Надо убедиться в том, что положение и работа деталей полностью соответствуют схеме.

Для большей наглядности можете воспользоваться этой схемой. Фото: h-a.d-cd.net

Большая часть работ в данном направлении связана с компонентами электрической сети. Это означает, что без минимальных сведений в данной области к процессу вообще лучше не приступать.

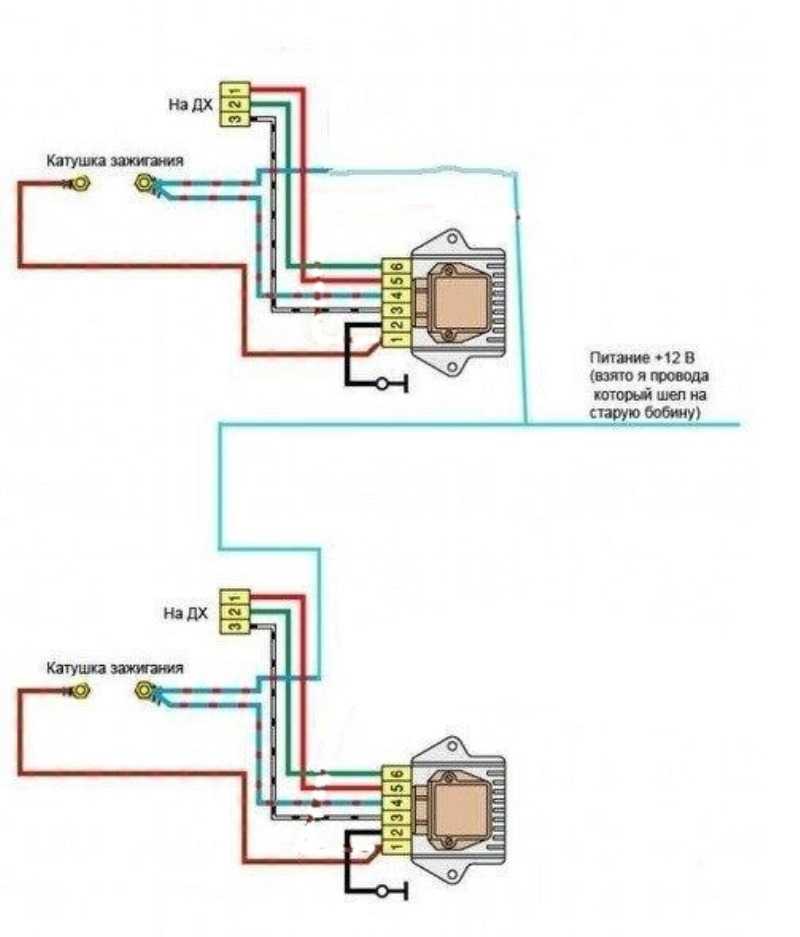

И еще один вариант схемы 2-х контурного зажигания.

Принцип работы бесконтактной системы

Эволюционным продолжением транзисторно-контактной системы, является бесконтактное зажигание. В таких конструкциях вместо прерывателя устанавливается специальный датчик импульсов. Это дает возможность увеличить срок службы системы зажигания за счет отсутствия неисправностей, связанных с контактами прерывателя.

Датчик формирует электрические импульсы низкого напряжения. Он бывает трех типов:

Датчик Холла. Конструкция такого датчика включает в себя постоянный магнит, и пластину-полупроводник, оснащенную микросхемой.
Индуктивный. Принцип его работы основан на изменении величины индукции чувствительного элемента в зависимости от величины зазора между датчиком и движущимся пластинчатым ротором, воздействующим на магнитное поле.
Оптический. Он состоит из светодиода, фототранзистора и микросхемы согласования. При попадании света от диода на фототранзистор датчик подает массу (минус питания) на коммутатор. Перекрытие потока света провоцирует исчезновение тока в катушке и способствует дальнейшему формированию искры.

Конструктивно датчик импульсов интегрирован в распределитель и регулируется режимом вращения коленвала двигателя. Прерывание тока в первичной обмотке катушки зажигания бесконтактной системы осуществляется также транзисторным коммутатором, но реагирующим на сигналы датчика. В момент вращения коленвала датчик посылает импульсы напряжения на коммутатор. Последний, соответственно, формирует импульсы тока в обмотке низкого напряжения катушки. Когда ток не поступает, на вторичной обмотке возникает высокое напряжение, которое передается распределителю и далее по высоковольтным проводам к нужной свече. Изменение угла опережения в бесконтактной системе зажигания также выполняется центробежным и вакуумным регуляторами.

Датчик положения распределительного вала (датчик фаз)Camshaft Position Sensor.

Датчик положения распределительного вала двигателя позволяет блоку управления двигателем определить верхнюю мёртвую точку в конце такта сжатия первого цилиндра, что необходимо для синхронизации работы системы зажигания и подачи топлива с рабочим процессом двигателя.

Датчик генерирует один синхроимпульс за полный цикл работы двигателя (два полных оборота коленчатого вала). Это позволяет осуществить фазированный впрыск топлива – каждая форсунка впрыскивает топливо только один раз за два оборота коленчатого вала, за счёт чего улучшается точность дозирования подачи топлива и качество смесеобразования.

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

на Ниве от АвтоВАЗа;
ВАЗ 2109 (карбюратор и инжектор);
Фольксваген Пассат Б3;
Ауди 80;
Мазда 626;
Фольксваген Гольф 3 поколения;
Мазда 323;
ВАЗ 21099;
Фольксваген Бора;
Шевроле Нива;
Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

двигатель глохнет;
мотор вообще не хочет запускаться;
при работе на холостом ходу ощущаются перебои;
мотор на холостых оборотах работает с рывками;
при движении автомобиль дергается, когда обороты повышаются;
двигатель просто глохнет, когда вы едите по дороге;
автомобиль немного трясет;
его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ

https://youtube.com/watch?v=VZaXf3MAJ6o

Как заменить датчик Холла на автомобиле?

Так
как ремонт неисправного ДХ нецелесообразен, готовим инструменты и приступаем к
его замене. Понадобятся:

отвертка;
пассатижи;
молоток;
ключ «на 13».

Действуем
по такой схеме:

Глушим двигатель, открываем
капот.
Отсоединяем патрубок от вакуумного
регулятора.
Снимаем крышку трамблера.
Отключаем разъем на ДХ.
Отворачиваем пластину держателя ключом «на 13». После
этого можно снять трамблер.
Берем молоток, с его помощью выбиваем винт пружинной муфты.
Выворачиваем винты, крепящие вакуумный регулятор. Вытаскиваем его
— доступ к ДХ открыт.
При помощи отвертки отворачиваем крепящие его винты, снимаем
механизм. Меняем на новый.

Сборка
производится от обратного. По завершении процедуры обязательно прокатитесь на
автомобиле, чтобы убедиться, что все сделано правильно.

Причины выхода из строя датчика Холла бывают
разными, но безотлагательно заменить сенсор нужно в любом случае. Ремонтировать
устройство бесполезно — даже не стоит думать об этом. Однако прежде чем
демонтировать прибор Холла, убедитесь, что именно он — виновник всех проблем.

Ремонт датчика Холла

Конструкция датчика Холла достаточно проста, и прибор редко выходит из строя. Но при его поломке автомобиль становится обездвиженным, и деталь требует срочной замены. Поскольку датчик достаточно дорогой, особенно для иномарок, имеет смысл попытаться самостоятельно его отремонтировать. Для примера можно взять прибор автомобиля Фольксваген, который устанавливают на различные модели машин данного автопроизводителя.

Самая ненадежная часть датчика – логический элемент S441А, представляющий собой чувствительную часть прибора, которая и выходит из строя. Целью ремонта является ее замена. Сама процедура состоит из следующих этапов:

Покупка вышедшего из строя элемента или его аналога.

2. Проверка детали на работоспособность. С этой целью последовательно соединяют светодиод и резистор (1 или 2 кОм) и крепят к контактам «+» и «выход». Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом: при его воздействии срабатывает светодиод.

3. Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом «заподлицо» обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов.

Механический прон

В очередной раз внезапно упоровшись я подумал, что бегунок и крышка трамблера это печально и ужасно и решил собрать более современную систему зажигания.

Принцип действия объяснить лучше глубоко уважаемого мной Евгения Травникова у меня не получится, поэтому слово ему:

Правда, в одном я не согласен с ним, а именно — в использовании двух датчиков Холла и вытекающем отсюда геморрое с их точным взаимным расположением. Выход датчика сделан по схеме с открытым коллектором, что даёт возможность собрав несложный инвертор управлять двумя коммутаторами в противофазе с одного датчика. Правда, тут появляется другой геморрой: в таком варианте задействованы обе кромки шторок ротора, поэтому шторки должны быть ровно по 90 градусов, чего в серийных трамблерах не бывает, нужно делать новые.Вот здесь реализована такая система, правда, схема согласования датчика со вторым коммутатором не со всяким коммутатором будет работать. У меня, по крайней мере, не получилось, на низких оборотах глючило и стреляло в глушак. Что и немудрено, на общем эмиттере входное сопротивление всего ничего! (смеяться здесь).

В общем, вот этот вариант работает без глючева:

Само собой понадобилось прикупить несколько девайсов от горячо любимых мной в качестве доноров ТАЗов:

Катушка зажигания. вроде от Калины. Представляет собой две двуискровые катушки в одном корпусе, чем идеальна для четырёхгоршкового мотора.

Коммутаторы для ТАЗ-2108, два штуки.

Трамблёр переделал под датчик Холла, пока ждал заготовки шторок от токаря, сделал прямую шторку напильником и развернул датчик, чтобы хоть как-то систему запустить.

Чтобы связать это всё воедино, сплел косу проводов. В маленькой чёрной коробочке в центре кадра помещается как раз схемка инвертора сигнала на второй коммутатор.

Собрал всё на столе, проверил как работает:

На низах немного получше стало, и уже не подтраивает так люто.

Монтаж зажигания с двумя контурами, которое снабжается одним, либо двумя датчиками холла, допустим для любого современного автомобиля с тамблером нового образца. Главное – иметь под рукой и использовать для решения данного вопроса два коммутатора. Хотя допустим вариант, когда у водителя только один коммутатор, работающий по двухканальному признаку. В этом случае двухконтурное зажигание на классику ставится без проблем.

Поставить двухконтурное зажигание можно несколькими способами. Фото: mp3-oblako.ru
