Балуны на ферритовых трубках

Как работает ферритовый фильтр

Феррит — это специальный материал, состоящий из соединения оксида железа и ряда других металлов, который не проводит ток и эффективно поглощает электромагнитные волны. Ферритовое кольцо является отличным магнитным изолятором и за счёт этого обеспечивает фильтрацию высокочастотных помех и электромагнитных шумов. Он принимает на себя электромагнитные волны на выходе из электронной аппаратуры, прежде чем они усилятся в кабеле, как в антенне.

Ферритовый фильтр представляет собой сердечник из этого материала в виде цилиндра, который надевается на кабель либо сразу на производстве, либо позднее. При самостоятельной установке его необходимо расположить максимально близко к источнику помех. Только это позволить предотвратить передачу помех через другие элементы конструкции аппарата, где их отфильтровать гораздо труднее.

Один отзыв

О том, что бочонки на конце питающих кабелей – это фильтры от помех, я догадывался и ранее. Но устройство их представлял как катушки индуктивности, возможно дополненные какими-то микросхемами. В этом я ещё больше уверился, когда блок зарядки для компьютера вдруг перестал заряжать, хотя напряжение на выходе его присутствовало. Разбираться в причинах было некогда, и я купил новый блок (с новым бочонком). Будучи обременён инженерным образованием, я в конце-концов решил разобраться в причинах неисправности. Замеры напряжения после бочонка показали пониженное (в районе 17 вольт) значение, в то время как на выходе схемы старой зарядки (т.е. на входе бочонка) чётко фиксировалось 19,2 В. Кроме того, напряжение после бочонка (даже без нагрузки) «гуляло» на глазах, показывая то больше 17-ти , то меньше. «Так, зарядное устройство исправно, а в этом бочонке скрыт нелинейный неисправный элемент, который понижает напряжение зарядки больше допустимого» – подумал я. Руководствуясь этой мыслью, я от старой зарядки отрезал бочонок вместе со штекером и вместо этого надставил старый шнур новым шнуром с новым бочонком и штекером. Так теперь мой компьютер и работает (а новое зарядное устройство с обрезанным кабелем пылится на полке). Каково же было моё удивление, когда я распотрошил старый (неисправный?) бочонок со штекером и не нашёл там ничего, кроме ферритовой втулки! Более того, я обнаружил, что плюсовой проводник в старой зарядке находился полностью внутри окутывавшего его минусового проводника, т.е. был полностью экранирован, и взаимодействие с ферритовым фильтром, таким образом, сводилось к нулю. Другими словами, помехи за счёт антенного эффекта в комп не проникали из-за экранирования, зато производимым зарядным устройством помехам ничто не препятствовало проникать в компьютер по активному проводнику. Так что же приводило к понижению и прыганию напряжения на штекере зарядного устройства? Кто возьмётся объяснить?

Ох и капризное же ты создание!

Да, ферритовая память была довольно капризной и требовала к себе регулярного внимания. Еженедельные профилактические работы обязательно включали в себя прогон набора тестов памяти, причем довольно длительных. Ежемесячные профилактические работы требовали прогона расширенного набора тестов и подстройки блоков памяти, в которых тесты выявляли сбои. Причем эти сбои при обычной работе могли и не проявляться. А полугодовые и годовые профилактические работы включали в себя контроль сигналов осциллографом и их настройку до нормативных параметров.

Что именно подстраивалось? Это зависело от конкретного блока памяти. Подстраиваемыми параметрами могли являются токи в проводниках матриц сердечников, длительности импульсов (и прочие времена), пороговые уровни и коэффициент усиления усилителей считывания.

Дело в том, что параметры сердечников имеют естественный разброс, как и параметры электронных компонентов. Да и температура на них влияет. И естественное старение.

В большинстве случаев, матрицы не доставляли особых хлопот. Но иногда попадались чрезвычайно капризные экземпляры. И вот к ним приходилось искать «индивидуальный подход». А заменить возможность была далеко не всегда.

Описание [ править | править код ]

Ферритовый фильтр — один из самых простых и дешёвых типов интерференционных фильтров для установки на уже существующие провода. Для обычного ферритового кольца провод либо продевается через кольцо (образуя одновитковую катушку индуктивности), либо образует многовитковую тороидальную обмотку, что увеличивает индуктивность и, соответственно эффективность помехоподавления. Также используются разборные фильтры на защёлках, которые можно просто надеть на кабель.

Такие фильтры используются двумя различными способами, хотя внешне это выглядит одинаково, и часто можно увидеть использование одинаковых марок ферритов:

Фильтр, установленный на одиночный (одножильный, однофазный) провод. В этом случае, в зависимости от марки феррита и интересующего частотного диапазона заграждения, он работает как:

• Индуктивность. Часть мощности ВЧ-волны отражается обратно в кабель.
• Поглотитель. Часть мощности ВЧ-волны рассеивается в феррите, что более предпочтительно.
• Смешанный режим.

Фильтр, установленный на многожильный кабель, такой как кабель передачи данных, шнур питания, или интерфейс: USB, видео, и др. В таком случае феррит создаёт на данном участке кабеля синфазный трансформатор, который, пропуская противофазные сигналы (несущие полезную информацию), отражает (не пропускает) синфазные помехи. В этом случае не следует использовать поглощающий феррит во избежание нарушения передачи данных, и желательно применение более высокочастотных ферроматериалов.

Стандарты и требования

Ферритовые изделия EPCOS производятся в соответствии с требованиями IEC. На соответствующие стандарты имеются ссылки в справочных данных для выбора сердечников, приводятся эти стандарты также в данных на каждый конкретный тип изделия. Перечисление всех стандартов, относящихся к ферритам заняло бы слишком много места. В приложении к документу DIN 41280 (магнитомягкие ферритовые сердечники; свойства материалов) перечисляются все соответствующие стандарты DIN, CECC и IEC. Данное приложение регулярно корректируется.

Стандарты IEC определяют главным образом размеры, назначение и магнитные характеристики, в то время как европейская система оценки качества CECC и соответствующие стандарты DIN CECC дополнительно определяют методы измерения и градации качества. С 1982 г. IEC устанавливает так называемую IEC Q-систему, которая найдет применение во всем мире. Немецкие DIN-IEC стандарты согласуются с этой системой качества.

EPCOS предлагает большую гамму высококачественных ферритовых сердечников для устройств различной мощности и применения.

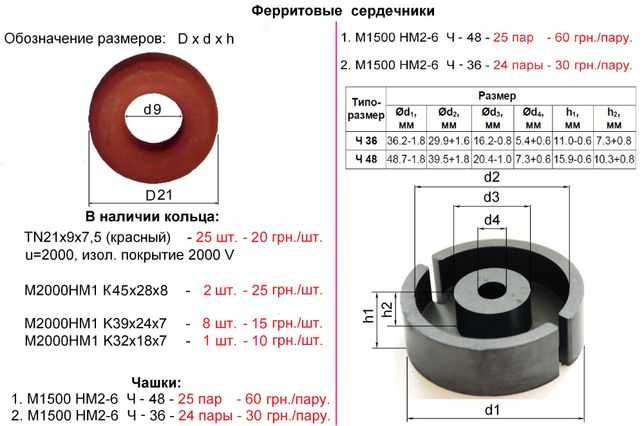

PM-сердечники

PM-сердечники (чашечные модульного типа) особенно подходят для трансформаторов большой мощности, работающих на частотах вплоть до 300 кГц. Для многих задач, решаемых разработчиком в области телекоммуникаций и промышленной электроники, например, изготовление мощных импульсных трансформаторов для радиолокационных передатчиков, для антенных систем, трансформаторов систем управления или трансформаторов для управления тиристорами, изготовление дросселей, запасающих энергию в импульсных источниках питания и других источниках питания, сердечники в виде чашек позволяют получить несколько преимуществ: большая площадь сечения таких сердечников, позволяющая получить большую мощность при меньшем числе витков, что, в свою очередь, приводит к уменьшенному потоку рассеяния и уменьшенной емкости обмоток; экранирование вследствие закрытия обмотки сердечником; простая конструкция моточного узла и малое место, занимаемое трансформатором или дросселем на плате. Сердечники выполнены как большой ряд модульного типа.

Из-за значительной массы сердечников, особенно при применении больших типоразмеров (87/70, 114/93), обычный монтаж на печатных платах оказывается не всегда возможным. В таких случаях каркас сердечника должен располагаться выводами вверх.

Потери для данного типа сердечников указываются для каждого типоразмера при соответствующих параметрах измерения (индукция, частота, температура). Индукция при этом определяется для подключения обмотки к синусоидальному напряжению с учетом минимальной площади сечения (Amin), указываемой в справочных данных.

Ферритовые кабельные фильтры с защелкой — принцип работы

Работа ферритового фильтра напрямую зависит от характеристик материала, из которого он изготовлен. За счет специальных добавок оксидов различных металлов меняются свойства феррита.

Принципиально различают несколько способов применения ферритовых колец:

1. На одножильных (однофазных) проводах он может, наоборот, поглощать излучение в определенном диапазоне, преобразуя наводки в тепловую энергию. Таким образом негативные частоты могут поглощаться (отсекаться) ферритовым кольцом.
2. На одножильных проводах, где он работает как своеобразный усилитель, так как возвращает часть высокочастотного магнитного поля обратно в кабель, что приводит к усилению сигнала в заданном диапазоне.
3. На многожильных проводах феррит работает как синфазный трансформатор, который пропускает несимметричные сигналы в кабеле (импульсы тока, например, в кабелях передачи данных или в цепях питания постоянным током) и гасит симметричные сигналы (которые потенциально могут вызываться в таких кабелях только электромагнитными наводками).

Где использовать и как выбрать ферритовый фильтр

Если говорить о практике применения, то на кабелях питания ферритовые кольца применяются для уменьшения помех, которые могут создать сами кабели, а на сигнальных (передающих данные) ферриты гасят возможные внешние помехи и наводки.

Ферритовые кабельные фильтры могут быть встроенными (кабель продается уже с ферритовым кольцом) или отдельными (чаще всего это защелкивающиеся вокруг провода модели), которые не требуют каких-либо доработок самого кабеля.

Провод может вставляться в центр ферритового фильтра (получается одновитковая катушка), а может образовывать вокруг кольца несколько витков (тороидальная обмотка). Последний способ значительно увеличивает эффективность работы фильтра.

Чтобы подобрать ферритовое кольцо под заданные требования, нужно знать характеристики материала, из которого оно изготовлено и габариты изделия.

Для примера ниже в таблице обозначены основные характеристики ферритовых фильтров, предлагаемых на рынке.

Возможно, вам также будет интересно

Известные факты о конденсаторах К15-20 Высоковольтные многослойные керамические конденсаторы К15-20 с 1985 г. выпускают по техническим условиям ОЖО.460.204 ТУ два предприятия: АО «НИИ «Гириконд» и ОАО «Завод «Реконд» . В таблице 1 приведены основные электрические характеристики конденсаторов в зависимости от их габаритов. Таблица 1. Распределение номинальных емкостей и реактивных мощностей в зависимости от ТСЕ, размеров и номинальных напряжений Группа ТСЕ Uном, кВ Номинальная емкость, пФ (мкФ) Pqном, ВАр

В современных системах связи различного назначения все чаще применяются сложные фазоманипулированные сигналы, называемые сигналами с прямым расширением спектра. Трудность приема данных сигналов с помощью согласованных фильтров вызвана высокой вычислительной сложностью, связанной с большим количеством элементов (посылок) различной полярности (фазы), из которых состоит сигнал. В статье представлены аналитические выводы быстрых алгоритмов согласованной фильтрации для сложных бинарных фазо-манипулированных сигналов. В общем виде

Долгое время производителей портативных электронных устройств устраивали транзисторы, подобные BC547 и BC337 в корпусах SOT54; или BC847 и BC817 в корпусах SOT23. Если возникала потребность в поупроводниках большой мощности, разработчики довольствовались 3-амперными транзисторами BDP31 в корпусах SOT223. Однако возрастающие требования к миниатюризации аппаратуры заставляют многих производителей выпускать компоненты меньших и меньших размеров. Например, корпус SOT490 имеет размеры 1,6×0,8×0,7 мм по сравнению со все еще очень популярным SOT23 — 2,9×1,3×0,9 мм. И наблюдается тенденция к дальнейшему уменьшению размеров компонентов. С другой стороны, необходимый ток коллектора наоборот увеличивается. А потребность в более высоком КПД, позволяющем увеличить срок службы батареи, требует создания новых транзисторов с низким напряжением насыщения коллектор-эмиттер и высоким усилением по току.

Матрица ферритовых сердечников как накопитель с побитовой адресацией

Давайте снова вспомним физику. Для перемагничивания сердечника нам нужно создать магнитное поле определенной напряженности. Но кто сказал, что это поле должно создаваться единственным током? Нам ничего не мешает собрать сердечники в матрицу

Давайте через каждый сердечник пропустим по два проводника, как показано на иллюстрации. Теперь напряженность магнитного поля будет определяться суммой напряженностей создаваемых каждым током. А сердечники мы можем собрать в матрицу. Для примера я показал матрицу на 64 бита с организацией 8х8. И нам потребовалось только 16 проводников, а не 64.

А вот так выглядит в реальности такая матрица, крупным планом

Такое хитрое расположение колец нужно для минимизации помех, в первую очередь. Но об этом позже

Теперь для перемагничивания сердечника (записи информации) нам нужно подавать импульсы тока одновременно по двум проводникам. Это позволит создать необходимую напряженность магнитного поля в сердечнике расположенном на пересечении проводников. И такой сердечник будет единственным. Во всех остальных сердечниках расположенных в той же строке (координата X) и том же столбце (координата Y) напряженность поля будет недостаточной и состояние сердечника изменяться не будет.

Предположим, что для создания магнитного поля напряженностью Hm через единственный проводник должен протекать тока Is. Так как в матрице у нас два проводника, разумно задавать токи в них равными.

Isx = Isy = Is / 2

Теперь мы может увидеть, что к материалу сердечника предъявляется еще одно требование. Коэрцитивная сила Hc должна быть больше Hm/2. В противном случае полуток будет искажать состояние сердечника просто размагничивая его. Так что далеко не каждый ферритовый сердечник может использоваться для построения ОЗУ.

Давайте теперь договоримся о направлениях токов и соответствующих этим направлениям состояниям сердечника (хранимой информации)

На самом деле мы могли выбрать и прямо противоположные обозначения для состояний сердечника. Это влияет только на наше восприятие, но не на саму работу ферритовой памяти.

На самом же деле, эта иллюстрация показывает и процесс записи информации в сердечник. Только ток будет протекать не постоянно, а импульсами, в момент записи.

Область применения

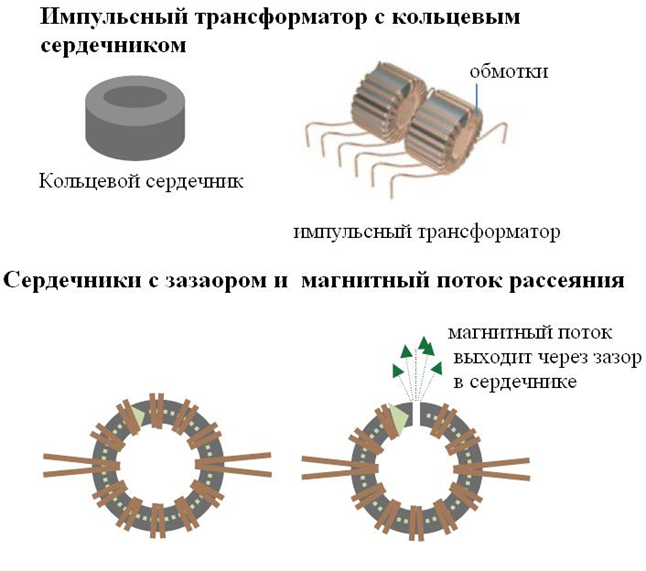

У тороидальных трансформаторов есть многочисленные области применения, и среди них мы можем подчеркнуть, как наиболее распространенные следующие:

1. Бытовая электроника.
2. Медицинская электроника.
3. Конвертеры.
4. Системы электропитания.
5. Аудиосистемы.
6. Системы безопасности.
7. Телекоммуникации.
8. Низковольтное освещение.

Сегодня тороидальные трансформаторы применяют в различных сферах промышленности, и наиболее часто тороидальные трансформаторы устанавливают в источники бесперебойного питания, в стабилизаторы напряжения, применяют для питания осветительной техники и радиотехники, часто тороидальные трансформаторы можно увидеть в медицинском и диагностическом оборудовании, в сварочном оборудовании.

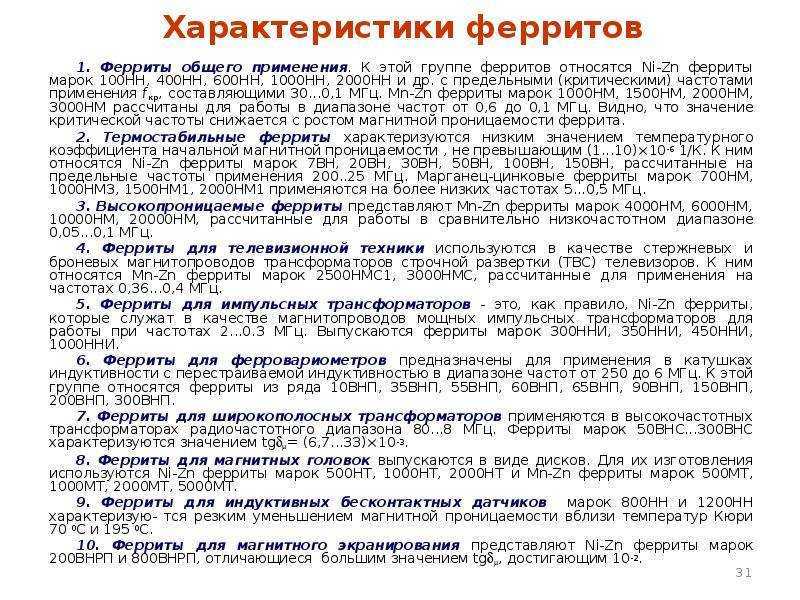

Ферриты [ править ]

Ферриты представляют собой керамические соединения переходных металлов с кислородом , которые являются ферримагнитными, но непроводящими. Ферриты, которые используются в трансформаторах или электромагнитных сердечниках, содержат оксиды железа в сочетании с соединениями никеля , цинка и / или марганца . Они имеют низкую коэрцитивную силу и называются « мягкими ферритами », чтобы отличить их от « твердых ферритов », которые имеют высокую коэрцитивную силу и используются для изготовления ферритовых магнитов . Низкая коэрцитивная сила означает намагничивание материала.может легко менять направление, рассеивая при этом очень мало энергии ( гистерезисные потери ), в то же время высокое удельное сопротивление материала предотвращает появление вихревых токов в сердечнике, еще одного источника потерь энергии. Наиболее распространены мягкие ферриты:

• Феррит марганец-цинк ( MnZn , с формулой Mn _a Zn _(1-a) Fe ₂ O ₄ ). MnZn имеет более высокие уровни проницаемости и насыщения, чем NiZn.
• Никель-цинковый феррит ( NiZn , с формулой Ni _a Zn _(1-a) Fe ₂ O ₄ ). Ферриты NiZn обладают более высоким удельным сопротивлением, чем MnZn, и поэтому более подходят для частот выше 1 МГц.

Для приложений ниже 5 МГц используются ферриты MnZn; кроме того, обычно используется NiZn. Исключение составляют , где порог выбора составляет 70 МГц.

Поскольку любая данная смесь имеет компромисс между максимальной используемой частотой по сравнению с более высоким значением mu, в каждой из этих подгрупп производители производят широкий спектр материалов для различных приложений, смешанных, чтобы обеспечить либо высокую начальную (низкочастотную) индуктивность, либо более низкую. индуктивность и более высокая максимальная частота или для ферритов для подавления помех — очень широкий частотный диапазон, но часто с очень высоким коэффициентом потерь (низкая добротность ).

Важно выбрать правильный материал для применения, так как подходящий феррит для импульсного источника питания 100 кГц (высокая индуктивность, низкие потери, низкая частота) сильно отличается от феррита для ВЧ трансформатора или ферритовой стержневой антенны (высокая частота, низкие потери, но меньшая индуктивность) и снова отличается от подавляющего феррита (высокие потери, широкополосный)

Вопросы обеспечения качества

По убеждению руководства компании EPCOS, качество играет центральную роль при создании наилучшего и отвечающего всем требованиям времени продукта. Как главенствующий принцип непрерывного улучшения изделий и качества обслуживания своих заказчиков отделение ферритов компании EPCOS установило цели качества, которые систематически обновляются и с успехом используются для всех изделий — как в новых разработках, так и в изделиях, находящихся в производстве.

Цель руководства компании — направлять всю деятельность организаций на оптимальное удовлетворение требований заказчиков. Здесь исповедуется принцип «качество с начала процесса». Систематическое и продуманное планирование, тщательный выбор поставщиков и отличное владение вопросами разработки и производственных процессов представляют собой самые важные гарантии поддержания высокого уровня качества.

Современные методы поддержания качества, такие как FMEA (анализ видов и явлений отказов) и SPC (статистический процесс контроля), дополняют и поддерживают меры по обеспечению качества и улучшению свойств изделий.

На всех уровнях разработанные системы гарантии качества ферритов (Ferrites QA systems) удовлетворяют стандарту ISO 9000, что засвидетельствовано сертификатами DQS или AFAQ. Для гарантии качества сырья и покупных материалов предприятия EPCOS работают только с теми поставщиками, которые представляют доказательства как высокого качества своего продукта, так и эффективности системы гарантии качества в производстве.

Производственные процессы наблюдаются и контролируются постоянной проверкой параметров процесса и промежуточных операций

При завершении каждой важной производственной операции выполняется контроль для свидетельства надлежащего качества. Качество выпускаемых изделий постоянно контролируется, записывается и оценивается

По требованию эти данные на ферритовые сердечники могут быть предъявлены заказчику.

Условия измерений параметров ферритов строго нормированы и приводятся в доступных материалах программы EPCOS. Параметры и пределы допусков приведены в соответствующих справочных данных (data sheets) на каждый тип сердечника. Данные на материал сердечника также приводятся в справочных данных и должны пониматься как типовые значения.

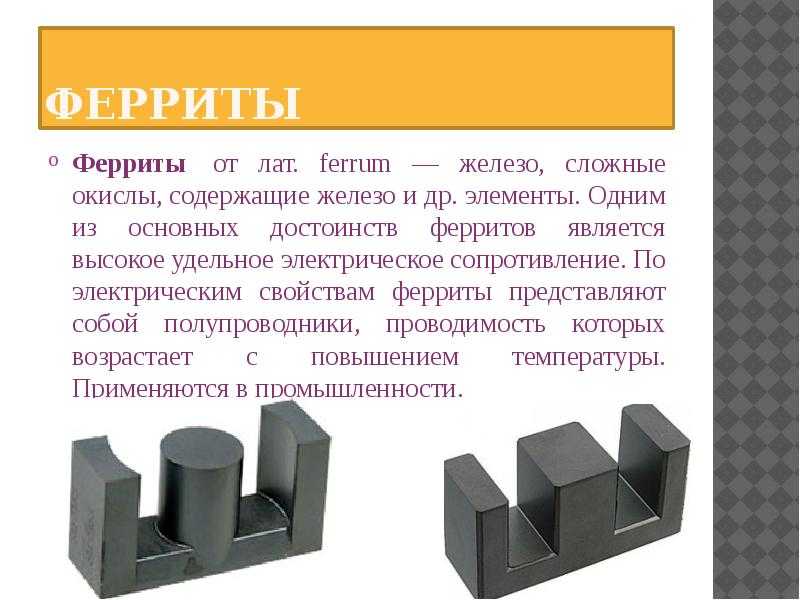

Типы ферритовых сердечников

Для выбора правильного ферритового сердечника вы должны знать о различных доступных типах. В настоящее время для изготовления сердечника трансформатора используются два типа ферритовых материалов — мягкие ферриты и твердые ферриты.

Мягкие ферриты разработаны с низкой коэрцитивной силой, поэтому они могут легко справляться с изменением направления магнитного поля без больших потерь энергии. Эти материалы могут противостоять любому току в сердечнике, что делает их более эффективными. Они используются в трансформаторах, антеннах, высокочастотных индукторах и другой подобной продукции.

5 факторов, которые следует учитывать при выборе ферритового сердечника.

Форма

Вам необходимо тщательно продумать форму и размер ферритовых сердечников. Так как после намотки изделие на основе ферритовых сердечников представляют собой индуктивные компонент, то основная функция заключается в обеспечении определенного импеданса в рабочем диапазоне частот.

Качество

Большое значение следует уделять качеству ферритовых компонентов. Сердечники должны быть разработаны с определенными и строгими значениями AQL. Сердечник не должен иметь дефектов, заусенцев и неровностей в соответствии со стандартами IEC-60424.

Характеристики

Для достижения оптимальных результатов убедитесь, что параметры ферритовых сердечников соответствуют потребностям и возможностям продуктов, для которых вы собираетесь их использовать. Некоторые важные характеристики, которые необходимо проверить:

1. Высокая проницаемость для магнитных полей
2. Высокое сопротивление электрическому полю
3. Максимальная насыщенность
4. Значение L
5. Основные потери
6. Плотность магнитного потока
7. Широкий диапазон рабочих температур

Токи нагрузки

Если токи нагрузки велики, вам необходимо выбрать сердечники, которые могут выдерживать большие токи без насыщения и потери электрического сопротивления. Они должны обладать необходимыми внутренними свойствами, чтобы предотвратить или контролировать любые поломки.

Внешнее влияние

Наконец, не забудьте проанализировать влияние ферритовых сердечников на ваши продукты перед их доработкой. Магнитное излучение может оказывать влияние на внешние компоненты, что в свою очередь может привести к нестабильной работе или даже неисправности.

Применение ферритовых сердечников

Ферритовые сердечники используются в различных конструкциях трансформаторов, антенн, высокочастотных проводников и т.д. Они помогают в достижении высокой магнитной проницаемости, низких потерь энергии и хорошей частотной характеристики среди прочего.

Другие основные области применения ферритовых сердечников включают системы кондиционирования, солнечные инверторы, автомобильную электронику, электромагнитные устройства и светодиодное освещение.

При контроле ЭМП (электромагнитных помех) ферриты играют важную роль в качестве поглощающих фильтров. Он обеспечивает значительный последовательный импеданс для электромагнитных помех, ослабляя и поглощая энергию. Будучи экономичными и простыми в использовании, ферриты стали неотъемлемыми компонентами цифровых систем. Были разработаны специальные типы ферритов для подавления электромагнитных помех и повышения производительности.

Этот контрольный список поможет вам выбрать правильные ферритовые сердечники для повышения эффективности вашего продукта и предотвращения таких проблем, как рассеивание тепла, падение напряжения и другие помехи.

Если вам нужна дополнительная помощь, вы можете связаться с нашими экспертами, которые познакомят вас с нашим широким ассортиментом ферритовых изделий, доступных для различных областей применения. Свяжитесь с нами чтобы узнать больше.

Перевод:

Заказ сердечников доступен во всех серийных типоразмерах, либо заказные модели.

Компания Макро Групп – официальный дистрибьютор Cosmo ferrites ltd.

Как выбрать тип трансформатора?

Тип трансформатора определяется конструкцией применяемого в нём сердечника. В настоящее время выпускается большое разнообразие сердечников в особенности ферритовых. Но среди них можно выделить три основных типа: стержневой (СТ), броневой (БТ) и тороидальный (ТТ). Остальные же являются, по сути, их модификацией с различными конструктивными особенностями.

Сделать однозначный выбор в пользу того или иного типа невозможно, так как каждый обладает своими достоинствами и недостатками и должен применяться в зависимости от назначения и предъявляемых к нему требований. К трансформаторам могут предъявляться следующие требования и их комбинация: массогабаритные, по стоимости, влияние собственных и внешних магнитных полей, конструктивные факторы и технологичность производства.

Основные типы конструкций сердечников трансформаторов: стержневой СТ, броневой БТ и тороидальный ТТ трансформаторы (слева направо).

При условии минимального падения напряжения (∆U) на промышленной частоте (50 Гц) наименьшим объемом обладает БТ, а весом – ТТ. Стержневые трансформаторы несколько уступают броневым (до 10%). При увеличении частоты, по весу – СТ улучшают свои параметры по сравнению с БТ, а по объему – ухудшаться. ТТ при возрастании частоты значительно улучшают массогабаритные показатели. Таким образом, при условии минимального падения напряжения при частоте 50 Гц рекомендуется применение броневых сердечников (БТ), а при повышении частоты следует использовать тороидальные сердечнике (ТТ), если вес и объем играет решающую роль.

Если ключевым требованием к трансформатору является постоянство рабочей температуры (∆T), то здесь рекомендации другие. При малой мощности БТ имеют преимущество, а в остальных случаях следует использовать СТ даже при повышенных частотах. Использование ТТ имеет смысл только на небольших мощностях особенно на повышенных частотах, так как с ростом мощности преимущества по массе и весу сглаживаются, а при больших мощностях (свыше сотен ватт) ТТ начинают уступать как СТ, так и БТ.

В итоге можно сказать, что для трансформаторов небольшой мощности (до 50 Вт) рекомендуется применять БТ и ТТ, а на высоких частотах – ТТ. При мощностях более 50 Вт показатели СТ становятся лучше, чем у БТ, а при мощностях более 250 Вт лучше, чем у ТТ.

Если условием для проектирования трансформатора является наибольшее значение КПД, то на промышленной частоте (50 Гц) лучшие показатели у БТ и СТ в порядке убывания, а на повышенных и высоких – ТТ и БТ, также в порядке убывания. Также стоит отметить, что ТТ обладает наименьшим намагничивающим током, при прочих равных условиях.

На высоких частотах важную роль часто играют магнитные поля рассеяния и восприимчивость к внешним магнитным полям. В этом отношении лучшими показателями отличаются тороидальные трансформаторы (при равномерно распределённой обмотке по сердечнику), а также стержневые трансформаторы (при равном разделении обмотки между стержнями). Собственная емкость у ТТ достаточно высокая по сравнению с БТ и СТ.

С точки зрения технологичности наилучшими показателями обладают БТ и СТ. Из недостатков ТТ здесь можно выделить следующее: необходимость последовательного изготовления сердечника и катушки, а также низкая производительность намотки катушки.

Рекомендуемые области применения различных типов трансформаторов.

Вид трансформатора	На штампованных сердечниках	На ленточных сердечниках
Низковольтные	Малой мощности (до 50 Вт)	БТ	БТ, СТ
Средней и большой мощности (более 50 Вт)	50 Гц	БТ	СТ
< 10 кГц	БТ	СТ, ТТ
> 10 кГц	БТ, ТТ	ТТ, СТ
Высоковольтные (тысячи вольт)	< 10 кГц	БТ	СТ, ТТ
> 10 кГц	БТ, ТТ	СТ, ТТ
С высоким потенциалом	< 10 кГц	БТ, ТТ	СТ, ТТ
> 10 кГц	ТТ, БТ	ТТ, СТ
При необходимости надёжного экранирования	ТТ, СТ	ТТ, СТ
Примечание. Первым указывается тип трансформатора, применение которого предпочтительней.

Ферритовые цилиндры

Наиболее эффективно справляются с помехами толстые ферритовые цилиндры. Однако следует учитывать, что слишком громоздкие фильтры весьма неудобны в использовании, а результаты их работы едва ли на практике будет сильно отличаться от немного меньших по размерам. Всегда следует использовать фильтры оптимальных габаритов: внутренний диаметр в идеале должен совпадать с проводом, а его ширина должна соответствовать ширине разъема кабеля.

Не стоит также забывать, что с шумами помогают бороться не только ферритовые фильтры. Например, для лучшей проводимости рекомендуется использовать кабеля с большим сечением. Выбирая длину шнура, не стоит делать большой запас длины между подключаемыми устройствами. Кроме того, источником помех может служить и плохое качество соединения провода и разъема.
