Подтягиваем ручник на лада гранта: регулировка и подтяжка троса

Принцип работы ручника на Гранте

Почему его необходимо часто подтягивать

Особенность механизма такая, поэтому и приходится часто подтягивать ручник. Плюс некачественные запчасти изначально, и конструкция, которая не менялась ещё со времён Царя-Гороха!

В иномарках (не во всех конечно) в заднем тормозном механизме (барабан или диск) стоят самоподтягивающиеся пружины, которые подтягиваются в зависимости от износа колодок.

Как должен работать правильно настроенный ручник

Ход ручника в автомобиле Лада Гранта должен составлять не более 6 щелчков с момента его поднятия. Допускается увеличение хода работы ручника до 8 щелчков, но не рекомендуется.

Так быть не должно (при этом тормоза не схватывают задние колёса)

В идеале конечно же 3-4 щелчка. При такой настройке ручника у Вас будет запас его хода, когда тросик ослабнет и колёса начнут схватывать позднее.

Если у Вас наблюдается ситуация когда ручник «вытягивается» на полную, а колёса не схватываются, то возможны следующие причины:

1. изношены задние тормозные колодки;
2. поломан или растянут тросик ручника/

Регулировка (ручника) стояночного тормоза.LADA Granta – Приколы – видео смотреть

4 лет назад

В видео покажу, как самому поменять передние колодки, тормозные диски и суппорта.

2 нед назад

Дилер продал битый автомобиль, как новый Цены на Lada Kalina Cross на Авто.ру – https://goo.gl/BRZ31U – Мой сайт – http://avtokriminalist.ru/ – Предложить автомобиль на обзор – [email protected] Автомобиль Лада Калина куплен год назад у официального дилера.

Через год владелец решил продать автомобиль и узнал, что под видом нового автомобиля в автосалоне ему продали битый и отремонтированный автомобиль. Комплексная проверка и диагностика автомобиля. Проверка кузова, двигателя и пробега.

Автокриминалист Максим Шелков – Диагностика автомобиля перед покупкой – Проверка автомобиля с выездом к авто – Подбор автомобиля на заказ – Экспертиза номеров: VIN, кузов, рама, двигатель – Проверка документов автомобиля #lada #лада #МаксимШелков #автокриминалист #автомобиль #автохлам

4 нед назад

Все подробности про машину для подписчиков: https://www.youtube.com/watch?v=wMgCGHoCqLM Выиграй автомобиль с тюнингом — https://l.tinkoff.ru/academegcar Конкурс управленцев “Лидеры России”: https://лидерыроссии.рф Огромное спасибо Боряну и Феде из LOW CARS MEET у них на канале скоро выйдет инсайд с этих съёмок: https://www.youtube.

com/channel/UCDcdwoIrn2M1mwfEz0NCODg Музыка: Clams Casino – All I Need What So Not – Touched GooMar – Moscow DROELOE – BACKBONE (feat. Nevve) Hucci – Vision (feat. Dom Sebastian) iBenji & Moon-Sun – Horny devianprod. – drowninginthissea ПО вопросам рекламы и сотрудничества: [email protected] Мой канал стримов: https://www.

youtube.com/c/AcademeGDailyStream Instagram: https://instagram.com/academeg Вконтакт: http://vk.com/AcademeG AcademeG тру ориджинал групп: http://vk.com/academeg_reviews Фтарой канал: https://www.youtube.com/user/AcademeG2ndCH Сувениры Academeg Store: https://vk.cc/5UNsQJ Автохимия A-PROVED: http://a-proved.

ru #ЗИЛ600СИЛ #porsche

9 меc назад

Как сделать салон автомобиля тише https://www.youtube.com/watch?v=wbmNTwACDE8 Тесты присадок в масло https://www.youtube.com/watch?v=fVCxsP71BII Мой 2й канал https://www.youtube.com/channel/UC6rJlbPrc07AnG4BYlciPoA Отличный видеорегистратор http://ali.pub/204pb1 Продолжение этого видео https://www.youtube.com/watch?v=Uu1YUAAxRsY

2 лет назад

Регулировка троса ручного тормоза на ВАЗ 2114-2115 Так как задние барабаны и колодки имеют свойство изнашиваться, то со временем эффективность ручного тормоза снижается и приходится его натягивать все сильнее и сильнее.

В конечном счете даже при максимально натянутом рычаге, задние колеса не блокируются до необходимого момента, и нужно прибегнуть к регулировке механизма. Для выполнения этой работы на ВАЗ 2114-2115 понадобится всего лишь два ключа на 13, один можно обычный, а второй удобно использовать трещоточный, так как места для проворачивания гайки довольно мало.

Итак, эту работу удобнее всего выполнять на яме, либо же при сильно поднятой задней части автомобиля домкратом. Первым делом необходимо найти сам механизм регулировки. Он располагается под днищем машины ближе к ее задней части: Теперь удерживая одну гайку ключом, вторую необходимо закручивать до тех пор, пока эффективность ручника не станет нормальной.

Некоторые владельцы проверяют в действии на ходу, поднимая рычаг, и смотрят, чтобы колеса полностью блокировались.

3 лет назад

Видео для тех, кто планирует купить Гранту с небольшим (или большим) пробегом и что она из себя представляет через 2 года эксплуатации и 33000 км пробега. По многочисленным просьбам и вопросам по поводу обучаемого выкидного ключа и указателя температуры – брал тут http://rd-lab.shop

1 меc назад

АВТОЛАЙФХАКИ. советы для автомобилистов Качай

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см. «Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

«Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

• Снимаем с автомобиля задние колеса и тормозные барабаны.
• После чего необходимо снять передний термоэкран дополнительного глушителя.

• Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
• Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
• Вынимаем наконечники оболочек троса из кронштейна на кузове.

• Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
• Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.

• Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
• Полностью снимаем.
• Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Снятие элементов стояночной тормозной системы

Тросы стояночного тормоза заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23% включительно. Рычаг стояночного тормоза снимаем для его замены или для замены тяги рычага. Замену тросов следует производить одновременно – левого и правого. Работу проводим на смотровой канаве или эстакаде. Показываем замену левого троса. Правый трос снимается аналогично, но при этом не нужно снимать теплозащитный экран топливного бака. Отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник левого троса от рычага привода стояночного тормоза (см. «Замена колодок тормозных механизмов задних колес»).

Выводим наконечник троса из отверстия щита тормозного механизма.

Ключом «на 10» отворачиваем гайку… …и снимаем скобу крепления оболочки троса к балке задней подвески.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу крепления троса на кузове… …и выводим трос из скобы. Снимаем теплозащитный экран топливного бака (см. «Снятие топливного бака»).

Вынимаем трос из держателя на кузове.

Выводим левый трос стояночного тормоза из-за защитного экрана топливопроводов. Устанавливаем тросы в следующем порядке. Монтируем один из тросов в обратной последовательности и вставляем его передний наконечник в уравнитель тросов.

Вводим тягу рычага стояночного тормоза в отверстие уравнителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса рекомендуем изготовить приспособление из металлической трубки длиной около 300 мм и отверстием диаметром 15–16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4–М6).

Приспособление для установки троса. Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых головок) давим на наконечник троса, сжимая его пружину. При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса проводим в обратной последовательности. После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза (см. выше). В салоне автомобиля…

Читать дальше: Виброгаситель на ниву отзывы

…крестообразной отверткой отворачиваем три самореза…

…и снимаем облицовку рычага стояночного тормоза.

Отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза.

Крестообразной отверткой отворачиваем саморез…

…и снимаем выключатель.

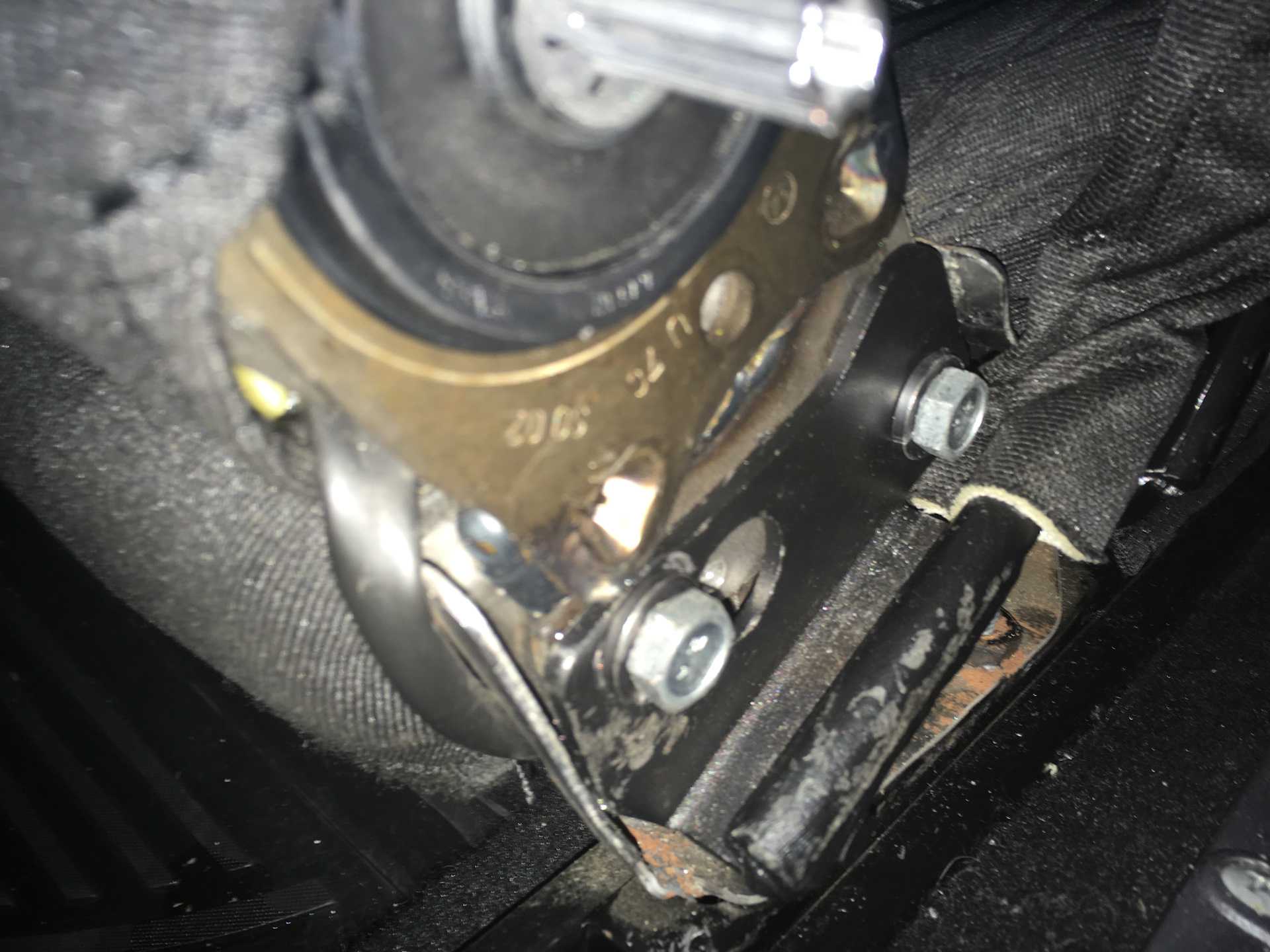

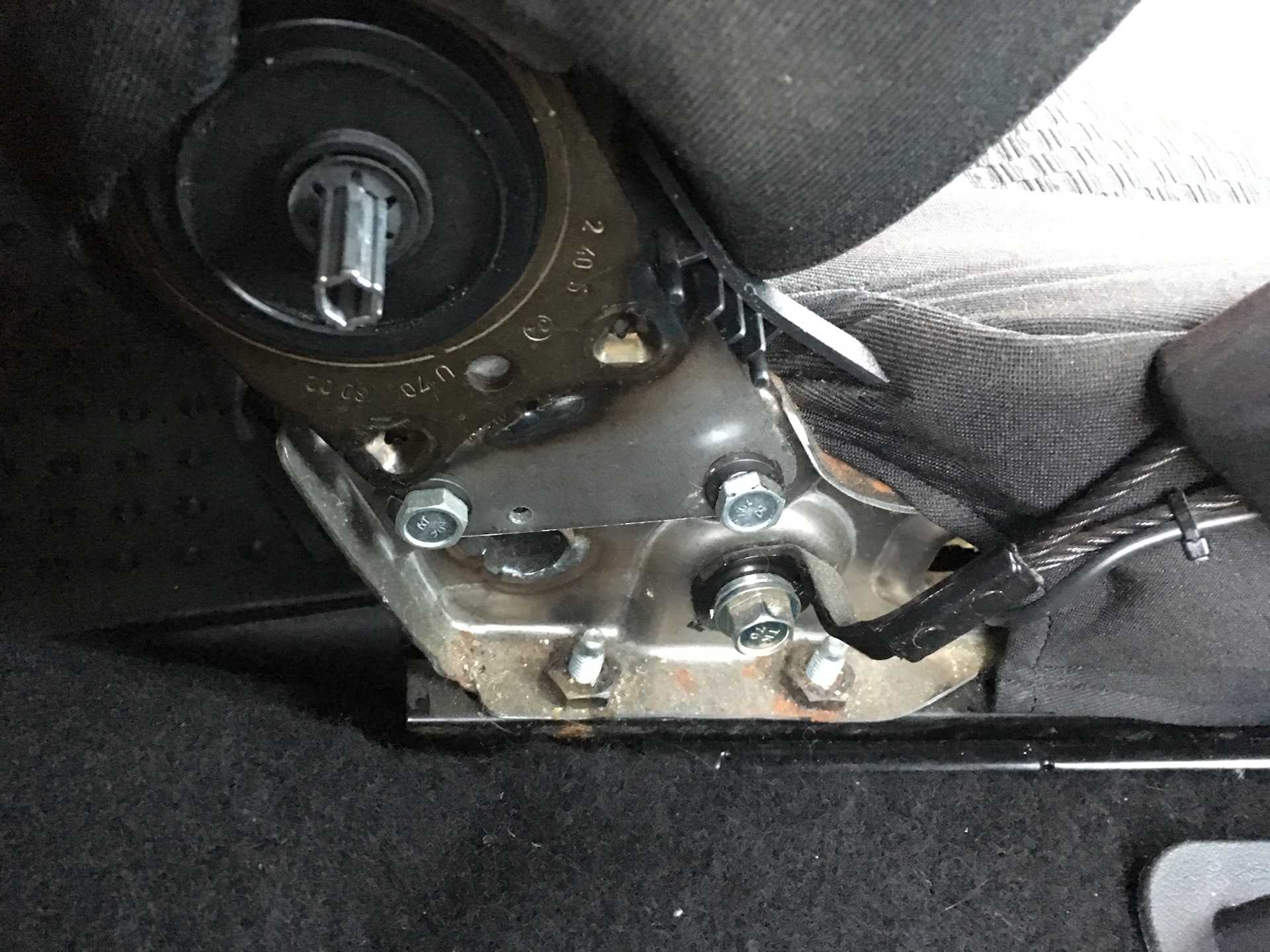

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Снимаем кронштейн выключателя сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол.

Отверткой поддеваем фиксирующую скобу оси тяги… …и снимаем ее.

Снимаем ось и тягу с рычага стояночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последовательности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»)

Замена тросов ручного тормоза производится в случае невозможности регулировки задних тормозных колодок. Как правило, основной неисправностью троса ручного тормоза является его заклинивание в оплетке. В итоге трос остается неподвижны, регулировку положения задних колодок с его помощью произвести не удается. Также стоит сказать о том, что конструкция ручного тормоза полностью аналогична конструкциям применяемым на предыдущих моделях ВАЗ (начиная с 2108) Устанавливайте трос с помощником: тяга рычага короткая, поэтому, чтобы установить уравнитель, необходимо сильно натягивать трос.

Заменяйте трос при следующих неисправностях: – ослаблены наконечники троса; – начали рваться нити троса; – трос тяжело перемещается в оболочке даже после его смазки.

Регулируем ручник: как подтянуть или ослабить

Стояночный тормоз – составляющая часть автомобильной тормозной системы. Его предназначение – предотвращение самопроизвольного движения транспортного средства при парковке.

Ручник используют в экстремальных случаях – к примеру, при отказе тормоза. Без ручника трудно тронуться на дороге с уклоном. Как видим, стояночный тормоз – полезный механизм.

Поэтому поддерживайте ручник в рабочем состоянии и регулярно проводите диагностику, подтягивайте и регулируйте его.

Проверка исправности ручника

Самую простую диагностику исправной работы стояночного тормоза провести под силу каждому автолюбителю. Выберите участок дороги с уклоном 23–25%. Остановитесь, включите нейтральную передачу и затяните ручник. Если автомобиль не двигается после отпускания педали основного тормоза, то ручник работает.

Как пользоваться ручником

На заметку. Работники сервисов технического обслуживания автомобилей рекомендуют проверять работу стояночного тормоза минимум 1 раз в месяц.

При затяжке рычага стояночного тормоза обратите внимание на количество щелчков храпового механизма. При исправном состоянии ручника должно быть от двух до четырёх щелчков

Если их меньше, то надо отпустить привод стояночного тормоза

Иначе подтягиваем. Рассмотрим пошагово регулировку ручника на примере автомобиля Лада Калина

Если их меньше, то надо отпустить привод стояночного тормоза. Иначе подтягиваем. Рассмотрим пошагово регулировку ручника на примере автомобиля Лада Калина.

Проводить регулировку удобно на смотровой яме или эстакаде. Лучше её делать с помощником. Понадобятся такие инструменты: два рожковых ключа на 13, вороток, удлинитель, головки на 10 и 13, средство WD-40.

В автоспорте ручник помогает ввести автомобиль в управляемый занос. Тут необходимы определённые навыки и умения.

Снять глушитель с резиновых подушек и отвести в сторону

Чтобы добраться до механизма регулировки ручника, надо сначала снять глушитель с резиновых подушек и отвести его в сторону. Над средней частью резонатора находится защита. Её необходимо снять. Защита крепится 4 болтами, откручиваем их с помощью воротка и головки на 10.

Открутить защитный экран над центральной частью резонатора. Он крепится 4 болтами с головкой на 10

Подтягиваем стояночный тормоз

1. Опустить рычаг ручника вниз.
2. Ослабить ключом на 13 контргайку привода.
   Ключом на 13 открутить контргайку на тяге ручника
3. Закрутите гайку на тяге рычага. Длина привода уменьшится, натяжение увеличится.
4. Проверить работу ручника. Затянуть его вверх до 4 щелчка.
5. Покрутить задние колёса. Если они зафиксировались, то затягиваем контргайку.

Если при опущенном ручнике колёса вращаются с трудом, то надо ослабить привод стояночного тормоза.

1. Опустить рукоятку стояночного тормоза вниз.
2. Отпустить контргайку.
3. Открутить гайку на тяге рычага, натяжение троса уменьшится.
4. Проверить, как вращаются колёса. Если они вращаются свободно, то затянуть контргайку.

Проверка работы после регулировки

После замены тормозных тросов, барабанных колодок и регулировки привода стояночного тормоза проводят проверку и корректировку работы ручника.

Автомобиль установить на эстакаде или смотровой яме. Порядок корректировки разделим на 2 этапа. На первом этапе проверяем работу стояночного тормоза в незатянутом состоянии.

1. Вывесить задние колёса.
2. Опустить рычаг ручника вниз.
3. Покрутить руками задние колёса, если колодки трутся о тормозной барабан, то надо отпустить привод стояночного тормоза.
4. Освободить контргайку на тяге рычага. Открутить на несколько оборотов гайку на тяге рычага.
5. Повторить пункты 3, 4 и добиться, чтобы колёса начали свободно вращаться без постороннего шума.

Второй этап: проверка работы ручника

1. Затянуть рычаг на 4 щелчка, попробовать покрутить колёса. Если они крутятся свободно, то надо подтянуть привод ручника.
2. Освободить контргайку.
3. Затянуть гайку на тяге на несколько оборотов.
4. Бросить рычаг стояночного тормоза и снова затянуть на 3–4 щелчка.
5. Покрутить поочерёдно колёса. Полная фиксация в правильно отрегулированном стояночном тормозе происходит на 4 щелчке.
6. Повторить пункты 3–5, если ручник срабатывает на 5 щелчке и выше.

После регулировки затянуть контргайку. Установить защитный экран и подвесить глушитель на резиновые подушки.

При эксплуатации автомобиля не пренебрегайте стояночным тормозом. Его исправность позволить повысить безопасность езды и поможет избежать неприятностей на дороге или парковке. Проверяйте ручник каждый месяц. Если появились неисправности, устраняйте их как можно быстрее.

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

• два рожковых гаечных ключа на 13, один из них желательно – торцевой;
• один ключ-головка на 8;
• верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

1. Опускаем в салоне автомобиля рычаг ручного тормоза.
2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.

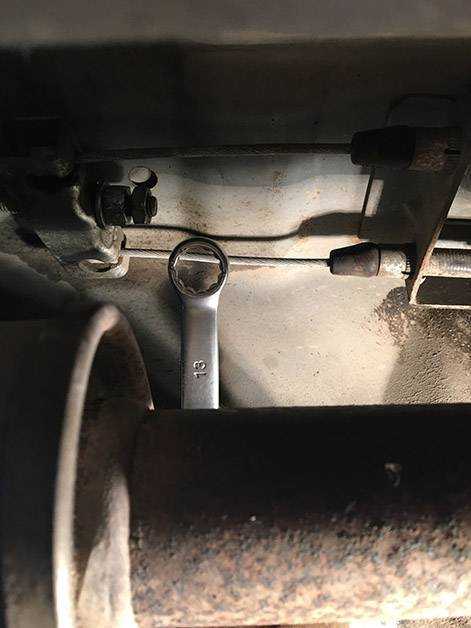

5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 10 мм
• Высокая головка на 13 мм
• Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

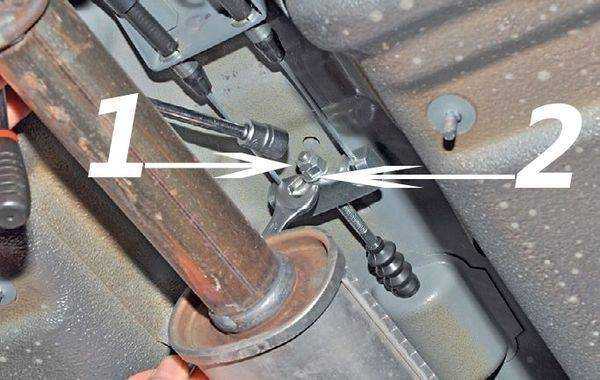

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Сигнализатор включения стояночного тормоза

Стояночным тормозом я пользуюсь постоянно: на стоянке всегда ставлю на ручник, пользуюсь ручником при трогании в горку, даже при кратковременной остановке (высаживая пассажиров, к примеру) и то на ручник ставлю машинально. Одним словом использую его на полную. Сразу после покупки авто стояночный тормоз работал на «отлично»: всего 1 щелчок и машина вставала как «вкопанная». Но с каждым следующим месяцем эксплуатации свободный ход рычага увеличивался на +1 щелчок.

На 15 000 км пробега ручник уже «откидывался» на 8 щелчков, а потом вообще перестал удерживать автомобиль на крутом спуске. Но это еще не все. Параллельно с «растягиванием ручника», во время торможения, стала «проваливаться» педаль тормоза. Динамика была примерно одинаковой: чем сильней растягивался ручник, тем глубже проваливалась педаль тормоза. Но последней «каплей», побудившей меня к действию, стал индикатор стояночного тормоза ((!)), который начал произвольно загораться на приборной панели во время движения (с опущенным ручником разумеется).

Шутить с тормозами очень не хотелось, поэтому я решил заняться этим вопросом вплотную.

Поискав информацию в интернете, я был удивлен, насколько распространена проблема произвольного загорания индикатора ручного тормоза на Гранте. Оказывается все очень просто – нужно долить тормозную жидкость в бачок и проблема исчезнет. Хотя уровень тормозной жидкости в бачке был выше отметки «min», то есть не был критическим, индикатор все равно загорался.

Однако долив тормозную жидкость до отметки «max», проблема действительно исчезла. Доливал я тормозную жидкость «DOT4». Это не реклама. Я купил в ближайшем магазине то, что было в наличии. Ничего не могу сказать про то, хорошая она или плохая. Жидкость как жидкость, на мой взгляд.

После пополнения бачка тормозной жидкостью, проблема произвольно загорания индикатора стояночного тормоза исчезла. Итак, одной неисправностью стало меньше. Идем дальше…

Регулировка ручного тормоза на Лада Гранта ⋆ I Love My Lada

Казалось бы, пустяковое дело — подтянуть ручник. Но не Лада Гранта. Бюджетный до остервенения автомобиль и в этот раз сумел удивить многих владельцев. В силу особенностей конструкции и экономии на мелочах, перед тем, как подтянуть ручних на Гранте, нужно здорово поплясать, при этом без ямы что-то сделать будет сложно. Хочешь-не хочешь, а подтягивать нужно.

Устройство ручного тормоза Лада Гранта

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался. Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь. Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

Конструкция тормозного механизма Лада Гранта даже не предусматривает простейшей системы автоматической регулировки зазора между колодкой и барабаном

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном. Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме. Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

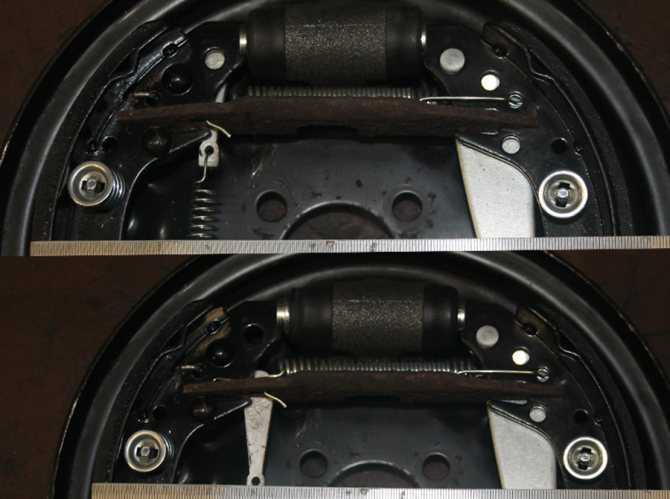

Устройство тормозного механизма с приводом ручного тормоза

Опять же теоретически, резьбовой шток с регулирующей гайкой (на фото ниже поз. 6) можно было запросто разместить в салоне, но это потребовало бы применения дополнительных деталей или изменения уже готовых заводских штампов. Поэтому инженеры ВАЗа решили не париться и оставить конструкцию как есть. Для регулировки натяжения троса водитель должен подбираться к регулировочной гайке снизу, что не всегда удобно, особенно в холодную или мокрую погоду. Кроме того, резьбовой шток постоянно находится в пыли и влаге, поэтому ржавеет, и снизу к нему подобраться не так-то просто.

Как подтянуть ручник на Лада Гранта, когда подтягивать

Подтяжка троса ручника необходима в тех случаях, когда рычаг стояночного тормоза не растормаживает колодки в верхнем положении. По науке колодки должны блокировать колеса на 4-6 щелчке и удерживать автомобиль на уклоне 20-25 градусов. В противном случае нам не удастся даже пройти техосмотр.

Конструкция стояночного тормоза

Для подтяжки троса ручника нам нужно открутить и сдвинуть в сторону защитный кожух резонатора глушителя. От крепится на четыре шпильки, вваренные в кузов. Сложность в том, что при откручивании этих четырех гаек головкой на 10 есть опасность, что шпильки сломаются, поскольку резьба часто закисает и ржавеет.

Оборванные шпильки крепления теплозащитного кожуха

В этом случае регулировка ручника может вылиться в просверливание днища и вваривание новых болтов на 6 мм длиной до 25 мм. В крайнем случае, их можно просто вставить в отверстие днища, проставив мощную шайбу и подложив под головку болта гровер. Словом, морально мы уже подготовились, осталось рассмотреть сам процесс.

И еще, очень важно заблаговременно обработать эти самые шпильки кожуха проникающей смазкой, к примеру, WD-40. Правда, это тоже связано с путешествием под машину

Регулируем ручник на Гранте своими руками, видео

Если мы готовы к трудностям, то для регулировки нам понадобится стандартный набор инструментов, косистентная смазка для обработки резьбы и смазки компенсатора, а также смотровая яма или эстакада. Если все готово — поехали.

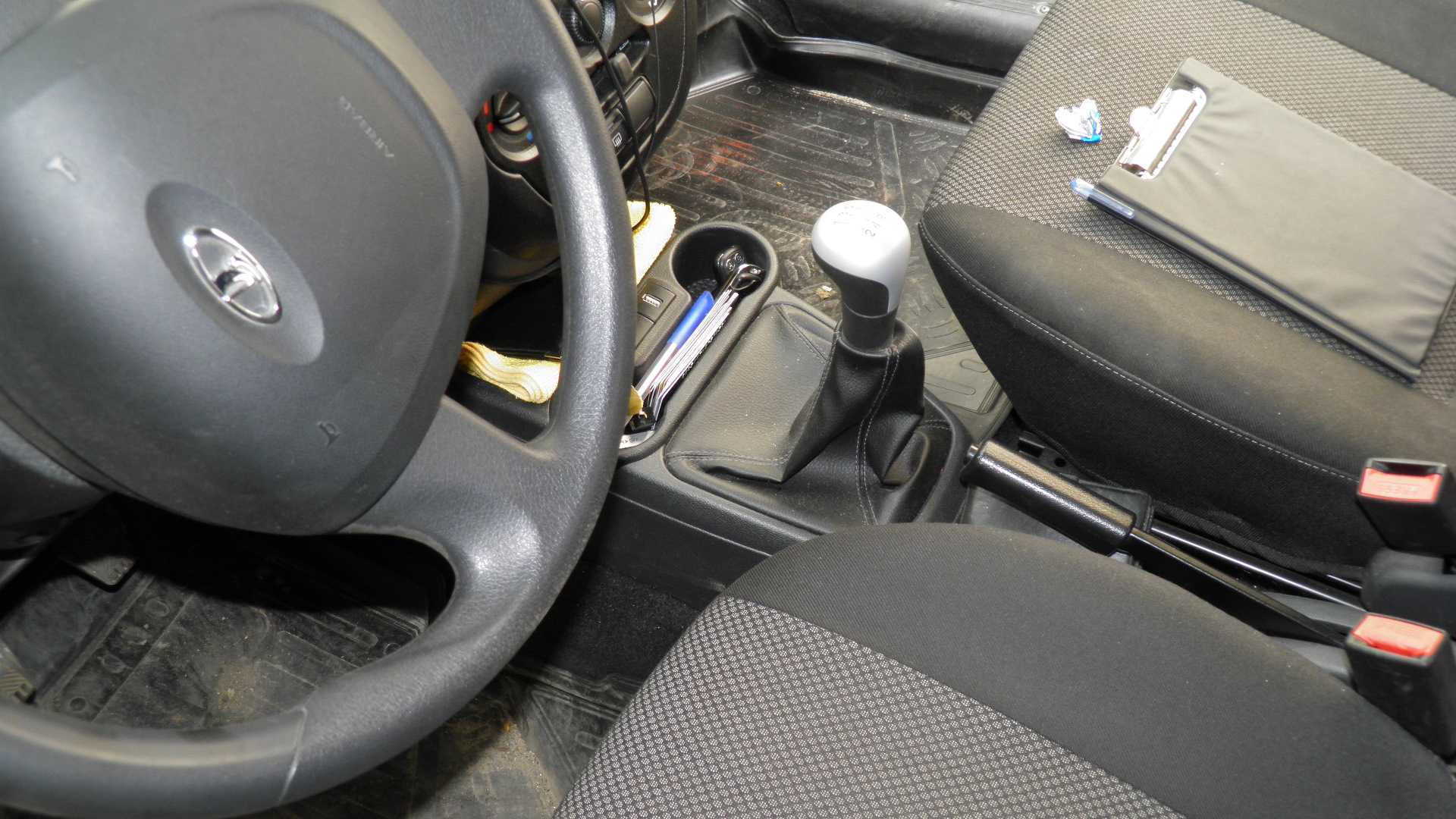

1. Отпускаем до конца ручной тормоз, спускаемся под машину.
2. Находим необходимые нам шпильки с гайками и пытаемся их открутить головкой на 10.
3. Снимаем с кронштейна резиновый подвес глушителя и сдвигаем максимально вперед теплозащитный кожух.

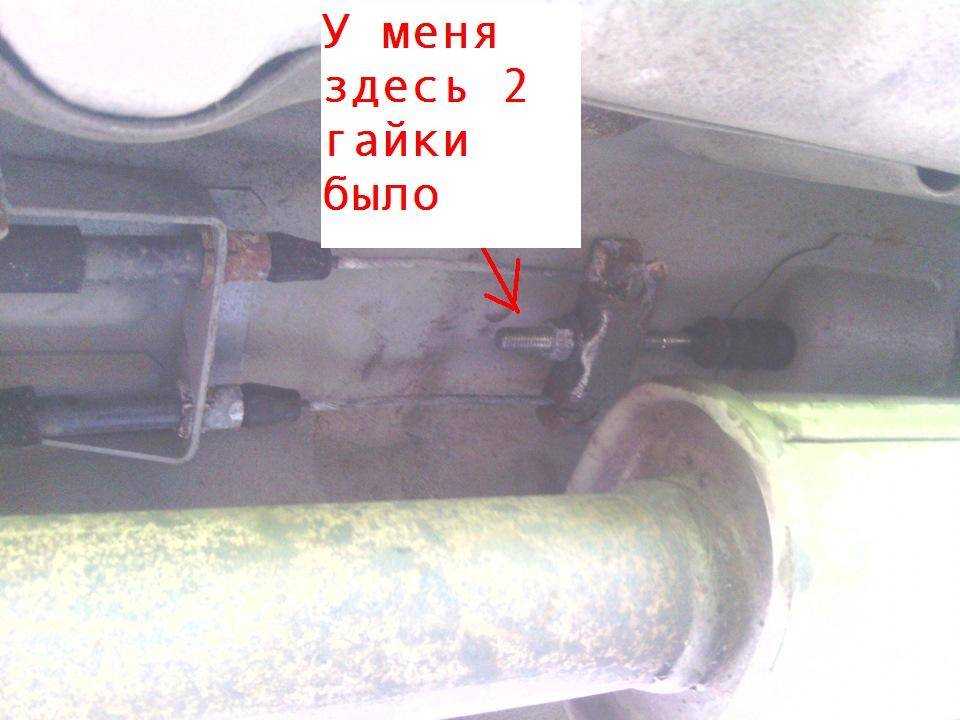

4. Мы получили доступ к гайке на 13 мм регулировки натяжения троса ручника.
5. Рожковым ключом удерживаем контргайку,а другим ключом затягиваем ее на несколько оборотов, контролируя натяжение троса.
6. Натягиваем тросы до легкого натяжения, после чего проверяем силу затяжки. Вывешенное заднее колесо должно вращаться свободно при опущенном рычаге ручника.

После этого проверяем стояночный тормоз в соответствии с нормативными данными. Ниже мы прикрутили видео процесса экстремальной регулировки ручника на Гранте. Удачной всем работы и крепких тормозов!

Если процедура оказалась бесполезной

В редких случаях даже четкое соблюдение инструкции при регулировке ручника не даст желаемого результата. Происходит это преимущественно на старых автомобилях из-за повреждения троса ручника, а точнее, из-за его обрыва. Это довольно редкое явление, но при слишком интенсивной эксплуатации вероятность обрыва увеличивается.

Если натяжка троса ручника не помогла

Замену троса стояночного троса также следует проводить в случаях, когда:

• трос перемещается с большим трудом, а смазка оболочки и самого троса не помогает;
• произошло растягивание нитей (со временем это приведет к обрыву троса);
• по какой-либо причине наконечники ослабились.

Как и в случае с регулировкой, замену троса ручника можно произвести в домашних условиях, не обращаясь за помощью к сотрудникам автосервиса. Длительность процесса замены на порядок больше, но при этом владеть специальными навыками или оборудованием для работы не нужно.

Видео — Регулировка ручного тормоза на Chevrolet Aveo

в ELSA эта процедура описывается следующим образом:

я очень уважаю немецких инженеров, создавших прекрасные автомобили, но в данном случае имею свою точку зрения. Постараюсь аргументировать.

В барабанных тормозных механизмах имеется автоматическая регулировка, которую так же можно назвать механизмом компенсации износа. Устройство и суть действия проста: между одной из колодок и распорной планкой вставляется клинышек, который под воздействием пружинки падает вниз, когда колодки разводятся при нажатии на педаль тормоза. И по мере износа колодок/барабанов он опускается всё ниже, пока не упрётся в планку.

Этот клин так же не даёт колодкам полностью свестись под воздействием пружин, после отпускания педали тормоза, оставляя минимальный зазор между ними и барабаном.

Но я считаю, что после установки новых колодок или тросов регулировку лучше производить в обратной последовательности, то есть при полностью поднятом клинышках сначала подвести колодки к барабанам, накручивая регулировочные гайки на тросах, и только потом трогать педаль тормоза. Я сделал несколько наглядных, надеюсь, фотографий, что бы отстоять свою точку зрения.

Итак, позиция 1. Клин поднят, троса ручника НЕ натянуты. В собранном состоянии ширина между колодками составляет 197 мм

Напомню, что в Гольф 3 диаметр нового барабана составляет 200 мм. Нажав на педаль тормоза, даём клинышкам упасть вниз. При этом они выбирают половину своего хода. Значит когда они опустятся полностью, максимальная ширина составит всего 201 мм.
