Двигатель на шевроле нива: характеристики, ремонт и тюнинг

История двигателя Нива Шевроле

В 2001 году торговая марка Нива окончила своё развитие. При этом, производство отечественного внедорожника никуда не исчезло. Вновь созданное совместное предприятие GM и АВТОВАЗ стало владельцем уникального торгового бренда русского внедорожника. Дальнейшее развитие и производство Нивы началось под названием LADA 4×4.

СП АВТОВАЗ — ДЖИ ЭМ поставили перед собой задачу через год создать новую модель внедорожника, который будит обладать проходимостью Нивы и комфортом и качеством сборки иномарки. Автомобиль совместного производства решили назвать Chevrolet-Niva. Данная модель конструировалась на базе, уже хорошо зарекомендовавших себя моделей Нива объёмом 1.7 литров. Но это был уже совсем другой автомобиль, в который были внесены множественные изменения, по сравнению с базовой ВАЗ 21214.

Главное изменение Нива-Шевроле, это прежде всего совершенно новый кузов, имеющий современную форму, бампер покрашенный под цвет автомобиля, привод четырёх колёс постоянный. Проверенная временем и жизнью трансмиссия осталась от прежней Нивы.

Некоторые механизмы претерпели серьёзные изменения:

• изменена конструкция переднего моста, он не имеет постоянной связи с двигателем;
• промежуточный вал получил более удлинённую конструкцию;
• конструкция привода КПП претерпела изменения;
• у раздаточной коробки используются звёздочки с мелко модульным зацеплением;
• система сцепления на ВАЗ 2123 оригинальная;
• КПП претерпела значительные изменения, были заменены уплотнения и прокладки, механизм ПП, основные подшипники;
• оба карданных вала были унифицированы.

Шум от работы двигателя в салоне автомобиля стал на много тише. Это говорит о том, все детали и узлы автомобиля плотно подогнаны, сборка машины проводилась с высоким качеством Шевроле.

Силовая установка Chevrolet Niva, изменённая копия ВАЗ 21214. На нём сохранены гидротолкатели клапанов и на приводе ГРМ, установлен гидравлический натяжитель, для однорядной цепи распределительного вала. Фазы распредвала расширили, это нововведение позволило крутящий момент на маленьких оборотах увеличить.

Базовая версия Шевроле, оснащена двигателем с распределённым впрыском топлива, объёмом 1.7 л., мощность которого составляет 80 л., сил. Система выпуска продуктов горения имеет каталитический нейтрализатор. Что позволяет мотору ВАЗ 2123 соответствовать европейским нормам по выбросу вредных веществ Евро 3 и Евро 2. Двигатель ВАЗ 2123, специально разрабатывался и создавался для Chevrolet Niva. Однако, для внедорожника полная загруженная масса которого составляет 1.8 тонн такой двигатель оказался слабоват. Поэтому Шевроле будут комплектоваться бензиновыми и дизельными двигателями GM и FIAT соответственно. Ещё, в 2003 г., был разработан экспортный вариант, на который устанавливался мощный двигатель от Опеля. Эта модель, в основном, шла на экспорт и стоила гораздо дороже.

Где находится предохранитель бензонасоса Нива Шевроле

Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса. В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.

Где расположен предохранитель

Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно. Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.

Основные параметры

Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом

1. Отсоединяем клеммы от АКБ
2. Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
3. С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
4. После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
5. Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
6. Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
7. Снимем защитную крышку, которая защищает монтажный блок с контроллером
8. Берем ключ на десять и откручиваем винт который держит защитную крышку

Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса. Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.

Chevrolet Niva — компактный кроссовер российской сборки. Выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. В 2009 году автомобиль получил рестайлинг. Обновленный производился в 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 и 2018 годах. Мы рассмотрим блок с предохранителями шевроле нива и реле с полным описанием представленных схем. Покажем где находится предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Основные проблемы двигателя Нива Шевроле

А теперь давайте глянем на проблемы, с которыми сталкиваются владельцы двигателя модели ВАЗ 2123:

Похожая статья Технические характеристики двигателя Toyota дизель 2СТ

• низкий моторесурс при эксплуатации дешевых деталей;
• загрязнение топливного провода в результате использования плохих горюче-смазочных материалов;
• быстрое загрязнение топливного фильтра двигателя модели ВАЗ 2123;
• плохая подача топливного насоса;
• снижение мощности двигателя модели ВАЗ 2123;
• неисправный датчик положения регулировки дроссельной заслонки.

В результате этих проблем мотор может постоянно глохнуть, чихать. Кроме вышеприведенных решений проблем таких как, замена фильтра и заливка качественных смазочных и горючих материалов, рекомендуется проверить свечи зажигания и аккумуляторную батарею. Последняя может часто выходить из строя во время морозов в северных регионах.

Разборка блока цилиндров не занимает много времени. Однако опытные механики рекомендуют доверять ремонт и проведение профилактического обслуживания только мастерам в специальных сервис-центрах. Иначе по окончании ремонта двигателя можно получить неисправный силовой агрегат.

Где Находится Блок Управления Двигателем Нива Шевроле

Ремонт и обслуживание автомобилей, двигателей и автоматических коробок передач

Компоненты системы управления Двигатель шевроле нива

Двигатель ВАЗ-2123, установленный на полноприводном автомобиле Chevrolet Niva, оснащен системой распределенного фазового впрыска: бензин впрыскивается в каждый цилиндр по очереди в соответствии с порядком работы двигателя.

Программируемая память только для чтения является энергонезависимой, что означает, что ее содержимое памяти не изменяется при выключении питания.

Контроллер обнаруживает неисправные элементы Системы управления, Он активирует индикатор неисправности в комбинации приборов и сохраняет коды неисправностей в своей памяти.

Индикатор неисправности Система управления двигателем Chevrolet Нива находится в комбинации приборов.

Единственное исключение датчик положения коленчатый вал в случае неисправности двигатель не могу работать

Место расположения блок управления двигателем

наШевроле Нива 2006г.в., Находится там: дополнительное реле.

Шевроле Нива ЭБУ Тюнинг

Извлечение компьютера и настройка микросхем Chevrolet Niva Tula Scanmaster CAN Developer.

На основании количества и частоты этих импульсов контроллер рассчитывает фазу и длительность управляющих импульсов форсунок и катушек зажигания.

READ Toyota Camry замена масла в двигателе

Принцип работы фазового датчика основан на эффекте Холла. Металлическая коробка передач прикреплена к звездочке распределительного вала.

Датчик представляет собой термистор с отрицательным коэффициентом температуры, то есть его сопротивление уменьшается с ростом температуры.

Пьезоэлектрический керамический сенсорный элемент генерирует сигнал переменного тока, амплитуда и частота которого соответствуют параметрам вибрации стенки блока двигателя.

Контроллер рассчитывает длительность импульса впрыска топлива в соответствии с такими параметрами, как массовый расход воздуха, частота вращения коленчатого вала, температура охлаждающей жидкости и положение дроссельной заслонки.

Устройство и принцип действия диагностического датчика такие же, как и у кислородного датчика.

Датчик подает прямоугольные импульсы напряжения на контроллер (нижний уровень не более 1,0 В, верхний уровень не менее 5,0 В) с частотой, пропорциональной скорости вращения колеса.

рука под экраном консоли приборной панели слева.

Четыре катушки зажигания блок из двух катушек. Катушка установлена ​​на кронштейне, установленном с левой стороны блока цилиндров.

выводы вторичной (высоковольтной) обмотки катушки соединены проводами свечи зажигания: к одной обмотке. 1-й и 4-й цилиндры, ко второй. 2-й и 3-й цилиндры.

READ Свечи На Ниву 21214 Инжектор Какие Лучше

Зазор между электродами составляет 1,0-1,1 мм. блок реле и системы безопасности контроль двигателя прикреплен к кронштейну контроллера.

Один из предохранителей на 50 А защищает цепи силового вентилятора правого вентилятора и вспомогательного реле, а другой. силовые цепи левого вентилятора.

Ремонт головки блока цилиндров

Даже при щадящем режиме эксплуатации, ГБЦ двигателя рано или поздно требует ремонта. Для внедорожников отечественного производства, этот вопрос особенно актуален. 1. «Нива» покупается не для поездок в Большой театр по городским дорогам. 2. Отечественное бездорожье – это не полигон с тарированными препятствиями, нагрузки на автомобиль и двигатель нешуточные. 3. Качество топлива и смазочных материалов, к сожалению, не способствуют продлению ресурса головки блока цилиндров.

Вы можете посмотреть на видео признаки неисправности:

ВАЖНО! Для подобного обслуживания нет необходимости демонтировать силовую установку. Пространства под капотом достаточно для проведения работ прямо на автомобиле

Устройство двигателя 21213 достаточно простое. Капитальный ремонт или замена прокладки ГБЦ производится в гаражных условиях, одним владельцем, имеющим элементарный опыт обслуживания своего автомобиля.

Подготовим инструмент:

• Трещотка с набором головок (нам понадобятся размеры от 10 до 17 мм) и удлинителем. Рожковые и накидные ключи с подобными размерами. Динамометрический ключ, работающий в диапазоне от 10 до 110 н/м. Свечной ключ. Плоская отвертка с широким жалом, скребок (можно использовать узкий строительный шпатель), с их помощью отделяется прикипевшая прокладка ГБЦ. Съемники стопорных колец. Рассухариватель, деревянный брусок для поддержки сухарей клапанов. Корщетка в виде короны, дрель. Молоток с резиновой или полиэтиленовой головкой (для усаживания клапанов). Шприц с толстой иглой (для отсоса технических жидкостей из труднодоступных полостей) Огнетушитель, ветошь, емкости разных размеров. Магнит на медной проволоке, для извлечения упавшего крепежа.

Перед обслуживанием убедитесь в надежности упоров крышки капота, поставьте машину на ручной тормоз и заблокируйте колеса башмаками.

• Отсоедините аккумулятор, и сбросьте давление в топливной рампе. Открутите крышку расширительного бачка радиатора и слейте антифриз. Аккуратно открутите болты крепления дроссельного блока, предварительно отсоединив тросик газа. Блок демонтируем в сборе, если он не нуждается в обслуживании. Если прокладка целая – менять ее не обязательно.

• Демонтируем патрубки, соединяющие рубашку охлаждения ГБЦ и радиатора. Предварительно ослабляем хомуты. Размыкаем разъемы управляющих шлейфов форсунок. От температуры, фиксаторы могут отломаться – поэтому нельзя прикладывать большое усилие. Отсоединяем разъемы от температурных датчиков на ГБЦ. Сдергиваем со свечей колпачки высоковольтной проводки, попутно проверяем состояние изоляции. Отсоединяем топливопроводы подающего и обратного контура. Перед началом работ приготовьтесь к улавливанию остатков топлива. Отделяем приемную трубу выпускного коллектора. При необходимости прокладка меняется на новую.

• Демонтируем термозащитные экраны. Ослабляем натяжители цепи ГРМ, фиксируем саму цепь на шестерне с помощью проволоки. Выкручиваем болты крепления, демонтируем распредвал.

• Снимаем рычаги, толкающие клапана. Отворачиваем болты крепления ГБЦ. Их расположение на двигателях 21213 и 21214 аналогично. Аккуратно снимаем блок цилиндров, начиная с передней части. Прокладка остается на нижнем блоке.

16. Укладываем блок на ровную поверхность, демонтируем фланцы системы охлаждения. Если прокладка разрушена – меняем.

К техническому обслуживанию относится замена прокладки ГБЦ, очистка масляных каналов, притирка клапанов. Одновременно осматривается распредвал, на предмет задиров и прочего износа. Выбор производителя запасных частей – личное дело владельца. Однако, такая важная часть, как прокладка – в зависимости от производителя имеет различное качество исполнения.

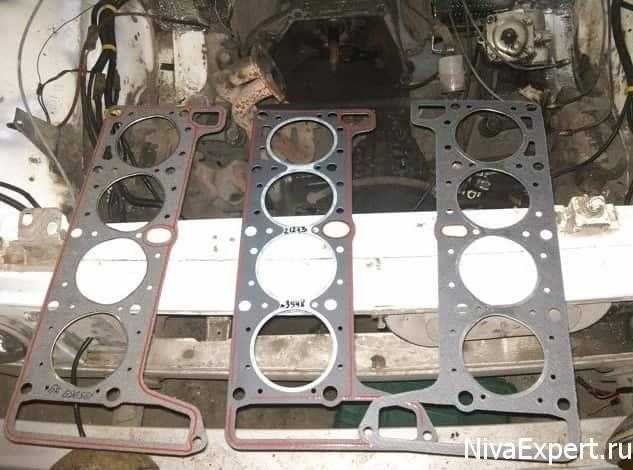

При сравнении трех вариантов, самой некачественной оказалась фирменная запчасть, нет претензий к испанскому образцу (он самый дорогой), и золотая середина – Егорьевский расходник.

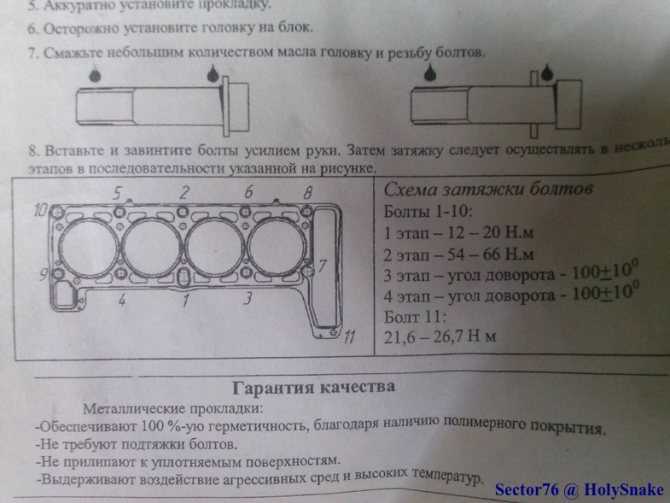

Установку блока производят в несколько приемов, соблюдая последовательность:

• Все болты кроме 11, соблюдая порядок, затягиваются с моментом 20 Н/м. Затем, повторяя последовательность, затягиваем эти же болты уже с моментом 69-85 Н/м. Болт 11 закручиваем за один проход, с моментом 32-39 Н/м Меняем динамометрический ключ на обычную рукоять, и доворачиваем все болты на 90°.

При наличии инструмента, работы выполняются самостоятельно. • Производим расточку впускных и выпускных фланцев до диаметра 34 мм. рис 8

Что сделать после замены

Итак, заглушка заменена и больше не течет, осталось вернуть ГБЦ на место. Для этого выполните такие действия:

1. Очистка ГБЦ от загрязнений и образований посредством дизеля либо керосина.
2. Удаление оставшегося охладителя из резьбовых отверстий.
3. Очистка привалочных плоскостей ГБЦ от старой прокладки, обезжиривание их растворителем.
4. Монтаж головки на БЦ.
5. Фиксация головки. Крепежные болты погружаются резьбой в автомасло. Когда смазка стекает (приблизительно за полчаса), фиксируется головка.
6. Надевание ремня на шкив коленвала.
7. Натягивание ремня против часовой стрелки.
8. Монтаж защитной крышки привода ремня (крепежные болты не закручиваются). Поворачивание коленвала на 2 оборота (ремень должен быть натянутым даже при остановке коленвала). Проверка совпадения отметок для монтажа на шкиве распредвала и крышке ГБЦ. Затягивание болтов, крепящих кронштейн натяжного ролика.
9. Монтаж приводных тросов карбюраторных заслонок.
10. Присоединение снятых шлангов.
11. Монтаж датчика, распределяющего зажигание.

Теперь необходимо выставить момент зажигания. Для этого проделайте такие действия:

Характерные неисправности

Несмотря на серьёзную модернизацию и многочисленные доработки, новый двигатель подвержен множеству характерных неполадок:

Масложор

Одной из самых распространённых и проблемных неполадок, является большой расход моторной смазки. Чем больше ресурс работы мотора, тем больше становиться расход моторной смазки. Глобально исправить проблему поможет ремонт ШПГ и замена сальников клапанов.

Неполадки механизма газораспределения

Проблема может возникнуть с гидравлическим натяжителя цепи. Слабым местом является клапан и трубка подачи масла, выполненная из алюминия. Замена этих деталей может возникнуть на рубеже 50 тыс., км. Признаком к ремонту может послужить сильный шум натяжителя. Если, вовремя не произвести ремонт, цепь ГРМ может проскочить, что может произвести серьёзные механические повреждения.

Стуки ДВС на данном силовом агрегате нормальное явление

Шум идёт со стороны гидравлических компенсаторов. Если стук появляется внизу ДВС, то причина в увеличенном зазоре сальников скольжения. Это железный признак скорого проведения капитального ремонта ДВС.

Глохнет после того, как заводится

Если машина глохнет сразу после запуска, причина в некорректной работе датчика, управляющего работой дроссельной заслонки, последний подлежит замене.

Утечки масла

Течь моторной смазки частот возникает из-под сальника расположенного на задней стороне коленвала. Ещё течь масла может быть из-под крышки клапанов. В данном случае нужно заменить прокладку.

Почему троит

Троение ВАЗ 2123 возникает при некорректной работе модуля зажигания. Реже, такая неполадка может случиться по причине прогара одного из клапанов.

Прочие неприятности

На рубеже 100 тыс., км., из строя могут выйти ДМРВ, РХХ, помпа или масляный насос. Так же возможен прогар прокладки ГБЦ или разрушение кронштейна, который крепит впускной коллектор.

Силовой агрегат ВАЗ 2123 имеет немало проблем при эксплуатации. Однако проблемы случаются после приличного пробега. А дешевизна, доступность запасных частей и возможность проводить ремонт своими руками, делает данный движок надёжным и востребованным отечественным мотором для автомобиля Нива Шевроле.

История производства «Нивы» и её основные модификации

Производством «Шевроле Нивы» впервые стали заниматься еще в середине 1980-х годов прошлого века, но самая первая версия – прототип современной «Нивы» – ВАЗ-2123 — увидела мир лишь в 1998 году. Она выпускалась совсем недолго – до 2002 года, производство было малосерийным.

В 2002 году лицензия на производство была перекуплена концерном «Дженерал Моторс», и появился новый внедорожник на базе старого – «Нива Шевроле».

Самая первая «Нива Шевроле» выпускалась в двух образцах: L и более совершенный GLS.

С 2006 года появился FAM-1, который просуществовал всего пару лет и был снят с производства.

В 2009 году с производства сошла «Нива» нового образца. Сейчас она существует в комплектациях L, LC, LE, GLS, GLC и LE+.

На данный момент ожидается выход «Шевроле Нивы-2» с обновленным мотором и новой комплектацией.

Когда надо менять прокладку ГБЦ?

Такую работу придётся производить в том случае, когда прокладка повреждается. Это могут быть трещины или же пробои в прокладке. При повреждении владелец авто будет наблюдать появление воздуха в охладительной системе. Об этом будет также свидетельствовать бурление тосола.

Трещина в прокладке ГБЦ.

Также менять прокладку потребуется, когда не будет достаточной компрессии в камере сгорания. Прокладка может просто износиться в таком случае и уже не сможет выполнять своих функций. Также при появлении трещин антифриз будет попадать в камеру сгорания, что приведёт к нестабильной работе мотора.

Прогорела прокладка ГБЦ на Шниве.

Во всех перечисленных выше случаях замена прокладки будет просто необходима. Если вовремя не произвести замену, то последствия могут быть печальными.

Какой двигатель стоит на Шевроле Нива

Основной особенностью конструкции данного двигателя внутреннего сгорания является его вертикальное расположение под капотом автомобиля. Впрыск топлива в 4 цилиндра осуществляется под контролем специальной электронной системы, встроенной в мотор. В сравнении с предшественниками, двигатель ВАЗ-2123 новой модификации работает намного тише. Это обусловлено следующими факторами:

• в его конструкцию включен механизм гидравлического натяжения цепей;
• однорядное расположение цепного устройства;

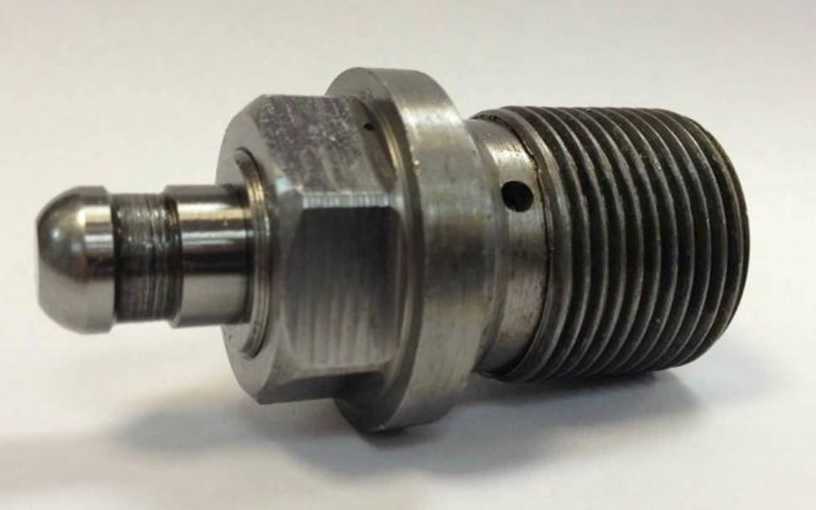

• гидравлика клапанов имеет специальную опору;
• на бобышках головки блока ГБЦ двигателя Шевроле Нива установлены датчики детонации.

Технические характеристики Шевроле Нивы:

1. Мощность двигателя – 80 лошадиных сил.
2. Объем мотора – 1690 см3.
3. Емкость бензинового бака – 58 литров.
4. Максимальная скорость автомобиля – 140 к4м/час.
5. Развиваемый крутящий момент – 127,5 Н.м.
6. Степень сжатия – 9,3 атм.
7. Количество цилиндров – 4 шт.
8. Общее число клапанов – 8 шт.
9. Диаметр цилиндра – 82 мм.
10. Минимально-устойчивые обороты коленвала – 750 об/мин.
11. Вес мотора – 127 кг.

В зависимости от условий эксплуатации, двигатель Шевроле Нива расходует топливо из расчета на 100 километров пробега:

• на загородных трассах – не более 8,8 литров;
• по городским улицам – до 14,1 л;
• комбинированные дорожные условия – не больше 10,8 литров.

Мотор Chevrolet Niva устанавливается на автомобилях Нива 21213, 21214, Шевроле Нива.

Прочие трансформации

Среди остальных переделок и новшеств у рассматриваемой версии можно отметить такие моменты:

• Топливный механизм с форсунками типа «Сименс».
• Модуль зажигания не изменился, копирует аналоги с периода модификации 2112.
• Генератор маркирован порядковым номером 9402.3701-01. Элемент имеет верхнее расположение.
• В качестве стартера для зажигания предусмотрена модель под индексом 5722.3708. Основная особенность узла – присутствие редуктора планетарного типа, предельный показатель мощности – 1,55 кВ.
• В качестве защиты силового агрегата предусмотрен кожух из усиленного пластика.

Увеличение мощности двигателя Шевроле Нива

Некоторых владельцев Нивы Шевроле не всегда устраивают некоторые рабочие параметры и характеристики двигателя внутреннего сгорания. Учитывая внушительный вес транспортного средства и хорошую проходимость, они считают, что мощность в 80 лошадиных сил должна быть несколько увеличена. Данный показатель можно увеличить при помощи некоторых усовершенствований.

Доработка двигателя Шевроле Нива, с целью увеличения мощности, проводится одним из нескольких способов:

1. Замена родных узлов и деталей на тюнинговые экземпляры (смена геометрии комплектации двигателя).
2. Монтаж турбонаддува.
3. Чип-тюнинг (перепрошивка программ ЭБУ).

Благодаря доработкам инжектора, механики добиваются максимального прироста мощности и крутящего момента двигателя. Кроме мощностных показателей, мотор обретает улучшенную разгонную динамику. Заметно улучшается реакция на управляющие воздействия водителя.

При наличии определенного опыта и достаточной квалификации, водители проводят данные работы своими руками:

• расточка гильз цилиндров (увеличение объема от 1,7 до 1,9 литров);
• посадочных мест под клапаны большего диаметра;
• замена измененных элементов;
• перенастройка работы топливной системы (чип-тюнинг).

Если ремонтировать двигатель, то комплексно

Помните, что эффективный ремонт двигателя должен быть комплексный и включать в себя все компоненты. Ремонт вспомогательного оборудования лучше всего поручить специализированной фирме или специалисту

Одни акцентируют внимание на ремонте головки и системы коленчатого поршня, который заключается в замене некоторых деталей на новые

Другие — подвергают механической регенерации все узлы. Распространенной проблемой является ограничение действия по исправлению положения, например, только для планирования головки, поршневых колец, шлифовки коленчатого вала и новых вкладышей. Это путь, дающий только временный эффект и то не очень видимый.

Более подробно про капитальный ремонт двигателя Нивы Шевроле смотрите в видеоролике.

Инструменты:

• Динамометрический ключ
• Молоток
• Приспособление для установки поршней в цилиндры
• Торцовый вороток
• Удлинитель для торцового воротка
• Головка для торцового воротка на 10
• Головка для торцового воротка на 13
• Головка для торцового воротка на 14
• Головка для торцового воротка на 17
• Головка для торцового воротка на 19
• Головка для торцового воротка на 21
• Головка для торцового воротка на 22
• Головка для торцового воротка на 36
• Отвёртка плоская
• Монтажная лопатка
• Щуп микрометрический
• Шабер
• Кисточка для масла

Детали и расходники:

• Набор прокладок двс
• Сальники передней и задней крышки двс
• Коренные и шатунные вкладыши
• Поршни
• Поршневые пальцы
• Стопорные кольца
• Поршневые кольца
• Упорные полукольца
• Моторное масло
• Чистая тряпка

1. Наденьте поршень на шатун, следя, чтобы отверстие под палец совпало с отверстием в верхней головке шатуна. Усилием руки протолкните смазанный моторным маслом палец в отверстия поршня и шатуна. Вставьте в проточки бобышек поршня стопорные кольца и дополнительно смажьте палец моторным маслом через отверстия в бобышках поршня.

2. Установите поршневые кольца в порядке, обратном снятию.

Предупреждение: При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.

Примечание: Нижнее компрессионное кольцо устанавливайте выточкой (показана стрелкой) вниз во вторую канавку.

Если на кольце нанесена метка «Верх» или «TOP», то кольцо устанавливайте меткой вверх (к днищу поршня).

3. Сориентируйте кольца. Установите кольца на остальные поршни.

Примечание: Кольца сориентируйте следующим образом: замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца; замок нижнего компрессионного кольца — под углом примерно 180° к оси замка верхнего компрессионного кольца; замок маслосъемного кольца — 90° к оси замка верхнего поршневого кольца.

Полезный совет: После расточки блока, края кромки цилиндра острые. Перед дальнейшей сборкой обязательно, притупите заостренные кромки на плоскости блока цилиндров шабером.

Это позволит не сломать поршневые кольца при установке поршней в цилиндр. Протрите чистой тряпкой цилиндры от мелкой стружки.

4. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников (с канавками).

Примечание: Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели.

В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками, а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как вкладыши в крышках коренных подшипников).

5. Смажьте вкладыши моторным маслом.

6. Установите коленчатый вал в блок цилиндров.

7. Уложите в крышки коренных подшипников нижние (без канавки) вкладыши.

8. Смажьте моторным маслом коренные шейки коленчатого вала.

9. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.

10. Установите крышки (кроме задней) коренных подшипников и смажьте упорные полукольца моторным маслом.

Примечание: Устанавливаем крышки коренных подшипников с вкладышами в соответствии с метками, нанесенными на наружной поверхности крышек (счет ведется со стороны привода распределительного вала). При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

11. Установите заднее (металлокерамическое, желтого цвета) и переднее (сталеалюминиевое) упорные полукольца задней опоры коленчатого вала.

Описание

Двигатель ВАЗ-2123 официально представлен на Московском международном автосалоне в 2002 году. Конструкционно мотор являлся модернизированной версией ранее выпускаемого ВАЗ-21214, использовавшимся в многих вариациях моделей Нива.

Основные отличия ВАЗ-2123 от базового заключаются в изменениях крепления навесного оборудования. Кроме того, несколько модернизирован блок управления.

Справедливости ради необходимо отметить, что новый двигатель имеет несколько версий, но разница между ними только визуальная. Так, с 2003 года навесное оборудование располагалось сверху и имело в качестве привода только один поликлиновый ремень.

Раньше генератор крепился снизу, а все агрегаты навесного оборудования приводились в движение двумя клиновыми ремнями.

Сам привод также получил усовершенствование в обновлении механизма натяжения ремня.

Конструктивные изменения в очередных версиях мотора незначительны. О них будет сказано несколько позднее.

ВАЗ-2123 представляет собой четырехцилиндровый рядный бензиновый атмосферник объемом 1,7 литра, мощностью 80 л. с и крутящим моментом 127 Нм.

Блок цилиндров чугунный, не гильзованный, оригинальный. Изменения связаны с появлением дополнительных мест крепления навесного оборудования, расположении масляного фильтра (для его установки используется специальный кронштейн).

ШПГ осталась прежней (от ВАЗ-21214). Незначительно усовершенствованы шкив-демпфер коленвала. Теперь он работает с поликлиновым ремнем и дополнительно оснащен зубчатым диском для совместной работы с датчиком положения вала.

Коленчатый вал отлит из высокопрочного чугуна, крепится на пяти опорах. Имеет восемь противовесов. Вкладыши коренных и шатунных шеек сталеалюминиевые.

Поршни стандартные, с тремя кольцами. Два верхних компрессионные, нижнее маслосъемное. Поршневой палец плавающего типа.

Шатуны стальные. В верхней головке запрессована сталебронзовая втулка.

ГБЦ изготовлена из алюминиевого сплава. В верхней части размещен распредвал и клапанный механизм с гидрокомпенсаторами.

Гидрокомпенсатор ВАЗ 2123

Со стороны звездочки привода предусмотрено крепление датчика фаз.

Распредвал чугунный, крепится на пяти опорах.

Масляный насос без изменений перекочевал с модели ВАЗ-2121, а вот водяной стал оригинальным. Шариковый подшипник помпы заменен роликовым.

Обновлена система забора воздуха. Воздухофильтр стал более объемным, применяются новые ресивер, дроссельный патрубок и заборные трубы.

В системе питания топливом используется фазированный впрыск топлива. Этим обеспечивается более точная доза впрыска и, как результат – повышенная степень очистки выхлопных газов.

Привод ГРМ – однорядная втулочно-роликовая цепь. В конструкцию узла заложена пружинно-гидравлическая система натяжения цепи. Привод является общим для распредвала и масляного насоса. При обрыве (растяжении) цепи или нарушении фаз газораспределения клапана с поршнем не встречаются и остаются без повреждения.

Некоторые автовладельцы отмечают недостаточную мощность агрегата. По этому поводу хорошо высказался Олег из Уфы: «…много кто жалуется на счет слабого движка. Да он не слабый. Он просто другой. Уверенно тянет с 1500 оборотов, с удовольствием раскручивается до 4000 (на этой частоте вращения у него максимальный крутящий момент)».

Моменты затяжки резьбовых соединений Нива Шевроле

Затяжка головки блока цилиндров. Сделай Сам!

Снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров, за ранее выставив метки храповичным ключом и сняв звезду распределительного вала, как описано. Болты гбц нива, установка Ничего придумывать не буду, просто полное следование заводскому руководству.

Пришлось разбирать самому и фоткать на телефон. Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса.

Ставим звёздочку обратно на распредвал отжимает гидронатяжитель, если он мешаетустанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы.

А это в худшем случае биение в дрели развертки и хана каналам, плюс можно вскрыть масляный канал, тогда точно писец головке. В итоге решил не пилить. Если что, сделаю при случае… Промывка гидрокомпенсаторов на примере гидроопор нового образца с августа года в Шевроле Ниве Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.

Оригинальные гидрокомпенсаторы нового образца имеют артикул производитель INA.

Детали и расходники:

Заказать можно в exist или autodoc. Помимо всего прочего понадобится новая прокладка клапанной крышки, проволока, несколько зубочисток или канцелярская скрепка, шприц мл, пластиковые стяжки, небольшое зубило, пассатижи, а из особого инструмента — динамометрический ключ хотя многие обходятся без него.

Chevrolet Niva — Снятие головки блока

Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam Чистит и растворяет все масляные отложения влёгкую!

Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались.

Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки см.

Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи.

Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма.

После этого берём проволоку и привязываем пока только страхуем звездочку к верхнему замку капота чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса.

Теперь можно отогнуть краешек стопорной шайбы звёздочки аккуратно используем небольшое зубило и молоток и открутить болт. Итак, звёздочка снята и зафиксирована проволокой за замок капота см.

Теперь отворачиваем гайки крепления масляной рампы и снимаем её

После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест чтобы потом не перепутать

Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам рокер и ГК первого клапана в первый пакет, второго — во второй и т.

По науке, когда говорят торсион, подразумевают деформацию от скручивания. Когда говорят Ленин, подразумевают партию. А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болтами ГБЦ нива шевроле.

Еще встречал назвние торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта.
