Детали и расходники:
Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива. В нем находятся температурные датчики и нагревательный резистор.
Замена батарейки в стандартном ключе ШНивы
Проходящий воздух охлаждает один из датчиков, а электронная схема датчика преобразует эту разность температур в выходной сигнал для электронного блока управления. В разных вариантах систем впрыска топлива могут применяться датчики массового расхода воздуха двух типов. Они отличаются по устройству и по характеру выдаваемого сигнала, который может быть частотным или аналоговым.
В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором случае — напряжение. ЭБУ использует информацию от датчика массового расхода воздуха для определения длительности импульса открытия форсунок. Датчик скорости автомобиля Нива Шевроле Датчик скорости автомобиля Шевроле Нива установлен на раздаточной коробке между приводом спидометра и наконечником гибкого вала привода спидометра.
Принцип действия датчика основан на эффекте Холла.
Датчик выдает на контроллер прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.
Датчик положения дроссельной заслонки Нива Шевроле Датчик положения дроссельной заслонки установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки. С третьего вывода потенциометра от ползунка идет выходной сигнал к контроллеру. Когда дроссельная заслонка поворачивается от воздействия на педаль управления , изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,7 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В.
Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки то есть по желанию водителя. Датчик положения дроссельной заслонки не требует никакой регулировки, так как контроллер воспринимает холостой ход то есть полное закрытие дроссельной заслонки как нулевую отметку.
Датчик положения коленчатого вала Шевроле Нива Датчик положения коленчатого вала Нива Шевроле — индуктивного типа, предназначен для синхронизации работы контроллера с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала. Датчик установлен на крышке привода газораспределительного механизма напротив задающего диска на шкиве коленчатого вала. При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока.
Контроллер по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки. Лямбда-зонд Нива Шевроле Датчик концентрации кислорода лямбда-зонд установлен на приемной трубе системы выпуска отработавших газов.
Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В высокое содержание кислорода — бедная смесь до 0,9 В мало кислорода — богатая смесь. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке. Все болты указаны стрелками.
Когда два винта выкручены, и устройство ничего не держит, можно доставать его с посадочного места, и вместе с ним достаём резиновое уплотнительное кольцо. Можно увидеть, что уплотнительное кольцо осталось в колодце. Аккуратно демонтируем и его.
Несмотря на то, что РХХ не является ремонтопригодным устройством, его можно попытаться очистить при помощи очистителя карбюратора, если на нём нет механических повреждений. Несмотря на то, что подобные манипуляции не способны полностью исправить положение, они обеспечат должную работу и позволят добраться до ближайшего магазина автозапчастей.
Измеренное расстояние должно быть не более х миллиметров. Эти значения необходимо соблюдать для того, чтобы не повредить регулятор во время монтажа и, чтобы она не упиралась в корпус дроссельной заслонки. Именно об этом расстоянии шла речь выше. Чтобы не совершить ошибку во время покупки устройства, рекомендуется измерять это расстояние прямо в магазине.
Как снять мозги на ниве шевроле

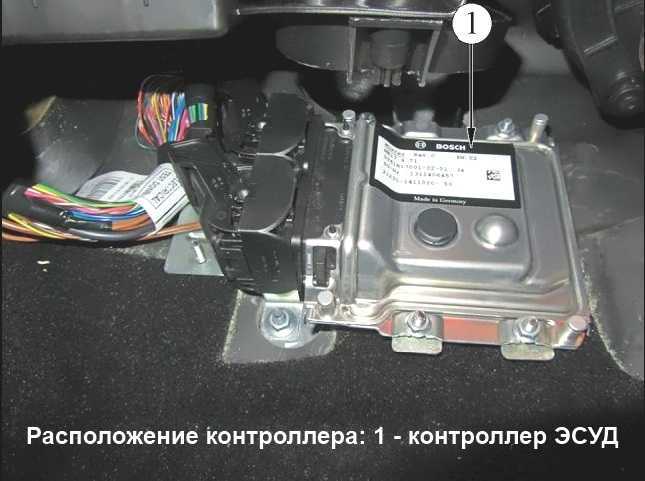

Контроллер системы управления двигателем установлен под панелью приборов на щите передка перед пассажиром.
Откручиваем три гайки крепления блока реле и предохранителей
Отсоединяем от кронштейна блок в сборе
Крестовой отверткой откручиваем два винта крепления кронштейна
Снимаем контроллер вместе с кронштейном
Вытягиваем фиксатор колодки жгута и отсоединяем ее от контроллера
Устанавливайте контроллер и блок предохранителей и реле в порядке, обратном снятию
Обратите внимание на чертежное обозначение контроллера (2123–1411020–40)
Новый контроллер приобретайте с таким же обозначением независимо от того, какой на нем указан тип изделия.
Контроллер автомобиля ВАЗ-2123 обычно находится в салоне автомобиля с правой стороны под вещевым ящиком.
Крепление и конструкция контроллера зависит от маркировки его.
Контроллер с электронной педалью управления дроссельной заслонкой немного отличается от контроллера, который управляет дросселем с механической связью.
Но основной принцип такой же.
Для снятия контроллера отключаем минусовую клемму аккумуляторной батареи.
Откручиваем и снимаем вещевой ящик. Как снять вещевой ящик ВАЗ-2123
1. Ключом на 10 отворачиваем гайку крепления защитного кожуха
2. Снимаем кожух
3. Ключом на 10 откручиваем три гайки крепления блока реле и предохранителей
4. Отсоединяем от кронштейна блок в сборе
5. Крестовой отверткой отворачиваем два винта крепления кронштейна
6. Снимаем контроллер в сборе с кронштейном
7. Берем за выступ фиксатора
8. Вытягиваем фиксатор до упора
9. После этого отсоединяем колодку жгута проводов от контроллера
Контроллер вместе с реле и предохранителями системы управления двигателем
Устанавливаем контроллер в обратной последовательности.
Контроллер (ЭБУ электронный блок управления) на автомобиле Нива Шевроле снимают для его ремонта или полной замены в случае выхода из строя, а так же при проведение других работ, при которых его наличие будет мешать ходу их выполнения. Контроллер установлен под панелью приборов на щитке передка кузова перед пассажиром. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
- В первую очередь необходимо снять крышку блока предохранителей и реле.
- Далее крестовой отверткой откручиваем левый и правый винты крепления контроллера и блока предохранителей к щиту передка кузова.
- Отводим контроллер от щитка передка немного в сторону и откручиваем гайки крепления к нему блока и отделяем его от контроллера.
- Отведите в сторону защелку колодки жгутов с питающими проводами.
- Отсоедините от него колодку с проводами и снимите.
- Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности.
Шевроле нива блок предохранителей
Chevrolet Niva — компактный кроссовер российской сборки. Выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. В 2009 году автомобиль получил рестайлинг. Обновленный производился в 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021 и 2018 годах. Мы рассмотрим блок с предохранителями шевроле нива и реле с полным описанием представленных схем. Покажем где находится предохранитель прикуривателя.
Основной блок с предохранителями и реле
Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.
Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.
фото блока с предохранителями в шевроле нива
Схема — вариант 2
Расшифровка предохранителей
F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.
F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.
F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.
F4 (10 А) — резервный предохранитель.
F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.
F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.
F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.
Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.
Как взломать машину — ускоренный курс
Кенни Кучера
Цель этой статьи — научить вас взламывать автомобили — быстро, дешево и легко. Для этого мы, например, подделаем датчик частоты вращения.
Это никоим образом не является исчерпывающим руководством. Вместо этого он направлен на то, чтобы предоставить достаточно информации, чтобы вы начали работать. Если вы хотите копнуть глубже, вы можете проверить, что нужно прочитать в конце.
Если вы решите выполнить это руководство в реальной жизни, вам понадобится компьютер с Linux (или виртуальная машина с Linux) и устройство CAN-to-USB (которое мы рассмотрим позже).
Автомобиль — это сеть
Автомобиль состоит из нескольких компьютеров для управления двигателем, коробкой передач, окнами, замками, освещением и т. Д. Эти компьютеры называются электронными блоками управления (ЭБУ) и обмениваются данными друг с другом по сети.
Например, когда вы нажимаете кнопку на рулевом колесе для увеличения громкости радио, ЭБУ на рулевом колесе отправляет команду на увеличение громкости в сеть, затем ЭБУ радио видит эту команду и действует соответствующим образом.
В автомобиле есть несколько сетей, обычно как минимум две:
- Одна для критических данных, таких как сообщения двигателя и трансмиссии
- И одна для менее важных данных, таких как радио и дверные замки
Критическая сеть использует быстрый и надежный протокол, тогда как некритическая сеть использует более медленный, менее надежный, но более дешевый протокол. Количество сетей, а также то, какие ЭБУ объединены в сеть, зависит от марки, модели и года выпуска автомобиля. ЭБУ также можно подключить к нескольким сетям.
Подключение к сети
К некоторым сетям можно получить доступ через порт OBD-II. OBD-II является обязательной для всех автомобилей и легких грузовиков, построенных в США после 1996 года и в Европе после 2004 года.
Разъем находится в пределах досягаемости рук от сиденья водителя. Возможно, вам придется снять пластиковую крышку, но она всегда доступна без инструментов.
Стандарт OBD-II допускает пять протоколов сигнализации. Производитель должен решить, какой из них использовать.CAN — самый популярный, и мы его обсудим. Доступ к нему осуществляется через контакты 6 и 14 разъема OBD-II. Если в вашем автомобиле есть шина CAN, вы увидите металлические выводы на контактах, как на изображении выше.
CAN-шина — это надежная высокоскоростная шина, которая используется для отправки важных данных. К сожалению, пакеты данных на шине не стандартизированы, поэтому вам придется их перевернуть, чтобы понять, что они означают. Стандарт OBD-II также оставляет место для специальных контактов производителя, которые могут использоваться для конкретных протоколов поставщика.Это облегчает дилеру диагностику проблем.
На моей машине (GM) у меня есть стандартная шина CAN на контактах 6 и
Сравнение устройств
Среди автовладельцев ходит термин «смена прошивки». Разберемся подробнее, что происходит при попытке поменять «мозги» на Шевроле Нива. Все тюнинговые работы условно разделим на две категории. Первые подразумевают смену программного обеспечения без изменения в самом блоке управления. Здесь все просто, ведь это программное обеспечение разработано непосредственно производителем. В более поздних версиях устраняются ошибки, усовершенствуется адаптирование компьютера к действиям водителя. Чтобы сменить ПО, потребуется под рукой ноутбук, кабель с переходником и соответствующее ПО на компьютере.
Как диагностировать неисправность ЭБУ Шевроле Нива самостоятельно.
Обнаружение сканером одного из диагностических кодов, будет означать неисправность модуля управления и необходимость его замены. Но для подтверждения некорректной работы ЭБУ, требуется провести дополнительную диагностику – тестирование.
При проведении тестов используются специальные таблицы диагностики неисправностей. Отслеживание появлений неисправностей в модуле управления происходит путем введения исходных данных и сравнений с нормой.
Отсутствие реакции ЭБУ или её некорректность говорят о том, что блок управления нуждается в замене. Но автолюбителям нужно быть предельно внимательными при проведении диагностики неполадок. Довольно часто автомеханики, не видя явных причин неполадок в работе остальных систем, склонны сообщать о неисправности бортового компьютера.
Где находятся блок предохранителей и реле Нивы Шевроле
Расположение вставок у машин с 2011 по 2019 годы не менялось.
Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.
Подробное расположение с описанием есть на фото ниже.
Предохранители Нива Шевроле с описанием
Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.
На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.
| Номер | Описание цепей |
| F1 | Освещение гос номера, габаритные огни по левому борту автомобиля. |
| F2-4 | Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо. |
| F5 | Основное защитное реле стеклоподъемников |
| F6 | Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания. |
| F7 | Реле подключения клаксона. |
| F8 | Подогрев стекла кормовой части и зеркал заднего вида. |
| F9 | Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла. |
| F10 | Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной |
| F11-14 | Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства. |
| F15 | Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована. |
| F16 | Прерыватели аварийки и реле поворотов |
| F17 | Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа. |
| F18 | Силовой вентилятор системы отопления |
| F19 | Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота. |
| F20 | Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки. |
Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.
Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.
Дополнительный блок предохранителей
Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:
- №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
- №3 – предохранительная вставка бензонасоса, расположенного в баке;
- №4 – элемент отвечает за питание цепи контроллера автомобиля;
- №9 – предохранитель правого вентилятора радиатора;
- №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.
Реле Нива Шевроле
Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.
Основной монтажный блок.
| Обозначение в схеме | Расшифровка обслуживаемой цепи и оборудования |
| К1 | Преимущественно не применяется, но в некоторых комплектациях может быть подключено. |
| К2 | Система очистки лобового окна, реле питает электромотор. |
| К3 | Прерыватель указателей поворотников в рабочем положении |
| К4 | Модуль блока фар – включение ближнего света |
| К5 | Защитный переключатель включения и питания дальнего света головной оптики |
| К6 | Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна. |
| К7 | В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека. |
| К8 | Не используется |
Также в конструкции автомобиля предусмотрена выносная панель релюшек:
- К1/2 – штатные противотуманки (при наличии);
- К3 – включение системы подогрева сидений;
- К4 – защита клаксона;
- К5 – стандартное включение цепи стартера.
Отдельно следует рассмотреть блок системы управления двигателем:
- К1 – дополнительное реле;
- К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
- К7 – питание цепи топливного насоса;
- К8 – главное реле автомобиля.
Chevrolet Niva 2014, 81 л. с. — электрика и электроника
Далее необходимо поставить автосигнализацию на охрану со штатного брелока. Установка автомобильной сигнализации в дальнейшем производится достаточно просто. Она требует сборки всех систем в обратном порядке.
Для проведения этих работ в автомобилях ниссан необходимо использовать обыкновенную отвертку для закручивания саморезов. Если установка устройства будет правильной, то защищенность автомобилей ниссан и других марок гарантируется.
Особенности оборудования При правильном монтаже оборудования tomahawk можно обеспечить качественную его работоспособность, что объясняется огромным количеством функций.
Удобное использование оборудования обеспечивается благодаря новому дизайну. Управлять центральным замком транспортного средства можно на расстоянии.
сигналка на ниву
Все точки соединений нужно изолировать. Но и этого будет недостаточно: Именно так можно обезопасить себя от непредвиденных последствий. Особенности программирования новой сигналки Допустим, схема, рассмотренная выше, была реализована без ошибок.
На втором шаге, как легко догадаться, нужно правильно запрограммировать сигналку. А иначе, есть вероятность сжечь актуаторы, установленные в дверях пассажиров.
Блокировка движения машины реализуется двумя способами, имеющие различную скорость блокирования: Штатный иммобилайзер подает мгновенные сигналы. Двигатель автомобиля Шевроле Нивы блокируется при попытке запуска ключом отличным от оригинала.
По второму варианту машина заводится, начинает движение, но через некоторое время мотор блокируется и глохнет. Остановка на оживленной дороге вынуждает вора ретироваться. Теперь разберемся, как же Шевроле Нива распознает владельца, сигнализация не препятствуют запуску мотора. В этой модели существует 2 способа распознавания: Один из них относится к контактному. Суть его состоит в том, что определяется правильность ключа-брелока, вставляемого в замок зажигания.
Для Шевроле Нивы сконструировано множество замков, в различных исполнениях, то подобрать искомый ключ очень сложно. Второй вариант относится к бесконтактному способу распознавания. Провода, идущие в иммо просто заизолировать, а с других снять изоляцию и скрутить между собой, и заизолировать. Теперь при закрывании любой двери плафон будет сразу тухнуть и сигналка будет сразу брать машину под охрану.
шеви нива сигналка и салонная подсветка
Л1- подкапотная лампочка, в новых Ш. Л2- лампочка освещения багажника. Д1,Д2- диоды 1N 1А в. Иногда бывает один провод: Нужно достать блок электропакета. Теперь вам нужно будет получить доступ к управляющему устройству — блоку, для этого нужно выкрутить два самореза на панели, которые закрывают девайс, и один саморез, который фиксирует модуль.
Устройство демонтируется, от него нужно отключить все провода.
Затем производится демонтаж приборной панели. Чтобы сделать это, выкрутите четыре самореза, причем два из них расположено под заглушками. Саму приборку необходимо будет извлечь.
Теперь устанавливаем непосредственно составляющие новой противоугонной системы.
Советы для автомобилистов
Многие владельцы этого автомобиля жалуются на проблемы штатной сигнализации. Почему-то они случаются в самый неподходящий момент, и ставят перед владельцами машины кучу проблем. Ладно, если только машина не ставится под охрану, а бывает и так, что сирена не умолкает длительное время, чтобы её отключить, отсоединяют клеммы от аккумулятора.
Где искать причины
Опытные автоэлектрики советуют в первую очередь проверить исправность предохранителей. Проверяют F10, он отвечает за дистанционное управление блокировкой дверей автомобиля, расчётный ток не более 20 Ампер. Также подвергают проверке F17, он относится к контрольной лампе состояния противоугонной системы, его ток небольшой, всего 7,5 Ампер. Прибор F20 относится к блоку управления противоугонной системой, его ток также всего 7,5 Ампер.
Где находится реле стартера на ваз-2114: фото и расположение видео
Если нет никакой реакции на манипуляции с пультом управления, следует в первую очередь проверить его работоспособность, а именно элементы питания, и при необходимости их заменить. В некоторых случаях могут сбиться установленные настройки охранной системы, которые нужно восстановить. Блок управления охранной системой можно перепрограммировать. Говорить об этом сегодня не будем, информация об этом имеется в инструкции по эксплуатации машины.
Что ещё может подвести
Однако, чаще всего сбой происходит в какой-то одной функции сигнализации. В таком случае следует разбираться с конкретной схемой этой системы. Как и другие электронные изделия, «сигналка» не любит окисленных контактов и обрывов проводов. Они могут быть как в самом блоке управления, так и в концевых выключателях, других датчиках устройства.
Блок управления охранной системой находится за монтажным блоком с предохранителями, его придётся демонтировать, чтобы проверить контакты. Передняя дверь водителя открывается чаще всего, поэтому и проблемы возникают именно в ней. Провод может перетереться, оголиться и замыкать на массу, а это приведёт к включению сигнальной лампы в салоне, а иногда может включиться сирена.
Такая проблема может возникнуть после попадания обильного количества влаги на концевые выключатели. Вылечить её можно заменой резиновых уплотнителей и просушкой залитых мест. На работу штатной охранной системы сильно влияет самостоятельная установка дополнительных электронных элементов. Если это сделано не квалифицированно, могут возникнуть нештатные ситуации.
Читать дальше: Кузов шевроле лачетти хэтчбек
Штатная охранная система представляет собой сложное электронное устройство поэтому, если опыта работы с такими системами нет, лучше всего обратиться за помощью к специалистам.
в водительской двери стоит мастер-привод, от него разбегаются сигналы на остальные замки.
смотреть этот мастер-привод.
оп-па! у меня тоже не реагируют остальные замки если на водительской двери поднять пипку. я думал, так надо. При этом концевик работает. На сигналку реагирует и на габариты.
Иммобилайзер Нива Шевроле — это особый вид электронного противоугонного устройства. Основная его функция заключается в блокировке двигателя при попытке угона авто. Иммобилайзеры, устанавливающиеся на автомобили ВАЗ, подвержены различного рода неполадкам, до ожидания устранения которых иммобилайзер лучше отключить.
Установка сигнализации STARLINE A93 на Chevrolet Captiva сигналка на ниву Как подключить сигнализацию
Расположение датчика скорости
ДС стоит непосредственно на корпусе КПП. Примечательно, что расположение устройства на машинах 2008 года и 2021 не поменялось. Стабильность конструкции говорит о правильном размещении устройства. Модуль прикрыт кузовными панелями и корпусом КПП, что делает его недоступным для препятствий и острых элементов, способных повредить сенсор.
Сам датчик представляет собой небольшое пластиковое устройство, которое крепиться в районе вала. Внутри корпуса размещается сердечник, передающий импульсы на специальный контроллер, отвечающий за отображение информации на панели приборов.
Причины поломок датчика на Шниве
Существует ряд возможных причин отказа модуля. Самые популярные из них описаны ниже:
- Механическое повреждение. Подобная проблема встречается у пользователей, эксплуатирующих автомобиль в условиях бездорожья. Торчащие элементы дорожного покрытия, ветки и камни могут повредить пластиковый корпус или оборвать провода.
- Попадание влаги. Со временем изоляция проводов и блоков может пересохнуть. Растрескивание обмотки и позволяет воде проникнуть в систему, что может стать причиной короткого замыкания.
- Системный сбой. При скачках напряжения может заглючить бортовой компьютер. Ошибки внутри модуля мешают правильно считывать данные с устройства.
