Лабораторная работа

Проверка и обслуживание систем зажигания непосредственно на автомобиле

4.1. Проверка цепей низкого и высокого напряжения

В случае невозможности запуска двигателя основные причины отсутствия тока в цепях низкого и высокого напряжения системы зажигания можно определять с помощью контрольной лампочки или тестера. Рассмотрим технологию проверки бесконтактно-транзисторной системы с датчиком Холла (рис. 10).

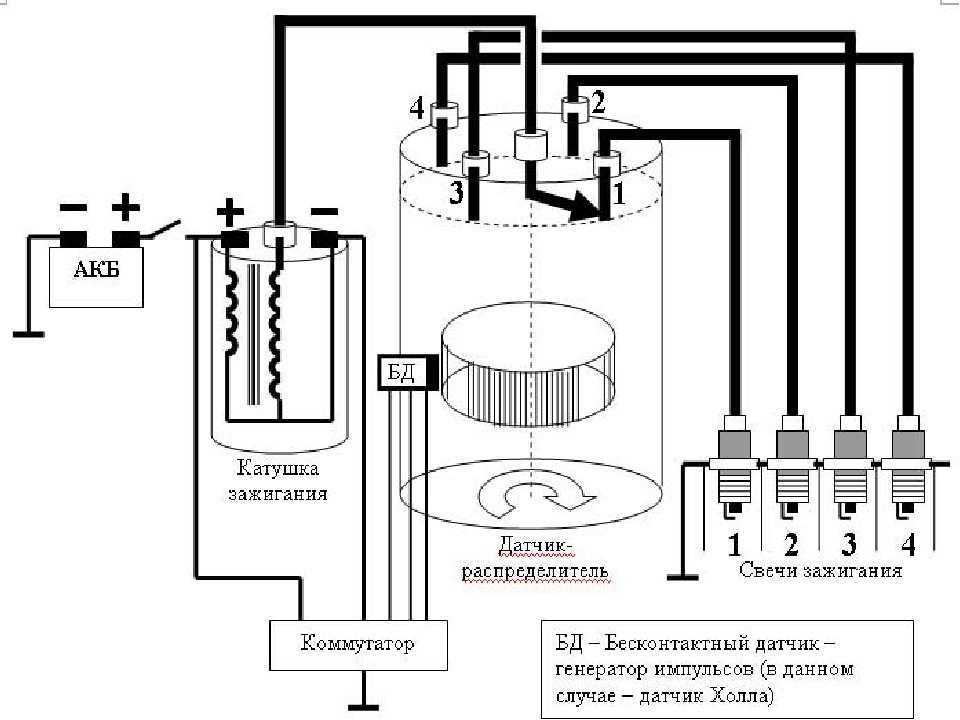

Рис. 10. Бесконтактно-транзисторная система зажигания: 1 — свечи зажигания; 2 — датчик-распределитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — реле зажигания; 8 — катушка зажигания; 9 — датчик Холла; 30, 30/1, 15 — номера клемм системы зажигания

Прежде всего необходимо проверить, выдает ли коммутатор импульсы тока на катушку зажигания. Для этого отсоединяют от катушки зажигания провод, идущий к клемме «1» коммутатора, и подключают наконечник провода к лампочке. Другой провод лампы присоединяют к клемме «+» катушки зажигания, включают зажигание и проворачивают коленчатый вал двигателя стартером. При этом возможны два случая.

Первый случай — контрольная лампочка не мигает. Следовательно, коммутатор не выдает импульсы тока. Основные причины отсутствия импульсов тока и способы их устранения следующие:

• обрыв в проводах, соединяющих коммутатор с датчиком —распределителем зажигания. Для устранения неисправности необходимо зачистить наконечники проводов, поврежденные провода заменить;
• обрыв в проводах подвода питания к коммутатору. Следует отсоединить колодку проводов от коммутатора, соединить наконечник провода клеммы «4» через лампочку с «массой» и включить зажигание. Если лампочка не горит, проверить провода и их соединения от клеммы реле зажигания до клеммы «4» коммутатора. Заменить наконечники проводов, поврежденные провода заменить;
• обрыв в первичной обмотке катушки зажигания. Надо отсоединить провода от катушки зажигания и через контрольную лампочку соединить клемму «+» катушки зажигания с «+» аккумуляторной батареи, а другую клемму «-» с «-» батареи. Если лампа не горит, то в первичной обмотке обрыв и эту катушку зажигания необходимо заменить;
• не вращается валик датчика — распределителя зажигания. Следует снять крышку датчика-распределителя и провернуть коленчатый вал двигателя стартером. Проверить, вращается ли валик, если нет, то необходимо снять датчик-распределитель и заменить поврежденные детали;
• неисправен бесконтактный датчик. В этом случае следует подключить лампочку к выводам «3» и «6», включить зажигание и провернуть коленчатый вал двигателя. Если лампочка не мигает, значит, бесконтактный датчик неисправен;
• неисправен коммутатор. Если все предыдущие проверки показали, что провода и датчик — распределитель зажигания исправные, то неисправным является коммутатор и его необходимо заменить.

Второй случай — контрольная лампочка мигает. Следовательно, цепь низкого напряжения системы зажигания исправна, а неисправность следует искать в цепях высокого напряжения.

Прежде всего, надо осмотреть провода и приборы зажигания. Убедившись, что все они сухие и чистые, для проверки используют разрядник, состоящий из двух заостренных стержней, зазор между которыми можно регулировать. Для проверки необходимо: отсоединить наконечник провода от любой свечи зажигания, соединить его с одним из электродов разрядника, а второй электрод подключить к «массе» автомобиля, установить его в воздушный зазор 7…10 мм между электродами разрядника; провернуть коленчатый вал двигателя стартером и определить наличие искры на разряднике.

4.2. Проверка катушки зажигания

Перед проверкой убедитесь, что пробка отверстия в верхней части катушки на месте и нет подтекания заливочной массы. В противном случае (пробка выбита из отверстия или имеются следы подтекания заливочной массы) замените катушку зажигания. Затем надо проверить: цепь первичной обмотки омметром (рис. 11, а), подсоединив его к клеммам катушки зажигания (сопротивление цепи должно быть в пределах 0,6…0,9 Ом); цепь вторичной обмотки катушки зажигания (рис. 11, б), подсоединив омметр к клеммам катушки (сопротивление цепи должно быть в пределах 6,3…9,3 кОм).

Рис. 11. Измерение сопротивления обмоток катушки зажигания: а — первичной; б — вторичной

Проверка коммутатора

Здесь мы рассмотрим, как проверить коммутатор на ВАЗ 2106 с целью его дальнейшего использования. Необходимая проверка коммутатора осуществляется в случае подозрения на дефекты этого электронного устройства с использованием приборов — осциллографа и импульсного генератора сигналов прямоугольной конфигурации.

Величина резистентности на выходе генераторного устройства должна составлять 0,1 – 0, 5 КОм. Осциллограф лучше использовать двухканальный т.к. один канал применяется для замера генераторных характеристик, а II — для коммутаторных сигналов.

На коммутаторные контакты транслируются импульсы прямоугольного формата, аналогичные сигналам электронного устройства – распределителя зажигания

При этом частотность таких сигналов должна быть в лимитах 3 — 233 Гц, а коэффициент скважности (соотношение периода к длительности сигнала) должен составлять 3

Предельно высокое напряжение U max должно быть 10В, а предельно низкое U min — 0,4 В. Такой коммутатор ваз 2106 при корректной работе должен отображать геометрию импульсных значений, соответствующую показанию осциллографа.

Контрольные параметры: Для изделия 3620.3734 — соответствие напряжения 13,5 + 0,01 В и силы тока 7,5 — 8,5 А, а для Н1М-52 – пропорция должна составлять 13,5 + 0,2 В к показателям 8 — 9 А при временном интервале накопления 5,5 — 7,5 мс.

Для коммутатора зажигания ВАЗ 2106 ВАТ 10.2 отношение напряжения к силе тока подходит в виде пропорции 13,5 к 7,5 — 8,5 А при временном интервале накопления 5,5 — 7,5 мс.

При некорректной форме импульсных сигналов изделия могут возникать перебои с образованием форматных импульсов, либо оно может быть смещено по времени. Это будет приводить к перегреву мотора, что не позволит эксплуатировать его в полной динамике. Теперь автолюбители будут знать, как проверить коммутатор на «шестерке».

Проверку исправности можно посмотреть по такой схеме:

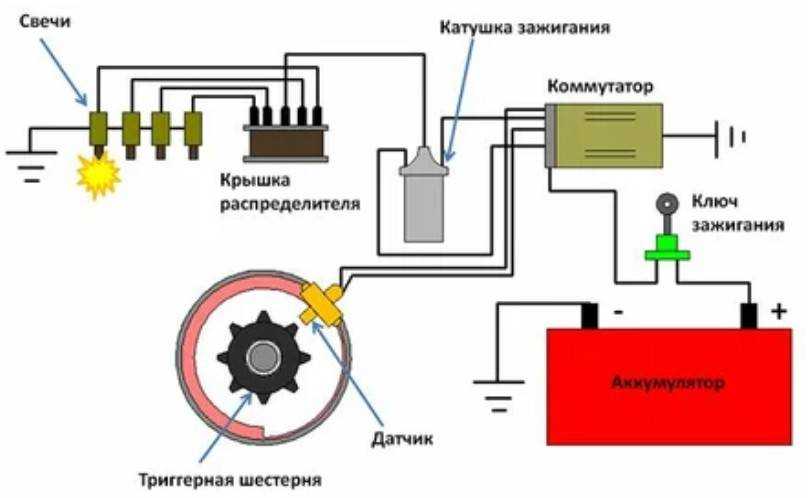

Схема работы БЗС Ваз 2107

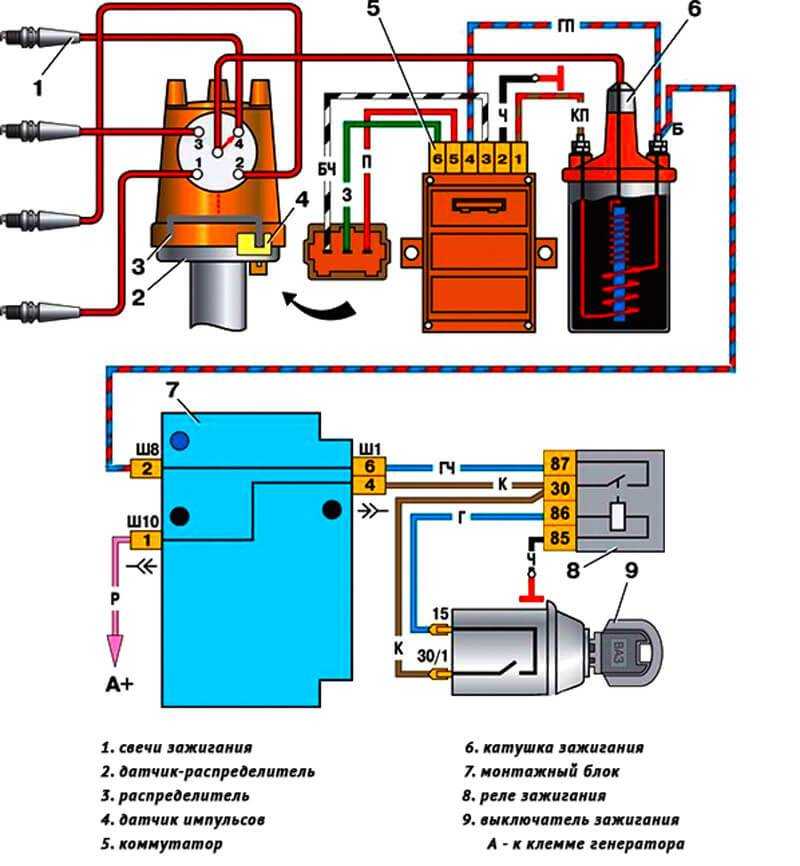

Общая схема подключения коммутатора ВАЗ 2107 является составной частью общей схемы электрооборудования «шестерки».

Важно! Чтобы избежать выхода из строя коммутатора системы зажигания ВАЗ 2107 необходимо при включенном зажигании не рассоединять его от цепи и не снимать клеммы АКБ и при заведенной силовой установке. Также необходимо контролировать надежность контакта «массы» устройства к кузовной части автомобиля, дабы избежать создания предпосылок для выхода коммутирующего устройства из строя

Характеристики коммутатора

Схема коммутатора ВАЗ построена на основе микросхемы L497, которая управляет выходным N-P-N-транзистором. Особенностью микросхемы является возможность программирования времени восстановления коэффициента задержки, что является важным для беспроблемного пуска холодного силового агрегата автомобиля. Такая особенность этого электронного компонента коммутатора позволяет осуществлять быстрое ускорение частоты вращения коленвала без провалов в работе, что обеспечивает постоянное тяговое усилие двигателя.

Аналогами, которые иногда используются в конструкции коммутатора ВАЗ 2108, являются микросхемы КР1055ХП1, КР1055ХП2, КР1055ХП4. Однако эти электронные компоненты встречаются в конструкции прибора достаточно редко. Основные технические параметры устройства:

• оптимальное рабочее напряжение 13,5 В;
• диапазон напряжений для нормальной работы 6-16 В;
• коммутационный ток 7,5-8,5 А;
• диапазон обеспечения бесперебойного искрообразования от 20 до 7000 оборотов коленвала.

Конструкция устройства разработана для использования в однопроводных схемах питания на автомобилях, у которых кузов играет роль отрицательной клеммы. Установка устройства, смонтированного на базе микросхемы L497, осуществляется на специально предназначенном месте с помощью штатных крепежных элементов.

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

• на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
• контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
• давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
• растягивались пружины грузиков — балансиров.

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Контроллеры

Выпускаются контроллеры серии МС2715.03 для легковых автомобилей ВАЗ-21083 и МС2713.01 для грузовых автомобилей ЗИЛ-4314, предназначенные для управления углом опережения зажигания по оптимальной характеристике регулирования на основе информации от датчиков начала отсчета, частоты вращения коленчатого вала двигателя, разрежения в задроссельном пространстве карбюратора (или впускном трубопроводе инжекторного двигателя) и температуры охлаждающей жидкости.

Контроллеры осуществляют также управление электроклапаном экономайзера принудительного холостого хода (ЭПХХ). Контроллер МС2715.03 для легковых автомобилей с четырехтактным четырехцилиндровым двигателем вырабатывает сигнал «Выбор канала» для обеспечения функции статического распределения энергии по цилиндрам двигателя.

Структурная схема контроллера приведена на рис. 6. На выводы контроллера поступают сигналы датчика начала отсчета (НО), датчика угловых импульсов (УИ), датчика частоты вращения коленчатого вала (КВ), датчика разрежения (Р), датчика температуры охлаждающей жидкости (Т_охл).

После обработки сигналов датчиков в аналого-цифровом преобразователе (АЦП) информация о параметрах двигателя в виде цифровых кодов поступает в процессор, который производит вычисление частоты вращения коленчатого вала двигателя, разрежения, температуры, углового положения коленчатого вала двигателя и на основании этих данных вычисляет угол опережения зажигания в соответствии с картой углов опережения зажигания двигателя, которая хранится в памяти процессора. Синхронизация работы контроллера с работой двигателя и формирование сигнала «Выбор канала» производится посредством импульсов датчика НО. Выходные сигналы процессора управляют работой формирователей импульса зажигания (ФИЗ) и выбора канала усилителя ЭПХХ. Сигналы ФИЗ и ВК непосредственно управляют работой двухканального коммутатора.

Характерной особенностью автомобиля можно считать его быстрое моральное старение, но долгую жизнь. Самое современное сегодня авто, как минимум через два года будет уже уступать другим, более новым, с улучшенными характеристиками, машинам. Но и сейчас на дорогах встречаются автомобили прошлого века. Поэтому не просто интересно, но порой и необходимо, знать хотя бы в общих чертах, что собой представляют подобные транспортные средства, их устройство, особенности, в том числе и такую вещь, как простой коммутатор зажигания, значительно изменивший возможности машины.

Регулировка БЗС

Регулировка зажигания ВАЗ 2107 начинается с простейшей операции снятия крышки трамблера, после поворачивается коленчатый вал, пока не будет достигнуто максимальное расстояние промеж ним и трамблером.

Процесс установки БЗС Ваз 2107

Вслед за этим приступают к откручиванию винтов, фиксирующих контактную группу на подшипниковой пластине и промеж контактами, вводится щуп для определения и подбора оптимального положения для группы

Коррекция угла контактов в замкнутом состоянии

В идеале всё определяется прилагаемым усилием для перемещения щупа, которое должно быть минимальным, найдя участок соответствующий этому требованию, положение группы фиксируется затягиванием винтов. Имеет значение и величина зазора для её определения толщина щупа должна быть 0,44 миллиметра. Именно регулировка зазора обеспечивает необходимое значение угла замкнутых контактов, его оптимальная величина составляет 55±3°.

Установка БЗС Ваз 2107

Если параметры соответствуют норме, то можно переходить ко второму этапу, заключающемуся в регулировке опережающего угла зажигания. Для начала определим, что распределитель прерыватель в рассматриваемом типе двигателя нуждается в осуществлении момента размыкания единовременно с искрой в первом цилиндре. Это предусматривает опережение верхней мёртвой точки хода поршней для первого цилиндра на 0±1°.

Коррекция угла опережения с помощью стробоскопа

Существует несколько способов регулировки данного показателя, от которого во многом зависит правильная регулировка зажигания ВАЗ 2106 в целом. Наиболее оперативно позволит справиться с этой задачей метод, предусматривающий использование стробоскопа. Аппарат необходимо присоединить к автомобильной электрической сети, при этом необходимо демонтировать и заглушить с трамблера вакуумно-корректурный шланг. Вслед за этим осуществляется прогрев двигателя, до момента удерживания им холостых оборотов с последующим ослаблением болта, отвечающего за фиксацию корпуса трамблера.

Излучаемый стробоскопом свет направляется на шкив коленчатого вала, вращение корпуса трамблера позволит добиться положения, обеспечивающего нахождение видимого положения метки на шкиве напротив соответствующих меток, нанесённых на крышку механизма газораспределения. В этом положении корпус трамблера фиксируется посредством затягивания его болтами. Определяющее значение имеет наличие оборотов холостого хода силового агрегата в процессе регулировки. Если обороты будут выше в работе примет участие центробежный регулятор, что исказит результаты регулировки.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Как выставить бесконтактное зажигание на Ваз 2107

Для работ вам понадобится 12-вольтовая контрольная лампочка, ключ на 13 и ключ для коленвала:

Выставлять зажигание нужно на неработающем двигателе, с отключенной «минусовой» клеммой АКБ.
Установите поршень первого цилиндра ДВС в положение зажигания. Для этого потребуется выкрутить из него свечу зажигания

Затыкаем свечное отверстие пальцем и при этом крутим коленчатый вал ключом по часовой стрелке.
Когда будет такт сжатия, воздух под давлением начнет сильно выталкивать палец — это то, что нужно.
Теперь важно четко совместить метку на шкиве со второй, которую ищите на крышке привода ГРМ. Метка посредине означает, что выставляется опережение зажигания на 5 градусов.
Бывает, что некоторые не могут найти у себя метки

Но на самом деле метки есть всегда. Просто хорошо протрите поверхности щеткой по металлу, прибавьте света.
После выставления меток можно снимать ключ. Заверните извлеченную свечу назад и подсоедините бронепровод.
Следующим этапом работ станет определение момента зажигания:
Перед началом подключите «минусовую» клемму аккумулятора.
При помощи ключа на 13 нужно немного ослабить крепежную гайку распределителя зажигания.
Здесь понадобится заготовленная контрольная лампочка с двумя проводами. Один вывод подключаем к «массе», второй — к низковольтной катушке зажигания.
Включаем зажигание поворотом ключа в положение «I».
Нужно аккуратно поворачивать корпус распределителя зажигания по часовой стрелке, пока контрольная лампочка не погаснет.
После этого необходимо плавно повернуть ротор распределителя против часовой стрелки — пока не будет разомкнут контакт и не засветится снова лампочка.
Теперь нужно закрутить крепление и проверить поведение машины на ходу.

Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится коммутатор системы зажигания? Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:

Когда нужно менять коммутатор системы зажигания? При его выходе из строя, у двигателя могут выделяться следующие неисправности:

• Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
• А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.

Проверка работы катушки зажигания

В первую очередь следует убедиться, искрит ли катушка зажигания вообще. Для этого необходимо снять крышку распределителя и провернуть коленвал так, чтобы замкнулись контакты, а затем поднести конец центрального провода, идущего на катушку, к массе (блоку цилиндров двигателя) на расстояние 5-6 мм, а затем включить зажигание.

Следующим этапом идет проверка ее низковольтных и высоковольтных контуров. Для диагностики первичной обмотки необходимо при помощи омметра измерить сопротивление на катушке между плюсовым и минусовым контактом. Оно должно составлять около 3-5 Ом. Для проверки вторичной обмотки замеряется сопротивление между плюсовым контактом и центральным выводом катушки.

Здесь показатели должны быть около 6-7 кОм. Эти значения ориентировочные и могут меняться в зависимости от конкретной модели автомобиля. В случае обрыва обмотки омметр покажет ноль, при коротком замыкании показатели будут стремиться к бесконечности. В этом случае показана замена, так как, скорее всего, ее корпус негерметичен. На впрысковом двигателе катушки замеряются по отдельности.

Выбор комплекта электронного зажигания

Поскольку «семерки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21073) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21071 и 2107 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

• трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
• катушка высокого напряжения с маркировкой 27.3705;
• электронный блок управления, маркировка — 36.3734 или 3620.3734;
• провода соединительные.

Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Набор для установки бесконтактного зажигания Ваз 2107

Как проверить катушку зажигания карбюратор ВАЗ 2107 — 2106

Второй вариант проще выдергиваем с трамблёра высоковольтный провод который ведёт к катушке зажигания подводим к массе не соприкасаемся примерно 0.5-0.9 милиметров и прокручиваем стартёром искра должна быть насыщена сине-желтоватого оттенка и громкая если нет такого можно смело менять у вас потеря напряжение ( Убедитесь что аккумулятор не разряжен! Как проверить генератор ВАЗ ) также если есть вторая катушку зажигания можно просто накинуть на неё провода и проверить завести двигатель и посмотреть как будет работать или как говорилось ранее на искру по массе как установить зажигание на ВАЗ 2106 .

Ремонт

Обычно ремонт невозможен.

Как можно проверить коммутатор?

Перед тем как проверить работу коммутатора, его нужно хорошо почистить от грязи. Что бы коммутатор проверить, нужны: сама катушка зажигания, блок питания, обычная кнопка, паяльник и «масса» в качестве нее может быть металлический лист. На корпусе коммутатора располагаются определенные обозначение. Эти обозначения обычно в виде латинских букв, например «B», «C», «T», «K»

При проверке коммутатора следует обратить внимание на надежное соединение. На корпусе коммутатора должен быть хороший минус, часто из-за окисления, могут возникнуть определенные неисправности, что является последствием «плохой массы». Коммутатор, катушка зажигания должны располагаться на одном «минусовом» металлическом листе

Еще раз проверьте все соединения и расстояние между катушкой зажигания — «выходом на ней» и металлическим листом, оно должно быть от 15 до 25 мм. Далее последовательно нужно замыкать и размыкать провод, который должен идти на контакт коммутатора. Сам провод нужно подключить к контрольной лампе на 12 В. Сигнал от блока не должен быть больше 5 вольт. Далее проворачиваете двигатель стартером и если коммутатор рабочий, то Вы увидите как искра будет бить в металлический лист, а лампа при этом будет светится. Если вы хотите проверить внутренний коммутатор, то нужно проделать туже самую работу, но при этом сменить и подставить другой контакт

Коммутатор, катушка зажигания должны располагаться на одном «минусовом» металлическом листе. Еще раз проверьте все соединения и расстояние между катушкой зажигания — «выходом на ней» и металлическим листом, оно должно быть от 15 до 25 мм. Далее последовательно нужно замыкать и размыкать провод, который должен идти на контакт коммутатора. Сам провод нужно подключить к контрольной лампе на 12 В. Сигнал от блока не должен быть больше 5 вольт. Далее проворачиваете двигатель стартером и если коммутатор рабочий, то Вы увидите как искра будет бить в металлический лист, а лампа при этом будет светится. Если вы хотите проверить внутренний коммутатор, то нужно проделать туже самую работу, но при этом сменить и подставить другой контакт.

Может ли из за коммутатора неустойчиво работать двигатель на холостом ходу, попукивать в глушителе, на средних оборотах ощущаться подергивание, плавать стрелка тахометра? Было такое, что на горячую заводиться и сразу глохнет, дрожь по машине на средних оборотах. Поменял уже всё, остался коммутатор, но жена из дому скоро выгонит.

Да, эти симптомы прямо указывают на неисправность системы зажигания, если машина карбюраторная, рекомендую проверить датчик холла в трамблере, и коммутатор. Не лишним будет убедиться в исправности катушки зажигания. Но сперва проверьте разъёмы подключения на предмет окисления и плохого контакта. Также возможно окисление контактов в монтажном блоке из-за попадания влаги, это болезнь этих авто. После того, как убедитесь в исправности проводки, меняйте коммутатор.
