Замена датчика абс 2123

Панель приборов Нива 21213. Как снять

Панель приборов на классической Ниве встречается в 2 вариантах. Более современный вид панели автомобиль получил в 2009 году, после проведенного рестайлинга.

С небольшими изменениями, она используется и до сих пор, в том числе и на новой модели «Урбан». Рассмотрим подробнее компоновку значков на панели приборов и их обозначение.

Значки на панели приборов Нива 21213

В соответствии с международными правилами, лампы на приборке Шевроле Нива различаются по цвету на 3 основные категории:

· зеленые и синие – информационные, сигнализируют о включении определенных элементов, например: индикаторы поворота, габаритные огни, дальний свет.

желтые индикаторы – несут важную информацию о состоянии автомобиля, например: низкий уровень топлива, CHECK ENGINE.
красные – аварийные сигналы: неисправность тормозной системы, низкий уровень масла и пр. При индикации красных ламп на панели приборов эксплуатация автомобиля запрещена до проведения диагностики и устранения причин.

Комбинация приборов панели представляет собой набор контрольных ламп, шкалы спидометра и тахометрв, атак же указатели уровня топлива и температуры двигателя. На новой ПП с 2099 года, стрелки приборов спидометра и тахометра уже управляются электроникой.

Новая панель приборов во многом имеет то же устройство, что и у семейства автомобилей Самара-2. Так, отличительной особенностью от предыдущей приборки стало наличие дисплея с суточным и общим пробегом. Дополнительный дисплей показывает температуру окружающего воздуха и текущее время.

Расшифровка значений на панели приборов:

Температура охлаждающей жидкости. Запрещается передвигаться на автомобиле и заводить двигатель, если стрелка находится в красной зоне. В данном случае требуется срочная диагностика. Тахометр – показывает данные с датчика положения коленчатого вала. Красной зоной отмечена критическая частота вращения, при которой двигатель может получить критические повреждения. лампа левого указателя поворота. лампа правого указателя поворота. спидометр. шкала уровня топлива. Если стрелка находится в крайней нижней отметке, в баке сохраняется небольшой запас, которого хватит примерно на 10-20 километров пробега. лампа низкого уровня топлива

Если она загорается, то значит, что в баке осталось не более 5 литров топлива.При этом важно помнить, что автомобиль определяет уровень топлива относительно правильно и возможны некоторые отклонения, в зависимости от конкретных условий. Так, например, при движении в гору, основной запас может быть сосредоточен в противоположной от топливного насоса части бака и в результате, несмотря на значения приборов, двигатель может заглохнуть. Габаритные огни

Лампа индикации неисправности тормозной системы

Габаритные огни. Лампа индикации неисправности тормозной системы

В зависимости от типа приборки, показывает низкий уровень тормозной жидкости, либо неисправность электронного узла тормозной системы. Данная лампа может загораться при запуске двигателя, затем должна погаснуть после самодиагностики системы. Запрещается передвигаться на автомобиле, если индикатор горит постоянно. Индикация включения дальнего света. Сброс суточного пробега. Осуществляется при нажатии и удержании кнопки в течение 5 секунд. Дисплей с индикацией суточного/общего пробега. Неисправность ABS/Check Engine – в зависимости от версии приборки. Check Engine/ Аварийная сигнализация – в зависимости от версии ПП. Часы/Температура окружающего воздуха/Напряжение бортовой сети. Переход между режимами осуществляется кратковременным нажатием на кнопку 11. При понижении температуры воздуха ниже +20С дисплей сам переходит в режим индикации температуры. Чтобы настроить часы необходимо вращать кнопку 11 по часовой стрелке для установки минут и против часовой стрелки, чтобы выставить часы. Разряд / неисправность АКБ. Неисправность тормозной системы / включенный стояночный тормоз. Если лампа загорелась во время движении, то это свидетельствует о низком уровне тормозной жидкости в системе. Низкий уровень масла в двигателе. Не пристёгнутый ремень водителя / переднего пассажира. Горение лампочки в этом случае будет сопровождаться звуковой индикацией.

Какую тормозную жидкость необходимо использовать

В системе, отвечающей за торможение Приоры, может находиться до одного литра рабочего реагента. Тормозная жидкость должна быть прозрачной с некоторой желтизной. При изменении цвета жидкости на темный, невозможно обойтись доливом. В этом случае вещество обязательно подлежит замене.

Нужно сказать, что замена тормозной жидкости в системе Лады Приоры производится ориентировочно через каждые три года. Такой временной промежуток считается наиболее оптимальным, так как за это время жидкость изменится под воздействием температурных нагревов. Тормозная жидкость включает в свой состав: основные компоненты до 98% и присадки. В зависимости от содержания основы, ТЖ классифицируется на три вида:

Вид рабочей жидкости	Состав
Минеральная	В составе спирт и касторовое масло.
Гликолевая	В составе имеет полигликоли и их эфиры.
Силиконовая	Включает кремнево-органические полимерные продукты.

Кроме этих составов, тормозная жидкость разделяется по степени сгущения и температуре, при которой может закипеть.

На автомобиле Lada Priora используется рабочая жидкость для торможения DOT-4 на основе, содержащей гликоль. Ее объем должен составлять не менее одного литра. Если рабочую жидкость нужно заменять вместе с процедурой промывки, то жидкости потребует больше – примерно полтора литра.

Чтобы правильно решить, какую тормозную жидкость использовать, необходимо внимательно изучить, отвечает ли жидкость необходимым требованиям и нормативам ГОСТа. К основным из них следует отнести:

Температура, при которой совершается нагрев до кипения.
Объем наименьшей коррозионной активности;
Возможности для смазывания.
Стабильная вязкость.

На этикетках, которые выпускаются производителями, все описано красочно и привлекательно, но не всегда это соответствует действительности. Проанализировав отзывы потребителей и практический опыт, были сделаны следующие выводы.

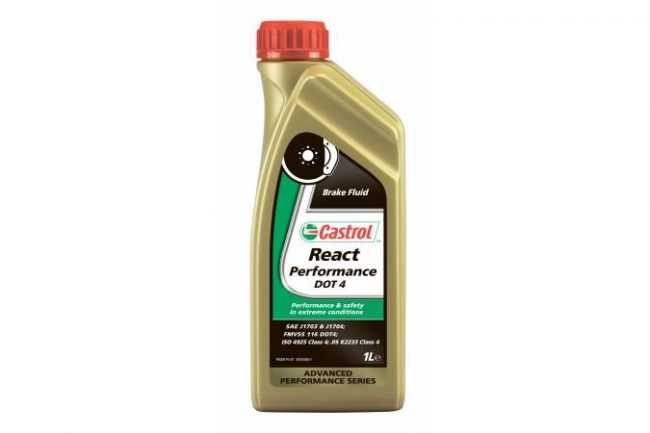

К получившим положительные оценки зарубежным жидкостям относятся: Castrol React DOT-4, Motul DOT 5.1, Liqui Moly Bremsenflussigkeit DOT-4.

К тормозным жидкостям российского производства, которые можно применять, относятся: Ros DOT-4 и Sintec Super DOT-4.

Другие марки можно считать сомнительными и имеет место вероятность причинения вреда автовладельцу и другим представителям дорожного движения.

Прежде чем определиться с маркой тормозной жидкости для Lada Priora, нужно разобраться со спецификацией, которая установлена для этого автомобиля. Таким образом, заполнять тормозную систему Приоры нужно гликолевыми ТЖ (FMVSS 116 не ниже DOT-3).

Замена датчика скорости

Чтобы установки не потребуется глубоких познаний механики или специализированного, дорогого инструмента. Чтобы поменять сенсор достаточно выполнить простую последовательность действий.

Загнать машину на эстакаду или смотровую яму. При отсутствии подобного оборудования можно воспользоваться домкратом.
Отключить проводку от аккумуляторной батареи и надежно зафиксировать машину. При этом, рекомендуется поставить КПП в нейтральное положение.
Забраться под машину и найти на переднем фланце раздатки ДС – это пластиковая деталь, подсоединенная непосредственно к корпусу устройства.
При помощи ветоши или щетки удалить с прилегающих поверхностей грязь, пыль и возможный мусор, способный навредить работе нового сенсора.
При помощи отвертки ослабить фиксатор штекера проводки и стянуть его

При этом, следует соблюдать повышенную осторожность – деталь достаточно хрупкая.
Ключом №22 открутить датчик.
Установить на посадочное место новую деталь в обратном порядке.

Более подробно процесс замены можно увидеть на видео.

Жгуты дверей

В салоне проходят жилы, соединяющиеся с проводкой дверей. Они обеспечивают работу стеклоподъемников, динамиков, сигнализации, обогрева заднего стекла и т.д. У каждой магистрали есть розетка, благодаря которой дверь можно легко снять и поставить на место.

Отметим некоторые особенности:

в каждом жгуте есть жилы, идущие к модератору центрального замка, в более совершенных моделях у задних дверей есть провода плафона освещения салона и редуктора стеклоподъемника;
жгут двери водителя идет к кнопкам двух стеклоподъемников своей и пассажирской;
в передних дверях идут жилы к динамикам, которые в них находятся;
жгут задней двери – один из самых сложных – он включает провода обогрева стекла, редуктора стеклоочистителя и омывателя, заднего стоп-сигнала, провода центрального замка и «массы».

Схемы жгутов дверей вы можете посмотреть на картинке. Все они берут начало от заднего жгута, который идет к задним фонарям.

Назначение и работа регулятора давления

Регулятор давления («волшебник») предназначен для предотвращения поворота автомобиля при резком торможении. Это достигается за счет того, что задние колеса начинают тормозить вслед за передними. Задержка обеспечивается рычагом регулятора, который при резком торможении автомобиля (нос опускается и задняя часть поднимается) втягивает поршень в цилиндр регулятора и закрывает канал подачи жидкости к задним рабочим цилиндрам колес.

В этом случае задние тормоза не срабатывают, и колеса крутятся до тех пор, пока задняя часть автомобиля не опустится. Поэтому «мастер» автоматически регулирует давление жидкости на пути заднего цилиндра обратно в зависимости от нагрузки на заднюю ось. Это также увеличивает эффективность торможения пустого автомобиля, когда нагрузка на переднюю ось больше, чем на заднюю ось.

Эту работу необходимо проводить при каждом обслуживании и после ремонта задней подвески.

Принцип действия

В современных Нивах применяются датчики BOSCH 0 258 006 537; NTK:629-W2:8965 и другие. Это циркониевые элементы, которые реагируют на объемное количество кислорода в выхлопе и вырабатывают выходное напряжение в пределах: 0.1–0.9 В (высокое содержание О2 — низкое содержание О2).

Работа устройства основана на принципе сравнения количества кислорода в выхлопных газах и в атмосферном воздухе, запечатанном во внутреннюю камеру лямбда зонда. Он имеет 2 платиновых электрода, разъединенных между собой диоксидом циркония, которые окружены различными кислородными средами. Устройство начинает работу только при нагреве от 300 °С и выше. При температурном нагреве цирконий получает свойства электролита и между электродами возникает разность потенциалов.

Поэтому, при зажигании, пока прогреется двигатель и заработает датчик кислорода, регулировка подачи топлива в форсунках происходит по циклу, запрограммированному в контроллере ЭБУ.

Замена гидроагрегата системы АБС автомобиля Нива Шевроле

Гидроагрегат конструктивно состоит из электронного блока управления (ЭБУ) и гидромодулятора, содержащего электромагнитные клапаны (ЭМК), возвратный насос и электродвигатель возвратного насоса (ЭВН)

Снятие гидроагрегата АБС

Подготавливаем автомобиль для выполнения задания

Отключаем минусовую клемму аккумулятора

Отсоединяем колодку жгута проводов от гидроагрегата

Отсоединяем тормозные трубки, идущие к тормозным механизмам, трубки первичного и вторичного контура главного тормозного цилиндра от гидромодуля АБС.

Устанавливаем в отверстия трубок и гидроагрегата заглушки

Ослабляем затяжку двух гаек 8 крепления гидроагрегата к кронштейну и снимаем гидроагрегат

Установка

В магазине запчастей гидроагрегат поставляется заправленный. Перед установкой нужно убедиться в наличии и правильной установке демпфера опоры гидроагрегата

Устанавливаем модуль АБС на кронштейн, совместив канавки на резиновых втулках с прорезями на кронштейне, и затягиваем гайки 8 моментом 8±2 Нм.

Вынимаем заглушки и подсоединяем к гидроагрегату трубки первичного и вторичного контура, трубки, идущие к тормозным механизмам.

Проверяем уровень тормозной жидкости в бачке гидропривода тормозов, при необходимости добавляем до нормы.

Уровень тормозной жидкости в бачке главного цилиндра тормозов должен доходить до нижней кромки заливной горловины при установленной крышке.

Определение неисправности АБС

Исправность системы АБС у Приоры, как и у любого автомобиля, очень важный вопрос. Очень удобно то, что малейший сбой в её работе, тут же отразится на приборной панели. Загорится контрольная лампочка АБС либо она не потухнет через положенное время после включения зажигания.

Тут не стоит раздумывать. Необходимо срочно ехать на компьютерную диагностику в приличное СТО. Современные ЭБУ АБС «Приоры» имеют выход на диагностический разъём. Они прекрасно диагностируются как переносными портативными сканерами, так и стационарными мотор-тестерами. Так как вся электроника АБС очень тесно связана с механической частью, то большинство поломок в этой сфере опытный мастер-диагност, определит сканированием ЭБУ.

Для примера, заклинил рабочий клапан на одном из направлений. Что происходит: катушка, образно говоря, пытается на него воздействовать, а он – ни с места. Компьютер заметив нарушение нагрузки в цепи, тут же подаст сигнал. Загорится «датчик АБС». При подключении мастер увидит направление, которое необходимо просмотреть, и быстро устранит поломку.

Особенности диагностики АБС Приоры

Некоторые сканеры, считывающие неисправности, записанные в ЭБУ, выдают только буквенно-цифровые коды, поэтому для особенно дотошных автолюбителей имеет смысл иметь под рукой расшифровку этих кодов для ВАЗ «Приора»:

С0035 — неисправность левого переднего датчика;
С0040 – то же у переднего правого;
С0045 – неисправность заднего левого;
С0050 – то же правого заднего;
С0060 – отказ выпускного левого переднего клапана;
С0065 – отказ впускного переднего левого клапана;
С0070 – неисправность выпускного переднего правого клапана;
С0075 – неисправность впускного переднего правого клапана;
С0080 – заднего левого выпускного;
С0085 – впускного заднего левого;
С0090 – выпускного заднего правого;
С0095 – заднего правого впускного клапана;
С0110 – неисправность цепи возвратного насоса;
С0121 – отказ в цепи реле включения напряжения питания клапанов;
С0161 – неисправность в цепи стоп-сигнала;
С0245 – неправильное считывание частоты вращения;
С0550 — неисправность ЭБУ;
С0800 — несоответствие напряжения в сети АБС.

Этот список позволяет находить неисправность, даже если простой сканер для Приоры выдаёт одни только коды, и узнать почему «загорелся датчик АБС». И всё-таки стоит помнить, что мастеру будет приятней услышать правильную формулировку – горит лампа неисправности системы антиблокировки.

На видео ниже показана работа АБС Приоры:

Неисправности антиблокировочной системы

Все неисправности АБС Приоры, условно можно разделить на две категории. Неисправности электронной части и неисправности в области гидромеханики. Так их и стоит рассматривать.

Поломки из разряда электронных

Это выход из строя узлов, связанных с электроникой:

обрывы в жгуте электропроводки;
выход из строя датчиков скорости вращения;
обрыв или замыкание катушки включения регулировочного клапана;
выход из строя электродвигателя возвратного насоса;
отказ реле включения клапанов;
сбой программы, или выход из строя блока управления АБС.

Неисправности АБС в области гидромеханики

В этом случае наиболее характерными поломками являются протекания сальников в различных соединениях и узлах. Выработка рабочих поверхностей на дисках, и как следствие, изменение расстояния между датчиком и считываемой поверхностью. Заклинивание клапанов системы. Засорение патрубков гидроприводов и поломка рабочей части возвратного насоса.

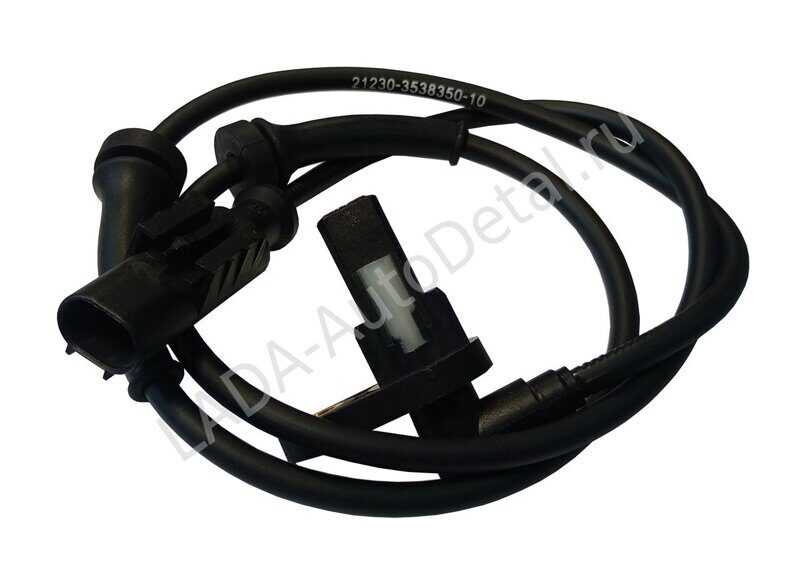

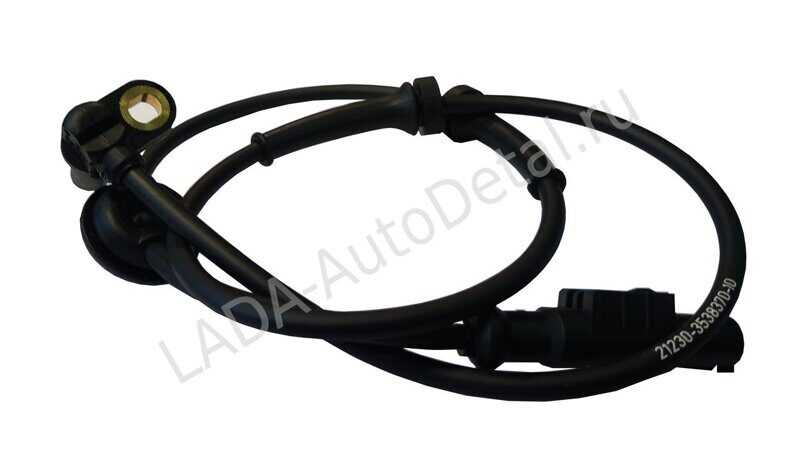

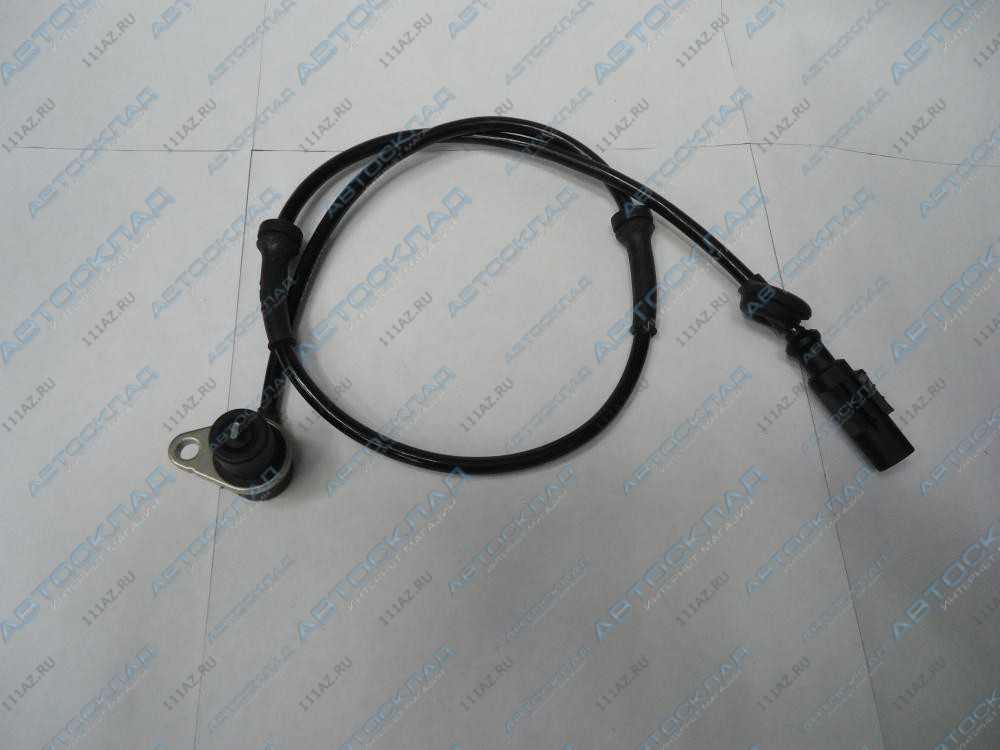

Штатный датчик и блок АБС – артикул и цена

Антиблокировочная система задействует задние и передние колеса. Она содержит несколько скоб, кронштейнов, иных креплений, обеспечивающих точность срабатывания АБС и демпфер гидроагрегата (артикул 11180353832400, цена – около 30 рублей). Но главными в ABS считаются только три наименования:

Блок управления АБС («мозг») – артикул 11180353801001, стоимость – около 10 000 рублей; Датчик скорости переднего колеса – каталожный номер 11180353835000, стоимость – около 1 000 рублей; Датчик заднего колеса – каталожный номер 11180353837000, стоимость – 1000-1200 рублей. Зачастую для решения проблемы нужно купить только антиблокировочный датчик в Приору, поэтому масштаб финансовых затрат не так огромен, как кажется сначала.

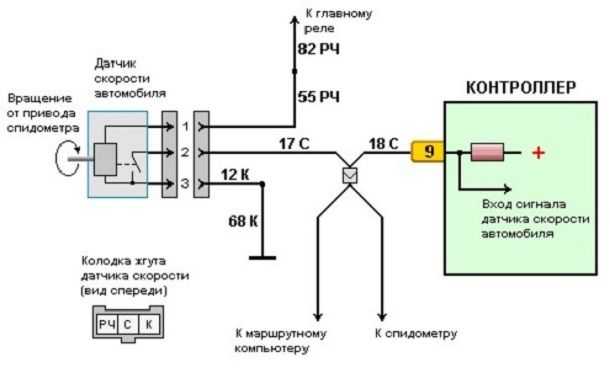

Схема подключения

Непосредственно разъем датчика Шнивы представляет собой трех контактную фишку, где:

красный – плюс;
черный – минус;
синий – подача сигнала.

Как проводка подключается к спидометру расскажет электросхема элемента.Опуская подробности и сложности распиновки привода спидометра, следует остановиться на подключении непосредственно сенсора. Здесь имеется три провода.

Кабель номер 1 – это плюс, уходит к датчику тормозной жидкости. Для поддержания постоянного питания.
Второй провод подключается к спидометру и отвечает за передачу сигнала.
Третий – черный. Кабель отвечает за минус и присоединяется к другому аналогичному проводу, либо прикручивается на корпус автомобиля, непосредственно в месте установки.

Иммобилайзер Нива Шевроле: где находится чип в ключе, как отключить самому, распиновка блока апс 6

Штатный иммобилайзер Шевроле Нивы призван ограничивать несанкционированный запуск двигателя и, соответственно, доступ к управлению автомобилем. Как и другие автомобильные электронные устройства, иммобилайзер может выходить из строя или «глючить». Поэтому может возникнуть необходимость в его отключении или замене. О том, как это сделать правильно, читайте в нашей статье.

Где находится и как выглядит

На Шевроле Нивы, выпущенных после 2004 года, устанавливалась модель иммобилайзера АПС-6. На вариантах модели до 2004 года выпуска размещена версия АПС-4. Иногда даже встречаются АПС-6, размещенные во внешнем блоке от АПС-4. Модуль управления АПС-6 расположен на рулевой колонке, АПС-4 находится на центральной консоли под пластиковым туннелем.

Устройство представляет собой небольшой пластиковый блок с отходящими от него проводами, заканчивающимися штекерами.

Внутреннее устройство иммобилайзера достаточно сложное, он состоит из:

микроконтроллера на базе PIC16C65B;
запоминающего устройства (энергонезависимой памяти) EEPROM для запоминания кодов;
двунаправленной шины K-Line для обмена данными с электронным блоком управления автомобилем.

Дополнительно к иммобилайзеру прилагаются два ключа (рабочий и обучающий) со встроенными транспордерами — чипами, передающими электронный сигнал на модуль управления. Рабочий ключ используется в повседневной жизни для зажигания мотора автомобиля. Обучающий ключ отмечен красной вставкой на головке и предназначен для перепрограммирования устройства, ввода цифрового пароля и т. д.

Принципы работы иммоблайзера на Ниве Шевроле

По своей функции иммобилайзер — это простейший блокиратор двигателя. Принцип его работы основан на считывании цифрового кода, который передает встроенный в головку ключа зажигания транспондер (электронный кодовый ключ). Получая правильный код от ключа, иммобилайзер передает разрешающий сигнал электронному блоку управления двигателем. Соответственно, ЭБУ разрешает произвести запуск двигателя.

Если иммобилайзер не получает верный код от транспондера ключа зажигания, то запуск двигателя блокируется. Тем самым иммобилайзер препятствует возможному угону автомобиля — запустить движок может лишь обладатель ключа с верным кодом. В этом состоит его отличие от других противоугонных систем — иммобилайзер лишь препятствует запуску мотора, но не защищает другие системы автомобиля от несанкционированного проникновения и использования.

Внимание. Также на Chevrolet Niva реализована следующая функция иммобилайзера — если ключ с транспордером определенное время находится вне зоны приема сигнала, то двигатель автоматически блокируется, а двери машины запираются. Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема

Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема.

Модель АПС-6 также выполняет дополнительные функции — с помощью зуммера предупреждает об оставленном ключа в замке зажигания или не выключенных габаритных огнях, управляет задержкой выключения плафона внутреннего освещения, позволяет функционировать стеклоподъемникам при выключенном зажигании.

Правильная установка

Как правило, установкой нештатных иммобилайзеров на автомобиль занимаются профессионалы — далеко не каждый работник автосервиса способен разобраться в тонкостях монтажа и правильной активации данного устройства. Тем не менее, будет не лишним описать основные этапы установки иммобилайзера на Шевроле Ниву.

Первым делом нужно отсоединить клемму АКБ, тем самым обесточив бортовую сеть.
Далее выбирается место для монтажа, например, вполне подойдет колонка рулевого колеса. Предварительно нужно снять пластиковые панели и выбрать конкретное место для установки.
Затем нужно монтировать модуль управления. Желательно спрятать его от посторонних глаз, например, в электропроводке. Блок должен быть жестко закреплен, чтобы предотвратить передачу на него вибраций.
Затем последовательно подключается электропроводка, монтируются блоки реле и датчиков. Монтаж должен производиться согласно схеме, входящей в комплект иммобилайзера.
Далее в салоне автомобиля нужно разместить световой индикатор. Место для размещения индуктора выбирается автовладельцем самостоятельно. Можно его спрятать или, наоборот, разместить на виду — принципиального значения это не имеет.
Затем нужно запрограммировать устройство, прописать новый код и обучить ключи.

Тормозные колодки Шевроле Нива

На передних колесах Шевроле Нива используются дисковые тормоза, а на задних – барабанные. Следовательно, накладки на них разные. Колодки являются основной частью тормозов, они несут наибольшую нагрузку и быстрее изнашиваются. При интенсивной эксплуатации автомобиля состояние колодок следует проверять не реже одного раза в полгода. Сегодня существует множество различных отечественных и зарубежных производителей автомобильных колодок «Нива-Шевроле».

Они отличаются ценой, материалом, прочностью. Самыми эффективными и «крутыми» считаются так называемые «кевларовые» колодки японской компании NIBK. Они изготовлены с использованием современных нанотехнологий из состава, одинаково эффективного в различных режимах работы. К достоинствам данной модели колодок можно отнести:

низкая температура нагрева при торможении;
не требуют обогрева зимой;
не скрипят и не визжат даже при резком торможении;
имеют более длительный срок службы, чем другие модели.

К недостаткам этих колодок можно отнести только высокую стоимость, но цена соответствует качеству.

Если вам нужна информация о замене передних колодок, перейдите сюда.

Нива шевроле ошибки контроллера

Коды заносятся в память контроллера 7.0 Драйв: (если цикл – отрезок времени, начинающийся сек 5 через. после вкл. зажигания и оканчивающийся с зажигания. выкл. Такое определение принято в системах Код 7.0 и 7.9.7.)

Bosch 0102 заносится, если существуют условия следующие: -обороты двигателя выше 360 об/расход -мин воздуха ниже 0, 5 кг/час. Лампа «ENGINE CHECK» загорается через 8 сек. после постоянной возникновения неисправности.

Код 0103 заносится, течение в если 1 сек. расход воздуха превышает зависящий порог от оборотов двигателя. Лампа «CHECK загорается» ENGINE через 8 сек. после возникновения неисправности постоянной.

Код 0113 заносится, если следующие существуют условия: -двигатель работает – в течение 0.2 напряжение. сек сигнала датчика соответствует температуре ниже воздуха -39.5°С Лампа «CHECK ENGINE» загорается драйв 2 через-цикла после возникновения постоянной Код

Отличия тормозов с ABS

Основная сложность заключается в незнании нюансов работы и основных отличий от такой же процедуры на обычных тормозах.

Прокачка тормозов с АБС имеет три основных отличия от обычных:

трубопроводная система при наличии АБС находится под усиленным давлением;
во время процедуры потребуется постоянный контроль уровня тормозной жидкости;
насос работает не более 10 минут.

Если не контролировать уровень тормозной жидкости в системе, он достигнет критического минимума, и насос привода начнет качать воздух.

Если насос работает дольше установленных 10 минут, отключают зажигание и позволяют агрегату охладиться в течение 10-15 минут.

Где находится датчик скорости в Ниве Шевроле и особенности конструкции

Коробка переключения скоростей – место монтажа датчика скорости в случае с Нивой Шевроле. Наведение электромагнитных импульсов внутри устройства обеспечивается вращением вала коробки передач.

Конструкция самого датчика образуется всего несколькими простыми элементами:

проводники;
внутренние компоненты;
корпус, на стальной или пластмассовой основе — подключение с его использованием самое безопасное.

Крепится непосредственно к валу, с участием коробки передач. Внутри расположен сердечник из ферромагнитов. Именно эта часть вращается, создавая импульсы, когда автомобиль движется. По проводнику импульсы переходят к контроллеру, расположенному на датчике.

Таблица кодов отказов системы ABS

КОД	ХАРАКТЕР НЕИСПРАВНОСТИ	ПРЕДПРИНИМАЕМЫЕ ДЕЙСТВИЯ
11	Обрыв в цепи реле соленоида	Проверить реле соленоидного клапана и проводку цепи реле
12	Короткое замыкание цепи реле соленоидного клапана	То же
13	Обрыв в цепи реле реле электродвигателя насоса	Проверить реле насоса и проводку цепи реле
14	Короткое замыкание цепи реле электродвигателя насоса	То же
21	Неисправна цепь соленоида правого переднего колеса	Проверить соленоид актюатора и цепь
22	Неисправна цепь соленоида левого переднего колеса	То же
23	Неисправна цепь соленоида правого заднего колеса	То же
24	Неисправна цепь соленоида левого заднего колеса	То же
25	Обрыв или короткое замыкание в цепи SMC1	Проверить актюатор системы и цепь
26	Обрыв или короткое замыкание в цепи SMC2	Проверить актюатор системы и цепь
27	Обрыв или короткое замыкание в цепи SRC1	Проверить актюатор системы и цепь
28	Обрыв или короткое замыкание в цепи SRC2	Проверить актюатор системы и цепь
31	Неисправен датчик скорости правого переднего колеса	Проверить датчики скорости, проводку и разъем датчика
31	Не поступает сигнал с датчика скорости правого переднего колеса	Проверить датчик скорости, проводку и разъем датчика
32	Не поступает сигнал с датчика скорости левого переднего колеса	То же
33	Не поступает сигнал с датчика скорости правого заднего колеса	То же
34	Не поступает сигнал с датчика скорости левого заднего колеса	То же
35	Обрыв в цепи датчика скорости правого переднего колеса	То же
36	Обрыв в цепи датчика скорости левого переднего колеса	То же
37	Число зубцов ротора датчика скорости не соответствует нормальному	Проверить исправность ротора датчика (наличие всех зубцов)
38	Обрыв в цепи датчика скорости правого заднего колеса или в самом датчике.	Проверить датчик скорости, проводку и разъем датчика
39	Обрыв в цепи датчика скорости левого заднего колеса или в самом датчике	Проверить датчик скорости, проводку и разъем датчика
41	Слишком низкое напряжение на батарее	Проверьте систему заряда: генератор (см. подраздел 3.4.10), батарею (см. подраздел 3.4.9), регулятор напряжения (см.подраздел 3.4.11).
43	Отказ системы управления разблокировкой тормозов	Проверьте все провода и разъемы ABS-системы
44	Обрыв или короткое замыкание в цепи NE-сигнала	Проверьте все провода и разъемы от блока управления ABS-системы
49	Обрыв в цепи выключателя сигнала торможения или в самом выключателе	Проверьте выключатель и цепь выключателя
51	Заблокирован электродвигатель актюатора	Проверьте наличие короткого замыкания в цепи электродвигателя и реле, проверьте батарею
53	Отказ PCM-цепи	Проверьте все провода и разъемы от блока управления ABS-системы
58	Обрыв в цепи выключателя сигнала торможения или в самом выключателе	Проверьте выключатель и цепь выключателя
61	Отказ системы управления двигателем	Проверьте коды отказов системы управления двигателем (см.подраздел 7.2.)
62	Отказ блока управления	Требуется ремонт или замена блока управления
Лампа горит непрерывно	Отказ блока управления	Требуется ремонт или замена блока управления

Устройство АБС на Приоре

Как и большинство современных автомобильных систем, АБС управляется с помощью компьютера. Но кроме электронного блока управления, в нее входит также несколько датчиков и исполнительных механизмов. Вся система состоит из нескольких элементов.

Электронный блок управления (ЭБУ).
Датчики на колёсных ступицах 4 шт.
Клапаны давления тормозной жидкости в системе 4 шт.
ЭВН (Электрический Возвратный Насос).
Сигнальная лампа на панели приборов.

При всей кажущейся простоте, это довольно сложная, высокотехнологичная система. Каждый датчик передаёт на электронный блок управления данные о скорости вращения колеса Приоры. Сообразно полученным данным, блок управления подаёт сигнал на клапан тормозной системы, который при нажатии на педаль тормоза, сбрасывая давление, не позволяет колёсам полностью заблокироваться и начать неуправляемый занос машины.

ЭБУ системы антиблокировки тормозов в гидроагрегате

Конструктивно на Приоре, ЭБУ АБС смонтированы вместе с ЭВН и клапанами, регулирующими давление в единый узел – гидроагрегат. Он расположен на переднем левом лонжероне автомобиля. Со всей системой гидроагрегат связан общим жгутом проводов. В него входят патрубки подачи тормозной жидкости на рабочие цилиндры. Здесь же смонтирован ЭВН, усиливающий давление в системе.

Датчик на ступице колеса

Датчики, подающие данные о скорости вращения колеса на блок управления, сделаны на принципе работы датчика Холла. Кстати, в большинстве датчиков вращения используется именно этот принцип: смена напряжения на полупроводнике датчика, в зависимости от прохождения около него контрольной точки на вращающемся диске. Именно соотносясь с сигналами датчиков АБС, блок управления манипулирует клапанами.

Контрольная лампа неисправности АБС на щитке приборов Приоры

То, о чём водители «Приоры» говорят – «загорелся датчик АБС», на деле является контрольной лампой исправности системы антиблокировки. В момент включения зажигания, на щитке, примерно на три секунды загорится оранжевая надпись «ABS». Если система исправна, то через три – четыре секунды лампочка погаснет. В общем, принцип сигнализации от «датчика АБС» такой же, как и от контрольной лампы основного ЭБУ машины, хорошо всем известного «чек энджера».
