Как снять радиатор печки газель бизнес видео

Завершение

Радиатор «Газель» самостоятельно заменить совершенно не сложно. Не стоит игнорировать своевременное обслуживание этого узла, поскольку он отвечает за тепло в салоне. При первых признаках течи или в случае явных признаков износа конструкции, рекомендовано выполнить замену детали. Следуя всем указанным этапам, с этой работой справится даже автомобилист-новичок.

Схема системы управления двигателем с ДМРВ HFM62C/11 «Siemens» или 20.3855

Схемы систем управления двигателем ЗМЗ-405 могут отличаться в зависимости, какой установлен датчик массового расхода воздуха.

На автомобиль могут быть установлены датчики трех типов:

ДМРВ HFM62C/11 ф. «Siemens» (Германия) или 20.3855;

Конструкция и ремонт коленчатого вала ЗМЗ-405

Коленчатый вал — отлит из высокопрочного чугуна, пятиопорный, имеет для лучшей разгрузки опор восемь противовесов. Износостойкость коренных, шатунных шеек и поверхности заднего фланца под манжету обеспечивается закалкой токами высокой частоты. Галтели коренных и шатунных шеек вала накатываются роликами для их упрочнения. Вал динамически сбалансирован.

Схема системы управления двигателем с ДМРВ 0 280 212 014 ф. «BOSCH» (Германия)

Схемы систем управления двигателем ЗМЗ-405 могут отличаться в зависимости, какой установлен датчик массового расхода воздуха.

На автомобиль могут быть установлены датчики трех типов:

ДМРВ 0 280 212 014 ф. «BOSCH» (Германия);

Ремонт блока цилиндров двигателя ЗМЗ-405

Блок цилиндров — отлит из серого чугуна и выполнен в виде моноблока с картерной частью опущенной ниже оси коленчатого вала. Между цилиндрами в верхней части имеются выполненные в отливке протоки для прохода охлаждающей жидкости.

ГБО на двигателе УМЗ 4216

С целью экономии на автомобилях Газель

создают установку газобаллонного оборудования. Движки УМЗ4216 даже с завода идут с установленным газовым оборудованием. Для установки же у посторонней конторы ГБО, производитель не отрешается от предоставления гарантии.

Какие плюсы дает установка ГБО:

1. Отсутствие в камере сгорания мотора отложений типа нагара.
2. Уменьшение в выхлопных газах вредных веществ.
3. Повышение ресурса мотора.
4. Экономия на горючем. Газ вдвое дешевле бензина. ГБО окупается приблизительно за 30 тыщ км пробега.

На автомобилях Газель

с движком УМЗ 4216 устанавливается газобаллонное оборудование 4-ого поколения. ЭБУ мотора конструктивно собран в одном корпусе с блоком управления ГБО. В чем которым обладают игровые слоты 4-ого поколения? И самое главное – вся работа газового оборудования исключает вмешательство человека. Выбор вида горючего производит блок управления автоматом.

На редукторе-испарителе установлен температурный датчик. При настройке режимов работы мотора и ГБО указывается температура срабатывания электроклапана переключения вида горючего. При достижении порогового значения температуры подача бензина прекращается, врубается подача газа. Основываясь на «бензиновой» карты работы мотора УМЗ 4216 происходит калибровка блока

управления ГБО. По причине разности октановых чисел бензина и газа, время открытия газовых форсунок будет несколько чем просто времени открытия бензиновых.

Замена радиатора с двигателем ЗМЗ-402

Сливаем охлаждающую жидкость.

Снимаем решетку облицовки и верхнюю панель облицовки радиатора.

Отверткой ослабляем хомут и снимаем шланг, соединяющий радиатор с расширительным бачком.

Отверткой ослабляем хомут и отсоединяем подводящий шланг от верхнего патрубка радиатора.

Аналогично снимаем шланг с нижнего патрубка радиатора.

Ключом «на 10» отворачиваем четыре гайки крепления кожуха вентилятора (два сверху и два снизу)

Отводим кожух от радиатора.

Снимаем кожух вентилятора.

Для замены радиатора ключом «на 10» отворачиваем гайку и снимаем кронштейн крепления радиатора к кузову

Шестигранным ключом «на 8» отворачиваем заглушку

Ключом «на 17» отворачиваем и снимаем сливной кран

Ключом «на 30» отворачиваем вторую заглушку

Переставив снятые детали на новый радиатор, устанавливаем его в обратной последовательности.

Заполнив систему охлаждения жидкостью и пустив двигатель, проверяем отсутствие утечек в местах соединений.

При необходимости (разрушение, трещины) заменяем подушки радиатора и устанавливаем радиатор в обратной последовательности.

Источник

Как снять радиатор печки газель?

Для качественного ремонта необходима правильная диагностика, а для её проведения нужно знать, как устроен механизм и принципы его работы. Для начала подробно рассмотрим принцип действия системы отопления в автомобиле Газель. Как и в большинстве авто, отопление происходит за счёт нагретой жидкости. Тепло – это побочный эффект от работы двигателя.

Нагрев происходит из-за сгорания топлива и от трущихся поверхностей. Тепло отводится системой охлаждения в атмосферу. В холодное время года это тепло используется для обогрева салона. Для этого автомобиль оборудован системой отопления, которая является составной частью системы охлаждения.

И чем выше температура охлаждающей жидкости в системе охлаждения двигателя, тем горячее радиатор отопителя.

Всё управление электронное, а все приводы электрические. Это очень удобно: для изменения параметров водителю не нужно отвлекаться от управления автомобилем. Также возможна регулировка температуры в автоматическом режиме. Регулировка температуры осуществляется за счёт изменения количества горячей охлаждающей жидкости, проходящей через отопитель. Это регулирует кран с электроприводом.

Регулировка заслонками осуществляется моторедукторами.

Диагностика

После детального экскурса в устройство можно поговорить о неисправностях, а точнее – о причинах, из-за которых они возникают. Качественная диагностика – это 50% успешного ремонта

Важно устранить причину неисправности, а не её последствия. Если из печки дует холодный воздух, то причин может быть несколько:

1. Низкий уровень охлаждающей жидкости в системе охлаждения.
2. Воздушная пробка.
3. Неисправен термостат системы охлаждения двигателя. Он отвечает за прогрев двигателя до рабочей температуры и не допускает перегрева мотора. Проверить правильность его работы можно, попробовав патрубки до термостата и после на заведенном, но не прогретом моторе. Они должны быть разной температуры (до термостата тёплые, а после – прохладные).
4. Вышел из строя электрокран. Для проверки этой неисправности нужно попробовать патрубки до крана и после. При полностью открытом кране (при крайнем горячем положении рукоятки) температура должна быть одинаковой. Также нелишним будет проверить сетчатый фильтр на входе в краник, жидкость должна свободно проходить через отверстия. Если это не так, то нужно произвести его очистку или замену.
5. Слишком низкая температура окружающей среды. При температуре ниже -20° С двигатель автомобиля не имеет возможности нагреться до рабочей температуры. Можно закрыть часть радиатора охлаждения (не более 50%) для лучшего прогрева мотора.
6. Забит радиатор отопителя. Затруднён проход жидкости из-за мусора или накипи.

Ремонт

После проведённой диагностики и установления точной причины неисправности можно приступать к ремонту. Замена радиатора печки в Газели бизнес стала проще, чем в предыдущих версиях. Ее возможно осуществить своими силами за небольшое количество времени. Для замены нам потребуется:

1. Слить ОЖ из системы охлаждения двигателя.

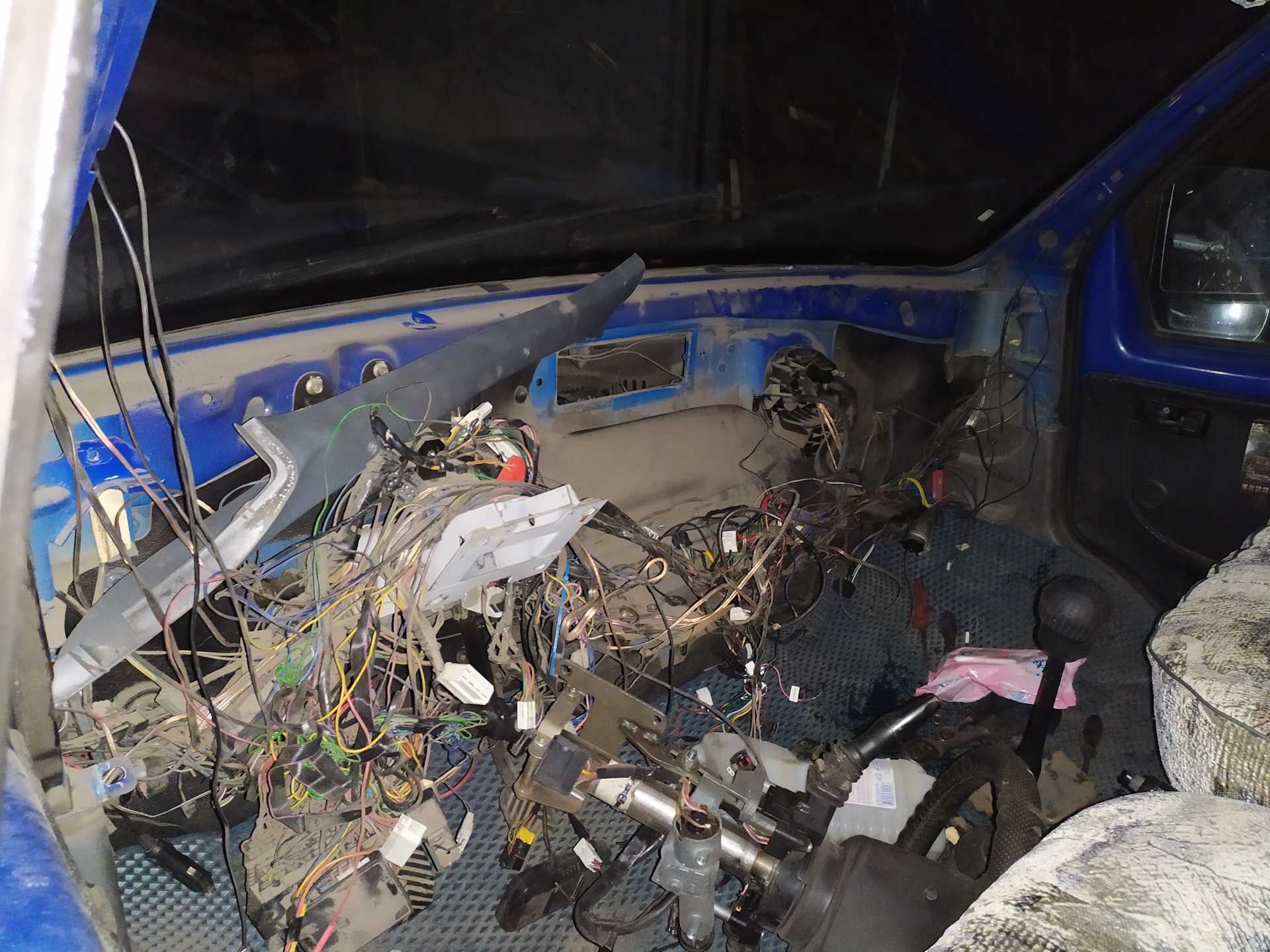

2. Открутить и снять нижнюю панель на центральной консоли.
3. Достать нижний бардачок с пассажирской стороны.
4. Открутить хомуты на патрубках и снять их (в них будут остатки ОЖ, нужно принять меры, чтобы избежать протекания жидкости в салон автомобиля).
5. Открутить пластиковую накладку, которая крепится тремя болтами на 8.

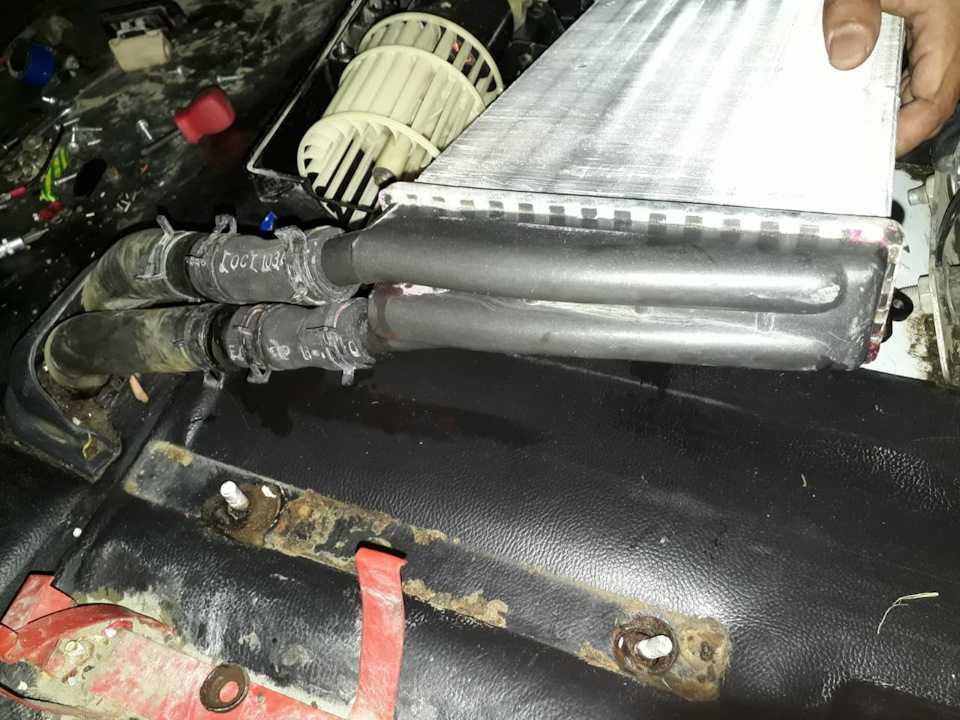

6. Теперь можно достать сам радиатор со своего места (доставать нужно аккуратно, чтобы не повредить уплотнитель).
7. Ставим уплотнитель на новый радиатор и собираем всё в обратной последовательности.
8. После сборки заливаем ОЖ, заводим и внимательно осматриваем все стыки и соединения на предмет протечки ОЖ.
9. Если протечек не обнаружено, ставим на место пластиковую нижнюю часть панели и бардачок.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается.

При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»).

Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

https://youtube.com/watch?v=9-pYZaY_HDU

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

Как разобрать печку в Газели. Самостоятельно снять

Снимаем печку с Газели

Газель является самым удобным и практичным грузовым автомобилем отечественного производства. С его помощью можно перевозить малогабаритные грузы и сыпучие строительные смеси, такие как цемент или песок.

Особенно стоит отметить малый расход топлива по сравнению с другими грузовиками. Это делает Газель еще более экономичной, а, значит, выгодной для покупки.

А если поломалась печка, то сейчас интересный сайт подскажет как разобрать печку в Газели самостоятельно.

Чтобы разобрать печку автомобиля Газель, запаситесь терпением и подготовьте различные инструменты, такие как молоток, отвертки, гаечные ключи, плоскогубцы, кусачки и многое другое. Сначала снимите торпеду, затем отсоедините все шланги и тросы управления от печки, и снимите весь отопитель в сборе.

Первая половина разборки печки пройдена, теперь приступайте к разборке отопителя, который играет важную роль в поддержании в салоне автомобиля необходимой температуры. Открутите четыре гайки, при этом удерживая болты ключом на 10, которые крепят колпак электродвигателя к отопителю.

Снимите колпак, а затем вентилятор. После того как вы уберете уплотнительную прокладку, отверткой открутите два винта крепления и снимите крыльчатку с вала электродвигателя. После осуществления всех вышеописанных действий, снимите резистор и защитный кожух. На этом разбор печки автомобиля Газель можно считать завершенным.

Многие водители жалуются, что зимой в салоне газели очень холодно. Это связано с тем, что из центральных воздуховодов часто идет холодный воздух. Многие затыкают их одеялами или заклеивают скотчем.

Но существует другой путь, просто установите в штатную печку на входе дополнительный радиатор и в любое время года в салоне автомобиля будет комфортная температура.

В Газели печка всегда должна быть в работоспособном состоянии. В случае поломки оперативно принимайте соответствующие меры. Если вы самостоятельно не в состоянии разобрать печку в Газели, то обратитесь за помощью в автомастерскую, где вам снимут и починят печку в кротчайшие сроки.

Диагностика

После детального экскурса в устройство можно поговорить о неисправностях, а точнее – о причинах, из-за которых они возникают. Качественная диагностика – это 50% успешного ремонта

Важно устранить причину неисправности, а не её последствия. Если из печки дует холодный воздух, то причин может быть несколько:

1. Низкий уровень охлаждающей жидкости в системе охлаждения.
2. Воздушная пробка.
3. Неисправен термостат системы охлаждения двигателя. Он отвечает за прогрев двигателя до рабочей температуры и не допускает перегрева мотора. Проверить правильность его работы можно, попробовав патрубки до термостата и после на заведенном, но не прогретом моторе. Они должны быть разной температуры (до термостата тёплые, а после – прохладные).
4. Вышел из строя электрокран. Для проверки этой неисправности нужно попробовать патрубки до крана и после. При полностью открытом кране (при крайнем горячем положении рукоятки) температура должна быть одинаковой. Также нелишним будет проверить сетчатый фильтр на входе в краник, жидкость должна свободно проходить через отверстия. Если это не так, то нужно произвести его очистку или замену.
5. Слишком низкая температура окружающей среды. При температуре ниже -20° С двигатель автомобиля не имеет возможности нагреться до рабочей температуры. Можно закрыть часть радиатора охлаждения (не более 50%) для лучшего прогрева мотора.
6. Забит радиатор отопителя. Затруднён проход жидкости из-за мусора или накипи.

Как Поменять Радиатор Печки На Газели ~ VIVAUTO.RU

Как снять радиатор печки газель?

Зимой, печка автомобиля играет ключевую роль, она снабжает теплом салон автомобиля, тем самым обеспечивает комфортной температурой воздуха водителя и пассажиров. Печка в нашей стране играет неотъемлемую роль в автомобиле. В зимнее время от нее зависит не только приятная температура в салоне, но и безопасность, поскольку без нее у нас запотевают окна или покрываются инеем. Поломка печки зимой это, безусловно, неприятная проблема, которую надо решить в ближайшее время. Итак, рассмотрим конструкцию основного отопителя автомобиля газель.

Основной отопитель: 1 — скоба; 2, 4 — рычаги оси заслонок; 3 — кронштейн крепления оболочек тяг привода; 5 — фиксатор; 6, 7, 17 — оболочки тросовых тяг; 8, 9 — рейки привода заслонок; 10 — защитный кожух; 11 — корпус ОВУ; 12 — крышка вентилятора; 13 — уплотнение; 14 — разъем электропривода; 15 — винт; 16 — электровентилятор; 17 — две скобы крепления фланца электровентилятора; 18 — тяга; 19 — радиатор отопления; 20 — прокладка; 21 — крышка; 22 — кран; 23 — шланг

Чаще всего, мы на лето, закрываем кран (поз. 22) что б теплый воздух самотеком не попадал в салон. С наступлением холодов забываем его включить и наша печка не пускает тепло в салон. В таком случае просто его открываем и наслаждаемся теплом.

Похожие новости

Одна из самых распространенных проблем, когда печка работает, но перестает подавать теплый воздух, это проблема с тросом, тяга ослабляется или вовсе пропадает. Нужно подтянуть трос (поз. 19) что б при полном открытии, трос полностью открывал заслонку и при полном закрытии, закрывал ее. Если такая операция не помогла, тогда, проверяем входной и выходной патрубки, если входной патрубок теплее выходного, тогда можно делать вывод, что у вас забился радиатор печи, его необходимо снять и прочистить

Меняем радиатор печки на старой газели.

Замена радиатора печки на новой панели Газель бизнес, Cummins

Этот ролик обработан в Видеоредакторе YouTube ()

Как снять радиатор?

Сперва необходимо заглушить двигатель и отсоединить массу от аккумулятора. Затем можем приступать к работе в салоне. Для того что бы добраться к радиатору отопителя, разбирать торпеду не нужно. Все что нам необходимо это вытащить бардачок. Вытаскиваем нижний бардачок, за ним мы видим кожух, стаскиваем его на себя. Перекрываем кран (поз. 22) раскручиваем хомуты и снимаем шланги (поз. 23) подачи и отдачи охлаждающей жидкости (предварительно перетянутые, что бы, не лилась охлаждающая жидкость). Затем ключом на 10 откручиваем болтик (поз. 24) вытаскиваем крышку (поз. 21). Видим наш радиатор, он закреплен 2-мя болтами, выкручиваем и вытаскиваем его на поверхность. Если вы только заглушили автомобиль, а радиатор печи холодный, скорее всего его придется менять.

Похожие новости

Но перед этим лучше продуть его с компрессора, прочистить внутри и снаружи, после чего все установить в обратном порядке. Не забыть проверить шланги (поз. 23). Если это не помогло, тогда нужно покупать новый радиатор. Заказывать запчасти лучше в интернет магазине ГАЗ, он ведет поставки запчастей напрямую с завода. Это поможет сэкономить деньги и время на поиски деталей. На будущее, что бы такого, не случалось, необходимо периодически очищать внутри и снаружи.

Бывают случаи, когда печь не работает из за воздушных пробок, в системе охлаждения. В такой ситуации необходимо выпустить воздух из патрубков примыкающих к карбюратору, как правило, это вторая высшая точка где собирается воздух после расширительного бочка.

Если вам не помогли все вышесказанные методы, необходимо ехать на СТО. Помните, правильная работа печки это не только тепло, а и безопасность.

Похожие новости

Снять радиатор печки газель 3302 видео

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Старые шланги или прохудавший радиатор отопителя становятся причиной течи тосола в салоне Газели. И если это случилось придется покупать комплект патрубков и радиатор печки чтобы исправить ситуацию. Для более эффективной работы отопителя стараются ставить медный радиатор, но если такового не оказалось, то приходится покупать и алюминиевый.

Чтобы поменять печку на Газели (ГАЗ 3302 или 2705) старого образца, до поколения Газель Бизнес, снимать всю панель не придется, ведь радиатор расположен за центральной панелькой торпеды и достаточно снять только её. Пластиковая защита крепится пистонами.

Прежде чем откручивать и снимать радиатор печки естественно сливаем ОЖ или если не боитесь облить салон, то подставив под патрубки тару откручиваем хомуты и стягиваем шланги так. Радиатор печки Газель прикручен тремя саморезами. Перед установкой нового отопителя хорошенько очищаем место его установки от мусора. Если делаете для себя то меняя печку меняйте и патрубки, чтобы вскоре не переделывать работу.

После всей проделанной работы, заливаем новую или доливаем охлаждающую жидкость, запускаем мотор и прокачиваем систему охлаждения двигателя Газели (откручиваем винт прокачки, похожий на краник).

Покажем как своими руками провести замену радиатора печки (отопителя) в автомобиле Газель. Машина у нас с панелью старого образца (которая шла перед Бизнесом). Причина по которой проводится замена, старый радиатор прохудился, стали видны антифриза в салоне. Перед началом работы не забываем выпускать давление, для этого открываем крышку расширительного бачка с охлаждающей жидкостью. При снятии патрубков с печки, они сломались, поэтому их нам придётся также заменить. В комплекте с новым радиатором печки идёт довольно слабенькая уплотнительная лента, поэтому советуем вам заранее купить немного специального материала Сплен, для проклейки радиатора, чтобы он не болтался. В посадочном месте радиатора печки скапливается много различного мусора, перед установкой новой детали, обязательно всё хорошо прочистите.

Видео замена радиатора печки в Газели:

Резерв видео замены радиатора отопителя Газель:

Заменить радиатор печки в Газели не так сложно как кажется, в большинстве автомобилей эта процедура намного муторнее, вы без проблем сделаете всё своими руками, не затратив много времени.

Покажем как своими руками произвести замену радиатора печки в автомобилях Газель Бизнес, Cummins (новая панель). Начинаем с того, что снимаем нижнею часть панели, для этого откручиваем по бокам два винта на 8, достаём всё из нижнего бардачка, снимаем его дверцу, плоской отвёрткой поддевая его кронштейны. Далее откручиваем все винты внутри и под крышкой бардачка. Снимаем бардачок полностью. Открутим белый воздуховод, который идёт в ноги. Теперь у нас хороший доступ к радиатору, ослабляем хомуты, снимаем патрубки, будьте готовы, что выльется примерно грамм 300 антифриза, заранее приготовьте ёмкость, куда вы его сольёте. Откручиваем 3 винта крепления самого радиатора печки, они под ключ на 8. Достаём сам радиатор

Стоит обратить внимание, что уплотнительная лента идёт не со всеми новыми радиаторами печки, поэтому в нашем случае её пришлось снимать со старого и ставить на новый. Для тех у кого другая панель, смотрите Газель замена радиатора печки (старая панель) там будет немного сложнее, но принцип тот же

Перед установкой патрубков смажьте их литом, он неплохо их уплотняет, в следующий раз снять патрубки будет легко, в отличии от герметика.

Видео замена радиатора печки в Газели Бизнес с новой панелью:

Резерв видео замены радиатора печки в Газель Бизнес, Cummins новая панель:

Вот такая простая инструкция, на мой взгляд но новых панелях радиатор печки меняется гораздо легче, чем на старых.

Инструкция по замене с мотором ЗМЗ-406

Заменить радиатор «Газель» самому довольно просто. Следует выполнить поэтапно такие манипуляции:

• Отсоединить разъем электромотора вентилятора (ЭВ), отсоединить пару проводов от его датчика.
• Ослабить хомут и снять шланг сверху и снизу патрубка.
• Убрать элемент отведения пара и снять радиатор.
• При необходимости можно заменить амортизационные подушки.
• Открутить гайки крепления ЭВ (4 штуки).
• Снять электровентилятор и его датчик включения.
• Снимается заглушка и резиновый уплотнитель.
• Убирается сливной краник и фиксирующий кронштейн со старого радиатора.
• Все элементы крепятся на новую деталь, которая монтируется в обратной последовательности.

Как снять радиатор?

Сперва необходимо заглушить двигатель и отсоединить «массу» от аккумулятора. Затем можем приступать к работе в салоне. Для того что бы добраться к радиатору отопителя, разбирать торпеду не нужно. Все что нам необходимо это вытащить бардачок. Вытаскиваем нижний бардачок, за ним мы видим кожух, стаскиваем его на себя. Перекрываем кран (поз. 22) раскручиваем хомуты и снимаем шланги (поз. 23) подачи и отдачи охлаждающей жидкости (предварительно перетянутые, что бы, не лилась охлаждающая жидкость). Затем ключом на 10 откручиваем болтик (поз. 24) вытаскиваем крышку (поз. 21). Видим наш радиатор, он закреплен 2-мя болтами, выкручиваем и вытаскиваем его на поверхность. Если вы только заглушили автомобиль, а радиатор печи холодный, скорее всего его придется менять.

Но перед этим лучше продуть его с компрессора, прочистить внутри и снаружи, после чего все установить в обратном порядке. Не забыть проверить шланги (поз. 23). Если это не помогло, тогда нужно покупать новый радиатор. Заказывать запчасти лучше в интернет магазине ГАЗ, он ведет поставки запчастей напрямую с завода. Это поможет сэкономить деньги и время на поиски деталей. На будущее, что бы такого, не случалось, необходимо периодически очищать внутри и снаружи.

Бывают случаи, когда печь не работает из за воздушных пробок, в системе охлаждения. В такой ситуации необходимо выпустить воздух из патрубков примыкающих к карбюратору, как правило, это вторая высшая точка где собирается воздух после расширительного бочка.

Если вам не помогли все вышесказанные методы, необходимо ехать на СТО. Помните, правильная работа печки это не только тепло, а и безопасность.

Плюсы и минусы

При замене радиаторного блока автомобиля «Газель» следует учитывать условия использования автомобиля и климатические особенности региона. Медные модели имеют более высокую стоимость, однако они устойчивее к разрывам и коррозии. Кроме того, быстро нагреваются и хорошо держат температуру

Алюминиевые вариации подойдут для умеренного климата, где нет резких перепадов температур. В условиях сурового климата лучше использовать модифицированную модель с дополнительным радиатором и помпой.

Для самостоятельной замены рассматриваемого узла нужно запастись набором отверток, ключей, пассатижами, новыми хомутами, фомкой или небольшим ломиком.

Модернизация

Популярный на отечественном пространстве автомобиль «Газель», установка радиатора отопления на который своими силами не представляет особой сложности, можно модернизировать именно в этой части. Ниже описан процесс усовершенствования рассматриваемого узла.

По причине определенных конструктивных недостатков отопительных систем авто «Газель» не слишком греет, зимой в нем бывает холодно, особенно при езде на открытой местности. Это происходит из-за того, что в центральных воздуховодах постоянно циркулирует холодный воздух. Бывалые водители часто в морозы отделывают их скотчем или ветошью. На самом деле, можно сделать так, чтобы тепло не только уходило, но и прибывало.

Для этого потребуется установить в стандартную печь добавочный радиаторный элемент на входе. Снимается торпеда, отсоединяются все шланги и тросики, демонтируется основной радиатор и на части поступления воздуха устанавливается дополнительный аналог. Например, можно использовать радиатор от печки ВАЗ. Максимум, что потребуется, обрезать штуцеры.
