Как «обучить» дроссельную заслонку без компьютера

Причины для инжектора

Теперь разберемся в причинах, почему постоянно высокие обороты холостого хода у инжекторных моторов. В отличие от карбюраторных собратьев, где все проблемы с механическими элементами, инжектор напичкан электроникой, поэтому такая проблема это сбой в электронике.

Причины могут быть такие:

Неполадки или поломка датчика, который контролирует температуру жидкости охлаждения в моторе. При неисправности этого датчика, обороты не сбрасываются, так как электроника считает, что мотор еще не прогрелся и гоняет его в режиме прогрева, вот почему держатся повышенные обороты. Проблема способна быстро перегреть мотор и вызвать заклинивание деталей и сильные повреждения, после которых только дорогой и долгий ремонт. Выявить неисправность такого рода может помочь диагностический сканнер.
Поломка датчика воздуха дает повышенные обороты, так как нарушается правильная подача воздуха в мотор. Эту неисправность тоже помогает определить сканер диагностический. Как и неполадки прочих датчиков.
После этого проверяют датчик при помощи мультиметра, чтобы исключить из причин обрыв проводки.
Неисправность датчика, отвечающего за холостой ход, если таковой имеется, тоже вызывает сбои работы на холостых оборотах. Если после замены датчика холостого хода высокие обороты не исчезают, значит причина была не в нем.
Датчик открывания дроссельной заслонки, тоже играет ключевую роль, при повышении оборотов. При неправильной работе компьютер считает, что заслонка открыта полностью и повышает обороты, подавая больше горючего в цилиндры.
Датчик может быть не при чем, саму заслонку заклинивает от грязи, или растянулась пружина на заслонке, которая должна её закрывать, кроме того эта пружина иногда соскакивает или рвется, поэтому двигатель держит высокие обороты. В таком случае её нужно поправить, если это возможно, либо заменить.
Заело тросик управляющий заслонкой. Эта неисправность была частой для старых моделей авто. Тогда стоит смазать либо заменить этот тросик.
Повреждены уплотнительные прокладки на форсунках. Это сложная для проверки неисправность, и довольно редкая, поэтому проверять её надо в самую последнюю очередь, когда прочие неисправности исключены. Пробитые прокладки позволяют проникнуть воздуху в камеры сгорания, что тоже повышает обороты.

Полезное видео об этой проблеме

У инжектора тоже много причин возникновения такой неисправности, и если она возникает, тоже стоит озаботиться её решением как можно скорее, пока проблемы не стали серьезнее.

У моего знакомого такое случилось по причине обрыва проводка на разъеме датчика, который он обнаружил поменяв все возможные датчики, и уже собирался было перепрошивать мозги компьютеру. Поэтому не забывайте помимо датчиков проверять предохранители и состояние проводки. Если визуальных повреждений нет, можно прозвонить мультиметром.

Вот какая может быть причина высоких оборотов двигателя, главное её быстро вычислить и устранить, у меня все на сегодня, подписывайте друзей на обновления, и сами подпишитесь, будет много полезного, не забудьте кинуть ссылочку на сайт тем, кто еще о нем не знает, до новой встречи.

Основные неисправности заслонки

При обращении на станцию техобслуживания наблюдаются поломки дроссельной заслонки. Подробно расскажу про каждую из них.

Датчик положения

Самая частая поломка происходит в датчике положения дроссельной заслонки. Этот механизм ломается, что приводит к нарушению работы силового агрегата:

Машина заводится с трудом или вообще не реагирует на поворот ключа в системе зажигания.
При движении появляются рывки или провалы в работе мотора.
Увеличивается расход горючего.
Ухудшается тяга и динамические показатели.
Нестабильная работа холостого хода: мотор работает на повышенных оборотах, либо может заглохнуть.
На панели приборов периодически светиться индикатор «Check Engine».

Сломанный датчик положения Отмечу, что все эти признаки могут указывать не только на поломку задвижки. Здесь требуется провести диагностику всех систем на СТО.

Засорение обходных каналов

Также неисправность провоцирует атмосферный воздух, проходящий сквозь заслонку при работе дизельного двигателя. Во время движения частицы мелкой пыли проходят через воздушный фильтр. Приводить к загрязнениям обходных каналов может даже масляная смесь, пропускаемая по системе. Частицы смешиваются с жидкостью, образуя сложный налёт. При такой поломке неполадки будут проявляться только при работе мотора на холостом ходу.

Устранить основные проблемы помогает классическая чистка дроссельной заслонки. Потрудиться придётся, если имеются более серьёзные неисправности. Работнику для визуальной оценки придётся извлечь все резиновые уплотнители и другие части модуля. Если проблема появляется из-за модуля механического или электронного управления, она решается дополнительной настройкой.

Подсос воздуха

В этом случае воздух проходит через блок дросселя или через образовавшееся отверстие во впускном коллекторе. В мотор поступает больше кислорода, чем нужно, что ведёт к увеличению оборотов. Также воздух проходит в обход фильтров, что приводит к быстрому загрязнению заслонки.

Красным отмечено место подсоса воздуха изнутри заслонки

Если нарушена герметичность соединения дроссельной заслонки и впускного коллектора или не до конца закрывается задвижка из-за люфта, то это устраняется при помощи замены и чистки устройства. Если воздух проникает через другие места, то надо проверить автомобиль на станции техобслуживания.

Нарушение адаптации заслонки

Адаптация это настройка электронного блока управления, который «видит» положение педали акселератора и положение дроссельной заслонки. Неисправность в адаптации появляется при отключении автомобильного аккумулятора, перенастройке блока управления мотором, снятии дросселя для чистки, а также некорректной работе двигателя на холостом ходу. Адаптацию лучше доверить мастерам в СТО, это стоит недорого.

Процедура очистки

Профилактика дроссельной заслонки выполняется путем проведения несложных операций. Для этого потребуется выполнить следующие шаги:

Необходимо извлечь трубку, обеспечивающую откачку картерных газов на системе холостого хода. Она также нуждается в очистке, поскольку принимает непосредственное участие в топливных процессах, и, соответственно, подвержена загрязнению. Далее, необходимо ослабить винт, обеспечивающий надежную фиксацию патрубка воздушного фильтра. Отсоединить крепления, расположенные на краях крышки воздушного фильтра. Затем выполняем очистку дроссельной заслонки. Для этого используем очиститель компании Liqui Moly или любой другой, который предназначен для таких процедур. Отсоединяем трубку, подсоединенную к вакуумному клапану. Теперь заводим двигатель автомобиля для того, чтобы он прогрелся

Это очень важно для повышения уровня очистительных свойств, если используете жидкость для чистки. Тщательно и аккуратно выполняем опрыскивание в следующих узлах:

Коллектор впуска. Обрабатываем все стенки, обильно распыляя средство.
Канал подачи воздуха. Он располагается недалеко от дроссельной заслонки и обеспечивает поднятие оборотов двигателя автомобиля при прогревании. Через отверстие в форме эллипса осуществляем проникновение внутрь. Тоже важный узел. Для его качественной чистки не стоит жалеть средство Liqui Moly в процессе его опрыскивания. В противном случае при некачественной обработке грязь может остаться. Это приведет к некорректной работе при прогреве и может вызвать необходимость в очистке самого механизма, регулирующего клапан. А это уже процедура, отличительная от текущей, поскольку промывка осуществляется другими средствами. Промывать следует всю систему.
Следующая наша цель — это трубка на коллекторе впуска. Производим ее внутренне опрыскивание. К ней была подсоединена резиновая трубка и, как правило, место соединения является очень загрязненным.
Узел дроссельной заслонки.

Наибольший эффект очистки достигается при нагретом двигателе. Произведите обильное опрыскивание всех перечисленных узлов. Подождите 5-7 минут. Это позволит отслоиться частицам застаревшей грязи. После этого заведите двигатель и, не глуша его, произведите опрыскивание всех узлов еще раз. Таким образом, вы получите максимальный результат от Liqui Moly.

Неполадки датчика дроссельной заслонки

ДЗ имеет датчик положения. Этот прибор отвечает за достоверность данных о работе данного узла и передачи ее в центр ЭБУ. Тот в свою очередь обрабатывает симптомы ДПДЗ. Благодаря ей происходит бесперебойная подача воздуха и его правильное соотношение с топливными ресурсами, происходит мгновенная реакция на запуск мотора.

Если в ДПДЗ признаки неисправности становятся очевидными из-за неправдивой информации или полном ее отсутствии, тогда электросистема авто обрабатывает показатели и переводит всю систему в режим ожидания. Появляется сигнал на соответствующей лампочке. Признаки неисправности датчика положения дроссельной заслонки могут сигналить о больших проблемах пропускной системы.

Симптоматика неисправности датчика

В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.

Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо. Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим. Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.

Неполадка сопровождается изменением поведения двигателя, а точнее:

«трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
повышенные холостые обороты силового агрегата (1500–2500 об/мин);
машина «не тянет» вследствие потери мощности;
рывки ощущаются и в процессе езды;
расход горючего повышается на 10–25%!

Перечисленные признаки могут быть вызваны добрым десятком причин, начиная от неисправностей системы зажигания и заканчивая износом деталей двигателя

Вот почему важно отсеять неполадки, лежащие на поверхности, в том числе некорректную работу датчика положения дросселя

Загорается индикатор Check Engine на панели приборов

Это первое, что бросается в глаза. Лампочка сигнализирует водителю, что вышел из строя один из важных компонентов двигателя. В любом случае после включения этого индикатора на панели необходимо как можно быстрее провести диагностику, чтобы установить причину проблемы.

Подергивания и задержки во время разгона

Другим распространенным признаком, связанным с поломкой ДПДЗ, является подергивание и вибрация автомобиля, которые особенно сильно ощущаются при активном ускорении. Поскольку компьютер не получает правильных данных о положении дроссельной заслонки, он не может обеспечить оптимальную работу двигателя.

Нестабильный холостой ход

Эта проблема обычно возникает в сочетании с вышеупомянутым симптомом. Как и рывки во время разгона, троение двигателя на холостом ходу вызвано тем, что блок управления не может определить, полностью ли закрыт дроссель во время работы двигателя на холостых оборотах.

Внезапная остановка двигателя

Это может произойти в любое время, без какого-либо предупреждения, на холостом ходу или во время движения. ДПДЗ отправляет неправильный сигнал, в результате чего компьютер останавливает двигатель.

Внезапное увеличение оборотов двигателя на ходу

Это очень опасная ситуация. Обычно бывает так, что при движении на высоких скоростях дроссельная заслонка закрывается, и если водитель сильнее нажимает на педаль акселератора, заслонка открывается слишком резко, из-за чего возникает резкий всплеск динамики. Все это происходит из-за того, что неисправный датчик положения дроссельной заслонки не может обнаружить, в каком состоянии она находится.

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
Замена старого, вышедшего из эксплуатации прибора на новый.

Лада 2109 [На воздухе] › Бортжурнал › Чистка дроссельной заслонки

Привет дорогие друзья Совсем не давно решил почистить себе дроссельную заслонку инжектора

. ведь из-за ее загрязнения могут возникнуть проблемы с машиной.

Дроссельная заслонка ваз 21093

Неполадки из-за грязной заслонки:

•Небольшое затруднение во время запуска двигателя;• Чувствуются провалы или рывки во время функционирования двигателя;• Достаточно маленькая мощность;• Частое возникновение детонации;• Проваливание, задерживания и подёргивания;• Функционирование двигателя с небольшими перебоями;• Увеличение топливного расхода;• В системе выпускания выхлопных газов при переработке бензина возникает специфический бензиновый запах;• Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;• Иногда самовоспламеняется топливная смесь;• Во впускном трубопроводе или глушителе слышны некие хлопки

Для чистки не понадобится много усилий и инструментов, если Вы хотите заняться этим делом, то при работе Вам нужно будет:

— Ключ на 13 (накидной)— Отвертка (для хомутов)— Ключ на 11— Очиститель карбюратора (аэрозольный)

Нахождение дроссельной заслонки на ВАЗ 21093

Снятие дроссельной заслонки с ВАЗ 21093

— Ослабляем хомуты и снимаем шланги (на картинке под цифрой 1 и 2)— Ослабляем хомут под цифрой “3” и снимаем шланг— Ослабляем хомут под цифрой “4” и отсоединяем шланг— Ослабляем хомут и снимаем отопительный шланг (у меня та заглушка)— Ослабляем хомут и снимаем шланг отвода картерных газов (смотрите на картинке ниже)

Шланг картерных газов двигателя ваз 21093

— Откручиваем ключом на 11 крепления тросика (или просто вытащите тросик)— Откручиваем крепление заслонки ключом на 13 (одно крепление находится вверху, другое внизу).— Чистим все (все отверстия и вообще все грязное в заслонке), а так же можно промыть его сверху.Важно: датчики тоже необходимо снимать, их кстати тоже почистите. При необходимости замените прокладку

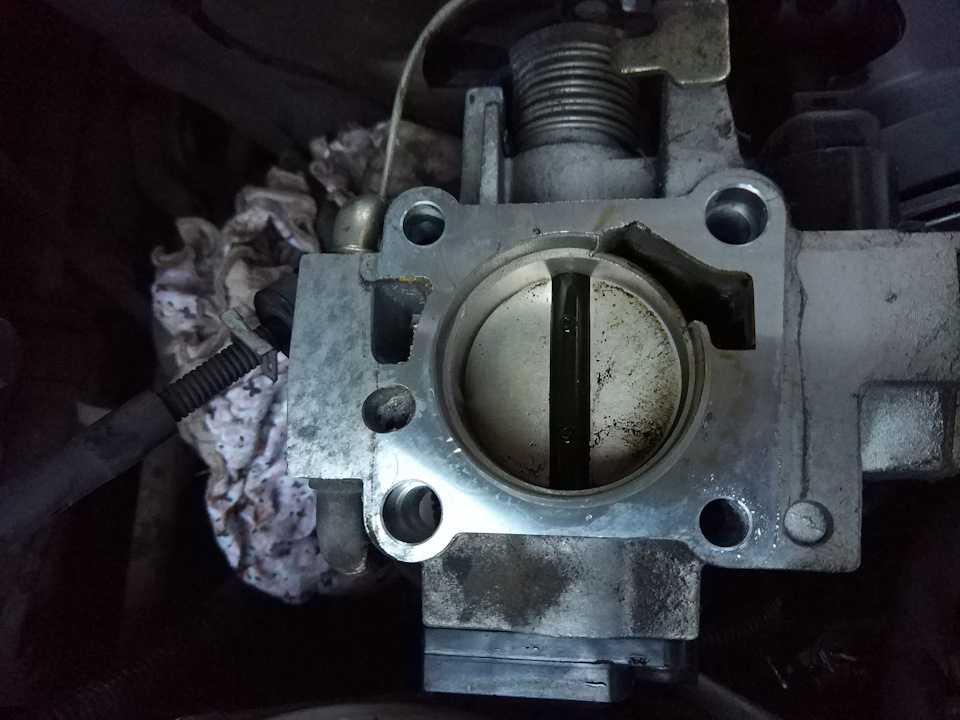

Чистка дроссельной заслонки ваз 21093

Для работы я покупал очиститель карбюратора компании “ABRO”, всегда его беру, не дорогой и хороший! Кстати, когда снял шланг который идет к фильтру, там было масло, что говорит о том что сеточки которые находятся на клапанной крышки забиты (информация из интернета), поэтому как только потеплеет на улице, сразу этим займусь!

Нравится 23 Подписаться

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
силиконовая смазка в виде спрея;
ветошь;
отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
кисточка с жёсткой щетиной или зубная щётка;
защитные перчатки.

Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.
