Двигатель 402 змз: устройство, схема и характеристики

Тюнинг 402 двигателя

Учитывая возраст двигателя и современные возросшие потребности, можно понять, почему многие умельцы стараются усовершенствовать двигатель. «Волга-402» — достаточно старая модификация, хочется ее обновить. Что же можно сделать? Увеличение мощности — вот то, в чем нуждается 402 двигатель. «Газель» и «Волга» от этого значительно выиграют. Есть несколько вариантов такого тюнинга.

Один из них – это расточка блока под гильзы большего диаметра. Если родной 402 блок имеет гильзы 92 мм в диаметре, то расточенный – все 100 мм, точно как на современном УМЗ-4216. При этом новые гильзы также ставятся 100-мм размера. Основной минус такого апгрейда — в ухудшении теплового режима блока цилиндров. Ведь стенки стали тоньше на величину проточки. А это целых 4 мм.

Ещё в одном варианте прирост мощности обеспечивается шлифовкой головки блока. При этом увеличивается степень сжатия, что позволяет перейти на бензин с более высоким октановым числом. Также можно увеличить диаметр выхлопной трубы и немного расширить выпускной коллектор. Всё это даст необходимые плюс 5-10 л. с.

Самым заметным увеличением мощности – до плюс 30 л. с. – является замена карбюратора инжектором. Правда, это довольно хлопотная и недешевая процедура.

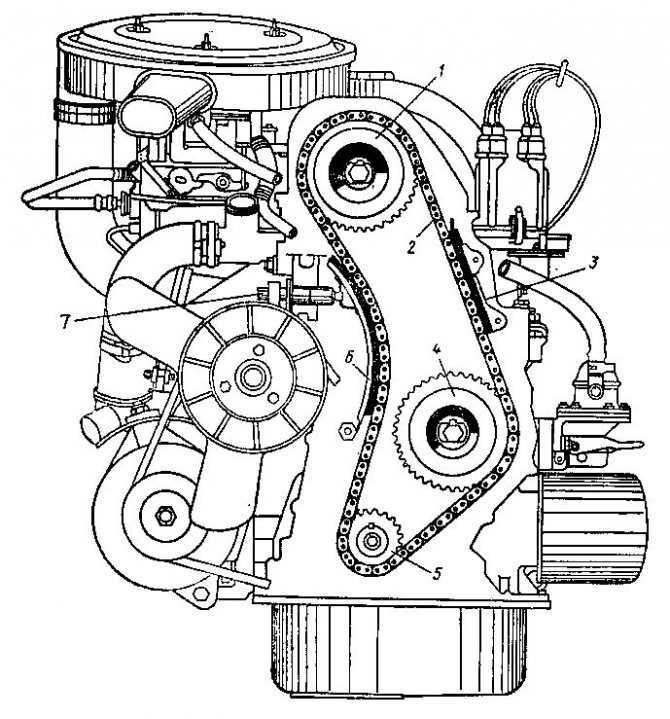

Конструктивные особенности

Конструктивные особенности и отличия от предшественниковПервое, что бросается в глаза при открытом капоте, это водяная помпа, переехавшая с головки на сам блок цилиндров. Теперь у нее нет характерного рога, патрубки подачи и выхода смотрят в стороны. Жидкость в системе охлаждения циркулирует под давлением не только в головке, но и в самом блоке. Для компенсации расширения в системе предусмотрен расширительный бачок.Двигатель обзавелся масляным радиатором, расположенным перед основным. Это улучшило равномерность температурных нагрузок двигателя. Однако многие гаражные гуру, нововведение считают вредным, так как оно, по их словам, крадет драгоценные единицы давления масла. Это заблуждение, вызванное непониманием принципов гидродинамики.Клапаны получили усиленные сдвоенные пружины, что частично нивелировало проблему их подвисания на высоких оборотах и повысило надежность работы ГРМ в целом, так как разрушение внешней пружины уже не вызывало провала клапана в цилиндр.Впускные клапаны, как и у 24Д, остались диаметром в 47 мм, а вот выпускные увеличены до 39 мм.Маслосъемные колпачки на ЗМЗ 402 установлены уже на всех клапанах, а не только впускных, как у предшественников.Ось коромысел получила две дополнительные крайние стойки, сделавшие узел более надежным и снизившие вибрационные нагрузки на ось.В системе питания появился карбюратор К 151 (в дальнейшем К 151С), о преимущества и недостатки которого копий сломано столько, что из них получился бы хороший забор. Проблема в том, что карбюратор этот, при всей своей замечательности, сам по себе достаточно сложен по конструкции и крайне чувствителен к качеству топлива и правильности настройки. Кроме того, волговодов старой закалки пугает изобилие трубок, шлангов и электрическая составляющая прибора. К 126 в этом отношении был намного проще.

Воздушный фильтр на ЗМЗ 402 сухой, со сменными бумажными элементами.Модификации и применяемостьДвигатель производился достаточно долго и за годы на конвейере был адаптирован под самые разнообразные нужды. Его устанавливали:● на легковые автомобили Волга 2410, 31029, 3102, 3110 и даже на первые выпуски 31105;● автомобили УАЗ;● микроавтобусы и легкие грузовики ГАЗель;● стационарные агрегаты (генераторы, компрессорные станции и т.д.);● малотоннажные грузовики ГАЗель.

Техническое обслуживание двигателей ЗМЗ-402

Корпусные детали двигателя

Корпусные детали двигателя — блок и головка цилиндров не требуют обслуживания, за исключением очистки от пыли и грязи и подтяжки резьбовых соединений. С течением времени прокладка головки цилиндров обминается, поэтому возможно ослабление затяжки гаек крепления головки, прогорание прокладки и прорыв газов наружу, поэтому в процессе эксплуатации через каждые 20 000 км пробега автомобиля необходимо проводить подтяжку головки цилиндров. Гайки шпилек крепления головки цилиндров затягиваются от середины головки к торцам (переднему и заднему) (рис. 3.1.1).

Рисунок 3.1.1:

Последовательность затяжки гаек крепления головки цилиндров

Затяжку и проверку моментов затяжки следует делать на холодном двигателе. Если эту операцию выполнить на горячем двигателе, то после его остывания затяжка гаек окажется неполной вследствие большой разницы в коэффициентах линейного расширения материала головки, блока и шпилек. Для равномерного и плотного прилегания головки к блоку затяжку следует делать в два приема: предварительно — с малым усилием и окончательно — с заданным моментом 83—90 Н·м (8,3—9,0 кгс·м).

Следует иметь в виду, что затяжка гаек вызывает изменение зазоров в газораспределительном механизме. Поэтому после каждой такой операции необходимо проверять величину зазоров между коромыслами и стержнями клапанов. При необходимости тепловые зазоры надо отрегулировать. Для обеспечения плотного и равномерного прилегания прокладки крышки коромысел к головке цилиндров затяжку болтов крепления крышки коромысел следует производить в последовательности, показанной на рис. 3.1.2.

Рисунок 3.1.2:

Последовательность затяжки болтов крепления крышки коромысел

Во время работы двигателя, особенно изношенного, кольца которого пропускают много масла, на стенках камеры сгорания и днищах поршней отлагается слой нагара. Нагар ухудшает теплоотдачу через стенки в охлаждающую жидкость, в результате чего возникают местные перегревы, явления детонации и калильного зажигания, мощность двигателя уменьшается, а расход топлива возрастает.

При появлении таких признаков следует снять головку и очистить камеру сгорания и днище поршня от нагара. Перед очисткой следует нагар смочить керосином. Это предотвращает распыление нагара и предупреждает попадание ядовитой пыли в дыхательные пути.

Нагар также образуется при длительной работе на малых нагрузках исправного неизношенного двигателя. В этом случае нагар выгорает при длительном движении с большой скоростью.

При снятии головки цилиндров рекомендуется притереть клапаны (см. раздел «Ремонт двигателя»).

В процессе эксплуатации через каждые 20 000 км пробега автомобиля необходимо проверять и регулировать зазор между клапанами и коромыслами. Делать это следует на холодном двигателе (+20° С) при затянутых гайках крепления головки цилиндров и гайках крепления стоек оси коромысел. Тепловой зазор между коромыслами и клапанами должен быть в пределах 0,35—0,45 мм. При увеличенных зазорах возникает стук клапанов, а при уменьшенных возможно неплотное прилегание клапана к седлу и прогорание клапана, поэтому указанные выше величины зазоров не следует уменьшать даже при наличии некоторого стука, который хотя и неприятен на слух, но не вызывает нарушений нормальной работы двигателя.

Проверку и регулировку тепловых зазоров рекомендуется производить в следующей последовательности:

• установить поршень 1-го цилиндра в ВМТ такта сжатия. Для этого надо, проворачивая коленчатый вал специальным ключом, совместить третью метку на демпферной части шкива коленчатого вала с ребром-указателем на крышке распределительных шестерен. При такте сжатия оба коромысла 1-го цилиндра должны свободно качаться на осях, т. е. оба клапана закрыты. Проверить щупом зазор между коромыслом и клапаном. При неправильном зазоре отвернуть гаечным ключом гайку регулировочного винта и, поворачивая отверткой регулировочный винт, установить зазор по щупу. Поддерживая отверткой регулировочный винт, законтрить его гайкой и проверить правильность зазора;
• повернуть коленчатый вал на пол-оборота, отрегулировать зазоры для 2-го цилиндра;
• повернуть коленчатый вал еще на пол-оборота, отрегулировать зазоры для 4-го цилиндра;
• повернуть коленчатый вал еще на пол-оборота, отрегулировать зазоры для 3-го цилиндра.

При эксплуатации автомобиля следует ежедневно проверять уровень масла в картере и герметичность системы смазки. Через каждые 10 000 км пробега автомобиля следует менять масло в системе смазки и фильтрующий элемент масляного фильтра, своевременно промывать систему смазки и устранять проявляющиеся неплотности в соединениях деталей.

Обобщение

ЗМЗ 402, как мы уже говорили, мотор достаточно хороший, с очень приличным крутящим моментом, без явных провалов во всем диапазоне рабочих оборотов (максимальный 182,4 Нм). Обладает отменной эластичностью. Потрясающая ремонтопригодность, дешевизна запасных частей и простота конструкции обеспечили ему широкую популярность и долгую жизнь на конвейере. Его продолжали выпускать даже уже после освоения ЗМЗ 406, какое-то время автомобили комплектовали обоими этими силовыми агрегатами. Конечно, ему сложно спорить на равных с современными моторами по показателям экономичности и мощности, но для своего времени он отвечал всем требованиям, предъявляемым к ДВС его класса.
Как и любой другой мотор, ЗМЗ 402 любит своевременный уход и смазочные материалы надлежащего качества. Конечно, мотор более живуч, чем многие высокофорсированные современные моторы, и способен переваривать самые низкокачественные производные бензина и годами обходиться без обслуживания, работая в режимах предельных нагрузок, но злоупотреблять этим не стоит.
Любите технику, и она вас не подведет.

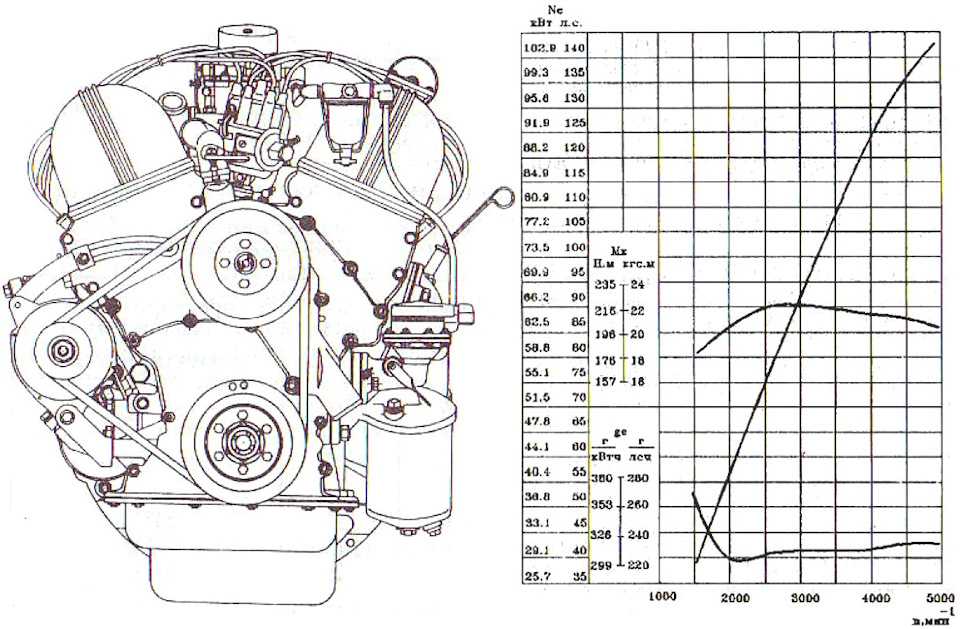

Технические характеристики

Двигатель ЗМЗ 402 имеет следующие технические характеристики:

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Конфигурация	L
Система питания	карбюратор
Количество цилиндров	4
Клапанов на цилиндр	2
Порядок работы цилиндров	1-3-4-2
Ход поршня, мм	92
Диаметр цилиндров, мм	92
Максимальная степень сжатия смеси	8.2
Объем двигателя, л	2.5
Электросхема	стандартного типа
Мощность двигателя, л.с./об.мин	100/4500 и 90/4500*
Крутящий момент, Нм/об.мин	182/2500 и 172/2500*
Вес двигателя, кг	181 и 184**
Расход топлива (город), л/100 км	13.5
Масло в двигатель	5W-30, 5W-40, 10W-30, 10W-40, 15W-40
Замена масла проводится, км	10 000 (лучше 5000)
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км
— по данным завода	200
— на практике	~200
Тюнинг
— потенциал	~200
— без потери ресурса	~120-130

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Устанавливался на автомобили «Волга», «ГАЗель», микроавтобусы «Латвия» и частично на авто Ульяновского автозавода.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость… Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

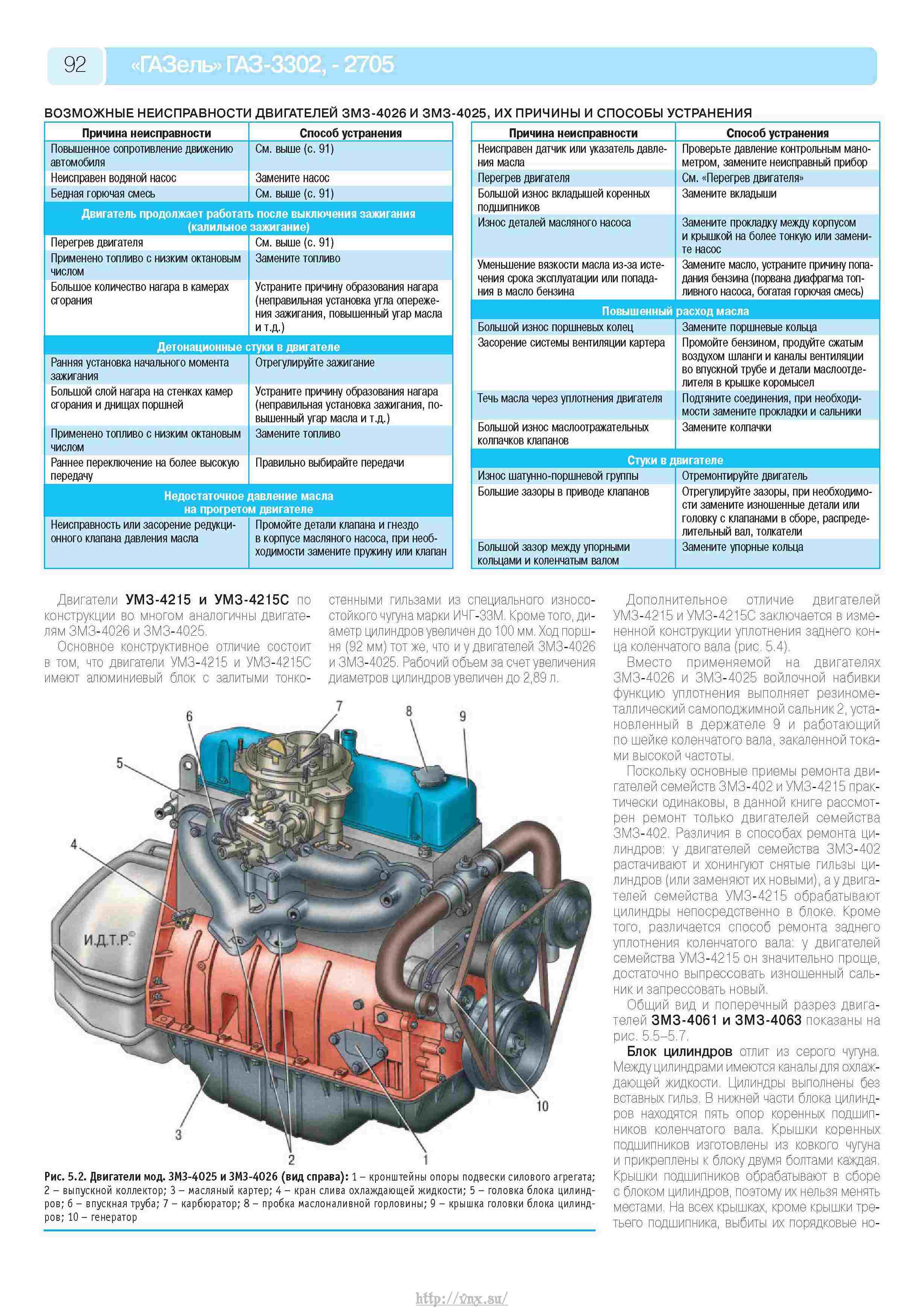

Наиболее востребованные бензиновые силовые установки

Газель с момента своего выхода на рынок имела несколько модификаций силовых установок, самые востребованные из них:

Силовая установка ЗМЗ 402

Данный двигатель Газель является самым массовым и распространённым из всех, устанавливаемых. Начало его выпуска было положено в 1980 году и продолжалось до 2006 года, более двадцати лет.

Характеристики силовой установки ЗМЗ 402

• Блок цилиндров, материал — алюминий;
• Питание — карбюратор;
• Расположение цилиндров/количество, шт. — в ряд/4;
• Клапана, количество, шт. — 8;
• Поршень, ход, мм. — 92;
• Цилиндр, диаметр, мм. — 92;
• Сжатие — 8,2;
• Объем двигателя, см3 — 2445;
• Мощность, л.с. — 100;
• Момент, Нм — 182;
• Топливо — бензин АИ-92
• Вес ДВС, кг. — 181;
• Расход топлива, л/100 км (город) — 13,5;
• Масло в двигатель, л — 6.

Основные неисправности силовой установки ЗМЗ 402

Преимущество мотора — возможность его установки на большое количество продукции марки ГАЗ. Ремонт двигателя Газель не приносил много хлопот, в связи с простотой конструкции и большим количеством запчастей. Неисправности:

• Задний сальник коленчатого вала, при превышении оборотов свыше 2500 начинал гнать масло наружу. Необходимо поменять набивку сальника.
• Неравномерная подача рабочей смеси в мотор вызывала сильные вибрации и шумы. Настройка карбюратора решало эту проблему, но на короткий срок.
• Плохо отрегулированные клапана создавали стук в силовой установке. Регулировку необходимо проводить каждые 15000 км.
• Опоры мотора быстро выходили из строя и создавали сильную вибрацию. Необходимо было заменить изношенные детали.
• При перегреве ДВС Газель возможных причин было несколько: термостат, помпа, воздушная пробка в системе охлаждения. Частый перегрев мотора приводил к ослабеванию гаек головки блока цилиндров, и в дальнейшем — к прогоранию прокладки.

Силовая установка ЗМЗ 406

Мотор был последователем модели ЗМЗ 402 и пришёл ему на смену. По сравнению со своим предшественником были внесены существенные изменения, что сделало установку более современной.

Характеристики силовой установки ЗМЗ 406

• Блок цилиндров, материал — чугун;
• Питание — инжектор/карбюратор;
• Расположение цилиндров/количество, шт. — в ряд/4;
• Клапана, количество, шт. — 16;
• Поршень, ход, мм. — 86;
• Цилиндр, диаметр, мм. — 92;
• Сжатие — 9,3;
• Объём ДВС, см3 — 2286;
• Мощность, л.с. — 145;
• Момент, Нм — 201;
• Топливо — бензин АИ-92
• Вес ДВС, кг. — 187;
• Расход топлива, л/100 км (город) — 13,5;
• Масло в двигатель, л — 6.

Основные неисправности силовой установки ЗМЗ 406

Мотор был абсолютно новым, по сравнению со своим приёмником, отличался чугунным блоком, верхним расположением распределительных валов, наличием 16 клапанов и гидравлическими компенсаторами. Характерными недостатками были:

• Шум цепи газораспределительного механизма. Причина: выход из строя механизма гидравлической натяжки. Иногда цепь могла заклинить.
• Движок потребляет много масла. Причина: износ маслосъёмных колец и сальников клапанов, щель между крышкой клапанов и пластиной лабиринтного маслоотражателя.
• Сбои в работе мотора на холостом ходу, резкое падение мощности. Причина: неисправность катушки зажигания, узел требует замены.
• Шум при работе ДВС, стук. Причина: гидравлические компенсаторы клапанов, поршневые пальцы, поршни, вкладыши шатунов и т.д.

Силовая установка УМЗ 4216

Силовая установка получила широкое распространение благодаря надёжности и хорошим характеристикам. Главной отличительной чертой можно назвать увеличение объёма мотора, увеличение клапанов и установка инжектора на подачу бензина.

Характеристики силовой установки УМЗ 4216

• Блок цилиндров, материал — алюминий;
• Питание — инжектор/карбюратор;
• Расположение цилиндров/количество, шт. — в ряд/4;
• Клапана, количество, шт. — 8;
• Поршень, ход, мм. — 92;
• Цилиндр, диаметр, мм. — 100;
• Сжатие — 8,2;
• Объём ДВС, см3 — 2890;
• Мощность, л.с. — 125;
• Момент, Нм — 220;
• Топливо — бензин АИ-92
• Вес ДВС, кг. — 170;
• Расход топлива, л/100 км (город) — 12,5;
• Масло в двигатель, л — 5,8.

Основные неисправности силовой установки УМЗ 4216

Силовая установка, по сути, усовершенствованный вариант, повторяющий двигатель ГАЗ 21, но собранный на заводе УМЗ. В отличие от ЗМЗ-402, на мотор устанавливали сухие гильзы цилиндров, тем самым, повышая прочность блока цилиндров. Была установлена резиновая манжета, что позволяло избежать течи масла, и ещё некоторые мелкие усовершенствования.

Основные проблемы 402 двигателя

Автовладелец сталкивается со множеством проблем при эксплуатации мотора 402. Хоть и не прихотлив 402 двигатель при недостатке внимания к нему, несвоевременной замене масла и фильтрующих элементов, вы получите перегревающийся силовой аппарат, который в последствии выйдет из строя.

Главными проблемами движка ЗМЗ 402 являются:

утечка смазочного материала. Пропитанная графитом веревка, которая представляет собой сальник коленвала сзади, при развитии 2500 оборотов дает течь. Случается подобное через 50 000 километров, когда ресурс веревки исчерпается. Поэтому необходимо будет заменить ее;
центральная часть головки блока цилиндров подвержена различным искривлениям из-за сильного прогрева мотора

Поэтому важно подкручивать болты и менять прокладку ГБЦ вовремя, чтобы не допустить течи масла через прокладку или выхода из строя головки;
дерганья и вибрация мотора при работе на холостых ходах и в обычном режиме. Такое случается из-за неточности проработки деталей на производстве

Коллектор впуска и карбюратор сделаны с небольшими погрешностями в размерах, поэтому они трясутся во время работы, создавая вибрации. Многие автовладельцы переделывают ЗМЗ 402 на инжекторный. Но для подобных экспериментов нужны знания и умение разобраться в конструкции движка;
появление стуков во время работы движка. Свойственно тем моторам, на которых не проводилась регулировка клапанов. Поэтому каждые 15 тысяч километров проводится регулировка тепловых зазоров клапанов. Некоторые опытные механики устанавливают на 402 гидрокомпенсаторы, чтобы водителям не мучится с регулировкой. Иногда проблема заключается не в регулировке. Выходят из строя вкладыши шатунов и распределительный вал;
вибрация двигателя. Износ подушек всегда заявляет о себе вибрацией мотора во время движения автомашины, на холостом ходу. Если подушки изнашиваются очень сильно, то вибрация чувствуется в салоне машины. Чем скорее будут заменены подушки, тем лучше. Так как вибрация расшатывает болты и другие детали, что сказывается на жизненном ресурсе самого автомобиля;

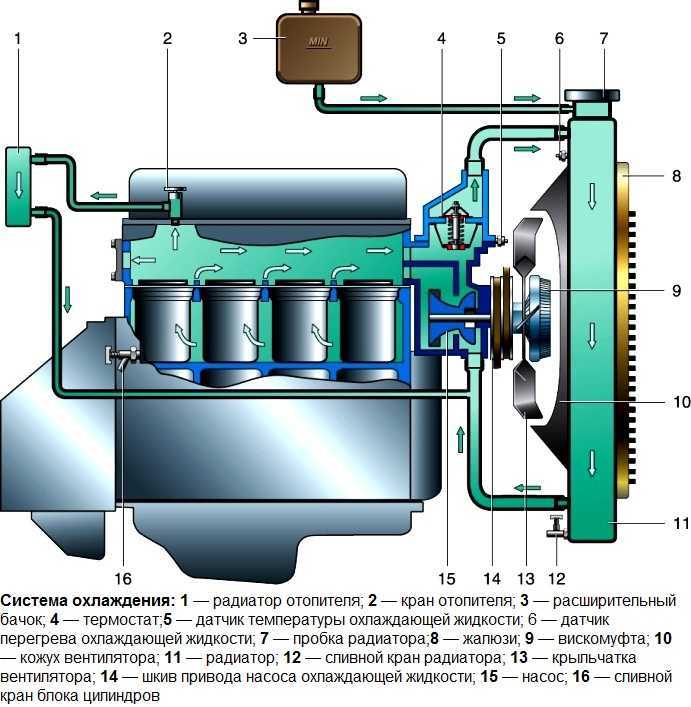

перегрев двигателя 402. Это частая проблема у движков этой серии. В первую очередь смотря на термостат. Если он показывает нормальную температуру и в рабочем состоянии, то обращаются к помпе прокачки смазывающего средства. Если она в порядке, то возможно проблемы кроются в завоздушенности контура охлаждения. Требуется проверить его и залить новую охлаждающую жидкость.

Похожая статья Технические характеристики двигателя М 112 Мерседес

Отличается этот двигатель и другими недостатками. Такими как плохая фиксация гильз. Быстро выходят из строя приводы клапанов штангового типа. Клапаны могут сами по себе залипать. Это производственная болезнь движка.

В силовые агрегаты серии ЗМЗ 402 заливают только минеральное масло. Использовать синтетические и полусинтетические масла нельзя, потому что они разъедают сальник коленвала. Это приводит к быстрой утечке смазывающего средства.

Многие опытные механики советуют не капиталить движок после пробега в 200000 километров. Так как мотор сам себя выработал, а сам ремонт приведет только к растрате денег. Поэтому лучшим выходом будет замена на такой только с меньшим пробегом или свап на другой движок.

Избежать слишком быстрого капитального ремонта ЗМЗ 402 или появления в сервис-центре помогут ежегодное техническое обслуживание данных моторов. Своевременная замена смазывающего средства, фильтров как воздушных, топливных, так и масляных.

История ЗМЗ 402

История создания ЗМЗ 402 начинается с далёких 50 годов. Именно тогда разрабатывалась конструкция мотора, ставшего основой для создания 402 двигателя. Его основатель, легендарный Советский конструктор Гарри Вольдемарович Эварт.

Перед талантливым конструктором, Советским правительством, было поставлено задание создать новый мотор для Волги. В результате долгой работы был создан четырёхтактный двигатель, объём 2.4 литра, с мокрыми вставными гильзами и нижним положением распределительного вала. Мотор с данными параметрами получил название ЗМЗ 24Д, у него были другие названия и модификации, ГАЗ 24, ЗМЗ 24. Серийный выпуск этого силового агрегата начался в 1968 году. Мотор постоянно совершенствовался и дорабатывался, а в 1981 г., вышла его улучшенная версия, под маркировкой ЗМЗ 402. Выпуск нового двигателя успешно продолжался более 35 лет, он стал самым массовым за всё время моторостроения. Последний двигатель 402 модели был собран в 2017 году. К тому времени было выпущено более 6 миллионов четыреста вторых двигателей. На смену ему пришёл более мощный и современный силовой агрегат ЗМЗ 406.

История создания 402 двигателя

Изначально силовая установка разрабатывалась для автомобиля «Волга» с целью замены устаревшего ГАЗ-21. Конструирование проходило медленно, за это время мотор обзавёлся модификациями ЗМЗ-24Д и ЗМЗ-4021. Первое изделие поставили на конвейер в 1958 году, для того времени это новое устройство, которое планировалось эксплуатировать на ГАЗ-56. Однако автомобиль так и не выпустили, поэтому мотор перекочевал на Волгу-24. Эксплуатационные показатели двигателя на высоте, поэтому изделие начали применять и на других машинах.

Поскольку починка «24Д» обходилась дорого, двигатель просуществовал до 72 года. Впоследствии, мотор подвергся доработки и в 1980 сменил маркировку на «ЗМЗ-402». Говоря о 402 моторе, стоит подразумевать линейку изделий. За время эксплуатации двигатель переделывали и дорабатывали, пытаясь то приспособить под дешёвый бензин, то улучшить показатели горения. Базой оставалась модель ЗМЗ-402.10, на основе которой строились остальные установки. Узнаваемой чертой мотора флагманского мотора было новое, для того времени зажигание, позаимствованное у японского производителя «Honda». Год 96 ознаменовался выходом младшего собрата, «ЗМЗ-406», который превосходил предшественника по показателям. До 2006 года моторы выпускались параллельно, после, создание «402» было остановлено.

Проведение тюнинга

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

• Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
• По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
• Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Автомобильные двигатели на базе ЗМЗ 402.10

ЗМЗ-402 -семейство бензиновых 4-цилиндровых автомобильных двигателей, производства ОАО «Заволжский моторный завод». Модернизированный вариант ЗМЗ-24, в свою очередь созданного на базе ЗМЗ-21.

Данное семейство двигателей использовалось на автомобилях Горьковского автозавода, таких как: «Волга-2410», «Волга-3102», «-31029», «Волга-3110» и «ГАЗель».

Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.

Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с октановым числом 80 (76 по моторному методу определения октанового числа).

Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов.

Преимущество двигателя состояло в том, что он был прост в устройстве и обслуживании, неприхотлив, и способным выдерживать такие перегрузки, от которых, подчас другой двигатель быстро вышел бы из строя (перегрев, работа в повышенной нагрузке и т.п.). Простота устройства давала возможность проводить сложный ,но не капитальный ремонт двигателя в обычной мастерской, разумеется, при условии выдерживания всех требований завода — изготовителя. Надежность двигателя, в сочетании с его простотой, стали предпосылками к тому, что несмотря на то, что он был разработан много лет назад, находится в эксплуатации и по настоящее время. Помимо преимуществ у двигателя имелись также и недостатки. Один из таковых известен каждому автолюбителю, который когда-либо эксплуатировал автомобиль с таким двигателем — это задний сальник коленчатого вала, представляющий собой обычную набивку (веревка, пропитанная графитовой специальной смазкой). Если двигатель эксплуатировался в бережном режиме, и число его оборотов не превышало 2000 — 2500 в минуту, то набивка более или менее выдерживала, но при эксплуатации свыше 3000 об/мин она быстро теряла свои свойства, и двигатель начинал выгонять масло. ещё одной проблемой стало несовершенство проработки геометрической конфигурации газопроводов от карбюратора к ГБЦ. В результате при закрытой дроссельной заслонке карбюратора в цилиндры подавалось неравномерное количество смеси и двигатель дергался на холостых оборотах. Автолюбители старались свести такие дерганья к минимуму: наиболее ответственно относящиеся к этому обычно поддерживали необходимый зазор в клапанах на постоянном уровне, меняли свечи зажигания на более современные и надёжные, а также замене подвергались коммутатор и катушка зажигания — обычно использовались компоненты от двигателей автомобилей семейства «ВАЗ»

К семейству ЗМЗ-402.10 относятся карбюраторные, бензиновые двигатели с рядным расположением цилиндров и алюминиевым блоком.

Для уменьшения загрязнения окружающей среды двигатели оборудованы системой рецеркуляции отработавших газов (СРОГ).

Двигатели ЗМЗ-402.10 и ЗМЗ-4021.10 предназначены для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы, автомобили повышенной проходимости Ульяновского автозавода.

Двигатели ЗМЗ-4025.10 и ЗМЗ-4026.10 предназначены для установки на грузовые автомобили малой грузоподъемности типа «Газель» и микроавтобусы.

Предназначен для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы ОАО «ГАЗ», а/м повышенной проходимости Ульяновского автозавода и микроавтобусы РАФ.

В двигателе применены блок из алюминевого сплава, отливаемый в кокиле или под давлением, система охлаждения с приводом охлаждающей жидкости в блок по двум напорным каналам, усовершенствованные механизмы газораспределения и детали цилиндропоршневой группы.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость… Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

Применяемость мотора

Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя. Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.

В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.

Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.

С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации. Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.

Основные проблемы 402 двигателя

Поскольку мотор считается массовым агрегатом того времени, владельцы, эксплуатирующие изделие встречаются и сегодня. С момента первого выхода прошло много времени, поэтому о «болячках» известно много.

Неполадки мотора:

Утечка масла через сальник.

Это главная причина неудобств, с которой сталкивался каждый владелец. Уплотнитель коленчатого вала, расположен в задней части и визуально представляет собой пропитанную графитом верёвку. Если при эксплуатации мотора развивать обороты выше отметки 2500, верёвка пропускает масло и начинается утечка жидкости наружу. Решение проблемы — замена набивки.

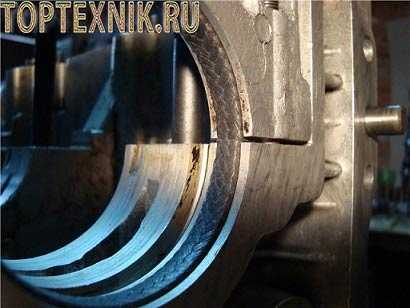

Набивка заднего сальника распределительного вала:

Вибрации и рывки при работе мотора.

Конструкция карбюратора и коллекторов впуска выполнена с неточностями. Как результат, при работе без нагрузки топливо поступает не равномерно. По этой причине и происходят рывки и перебои. Некоторые умельцы, что бы устранить проблему переделывают моторы под инжектор, но для этого требуются знания.

Стук на работающем моторе.

Изделие нуждается в уходе, поэтому регулировка клапанов на 402 моторе проводится каждые 15000км пробега, иначе двигатель будет стучать. Решить проблему могут установленные гидравлические компенсаторы, и некоторые владельцы идут на такой шаг. Кроме клапанов, стук вызывает распределительный вал, или вкладыши шатунов.

Снятие термостата:

Работа мотора сопровождается повышенной вибрацией.

Главная причина кроется в износе опорных подушек, которые меняют. Если с деталями порядок, то возможно нарушен баланс механизма кривошипов и шатунов, или неполадки с зажиганием. В последних двух случаях поможет только регулировка. Кроме того, проверяются детали, связанные с электросхемой мотора, которая периодически замыкает.

Мотор часто перегревается.

Для этого силового агрегата такое поведение в порядке вещей. Проблема кроется в приборе, поддерживающем постоянную температуру, помпе, либо явление возникло по вине пробки в контуре охлаждения. Кроме того, желательно проверить настройку и выставить зажигание на 402 двигателе.
