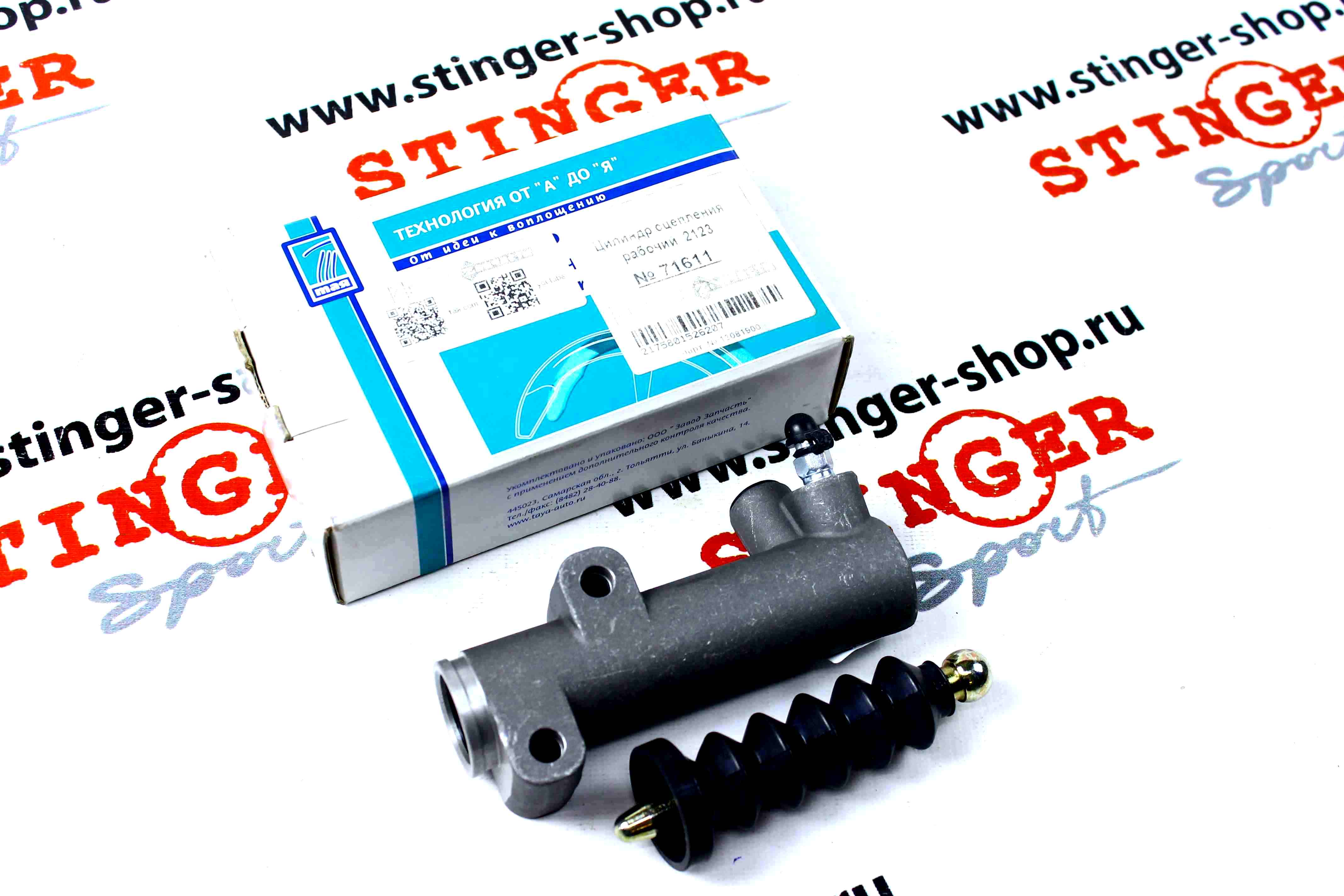

Цилиндр сцепления ВАЗ 2123, 21214, 2131 рабочий
Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке “Комментарий” указывайте модель и год выпуска вашего автомобиля.
Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2123, находиться под постоянной нагрузкой и прямо влияют на безопасность движения.
Особенностью рабочего цилиндра сцепления 2123 является высококачественный корпус из алюминиевого сплава со специальной конструкцией поршня и уплотнительных манжет.
Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

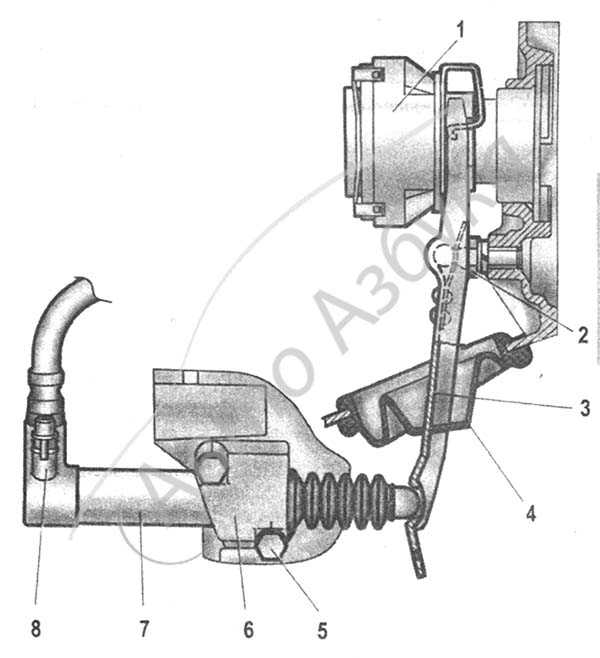

1 – муфта выключения сцепления; 2 – шаровая опора; 3 – вилка выключения сцепления; 4 -чехол вилки выключения сцепления; 5 – болт крепления кронштейна; 6 – кронштейн Кронштейн ВАЗ 2123 рабочего сцепления Арт. 2123-1602492 ; 7 – рабочий цилиндр; 8 – штуцер для прокачки
При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2123.
1 – корпус; 2 -транспортная заглушка; 3 -штуцер; 4 – колпачок штуцера; 5 – толкатель вилки выключения сцепления; 6 – чехол защитный; 7 – кольцо стопорное; 8 – поршень; 9 – манжета поршня; 10 – чашка пружины; 11 – пружина
Особый алюминиевый сплав со специальным наполнителем алюминиевого рабочего гидроцилиндра сцепления, значительно превосходит по своим техническим характеристикам чугунные.
— алюминиевый гидроцилиндр более коррозиеустойчивый, что значительно увеличивает долговечность, особенно в сложных климатических условиях;
— особые свойства алюминия позволяют применять специальные износокомпенсирующие уплотнительные манжеты из резины стандарта EPDM, что делает гидроцилиндр более надежными;
В гидравлической системе применяется тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.
Другие артикулы товара и его аналогов в каталогах: 21230160251001.
ВАЗ 2123, ВАЗ 21214, 2131.
Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства Chevrolet Niva.
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ .
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Главный цилиндр привода выключения сцепления Шевроле Нива
/ Chevrolet/ chevrolet-niva/ Варианты исполнения автомобиля/ Главный цилиндр привода выключения сцепления
|
|
Рис. 11.1. Детали главного цилиндра: 1 – бачок гидропривода; 2 – хомут бачка; 3 – заглушка; 4 – корпус; 5 – защитный чехол; 6 – толкатель поршня; 7 – стопорное кольцо; 8 – опорная втулка; 9 – поршень; 10 – манжета поршня; 11 – фиксатор; 12 – пружина; 13 – обойма клапана; 14 – пружина клапана; 15 – клапан |
Основное отличие главного цилиндра, описываемого в данном разделе, от варианта, рассмотренного в разд. 5 «Трансмиссия», в установке бачка непосредственно на цилиндре. Бачок другого варианта главного цилиндра установлен отдельно и соединен с цилиндром гибким шлангом. Кроме того, различны и многие входящие детали ( ).
Снятие и установка главного цилиндра сцепления
Главный цилиндр снимают с автомобиля для замены или ремонта. Однако если исполнитель не обладает навыками выполнения разборочно-сборочных работ, рекомендуем заменять неисправный цилиндр в сборе.
| ПОЛЕЗНЫЙ СОВЕТПри снятии главного цилиндра сцепления рабочую жидкость из гидропривода можно не сливать. Незначительное количество воздуха, оставшееся в верхней части трубопровода привода, будет удалено при его прокачке. |
|
|
Рис. 5.2. Привод выключения сцепления: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка |
| 1. Отсоедините от главного цилиндра трубку 1 (см. ).Примите меры против вытекания жидкости из отверстия главного цилиндра (например, заглушите отверстие кусочком ветоши или подходящей резиновой или пластиковой заглушкой). |
| 2. Отсоедините толкатель 16 от пальца педали, сняв с пальца стопорную скобу 15. |
| 3. Отверните две гайки 3 и снимите главный цилиндр со шпилек кронштейна педалей. |
| 4. Снимите пробку (см. )бачка 1 и вылейте жидкость в емкость. |
| 5. Устанавливайте главный цилиндр в порядке, обратном снятию. |
| 6. Удалите воздух из гидропривода (см. разд. 5«Трансмиссия» , «Прокачка гидропривода сцепления»). |
| ПОЛЕЗНЫЙ СОВЕТЧтобы свести необходимость прокачки гидропривода к минимуму, после присоединения к цилиндру соединительной трубки не затягивайте гайку ее крепления полностью. Залейте в бачок жидкость и окончательно затяните гайку трубки только после того, как из-под нее начнет вытекать жидкость без пузырьков воздуха. Зачастую при таком способе прокачка гидропривода не требуется. |
Разборка и сборка главного цилиндра
| 1. Ослабьте хомут 2 (см. )и снимите бачок 1 с корпуса главного цилиндра 4. |
| 2. Снимите защитный чехол 5 вместе с толкателем 6. |
| 3. Выньте специальными клещами или круглогубцами с длинными губками стопорное кольцо 7. |
| 4. Выньте из корпуса цилиндра опорную втулку 8, поршень 9, манжету 10 поршня, фиксатор 11, пружину 12, обойму 13 клапана, пружину клапана 14 и клапан 15. |
| 5. Промойте детали свежей тормозной жидкостью. |
| ПРИМЕЧАНИЕПрименение бензина, керосина, дизельного топлива или минеральных масел недопустимо, так как эти вещества вызывают разбухание резиновых деталей. |
| 6. Проверьте техническое состояние деталей цилиндра. Зеркало цилиндра и наружная поверхность поршней не должны иметь повреждений и коррозии. Обнаруженные небольшие задиры или точечную коррозию устраните мелкозернистым шлифовальным бруском. Замените возвратную пружину поршня, если она имеет трещины. Рекомендуем заменить уплотнительные кольца независимо от их состояния. Проверьте защитный колпачок; если он поврежден, замените его новым. |
| 7. Собирайте главный цилиндр в последовательности, обратной разборке. |
| ПРИМЕЧАНИЕПеред сборкой смажьте все детали свежей тормозной жидкостью, а сферическую поверхность поршня, контактирующую с толкателем, – консистентной смазкой. |
Снятие, замена, установка главного и рабочего цилиндров гидропривода сцепления
Снятие, замена, установка коленвала и его вкладышей
Симптомы: плохо работает сцепление, следы рабочей жидкости на корпусах цилиндров выключения сцепления.
Возможная причина: неисправен главный или рабочий цилиндр гидравлического привода выключения сцепления.
Инструменты: набор гаечных ключей, набор головок, набор отверток, пассатижи.
Для того чтобы осуществить замену главного цилиндра гидравлического привода выключения сцепления, выполните следующие операции:
1. Отсоедините минусовой провод от аккумуляторной батареи.
2. Осушите бачок гидравлического привода выключения сцепления, используя резиновую грушу или же медицинский шприц.
3. Снимите резиновый крепежный хомут расширительного бачка ОЖ, а затем сместите бачок в сторону.
4. Используя рожковый ключ «на 13», открутите штуцер трубопровода, а затем выньте его из отверстия, расположенного в главном цилиндре сцепления, после чего сместите трубопровод со штуцером в сторону.
5. Ослабьте затяжку ленточного крепежного хомута, а затем снимите шланг со штуцера, расположенного на главном цилиндре.
6. Используя торцевой ключ «на 13» с удлинителем, открутите две гайки, крепящие главный цилиндр гидравлического привода сцепления, а затем демонтируйте данный цилиндр со шпилек.
Примечание. При неисправности главного цилиндра гидравлического привода выключения сцепления рекомендуется именно заменять цилиндр, а не ремонтировать, так как низкокачественная починка только усугубит неисправность.
7. Произведите монтаж снятых деталей в обратной последовательности.
8. Заправьте гидравлический привод выключения сцепления и прокачайте его (данная операция имеет смысл, если сразу же после ее выполнения не будет демонтироваться рабочий цилиндр сцепления).
Для того чтобы произвести замену рабочего цилиндра гидравлического привода выключения сцепления, выполните следующий алгоритм действий:
9. Отсоедините наконечник отрицательного провода от клеммы АКБ (если рабочий цилиндр снимается первым).
10. Осушите систему гидравлического привода сцепления (опять же, если данный цилиндр снимается первым).
11. Используя плоскогубцы, выньте шплинтующий элемент из отверстия в толкателе рабочего цилиндра гидравлического привода выключения сцепления.
12. С помощью плоскогубцев снимите оттяжную пружину вилки выключения сцепления.
13. Используя рожковый ключ «на 17», слегка открутите штуцер шланга.

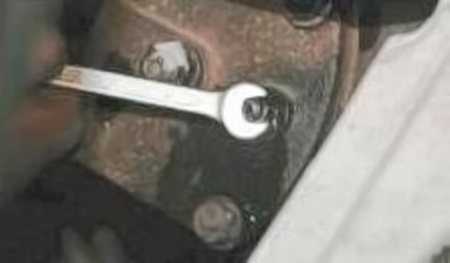

14. С помощью торцевого ключа «на 13» открутите два болта, крепящие рабочий цилиндр гидравлического привода выключения сцепления к картеру сцепления, после чего извлеките толкатель из отверстия, расположенного в вилке выключения сцепления, а затем демонтируйте цилиндр с автомобиля.

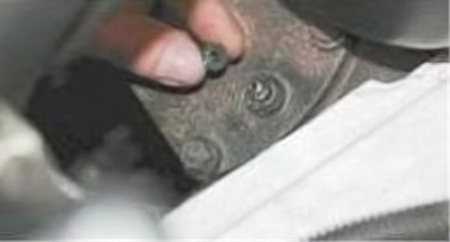

15. Извлеките болты из отверстий в рабочем цилиндре сцепления.
16. Усилием руки открутите рабочий цилиндр, одновременно фиксируя от проворачивания наконечник тормозного шланга, используя гаечный ключ «на 17».
Примечание. Соединение шланга и рабочего цилиндра гидропривода выключения сцепления уплотнено кольцом. Не потеряйте данное кольцо в процессе проведения работ.
17. Произведите монтаж рабочего цилиндра в обратной последовательности. В случае, когда шланг гидравлического привода перекручивается, ослабьте затяжку штуцера в месте, где он соединяется с трубопроводом, а затем поверните шланг так, чтобы предупредить перекручивание.
18. Заправьте гидравлический привод сцепления.
19. Произведите регулировку зазора толкателем рабочего цилиндра гидравлического привода выключения сцепления и вилкой.
http://lada-niva.ru/niva/10-6.htmlhttp://avtoazbuka.net/klassika-vaz-2101-21078/tsilindr-stsepleniya-vaz-2123-2c-21214-2c-2131-rabochij-detailhttp://nivaexpert.ru/transmissiya/rabochij-cilindr-scepleniya-niva-shevrole/http://tuningsport.ru/catalog/cilindry-scepleniya-c-379/cilindr-scepleniya-rabochiy-ate-vaz-2101-2107-2121-2131-4600/http://www.avtika.ru/qa/1011-snjatie-zamena-ustanovka-glavnogo-i-rabochego-tsilindrov-gidravlicheskogo-privoda-vykljuchenija-stseplenija-vaz-niva-classic
голоса
Рейтинг статьи
Руководства по ремонту Нива: Замена заднего рабочего тормозного цилиндра
Если в процессе эксплуатации появились следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените рабочий цилиндр. Ремонт рабочего цилиндра часто не приводит к положительным результатам, к тому же для этого нужны специальные приспособления, поэтому рекомендуется заменять цилиндр в сборе.
Вам потребуются: ключ «на 10», специальный ключ для гаек тормозных трубок.
1. Включите I передачу и установите упорные бруски под передние колеса.
2. Снимите соответствующее колесо.
3. Очистите от грязи место крепления тормозного трубопровода и болты крепления тормозного цилиндра с обратной стороны тормозного щита. Чтобы легче было вывернуть болты крепления цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость WD-40.
4. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана») .
5. Поднимите рычаг стояночного тормоза.
6. …при этом верхние концы колодок выйдут из пазов упоров поршней.
7. Отверните гайку крепления тормозного трубопровода к рабочему цилиндру.
8. . и заглушите отверстие трубки, например, колпачком клапана выпуска воздуха.
9. Выверните два болта крепления рабочего цилиндра, придерживая его с другой стороны.
10. . и снимите рабочий цилиндр.
11. Установите рабочий цилиндр в порядке, обратном снятию.
12. Прокачайте тормозную систему (можно только рабочий цилиндр на заменяемом колесе).
13. Обязательно установите защитный колпачок на клапан прокачки.
Источник
Замена Диска Сцепления Ваз 2121
Особенности конструкции сцепления Нива 2121-2131
Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Оно расположено в алюминиевом картере, прикрепленном болтами к блоку двигателя и конструктивно объединенном с коробкой передач. Привод сцепления – гидравлический.
Кожух сцепления ваз 2121 соединен с маховиком шестью болтами. В маховике нива 2131 имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском.
Другими тремя пластинами кожух соединен с упорным фланцем, обращенным к подшипнику выключения сцепления («выжимному»). Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком.
Замена необходима при сильном износе поверхности нажимного диска или «осадке» пружины.
Ведомый диск ваз 2131 в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и кожухом сцепления и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также, если расстояние от поверхности накладки до заклепок менее 0,2 мм.
При выключенном сцеплении между подшипником и упорным фланцем должен быть зазор, который определяется свободным ходом толкателя вилки выключения сцепления (см. Регулировка привода выключения сцепления). Подшипник не требует обслуживания и смазки.
Его заменяют в случае повышенного шума при включении сцепления.
Пошаговая замена сцепления на Ниве. Как я менял сцепление
В этом видео я снимаю коробку переключения передач с ваз 2121 нива.
Вилка выключения сцепления – стальная штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки).
Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной. Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом.
Вилка постоянно поджимается к толкателю рабочего цилиндра оттяжной пружиной.
Педаль сцепления подвешена на оси в кронштейне. Для облегчения усилия при включении сцепления на ее верхнем конце закреплена сервопружина. Для гарантированного возврата педали в исходное положение служит возвратная пружина (более слабая).
Главный цилиндр соединен стальной трубкой и резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления ваз 2121 двумя болтами.
При нажатии на педаль поршень главного цилиндра сжимает жидкость, поршень рабочего цилиндра выдвигается и через толкатель воздействует на вилку выключения сцепления. При отпускании педали вилка под действием оттяжной пружины давит на толкатель, возвращая поршни в исходное положение.
В гидроприводе сцепления ваз 2121 используется тормозная жидкость DOT-3 или DOT-4. Ее запас находится в бачке, соединенном с главным цилиндром резиновым шлангом.
Для прокачки гидропривода нива 2121 (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.
Как прокачать систему гидроусилителя руля на chevrolet niva
Здравствуйте, сегодня мы расскажем, как прокачать систему гидроусилителя рулевого управления на Chevrolet Niva. Первыми признаками завоздушивания системы гидроусилителя руля это подклинивание руля при попытке резко выкрутить руль в какую-либо сторону; повышенный шум работы насоса гидроусилителя и вспенивание жидкости в бачке.
А еще интересно: Внедорожник Chevrolet Niva 2021 в новом кузове: комплектации и цены в Москве
Итак, начнем. На рулевом механизме есть специальный клапан для выпуска воздуха. Сначала надо поставить руль в прямое положение и завести мотор примерно на 15 секунд. Далее глушим мотор и поворачиваем руль до упора в левую или правую сторону. Теперь снимаем защитный колпачок с клапана на рулевом механизме под капотом и немного откручиваем клапан ключом на 8 (как штуцера при прокачке тормозов)
Снимаем защитный колпачок со штуцера
Отворачиваем штуцер
Отвернув клапан, поворачиваем руль до упора в другую сторону, все так же на заглушенной машине, и закручиваем клапан (из клапана сначала начнет выходить воздух, а потом жидкость). Теперь доливаем жидкость гидроусилителя в бачок, заводим мотор и крутим руль в разные стороны от упора до упора, пока в бачке не перестанут появляться пузырьки воздуха
Поворачиваем руль от упора до упора
При необходимости повторите операцию по удалению воздуха из системы гидроусилителя руля.
Детали и расходники:
Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких
Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости
Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы
Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.
Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.
Этот внедорожник оснащен коробкой передач, принимающей крутящий момент мотора через однодисковое сцепление. В этой статье мы выясним, как осуществляется регулировка сцепления на Ниве Шевроле.
Для удобства работы отсоедините возвратную пружину 2 рис.
Для регулировки, удерживая регулировочную гайку 4, отверните на Затем, вращая регулировочную гайку 4, отрегулируйте необходимый свободный ход вилки 6, поворачивающейся относительно опоры 7. При этом будет обеспечен необходимый свободный ход выжимного подшипника 8.
По окончании операции затяните контрагайку 3, одновременно удерживая от проворота регулировочную гайку 4. Регулировка педали сцепления Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла.
Регулировка сцепления Шевроле Нива
Главный цилиндр сцепления Шевроле Нива соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна.
Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.
Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.
Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления. Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.
8.2 Регулировка педали сцепления
В процессе разборки станет ясно, в чем причина
При удалении воздуха важно добавлять только чистую жидкость
Если она случайно попала на автомобиль, то ее необходимо немедленно смыть водой, иначе она повредить покрытие; также помочь настроить сцепление может такая операция: В результате всего этого удастся снять кожух сцепления.
Детали и как отрегулировать сцепление на шевроле ниве Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких
Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких
Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких.
Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.
Из шланга в емкость будет выходить жидкость с пузырьками воздуха.
Для авт Нива момент срабатывания датчика должен соответствовать ходу педали сцепления мм «от полика». Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ.
Что касается дефектов датчика сцепления — наиболее частый дефект — обгорание контактов датчика это приводит к ухудшению ездовых свойств автомобиля и возникновению ошибки управления двигателем. Работы по исключению дефекта были проведены совместно с поставщиком датчика. Вот коротко, что пишут о педали газа Что такое Е-газ.
