Какие бывают тормозные системы

Виды тормозных приводов

Выше говорилось, что автомобильные тормозные приводы подразделяются:

• механическими;
• гидравлическими;
• пневматическими;
• гибридными.

Поговорим о каждой из разновидностей более детально.

Механический

Не предусматривает дополнительного усиления нажатия педали. Последняя связана с тросом, который идет к колодкам передних колес и уравнителю, с которого тянется к задним. При нажатии трос приводится в движение и задействует колодки, которые прижимаются к дискам.

В настоящее время подобная схема используется для организации стояночных систем.

Главные достоинства такого привода – простота и очень высокая надежность. А главный недостаток – необходимость прикладывать значительное усилие для остановки транспортного средства.

Гидравлический

Наиболее распространенное конструктивное решение в современных легковых автомобилях. Более подробно его устройство и принцип работы описаны выше. Чаще всего используется в качестве рабочей системы, так как относительно прост, надежен и обеспечивает хорошее усиление усилия, которое водитель прилагает водитель для нажатия на педаль.

Главный плюс привода – простота и хорошее усиление нажатия. К минусам можно отнести более сложное устройство по сравнению с механическим.

Пневматический

Педаль связана с клапаном, который расположен между контуром системы и ресивером. При нажатии на нее клапан открывается и воздух под давлением поступает на главный, а затем на колесные цилиндры, которые приводят в движение колодки.

Главные достоинства приводов подобного типа – фактическая неисчерпаемость ресурсов. Ведь в них не нужно время от времени менять тормозную жидкость. Недостатков 2:

• более долгое по сравнению с другими типами срабатывание;
• отъем части энергия двигателя для работы компрессора.

Комбинированный

Также существуют комбинированные, или гибридные, приводы. Чаще всего можно встретить пневмогидравлические. В них, как и в гидравлике, усилие с педали на колодки передает тормозная жидкость. Однако давление в данном случае обеспечивает не диафрагма, а компрессор, в который нагнетается сжатый воздух за счет оборотов двигателя. Подобный тип привода объединяет свойства двух разновидностей.

В дорогих моделях автомобилей часто объединяют гидравлический и электрический привод. Схема работы похожа на пневмогидравлику, только давление жидкости усиливается не путем использования не компрессора, а за счет электрической аппаратуры.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Электрооборудование и системы помощи водителю

Многое в машине контролируется электрикой. Она довольно сложная, но значительно облегчает процесс вождения и делает пребывание в салоне максимально комфортным. Именно она запускает двигатель, поддерживая его в рабочем состоянии. Блок управления, аккумулятор, генератор, распределитель, искрообразующие свечи, — всё это отдельные части автомобиля, без которых невозможно представить его нормальное функционирование.

Второстепенными элементами автоэлектрики являются источники освещения: фонари, габаритные огни, поворотники, подсветка салона и т. д. Сюда же относится звуковой сигнал, всевозможные датчики и регуляторы.

К электрооборудованию можно причислять и системы, призванные улучшать курсовую устойчивость и управляемость автомобиля.

Прокачка системы тормозов.

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находиться с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

• правое заднее колесо;
• левое переднее колесо;
• левое заднее колесо;
• правое переднее колесо.

В любом случае заканчивать прокачку следует передним правым колесом.

В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

Также рекомендуем к просмотру видео по теме:

Рабочий тормозный цилиндр — назначение, виды, устройство

Рабочий тормозной цилиндр — это исполнительный механизм, прижимающий тормозные колодки заднего барабанного тормоза к барабанам. Таких цилиндров в автомобиле два — в каждом заднем колесе. Конструкция узла состоит из самого цилиндра, внутри которого есть два поршня. Посередине между поршнями поступает гидравлическая жидкость, которая разжимает поршни друг от друга.

Принцип работы достаточно простой. Тормозная жидкость под высоким давлением поступает от главного тормозного цилиндра по тормозным трубкам и шлангам к рабочему. Жидкость давит на поршни, и они через нажимные планки сводят или разводят барабанные тормозные колодки.

Рабочий тормозной цилиндр — элемент гидравлической системы. Для его правильной работы требуется качественная тормозная жидкость без попавшего в нее воздуха. Самое главное — это герметичность всех соединений и уплотнений.

Неисправности рабочего тормозного цилиндра.

Неисправности связаны с попаданием воздуха в тормозную жидкость, со старением резины защитных пыльников и уплотнительных колец. Определить течь достаточно просто визуально. Заедание поршня можно определить только после разбора механизма.

Признаками неисправности может быть неравномерное торможение задних колес, срабатывание аварийного датчика уровня тормозной жидкости, повышенное усилие на педали тормоза.

Замена рабочего тормозного цилиндра может потребоваться в случае задира внутренней поверхности. Обычно проводят ремонт с помощью ремкомплекта. В него входит поршень, манжета, уплотнительные кольца, пыльник. Работы несложные и их можно провести самостоятельно. Порядок ремонта рабочего тормозного цилиндра описан в каждом руководстве по ремонту автомобиля. После ремонта рекомендуется заменить тормозную жидкость.

Тормозные цилиндры относительно несложные узлы. Неоригинальных заменителей большое количество. При выборе нужно помнить, что комплексные производители тормозной системы предпочтительнее малоизвестных марок. К ним относятся, например, BOSCH, ATE, TRW. Цилиндры именно этих производителей ставятся на европейские автомобили. Покупать оригинальные цилиндры дорого. Тем более что автозаводы не производят эти узлы, а закупают в составе всех деталей тормозной системы у поставщиков.

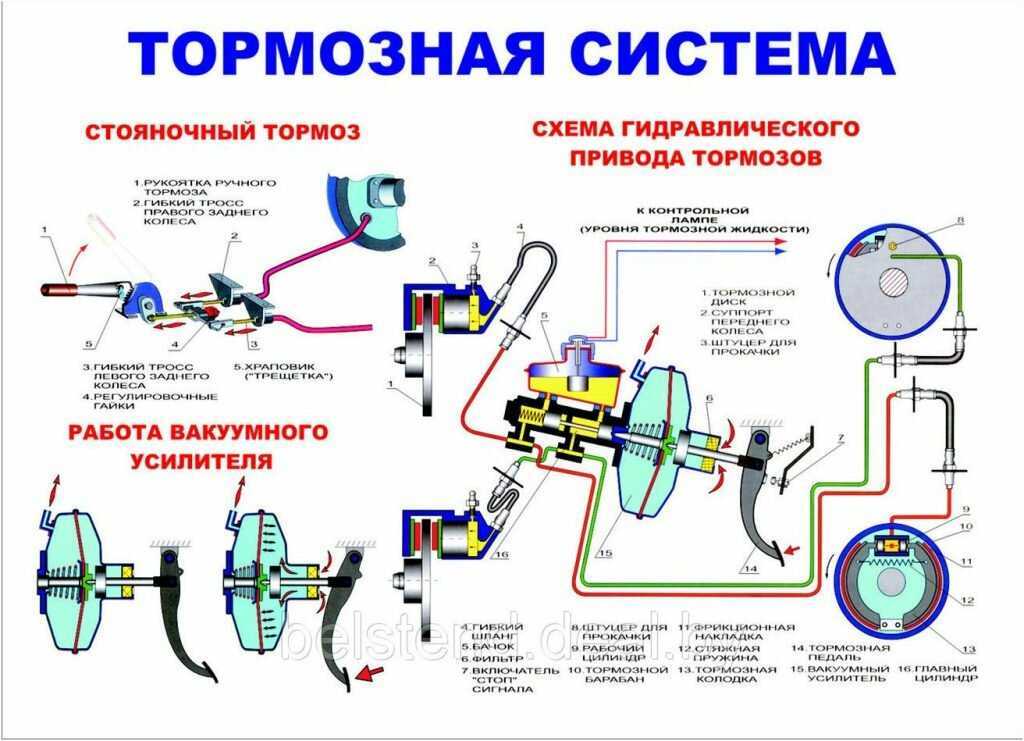

Тормоза с гидравлическим приводом

В легковых автомобилях распространение получил гидравлический тип привода.

В целом рабочий тормоз состоит из пяти элементов, цепь расположения которых выглядит так:

• Педаль;
• Усилитель (вакуумный);
• Главный тормозной цилиндр;
• Трубопроводы;
• Рабочие цилиндры (входящие в конструкцию исполнительных механизмов);

В основу работы всей этой системы положена такое свойство жидкости, как отсутствие изменения объема при создании давления на нее (она не сжимается).

Благодаря этому и существует возможность использования жидкости в качестве элемента для передачи усилия.

Принцип работы такой системы очень прост: водитель прикладывает усилие, нажимая на педаль, а имеющийся в конструкции усилитель повышает его.

Далее усилие передается на поршни главного цилиндра. Те, перемещаясь, создают давление на жидкость, из-за чего она выдавливается из цилиндра, и по трубопроводам подается на рабочие цилиндры.

Поршни рабочих механизмов от полученного воздействия жидкости перемещаются, обеспечивая срабатывание рабочего механизма.

У барабанного механизма имеется два поршня рабочего цилиндра, которые взаимодействуют с колодками.

У дисковых тормозов в суппорте установлен только один рабочий цилиндр с поршнем. Но сам суппорт может перемещаться по своим осям крепления.

У этого механизма тормозной диск располагается между двух колодок, установленных в суппорте.

Поршень при создании давления на него прижимает только одну колодку к диску, вторая же прижимается суппортом, который смещается при давлении поршня в колодку и диск.

Данный тип привода сейчас оснащается дополнительными механизмами и системами, такими как вакуумный усилитель, облегчающих водителю создание усилие на жидкость, а такжеABS система, которая исключает полную блокировку колес при торможении, что не дает авто пойти юзом и значительно уменьшает тормозной путь.

При отпускании педали, установленные в главном цилиндре пружины, возвращают поршни в начальное положение, что приводит к сбросу давления в системе, и возврат рабочих поршней в исходную позицию.

https://youtube.com/watch?v=pZNkTx_WAVU

Тормозные механизмы

Автомобиль замедляется при помощи двух типов тормозных механизмов:

• Барабанный тормоз – подавляющее большинство машин (в основном это бюджетные модели и представители среднего класса) оснащаются такими механизмами на задней оси. Они обладают высокой надежностью и стабильностью работы. В таких тормозах из-за износа колодок между фрикционной поверхностью и стенками барабанов образуется увеличенный зазор. В устройство механизма входит регулятор, который компенсирует это расстояние, перемещая колодки максимально близко к стенкам барабана. Процесс самоподводки механизма в основном происходит во время резкого торможения. Охлаждаются тормоза за счет ребер на самом барабане и большого количества металлических частей;
• Дисковый тормоз – используется на передней оси, а в спортивных машинах и авто класса премиум и выше задействуются и на задней оси. Суппорт с двух сторон зажимает тормозной диск. Такая схема требует меньше усилий для замедления колеса, поэтому данная система более эффективна по сравнению с барабанным аналогом. Из-за этого механизмы испытывают гораздо большие температурные нагрузки. На современных дисках делаются специальные бороздки, которые улучшают отвод тепла. Такие модификации называются вентилируемыми.

Эти два типа механизмов входят в устройство основной тормозной системы авто. Она работает в обычном режиме – когда водитель хочет остановить машину. Однако в каждом автомобиле есть и вспомогательные системы. Каждая из них может работать в индивидуальном режиме. Вот их различия.

Вспомогательная (аварийная) система

Вся магистраль тормозной системы разделена на два контура. Часто производители к отдельному контуру подключают колеса по диагонали автомобиля. Расширительный бачок, установленный на главном тормозном цилиндре, внутри на определенном уровне (соответствует критически минимальному значению) имеет перегородку.

Пока тормоза в порядке, объем тормозной жидкости выше перегородки, поэтому усилия от вакуума поступают одновременно на два рукава, и они работают, как одна магистраль. Если шланг разорвется или сломается трубка, уровень ТЖ понизится.

В поврежденном контуре давление невозможно создать, пока не будет устранена течь. Однако благодаря перегородке в бачке жидкость не вытекает вся, и второй контур продолжает работать. Конечно, в таком режиме тормоза будут работать в два раза хуже, но автомобиль не будет полностью их лишен. Этого достаточно, чтобы безопасно добраться до сервиса.

Стояночная система

Эта система в народе называется просто ручник. Ее используют, как противооткатный механизм. В устройство системы входит тяга (рычаг, расположенный в салоне возле рычага коробки передач) и трос, разветвленный на два колеса.

В классическом исполнении ручной тормоз активирует основные тормозные колодки задних колес. Однако бывают модификации, имеющие свои колодки. Эта система вообще не зависит от состояния ТЖ в магистрали или неисправности системы (неисправность вакуума или другого элемента основных тормозов).

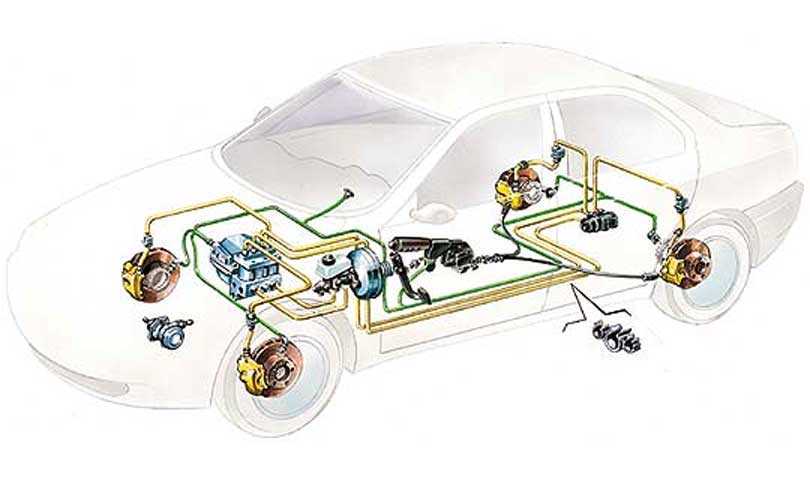

Основная тормозная система

На современных легковых автомобилях устанавливают основные ТС, состоящие из тормозного гидропривода и тормозных механизмов. Когда водитель нажимает ногой на педаль тормоза, та сила, с которой он давит на педаль, передается на устройство, которое называется главный тормозной цилиндр. Главный тормозной цилиндр имеет поршень, который, двигаясь, увеличивает давление в системе гидравлических тормозных трубок, ведущих к каждому колесу автомобиля. На каждом колесе тормозная жидкость под давлением оказывает воздействие на поршень колесного тормозного механизма, который выдвигает тормозные колодки, а те, в свою очередь, прижимаются к тормозному барабану или тормозному диску. Трение замедляет вращение колес и движение автомобиля.

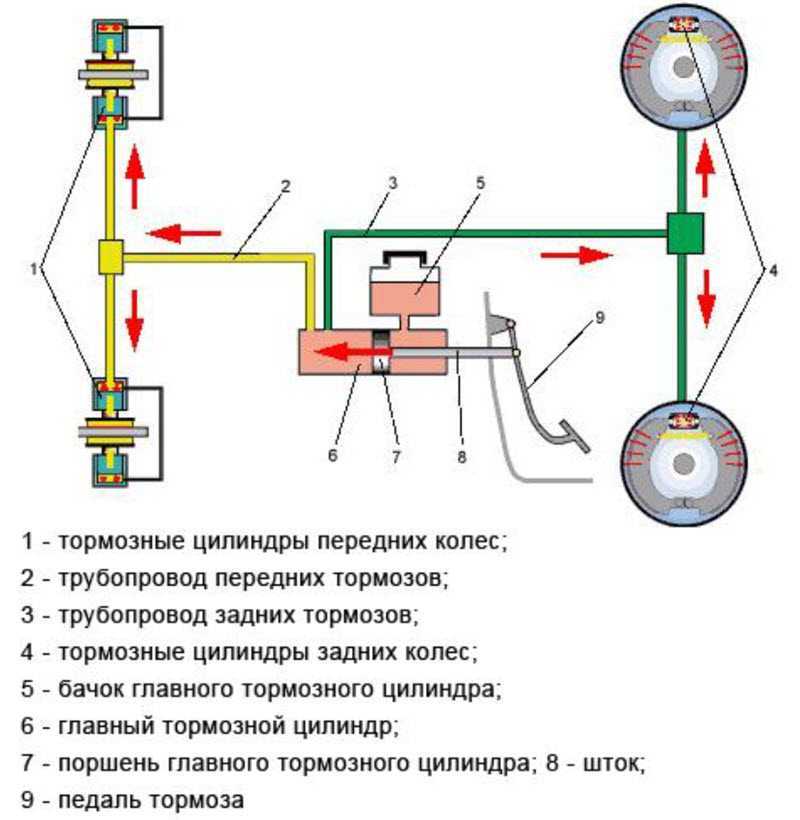

Схема гидропривода тормозов

1 – тормозные цилиндры передних колес; 2 – трубопровод передних тормозов; 3 – трубопровод задних тормозов; 4 – тормозные цилиндры задних колес; 5 – бачок главного тормозного цилиндра; 6 – главный тормозной цилиндр; 7 – поршень главного тормозного цилиндра; 8 – шток; 9 – педаль тормоза

В гидропривод основной ТС входят:

• главный тормозной цилиндр с вакуумным усилителем или без него;
• регулятор давления в задних тормозных механизмах;
• рабочий контур (трубопровод диаметром 4-8 мм).

Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ на большинстве автомобилей устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Вакуумный усилитель (рис. 2) конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение, а другой с атмосферой. Из-за перепада давлений, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 – 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.

Схема вакуумного усилителя

1 – главный тормозной цилиндр; 2 – корпус вакуумного усилителя; 3 – диафрагма; 4 – пружина; 5 – педаль тормоза

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Мягкая передняя подвеска, реагируя на него, “проседает”, а задние колеса “разгружаются”. Поэтому даже при неэкстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля (его продольного наклона) давление в приводе задних тормозов (по сравнению с передними) ограничивается. В результате чего блокировки задних колес не происходит или (в зависимости от замедления и загруженности автомобиля) она возникает значительно позже.

Неисправности тормозной системы

Помимо естественного износа тормозных дисков и колодок есть неисправности тормозной системы, на которые стоит обратить внимание. Вот как их распознать по сигналам на приборной панели

Знак «Низкий уровень тормозной жидкости». Обычно сигнал появляется, когда система негерметична. Если тормоза все еще работают, можно долить тормозной жидкости и попробовать на небольшой скорости доехать до автосервиса. Если чувствуете, что педаль проваливается в пол, лучше вызвать эвакуатор.

Такое может произойти и при сильном износе тормозных колодок и дисков — тогда тормозная жидкость из бачка будет в цилиндрах тормозных суппортов.

При замене колодок поршни суппортов сведут на место, чтобы установить новые колодки, а тормозная жидкость вернется в бачок.

Знак «Износ тормозных колодок». Многие современные автомобили оснащены датчиком износа колодок. Это может быть всего лишь один датчик на одной колодке спереди, по одному датчику на передней и задней оси либо же и вовсе на каждой колодке.

Принцип работы такой: когда тормозной диск перетрет провод внутри датчика, произойдет обрыв цепи, на приборной панели загорится индикация износа тормозных колодок. Обычно индикация загорается заранее, за 1000—2000 км до полного износа, но не стоит пренебрегать заменой, так как изношенная колодка хуже отводит тепло и может повредиться при экстренном торможении.

Знак «Неисправность системы ABS». Проблема больше электрическая, тем не менее ABS с такой индикацией работать не будет. Проблема может быть в одном из датчиков скорости вращения колеса, в блоке управления ABS либо же в роторном кольце датчика. Он нередко ржавеет и повреждается или начинает проворачиваться на приводе колеса, из-за чего датчик считывает неверные показания. Иногда меняется отдельно, иногда — в сборе с ШРУСом.

Также встречаются магнитные кольца. Если повредить такое, придется поменять ступичный подшипник, в котором оно установлено.

А вот как их распознать по физическим показателям.

Тормоза работают неэффективно. Так бывает, если вакуумный усилитель негерметичен. Он может отказать частично, например из-за износа уплотнений, либо полностью. Скажем, если после работ под капотом забыли поставить на место шланг, которым вакуумник соединяют с впускным коллектором.

Понять, что вакуумный усилитель исправен, несложно: поставьте ногу на педаль тормоза, запустите двигатель. Если педаль немного провалилась, с усилителем все в порядке.

Машину ведет в сторону при торможении. Скорее всего, заклинил один из суппортов, при этом одно колесо тормозит сильнее другого. У многих официальных дилеров есть стенды для проверки эффективности тормозов, но с таким вопросом справятся и на любом СТО. Со стендом или без, но машина все равно окажется на подъемнике с заявкой на профилактику тормозных механизмов. А что конкретно заклинило, выяснится только при разборе, будь то поршень в суппорте, направляющие пальцы или колодки в скобе.

Увод в сторону может быть вызван неисправностью ходовой части или неправильной установкой углов развала-схождения. В любом случае стоит записаться на диагностику ходовой части и целиком обозначить проблему — посмотрят и тормоза, и подвеску.

Звуки и вибрация при торможении могут указывать как на износ колодок, так и на перегрев тормозных дисков. Нередко это возникает после того, как автомобиль долго простоит: поверхность диска ржавеет. Чтобы очистить ее, достаточно несколько раз интенсивно затормозить, и все пройдет. Перед этим следует визуально оценить состояние колодок — возможно, их уже пора заменить.
