Признаки износа сайлентблоков задней балки

Замена сайлентблоков передней подвески на Лада Калина своими руками

Замена сайлентблоков на Калине

Сайлентблок передней подвески вблизи

Сайлентблоки на автомобиле Лада Калина расположены точно также как ВАЗах прошлых лет. Эти элементы расположены в целом на поперечном рычаге или прилегают к нему. Менять их придётся либо на всём элементе сразу, либо выбирая их наиболее повреждённых. Безусловно, что при наличии повреждения на одном из них, поперечный рычаг с резиновыми (стоковыми – прим.) стабилизаторами необходимо снять и заменить на аналоги из полиуретана.

Демонтаж поперечного рычага

1. Для того, чтобы начать работы по замене старых сайлентблоков на новые, необходимо поставить автомобиль на смотровую яму, подъёмник или поднять на домкрате.
2. Далее надо снять колесо и обрызгать все соединения на поперечном рычаге при помощи WD-40.
3. После того, как смазка проникла во все труднодоступные места начинаем откручивать болты.
4. В первую очередь начинаем демонтировать болт шаровой опоры, но перед этим с болта убираем шплинт.
5. Затем откручиваем болт крепления шарнира продольной растяжки (там где крепятся «ромашки» — прим.) и убираем его с посадочного места.

   Обильно смазанный болт, гарантия успеха.

6. Следующим по порядку будет болт с гайкой, которые фиксируют стойку стабилизатора.

   При демонтаже и этого узла, проблем возникнуть не должно.

7. И заключительным этапом становится кронштейн поперечного рычага. Когда болт с гайкой демонтированы, можно снимать рычаг.

   Для наилучшего воздействия на болт, можно воспользоваться удлинителем воротка.

Резино-металлический шарнир продольной растяжки

Резино-металлический шарнир продольной растяжки или в народе просто «ромашка», предназначен для принятия основного удара от неровностей дорожного полотна, несмотря на то, что этот элемент очень важен, демонтировать его очень легко.

Предварительно зажав в тисках рычаг, по очереди выбиваем сайлентблоки при помощи зубила или тонкой плоской отвёртки

Выколачивание «ромашек» не лёгкое задание.

Обратите внимание, что в процессе демонтажа в рычаге может остаться его металлическое основание, если это произошло, его придётся точно так же выбивать, а затем очищать от грязи посадочное место. Так выглядят старые элементы подвески

Установку новых «ромашек» производим путем запрессовывания их в рычаг при помощи тисков, с окончательной фиксацией, нанося удары молотком каждые 5-8 миллиметров по корпусу

Для нанесения наименьшего урона сайлентблокам, между тисками лучше поставить куски дерева.

Стойка и подушка стабилизатора

1. Стойка стабилизатора или просто «яйца», и подушка обеспечивают стабилизатору поперечной устойчивости стабильную работу по время управления автомобилем.
2. Демонтировать «яйца» очень легко, достаточно выкрутить болт крепления от поперечного рычага, а другой конец просто освободить от стабилизатора поперечной устойчивости простыми раскачиваниями.

   Иногда случается, что их просто разламывает

3. А чтобы убрать подушки, необходимо при помощи ключа на «13», открутить по два болта крепления кронштейна и высвободить её.

   Открутив крепление, снять подушку очень легко, а вот одеть новую намного труднее

4. Когда она освобождена, демонтировать её можно просто разрезав ножом в самом тонком месте, либо снять со стабилизатора предварительно смазав его мыльным раствором или WD-40.
5. Устанавливаем элементы в обратной последовательности, используя мыльный раствор или смазку для наилучшего соединения с металлической поверхностью.

Кронштейн поперечного рычага

1. Самый крупный сайлентблок рычага расположенный у самого основания, не смотря на то, что имеет, среди прочих более внушительные размеры не представляет сложности при демонтаже.
2. Самый простой вариант, чтобы снять его заключается в поджоге. Когда резина на нём прогорит, останется просто достать его и очистить посадочное место. (Конечно, можно его и выпрессовать через тиски, но это займёт время и может причинить некоторые неудобства).

   Так старый сайлентблок гарантировано выйдет с посадочного места без каких либо последствий

3. Новые сайлентблоки, предварительно смазав мыльным раствором или WD-40, устанавливаем на место при помощи тисков и головки на «30», запрессовывая его.

   Установка нового сайлентблока может также потребовать времени.

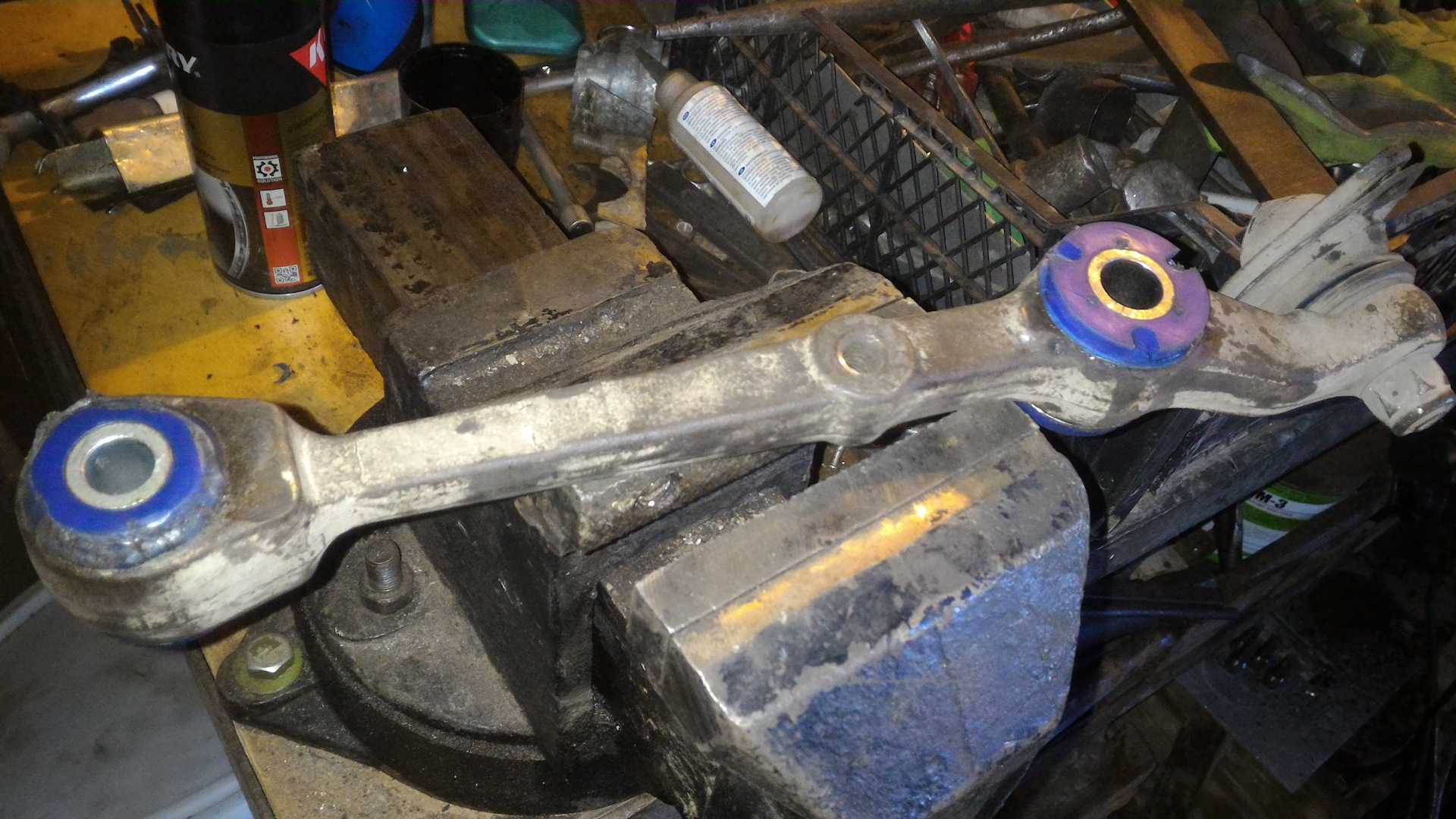

   Сайлентблоки собраны на рычаге…

   …а так они собраны на автомобиле.

Съёмник своими руками

Демонтаж и запрессовка новой детали — сложные этапы работ, особенно последний. Поэтому установку сайлентблоков задней балки следует выполнять при помощи специального устройства — съёмника. Его можно изготовить самостоятельно или попросить у знакомого. С ним не нужно бить молотком по деталям, поэтому повреждения нанести невозможно.

Варианты исполнения устройства:

Тиски небольших размеров. Их надевают на деталь подвески, а под одну из сторон подкладывают трубку

Вторую часть важно установить так, чтобы она давила на корпус детали. Но между губой тисков и деталью устанавливают деревяшку.
Самодельное устройство из подручных материалов

Этот вариант предполагает проведение токарных и сварочных работ. Делают хомут из металлических пластин или подручных средств. В основании сверлят отверстие, куда обычно вваривают гайку. Сюда устанавливают болт, который служит прессом.
Приобретение заводского инструмента.

Вариант с тисками — самый простой и надёжный. Заводское изделие стоит денег. Если их нет, но есть навыки и детали, то можно изготовить инструмент самостоятельно

Важно, чтобы он выдерживал высокую нагрузку

Как проверить переднюю подвеску

Проверку передней подвески следует проводить в моторном отсеке и снизу автомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами).

Проверять состояние защитных чехлов шаровых опор подвески (на них не должно быть механических повреждений) следует при каждом техническом обслуживании и ремонте автомобиля.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески и состояние верхних опор амортизаторных стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

• признаки старения резины;
• механические повреждения.

Особое внимание обратите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов. 1

Проверьте затяжку гайки крепления штока амортизаторной стойки

1. Проверьте затяжку гайки крепления штока амортизаторной стойки.

2. Проверьте затяжку гаек крепления верхней опоры стойки к кузову. Аналогично проверьте крепления штока и верхней опоры второй стойки.

3. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры.

4. Проверьте шаровые опоры на наличие люфтов. Для этого измерьте расстояние Н (см. рис. 7.1) между поперечным рычагом 17 и тормозным диском 21. Вставьте монтажную лопатку А (см. фото) между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если при покачивании подвески это расстояние изменяется более чем на 0,8 мм, замените шаровую опору.

5. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников ступиц. Максимально допустимый осевой зазор не более 0,015 мм. Если зазор больше установленного значения, замените подшипники.

Совет

: При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

6. Проверьте на отсутствие люфта резинометаллические шарниры в местах крепления поперечного рычага к кронштейну кузова.

7. Для этого вставьте монтажную лопатку или большую отвертку в зазор между рычагом и кронштейном и попытайтесь покачать рычаг. При наличии значительного люфта рекомендуется заменить рычаг в сборе с шарнирами.

8. Проверьте на наличие люфтов резинометаллические шарниры крепления стоек стабилизатора. Для этого вставьте монтажную лопатку между поперечным рычагом и штангой стабилизатора и покачайте штангу. При необходимости замените стойки стабилизатора.

9. Проверьте надежность затяжки гаек крепления растяжки к рычагу.

10. . и к кронштейну растяжки.

11. Проверьте надежность затяжки гайки крепления стойки стабилизатора к рычагу передней подвески. Стойки, шарниры которых имеют ощутимый люфт, замените.

Тюнинг подвески Лада Калина

Состояние и характеристики элементов ходовой части напрямую влияют на поведение автомобиля. Некоторых владельцев не устраивают штатные детали ходовой Лада Калина, и они стремятся ее усовершенствовать за счет установки элементов, обладающих иными характеристиками. Многих интересует повышение устойчивости, которая проявляется в уменьшении кренов кузова во время скоростного маневрирования. Этого позволяют достичь новые амортизационные стойки и пружины, обладающие повышенной жесткостью. Такие компоненты более детально отрабатывают неровности дороги и не позволяют кузову совершать длительные колебания. Чрезмерная жесткость стоек может спровоцировать дискомфорт водителя, поэтому при выборе аналоговых изделий следует учитывать сей момент. Также заметим еще один негативный аспект более жестких стоек. Они способны вызвать повышенный износ остальных компонентов в ходовой части. Пружины можно устанавливать укороченными. Это способствует улучшению аэродинамики, однако уменьшает клиренс и создает риск повреждения днища, порогов, а также элементов ходовой части и системы выхлопа. Также нестандартные пружины наделяют амортизаторы пониженной жесткостью, что ощутимо на неровностях дорог. Чтобы приспособить автомобиль к разным дорожным условиям владельцы склоняются к установке амортизаторов с регулируемой величиной жесткости.

Если рассмотреть ходовые части LADA Kalina в универсальном и «кроссовом» кузовном исполнении, то между собой эти конструкции наделены некоторыми отличиями. Передняя подвеска универсала идентична прочим кузовным вариациям и требует серьезной доработки, чтобы управляемость на пару с устойчивостью стали предметом гордости владельца.

«Кроссовая» версия LADA Kalina приравнивается к «легким» внедорожникам, поэтому элементы ее ходовой части усилены и обладают большей жесткостью. Также за счет увеличенного клиренса эта модификация проявляет лучшую проходимость на проселочной местности.

Признаки неисправных сайлентблоков на Лада

1. Основным признаком проблем сайлентблока является нестабильное движение автомобиля. Автомобиль начинает уводить в сторону при езде даже по небольшим неровностям дорожного покрытия, при нажатии на педаль акселератора автомобиль начинает уводить правее или левее. Так проявляется износ сайлентблоков передних рычагов.
2. Еще одним характерным признаком неисправности сайлентблока является, выходящий из п.1 неравномерный износ покрышек.
3. Появляется стук в передней подвеске.

Неисправный сайлентблок необходимо заменить в самое короткое время. Использование неисправной, изношенной детали, а также ее запоздалая замена разрушает места контактов шарниров, а это чревато полной заменой элементов переднего рычага подвески.

Замена резинометаллических шарниров рычагов на автомобиле ВАЗ 2105

Схема выпрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9500

1 – винт; 2 – гайка; 3 – стакан; 4 – нижний рычаг; 5 – шарнир; 6 – ось нижнего рычага

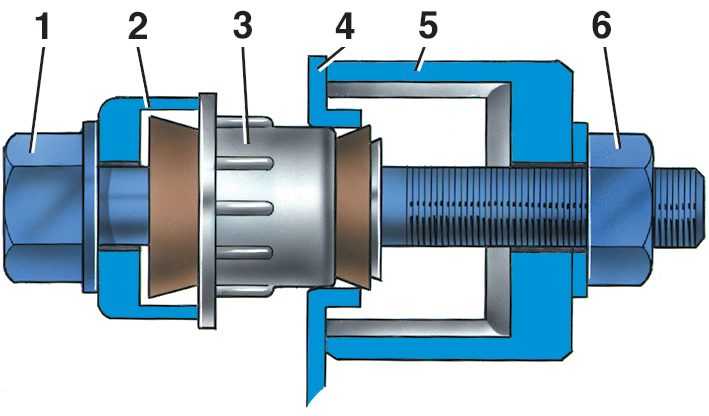

Схема запрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9501

1 – гайка; 2 – кольцо; 3 – шарнир; 4 – нижний рычаг; 5 – упор; 6 – ось нижнего рычага

Схема выпрессовки шарнира верхнего рычага

1 – болт; 2 – гайка; 3 – стакан приспособления А.47046; 4 – шарнир; 5 – верхний рычаг

Схема запрессовки шарнира верхнего рычага

1 – болт; 2 – кольцо приспособления А.47046; 3 – шарнир; 4 – верхний рычаг; 5 – стакан приспособления А.47046; 6 – гайка

Необходимость замены резинометаллических шарниров определяйте по признакам, указанным выше, в подразделе 6.1.2.
Заменять шарниры можно как непосредственно на автомобиле, так и на рычагах, снятых с автомобиля.Замена

Порядок выполнения

Резинометаллические шарниры нижних рычагов 1. Поставьте автомобиль на смотровую канаву или подъемник и вывесьте переднюю часть автомобиля со стороны, где будет производиться замена. 2. Снимите колесо. 3. Отвернув гайку, выпрессуйте палец шарового шарнира рулевой тяги съемником А.47052 и отведите свободный конец боковой тяги назад. 4. Отверните гайки крепления нижнего рычага подвески к оси и снимите шайбы с обоих концов оси. 5. Установите стакан 3 (см. рис. Схема выпрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9500) приспособления 02.7823.9500 на полку рычага 4 и наверните винт 1 на конец оси 6; 6. Удерживая винт 1 воротком и вращая гайку 2, сдвиньте проушину рычага с наружной обоймы шарнира. Снимите приспособление и выпрессованный шарнир 5 с оси рычага. 7. Придавая ломиком или монтажной лопаткой проушине рычага положение, концентричное с осью рычага, вставьте новый шарнир в отверстие проушины рычага и наденьте на ось. 8. Наденьте на конец оси кольцо 2 (см. рис. Схема запрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9501) приспособления 02.7823.9501 и вставьте упор 5 между полкой 4 и ближайшей гайкой крепления оси к поперечине передней подвески. 9. Вращая гайку 1 и придерживая упор 5, запрессуйте новый шарнир 3 в проушину рычага. Снимите приспособление, установите шайбу и гайку крепления рычага к оси. Гайку не затягивайте. 10. Аналогично заменяются другие резинометаллические шарниры нижних рычагов подвески. 11. После замены шарниров соедините рулевую тягу с рычагом поворотного кулака, затяните и зашплинтуйте гайку шарового пальца рулевой тяги, установите и закрепите колесо. Резинометаллические шарниры верхних рычагов 12. Замену резинометаллических шарниров верхних рычагов подвески производите с помощью приспособления А.47046 таким же способом, как и на снятых рычагах (см. подраздел 6.1.9.3). 13. Отверните гайку оси верхнего рычага и, вынув ось, разверните рычаг проушинами наружу. 14. Установите на рычаге стакан 3 (см. рис. Схема выпрессовки шарнира верхнего рычага) приспособления А.47046 с гайкой 2 и болтом 1 головкой внутрь рычага. Вращая гайку 2, выпрессуйте шарнир, снимите приспособление и шарнир. 15. Вставьте новый шарнир в проушину рычага, установите приспособление А.47046 так, чтобы головка болта 1 (см. рис. Cхема запрессовки шарнира верхнего рычага) была направлена наружу и под головкой находилось кольцо 2 приспособления А.47046. Вращая гайку 6, запрессуйте шарнир и снимите приспособление. 16. Аналогично заменяются другие шарниры верхних рычагов передней подвески. 17. После замены шарниров поверните верхний рычаг проушинами к стойке передка, надвиньте его на стойку, вставьте ось верхнего рычага, установите шайбу и гайку оси, не затягивая ее окончательно. 18. Установите колеса, опустите автомобиль и затяните гайки осей рычагов. Перед затягиванием гаек выполните все операции, описанные раньше (см. подраздел 6.1.7). 19. После замены резинометаллических шарниров совершите пробный выезд на 15–20 км и в обязательном порядке проверьте, а при необходимости отрегулируйте углы установки передних колес.

Видео про «Замена резинометаллических шарниров рычагов на автомобиле» для ВАЗ 2105

Как заменить сайлентблоки нижних рычагов Ваз без съемника.

Замена сайлентблоков верхнего рычага на классике\ВАЗ 2105

Как заменить сайлентблоки нижних рычагов Ваз при помощи съемника.

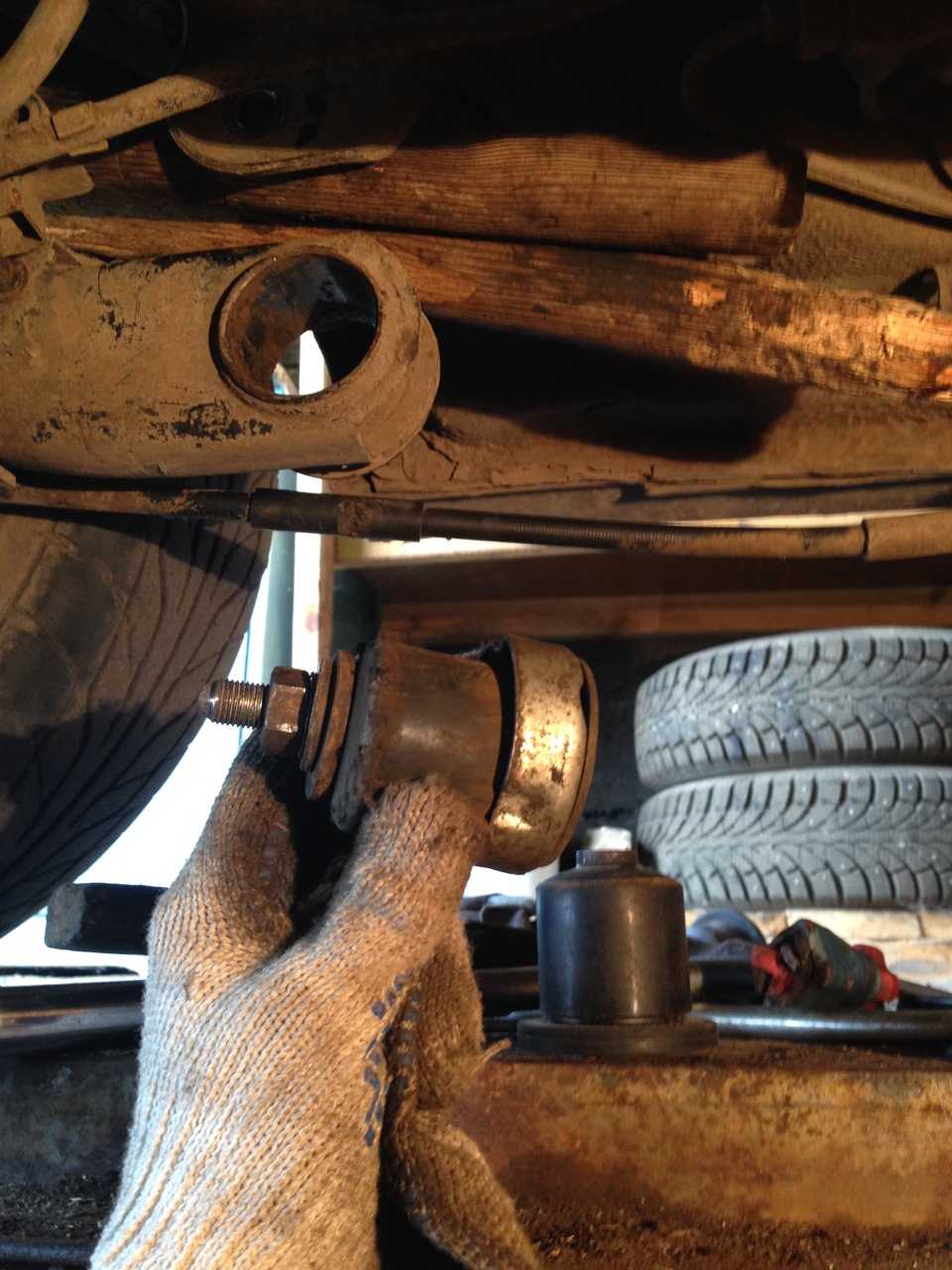

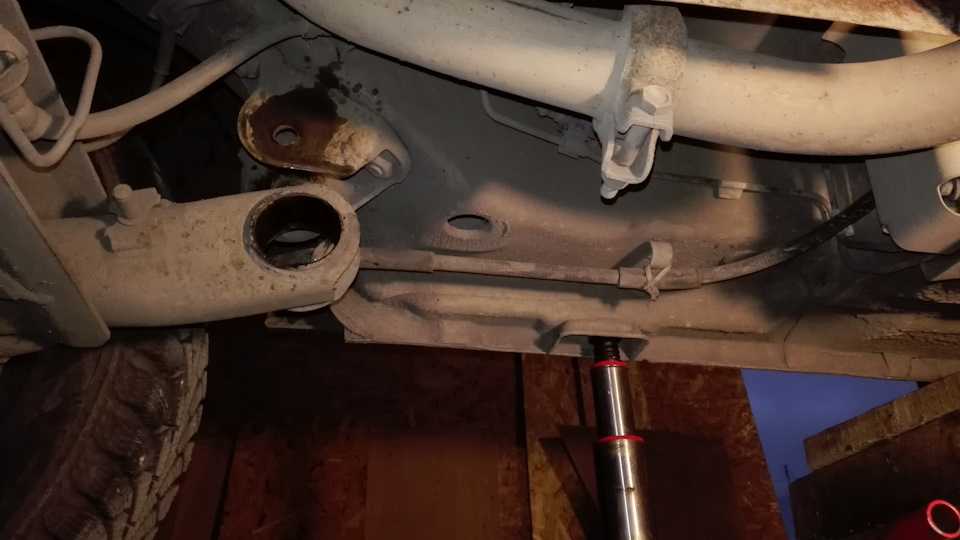

Признаки неисправности

Есть несколько основных признаков выхода из строя сайлентблоков задней балки, среди которых:

• Неустойчивое поведение автомобиля на дорогах;
• Шины изнашиваются неравномерно, что не сложно заметить по рисунку протектора;
• Во время движения по плохой дороге (то есть 95% всех наших дорог), наблюдаются неприятные скрипы, удары по кузову автомобиля.

Данные признаки косвенные, поскольку могут быть связаны и с другими поломками ходовой части машины. К примеру, глухие стуки — это еще и признак неисправности задней стойки. Потому чтобы удостовериться в наличии той или иной проблемы, потребуется полностью продиагностировать ходовую часть.

Неисправности

Зачастую замена сайлентов задней балки обусловлена тем, что возникают дефекты в конструкции элемента. Они бывают такими:

• Ухудшается упругость резинового элемента;
• Происходит обрыв резины;
• Центральная втулка смещается;
• В посадочном месте происходят проворачивания.

При обнаружении проблем с сайлентблоком задней балки, потребуется в ближайшее время загнать машину в гараж и провести замену поврежденных компонентов. В отличие от иномарок, поменять сайлент на ВАЗ 2109 достаточно просто и без посторонней помощи. Плюс стоит он практически копейки.

Статья в тему: Замена троса сцепления на ВАЗ 2109 (видео)

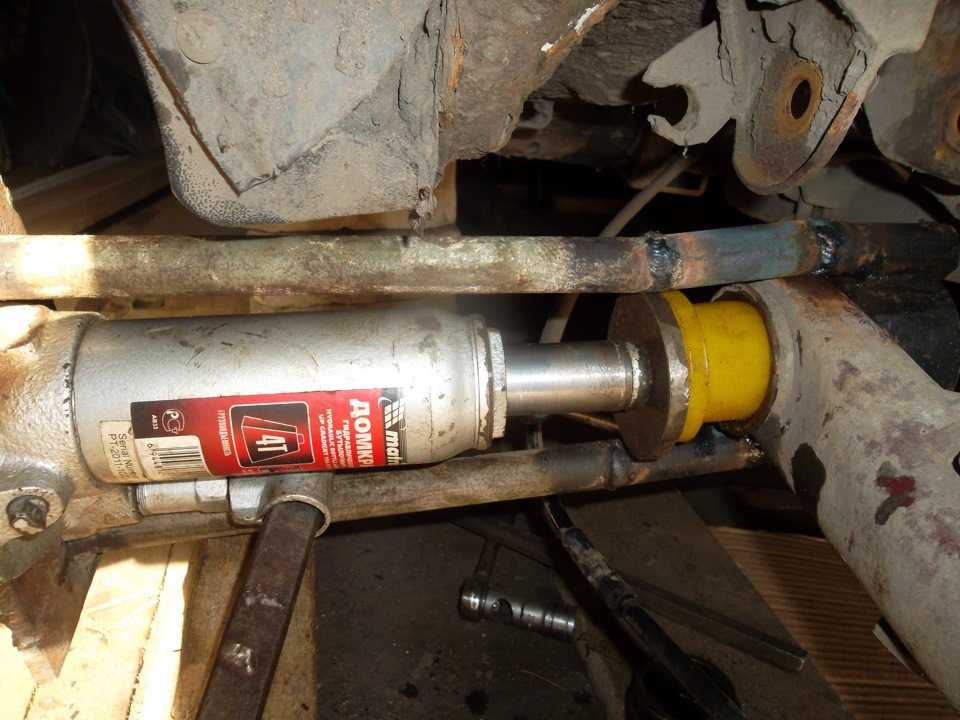

Запрессовка сайлентблоков

Про то, как достать «сайленты», мы уже подробно рассказали, теперь появляется иная проблема — как запрессовать данную деталь? Эта процедура трудна тем, что требует определенных умений и способностей. Неправильно или же криво установленный сайлент или не будет ходить, или сломается раньше времени.

Первый метод

Как и в выпрессовывании, запрессовка в идеальном варианте должна выполняться с помощью тисков. Принцип несколько похож, но только с точностью наоборот. Прежде чем запрессовать деталь, нужно наждачной бумагой тщательно очистить посадочное гнездо от остатков и ржавчины предыдущего сайлента. Потом проушина щедро смазывается смазкой наподобие «Литол» либо же мыльным раствором. Устанавливается рычаг, сверху ставится деталь, после этого через особую оправку осуществляется давление пресса на проставку. Она и будет вдавливать деталь в посадочное место.

Второй метод

Когда у вас нет пресса, запрессовать деталь можно, используя при этом вышеупомянутый домкрат либо тиски. Принцип работы ничем не отличается от пресса. Устанавливается рычаг, втулка, а также проставка. После чего под действием силы тисков либо домкрата производится запрессовка детали в посадочное гнездо.

Третий метод

Пресс-съемник. В случае если сайлентблок маленький, «поставить его на свое место» можно с помощью такого же пресс-съемника, который употреблялся для выпрессовки детали из гнезда. Снова принцип одинаковый, лишь в качестве пресса употребляется толстая шайба и шпилька.

Четвертый метод

С использованием кувалды и грубой силы. Этот метод не самый лучший из всех существующих, так как он больше рассматривается чисто с теоретической стороны. Другими словами, он действительно позволяет запрессовать деталь, вот только очень сложно сказать, какими будут результаты и качество работы. Принцип достаточно простой: берем рычаг, на него ставим сайлент, после этого быстро и сильно бьем по нему.

Замена сайлентблоков передней подвески на ВАЗ 2110

Неопытных автовладельцев мучают сомнения по поводу необходимости менять детали самостоятельно. Конечно, объяснить это можно отсутствием навыка. Однако как показывает опыт, проведенная на СТО работа не гарантирует качественного результата. К тому же это повлечет достаточно заметные финансовые затраты. Поэтому есть смысл попытаться произвести замену сайлентблоков на ВАЗ 2110 самостоятельно, пользуясь помощью многочисленных видеороликов и более опытных товарищей.

Замена сайлентблоков передних рычагов ВАЗ 2110 своими руками производится с помощью набора несложных инструментов. Но стоит помнить, что на передней балке два подобных элемента, последовательность смены которых немного отличается.

Замена верхнего сайлентблока

Для смены нужно выполнить следующие действия:

Поднять автомобиль с помощью домкрата или подъемника. В первом случае возникает необходимость жесткой фиксации, поэтому нужно включить ручной тормоз и обеспечить неподвижность колес.
Снять колесо, а также открутить и демонтировать опору. Скорее всего возникнут проблемы с беспрепятственным извлечением, поэтому для ускорения процесса можно не сильно ударить молотком по сошке, желательно через мягкую вставку или ткань.
После этого можно беспрепятственно демонтировать верхний рычаг.
На нем расположен болт, который необходимо раскрутить и извлечь.
Далее производится демонтаж непосредственно сайлентблока

Произвести его можно при помощи молотка и зубила, с особой точностью и осторожностью, чтобы не повредить другие детали. В особо сложных случаях можно высверлить его с помощью дрели.
Новый сайлентблок промазать герметиком и установить в гнездо. При этом можно использовать старый сайлентблок для создания мягкой прослойки, которая поможет сохранить целостность новой детали при установке.

При этом можно использовать старый сайлентблок для создания мягкой прослойки, которая поможет сохранить целостность новой детали при установке.

Устранить осевой люфт можно либо полной заменой столба, либо закручиванием с двух сторон дополнительных шайб. Первый из способов — замена передних стоек на ВАЗ 2110 — можно даже осуществить своими руками, однако часто это не помогает из-за низкого качества деталей и их высокой стоимости. При использовании второго варианта возможно сокращение пространства для сайлентблока. Это потребует его уменьшения вручную, что сократит срок службы. Каждый из методов имеет свои недостатки, при выборе нужно ориентироваться на степень износа.

Замена нижнего сайлентблока

Процедура немного сложнее предыдущей, однако также будет посильной для автовладельца.

1. Снять стойки стабилизатора — это обеспечит подвижность рычага.
2. Раскрутить все удерживающие гайки и извлечь их.
3. Извлечь нижние сайлентблоки и установить новые с той же последовательностью, что и верхние.
4. Особенностью замены является необходимость проводить работы при загруженном автомобиле. В противном случае установка пройдет неправильно, и детали вскоре придется менять вновь.

Как становится понятно даже из описания процесса, замена передних сайлентблоков ВАЗ 2110 своими руками займет достаточно небольшое время и будет вполне осуществимой. В случае, отсутствия желания или технических возможностей, есть смысл обратиться на СТО. При ее выборе нужно быть уверенным в качестве проводимых работ, так как сайлентблок является одной из важнейших деталей, обеспечивающих качественное управление автомобилем и безопасность всех пассажиров и водителя.

Какие сайлентблоки ставить

Если вы столкнулись с проблемой износа сайлентблока и выбора запчасти на замену, мы рекомендуем ставить детали от оригинального производителя LADA, а также проверенного производителя Точка Опоры, если вы ищете качественный аналог. Приобрести сайлентблоки на ВАЗ, а также другие оригинальные компоненты и запчасти можно в магазине IXORA. По всем интересующим вас вопросам обращайтесь по телефону горячей линии.

Производитель	Номер детали	Название детали
LADA	21080290404000	ШAPHИP HИЖHЕГО PЫЧAГA ПЕРЕДНЕЙ ПОДВЕСКИ ВАЗ 2108-2115
VTR	LADA0103RP	ПОЛИУРЕТАНОВЫЙ САЙЛЕНТБЛОК НИЖНЕГО РЫЧАГА ПЕРЕДНЕЙ ПОДВЕСКИ, ПЕРЕДНИЙ
LADA	21100291405400	ШAPНИP КPEПЛЕНИЯ PЫЧAГA
TOCHKA OPORY	17062025	САЙЛЕНТБЛОК ЗАДНЕЙ ПОДВЕСКИ, БАЛКИ ВАЗ 2108 2109 21099, 2110 2111 2112, 2113 2114 2115, КАЛИНА 1117
LADA	21100291405400	ШAPНИP КPEПЛЕНИЯ PЫЧAГA
TOCHKA OPORY	17062025	САЙЛЕНТБЛОК ЗАДНЕЙ ПОДВЕСКИ, БАЛКИ ВАЗ 2108 2109 21099, 2110 2111 2112, 2113 2114 2115, КАЛИНА 1117
LADA	21100291405400	ШAPНИP КPEПЛЕНИЯ PЫЧAГA
TOCHKA OPORY	17062025	САЙЛЕНТБЛОК ЗАДНЕЙ ПОДВЕСКИ, БАЛКИ ВАЗ 2108 2109 21099, 2110 2111 2112, 2113 2114 2115, КАЛИНА 1117

Лада Калина — Ходовая часть — Задняя подвеска

Моменты затяжки резьбовых соединений

Таблица 10.3.1

Наименование узлов и деталей	Резьба	Момент затяжки, Н-м (кгс-м)
Болты крепления колеса	М12×1,25	65,2-92,6 (6,7-9,5)
Гайка подшипника ступицы заднего колеса	М20х1,5	186,3-225,6 (19,0-23,0)
Гайка болта нижнего крепления амортизатора к рычагу задней подвески	М12×1,25	66,6-82,3 (6,8-8,4)
Гайка крепления штока амортизатора задней подвески к кузову	М10х1,25	50,0-61,7 (5,1-6,3)
Гайки болтов крепления рычага задней подвески к кронштейну	М12х1,25	66,6-82,3 (6,8-8,4)
Гайки крепления кронштейна рычага задней подвески к кузову	М10×1,25	27,4-34,0 (2,8-3,5)

Задняя подвеска автомобиля полунезависимая, выполнена на «упругой» балке с продольными рычагами, цилиндрическими пружинами и телескопическими амортизаторами двустороннего действия.Балка задней подвески состоит из двух продольных рычагов, соединенных поперечиной U-образного сечения. Такое сечение обеспечивает соединителю (поперечине) большую жесткость на изгиб и меньшую — на кручение. Соединитель позволяет рычагам перемещаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы переменного сечения, — это задает им необходимую жесткость. К заднему концу каждого рычага приварены кронштейны для крепления амортизатора, щита заднего тормозного механизма и оси ступицы колеса. Спереди рычаги балки закреплены болтами в съемных кронштейнах лонжеронов кузова. Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.Нижняя проушина амортизатора крепится к кронштейну рычага балки. К кузову амортизатор прикреплен штоком с гайкой. Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушка штока и резинометаллическая втулка, запрессованные в проушину. Шток амортизатора закрыт гофрированным кожухом, защищающим его от грязи и влаги. При «пробоях» подвески ход штока амортизатора ограничивается буфером хода сжатия, выполненным из эластичной пластмассы.Пружина подвески своим нижним витком опирается на опорную чашку (стальная штампованная пластина, приваренную к корпусу амортизатора), а верхним — упирается в кузов через резиновую прокладку.На фланце кронштейна рычага балки установлена ось ступицы заднего колеса (она крепится четырьмя болтами). Ступицу с запрессованным в нее двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке выполнен кольцевой буртик, который надежно стопорит гайку путем его замятия в проточку оси. Подшипник ступицы закрытого типа и не требует регулировки и смазки в процессе эксплуатации автомобиля.Пружина и детали амортизатора задней подвески: 1 — пружина; 2 — резиновая прокладка; 3 — крышка кожуха; 4, 10 — подушка штока амортизатора; 5 — распорная втулка; 6 — кожух амортизатора; 7 — гайка штока; 8 — пружинная шайба; 9 — опорная шайба; 11 — шток амортизатора; 12 — корпус амортизатора; 13 — нижняя опорная чашка пружины; 14 — гайка болта нижнего крепления амортизатора; 15 — проушина; 16 -болт нижнего крепления амортизатора; 17 — буфер хода сжатия

Подведем итоги

Передняя подвеска в LADA Kalina достаточно проста и надежна. Ее конструкция «отработана» на предшествующем поколении модели. Производитель в данном вопросе пошел навстречу покупателям и сделал ходовую часть российского автомобиля пригодной, чтобы провести ремонт.

Также, как мы убедились, возможен вариант тюнинга подвески, главное знать устройство передней подвески, пригодится это и если необходима замена сайлентблоков. Такое решение популярно среди владельцев, ведь оно позволяет улучшить и сбалансировать характеристики ходовой, что в свою очередь дарит комфорт во время вождения.
