Трос привода сцепления ваз 2108-21099, 2113-2115

Замена троса сцепления на ВАЗ 2109

Установка новой детали выполняется просто. Здесь присутствует только примитивная механика, основанная на передаче энергии через трос.

Причины для замены

Основанием для ремонта может стать пробуксовка сцепления, затруднение переключения передач. Часто бывает, что от резкой нагрузки или рывка трос рвется – это и становится основным источником проблем.

Снимая жабо

Сложная процедура подразумевает множество ненужных действий, но если есть вопрос – будет ответ.

1. Загнать машину на смотровую яму.
2. Открутить трос от педали и демонтировать его.
3. Далее следует снять жабо и стеклоочиститель, открыть капот.
4. Затем следует найти место крепления троса к машине. Открутить его.
5. Вынуть старую магистраль и установить на ее место новую.

Без снятия жабо

Заменить трос дома можно так.

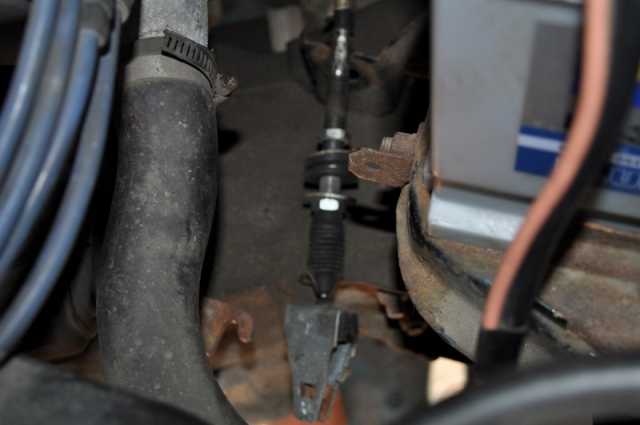

• Вынуть регулировочную часть из крепления на корпусе КПП.
• Открутить поводок троса и отсоединить его от вилки сцепления.

Конец тросика отсоединяется от педали, путем извлечения шплинта.

Далее вся магистраль вытягивается из машины.

Установка новой линии выполняется в обратной последовательности.

Неисправности

Любой водитель испытывает неприятное чувство, когда педаль сцепления проваливается в пол. Произойти это может, если порвался тросик сцепления, также возможен вариант, когда ломается вилка выключения (этот случай рассматривается в другой статье). Трос рвется чаще на старых авто, которые эксплуатируются в экстремальных условиях или круглый год.

Тросик может разлохматиться, это сказывается на плавности хода педали и работе сцепления. Такой трос тоже требует замены.

Если трос сцепления порвался, то на машине можно доехать до места ремонта. Нужно заводить автомобиль на первой передаче и в движении переключаться на перегазовке. Возможна такая ситуация: трос лопнул при включенной передаче, и машина заглохла.

Есть вероятность, что возникнет трудность с включением нейтрального положения. Тогда ваш авто даже не откатить с проезжей части. Передача отключается при раскачивании машины вперед и назад и одновременном выключении передачи. Можно поддомкратить одно из колес и покрутить его вручную, это тоже поможет.

Даже если трос не заменить, переключение передач возможно. Доехать до СТО реально, но такое вождение негативно сказывается на сроке службы КПП.

Стоимость запчасти невысока, составляет около 300 рублей. Стоимость замены тросика в автосервисе 400 рублей.

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

• Передавать крутящий момент от коленвала двигателя на трансмиссию;
• Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

1. Педаль сцепления;
2. Главный цилиндр с расширительным бачком;
3. Рабочий цилиндр с толкателем;
4. Трубопровод и шланг;
5. Выжимная вилка.

Принцип работы:

1. Усилие передается от педали через толкатель на шток главного цилиндра;
2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Несколько замечаний

Пользуясь тем, что вы забрались довольно-таки глубоко во внутренности автомобиля, можно провести кое-какие дополнительные действия, чтобы не возвращаться к этому в ближайшее время.

• Желательно вместе со сцеплением поменять и выжимной подшипник;
• Проверить нужно также лепестки и саму корзину сцепления. При значительном износе не поленитесь заменить и их, в противном случае в близком обозримом будущем вам снова придется лезть в яму;
• Ведомый диск обязательно нужно центрировать . Хорошо бы использовать в этих целях особую оправку. При ее отсутствии нужно хотя бы подобрать деревянный кругляш нужных размеров. Когда затянут крепеж корзины, если центровка проведена верно, оправка (или ее заменитель) должна выйти без всяких усилий. Но и не выпадать самостоятельно.

Какой трос выбрать?

Эксплуатация автомобиля с неисправным тросиком сцепления не запрещена законом. Но это дефект делает управление машиной неудобным и некомфортным. Деталь может неожиданно оборваться в самый неподходящий момент. И тогда езда станет практически невозможной. Также велик риск аварийной ситуации при обрыве элемента. Поэтому при обнаружении неполадок в работе детали или её внешних повреждений, необходимо поменять её в разумные сроки. Обращаться к мастерам для этого следует только в крайнем случае, когда самостоятельно выполнить замену не удалось.

В автомагазинах и в Интернете также продаются аналоги. Они нередко дешевле, а по качеству ничуть не уступают оригиналу. Средняя стоимость таких запчастей – 350 – 400 рублей. Их выпускают многие российские производители. Хорошо зарекомендовали себя изделия бренда «ДААЗ».
Иногда в Сети можно встретить предложения о продаже подержанных элементов. Покупать такие б/у детали не стоит. Это может быть опасно. Ведь оценить их состояние по фото очень сложно. Неожиданный обрыв детали во время движения может привести к печальным последствиям. Да и новая запчасть стоит недорого. Поэтому такая сомнительная экономия нежелательна.

Замена троса

Замена тросика сцепления ваз 2110

Замена тросика сцепления на ваз 2110 займет минимальное количество времени, это касается даже начинающих водителей. Исходя из технических документов по использованию и ремонту машины, в процессе выполнения работ рекомендуется откреплять на ВАЗ стеклоочиститель с жабо.
Конечно, если нужно сэкономить время, можно выполнять работы и без съёма деталей, но большинство специалистов это делают, поскольку сравнительно упрощается процесс фиксирования троса на педаль сцепления. Итак:

• На первом этапе нужно убрать старый или повреждённый элемент, в данном случае нужно избавиться от троса. Его вытаскивают из кронштейна закрепления, который размещается на КПП.
• При помощи двух ключей 19-го размера нужно раскрутить крепёжные гайки троса в самом кронштейне, в результате ослабляется его натяжение, и трос легко вынимается из крепежей.
• На следующем этапе трос выводится из закрепления в вилке активации сцепления. Для выполнения таких действий нужно придерживать вилку и одновременно освобождать трос.

Замена тросика сцепления у ваз 2110

• Его открепляют от педали сцепления.
• Если жабо со стеклоочистителем уже сняты, можно легко добраться до защитного кожуха на педали сцепления, он находится недалеко от тормозного вакуумного гидроусилителя.
• Крепёжный винт кожуха педали откручивается короткой крестообразной отвёрткой, после этого кожух легко снимается.

Заменить тросик сцепления ваз 2110 несложно

• При помощи отвёртки подцепляют стопорную скобу, удерживающую головку троса на педали сцепления. Эта скоба снимается вместе с тросом.
• Если жабо со стеклоочистителем ещё не снимались, доставать стопорную скобу нужно будет из салона. Чтобы это осуществить, нужно до упора приподнять педаль сцепления и снять скобу, после чего и сам трос сцепления.

Установка нового троса

Как заменить трос сцепления ваз 2110

• Перед установкой нового троса втулку, на которую надевают трос, нужно снять с пальца педали сцепления и осмотреть на целостность. Если втулка сильно изношена, её требуется заменить.
• Новый трос устанавливается в обратном порядке. Его конец пропихивают из салона в отсек мотора, после чего крепят на педаль.
  После этого трос с вилкой включения заводят в зацепление и закрепляют в кронштейне крепления на коробке передач.

Несколько способ замены троса

Заменить трос сцепления на ваз 2110

Сменить трос сцепления «десятки» можно разными методами:

• снять стеклоочиститель и жабо, это необходимо для удобства доставания крепления наконечника троса к педали;
• не снимать жабо.

Исходя из порядка замены привода сцепления ВАЗ 2110, подразумевается снятие стеклоочистителя и жабо, но можно выбрать путь немного проще, при котором необязательно выполнять разборку. В любом случае после замены потребуется регулировка сцепления.Конечно, многих интересует инструкция простого способа замены, поэтому ему стоит уделить больше внимания:

• При помощи ключа на 19 нужно открутить крепёжные элементы троса сцепления.
• После этого из вилки отключения сцепления выводится наконечник троса. Если трос порвался, то ничего снимать не потребуется.
• Далее потребуется переместиться в салон и открутить крепёжную гайку троса, которая находится недалеко от педали сцепления. Рекомендуется воспользоваться ключом на 8.
• Скоба крепления отцепляется от наконечника троса к педали сцепления. Чтобы выполнить подобное действие требуется приподнять педаль сцепления и подцепить клипсу отвёрткой.

• В этой ситуации трос сцепления придётся вытягивать через салон. Как правило, с тросом сцепления могут проходить и другие провода, которые не указаны в руководстве к автомобилю и которые мешают свободному прохождению троса из-за больших крепёжных шайб.
  Эти шайбы лучше на время открутить.
• Новый трос сцепления просовывается под капот из салона. Всё крепится обратно.

Рекомендуется уделить больше внимания самому сложному процессу, это надеванию крепёжной скобы наконечника троса к педали. Для осуществления работ придётся занять не очень удобное положение.
Если всё делать по правилам, снимать жабо со стеклоочистителем нужно всегда.
Конечно, скобу можно заменить своим зажимом, который делается из простой скрепки. Клипса аккуратно застёгивается в углублении крепления педали и для надёжности зажимается пассатижами.

Как правило, смазывать трос внутри кожуха густым смазывающим составом не так просто.

Ваз 21099 регулировка сцепления — Ремонт автомобиля своими руками

Во время эксплуатации автомобиля часто возникает необходимость в текущих регулировках, настройках и доводках разных механизмов и систем. Это связано в первую очередь с износом тех или иных деталей. Сцепление автомобиля ВАЗ 2109 — достаточно надежный узел, и претензий к нему практически не возникает. В том случае, если он правильно отрегулирован и все детали соответствуют заводским нормативам.

Регулировка сцепления ВАЗ 2109

Эксплуатируя автомобиль, можно заметить, что педаль сцепления со временем меняет свое положение и рабочий ход увеличивается. Это говорит об износе фрикционных накладок диска сцепления, но это не значит, что он подлежит замене. Достаточно просто правильно провести регулировку, и сцепление будет работать в нормальном режиме еще некоторое время до полного износа накладок.

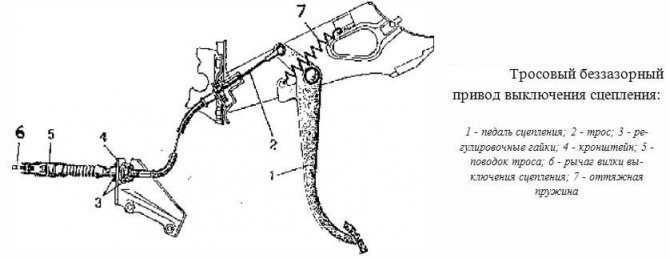

1. С конструкцией механизма привода сцепления мы познакомимся позже, а сейчас рассмотрим процесс регулировки. Он не сложен и займет несколько минут времени. Для регулировки нам понадобится набор ключей, точнее, два ключа на 17 и линейка.
2. Замеряем рабочий ход педали сцепления. Для этого меряем расстояние от центра рабочей площадки педали до пола, затем нажимаем на педаль рукой до упора и замеряем и это расстояние. В результате мы должны получить рабочий ход педали сцепления не более, чем 135 мм. Это заводская норма, и в этом случае, если сцепление работает нормально, регулировка не требуется. В случае, если рабочий ход отличается от нормы в большую или меньшую сторону, тогда нужно провести нехитрую регулировку.

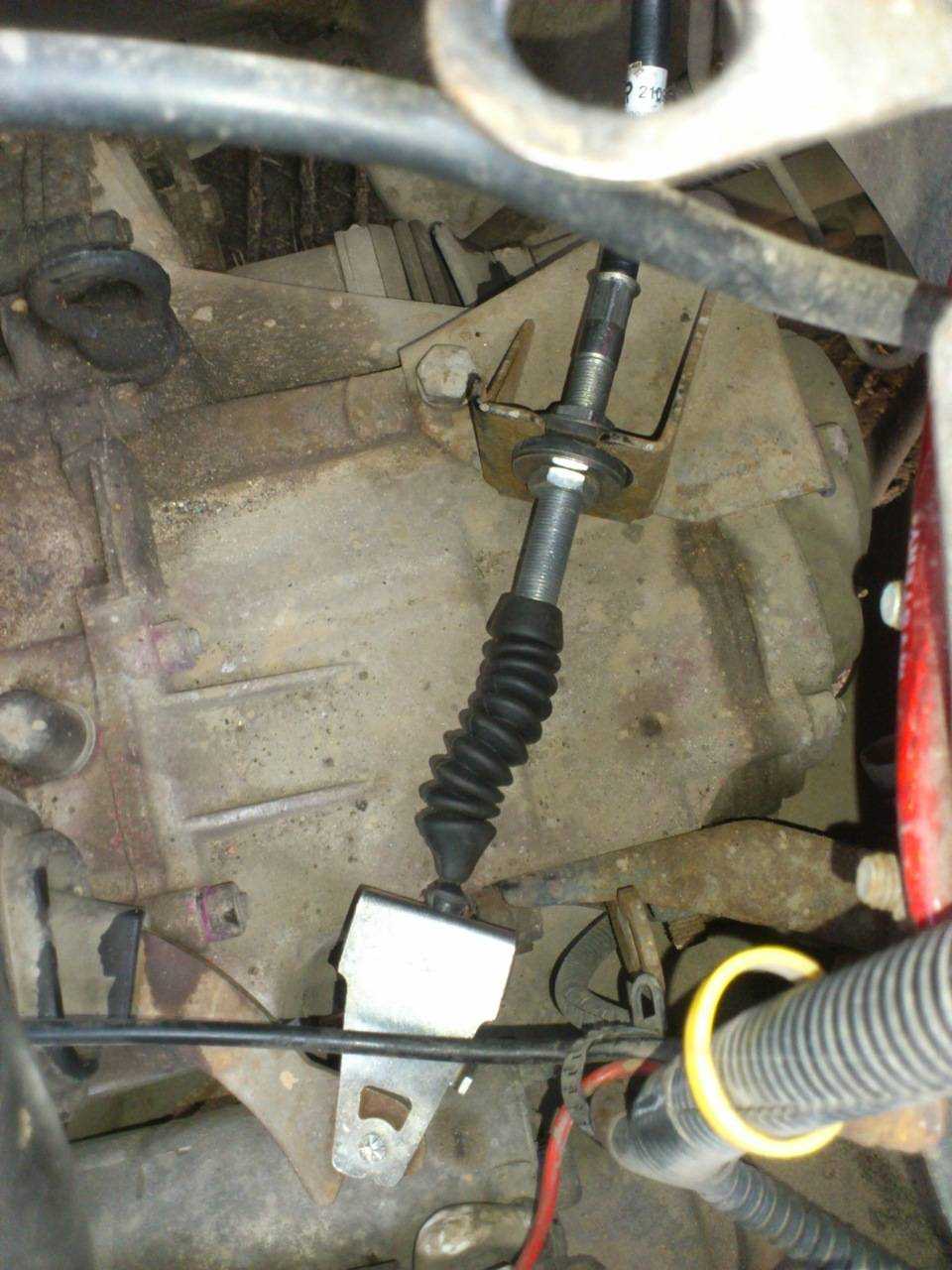

3. Открываем капот и находим кронштейн, к которому крепится кожух троса сцепления. Кронштейн зафиксирован на КПП, имеет паз, в котором и закреплен кожух троса.
4. Отворачиваем контргайку. Она находится ближе к концу троса.
5. Вращая регулировочную гайку, находящуюся внутри кронштейна, добиваемся нужной длины кожуха троса.
6. Несколько раз активно нажимаем на педаль и повторно проверяем рабочий ход педали сцепления.
7. Добившись нужного значения рабочего хода, зажимаем контргайку, фиксируя кожух в новом положении.

ЭТО ИНТЕРЕСНО: Признаки неисправности рхх ваз 2110

Когда регулировать сцепление на ВАЗ 2109

Необходимость в регулировке сцепления возникает не моментально, а постепенно. Но если прозевать момент, то последствия могут быть неутешительными

Несколько признаков того, что пора обратить внимание на привод сцепления:

• сцепление ведет — не полностью выключенное сцепление приводит к тому, что крутящий момент от двигателя постоянно передается на коробку передач, в результате чего могут возникнуть сложности с включением первой передачи при трогании с места, а также при переключении передач во время движения. Первичный вал КПП будет все время вращаться, не давая шестерням вступить в зацепление. В этом случае слышен характерный скрежет шестерен КПП, да и по затрудненному включению передач понять это несложно. В этом случае педаль не до конца выключает сцепление, следовательно, длину кожуха троса нужно уменьшать.
• сцепление буксует — при полностью отпущенной педали сцепления двигатель не может передать весь крутящий момент на коробку передач. Это происходит из-за того, что диск сцепления недостаточно плотно прижат к маховику двигателя и пробуксовывает. При этом он перегревается, издавая характерный запах, который ни с чем перепутать нельзя. Для устранения пробуксовки сцепления, следует удлинить кожух троса.

Неисправности привода сцепления ВАЗ 2109

Несмотря на то, что привод сцепления переднеприводных моделей ВАЗ устроен максимально просто, есть некоторые детали, которые могут вызвать некорректную работу сцепления.

В первую очередь, это сам трос привода. Заводской трос способен прослужить довольно долго, но он тоже не вечен. Причем трос рвется всегда в такие моменты, когда мы этого не ожидаем. Поэтому опытные владельцы девяток обязательно возят с собой запасной приводной трос.

Порвавшийся трос, как правило, восстановлению не подлежит, да это и не настолько необходимо. Приводных тросов в продаже много, но не все они бывают достойного качества.

Главное, на что стоит обращать внимание при покупке нового троса — тщательность изготовления в местах крепления троса

Обслуживание привода сцепления ВАЗ 2109

В обслуживании нуждается только трос. При его замене стоит промазать сам трос, затем поместить некоторое количество консистентной смазки под гофрированный колпачок. Этой смазки будет достаточно для того, чтобы трос в кожухе перемещался без усилий и плавно.

Выполнив этих несколько несложных операций, вы избавитесь от проблем с переключением передач, а также сможете настроить положение педали сцепления максимально удобным для вождения. Берегите сцепление, и ровных вам дорог!

Ваз 2107 — регулировка сцепления

Ход работы

Для того чтобы быстро и качественно заменить перетертый или оборванный трос, необходимо сделать несколько обязательных шагов. Начинаем с работы под капотом, здесь выполняются следующие действия:

1. Ослабление крепежа кронштейна крепления ТС к коробке.
2. Демонтаж нижней части троса с вилки отключения сцепления.

Итак, начало положено, и теперь нужно вернуться в салон. Здесь выполняются следующие работы:

1. Отключение троса от педали. Чтобы сделать это, необходимо вытащить из салона все коврики.
2. Извлечение стопорной шайбы. Для этого вам понадобится обыкновенная минусовая отвертка. Следом убирается палец, соединяющий деталь с кронштейном.
3. Теперь можно достать сам трос. В моторном отсеке имеется специальная резиновая подушка, а под рулем располагается отверстие, через которое нужно будет извлечь оболочку. Нажимаем на подушку, снимаем оболочку и извлекаем старый элемент.

Демонтажные работы завершены. Теперь переходим непосредственно к процедуре установки нового ТС.  Монтаж начинается из салона. Делается это следующим образом:

1. Вставляем в отверстие новый трос, монтируем его конец на педали, фиксируем с помощью стопорной шайбы.
2. Закрепляем ТС в коробке. Это нужно сделать таким образом, чтобы втулка расположилась на кронштейне. Тогда резьба будет надежно защищена.
3. Вводим конец троса в вилку. Здесь же можно смазать трос маслом.

Новый трос установлен. Однако работы на этом еще не закончены. Для полноценной работы сцепления необходимо отрегулировать ТС и педаль. С регулировкой троса все очень просто. Достаточно лишь ослабить контргайку, обеспечив свободный ход регулирующей гайке. Именно она и используется для натяжения тросика. Однако будьте осторожны, нельзя затянуть его слишком туго. Если натяжка будет чрезмерной, ТС скоро порвется и вам придется проводить все работы сначала, но и натягивать слабо также нельзя. Тогда сцепление не будет отрегулировано.

Последний шаг – регулировка педали. Под ней располагается специальная гайка, которую необходимо снять. Сразу под ней имеет контргайка, которая затягивается. Потом возвращаем первую гайку на место и усаживаем резиновую шайбу на вилку

Обратите внимание, педали тормоза и сцепления должны быть на одном уровне. В противном случае износ педали сцепления произойдет гораздо быстрее

Как вам статья?

Мне нравитсяНе нравится

Как самостоятельно поменять и отрегулировать трос?

Замена троса сцепления на ваз 2114 Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
2. Активируется рычаг ручного тормоза.
3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Замена троса сцепления на ВАЗ 2110

В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

• Разрыв троса сцепления;
• Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ритмичном нажатии «на газ» и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

ДЕМОНТАЖ РАЗОРВАННОГО ТРОСА

• Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
• Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
• Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

• Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
• Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
• Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

• Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
• Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
3. Конец троса сцепления продевается из салона машины в отсек двигателя;
4. Закрепляют трос на педали;
5. Выполняют зацеп троса и вилки включения сцепления;
6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

• Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
• Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
• После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112
