Проверка осевого зазора подшипника ступицы заднего колеса lada / ваз largus с 2012 года

Первичные признаки поломки

Основной признак того, что появилась проблема – гул ступичного подшипника, который отлично слышен в салоне. Подобный шум может сопровождать и другие механические поломки, поэтому потребуется дополнительное тестирование.

Еще один характерный признак – шум нарастает с увеличением скорости и уменьшается при ее снижении, кроме того, ухудшается накат при движении на нейтральной передаче, а машину может тянуть в сторону колеса, где вышел подшипник вышел из строя. Иногда из колеса слышится «сухой хруст», сигнализирующий о том, что шарики потеряли форму.

После продолжительного движения автомобиля колесный диск часто перегревается, к нему  невозможно дотронуться, даже ощущается запах горелой резины. Один из важных признаков, гул усиливается при повороте в ту сторону, где находится изношенный подшипник. Например, если при движении 40-60 км/ч водитель начинает поворачивать влево и шум увеличивается из-за повышения нагрузки на правые колеса – скорее всего проблема со ступицей. При повороте вправо шум должен уменьшиться или исчезнуть совсем. Если этого эффекта не наблюдается, проблему нужно искать в другом.

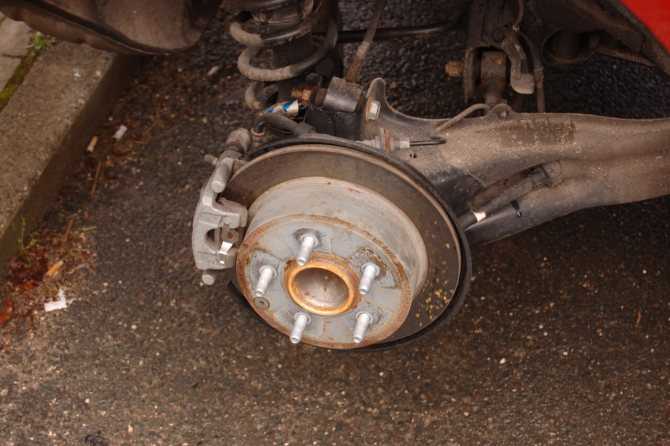

Как проверить подшипник ступицы заднего колеса на стоячей машине

Нет существенной разницы в проверке по сравнению с передней подвеской. У переднеприводных авто вывешенные задние колеса проворачиваются вручную, как описывалось выше. Попробуйте взяться рукой за пружину подвески, и тогда вибрации передадутся в руку.

Аналогично наличие люфта проверяют пошатыванием в вертикальной и горизонтальной плоскостях. Различайте звук трения тормозных колодок и как звучит неисправный podshipnik. Если шарики сработались, то будет слышно, как они перекатываются.

Автомобиль с задним приводом проверяют вращением приводной оси:

• «Зад» слегка приподнимают;
• ставят машину на ручник;
• запускают двигатель и разгоняют до скорости 30-40 км/ч на спидометре, что соответствует 60-80 км/ч;
• слушают одну сторону, затем те же действия, с другой стороны.

Видео «Как проверить подшипники ступицы заднего колеса»

На этих видео проверка происходит в гараже или на площадке. Обслуживаемым узлам ступицы нужна регулировка люфта, затяжка гайки до нужного момента, шплинтовка.

Диагностика заднего подшипника:

Пример регулировки без использования динамометрического ключа:

Замена подшипника ступицы

Рассмотренные выше конструкции ступичных подшипников установлены на передние оси и имеют в зависимости от конфигурации узла, имеют различную технологию замены.

Так же имеются несколько методик ремонта:

• Со снятием стойки;
• Без снятия стойки;
• С помощью съемника/пресса;
• Без съемника/пресса.

На нашем сайте можно посмотреть подробные инструкции с фото и видео для всех видов конструкций и методик следующие модели авто:

Процесс замены на конкретном примере

В данной статье для примера взят автомобиль Ауди 80. Рассмотрим процесс ремонта с помощью пресса и съемника, со снятием стойки и без снятия.

Требуемые инструменты для замены:

• Смазка подшипниковая;
• Перчатки;
• Набор ключей;
• Молоток;
• Пресс или съемник;
• Плоскогубцы;
• Отвертка.

Описание процесса замены

1. Откручиваем гайки крепления диска колеса, снимаем колесо.
2. Ударным ключом или головкой на 24 откручиваем центральный ступичный болт переднего колеса. Отсоединяем суппорт 1 дискового тормоза, откручиваем болт 2 (2 шт.) головкой на 22 и крепление скобы 3 (2 шт) отводим в сторону, чтобы не снимать гидравлику.
3. Снимаем тормозной диск.
4. Откручиваем на цапфе болты крепления стойки двумя ключами на 22.
5. Откручиваем болты крепления нижней тяги от цапфы, ключом на 17.
6. Выводим шлицы оси ШРУС из зацепления, для вывода пальца шаровой опоры из гнезда цапфы воспользуемся съемником или отобьем молотком.
7. Снимаем механизм в сборе.
8. Ставим проставку по диаметру внутренней обоймы и выбиваем ступицу. Внешняя обойма обычно остается внутри.
9. Спрессовываем на станке застрявшую внешнюю обойму.
10. С обратной стороны вставляем новый шарикоподшипник в гнездо и легкими ударами загоняем на 2-3 мм внутрь.
11. Далее, на стол станка кладем старый корпус подшипника ступицы или круглую проставку подходящего диаметра. Сверху наставляем кулак.
12. Следите, чтобы соблюдалась соосность, и не было перекоса сопряженных частей.
13. Сверху кладем проставку и запрессовываем новую деталь до полной посадки в гнездо.
14. Сборка узла: запрессовываем ступицу.
15. Собранный узел устанавливаем на автомобиль и выполняем сборку в обратном порядке.

Такой способ применяют чаще специализированные автосервисы. Если хотите сэкономить, то есть услуга сборки и разборки отдельных узлов и агрегатов. Вы можете доставить проблемный узел и выполнить ремонт, обойдется дешевле, а затем самостоятельно установите на свой автомобиль. Есть дешевые винтовые съемники их можно купить или сделать самостоятельно. Далее рассмотрим процесс ремонта со съемником.

Нарушение регулировок и износ деталей механизма газораспределения сопровождаются повышенной шумностыо и стуками при работе двигателя, потерей им мощности, а также повышенным дымлением и расходом масла (при износе маслоотражательных колпачков, когда масло начинает просачиваться в камеры сгорания цилиндров через клапаны). Необходимость ремонта или регулировки механизма газораспределения определяется по результата проверки его технического состояния на автомобиле.

· нарушение тепловых зазоров клапанов (на двигателях с регулируемым зазором)

· износ маслоотражающих колпачков, стержней клапанов, направляющих втулок;

· нагар на клапанах

Нарушение теплового зазора на двигателях с регулируемым зазором может произойти по причине износа подшипников и кулачков распределительного вала, износа зубчатого шкива привода распределительного вала, а также вследствие неправильной регулировки.

Осевой зазор в подшипниках ступицы переднего колеса проверяют покачиванием в поперечной плоскости вывешенного колеса. При сильном покачивании колеса не должно быть ощутимого люфта.

Для регулировки подшипников необходимо расшплинтовать регулировочную гайку (отвернуть контргайку, снять упорную шайбу и замочное кольцо на автомобиле ЗИЛ-130) и, отвернув ее на полоборота, проверить свободно ли вращается колесо от толчка рукой. При тугом вращении колеса устраняют причины неисправности (задевание барабана за колодки и т. п.). Затем плавно затягивают регулировочную гайку до тугого вращения колеса, одновременно поворачивая колесо для правильного размещения роликов в подшипниках. После этого гайку отвертывают на 1 /₈ — 1 /₄ оборота до совпадения отверстия под шплинт с прорезью гайки и шплинтуют (отвертывают гайку до совпадения ее штифта с отверстием замочного кольца, надвинутого по лыске шипа цапфы поворотного колеса, устанавливают упорную шайбу и затягивают контргайку).

• Замена ремня грм митсубиси кольт 4g19



• Замена радиатора печки range rover sport



• Как снять кнопки на руле форд мондео 4



• Установка даунпайпа на ауди а4



• Снять юбку переднего бампера форд фокус 2

С каким усилием затягивать ступичную гайку на своём автомобиле?

Для каждого авто установлены нормы момента, так как сила затяжки для контргайки зависит от следующих факторов: — Размеров подшипника; — Регламентированного осевого зазора; — Диаметра и шага резьбы; Далее представлены показатели усилий, для того чтобы правильно затягивать гайку. База будет постепенно пополняться.

Моменты затяжки переднего ступичного подшипника на ВАЗ (ЛАДА)

№ п/п	Модель автомобиля	Усилие, Н•м	Диаметр/размер резьбы гайки ступицы
А	Б	В	Г
1	ВАЗ 2101 — 2107, ОКА	196 – 199	М18х1,5
2	НИВА ВАЗ 21213 и 21214	196 – 199
3	Калина, Гранта, Приора,Ларгус, Веста	226–247	М20х1,5
4	ВАЗ 2108, ВАЗ 2109 — 2110, 2111 — 2115	226–247

Моменты затяжки переднего ступичного подшипника на Форд (Ford)

А	Б	В	Г
1	Фокус 1	45 (далее затягивать ещё на 90 градусов)	M18х1,5
2	Фокус 2
3	Фокус 3
4	Мондео	35 (потом затягивать ещё на 90 градусов)
5	Фьюжн	35 (потом затягивать ещё на 90 градусов)
6	Транзит	53	M20х1,5

Моменты затяжки переднего ступичного подшипника на Шевроле (Chevrolet)

А	Б	В	Г
1	НИВА	191 – 195	М18х1,5
2	Ланос	184 — 204 (потом ослабляется и подтягивается 15,3 – 18,4)	М20х1,5
3	Авео
4	Лачетти	254–300

Как проверить биение ступицы

Биение в ходовой части ассоциируется с проблемами тормозной системы. Это не всегда справедливо. Если рабочий ход педали тормоза сопровождается вибрацией, часто виновником является деформированная ступица. Исключить проблему в диске достаточно просто – стоит заменить на заведомо исправный или с противоположной стороны машины.

Если биение не исчезло необходимо проверить фланец. Для измерения понадобится:

1. ключ для откручивания болтов колеса;
2. штатив на магнитной платформе;
3. индикатор часового типа.

Последовательность процедуры:

1. Ослабить болты колеса.
2. Вывесить соответствующую сторону автомобиля.
3. Снять колесо.
4. Установить штатив индикатора на полу. Для жесткой фиксации магнитной платформы рекомендуется подложить металлическую пластину.
5. Установить микрометр на штатив. Упереть ножку во фланец.
6. Покрутить ступицу в обе стороны.

При отклонении индикатора больше 38 мкм необходимо заменить запчасть. Большое биение приведет к вибрации руля, педали тормоза. Это снижает эффективность управления автомобилем, увеличивает дисбаланс оси. Эксплуатация транспортного средства становится небезопасной.

Советы экспертов при выполнении регулировки

Для подтяжки рекомендуется приобрести динамометрический ключ.
Использование грубой силы (забивание молотком) при посадке запчасти недопустимо. Велика вероятность повреждения посадочного места, перекоса оси центров. Регулирования не даст результата.
Регулировку желательно проводить в теплое время года, отапливаемом гараже. Низкая температура приводит к искажению результатов замеров.
Люфт относится к тепловым зазорам

Важно строго соблюдать момент затяжки, описанной в документации.
Передний и задний подшипники часто различаются по конструкции. Недопустимо закручивание гаек с одинаковым моментом.
Вибрация руля, увод машины от прямой траектории не всегда свидетельствуют об увеличенном износе

Перед выставлением смещения важно исключить проблемы с другими системами автомобиля.
Рекомендуется всегда иметь несколько гаек в запасе.
Часто встречаются зажимные гайки с пластиковым фиксатором, предотвращающим ослабление.
Для точности измерений рекомендуется демонтировать тормозной суппорт. Колодки могут подпирать диск, искажая результаты замеров.
Перед регулировкой подшипника ВАЗ «Классика» желательно установить новую прижимную шайбу.

Как сделать регулировку без спец. инструмента

Настроить нужный зазор можно без динамометрического ключа и даже без индикаторных приборов. Точность процедуры ниже, но при должной сноровке результат может быть приближенным к паспортному.

Подтяжка подшипников ступицы без динамометрического ключа:

• В данной статье в статье рассмотрен способ затяжки без динамометрического ключа.
• Способ без использования индикатора можно посмотреть на видео ниже.

Регулировка без индикатора:

Как проверить ступичный подшипник на ходу

Во время движения автомобиля, если появился посторонний шум в салоне, он становится раздражителем слуха для водителя. Найти источник шума порой сложно, потому что издавать звук могут многие узлы и детали машины. Попробуйте разогнать автомобиль. Некоторые шины на высокой скорости могут создавать гул, и тем самым дезинформировать водителя.

Видео проверки на ходу:

Узнать с какой стороны неисправность можно способом маневрирования:

1. Поверните влево, нагрузка на левую ось уменьшится, если звук исчез или ослаб – значит проблема с левой стороны.
2. Поверните вправо нагрузка на левую сторону увеличится, появится гул, значит предположение, что неисправность с левой стороны – верно.
3. Попробуйте изменять скорость и чередование поворотов влево и вправо.
4. Прислушайтесь, как будут изменяться частота и тон звука. Он может снижаться, повышаться, а иногда исчезать вовсе.

Разогните на ровной дороге автомобиль, сбросьте газ, двигайтесь по инерции. Пусть пассажир прислушается откуда идет гул. Проверьте свои предположения. Сделайте диагностику на вывешенных колесах автомобиля, используя домкрат.

vazoved Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ

Проверка и регулировка момента затяжки

Подтяжка ступичных подшипников выполняется строго по заводским требованиям конкретной марки машины. Момент зависит от:

1. размера подшипника;
2. номинального осевого люфта колеса;
3. диаметра, шага резьбы цапфы, полуоси.

Для выполнения процедуры понадобятся следующие инструменты:

1. плоская отвертка;
2. зубило;
3. молоток;
4. плоскогубцы;
5. динамометрический ключ.

Методика регулировки ступицы практически не отличается на разных автомобилях. Порядок выполнения:

1. Ослабить болты.
2. Поднять кузов, снять колесо.
3. Плоской отверткой отвернуть защитный колпачок ступицы.
4. Раскрутить грань зубилом. При наличии стопорного шплинта — снять плоскогубцами.
5. Проверить момент настроенным динамометрическим ключом. Добиться требуемого значения.
6. Собрать узел в обратном порядке, установить колесо.

Важно:

На некоторых моделях автомобилей гайка фиксируется путем вдавливания грани в паз. Гайка одноразовая, меняется при каждой регулировки. Поврежденные, негерметичные защитные колпачки гайки рекомендуется заменить новыми.

Пример – регулировка на Ниве Шевроле

Рекомендуется выполнять процедуру на двух колесах одной оси Нива Шевроле.

Конструктивно, узел колеса состоит из нескольких частей:

1. поворотный кулак, удерживаемый парой шаровых шарниров;
2. тормозной диск;
3. ступица в сборе;
4. суппорт крепления цилиндров, тормозных колодок.

Необходимый набор инструментов:

Молоток, зубило, плоская отвертка, головка на «27», индикатор часового типа со штативом.

Пошаговая инструкция на примере Нива Шеви:

1. Фиксируется машину стояночным тормозом.
2. Ослабляются крепления колеса.
3. Поднимается кузов домкратом, подъемником.
4. Демонтируется защитный колпачок.
5. Устанавливается штатив индикатора на ступичные болты. Ножку микрометра упереть в ось привода.
6. Производятся измерения.

Наличие момента, отличающегося от допуска, свидетельствует о необходимости регулировки. Для этого:

• раскрутить крепеж, вывернуть из резьбы полуоси;
• наживить новую;
• затянуть до момента 19,6-19,7 Н*м;
• одновременно поворачивать колесо в обе стороны для самоустановки шариков;
• проверьте состояние смещение индикатором, момент затяжки динамометрическим ключом.

2 способа регулировки без индикатора смотрите на видео:

Способ 1:

Способ 2:

Пример — регулировка на ВАЗ 2107

«Классические» модели ВАЗа имеют схожую процедуру регулировки. Особенности конструкции деталей ходовой:

1. ступица находится под тормозным диском;
2. подшипники конусные, парные, усаженные на цапфу;
3. другой момент затяжки.

Как отрегулировать подшипники ступицы:

Регулировка зазора подшипника:

Как быстро заменить подшипник ступицы переднего колеса

Вам будут нужны: ключи 13, 17, 19, 22 ключи-головки торцовые 30, TORX E12, Зубило тонкое, съемник для колец стопорных, опорки, габаритная отвертка и молоток.

В ступице имеется двухрядный подшипник шариковый 3, какой в процессе использования не требует регулировки и смазки. Когда ступица выпрессовывается подшипник разрушается, так что ступицу нужно выпрессовывать из кулака поворотного исключительно при замене подшипника.

Юрий Мягченков Любитель-автомобилист. Стаж вождения 11 лет. Рекомендую менять подшипники на обоих ступицах колес передних одновременно. На иллюстрациях показано, как заменять подшипник левой ступицы. Подшипник от правой ступицы заменяется таким же образом.

Чтобы запрессовать подшипник ступицы, нужно пользоваться оправками необходимого размера из набора. Если оправки отсутствуют, можно использовать кольца от старого подшипника.

Снять кулак поворотный вместе с колесной ступицей (см. статью о том, как снимать и устанавливать кулак поворотный).

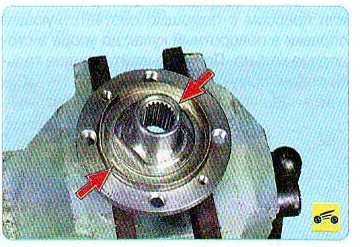

Выпрессовать при помощи необходимой оправки ступице из кольца внутреннего в подшипнике.

Если наружная часть колеса внутреннего от подшипника вдруг осталась на ступице, ее нужно спрессовать съемником. Чтобы демонтаж был удобным, на ступице имеются выемки.

Снять кольца стопорные с обеих сторон кулака поворотного.

При использовании оправки выпрессовать из кулака поворотного подшипник.

Установить кольцо стопорное наружное.

Новый подшипник запрессовать в тисках либо прессом при помощи необходимой оправки в кулак поворотный до упора в кольцо стопорное. Прикладывать усилие исключительно к наружному кольцу от подшипника. Нельзя забивать подшипник, ведь он может разрушиться.

Установить внутреннее кольцо стопорное. Убедиться, что оба кольца стопорных вошли в проточки полностью на кулаке поворотном.

Запрессовать при использовании оправки ступицу в кольцо внутреннее от подшипника. Установить кулак повторный в сборе со ступицей в образном порядке. Использовать при этом новую гаку для ступицы.

Юрий Мягченков Любитель-автомобилист. Стаж вождения 11 лет. До установки диска тормозного очень тщательно нужно очистить от окалины и ржавчины привалочные поверхности и на диске и ступице, ведь даже мельчайшие частицы между ними могут вызвать биение диска. А значит – и вибрации в процессе торможения.

Окончательно затянуть гайку для ступицы таким же образом, как болты крепления колеса на ладу калину 2, стоящем на земле, и в двух местах законтрить ее.

Затянуть новую гайку для ступицы.

Допустимо использование гайки с другого колеса (чтоб старые и замятые части А от буртика гайки в процессе кернения не попали в Б-пазы на хвостовике ШРУСа наружного).

Основные этапы

1. Снимите колеса на Газели.
2. С помощью головки на четырнадцать отверните пять болтов крепления диска тормоза к части колеса со спицами хвостовика.
3. С помощью пассатижей или особых ключей «на пятьдесят» отверните колпак части колеса со спицами.
4. С помощью пассатижей расшплинтуйте гайку для регулировки и снимите шплинт.
5. Особым ключиком отверните гайку.
6. Под болтом находится шайба. Внимательным образом, чтоб не обронить подшипник, снимите части колеса со спицами с цапф.
7. Выньте из части колеса со спицами кольцо переднего подшипника авто (ГАЗ 3110).
8. Переверните части колеса со спицами и подденьте манжеты. Под ней находится кольцо хвостовика. Выньте его.
9. С помощью оправки или стержня выбейте кольца Газели (ГАЗ 3110).
10. Помойте детали, запрессуйте внешние кольца хвостовика. Кстати, подшипниковый механизм передней ступицы Газель НЕКСТ ценится своим качеством, поэтому лучше использовать их при замене.
11. Хорошо смажьте все. Вложите кольцо внутри подшипника хвостовика и запрессуйте манжету на колеса, делая смазку хвостовика.
12. Сделайте установку ступицы переднего колеса Газели на цапфу, наденьте шайбу и сделайте наворот гаек регулирования на Газель (ГАЗ 3110).
13. Возвратите все детали на свои места. Проверьте работу.

ГАЗ 3110

Признаки неисправности и диагностика: как проверить подшипник ступицы передний или задний

Как правило, ступичные подшипники в среднем «ходят» около 100 тыс. км. Однако езда по плохим дорогам, высокие нагрузки и агрессивная эксплуатация ТС может привести к тому, что данные элементы требую замены уже к 50-60 тыс. км. пробега.

Также к быстрому выходу из строя детали приводит установка неоригинальных запчастей среднего и низкого качества, плохая смазка и нарушения уплотнений, ошибки при установке и сильный натяг во время посадки.

Кстати, зачастую первыми из строя выходят передние ступичные подшипники, так как нагрузка на них больше по причине того, что колеса управляемые и поворачиваются, то есть подшипник  нагружается под разными углами.

Основным признаком  начинающихся проблем со ступичным подшипником является то, что во время движения  можно услышать характерный низкочастотный гул.  При этом неисправность подшипника ступицы колеса зачастую диагностировать на слух сложно. Если точнее, может казаться, что гудит передний ступичный подшипник, в то время как детальная проверка выявляет неполадки ступицы на задней оси.

 В любом случае, игнорировать проблему нельзя,  тем более, если шум усиливается.  Важно понимать, что износ подшипника ступицы колеса со временем вместо гула сменится на хруст и треск, после чего подшипник разрушится и ступицу колеса заклинит. В свою очередь, заклинивание приведет к поломке шаровой опоры, деформации рычага подвески, полуоси и т.п.  Если ступичный подшипник заклинит на высокой скорости,  это может стать причиной серьезных поломок авто и ДТП

В свою очередь, заклинивание приведет к поломке шаровой опоры, деформации рычага подвески, полуоси и т.п.  Если ступичный подшипник заклинит на высокой скорости,  это может стать причиной серьезных поломок авто и ДТП.

Итак, если возникли подозрения, что имеются проблемы со ступицей, нужно знать, как проверить ступичный подшипник. Первичной проверкой, позволяющей определить состояние подшипников ступиц, является проезд поворотов.

Если просто, например, во время поворота налево кузов кренится вправо, нагрузка на правое колесо увеличивается,  а левое разгружено. Получается, если на машине на скорости 15 км/ч резко повернуть влево, при этом гул исчезнет, тогда  может быть неисправен левый ступичный подшипник. Если гул пропадет при повороте руля вправо,  тогда проблемным можно считать подшипник в правом колесе.

Следующим этапом проверки является диагностика вывешенных колес. На ведущей оси сначала машину поднимают на домкрате, затем можно сесть в авто, завести двигатель и раскрутить колеса до скорости около 70 км/ч, после включить нейтраль и на слух определить, какое колесо гудит. На оси, где стоят не ведущие колеса, их можно раскручивать от руки.

Теперь можно проверить подшипник на люфты. В норме люфтов не должно быть. После полной остановки колес за колесо нужно взяться руками в верхней и нижней части колеса, после чего начать раскачивать его в вертикальной плоскости. Если выявлен люфт, тогда это говорит о проблеме. Аналогичным образом проверяется люфт по горизонтали, удерживая руками колесо за левый и правый край.

Обратите внимание, люфты могут возникать и по причине проблем с подвеской или рулевым управлением. Чтобы исключить этот фактор, пригласите помощника, который сильно нажмет на педаль тормоза

Пока педаль нажата, нужно раскачивать колесо в вертикальной плоскости.

Если люфт есть при нажатой едали тормоза, тогда неисправна подвеска. В случае, когда люфта нет, неисправен подшипник ступичный передний или задний. В любом случае, подшипник на переднюю ступицу или заднюю потребует замены.

Данную процедуру можно сделать как на станции техобслуживания, так и самостоятельно в условиях обычного гаража. Единственное, потребуется набор инструментов, а также определенные навыки по замене подобных деталей.

Важно не только снять подшипник и поставить новый, не допуская ошибок (выставить зазор, не повредить уплотнение и т.д.), но и правильно запрессовать деталь. Запрессовка в отверстие осуществляется через оправку, которая приставляется к наружному кольцу,  а во время монтажа на ось через оправку усилие распределяется на внутреннее кольцо

Регулировка подшипников ступиц колес — как часто нужно делать?

Не секрет, что многие иномарки «не разбираются», тоесть при выходе из строя какой-то части детали – она полностью подлежит замене. Вот и получается, что в отличии от своих зарубежных коллег, отечественные автолюбители (многие из которых являются владельцами классических моделей ВАЗ) могут с «закрытыми глазами» разобрать и снова собрать свое транспортное средство. Поэтому, наличие у них знаний, касательно регулировки подшипников ступиц колес – совсем не удивительный факт.

На сегодняшний день, среди многих инженеров и конструкторов автоиндустрии, бытует мнение, что нерегулируемые и неразборные подшипники передних ступиц обладают более высоким уровнем безопасности. Однако, данное утверждение справедливо лишь наполовину. Такой подшипник подлежит замене только вместе с запрессованной еще на заводе ступицей. Учитывая, что изнашивания деталей избежать нельзя, спустя некоторое время активной эксплуатации, в нем появляется люфт и тут выход только один – снова придется покупать новый, дорогой подшипник.

Как снять ступицу заднего колеса при замене подшипника?

Еще один, достаточно распространенный вопрос, возникающий у приверженцев отечественного Автопрома, формулируется следующим образом: «Как снять ступицу заднего колеса при замене подшипника?»

Уделим должное внимание ответу на данный вопрос

Процесс демонтажа ступицы не является особенно сложным в техническом плане, однако хрупкость подшипников требует осторожного с ними обращения. Подготовка к демонтажу заключается в подъеме автомобиля и установке на опоры

Следующим этапом подготовительного процесса станет снятие колес и тормозных барабанов (на автомобилях с тормозами дискового типа – суппорт и диски). Обеспечиваем неподвижность транспортного средства путем включения передачи, стояночного тормоза и установки противооткатных устройств.

Далее выполняем следующие операции:

• a) Поворачиваем фланец и отворачиваем болты крепления ступицы к кронштейну, используя для этого специальное отверстие в корпусе ступицы (поочередно совмещаем его с болтами).
• b) Далее отворачиваем болты крепления суппорта, направляющих тормозных колодок и поворотного кулака.
• c) Вынимаем ступицу через тормозной механизм и меняем изношенный подшипник.

Tags: Ступица

Вперед Что такое ступица колеса и для чего она нужна?

Назад Методы и средства диагностирования автомобилей

Проверка и регулировка момента затяжки

Подтяжка ступичных подшипников выполняется строго по заводским требованиям конкретной марки машины. Момент зависит от:

1. размера подшипника;
2. номинального осевого люфта колеса;
3. диаметра, шага резьбы цапфы, полуоси.

Для выполнения процедуры понадобятся следующие инструменты:

1. плоская отвертка;
2. зубило;
3. молоток;
4. плоскогубцы;
5. динамометрический ключ.

Методика регулировки ступицы практически не отличается на разных автомобилях. Порядок выполнения:

1. Ослабить болты.
2. Поднять кузов, снять колесо.
3. Плоской отверткой отвернуть защитный колпачок ступицы.
4. Раскрутить грань зубилом. При наличии стопорного шплинта — снять плоскогубцами.
5. Проверить момент настроенным динамометрическим ключом. Добиться требуемого значения.
6. Собрать узел в обратном порядке, установить колесо.

эгоиST Я езжу на Ford Focus ST г. Москва

Инженеры поработали на славу — 15 устройств в 1 корпусе.

Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.

Пользуюсь 6 месяцев, и уже забыл про штрафы.

На некоторых моделях автомобилей гайка фиксируется путем вдавливания грани в паз. Гайка одноразовая, меняется при каждой регулировки. Поврежденные, негерметичные защитные колпачки гайки рекомендуется заменить новыми.

Пример – регулировка на Ниве Шевроле

Рекомендуется выполнять процедуру на двух колесах одной оси Нива Шевроле.

Конструктивно, узел колеса состоит из нескольких частей:

1. поворотный кулак, удерживаемый парой шаровых шарниров;
2. тормозной диск;
3. ступица в сборе;
4. суппорт крепления цилиндров, тормозных колодок.

Пошаговая инструкция на примере Нива Шеви:

1. Фиксируется машину стояночным тормозом.
2. Ослабляются крепления колеса.
3. Поднимается кузов домкратом, подъемником.
4. Демонтируется защитный колпачок.
5. Устанавливается штатив индикатора на ступичные болты. Ножку микрометра упереть в ось привода.
6. Производятся измерения.

Наличие момента, отличающегося от допуска, свидетельствует о необходимости регулировки. Для этого:

• раскрутить крепеж, вывернуть из резьбы полуоси;
• наживить новую;
• затянуть до момента 19,6-19,7 Н*м;
• одновременно поворачивать колесо в обе стороны для самоустановки шариков;
• проверьте состояние смещение индикатором, момент затяжки динамометрическим ключом.

2 способа регулировки без индикатора смотрите на видео:

Пример — регулировка на ВАЗ 2107

1. ступица находится под тормозным диском;
2. подшипники конусные, парные, усаженные на цапфу;
3. другой момент затяжки.

Как отрегулировать подшипники ступицы:

Регулировка зазора подшипника:

Другие способы диагностики ступичного подшипника и ступицы

Бывает не достаточно вскрыть пыльник, проверить наличие смазки, момент затяжки ступичной гайки. Если проблема устранена, то проводят боле глубокий контроль узла ступицы.

Как проверить осевой зазор и сделать его регулировку

Возможность регулировки зазора обеспечивается особой конструкцией ступицы переднего колеса у некоторых автомобилей, в том числе классики ВАЗа, которая вращается на полуоси на двух конических (конусных) подшипниках.

Точная регулировка осевого зазора возможна специальными инструментами и оборудованием. Измерительное оборудование ранее было обязательным для СТО, обслуживавших вазовские марки машин. Точный микрометр определяет осевой зазор. Максимально допустимая величина составляет 0,15 мм.

1 – индикатор часового типа; 2,3 – штатив с креплением; 4 – ступичный узел.

1. Для проверки зазора поднять переднюю иди заднюю часть автомобиля;
2. Под болт крепления колеса установить специальное приспособление;
3. Упереть ножку индикатора в торец оси поворотного кулака при нулевом положении стрелки и, перемещая ступицу вдоль оси поворотного кулака, замерить величину перемещения (зазора) по индикатору.

Если зазор больше 0,15 мм, отрегулировать его в следующем порядке:

• отвернуть регулировочную гайку с цапфы поворотного кулака;
• установить новую или бывшую в употреблении, но на другом автомобиле, гайку и затянуть ее моментом 19,6 Н. м (2 кгс. м), одновременно поворачивая ступицу обоих направлениях два-три раза для самоустановки роликов в обоймах;
• ослабить регулировочную гайку и снова закрутить ее моментом затяжки 6,8 Н • м (0,7 кгс • м);
• на шайбе сделать метку В (рис. 3.5.), затем отпустить на 20-25° гайку так, чтобы кромка А немного не дошла до метки В;
• застопорить гайку в этом положении, вдавливая лунки на шейке гайки в пазы на конце цапфы поворотного кулака;
• после регулировки зазор должен находиться в пределах 0,02-0,08 мм.

При регулировке зазора следует учитывать, что направление резьбы на левой цапфе поворотного кулака правое, на правой цапфе—левое. Так же читайте, как провести регулировку без динамометрического ключа здесь.

Прибором так же контролируют осевые и радиальные биения фланца ступицы после замены.

Как проверить биение ступицы

Некоторые осевые гайки предназначены для использования только один раз. Рем комплекты поставляются с новой гайкой в коробке. Повторное использование может привести к ослаблению гайки во время эксплуатации автомобиля.

1,2 — индикатор с магнитным штативом; 3 – тормозной диск или фланец ступицы.

Всегда измеряйте биение во фланце после установки. Деформированный фланец будет иметь биение, вызовет вибрацию, изменение толщины тормозного диска, потребуется замена. Биение педали тормоза иногда ассоциируется с биением тормозного диска. Часто проблема именно в нем, но не всегда. Если сомневаетесь, то проведите замену диска, переставьте с противоположного колеса.

Если биение исчезнет, то проблема в диске. Если нет, тогда следует проверить ступичный фланец, как показано на видео.

Проверка биения ступицы Nissan:

Допустимое отклонение стрелки от нулевого значения не должно превышать 0,038 мм. Если отклонение больше — возможно, что проблема в ступице.

Проверка и регулировка момента затяжки

В руководстве по эксплуатации автомобилей дана периодичность пробега, после которого нужна проверка осевого люфта ступицы с помощью момента затяжки контргайки.

Новые автомобили снабжены неразборным ступичным подшипником. Заводская сборка гарантирует срок службы ступичного узла без замены 100 000 км, даже больше.

Подшипники ступицы в сборе для автомобильных колес состоят из опорных колец, тел качения и сепараторов, и схожи со стандартными подшипниками качения. Производители, данные детали именуют так:

ПОДШИПНИКИ СТУПИЧНЫХ УЗЛОВ
