Проверка и регулировка регулятора давления
При неисправности регулятора давления во время интенсивного торможения возможна блокировка задних колес раньше передних, что приведет к заносу автомобиля.
Проверку регулятора давления проводите с помощником снизу автомобиля, установленного на подъемнике или смотровой канаве.

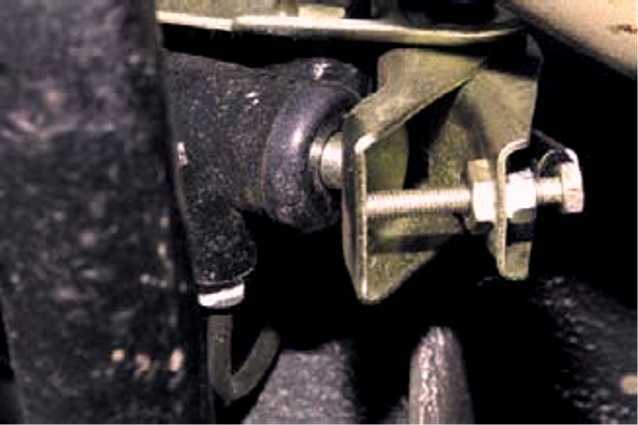

Осматриваем регулятор давления и детали его привода.
Они не должны иметь повреждений.
Заглушка в отверстии корпуса регулятора должна быть утоплена на 1-2 мм, если это не так регулятор неисправен
Покачав упругий рычаг, проверяем отсутствие люфтов в соединениях, люфтов не должно быть
При нажатии на педаль тормоза поршень регулятора давления должен выдвинуться из корпуса регулятора на 1,6-2,4 мм, сжимая пружину
Если при нажатии на педаль тормоза поршень регулятора не перемещается, или перемещается на величину большую или меньшую, то регулятор или привод неисправны.
Регулировать привод регулятора нужно также при работах по снятию заднего моста, замене пружин и амортизаторов задней подвески.
Для регулировки вывешиваем заднюю часть автомобиля
Ключом на 10 откручиваем гайку болта крепления наконечника упругого рычага регулятора к тяге кронштейна заднего моста, удерживая болт от проворачивания ключом на 10.
Вынимаем болт и отсоединяем упругий рычаг привода регулятора от тяги кронштейна заднего моста

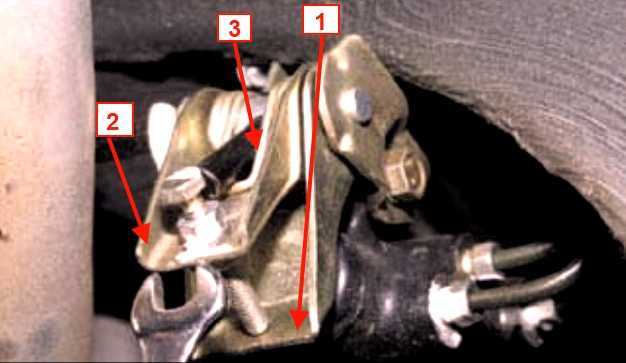

Ключом на 10 ослабляем затяжку контргайки регулировочного болта, удерживая болт от проворачивания таким же ключом
Поднимая или опуская конец упругого рычага, устанавливаем его на расстоянии 200±5 мм от пола кузова
Расстояние замеряем линейкой, конец которой упираем в пол кузова
Для фиксации рычага на нужном расстоянии вставляем между ним и балкой заднего моста деревянный брусок необходимой длины
Удерживая упругий рычаг в этом положении, ключом на 10 заворачиваем регулировочный болт до касания с рычагом поршня 1 так, чтобы обеспечить соприкосновение рычага привода регулятора 2, в который ввернут регулировочный болт, и пружины 3.
Удерживая ключом регулировочный болт, затягиваем контргайку.
Соединяем упругий рычаг привода регулятора с тягой на балке заднего моста.
При правильно настроенном регуляторе, во время торможения на горизонтальном участке дороги с твердым покрытием, передние колеса должны блокироваться немного раньше задних.
Замена регулятора давления тормозов и его привода
Отсоединяем наконечник рычага привода регулятора от стойки рычага, как описано выше
Головкой на 10 откручиваем гайку крепления обоймы опорной втулки к кронштейну, удерживая ключом болт от проворачивания
Выводим обойму опорной втулки рычага из прорези кронштейна и снимаем обоймы с опорной втулки
Специальным ключом для тормозных трубок, откручиваем штуцеры трех тормозных трубок, расположенных сбоку регулятора
Откручиваем штуцер трубки, расположенный спереди
Отводим трубки от регулятора давления

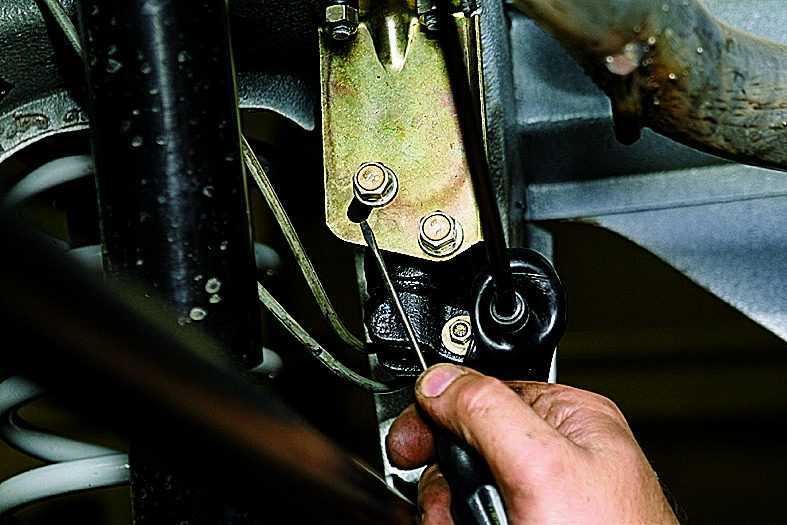

Головкой на 13 откручиваем два болта крепления корпуса регулятора к кронштейну

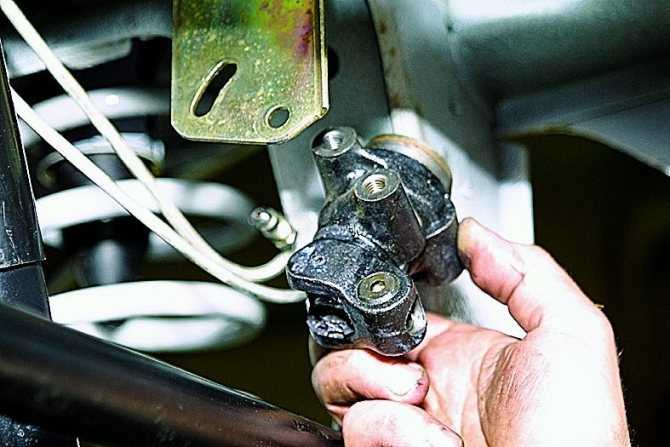

Снимаем регулятор и пластину
Для снятия кронштейна регулятора давления головкой на 13 с удлинителем откручиваем две гайки крепления кронштейна к кузову
Снимаем кронштейн в сборе с приводом регулятора, выводя его из-за трубы глушителя
Накидным ключом на 8 откручиваем болт крепления опорной пластины рычага
Сдвинув пластину, снимаем кронштейн крепления регулятора
Вынимаем рычаг из отверстия в оси
Снимаем с рычага опорную пластину
Вынимаем ось рычага
Разъединяем рычаги поршня, привода регулятора и пружину рычага
Выворачивать регулировочный болт из рычага привода регулятора без необходимости не нужно
Разжав резиновую опорную втулку, снимаем ее с рычага
Устанавливаем регулятор давления и все детали в обратном порядке.
Прокачиваем гидропривод тормозов (описано в статье – Замена тормозной жидкости Нива Шевролет) и регулируем привод, как описано выше.
Наносим тонкий слой графитной смазки на ось регулятора и выступающую часть поршня.
Закладываем немного смазки в защитный колпачок и устанавливаем его на место.
Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.
Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!
- Замена регулятора давления тормозов
- Для снятия регулятора совместно с кронштейном
- Для снятия регулятора без кронштейна
- Разборка регулятора давления тормозов
- Дополнительный видео-ролик
Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.
Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:
Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.
Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!
Замена регулятора давления тормозов:
Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!
Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.
2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.
3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.
4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.
Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!
5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.
Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!
Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.
Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.
Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.
Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!
После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)
И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)
Разборка регулятора давления тормозов:
Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.
1) Сперва отсоедините от регулятора рычаги привода и кронштейн.
2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.
Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!
3) И в завершение, разъедините между собой оба рычага привода.
Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.
Источник
Как работает «колдун»
Достаточно прост принцип действия или работы любого регулятора давления системы тормозов. Водитель резко жмёт на педаль, после чего у легковушки носовая часть прижимается в сторону дорожного покрытия, а задняя часть слегка приподнимается.
Так как работает регулятор чётко, то не допускает одновременного блокирования торможения задней и передней пары. Давление задних тормозов срабатывает позже, что существенно снижает риск заноса.
Принцип работы учитывает, что происходит увеличение между днищем и задним мостом. В результате такой работы отпускается поршень, отвечающий за регулировку давления. Переток жидкости в магистрали прекращается, а колёса продолжают вращаться.
Хотя принято считать, что редукционный гидроклапан «капризничает» во время эксплуатации и от него можно избавиться, профессионалы не рекомендуют безосновательно демонтировать данный узел. Подобные действия способны спровоцировать на дороге неконтролируемый занос. Автомобиль во время торможения потеряет управляемость, что повысит риск возникновения опасной ситуации.
Схема авто Шевлоле Нива
Автомобили семейства Chevrolet Niva представляют собой дальнейшее развитие концепции отечественных комфортабельных внедорожников, начало которой положил автомобиль ВАЗ-2121 «Нива». От предшественника они отличаются современным дизайном, повышенной комфортабельностью и более совершенной конструкцией.
Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная, задняя – зависимая пружинная.
А еще интересно: Что лучше выбрать Chevrolet Niva или Renault Duster
Тормозные механизмы передних колес дисковые, задних – барабанные, на модификации LX и GLX устанавливают антиблокировочную систему (ABS). Рулевое управление с гидроусилителем фирмы ZF оснащено устройством регулировки положения рулевой колонки.
Автомобили Chevrolet Niva 2005 модельного года выпускаются в следующих комплектациях.
25 январь 2021 LadaOnline 55 777
1 – бачок главного цилиндра; 2 – главный цилиндр; 3 – трубопровод контура передних тормозов; 4 – трубопровод контура передних и задних тормозов; 5 – тормозной механизм переднего колеса; 6 – вакуумный усилитель; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – передний трос стояночного тормоза;

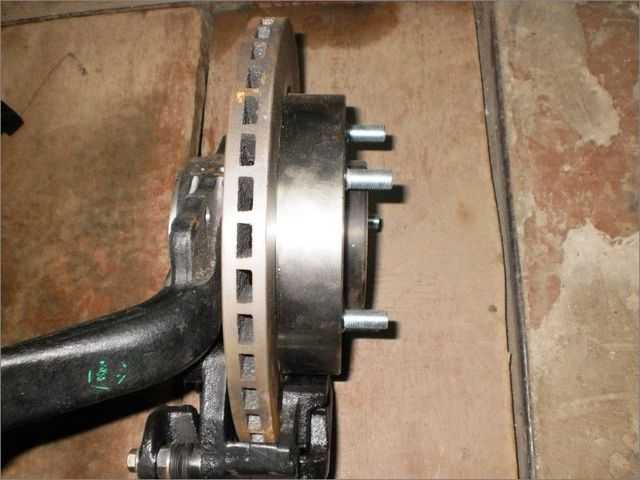

Передние тормоза Нивы 4х4 — дисковые, с трехпоршневой плавающей скобой. Верхний поршень работает от одного контура (вместе с задними колесами), два нижних — от другого. Тормозные диски чугунные. Минимально допустимая толщина дисков — 9,5 мм, колодок — 1,5 мм.
Задние тормоза — барабанные (алюминиевые, с залитыми чугунными кольцами), с двух поршневыми цилиндрами. Номинальный внутренний диаметр барабана — 250 мм, допустимый — 251 мм.
Педаль тормоза закреплена на одной оси с педалью сцепления, вращается на двух пластмассовых втулках, снабжена возвратной пружиной. При нажатии на педаль тормоза замыкается выключатель стоп-сигналов, который находится над ней. Свободных ход педали тормоза должен быть 3-5 мм.
Вакуумный усилитель (ВУТ) предназначен для снижения усилий на педаль тормоза и находится на переднем щите в моторном отсеке. Чтобы проверить ВУТ следует удерживать педаль тормоза нажатой, а затем запустить двигатель. При исправном ВУТ педаль тормоза должна уйти вперед.
Регулятор давления находится в правой задней части кузова. Служит для ограничения давления в задних тормозных механизмах. При увеличении нагрузки на заднюю ось — регулятор обеспечивает большее давление в цилиндрах. С уменьшением — нагрузка падает.
Ручной тормоз (стояночный) — механический, тросовый, на задние колеса. После правильной регулировки ручного тормоза полный ход рычага должен составлять 4-5 зубьев по сектору.
Напомним, инструкции по ремонту и эксплуатации внедорожника Нива 4х4 находятся в этой категории или в содержании.
Ключевые слова: тормоза нива
2 1
Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..
https://youtube.com/watch?v=UtKlZIRmEf0
Тормозные колодки Шевроле Нива
На передних колёсах Нива Шевроле применяются дисковые, а на задних — барабанные тормоза. Соответственно и колодки на них разные. Колодки являются основной рабочей частью тормозов, которые несут большую нагрузку и изнашиваются быстрее всех. При интенсивной эксплуатации автомобиля состояние колодок нужно проверять не реже, чем раз в полгода. Сегодня существует много разных отечественных и заграничных производителей колодок для автомобилей марки «Нива-Шевроле».
- низкая температура нагрева при торможении;
- не требуют прогрева в зимнее время;
- не скрипят и не визжат даже при резких торможениях;
- обладают большим сроком службы по сравнению с другими моделями.
К минусам этих колодок можно отнести только высокую стоимость, но цена соответствует качеству.
Если вам необходима информация о замене передних колодок, то вам сюда.
Как отрегулировать колдун на ваз 2114 — Школа авторемонта
- Зачем нужен
- Как работает
- Неисправности
- Настройка
- Замена
- Проверка
Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.
На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.
В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.
Зачем нужен регулятор тормозных усилий
Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.
Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.
Как работает колдун
Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью.
Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.
Таким способом осуществляется стабилизация траектории движения.
Замена регулятора давления тормозов
Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.
Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.
Обязательно почитайте
Самостоятельная развальцовка трубок
Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
Далее производится вышеописанная процедура настройки колдуна.
Проверка
Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.
Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.
Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.
Регулятор давления тормозов, или как работает колдун на автомобилях ваз — Автобаза Ремонт
13.05.2019
Добро пожаловать!Слышали где ни будь о такой вещи под названием «Регулятор давления задних тормозов»? Его ещё в сокращённом виде называют просто «Регулятор давления тормозов»! Но и это у него ещё не последнее название, так как его у него есть ещё одно название которое встречается гораздо чаще и которое пришло к нему из народа, а звучит оно просто «Колдун».
Проверка и регулировка регулятора давления тормоза (колдуна)

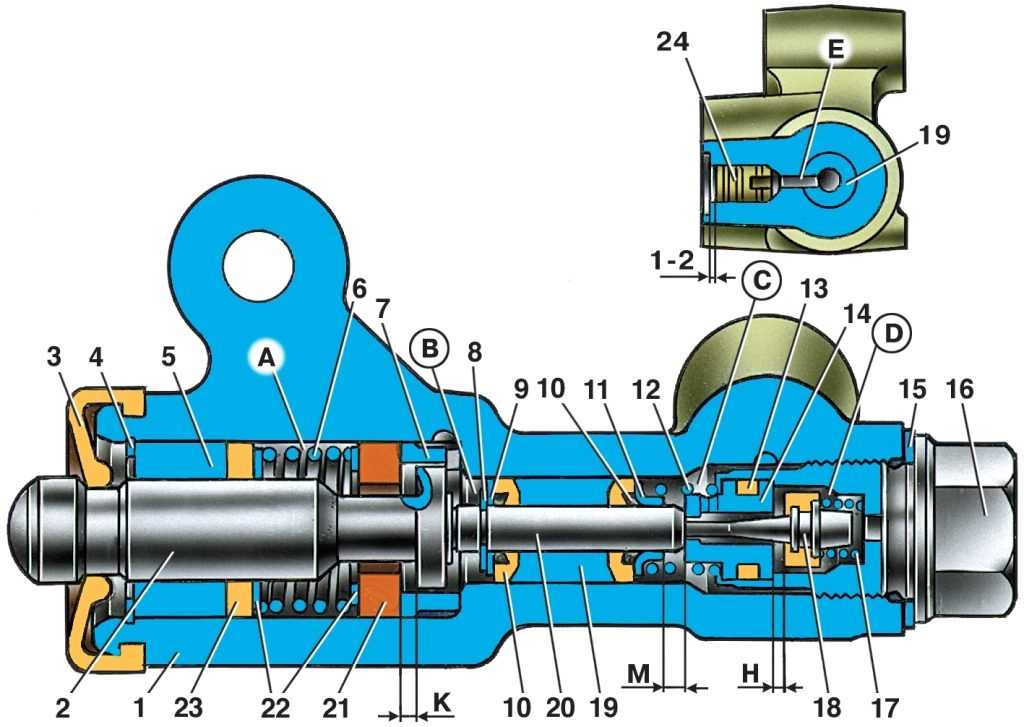

Схема установки регулятора давления задних тормозов: Детали привода регулятора давления: Регулятор давления задних тормозов в нерабочем положении: А – полость нормального давления; В – полость регулируемого давления; Р – усилие, передаваемое рычагом 4 привода регулятора;
1 – корпус регулятора; 2 – распорная регулировка регулятора давления тормозов нива шевроле 3 – уплотнительное кольцо; 4 – рычаг привода регулятора; 5 – прокладка; б – пробка; 7 – уплотнитель; 8 – тарелка пружинке 9 – пружина поршня; 10 – поршень Проверка и регулировка Согласно регламенту провека регулятора проводится каждые 30.
Поршень регулятора давления должен выдвинуться из корпуса регулятора регулировка регулятора давления тормозов нива шевроле 1,4 мм, сжимая пружину. Если при нажатии на педаль, поршень регулятора не перемещается, или перемещается на величину большую или меньшую чем 1,4 мм, регулятор или его привод неисправен Регулировка привода регулятора Если на автомобиле выполнялась замена задней подвески или работ, связанных с заменой узлов подвески то нужно проверить регулировку привода регулятора.
Для регулировки нужно вывесить заднюю ось автомобиля. Ключом на 10 отворачиваем гайку болта крепления наконечника упругого рычага регулятора к тяге кронштейна заднего моста. Вторым ключом удерживаем болт от проворачивания. Регулировка регулятора давления тормозов нива шевроле болт и отсоединяем упругий рычаг привода регулятора от тяги кронштейна заднего моста.
Проверьте крепление трубопроводов в держателях. Ослабление или поломка держателей приводят к вибрации и, как следствие, к поломке трубопроводов. Проверьте состояние трубопроводов на картере заднего моста. Осмотрите соединение шланга с колесным цилиндром, штуцер для выпуска воздуха тормозных механизмов передних и 9.
При неработающем двигателе нажмите на педаль тормоза 5—6. Удерживая педаль тормоза в нажатом положении, пустите двигатель.
Педаль тормоза должна переместиться. Если этого не произошло, проверьте 2. При необходимости в зависимости от дефекта подтяните хомут крепления шланга, замените хомут или шланг.
Ослабление креплений, повреждение деталей не допускаются. Ослабевшие крепления подтяните, поврежденные детали замените. Для проверки обратного клапана отсоедините от клапана вакуумный шланг. Выньте клапан из корпуса усилителя. Наденьте на штуцер большего диаметра которым клапан вставляется в усилитель резиновую грушу и сожмите.
При этом 7. Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен.
В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.
Установите автомобиль на подъемник. Снимите переднее колесо. Проверьте через отверстие в корпусе тормозной скобы состояние колодок.
