Регулятор давления тормоза (колдун)

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

• Замена регулятора давления тормозов
• Для снятия регулятора совместно с кронштейном
• Для снятия регулятора без кронштейна
• Разборка регулятора давления тормозов
• Дополнительный видео-ролик

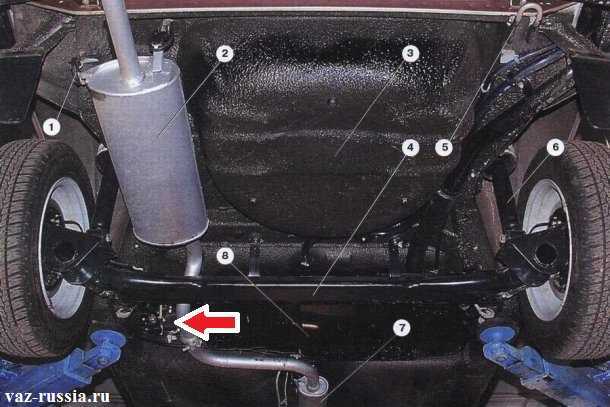

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

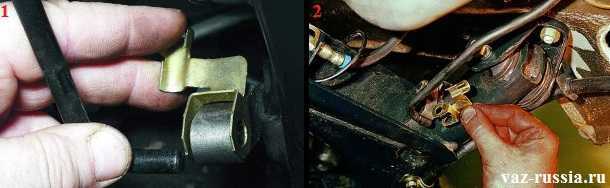

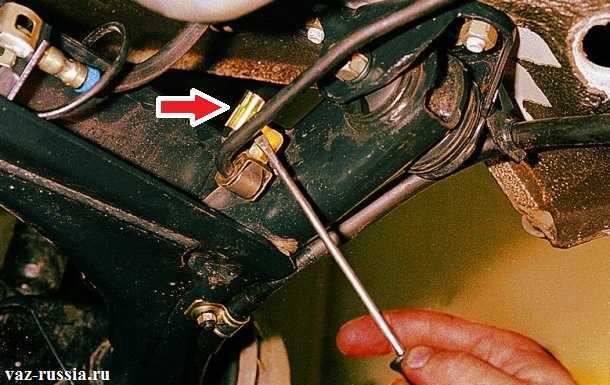

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Vaz-Russia.ru

Проверка и регулировка свободного хода педали тормоза

Если свободный ход педали больше нормы, снижается эффективность тормозов из-за уменьшения полного хода педали. При чрезмерно малом или отсутствующем свободном ходе возможно самопроизвольное подтормаживание и нагрев тормозов.

Читать также: Can starline ru карты монтажа

Свободный ход педали тормоза при неработающем двигателе должен составлять 3–5 мм.

Вам потребуются: упор, линейка, ключ «на 19».

1. Установите линейку рядом с педалью торцом на пол, сориентировав ее по середине площадки педали. Отметьте на линейке или запомните положение педали.

2. Нажмите упором (можно использовать ручку молотка) на педаль, переместив ее до появления ощутимого увеличения усилия перемещения. Определите по линейке перемещение педали, которое и будет свободным ходом педали.

3. Если свободный ход педали тормоза выходит за допустимые пределы, отрегулируйте его, ослабив затяжку гайки крепления выключателя сигнала торможения и

4. заворачивая или выворачивая выключатель в кронштейне (при большом свободном ходе вворачивайте выключатель в кронштейн в сторону педали, при малом свободном ходе или его отсутствии выворачивайте выключатель из кронштейна, отдаляя его от педали).

5. Проверьте свободный ход педали тормоза еще раз. Затяните гайку крепления выключателя сигнала торможения.

6. Присоедините провода к выключателю (если их отсоединяли) и проверьте работу стоп-сигналов.

Чтобы не повредить провода и контактные разъемы выключателя сигнала торможения, рекомендуем отсоединить их.

Клинит суппорт на Шевроле-ниве

В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Особенности устройства тормозов Нива Шевролет. Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис….

В противном случае замените клапан. Эту операцию можно выполнить следующим образом: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Наибольший допустимый диаметр при износе или после проточки — мм. Регулятор давления служит для снижения тормозного усилия на задней оси, что предотвращает занос автомобиля при торможении.

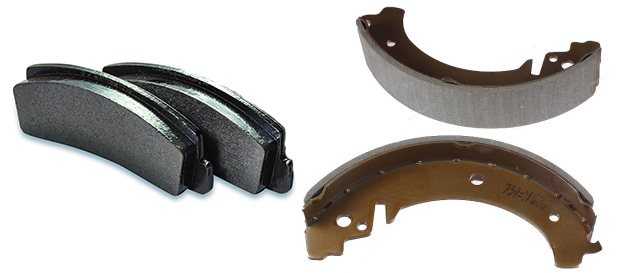

Тормозные колодки Шевроле Нива

На передних колёсах Нива Шевроле применяются дисковые, а на задних — барабанные тормоза. Соответственно и колодки на них разные. Колодки являются основной рабочей частью тормозов, которые несут большую нагрузку и изнашиваются быстрее всех. При интенсивной эксплуатации автомобиля состояние колодок нужно проверять не реже, чем раз в полгода. Сегодня существует много разных отечественных и заграничных производителей колодок для автомобилей марки «Нива-Шевроле».

• низкая температура нагрева при торможении;
• не требуют прогрева в зимнее время;
• не скрипят и не визжат даже при резких торможениях;
• обладают большим сроком службы по сравнению с другими моделями.

К минусам этих колодок можно отнести только высокую стоимость, но цена соответствует качеству.

Если вам необходима информация о замене передних колодок, то вам сюда.

🚘 Как работает регулятор тормозных сил (колдун) – замена и ремонт колдуна ВАЗ

Как работает регулятор тормозных сил – колдун?

Для чего нужен «Колдун»? Это довольно загадочная деталь и внятного ответа на данный вопрос никто не нашёл. Может быть, от этого и его прозвали в просторечье «колдуном», что работает он магическим образом. По своей сути, эта деталь выполняет схожую функцию с антиблокировочной системой, предотвращая блокировку колёс задней оси в момент экстренного торможения. Его работа напрямую зависит от положения заднего моста относительно кузова автомобиля: при резком торможении машина «клюёт» носом, и задняя часть кузова поднимается вверх, после чего начинается «колдовство» — регулятор тормозного усилия частично перекрывает поток жидкости, и задние колёса не блокируются.

Безусловно, в идеальной обстановке (сухой асфальт, прямая дорога, исправная тормозная система и ходовая часть) регулятор тормозных усилий отменно выполняет свою работу. Но такие условия встречаются далеко не всегда.

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

Признаки неисправности регулятора тормозных усилий

«Колдун», как элемент тормозной системы, имеет ряд признаков неисправности, проявляющих себя при экстренном торможении. Рассмотрим первые симптомы, позывающие к проверке регулятора:

• При резком торможении автомобиль уводит в сторону.
• Снижение эффективности торможения (по ощущениям).
• «Подпрыгивание» и дёргание автомобиля при торможении.

В таких случаях необходимо выполнить проверку не только «колдуна», но и других узлов тормозной системы и ходовой части. Но, поскольку речь идёт о регуляторе тормозных усилий на ВАЗ, мы будем рассматривать именно этот механизм

Установив автомобиль на подъёмник, обратите внимание на регулятор. Самым распространённым признаком его неисправности является наличие подтёков тормозной жидкости

При любой неисправности лучшим решением будет замена колдуна. Но, если вы всё же решились на ремонт регулятора тормозных усилий, то ниже мы подготовили краткую инструкцию по этому действию.

Ремонт колдуна

Для того чтобы отремонтировать регулятор тормозных усилий, необходимо выполнить ряд действий:

Спасибо за подписку!

• Демонтаж. Снимаем весь узел, использую ключи на 10 и 13. Откручиваются тормозные трубки, сливается тормозная жидкость и в трубки устанавливаются заглушки. Далее снимается корпус «колдуна», который крепится к днищу двумя гайками.
• Диагностика и замена деталей «колдуна». Внимательно изучите поверхность «Колдуна». При необходимости замените неисправные детали (уплотнительные резинки), используя ремкомплект. Закисший поршень ремонту не подлежит и требует полной замены узла.
• Установка колдуна. Соберите и отрегулируйте деталь в обратной последовательности и прокачайте тормозную систему. Долейте тормозную жидкость.

Ремонт этого узла – довольно сомнительное решение. Поэтому настоятельно рекомендуем при любой неисправности выполнять такое действие, как замена регулятора тормозных усилий.

Регулировка тормозных усилий Лада Веста

Принцип работы системы, регулирующей и распределяющей  давление тормозной жидкости на автомобилях Lada Vesta, в корне отличается от предыдущих моделей, и в нём нет никакого «колдовства». Регулятор давления тормозов Лада Веста напрямую связан с системой ABS и регулируется электронным методом в зависимости от скоростей каждого из колёс.

Блок управления ABS передаёт сигналы с датчиков скорости и анализирует обстановку. Система «понимает» любые заносы и позволяет распределять тормозное усилие с максимальной эффективностью. Давлением управляют клапаны гидравлического блока антиблокировочной системы, и нет никакой необходимости в использовании «колдовства». К тому же электроника сама определяет все неисправности и сообщает о них водителю с помощью специальной лампы на приборной панели.

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

• Замена регулятора давления тормозов
• Для снятия регулятора совместно с кронштейном
• Для снятия регулятора без кронштейна
• Разборка регулятора давления тормозов
• Дополнительный видео-ролик

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Источник

Какую жидкость выбрать

В технической документации подробно описаны рекомендации о том, какую тормозную жидкость заливать в ВАЗ 2114. Однако многие автомобилисты выбирают продукт индивидуально для себя. Некоторые предпочитают ДОТ от Bosh, другие от Ferodo или TRW. На выбор предоставлено множество марок производителей имеющих разные технические свойства. Если рекомендованный продукт вас чем-то не устраивает, то можно обратиться за помощью на станцию сервисного обслуживания. Там вам подробно опишут плюсы и минусы всех известных марок. В нашем случае рекомендован DOT-4 синтетический. Это отличная тормозная жидкость для ваз 2114.

При выборе можно обратить внимание на технические свойства продукта. Лучшие образцы должны иметь высокие показатели в следующих параметрах:

• Температура кипения;
• Вязкость;
• Антикоррозийность.

Чем выше эти параметры, тем лучше. Выбирайте с умом.

Как отрегулировать колдун на ваз 2114 — Школа авторемонта

1. Зачем нужен
2. Как работает
3. Неисправности
4. Настройка
5. Замена
6. Проверка

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.

Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью.

Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Таким способом осуществляется стабилизация траектории движения.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Обязательно почитайте

Самостоятельная развальцовка трубок

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.

Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Регулятор давления тормозов, или как работает колдун на автомобилях ваз — Автобаза Ремонт

13.05.2019

Добро пожаловать!Слышали где ни будь о такой вещи под названием «Регулятор давления задних тормозов»? Его ещё в сокращённом виде называют просто «Регулятор давления тормозов»! Но и это у него ещё не последнее название, так как его у него есть ещё одно название которое встречается гораздо чаще и которое пришло к нему из народа, а звучит оно просто «Колдун».

Регулятор давления задних тормозов (колдун)

Имя: СергейРег.: 10.09.2010Сообщений: 72Откуда: ТольяттиВозраст: 51Авто: ВАЗ 212180 2002г.в.

Имя: ЯрославРег.: 21.03.2012Тем / Сообщений: 3 / 8252Откуда: ТаганрогВозраст: 30Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Рег.: 09.06.2009Сообщений: 683Откуда: ВоронежВозраст: 41Авто: Kia Sorento (2007, 2.5d AT), ВАЗ-21214 (дек. 2003 г.)

Имя: СергейРег.: 10.09.2010Сообщений: 72Откуда: ТольяттиВозраст: 51Авто: ВАЗ 212180 2002г.в.

Рег.: 21.12.2012Сообщений: 427Откуда: г.ВоронежВозраст: 56Авто: Сюзюка ГрандВитара V6 2,5л

Рег.: 18.05.2012Сообщений: 42Откуда: РязаньВозраст: 60Авто: 2131М апрель 2012

Имя: ЯрославРег.: 21.03.2012Тем / Сообщений: 3 / 8252Откуда: ТаганрогВозраст: 30Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Рег.: 18.05.2012Сообщений: 42Откуда: РязаньВозраст: 60Авто: 2131М апрель 2012

Имя: ЯрославРег.: 21.03.2012Тем / Сообщений: 3 / 8252Откуда: ТаганрогВозраст: 30Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Имя: СергейРег.: 07.05.2012Сообщений: 236Откуда: Россия, ЯрославльВозраст: 42Авто: ВАЗ2131 LADA 4×4 Е-газ ЕВРО-3, 2011 г.в.

Имя: АлексейРег.: 05.03.2005Тем / Сообщений: 96 / 4672Откуда: Москва, САОВозраст: 41Авто: Шнива 2016 г.в. 100 ткм

Имя: СергейРег.: 07.05.2012Сообщений: 236Откуда: Россия, ЯрославльВозраст: 42Авто: ВАЗ2131 LADA 4×4 Е-газ ЕВРО-3, 2011 г.в.

Рег.: 22.12.2008Сообщений: 1713Откуда: 1Авто: 1

кто нибудь пробовал ограничительные клапана тормозных сил с иномарок вместо колдуна? может есть подходящий?

Я устал от колдовства. как зима так при медленном торможении зад норовит в юз..

Рег.: 15.10.2006Тем / Сообщений: 5 / 5013Откуда: kolomnaВозраст: 46Авто: 21213 98г.в. 1875см3 48мм разрезная шестерня мегасолекс нулефильтр prosport автоматический октан корректор АСТРО-ПЕНЗА

нет не подходит! и идея установки вообще идиотская. . ставят её на седаны по двум причинам.вместо абс точнее на машмнах без абс вместо колдуна — он на них не предусмотрен. при установке дисков назад опятьже на переходных иоделях.

на НИВЕ лучше вообще убрать задние тормоза чем непонятным способом в них лезть.

20.7. Снятие вакуумного усилителя тормозов и регулировка свободного хода педали тормоза

Чтобы воздух не попал в гидравлическую систему тормозов, тормозные трубки от главного цилиндра не отсоединяем. Отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов (см. Снятие главного тормозного цилиндра).

Снимаем цилиндр со шпилек и отводим его вниз, осторожно изгибая тормозные трубки так, чтобы не повредить их

Вынимаем обратный клапан из резинового уплотнителя в отверстии корпуса усилителя.

В салоне поддеваем отверткой стопорную шайбу пальца крепления толкателя вакуумного усилителя к тормозной педали. (Кожухи рулевой колонки для наглядности сняты).

Снимаем стопорную шайбу…

…и вынимаем палец крепления толкателя к педали.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейнов вакуумного усилителя и педального узла к щитку передка кузова.

Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель в сборе с кронштейном из моторного отсека.

Снимаем резиновую прокладку,…

…стакан уплотнителя…

…и уплотнитель.

Головкой «на 17» отворачиваем две гайки крепления вакуумного усилителя к кронштейну.

Разъединяем кронштейн и усилитель.

Устанавливаем вакуумный усилитель тормозов в обратной последовательности. При установке обратного клапана смачиваем его и уплотнитель проникающей жидкостью типа WD-40.

Выступание головки регулировочного болта вакуумного усилителя относительно плоскости крепления фланца главного тормозного цилиндра должно составлять 1,25–0,2 мм. (Главный тормозной цилиндр для наглядности снят.)

Для регулировки выступания головки болта придерживаем пассатижами конец штока, а ключом «на 7» вращаем болт.

При неработающем двигателе регулируем свободный ход педали тормоза.

Для этого в салоне ключом «на 19» ослабляем контргайку выключателя стоп-сигнала, придерживая его ключом «на 14».

Вращая выключатель стоп–сигнала (при отсоединенных проводах), устанавливаем его так, чтобы его буфер упирался в упор педали, а свободный ход педали составлял 3–5 мм. В этом положении затягиваем контргайку. Для снятия выключателя стоп-сигнала…

…отсоединяем от него провода,…

…ключом «на 19» отворачиваем буфер …

…и снимаем его.

Ослабив контргайку,…

…ключом «на 14» выворачиваем выключатель стоп-сигнала из кронштейна педального узла…

…и вынимаем выключатель.

Устанавливаем выключатель стоп-сигнала в обратной последовательности и регулируем свободный ход педали.

Как прокачать тормозную систему на ВАЗ 2113-ВАЗ 2115?

Примечание! Прокачка тормозов осуществляется на автомобиле с помощником, хотя можно и без него но это будет сложнее, да и сама статья написана на прокачку системы только лишь с помощником!

На автомобилях семейства Самара 2, прокачку системы обязательно нужно заменять в последовательности, а именно сперва заднее правое колесо, затем переднее левое, после чего заднее левое и только после этого переднее правое, в общем по диагонали начиная сперва с заднего колеса!

1) В самом начале операции отройте капот у автомобиля и после отверните рукой крышку бачка в котором находится тормозная жидкость. (Местонахождение этой крышки указано стрелкой на фото ниже, но только она вывернута)

2) Затем если есть возможность возьмите тормозную жидкость обязательно той же марки, и долейте её до отметки MAX в тот самый бачок, а если у вас была куплена новая жидкость и вы решили её заменить, тогда более подробную информацию по замене тормозной жидкости, смотрите в статье: «Замена жидкости тормозов на ВАЗ»

(Кстати в этой статье на которую дана ссылка, в самом низу будет рубрика « Важно! », обязательно прочтите её там много чего сказано интересного). 3) Следом на заднем правом колесе, разыщите небольшой колпачок который закрывает штуцер для прокачки, а после того как данный колпачок будет найдет, снимите его и очистите от грязи. 3) Следом на заднем правом колесе, разыщите небольшой колпачок который закрывает штуцер для прокачки, а после того как данный колпачок будет найдет, снимите его и очистите от грязи

3) Следом на заднем правом колесе, разыщите небольшой колпачок который закрывает штуцер для прокачки, а после того как данный колпачок будет найдет, снимите его и очистите от грязи.

4) После того как данный колпачок будет снят со штуцера, возьмите в руки заранее подготовленный шланг и оденьте одним концом его на штуцер, а другим опустите в прозрачную лучше всего пластмассовую бутылку. (Если вы не поняли про шланг и бутылку, тогда пример со шлангом и с этой самой бутылкой, см. на фото ниже в пункте «6»)

Примечание! Бутылка в которую вы будете опускать шланг, должна обязательно быть наполнена тормозной жидкостью и кончик шланга должен находится обязательно в этой самой жидкости!

5) Затем когда всё будет сделано, скажите своему помощнику чтобы он сел за руль вашего автомобиля и после чего пусть он плавно нажмёт раз 7-8 на тормозную педаль и в самом конце то есть когда он будет нажимать последний восьмой раз, пусть он данную педаль оставит до упора нажатой.

6) А вы в это время, начните при помощи гаечного ключа аккуратно отворачивать прокачной штуцер, но отворачивать его полностью ни в коем случае не надо, его нужно просто немного ослабить на оборота 2-3 и после чего вы должны увидеть как в бутылку пойдёт тормозная жидкость.

Примечание! Ждите и внимательно смотрите за тем как стекает тормозная жидкость, в ней кстати будут видны те самые пузырьки воздуха которые ни в коем случае в системе не должны присутствовать, так вот продолжайте сливать жидкость из системы до того пока в бутылки не прекратится выделение пузырьков, а когда выделение пузырьков прекратиться тогда заворачивайте штуцер до упора и только после этого пусть ваш помощник уберёт ногу с педали!

Обязательно в то время пока будет сливаться жидкость следите за её уровнем в бачке, ни в коем случае не допускайте падения этого уровня до нуля, а иначе воздух попадёт в систему и прокачку тормозов вам придётся начать сначала, поэтому всегда поглядывайте за жидкостью и по возможности доливайте!

7) После того как у вас заднее правое колесо будет прокачено, точно такую же операцию проделайте с левым переднем, тот самый штуцер на передних колёсах располагается чуть по другому, более подробно смотрите на фото ниже:

Примечание! Когда данный контур будет прокачен, переходите к прокачке следующего контура то есть заднее левое колесо и после чего переднее правое!

Дополнительный видео-ролик: Чтобы вам было более понятно о том как прокачать тормоза, мы для вас подготовили видео-ролике чуть ниже, в нём собраны кучу отличных советов которые вам пригодятся в жизни, но данный ролик как вы уже увидели из названия направлен лишь на автомобили девятого семейства, но он так же относится и к автомобилям семейства Самара 2 так как тормозная система у этих двух автомобилей практически идентична!

Одна из самых загадочных, но не менее важных деталей автомобиля — регулятор тормозных усилий (колдун ваз 2114).

Важность этой детали состоит в том, что она регулирует поведение автомобиля при различных условиях торможения. При корректной работе регулятора, уменьшается тормозной путь, предотвращаются заносы и движения юзом
