Сцепление: как оно работает, и какие у него особенности

В чем отличие и преимущества DSG-6 с «мокрым» сцеплением от DSG-7 c «сухим» сцеплением

Обычно автолюбители, присматривая новый автомобиль, интересуются мотором, трансмиссией, комплектацией и прочими характеристиками. Причем мощность двигателя, разновидность коробки передач учитывают в первую очередь. Многие, услышав всего одно слово «DSG», готовы в корень поменять принятое решение даже при условии, что автомобиль в целом понравился и устраивает в плане цены. За преселективной коробкой несправедливо закрепилось звание ненадежного агрегата. И вина в этом DSG-7 DQ200 с «сухим» сцеплением, который оказался очень проблемным на практике. Но грести под одну гребенку преселективные коробки – как минимум неправильно. Как делят автоматические коробки на несколько разновидностей, так и преселективы следует различать и в плане конструкции, и в плане надежности.

DSG-7 DQ200 с «сухими» сцеплением

Этот агрегат представили в 2006 году, когда конструктор узла в лице компании LuK заявил о начале производства 7-ступенчатого преселектива. В VAG приняли решение все малолитражные модели авто оснастить именно этой коробкой. Причин на это было немало – гораздо меньший вес агрегата в сборе (разница в 20 килограмм), способность «переваривать» 250 Нм крутящего момента. В преселективной DSG-7 DQ200 контур мехатроника и коробки не связан между собой. То есть, здесь две рабочие технические жидкости – одна циркулирует по коробке, другая по мехатронику. Вот почему в картер агрегата достаточно залить 1.7 л масла для нормальной работы. Сама коробка – чистая механика, в которой нет «мозгов». Что отличает DSG-7 DQ200 от «собрата», так это полностью другая конструкция. Здесь блок с шестеренками, вилками, дифференциалом и прочими механизмами находится в отдельности от мехатроника. Сцепление дисковое, как на механике.

Наиболее проблемное место 7-ступенчатого преселектива – мехатроник. В DSG-7 DQ200 он крепится к блоку коробки и подсоединяется через разъемы. Его поломка или окончательный выход из строя ведет к серьёзным проблемам

Внутри установлен насос и гидроаккумулятор. Рабочее давление – примерно 60 бар (для сравнения «шестерка» работает под давление 7-8 бар в сумме). Блок с помощью электронных соленоидов способен открывать, закрывать и перемещать вилки, выжимать сцепление за счет давления, сосредоточенного в гидроаккумуляторе. Основные неисправности с агрегатом возникают в тот момент, когда через отверстия или уплотнители начинает просачиваться масло. В таком случае насос начинает постоянно работать, причем на износ.

Как результат – перегревается плата, выгорает дорожка или физически ломается соленоид. Все эти проблемы свойственны исключительно DSG-7 DQ200 и никакого отношения к DSG-6 DQ250 не имеют. Еще одно отличие – «сухое» сцепление. Здесь нет как таковой масляной ванны, как в 6-ступенчатом агрегате, но это не значит, что коробка совсем не требует смазочного материала. Нет, масло следует изредка менять, хотя надежность и продолжительность работы DSG-7 DQ200 в меньше мере зависит от качества технической жидкости.

Ведущий диск с витыми пружинами однодискового сцепления

На рис. 6. «Конструкция однодискового сцепления с витыми пружинами» показана устаревшая конструкция сцепления с витыми пружинами, которая больше не используется на современных легковых автомобилях.Нажимные витые пружины (3) в направляющих стаканах (2) из листового металла встроены в кожух ведущего диска (1) и предназначены для прижима нажимного диска (4) к ведомому диску сцепления (6).

Таким образом, ведомый диск, зажатый между нажимным диском и маховиком (5), передает крутящий момент с коленчатого вала двигателя на первичный вал коробки передач (8).

В отличие от диафрагменного сцепления, в этой конструкции выключение сцепления осуществляется с помощью рычагов смещения нажимного диска (9).
Кроме этого, в процессе отведения нажимного диска приходится преодолевать сопротивление нажимных пружин. В результате, по сравнению с диафрагменным сцеплением, в данном случае механизм выключения сцепления должен развивать большее усилие. Другими серьезными недостатками, которые в итоге привели к победе диафрагменного сцепления, стали большая конструктивная высота ведущего диска в сборе, более высокая чувствительность к частоте вращения, а также более значительные механические нагрузки из-за обилия отдельных деталей.

В конструкции транспортных средств промышленного назначения пока еще можно встретить сцепление с витыми пружинами (рис. 7. «Стандартный ведущий диск сцепления с витыми пружинами и чугунным кожухом для транспортных средств промышленного назначения«), хотя и тут отчетливо прослеживается тенденция к переходу на диафрагменные сцепления.

Сцепление этого типа может иметь диаметр от 250 мм до 420 мм и формировать усилие прижима до 20 000 Н, которое передается с помощью множества витых пружин осевого расположения.

Благодаря различиям в используемых пружинах можно без труда обеспечить требуемое усилие прижима для соответствующего типа сцепления.

Пример HTML-страницы

Кожух ведущего диска сцепления промышленных транспортных средств выполнен из чугуна. Рычаги смещения нажимного диска, обеспечивающие выключение сцепления в этой конструкции, изготовлены преимущественно методом штамповки, закалены и установлены на игольчатых подшипниках или специальных втулках.

Выключение сцепления осуществляется, как правило, с помощью выжимного подшипника, который воздействует на упоры рычагов смещения нажимного диска.

Муфта сцепления: назначение,виды,неисправности,фото,видео.

Слово муфта пришло к нам из немецкого и голландского языков. В немецком – это Muffe, а по-голландски – mouwtje. В русском языке, как, впрочем, и в тех, откуда оно было заимствовано, слово употребляется в нескольких значениях. В интересующей нас области под муфтой понимается специальный привод в машинах и механизмах, который передает вращательное движение (момент) с одного вала на другой, соосно расположенный с первым.

МУФТ СЦЕПЛЕНИЯ

Муфта сцепления в автомобиле предназначается для обеспечения возможности переключения режимов движения на ходу и плавного трогания с места. С помощью муфты осуществляется кратковременное разъединение двигателя и трансмиссии автомобиля, то есть прекращение плотного соприкосновения ведущих и ведомых дисков механизма сцепления.

Таким образом, муфта – это деталь общего механизма, единого блока сцепления. Зачастую два этих слова употребляются как синонимы, например: «муфту выжми» или «выжми сцепление».

Помимо автомобилей и тракторов различных типов, муфты устанавливаются на мотоблоках, бензопилах, стационарных станках с переменными режимами вращения основного вала.

ВИДЫ МУФТ СЦЕПЛЕНИЯ

Конструкция муфты сцепления не является однотипной, а на каждой модели авто этот узел имеет определенные отличия. Тем не менее, можно выделить определенные сходства в конструкции муфт легкового автомобиля. Неизменными элементами каждой из них являются:

маховик;
картер;
центральный болт крепления кожуха;
диски;
первичный вал коробки;
вилка с центральной нажимной пружиной.

По существующей в настоящее время классификации, все они делятся на одно- и многодисковые, причем последние для транспортных средств применяются относительно редко. Привод у муфты может также отличаться:

механический;
гидравлический;
комбинированный.

Отдельно можно упомянуть электромагнитные муфты, которые можно встретить на тепловозах, на определенных станках – для автомобиля такие не актуальны. Можно выделить и условия эксплуатации – сухие и влажные муфты. Для инструмента, оснащенного двигателем внутреннего сгорания может использоваться и центробежная муфта сцепления, которая в автоматическом режиме соединяет и разъединяет валы, достигая заданной конструкцией скорости оборотов вала.

Конструктивные особенности и принцип работы

Механическое сцепление делает свою работу, используя силы трения.
Гидравлический тип соединения вала мотора с валом коробки происходит благодаря потоку жидкости.
Электромагнитный тип работает за счёт магнитного поля.

Рассмотрим отдельно каждый вид сцепления и его приводы.

Механическое

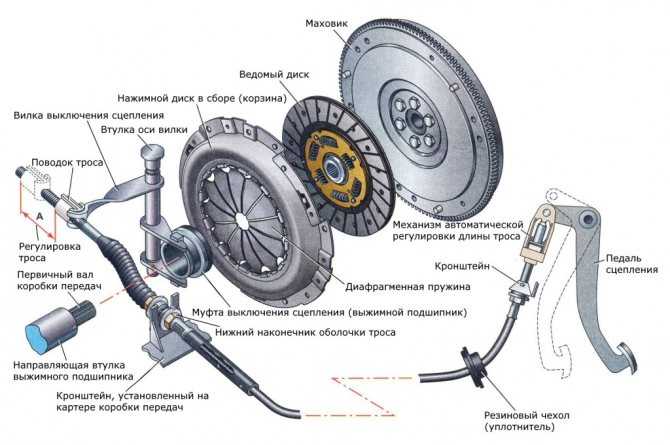

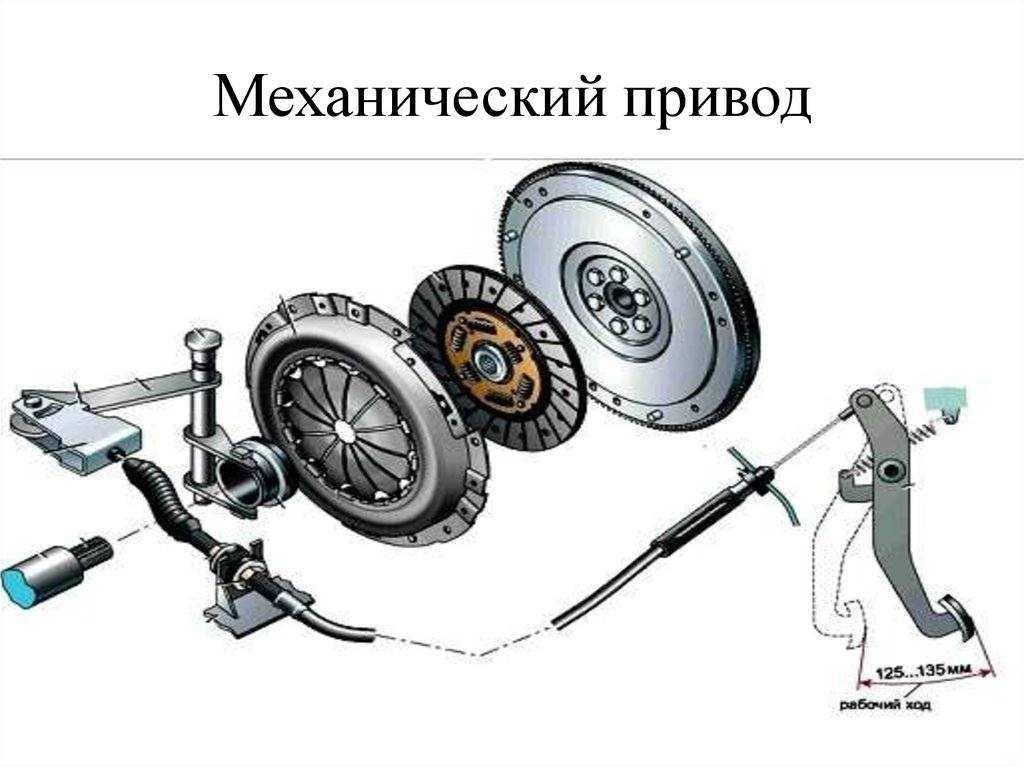

Сцепление с механическим приводом

Структура механического сцепления обычно представляет собой один и более фрикционных дисков, которые сжаты с маховиком или между собой пружинами. Привод механического сцепления осуществляется по средствам троса.

Маховик болтами крепится к коленвалу мотора. Он используется в качестве ведущего диска.

Сейчас распространено использование двухмассового маховика, который стабилизирует крутящие нагрузки на вал. Обе части его соединяются одна с другой пружинами.

Корзина бывает нажимного (лепестки сдвигаются внутрь, к маховику) и вытяжного вида (например, на некоторых французских моделях). Для каждого вида применяется свой выжимной подшипник. Крепление корзины к маховику производится болтами.

Ведомый диск входит в шлицы вала коробки и способен по ним смещаться. Дисковые демпферные пружины выполняют функцию сглаживания колебаний в момент переключения передач.

Фрикционные накладки крепятся заклепками к основанию ведомого диска. Выполнены они из композитного вещества: чаще — из кевларовых нитей или углеродного волокна, иногда – из керамики. Особо прочные – это металлокерамические накладки. Они рассчитаны выдерживать температуру вплоть до 600°С кратковременно.

Выжимной подшипник закреплен на защитном кожухе и имеет выжимную площадку. Находится на первичном вале.

Принцип работы

К коленвалу двигателя крепится маховик и выполняет функцию ведущего диска. Кроме этого есть «корзина» (т.е. нажимной диск) и ведомый диск (с фрикционными накладками). «Корзина» придавливает ведомый диск к маховику, что способствует передаче крутящего момента к коробке передач от мотора.

Нажимной диск имеет круглую форму с лучевым основанием и плотно соединен с маховиком. На нем находятся выжимные пружины лепесткового типа, которые взаимодействуют с прижимной площадкой. Размер площадки соответствуют диаметру маховика. Между площадкой и маховиком размещен ведомый диск. Выжимной подшипник давит на выжимные пружины по центру выжимного диска. Движение от надавливания на педаль сцепления переходит через трос далее на выжимную вилку, а она уже смещает выжимной подшипник. По центру диска подшипник давит на выжимные пружины. В итоге площадка выходит с зацепления с ведомым диском.

Особенности некоторых видов

Автоматические КПП чаще всего имеют влажное (иногда, сухое) сцепление многодискового типа. Исходное движение задает не педаль, а актуатор (сервопривод).

Актуаторы бывают электрические (управляющий электронный блок и шаговый двигатель) и гидравлические (гидрораспределитель и исполнительный гидроцилиндр).

Принцип работы. При достижении заданных оборотов вращения двигателя управляющий блок отсылает сигнал на сервопривод. Тот срабатывает и отсоединяет вал двигателя от вала коробки, используя передаточный механизм. После определения автоматикой необходимой передачи выполняется переключение.

Роботизированные КПП работают от электроприводов. Среди них имеются виды с 2-мя сцеплениями, которые включаются поочередно.

Принцип работы. Когда обороты мотора возрастают, в распределителе начинает увеличиваться давление масла. При заданном значении давления распределитель направляет это давление на актуатор, который запускает весь процесс. Давление приходит к исходному значению после переключения передачи, и двигатель вновь начинает крутить вал коробки.

Вариаторы существуют: цепные, тороидальные, клиноременные. Клиноременные популярны больше других. При росте оборотов мотора сходятся «щеки» шкива под влиянием центробежной силы, натягивая ремень. Ремень приводит в движение ведомый шкив.

Керамическое сцепление служит для высоких нагрузок, поэтому используется в гоночных автомобилях и тяжелых грузовиках. Для легкового транспорта оно не оправдано, так как происходит быстрое схватывание крутящего момента мотора.

Электромагнитное порошковое сцепление можно было встретить на определенных моделях автомобилей с ручным управлением. Суть его заключалась в том, что порошок, находящийся между дисками принимал требуемую жесткость тогда, когда подавалось напряжение на обмотку электромагнита. В итоге диски получали сцепление между собой, и вал мотора начинал крутить вал коробки передач. Не получило распространения из-за очень маленького ресурса.

Кулачковые КПП применяются в гоночных машинах. При этом педаль сцепления нужна только на старте. Далее она не участвует в переключении передач.

Диагностика неисправностей сцепления

Проверить работоспособность муфты можно простыми и надёжными народными методами. Естественно речь идет не о разборке всего механизма, а о том, как самостоятельно проверить сцепление и на основе данных принимать решение о необходимости глубокой диагностики с последующим демонтажем.

«Ведет» сцепление

В случае, когда при нажатии на педаль сцепления диски полностью не разошлись, говорят сцепление «повело». Это значит, что они имеют какой-то контакт, соответственно муфта полностью не выключено. Опытные автовладельцы знают, как проверяется механизм на полное отключение.

Диагностика довольно проста. Для этого на малых оборотах при полностью выжатой педали включается первая передача. Если такое действие произвелось легко и не сопровождалось посторонними шумами – выключение произошло полностью. В случае затруднения переключения, которое дополнительно вызвало шум шестерен – значит «ведет».

Для устранения причин потребуется:

отрегулировать привода;
очистить и смазать шлицы;
отремонтировать или заменить ведомый диск;
замена фрикционных накладок.

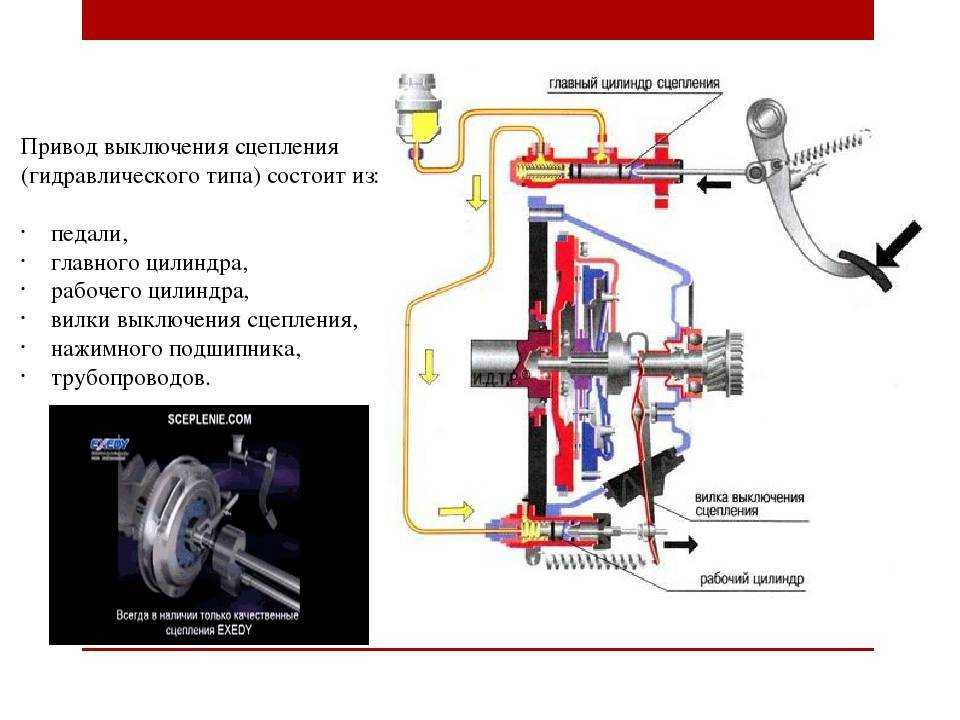

Любой механизм рано или поздно приходится менять. В системе с гидравлическим приводом потребуется прокачка ее для удаления случайно попавшего воздуха, проверка плотности соединений и целостности патрубков. Если потребуется – поменять детали, которые вышли из строя (например, главный либо рабочий цилиндр в случае утечки жидкости).

Сцепление «пробуксовывает»

Если при движении Вы услышали запах горелого масла, а на подъемах машина стала заметно терять скорость, да и вообще значительно ухудшилась динамика – то тут не нужна никакая диагностика. Вердикт – сцепление пробуксовывает.

Это говорит о том, что ведущий с ведомым диски при включении сцепляются недостаточно плотно. Есть один очень простой и доступный способ проверки работы механизма. Для этого потребуется:

поставить авто на ручной тормоз и запустить мотор;
выжать педаль сцепления и включить передачу;
плавно нажать на педаль газа, а затем также плавно отпускать муфту.

Двигатель должен заглохнуть. В противном случае муфта пробуксовывает. Устранить дефекты можно отрегулировав привода и заменив накладки. Трущиеся детали, на которые попало масло, следует тщательно очистить растворителем (например, уайт-спиритом). Затем определить причину попадания смазки на механизм и устранить ее.

Проверка износа механизмов сцепления

Проверка степени износа ведомого диска также довольно простое занятие, которое подскажет пора менять сцепление или еще нет. Для этого нужно запустить мотор и включить первую передачу. Затем попробовать тронуться с места без подгазовки. Это поможет понять в каком состоянии находится диск муфты:

сцепление «хватается» в самом начале – диск в отличном состоянии, механизм полностью исправен;
Сцепление «хватает» примерно в середине – диск износился наполовину или требуется его регулировка;
Сцепление «схватывается» только на конце хода педали – диск необходимо заменить.

В некоторых случаях диск еще не полностью изношен, а нормальная работы муфты возвращается простой регулировкой соответствующих гаек.

Виды сцепления (классификация)

Принцип действия сцепления сухого типа основан на силе трения, которая возникает при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Эта сила создаёт жесткую связь двигателя с коробкой переключения передач.

Самым распространённым видом сцепления является сухое однодисковое. Оно используется на основной массе автомобилей с механической коробкой переключения передач. Сцепление мокрого типа создаёт работу трущихся поверхностей в масляной ванне и обеспечивает более плавное соприкосновения дисков; охлаждение за счёт циркуляции жидкости и передачу бо́льшего крутящего момента на трансмиссию. Сцепление мокрого типа применяется на современных роботизированных коробках переключения передач и является более дорогим и сложным в производстве, чем сцепление сухого типа.

В целом, классификация сцепления включает в себя следующие его типы:

по способу управления — с механическим, гидравлическим, электрическим или комбинированным приводом (к примеру, гидромеханическим);
по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) и мокрое (работающее в масляной ванне);
по режиму включения – постоянно либо не постоянно замкнутое;
по количеству ведомых дисков – одно-, двух- или многодисковое;
по типу и расположению нажимных пружин – несколько цилиндрических пружин размещены по периферии нажимного диска и с центральной диафрагменной пружиной.
по числу потоков передач крутящего момента – одно- либо двухпоточные.

Как происходит старт на подъеме

Даже на автомобиле без ручного тормоза можно использовать технику сцепления для начала движения в гору на подъеме. Старт начинается с изначально выжатыми педалями тормоза и тормоза при работающем двигателе. Дальше педаль сцепления слегка отпускается до того момента, как произойдет зацеп диска с трансмиссией. Он ощущается ногой, возникает чувство, будто двигатель «дрожит», автомобиль в этот момент не покатиться назад, даже если отпустить педаль тормоз. Частично действующее сцепление выполняет роль тормоза. Дальше необходимо нажать на педаль газа, чтобы машина начала движение.

Эффект торможения с частично выжатым сцеплением возникает в результате эффекта баланса сил. Если баланс сил идеален, машина остается неподвижной. Статичность колес транспортного средства обеспечивается другим балансом сил. Между силой двигателя, которая толкает машину вперед, и статической силой трения. Когда водитель частично отпускает педаль сцепления, и ощущает зацеп, неосознанно происходит приведение всех этих сил к балансу. В результате полуотпущенное сцепление действует в качестве тормоза. Но следует помнить, что сила трения между соприкасающимися поверхностями приводит к интенсивному износу фрикционных материалов на диске сцепления.

Составные части.

Диск сцепления.

С вами был

Палец вверх, подписка — неоценимая поддержка нашего труда.

Возможные неисправности двухдискового сцепления

При побуксовке, когда отпущена полностью педаль сцепления, диски проскальзывают один относительно другого и в значительной степени нагреваются. Стальной ведомый диск может покоробиться, а чугунный маховик и нажимные диски – потрескаться. Фрикционные накладки на дисках при этом изнашиваются и обгорают. Проявляется пробуксовка вначале на высоких передачах: несмотря на увеличение оборотов мотора, скорость машины не растёт. Если не отремонтировать, то данный процесс начинает прогрессировать, в дальнейшем даже на первой передаче автомобиль не может тронуться с места.

Основная причина пробуксовки – это маленький свободный ход педали сцепления. Обыкновенно он составляет 15-25 мм от крайнего верхнего положения педали до положения, когда выжимной подшипник начинает нажимать рычаги выключения или на диафрагменную пружину. Нужно восстановить свободный ход педали сцепления регулировкой.

Если же причина – в ведомом диске, то это сразу будет видно, в форме деформаций и механических дефектов на нём. Когда фрикционные накладки изношены очень сильно, и подрегулировать свободный ход не получается, то необходимо заменить накладки, либо весь ведомый диск.

Менее распространённые причины пробуксовки состоят в замасливании накладок, а также в ослаблении нажимных пружин (возможно, случился отпуск стали при перегреве сцепления).

Сцепление ведёт, или не полностью выключается.

Неполное выключение сцепления появляется таким образом: при включении передачи, когда машина неподвижна, слышится хруст шестерёнок. Это ведёт к износу коробки переключения передач. А наиболее вероятной причиной является увеличенный свободный ход педали сцепления.

Также это может произойти при деформации выжимных рычагов; или когда выжимной подшипник заедает – не передвигается вместе с нажимной муфтой. Есть вероятность, что ведомый диск сцепления не передвигается по шлицам (при загустении или загрязнении консистентной смазки).

Первичный вал КПП вставлен в шарикоподшипник, который расположен в углублении маховика, и «ведение» сцепления может быть связано с неисправностью этого подшипника. В двухдисковом сцеплении такая проблема обычно появляется из-за замасливания и последующего склеивания дисков ведомых и нажимных.

Происходят рывки при включении сцепления

Когда, несмотря на плавное отпускание педали сцепления автомобиль трогается с места рывками, это говорит о повреждении фрикционных накладок; о том, что ведомый диск покороблен, либо сломались демпферные пружины, либо износились фрикционные шайбы.

Ведомый диск может заедать при передвижении по шлицам первичного вала КПП. Возможно также заедание нажимной муфты или разрушение выжимного подшипника.

Если воздух попадает в гидравлический привод выключения сцепления, возможно «проваливание» педали, и, как следствие – неполное выключение сцепления. В этом случае надо удалить пузырьки воздуха с частью тормозной жидкости (прокачать сцепление), и долить новой.

Если привод тросовый, то обрыв троса может стать причиной поломки сцепления. Когда педаль сцепления не возвращается в первоначальное положение – отсоединилась возвратная пружина.

Ресурс сцепления

Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.

Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.

Каким бывает устройство

Выделяют два основных вида механизмов. Это однодисковое и двухдисковое устройство. Когда приходит в движение педаль сцепления, они ведут себя по-разному.

Как правило, двухдисковый механизм оснащен электроприводом, что полностью исключает педаль из списка деталей данного устройства. Этими качествами обладают роботизированные трансмиссии.

Механизм сцепления обычного автомобиля работает так, что при однодисковом устройстве даже если в наличии есть мембранная пружина, осуществляется сжатие обоих дисков, которые доходят до маховика. Под первой категорией дисков понимается также периферийное расположение демпфера с его рядом пружин. Обычно такое устройство можно встретить на легковых автомобилях и автобусах.

Сцепление автомобиля в любом случае подразумевает наличие демпфера, иначе весь механизм развалился бы на куски при первом же старте с места. В расположении демпферных устройств есть особенности. Система сцепления помещается в чугунный картер, который находится между двигателем и КПП.

Чтобы вы могли узнать, зачем нужно использовать это устройство, мы постараемся подробно описать весь процесс его работы. Так можно составить правильную схему работы авто. В частности, при строении системы используются разные фрикционные накладки, которые имеют высокие свойства трения.

Преимущества DSG с «мокрым» сцеплением

Еще на заре производства DSG-6 DQ250 автовладельцы часто жаловались на ранний выход из строя дифференциала, на образующуюся в процессе эксплуатации транспортного средства стружку, способную «убить» коробку. Но с 2007-2008 года эти проблемы полностью устранены и на практике встречаются за редким исключением. Преимущества «шестерки» на фоне «семерки» очевидны. Во-первых, это более надежная конструкция сцепления. Даже несмотря на то, что фрикционы со временем изнашиваются, появляется «пыль», одним словом – продукт выработки, спустя 150-200 тыс. км пробега они остаются пригодными, нужно всего лишь заменить масло. Во-вторых, гораздо больший ресурс за счет конструктивной простоты: известны случаи прохождения автомобилем 250-300 тыс. км с DSG-6 DQ250 фактически без единой серьёзной поломки. В тоже время, производитель заверил ресурс 7-ступенчатого преселектива, равный 300 тыс. км, вот только на практике нужно постараться проехать хотя бы 100-150 тыс. км, чтобы не сломался соленоид или не вышел из строя мехатроник.

Злейший враг DSG-6 DQ250 – чип-тюнинг двигателя. Если вы делаете основной акцент на надежности и ресурсе агрегата, стоит отказаться вообще от любых видов тюнинга мотора. На заводе VAG настраивают программное обеспечение преселектива таким образом, что передаточные числа всегда соответствуют заявленным показателям мощности и крутящего момента ДВС. От возможности «прокачать» движок машины отказывается малая часть автолюбителей, а все потому, что преселектив с «мокрым» сцеплением предназначен для моделей с мощным и, как правило, турбированным движком. Диапазон колоссальный – от 1.4-литровых турбированных агрегатов на 140 сил до 250-сильных V-образных шестерок. Благодаря тюнингу можно с легкостью увеличить мощность на 40-60 лошадей, но даже этого достаточно для того, чтобы уже спустя 40-50 тыс. км пробега коробка DSG-6 DQ250 начала медленно «умирать».

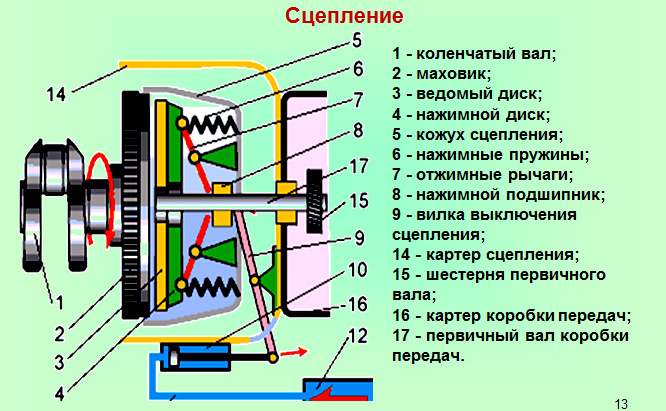

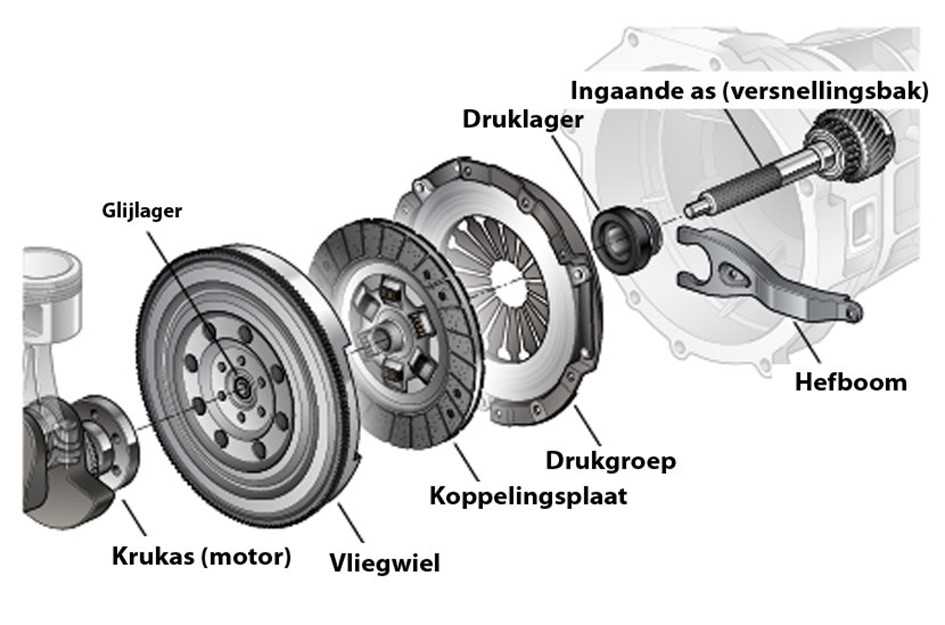

Устройство сцепления

Бывают однодисковое сцепление и двухдисковое. Наиболее популярное — однодисковое.

Оно состоит из:

корзины сцепления;
ведомого диска;
выжимного подшипника;
вилки сцепления;
привода, который бывает или гидравлическим, или механическим, или пневматическим;
педали сцепления в салоне машины.

Принцип работы простыми словами

Водитель нажимает на педаль сцепления. Это действие инструкторы по вождению называют выжать сцепление. Педаль передает силу вилке сцепления, которая воздействует на выжимной подшипник. Черед него сила передается на лепестки корзины.

Корзина отжимает ведомый диск сцепления от маховика, то есть разобщает (разделяет) двигатель и коробку. В этом случае, как бы водитель не нажимал на газ, на коробку никакая сила не передается.

В автомобилях с коробкой робот сцепление есть, но педали нет, потому что не водитель отвечает за выжим сцепления, а исполнительные механизмы робота.

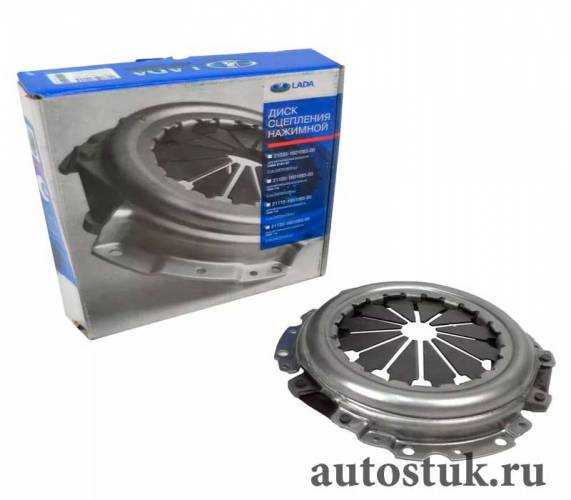

Корзина состоит из:

нажимного диска;
диафрагменной пружины;
кожуха.

Кожух корзины болтами крепится к маховику. Возвратная диафрагменная пружина крепится к корзине и воздействует на выжимной подшипник. Что касается нажимного диска, то он соединяет ведомый диск с маховиком.

При включенном сцеплении, то есть когда педаль не нажата, нажимной диск давит на ведомый диск, а ведомый диск соединен с маховиком.

При выключенном сцеплении, то есть когда педаль нажата, нажимной диск не давит на ведомый диск и коробка не зависит от двигателя. Нажимной диск соединяется с корзиной, вернее с кожухом корзины, пластинчатыми тангенциальными пружинами. После отпускания педали сцепления, пружины возвращаются в исходное положение.

В конструкции сцепления есть еще диафрагменная пружина. Пружина воздействует силой и соединяет диск с маховиком. Чем сильнее прижат диск диск к маховику, тем качественнее передается крутящий момент от коленвала ДВС на коробку.

Внешне диафрагменная пружина похожа на лепестки и крепится к краю кожуха. Во внутренне части кожуха пружина крепится болтами к кожуху. Также бывает конструкция, где пружины крепятся опорными кольцами. Выжимной подшипник давит на конце лепестков снаружи корзины.

Неисправность демпферных пружин диска сцепления. проблемы со сцеплением: учимся определять и устранять

Корзины сцепления бывают двух типов:

Вытяжной.
Нажимной.

Нажимная корзина более распространена из-за простоты конструкции, доказанной надежности.

Вытяжная корзина меньше по размеру. С нажимной корзиной лепестки движутся к маховику, а в вытяжной — от маховика.
