Признаки неисправности сцепления и возможные причины поломки

Причины выхода из строя выжимного подшипника сцепления

Включенная передача плюс долговременное удерживание сцепления чаще всего и приводят к преждевременному разрушению выжимного подшипника. Совершая такую ошибку в пробках, вы, таким образом, подвергаете подшипник большим нагрузкам, которые и сокращают его срок службы. Стоит отметить, что поломки в системе сцепления, чаще всего, преследуют именно новичков, которые только недавно сели за руль и пока не научились правильно эксплуатировать автомобиль.

Среди водителей водится неверное суждение, многие думают, что только при движении машины выжимной подшипник вращается. Это совсем не так, при выжатом сцеплении на обойму подводится привод крутящего момента. Детали быстро изнашиваются именно по причине не правильного использования сцепления.

Встречаются две разновидности подшипников сцепления:

• Шариковые (роликовые), состоящие из механических узлов, которые передают усилие на подшипник благодаря жестокой связке тяг. Данная конструкция также является и самой распространенной;
• Гидравлические – отличаются от шариковых наличием гидравлики, которая облегчает выжим педали сцепления.

Что делать, если начались проблемы со сцеплением

В ходе эксплуатации авто важно прислушиваться к работе его узлов и механизмов. Выявление проблем и неисправностей на ранней стадии поможет избежать более серьезных поломок с дорогостоящим ремонтом

Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей. Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Есть у ремонта сцепления и такой недостаток, как высокая стоимость. Особенно большие расходы в этом случае предстоят владельцам иномарок.

Тем не менее мы хотим привести ряд полезных рекомендаций по решению проблем со сцеплением. Достаточно часто причиной отказа этого механизма является неисправность ведомого диска. Чтобы выполнить ремонт, нужно снять ведомый диск и визуально проверить его на наличие повреждений.

Случается, что передачи КПП не включаются после длительного простоя автомобиля. К такой проблеме приводит «прикисание» ведомого и нажимного дисков или ведомого диска к маховику. При этой неисправности нужно несколько раз выжать педаль сцепления, после чего сделать попытку включения передачи. Если проблема не устранилась, можно попробовать еще один способ. При заглушенном двигателе необходимо выжать педаль, затянуть стояночный тормоз и сделать попытку запуска мотора. Если и после такой процедуры сцепление не заработает, нужно обращаться к специалистам автосервиса.

Привод механизма автомобильного сцепления может быть механическим или гидравлическим. Система может не полностью выключаться из-за недостаточного уровня рабочей жидкости в расширительном бачке или из-за неправильной регулировки привода. Водитель должен периодически проверять уровень жидкости в системе и при необходимости осуществлять ее долив до нужного уровня.

Постоянное снижение уровня тормозной жидкости в расширительном бачке сцепления указывает на наличие проблем с герметичностью элементов гидропривода или на неисправность рабочего цилиндра (РЦС). Кроме того, поломка может быть обусловлена завоздушиванием системы гидропривода. В этом случае нужно удалить из системы воздух путем ее прокачки.

При возможности стоит осмотреть РЦС на наличие потеков, заехав машиной на эстакаду. Такая диагностика особенно полезна в зимнее время, если вы давно не меняли жидкость в системе гидропривода сцепления автомобиля. Тормозная жидкость отличается гигроскопичностью (способностью набирать влагу), поэтому, если ее долго не менять, при сильном морозе она может подмерзать. Специалисты рекомендуют менять жидкости в приводе сцепления и в тормозной системе каждые три года.

Рекомендуем

«10 причин, почему клинят задние тормоза» Подробнее Сцепление может включаться не полностью из-за недостаточной амплитуды хода педали. Чтобы устранить эту проблему, нужно отрегулировать свободный ход педали сцепления. При попадании моторного масла накладки диск сцепления будет проскальзывать. Чтобы устранить пробуксовку механизма, вызванную замасливанием или износом фрикционных накладок ведомого диска, нужно будет заменить или промыть изношенные детали

Замасленные накладки очищают растворителями, но при этом важно устранить причину течи масла

Решить проблему с неполным выключением сцепления можно путем проведения следующих мероприятий:

• регулировки настроек привода сцепления;
• очистки и смазки шлицев;
• установки нового или регулировки старого ведомого шкива;
• установки новых фрикционных накладок.

Как было отмечено выше, устранение неисправностей сцепления требует специальных знаний, навыков и профессионального оборудования. Чтобы гарантированно решить все проблемы с работой этого механизма, следует обратиться к специалистам автосервиса.

Диск сцепления

Существует в народе такие понятия: «Сцепление ведет или буксует» — все это неисправности диска сцепления. Разберем каждое из этих понятий.

Признак

Вы привыкли к своему автомобилю, знаете, как он разгоняется, его скорость, динамику. В один прекрасный день, машина перестает ехать. В том смысле, что ее разгон ухудшился. Вы жмете на газ, обороты двигателя растут, а скорости нет. Это значит, что сцепление «буксует».

Что происходит при этом в механизме? Диски сцепления должны плотно сжиматься друг к другу. Только тогда, весь крутящий момент передается от мотора к колесам. Если сцепление начинает буксовать, значит, ведомый диск перестал плотно прижиматься к ведущему, который находится на маховике коленвала.

Получается проскок между ведущими и ведомыми частями, один диск скользит по другому, еле цепляясь друг за друга. Момент полностью не передается. Вы газуете, обороты растут, но вращение лишь частично передается на первичный вал КПП.

Это происходит из-за:

При этом «зацеп» между дисками минимален, а обороты большие и могут дальше возрастать, пока разгоняете автомобиль. Трение возрастает, растет температура дисков, в салоне можно услышать отчетливый запах тухлых яиц – это палится сцепление.

Как этого избежать?

– Научится правильно пользоваться педалями сцепления и газа. В таком случае происходит плавное смыкание движущихся частей и продлевается жизнь механизма, в частности накладкам на диске.

Что такое спалить сцепление и когда оно начинает гореть

Такой же запах можно почувствовать при неправильном начале движения авто, или старте в гору, когда нет навыков вождения. Диски не успевают плотно сомкнуться, а обороты мотора начинают расти.

Из-за неплотного контакта стираются фрикционные накладки – они начинают гореть. Если этим злоупотреблять, то со временем могут стереться до самых заклепок, полностью. Если не произвести ремонт, то дальнейшая эксплуатация может привести к повреждениям элементов корзины и ее замене.

Как не допустить этого?

– Приобретение начальных навыков вождения, тех, которым учат в автошколе. Чтобы помочь разобраться, как не сжечь сцепление – смотрите видео урок в конце материала.

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились «рывки» с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;
• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

• в коробке передач слышится шум при движении авто;
• передача выключается самопроизвольно;
• смена передач вызывает различные посторонние шумы;
• переключение передач происходит затруднительно.

• Замена вилки сцепления своими руками
• 1. Что собой представляет вилка сцепления, и какую роль она играет в работоспособности трансмиссии автомобиля?
• 2. Как определить неисправность вилки сцепления и выяснить причины их появления?
• 3. Замена вилки сцепления: в чем особенности выполнения работ?

Необходимость в замене вилки сцепления автомобиля возникает не так уж и часто. Однако, если эта, казалось бы, совсем незначительная деталь выходит из строя, движение автомобиля буквально парализуется. Ведь вилка сцепления – это один из важных элементов трансмиссии, и если он не может полноценно выполнять возложенные на него функции, на ведущие колеса от двигателя не будет передаваться крутящий момент и, как следствие, автомобиль не будет ехать. По этой причине, даже такую незначительную поломку приходится устранять максимально оперативно. Благо, сделать это можно в домашних условиях и без помощи специалистов.

Почему буксует сцепление

Если сцепление буксует на высоких оборотах – это не всегда означает дорогостоящий ремонт. Иногда можно все исправить самому, чтобы механизм начал работать без нареканий. Есть явные четыре причины.

Почему при износе фрикционных накладок сцепление буксует? Между заклепками и рабочими агрегатами слишком большое расстояние, по этой причине детали не достают друг до друга. И механизм не может передать крутящийся момент на двигатель.

Износ фрикционов. Если между заклепками и рабочими агрегатами расстояние менее 2 мм, можно самостоятельно отрегулировать при помощи отладки свободного хода педали. Если износ больше, значит, пора менять ведомый диск и накладки.

Масло на фрикционных наладках. Это возможно на наладки попало масло из-за критического количества в КПП или проблем с дренажем маховика. В такой ситуации достаточно почистить накладки от масла. Необходимо их просто протереть керосином, вытереть тряпкой, зачистить шлифовальной бумагой.

Набухшие резиновые компоненты гидропривода. Одна из наиболее распространенных проблем пробуксовки. Чтобы это исправить делается следующее:

1. Снимается главный и рабочий цилиндры;
2. При помощи специальной жидкости на спирту промывается система;
3. Заменяются изношенные набухшие детали;
4. Прочищаются компенсаторные отверстия;
5. После выполнения всех работ заменяется тормозная жидкость, и прокачиваются тормоза.

Нажимные пружины утратили эластичность. Такая неисправность характерна для старых автомобилей, которым более 10 лет. Эластичность нажимных пружин теряется, в результате чего давление на диск будет недостаточным. Для диагностики пружин снимается ведомый диск, и если обнаружилась эта проблема, детали заменяются на новые. В некоторых моделях сцепление меняется полностью.

Устройство гидравлического привода

При таком конструктивном решении усилие передаётся уже другим способом. Схема гидравлического привода не предполагает наличие троса, реализация механизма с данным типом управления немного сложнее и трос заменяет гидравлическая магистраль. Усилие передаётся посредством несжимаемой жидкости, проходящей по магистрали и поскольку гидропривод аналогичен тому, что применяется в тормозной системе, для работы используют ту же жидкость. Устройство сцепления с управлением с помощью гидравлического привода включает следующие элементы:

• Педаль.
• Главный цилиндр, состоящий из поршня с толкателем, резервуара для жидкости и уплотнительных манжет.
• Рабочий цилиндр имеет похожую конструкцию.
• Магистраль, соединяющая цилиндры.
• Бачок с жидкостью.
• Дополнительно цилиндры оснащаются клапанами для отвода воздуха из системы.

Принцип работы достаточно простой и схож с механическим вариантом управления, отличие только в методе передачи усилия. Когда автомобилист жмёт на ножной рычаг в салоне автомашины, поршень главного цилиндра приводится в движение, жидкость сжимается и под давлением перемещается по трубопроводу в рабочий цилиндр, толкая поршень, что задействует вилку выключения сцепления.

Гидравлический привод может быть также оборудован демпфирующим устройством с целью гашения колебаний от взаимодействия выжимного подшипника с деталями выключения сцепления. Пневматические или гидравлические усилители часто используются для грузового транспорта.

Поскольку механизм с гидравлическим приводом является более совершенным и сложным устройством, передающим усилие на дальнее расстояние с высоким КПД, стоимость его выше, при этом он отличается плавностью включения сцепления, что обусловлено сопротивлением перемещению жидкости в элементах конструкции. Среди преимуществ гидропривода также устойчивость к износу деталей, но и ремонт сложнее, чем в случае с механическим устройством.

Механический и гидравлический приводы наделены своими особенностями функционирования, плюсами и минусами применения, при этом устройства этих типов обеспечивают комфорт управления транспортным средством. В легковых машинах жёсткость диафрагменной пружины нажимного диска небольшая, так что водителю не нужно прилагать больших усилий, но на грузовиках узел габаритнее, и чтобы привести в действие корзину, от водителя потребуется большее усилие, поэтому в конструкцию вводят усилители.

По окончанию процедуры, педаль сцепления должна работать нормально, с поршнями также не должно быть проблем

Это крайне важно, так как в некоторых случаях может произойти разбухание разнообразных резиновых элементов, что очень опасно, потому что приводит к отказу всей системы

Признаки неисправности маховика

Если двигатель постоянно глохнет, греется, функция передачи крутящегося момента выполняется только на низких оборотах, происходит сильная вибрация в салоне. Все перечисленные проблемы — это и есть признаки износа маховика сцепления.

Рассмотрим несколько причин замены этой детали

Двухмассовый маховик имеет признаки неисправности в результате перегрева. По причине некорректной эксплуатации, к примеру, пробуксовки возникает перегрев и уменьшения действия смазки. Таким образом, все детали работают в сухую. Появляются рывки при переключении передачи. Визуально можно распознать по побежалости и трещинам.

Изношен первичный маховик. Такие признаки неисправности маховика форд возникают при высоких перегрузках передачи. Как следствие, разрушаются внутренние запчасти, что приводит к выходу из строя ZMS. Визуальным признаком является проступающая смазка.

Перегрев вторичного маховика изнутри. Проблема возникает из-за износа выжимного подшипника расположенного между первичным и вторичным маховиком по причине механических перегрузок Высокие температуры в результате трения снижают действие смазки. Как следствие детали работают в сухую.

Блокируется ZMS. Признаки неисправности маховика, указывают на то, что при монтаже используются слишком длинные крепежные болты, это ведет к блокировке первичного и вторичного маховиков. Амортизация отсутствует, появляется скрежет, появление шума во время нажатия.

Принцип работы сцепления в автомобиле

Сцепление играет важную роль в системе трансмиссии автотранспорта. Его функция предполагает включение/выключение крутящего момента. Данный узел обеспечивает плавность соединения вращающегося маховика силового агрегата с первичным валом коробки передач при начале движения автомобиля, а также в процессе переключения скоростей. Еще одна задача рассматриваемого механизма состоит в защите автомобильной трансмиссии от серьезных перегрузок, возникающих в случае экстренного торможения.

Современные модели автомобилей комплектуются несколькими конструктивными вариантами сцепления. К примеру, в зависимости от количества дисков различают одно- и многодисковые системы (первый вариант встречается чаще).

На рисунке представлены основные элементы сцепления автомобилей:

1. Направляющая, по которой движется выжимной подшипник.

2. Первичный вал коробки передач.

3. Скоба регулировки свободного хода.

4-5. Вилка механизма сцепления.

8. Маховик силового агрегата.

В зависимости от вида привода различают гидравлическое, механическое, электрическое или комбинированное сцепление. Кроме того, различные конструкции могут отличаться вариантом нажатия на прижимной диск и могут иметь круговое расположение пружин либо центральную диафрагму.

В двухдисковой конструкции механизма, передающего вращательное движение силового агрегата автомобилей, присутствует 2 диска и, соответственно у корзины есть 2-е рабочие поверхности. Между дисками такого механизма присутствуют ограничительные втулки и детали, обеспечивающие синхронное нажатие. Процесс разъединения маховика мотора и первичного вала КПП у однодисковых и двухдисковых сцеплений одинаков.

Модели авто с АКПП чаще всего комплектуются влажным многодисковым механизмом сцепления, но у некоторых производителей можно встретить и комбинацию с сухим сцеплением.

Роботизированные КПП комплектуются двумя видами сцепления, которые работают попеременно. Первый механизм обеспечивает включение передач, а второй, при этом, ожидает команду на переключение следующей передачи.

Как продлить срок службы сцепления на Мазде

Вы можете после ремонта продлить продолжительность срока службы нового сцепления. Но для этого нельзя допускать резкие рывки с места, не надо держать нажатым педаль на светофорах, в долгих пробках.

Нельзя и экономить при замене сцепления: долго его запчасти тогда не прослужат. Присматривайтесь и к рекомендациям по использованию авто в указанном климатическом поясе. Существуют практически универсальные модели с продленным сроком работы, в таких сцеплениях диски делают с керамическими накладками. Эти устройства прослужат чуть ли не вечно, но и стоят они соответственно.

Насколько бюджетным будет обслуживание автомобиля, зависит от его состояния и того, в каком стиле предпочитает ездить его водитель. Все это – целиком на Вашей ответственности.

По каким причинам сцепление выходит из строя раньше времени

Срок работы данного агрегата составляет примерно 150 -300 тысяч км, что достаточно много. Также жизнедеятельность зависит от самого автомобиля и его эксплуатации. Какие факторы приводят к его сокращению? И так:

1. Опасный стиль вождения: водитель бросает педаль, резко нажимает ее, что приводит к более быстрому износу накладки.
2. ТС передвигается постоянно под нагрузкой. Это зачастую относится к коммерческому транспорту
3. Если Вы буксируете другую машину, чья масса гораздо выше массы вашей машины, сцепление может сгореть. Если ощущается гарь, стоит тут же прекратить движение.
4. Не стоит удерживать педаль на половину нажатой. Только в случае необходимости.

Что-то хрустит в момент включения передачи

Так бывает, когда сцепление не выключено или выключено не до конца. В этом случае проблема с приводом сцепления.

Гидравлический привод. В системе есть немного воздуха, который не позволяет выжать сцепление полностью. Стоит попробовать прокачать контур сцепления.

Механический привод неправильно отрегулирован. Обычно это тросик и шпилька с гайкой.

Так бывает, когда диск сцепления установили неправильно. На диске сцепления есть надпись Gearbox Side — чтобы при монтаже никто ничего не напутал и поставил диск правильно, она должна быть обращена к КПП. К сожалению, иногда слесари или владельцы машин ошибаются. Хорошо, что это не всегда возможно: обычно в таком случае корзина просто не встанет на место.

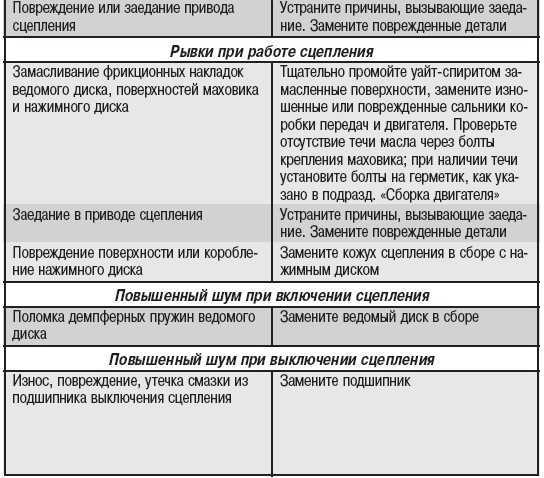

Посторонние шумы в области сцепления

	Неправильное монтажное положение ведомо­го диска; Несоответствующий ведущий или ведомый диск.
	Несоответствующий ведомый диск; Длительное движение при низких оборотах ко­ленчатого вала.
	Замасливание фрикционных накладок жидкой смазкой; Несоответствующая регулировка двигателя; Неисправный механизм выключения сцепления.
	Несоответствующий ведомый диск; Длительное движение при низких оборотах ко­ленчатого вала.
	Отсутствие или неисправность переднего под­шипника первичного вала коробки передач; Угловое или параллельное смещение коробки передач относительно двигателя; Неисправность подшипников первичного вала коробки передач; Повреждения, вызванные колебаниями.
	Не соосность выжимного подшипника; Заедание выжимного подшипника.
	Тугой ход выжимного подшипника; Слишком высокая предварительная нагруз­ка на выжимной подшипник (предписано: 80-100 Н).
	Повреждение переднего подшипника первич­ного вала коробки передач; Угловое смещение коробки передач относи­тельно двигателем.

Ресурс ведущего диска

Сколько служит данный элемент? Точных данных производители не указывают.

• Агрессивная манера езды. Постоянные движения на повышенных оборотах с резким бросанием педали неблагоприятно отражается на состоянии фрикционных накладок.
• Езда с грузом. Особенно это касается коммерческого транспорта. Для примера возьмем «ГАЗель», у которой коробка ничем не отличается от «волговской». Такой диск просто не предназначен для высоких нагрузок. Даже при плавном отпускании педали фрикционный материал будет проскальзывать через маховик и от трения попросту гореть. Ресурс такого диска не составляет и 15 тысяч километров. То же самое касается и прицепа. Не стоит сильно нагружать механизмы – пострадает сцепление, главный цилиндр и многое другое.
• Неправильная буксировка. Не стоит тянуть машину, масса которой в полтора или более раз превышает вес вашего авто. Так вы быстро сожжете ведущий диск.

Шум при выключении сцепления

Эту проблему легко распознать. Но часто ей не уделяют должного внимания. Так, при нажатии на педаль машина перестает издавать характерный шелест. Но стоит ее слегка отпустить, как этот звук вновь возобновляется. Это говорит о том, что вышел из строя выжимной подшипник сцепления. Неисправности его могут быть связаны с отсутствием смазки, люфтом обоймы или естественным износом. Элемент неразборной и ремонту не подлежит. Выжимной подшипник меняется целиком на новый.

При покупке стоит убедиться в наличии смазки. А точнее в достаточном ее количестве, поскольку недобросовестные производители попросту не докладывают ее во внутрь. Это и является основной причиной преждевременного выхода из строя подшипника. Но также этому способствует влага. При пересечении бродов (если у вас внедорожник), нужно быть внимательным. Иначе вода попадет во все узлы сцепления, что существенно сократит их ресурс.

Главные симптомы неисправности механизма

Симптоматика неисправностей сцепления на каждом конкретном авто отличается деталями и зависит от того, какой именно механизм установлен на это транспортное средство.

Так агрегат может отличаться по виду рабочей среды («сухой»/»влажный»), по типу привода (гидравлический/механический/электрический/комбинированный), принципу работы (однодисковый/многодисковый).

При этом общими для всех типов являются такие симптомы неисправности сцепления:

1. Педаль проваливается до пола с незначительным сопротивлением или вообще без него.
2. При выжимании сцепления возникает ощущение «мягкого хода».
3. На крышке пыльника главного цилиндра или возле педали сцепления заметны следы подтекания рабочей жидкости.
4. Следы жидкости видны на исполнительном цилиндре.
5. Сцепление не выключается (неполное выключение).
6. Пробуксовка сцепления (неполное включение).
7. При надавливании на педаль возникает вибрация (резкое реагирование узла).
8. Посторонние звуки во время переключения передач при передвижении.
9. После нажатия на педаль и отпускания она не возвращается в исходное положение.
10. Для надавливания на педаль требуется большое усилие.

Следует отметить, что каждый тип неисправности имеет характерные причины, а также видимые признаки, по которым их можно идентифицировать.

Как определить неисправность системы при езде?

Любой автовладелец должен обратиться в сервисный центр для проведения диагностики сцепления, если:

• при включении передачи машина очень медленно начинает двигаться, или не страгивается с места вообще;
• при движении «на подъем» тяга очень слабая или полностью отсутствует;
• авто набирает скорость неравномерно (рывками);
• при старте с места автомобиль начинает двигаться с ощутимыми толчками;
• при надавливании на педаль скорость движения не меняется;
• во время переключения скорости слышны посторонние звуки — стук, скрежет, визг.

Если появляются первые признаки неисправности сцепления, владельцу транспортного средства лучше не медлить с посещением автомобильного сервиса. Своевременная диагностика и устранение неисправности позволит в будущем избежать более дорогостоящего ремонта.

Основные неисправности сцепления

Если сцепление «ведет» (то есть оно не полностью выключается), это свидетельствует о неисправности трансмиссии или нажимного диска корзины. Подобный симптом может возникать и из-за повреждения фрикционных накладок, перекоса одного или обоих дисков, неточной регулировки выжимного подшипника и вилки выключения сцепления.

Если происходит увеличение оборотов двигателя, а скорость передвижения машины не увеличивается, то причинами этого могут быть:

• сильный износ фрикционных накладок;
• ослабление диафрагменной пружины;
• загрязнение маслом фрикционных накладок из-за его протекания через сальник коленвала;
• перегрев ведомого диска механизма.

Если при переключении передач возникает вибрация или авто начинает двигаться рывками, это свидетельствует о таких нарушениях:

• маховик или нажимной диск повреждены или деформированы;
• шлицы ступицы ведомого вала или первичного вала КПП износились;
• произошло обгорание фрикционных накладок;
• ослабло крепление или износились опоры двигателя.

Для того, чтобы избежать основных неисправностей механизма сцепления при эксплуатации авто, следует соблюдать несколько несложных правил. Во-первых, вовремя проводить плановые техосмотры, а так же проверять состояние узлов и механизмов перед каждой поездкой.

Во-вторых, соблюдать все правила эксплуатации транспортного средства, обеспечивая надлежащий уход. В-третьих, при замене деталей сцепления устанавливать только оригинальные запчасти.

Немного об устройстве

Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.

Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.

Что значит «ведет»

Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.

Симптомы

Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.

Причины

• Неправильная регулировка привода включения. В таком случае полезного диапазона перемещения педали сцепления недостаточно для полного разъединения маховика и фрикционной накладки ведомого диска. Часто такая неисправность является следствием неквалифицированного ремонта. Для устранения проблемы необходимо правильно отрегулировать свободный ход педали.
• Деформация ведомого диска. Выгибание приводит к тому, что после отсоединения нажимного диска фрикционная накладка в месте искривления продолжает касаться маховика. При чрезмерном торцевом биении поможет только замена ведомого диска. В случаях такой неисправности сцепления при начале движения должна наблюдаться вибрация.
• Ослабление или поломка лепестков диафрагменной пружины. В таком случае усилия при нажатии подшипника выключения сцепления на лепестки недостаточно для полного отсоединения нажимного диска от ведомого. В итоге даже после нажатия педали сцепление находится в частично включенном состоянии. Привести к поломке лепестков может как заводской брак, так и неправильная регулировка привода выключения (когда сцепа постоянно в наполовину выжатом состоянии). К ослаблению со временем приводит естественная усталость металла.
• Неисправность гидравлической системы выключения сцепления. Причина, по которой не происходит полное отсоединение коленвала от первичного вала КПП, может скрываться в рабочем цилиндре либо гидропроводе. Следует следить за герметичностью системы, так как из-за утечки тормозной жидкости может происходить неполное выключение сцепления.
• Заедание тросового привода. Со временем тросик может растрепаться, что в сумме с загрязнением, приводит к ограниченному движению. Поэтому водителю может казаться, что педаль сцепления выжата, но на самом деле полного отсоединения ведомого диска от маховика не произошло.
• Затрудненный ход ведомого диска на шлицах. Отсутствие смазки, попадание на рабочую поверхность различного рода загрязнений и неравномерный износ шлицов может привести к тому, что после отсоединения нажимного диска между маховиком и нажимным диском не создастся необходимый для разъединения зазор.
• Неисправность маховика. Сильные задиры, радиальное искривление будут препятствовать полному отсоединению фрикционных накладок и маховика. Дисбаланс становится причиной не только плохого включения передач, но и вибраций при начале движения.
• Загибание вилки, перемещающей выжимной подшипник, из-за чего хода штока становится недостаточно для подвода выжимного подшипника к лепесткам диафрагменной пружины.

Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцепления нельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.

Прокачка рабочего цилиндра сцепления

После установки рабочего цилиндра на место, производится его прокачка следующим образом:

1. Заполнить бачок главного цилиндра тормозной жидкостью.
2. К предварительно отвернутому на ¾ оборота штуцеру спуска воздуха рабочего цилиндра подсоединяется трубка с опущенным другим концом в емкость с тормозной жидкостью.
3. Многократное нажатие педали сцепления до прекращения появления из трубки пузырьков воздуха, после чего при педали, выжатой до отказа, штуцер завинчивается.
4. Отсоединение шланги и проверка уровня жидкости в бачке, которая при необходимости доливается.

Описанные действия позволяют устранить неисправность рабочего цилиндра сцепления всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.

Принцип работы сцепления и его разновидности

Устройство сцепления: 1 – маховик; 2 – ведомый диск; 3 – кожух сцепления с нажимным диском; 4 – диафрагменная пружина.

Суть работы системы сцепления сводится к плотному сжатию между маховиком двигателя, диском сцепления и прижимной корзиной. Таким, нехитрым способом крутящий момент передается на первичный вал коробки переключения передач. Конструктивно сцепление может существенно различаться по различным параметрам. Оно может быть:

И если первый вариант сцепления, на сегодня наиболее распространен, то за вторым, безусловно будущее. По рабочей среде выделяют:

• сухое сцепление;
• влажное сцепление;

Влажное сцепление это система, погруженная в специальный резервуар с маслом, тогда как сухое сцепление, работает без такого обеспечения. Существуют и другие признаки, по которым можно классифицировать системы сцепления в современных авто. Но штука в том, что пока система сцепления работает нормально, мало кто из людей, управляющих автомобилем, задумывается об устройстве и разновидности сцепления, которым он пользуется. Ну а когда сцепление начинает хандрить, не заметить этого будет невозможно.
