Типовое устройство сцепления — однодисковое, фрикционное
Фрикционным сцеплением называется дисковая муфта, в которой крутящий момент передается за счет силы сухого трения.
Широкое распространение на современных автомобилях получили однодисковые сухие сцепления. Однодисковым сцеплением называется фрикционная муфта, в которой для передачи крутящего момента применяется один ведомый диск.
Однодисковое сцепление (схема 2, а) состоит из ведущих и ведомых деталей, а также из деталей включения и выключения сцепления.

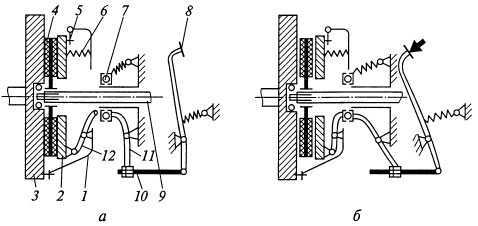

Схема 2 – Однодисковое фрикционное сцепление
а – включено; б – выключено; 1 – кожух; 2 – нажимной диск; 3 – маховик; 4 – ведомый диск; 5 – пластина; 6 – пружина; 7 – подшипник; 8 – педаль; 9 – вал; 10 – тяга; 11 – вилка; 12 – рычаг
Ведущими деталями являются маховик 3 двигателя, кожух 1 и нажимной диск 2, ведомыми – ведомый диск 4, деталями включения – пружины 6, деталями выключения – рычаги 12 и муфта с подшипником 7.
Кожух 1 прикреплен болтами к маховику. Нажимной диск 2 соединен с кожухом упругими пластинами 5. Это обеспечивает передачу крутящего момента от кожуха на нажимной диск и перемещение нажимного диска в осевом направлении при включении и выключении сцепления. Ведомый диск 4 установлен на шлицах первичного (ведущего) вала 9 коробки передач.
Сцепление имеет привод, в который входят педаль 8, тяга 10, вилка 11 и муфта с выжимным подшипником 7.
При отпущенной педали 8 сцепление включено, так как ведомый диск 4 прижат к маховику 3 нажимным диском 2 усилием пружин 6. Сцепление передает крутящий момент от ведущих деталей к ведомым через поверхности трения ведомого диска с маховиком и нажимным диском. При нажатии на педаль 8 (схема 2, б) сцепление выключается, так как муфта с выжимным подшипником 7 перемещается к маховику, поворачивает рычаги 12, которые отодвигают нажимной диск 2 от ведомого диска 4. В этом случает ведущие и ведомые детали сцепления разъединены, и сцепление не передает крутящий момент.
Однодисковые сцепления просты по конструкции, дешевы в изготовлении, надежны в работе, обеспечивают хороший отвод теплоты от трущихся поверхностей, чистоту выключения и плавность включения. Они удобны в обслуживании при эксплуатации и ремонте.
В однодисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными по периферии нажимного диска. Оно также может осуществляться одной диафрагменной пружиной или конической пружиной, установленной в центре нажимного диска.
Сцепление с периферийными пружинами несколько сложнее по конструкции (большое количество пружин). Кроме того, поломка одной из пружин в эксплуатации может быть не замечена, что приведет к повышенному износу сцепления.
Сцепление с одной центральной пружиной проще по конструкции и надежнее в эксплуатации. При центральной диафрагменной пружине сцепление имеет меньшие массу и габаритные размеры, а также меньшее количество деталей, так как пружина кроме своей функции выполняет еще и функцию рычагов выключения сцепления. Кроме того, она обеспечивает равномерное распределение усилия на нажимной диск. Сцепления с центральной диафрагменной пружиной применяются на легковых автомобилях из-за трудности изготовления пружин с большим нажимным усилием при малых габаритных размерах сцепления.
Сцепление с центральной конической пружиной имеет преимущество в том, что нажимная пружина не соприкасается с нажимным диском и поэтому при работе сцепления меньше нагревается и дольше сохраняет свои упругие свойства. Кроме того, благодаря конструкции нажимного механизма сцепление может передавать большой крутящий момент при сравнительно небольшой силе пружины. Такие сцепления применяются на грузовых автомобилях большой грузоподъемности.

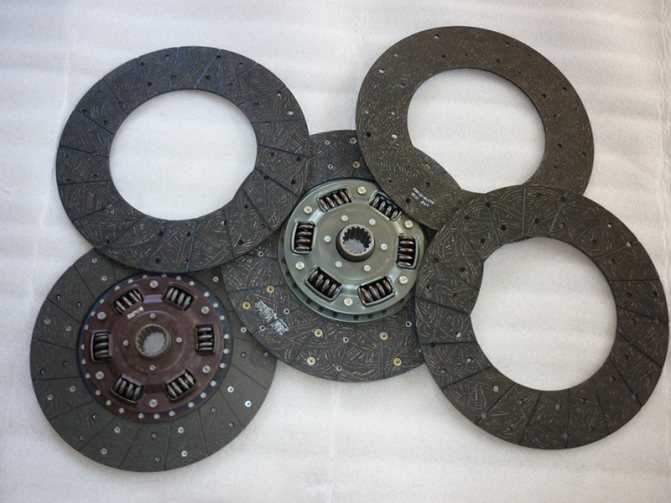

Накладки дисков сцепления
Ресурс сцепления во многом зависит от материала, который способствует зацеплению дисков. Стандартно применяют смесь стекла, металловолкна, смол и каучука (в спрессованном виде). В связи с тем, что принцип работы механизма сцепления ориентирован на продуцирование силы трения, накладки ведомого диска выдерживают температуру в 300-400 градусов Цельсия.
Для спорткаров используют накладки из керамики и металлокерамики, которые могут выстоять при более серьезных нагрузках. К примеру, металлокерамический фрикционные материал выдерживает температуру в 600 градусов Цельсия и менее подвержен износу.
Таким образом, различные транспортные средства снабжаются специальными муфтами сцепления. Чаще всего используют однодисковое сцепление сухого плана, которое демонстрирует относительно невысокую стоимость и неплохую эффективность. Эта схема применима для легковых бюджетных авто, машин среднего ценового класса, внедорожников и грузового транспорта.
Проверка технического состояния сцепления
Проверьте техническое состояние сцепления следующими способами.
1. Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры.
При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода.
Передача должна включаться без скрежета, стука и других посторонних шумов.
2. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов.
3. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»).
Пробуксовку сцепления легко определить при помощи тахометра.
Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление требует ремонта.
Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления.
Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
— Причина неисправности
Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
— Коробление ведомого диска (торцовое биение более 0,5 мм)
Выправьте диск или замените новым
— Ослабление заклепок или поломка фрикционных накладок ведомого диска
Замените ведомый диск в сборе
— Заедание ступицы ведомого диска на шлицах первичного вала
Очистите шлицы, промойте Уайт-спиритом.
При износе шлицев замените первичный вал или ведомый диск
— Воздух в системе гидропривода сцепления
Прокачайте систему
Ход штока рабочего цилиндра должен быть не менее 24 мм
— Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы
Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода
— Утечка жидкости из главного цилиндра или рабочего цилиндра привода выключения сцепления
Замените уплотнительные элементы или замените цилиндры в сборе, прокачайте систему
— Перекос или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе
— Биение лепестков нажимной пружины более 0,8 мм
Замените кожух сцепления с нажимным диском в сборе
Неполное включение сцепления (сцепление «буксует»)
— Повышенный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом поверхности, устраните причины замасливания дисков
— Засорено компенсационное отверстие главного цилиндра
Промойте цилиндр, прочистите компенсационное отверстие, прокачайте систему
Повреждение или заедание привода выключения сцепления
Устраните причины, вызывающие заедание
Замените поврежденные детали
Рывки при работе сцепления
— Заедание ступицы ведомого диска на шлицах первичного вала
Очистите шлицы, промойте Уайт-спиритом
При износе шлицев замените первичный вал или ведомый диск
— Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
— Заедание в механизме привода выключения сцепления
Замените поврежденные детали, устраните причины, вызывающие заедание
— Ослабление заклепок фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Повреждение поверхности или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе
Повышенный шум при выключении сцепления
— Износ, повреждение или утечка смазки из подшипника выключения сцепления
Замените муфту выключения сцепления с подшипником в сборе
— Износ переднего подшипника первичного вала коробки передач
Замените подшипник
Повышенный шум при включении сцепления
— Поломка или снижение упругости пружин демпфера
Замените ведомый диск в сборе
Принцип работы фрикционного сцепления
Работа сухого однодискового фрикционного сцепления очень проста и сводится к следующему. Сцепление постоянно включено — это обеспечивается диафрагменной пружиной (или рядом пружин), которая прижимает нажимной диск к ведомому диску и к маховику. В таком положении весь узел сцепления вращается как единое целое, и крутящий момент полностью передается на коробку передач.
При переключении передач сцепление выключается: при нажатии на педаль пружина сжимается (с помощью привода сцепления, нажимной вилки, муфты и выжимного подшипника), ее пластины, закрепленные в «корзине», действуют как рычаги, и отводят нажимной диск от ведомого диска. В этот момент передача крутящего момента от двигателя коробке прекращается и можно переключить передачу.
После включения нужной передачи педаль сцепления отпускается, пружина возвращается в исходное положение, прижимая нажимной диск к ведущему диску и к маховику — передача крутящего момента возобновляется.
Однако главное преимущество и все возможности сцепления проявляются в момент начала движения автомобиля. Сцепление устроено таким образом, что диски могут прижиматься друг к другу с различным усилием, а поэтому передача крутящего момента может производиться в такой степени, в которой это необходимо. Если слегка отпустить педаль сцепления, то диски будут прижаты друг к другу слабо и проскальзывать, соответственно, и крутящий момент будет передаваться на коробку и колесам не полностью — так становится возможным трогание с места и плавный разгон автомобиля.
Замена диска сцепления ВАЗ
На вазовских моделях периодически требуется замена ведущего (корзины) или ведомого диска сцепления, ремонт автомобилю необходим в случае износа деталей или их поломки. Основными неисправностями корзины сцепления (КС) являются:
- стачивание лепестков 2108-15 (они стираются выжимным подшипником);
- поломка «паука» 2101-07;
-
износ плиты КС;
- обламывание стальных лепестков.

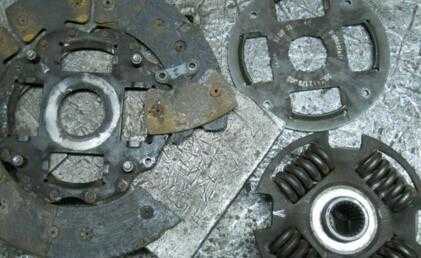

Основными неисправностями ведомого диска сцепления (ДС) являются:
- стачивание фрикционных накладок;
- ослабление или износ демпферных пружин;
- обрыв ступицы ДС.
Замена диска на автомобилях ВАЗ в любом случае производится со снятием и установкой силовой трансмиссии.
Система сцепления Нива Шевроле
- педаль выжимается слишком легко, при этом передача не переключается;
- педаль “ходит” нормально, но передача включается с вибрацией или запозданием;
- педаль сцепления «залипает» в пол, медленно возвращаясь в верхнее положение.
Провалилась педаль сцепления на ниве шевроле. замена бачка, прокачка и регулировка сцепления. | Ремонт авто — заказ запчастей Снимите скобу крепления штуцера к кронштейну кузова и слейте тормозную жидкость из привода в заранее подготовленную емкость
Автошторки ТРОКОТ на магнитах — альтернатива тонировке
- Магнитные крепления позволяют быстро установить и снять экраны
- Отличный обзор по зеркалам
- Без вреда для обшивки двери
- Защита частной жизни
Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.
Замена сцепления и выжимного подш-ка на F23 — бортжурнал Opel Vectra GТS Gray 2003 года на DRIVE2
И так… Началось все с холодов перед зимой. Беспокоил звук на холостом ходу при отпущенном сцеплении и заводке на холодную. При выжиме сцепления неприятный звук пропадал и слышен был только тихий мотор, снова отпускаешь педаль и слышишь тарахтящий звук. Причем отпустил раз – нет тарахтения, отпустил два – есть. Еще были моменты, когда едешь по бездорожью или большим сугробам и частенько работаешь сцеплением, то появлялся кратковременный звук на подобии скрежета при неполном выжиме. Гадать смысла не было, т.к. было понятно, что сцепление надо снимать и менять. Очень переживал, что это может быть маховик, он сами знаете сколько стоит, но вроде на него было не похоже.С вводной информацией помогли два бж с драйва, а именно: Замена сцепления на Vectra C Z22SE/F23 и Замена сцепления и масла в КПП у них я посмотрел номера комплекта сцепления и выжимного подшипника.После перепроверки по каталогам было куплено:— Комплект сцепления LUK 623311309 — 103 $ (в него входит диск сцепления 323058610 и корзина 123040110) ;— Выжимной подшипник FTE ZA34002B1 – 94$.
Полный размер
Диск сцепления
Полный размер

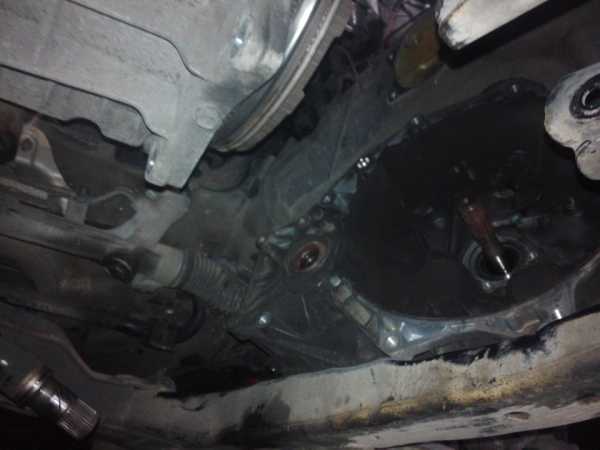

Разъединение с кладкой на подрамник ))
Полный размер
Живой маховик
Полный размер
Живой катализатор ))
Полный размер
Изношенный выжимной
Полный размер
В хорошем состоянии диск, до заклепок еще порядком.
Полный размер
А тут уже корзина GM )
Принцип работы
Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.
Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.
После включения нужной передачи в коробке передач водитель отпускает педаль сцепления, вилка перестаёт воздействовать на выжимной подшипник, а тот на пружину. Нажимной диск прижимает ведомый к маховику. Двигатель соединен с трансмиссией.
Главный цилиндр привода выключения сцепления Шевроле Нива
/ Chevrolet/ chevrolet-niva/ Варианты исполнения автомобиля/ Главный цилиндр привода выключения сцепления
| Рис. 11.1. Детали главного цилиндра: 1 – бачок гидропривода; 2 – хомут бачка; 3 – заглушка; 4 – корпус; 5 – защитный чехол; 6 – толкатель поршня; 7 – стопорное кольцо; 8 – опорная втулка; 9 – поршень; 10 – манжета поршня; 11 – фиксатор; 12 – пружина; 13 – обойма клапана; 14 – пружина клапана; 15 – клапан |
Основное отличие главного цилиндра, описываемого в данном разделе, от варианта, рассмотренного в разд. 5 «Трансмиссия», в установке бачка непосредственно на цилиндре. Бачок другого варианта главного цилиндра установлен отдельно и соединен с цилиндром гибким шлангом. Кроме того, различны и многие входящие детали ( ).
Снятие и установка главного цилиндра сцепления
Главный цилиндр снимают с автомобиля для замены или ремонта. Однако если исполнитель не обладает навыками выполнения разборочно-сборочных работ, рекомендуем заменять неисправный цилиндр в сборе.
| ПОЛЕЗНЫЙ СОВЕТПри снятии главного цилиндра сцепления рабочую жидкость из гидропривода можно не сливать. Незначительное количество воздуха, оставшееся в верхней части трубопровода привода, будет удалено при его прокачке. |
| Рис. 5.2. Привод выключения сцепления: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка |
| 1. Отсоедините от главного цилиндра трубку 1 (см. ).Примите меры против вытекания жидкости из отверстия главного цилиндра (например, заглушите отверстие кусочком ветоши или подходящей резиновой или пластиковой заглушкой). |
| 2. Отсоедините толкатель 16 от пальца педали, сняв с пальца стопорную скобу 15. |
| 3. Отверните две гайки 3 и снимите главный цилиндр со шпилек кронштейна педалей. |
| 4. Снимите пробку (см. )бачка 1 и вылейте жидкость в емкость. |
| 5. Устанавливайте главный цилиндр в порядке, обратном снятию. |
| 6. Удалите воздух из гидропривода (см. разд. 5«Трансмиссия» , «Прокачка гидропривода сцепления»). |
| ПОЛЕЗНЫЙ СОВЕТЧтобы свести необходимость прокачки гидропривода к минимуму, после присоединения к цилиндру соединительной трубки не затягивайте гайку ее крепления полностью. Залейте в бачок жидкость и окончательно затяните гайку трубки только после того, как из-под нее начнет вытекать жидкость без пузырьков воздуха. Зачастую при таком способе прокачка гидропривода не требуется. |
Разборка и сборка главного цилиндра
| 1. Ослабьте хомут 2 (см. )и снимите бачок 1 с корпуса главного цилиндра 4. |
| 2. Снимите защитный чехол 5 вместе с толкателем 6. |
| 3. Выньте специальными клещами или круглогубцами с длинными губками стопорное кольцо 7. |
| 4. Выньте из корпуса цилиндра опорную втулку 8, поршень 9, манжету 10 поршня, фиксатор 11, пружину 12, обойму 13 клапана, пружину клапана 14 и клапан 15. |
| 5. Промойте детали свежей тормозной жидкостью. |
| ПРИМЕЧАНИЕПрименение бензина, керосина, дизельного топлива или минеральных масел недопустимо, так как эти вещества вызывают разбухание резиновых деталей. |
| 6. Проверьте техническое состояние деталей цилиндра. Зеркало цилиндра и наружная поверхность поршней не должны иметь повреждений и коррозии. Обнаруженные небольшие задиры или точечную коррозию устраните мелкозернистым шлифовальным бруском. Замените возвратную пружину поршня, если она имеет трещины. Рекомендуем заменить уплотнительные кольца независимо от их состояния. Проверьте защитный колпачок; если он поврежден, замените его новым. |
| 7. Собирайте главный цилиндр в последовательности, обратной разборке. |
| ПРИМЕЧАНИЕПеред сборкой смажьте все детали свежей тормозной жидкостью, а сферическую поверхность поршня, контактирующую с толкателем, – консистентной смазкой. |
Диагностика рабочего цилиндра сцепления
Располагается цилиндр на картере сцепления. Чтобы визуально найти его и диагностировать состояние детали, необходимо открыть капот и изучить пространство с водительской стороны.
Для начала надо определиться, что проблема кроется в данной детали, и приступить к ее ремонту или замене. Для этого существует ряд мер, которые позволяют опознать проблему самостоятельно, без необходимости визита в автосервис
Следует обратить внимание на некоторые признаки, возникающие при езде:
- уменьшение хода педали сцепления
- звук хруста при переключении передач
- существуют видимые повреждения на корпусе цилиндра
- потеки масла на соединительных трубках
- уменьшение уровня тормозной жидкости
- отсутствие реакции на нажатие педали сцепления
В этом случае производиться ремонт или замена детали.
Замена необходима при появлении неустранимых дефектов, таких как повреждение корпуса цилиндра. В других случаях можно произвести ремонт. В этом случае можно снять рабочий цилиндр Нива Шеволе и установить ремкомплект.
Для работы необходимо подготовить ключи на 13 и 17. Работа начинается с ослабления шланга, не стоит его полностью откручивать.
- Чтобы освободить цилиндр следует открутить два болта, после чего можно снять кронштейн.
- Чтобы освободить толкатель из вилки необходимо снять с него защитный колпачок.
- Придерживая шланг одной рукой надо вращать цилиндр до тех пор, пока он не отсоединиться от шланга.
После этого надо слить жидкость из системы в емкость.
На данном этапе цилиндр снят, и можно установить новую деталь, производя действия в обратном порядке. После установки производиться прокачка системы, чтобы удалить из нее остатки воздуха.
Стоимость нового рабочего цилиндра сцепления довольно низкая, поэтому рекомендуется производить полную замену. Но если состояние не вызывает нареканий, то можно приобрести ремкомплект, для произведения самостоятельного ремонта.
Устройство сцепления:
а — в сборе; б — детали; 1 — картер сцепления; 2— опорная втулка вала вилки выключения сцепления; 3 — вилка выключения сцепления; 4 — подшипник выключения сцепления; 5 — ведомый диск; 6 — первичный вал коробки передач; 7— маховик; 8 — нажимной диск; 9— болт крепления сцепления к маховику; 10 — кожух сцепления; 11 — нажимная пружина; 12 — подшипник первичного вала; 13 — втулка вала вилки выключения сцепления; 14 — оттяжная пружина рычага вилки выключения сцепления; 15 — рычаг вилки выключения сцепления; 16 — ступица ведомого диска; 17 — фрикционные накладки; 18 — пружина демпфера; 19— пластина, соединяющая кожух сцепления с нажимным диском; 20 — опорные кольца нажимной пружины; 21 — муфта подшипника выключения сцепления; 22 — соединительная пружина вилки и муфты подшипника выключения сцепления.
Применение диафрагменной пружины (нелинейная характеристика) дает возможность затрачивать меньше усилия для выключения, чем спиральные цилиндрические (линейная характеристика) пружины. При износе деталей сцепления нажимное усилие цилиндрических пружин заметно падает, в то время как у конструкции с диафрагменной пружиной оно может даже несколько возрасти, обеспечивая надежную передачу крутящего момента. Кроме этого, сцепление с диафрагменной пружиной проще, имеет в семь раз меньше деталей и меньшие габаритные размеры.Для обеспечения плавности включения сцепления ведомые диски делают разрезными или пластинчатыми. К пластинам, изогнутым в разные стороны, с обеих сторон прикрепляют фрикционные накладки. Это обеспечивает в свободном состоянии зазор между накладками (1—2 мм). Уменьшение зазора между накладками в процессе включения сцепления обуславливает плавность соприкосновения трущихся поверхностей и возрастание силы трения.Для предотвращения передачи угловых колебаний от двигателя на в&ты трансмиссии в конструкции сцепления предусмотрен гаситель крутильных колебаний (демпфер). Пружины демпфера обеспечивают упругую связь ведомого диска сцепления с его ступицей.
Источник
Снятие и установка бачка гидропривода сцепления Нива Шевроле
- Открыть бачок, куда заливается жидкость, и наполнить его до горловины. Находится он в подкапотном пространстве. Жидкость для прокачки сцепления
- На штуцер цилиндра системы следует надеть шланг, а другой его конец погружается в ёмкость.
- Далее помощник выжимает педаль сцепления (3-4 раза) и потом удерживает её в выжатом состоянии.
- При выжатой педали следует открутить клапан и стравливать жидкость в системе. После этого клапан закрывается и в системе опять создаётся давление.
Прокачка сцепления автомобиля: симптомы, подготовка, этапы «Проваливание» может быть вызвано и поломкой возвратной пружины.
2.3 Прокачка гидропривода сцепления
О воздухе в гидроприводе сцепления говорит неполное выключение сцепления, а также «мягкость» педали сцепления.
– очистите бачок и штуцер для прокачки от пыли и грязи;
– проверьте уровень жидкости в бачке гидропривода и при необходимости долейте жидкость;
– наденьте на головку штуцера 9 (см. рисунок 2.2) рабочего цилиндра шланг и погрузите его нижний конец в сосуд с жидкостью для гидропривода
(30-50 г);
– резко нажмите 3-5 раз на педаль сцепления с интервалами между нажатиями 2-3 с и, удерживая педаль в нажатом положений, отверните на
1/2-3/4 оборота штуцер 9, вытесняя нажатием на педаль находящуюся в приводе жидкость вместе с воздухом через шланг в сосуд. После того, как педаль сцеплении достигнет крайнего переднего положения и истечение жидкости через шланг прекратится, заверните штуцер до отказа;
– повторите указанную операцию до полного выхода пузырьков воздуха и, удерживая педаль нажатой, заверните до отказа штуцер, снимите шланг и наденьте колпачок штуцера.
При прокачке следите за уровнем жидкости в бачке гидропривода. Он должен быть выше отверстия трубки, соединяющей бачок с главным цилиндром привода сцепления. Конец шланга для прокачки должен быть постоянно погружен в жидкость.
После прокачки доведите уровень жидкости в бачке до нижней кромки заливной горловины.
Если, несмотря на продолжительную прокачку, из шланга будут выходить пузырьки воздуха, проверьте надежность крепления соединений, выясните, нет ли на трубках трещин или подтекания в соединениях со штуцерами. Возможно проникновение воздуха через поврежденные уплотнительные кольца главного
Ресурс сцепления
Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.
Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.
Типичные неисправности сцепления на автомобиле «Нива Шевроле»
Привод сцепления – это механизм из нескольких составляющих. Как и любой другой технический элемент, он также может выйти из строя. На автомобиле «Нива Шевроле» сцепление работает достаточно долго. Однако это не значит, что ему никогда не потребуется ремонт. У этого механизма могут появиться определенные неисправности. Отметим несколько распространенных поломок. Все они связны с пробуксовкой. В этом случае механизм включается и выключается не полностью. Сцепление будет пробуксовывать, если есть большой износ фрикционных накладок на ведомом диске. Это случается из-за больших пробегов автомобиля или эксплуатации его в экстремальных условиях. Также диски и фрикционная накладка прогорают. В этой ситуации ремонт невозможен. Решить ситуацию поможет замена ведомого диска.
Вторая неисправность – наличие масла на поверхностях фрикционных накладок. Это может говорить о выходе из строя уплотнителей КПП. В этом случае решить проблему поможет промывка диска с заменой уплотнителей там, где необходимо. Кроме этих неисправностей есть и другие. Они приводят к тому, что механизм сцепления ведет, а точнее, он не полностью включается. Есть несколько причин для этого. Неполное включение может наблюдаться при торцевых биениях или частичном разрушении ведомого диска. В этой ситуации следует выполнить его ремонт либо замену. Также данная неисправность возникает, если слишком ослаблены заклепки на фрикционных накладках. В этом случае правильным решением для устранения неисправности будет только замена сцепления. «Нива Шевроле» отгоняется при этом на смотровую яму или подъемник.
Кроме того, к подобной поломке приводит наличие воздуха в системе. Эту проблему устраняют при помощи прокачки. Если диск перекошен или же его поверхность покоробилась, тогда также необходима замена. Есть и другие поломки, которые могут потребовать замену отдельных деталей. Опытные автомобилисты определяют их по характерным симптомам. Так, обычно при нажатии на неисправном механизме будет слышаться характерный шум. Если он возникает только при отпускании – это тоже признак поломки.
Предназначение
Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.
Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

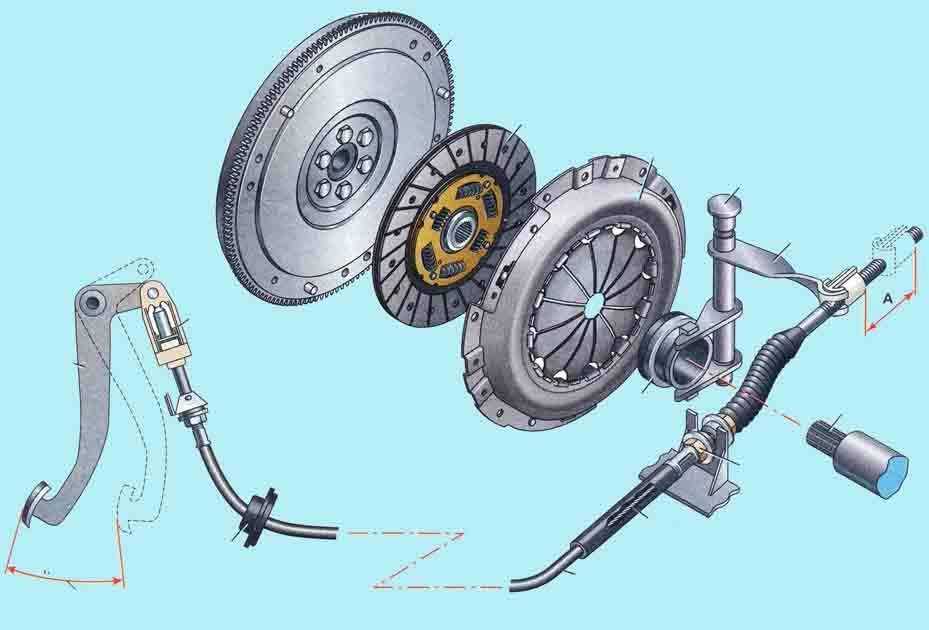

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.
