Прокачка гидропривода сцепления, замена рабочей жидкости Chevrolet Niva

Инструменты:

• Гаечный ключ накидной разрезной 8 мм
• Гаечный ключ накидной разрезной 10 мм
• Емкость для тормозной жидкости

Детали и расходники:

• Тормозная жидкость
• Шланг для прокачки
• Ветошь

Примечание:

По рекомендации завода-изготовителя рабочую жидкость в гидроприводе выключения сцепления необходимо заменять через 2 года.

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода.

Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Работу проводите с помощником на смотровой канаве.

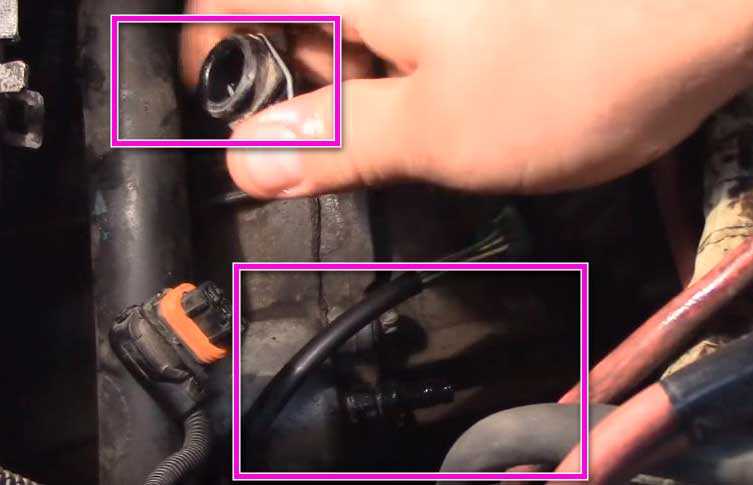

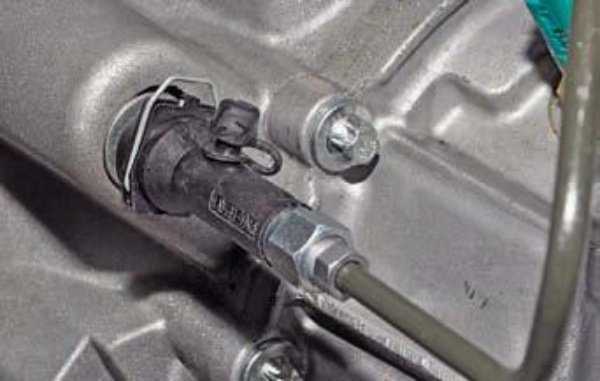

1. Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления.

Когда нужно регулировать?

Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:

• Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
• Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
• Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.

Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа

Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.

Когда нужно регулировать?

Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:

• Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
• Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
• Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.

Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа

Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.

Часто задаваемые вопросы

Одной из наиболее частых проблем автомобилистов является отсутствие эффекта от прокачки тормозов. После проведения процедуры педаль остается вялой, улучшений в работе системы не наблюдается.

К такой ситуации приводят два фактора:

• отсутствие герметичности системы или какого-либо отдельного элемента;
• неправильная замена главного цилиндра.

Если в процессе установки из цилиндра не был удален весь воздух, впоследствии его довольно сложно выдавить через штуцер.

Также водителей интересует, насколько возможно прокачать тормоза самостоятельно, без привлечения помощника. Для этого приобретают особое приспособление, которое сделает процедуру прокачки тормозов легкой и удобной без посторонней помощи.

Прокачивать тормоза с системой АБС можно в домашних условиях без пригона автомобиля на СТО. Главное — соблюдать все основные правила проведения процедуры, чтобы не допустить поломки системы.

Вопросы, касающиеся прав автомобилистов, зачастую более важны, чем кажется на первый взгляд. Водитель может лишиться прав или понести другое суровое наказание из за незнания или неправильного трактования законов и правил. Не ленитесь глубоко погружаться в суть изучаемого вопроса, не стесняйтесь спросить совет у профессионалов.

Устройство диафрагменного сцепления Газель NEXT с двигателем Cummins ISF2.8, гидравлический привод сцепления, замена тормозной жидкости и прокачка гидропривода сцепления.

Картер сцепления, отлитый из алюминиевого сплава, прикреплен к блоку цилиндров двигателя Cummins ISF2.8 болтами. Нажимной диск соединен с кожухом пластинами, которые одной стороной приклепаны к кожуху, а другой — к нажимному диску.

Диафрагменная пружина тарельчатого типа с прорезями,установленная между нажимным диском и кожухом, зажата двумя опорными кольцами. Ведомый диск состоит из ступицы с гасителем крутильных колебаний и диска с фрикционными накладками. Фрикционные накладки приклепаны к пластинчатым пружинам диска заклепками.

Внешний вид в разрезе диафрагменного сцепления Газель NEXT с двигателем Cummins ISF2.8.

— Главного цилиндра. — Рабочего цилиндра. — Педали сцепления. — Трубопровода гидропривода выключения сцепления. — Соединительного шланга.

Педаль сцепления Газель NEXT с двигателем Cummins ISF2.8 соединена с главным цилиндром с помощью толкателя, который снабжен регулировочным узлом. В исходное положение педаль возвращает пружина. Датчик информирует электронный блок системы управления двигателем Cummins ISF2.8 о положении педали сцепления в каждый конкретный момент.

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость DOT-4.

Ввиду того, что гидропривод выключения сцепления Газель NEXT с двигателем Cummins ISF2.8 и рабочая тормозная система автомобиля объединены одним бачком, замена рабочей жидкости в гидроприводе выключения сцепления происходит при смене тормозной жидкости в гидроприводе тормозов.

Согласно рекомендации завода-изготовителя заменять жидкость следует через 30 000 километров пробега или 2 года эксплуатации. В зависимости от того, что наступит раньше. В гидроприводе выключения сцепления Газель NEXT с двигателем Cummins ISF2.8 используется тормозная жидкость DOT-4.

Эта жидкость гигроскопична (быстро впитывает влагу из воздуха). Образовавшийся в главном и рабочем цилиндрах конденсат вызывает коррозию деталей и отказ гидропривода, поэтому рекомендуем заменять тормозную жидкость раз в 2 года независимо от пробега.

1. Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления. 2. Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тормозной жидкости. Попросите помощника резко нажать на педаль сцепления четыре-пять раз с интервалом одна-две секунды. Затем удерживать ее нажатой. 3. Выверните клапан на 3/4 оборота. Из шланга в емкость будет вытекать старая (грязная) тормозная жидкость. Как только жидкость перестанет вытекать, заверните клапан выпуска воздуха.

4. Повторяйте операцию 2 и 3 до полной замены жидкости в приводе. Из шланга должна вытекать чистая тормозная жидкость без пузырьков воздуха. 5. После замены рабочей жидкости обязательно наденьте защитный колпачок на клапан выпуска воздуха. 6. Долейте тормозную жидкость до уровня 15-20 мм от верхней кромки бачка. Закройте бачок пробкой.

Прокачка гидропривода выключения сцепления Газель NEXT с двигателем Cummins ISF2.8.

Прокачивают гидропривод выключения сцепления Газель NEXT с двигателем Cummins ISF2.8 теми же приемами, что и при замене тормозной жидкости в гидроприводе выключения сцепления. Критерием завершения прокачки является прекращение выхода пузырьков воздуха из клапана для выпуска воздуха на рабочем цилиндра гидропривода выключения сцепления.

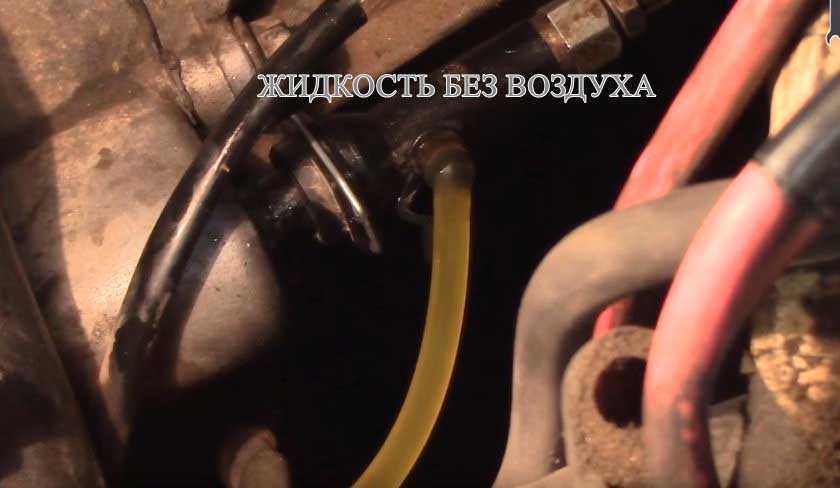

Если воздух из гидропривода выключения сцепления удален полностью, полный ход наружного конца вилки выключениясцепления должен быть 21,5-23,5 мм. Если это не так, повторите прокачку.

Во время прокачки гидропривода периодически проверяйте уровень тормозной жидкости в бачке главного тормозного цилиндра. Не допускайте падения уровня жидкости в бачке ниже 25 мм от дна бачка. Своевременно доливайте жидкость. Иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново.

Замена жидкости самостоятельно

Перед тем как открыть сам бачок, протрите ого ветошью снаружи, чтобы мусор не попал внутрь. Проверьте, чтобы тормозная педаль не была в нажатии, когда будете открывать крышку (жидкость может выплеснуться). Работать рекомендуется в перчатках из резины, потому что жидкость токсичная. Руки после неё нужно мыть с мылом.

Когда будете доливать ТЖ, следите, чтобы её уровень находился в пределах между минимумом и верхней отметкой. При полной замене жидкость спускают со всех контуров а затем прокачиваю всю систему заново, начиная с наиболее удаленного колеса (где трубка идет наиболее длинная к тормозному цилиндру). Если контуры расположены по диагонали, тогда прокачивать начинают правое колесо сзади. Затем левое спереди. Потом соответственно, левое сзади и завершить на правом спереди.

Если контуры располагаются параллельно, тогда прокачивают заднее справа, потом слева, потом передние справа и слева. На видео показан процесс замены самого бачка

https://youtube.com/watch?v=8axwbl866XY

На этом все, делимся с друзьями ссылкой, как обычно, и подписываемся на сайт, если еще не успели. Жду ваших отзывов и комментариев, до встречи

Виды и типы антиблокировочных систем ABS

По количеству контуров регулировки различают три типа антиблокировочных систем:

• одноканальная — при блокировании одного колеса растормаживаются все четыре;
• двухканальная — срабатывание происходит на основании данных лучшего (высокопорогового) или худшего (низкопорогового) колеса;
• четырехканальная — каждое колесо регулируется отдельно, что обеспечивает максимальную эффективность торможения.

В зависимости от расположения компонентов и особенностей обслуживания, выделяют три типа АБС:

• с компонентами (гидромодуль, клапаны, аккумулятор и насос), расположенными в едином блоке;
• с компонентами, разнесенными в виде разных узлов;
• с дополнительными системами SBC и ESP.

Несмотря на непростое устройство, замену тормозной жидкости с АБС вполне реально произвести самостоятельно.

Прокачка гидропривода сцепления, замена рабочей жидкости Chevrolet Niva

Инструменты:

• Гаечный ключ накидной разрезной 8 мм
• Гаечный ключ накидной разрезной 10 мм
• Емкость для тормозной жидкости

Детали и расходники:

• Тормозная жидкость
• Шланг для прокачки
• Ветошь

Примечание:

По рекомендации завода-изготовителя рабочую жидкость в гидроприводе выключения сцепления необходимо заменять через 2 года.

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода.

Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Работу проводите с помощником на смотровой канаве.

1. Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления.

2. Залейте (или долейте) жидкость в бачок до нижней кромки заливной горловины.

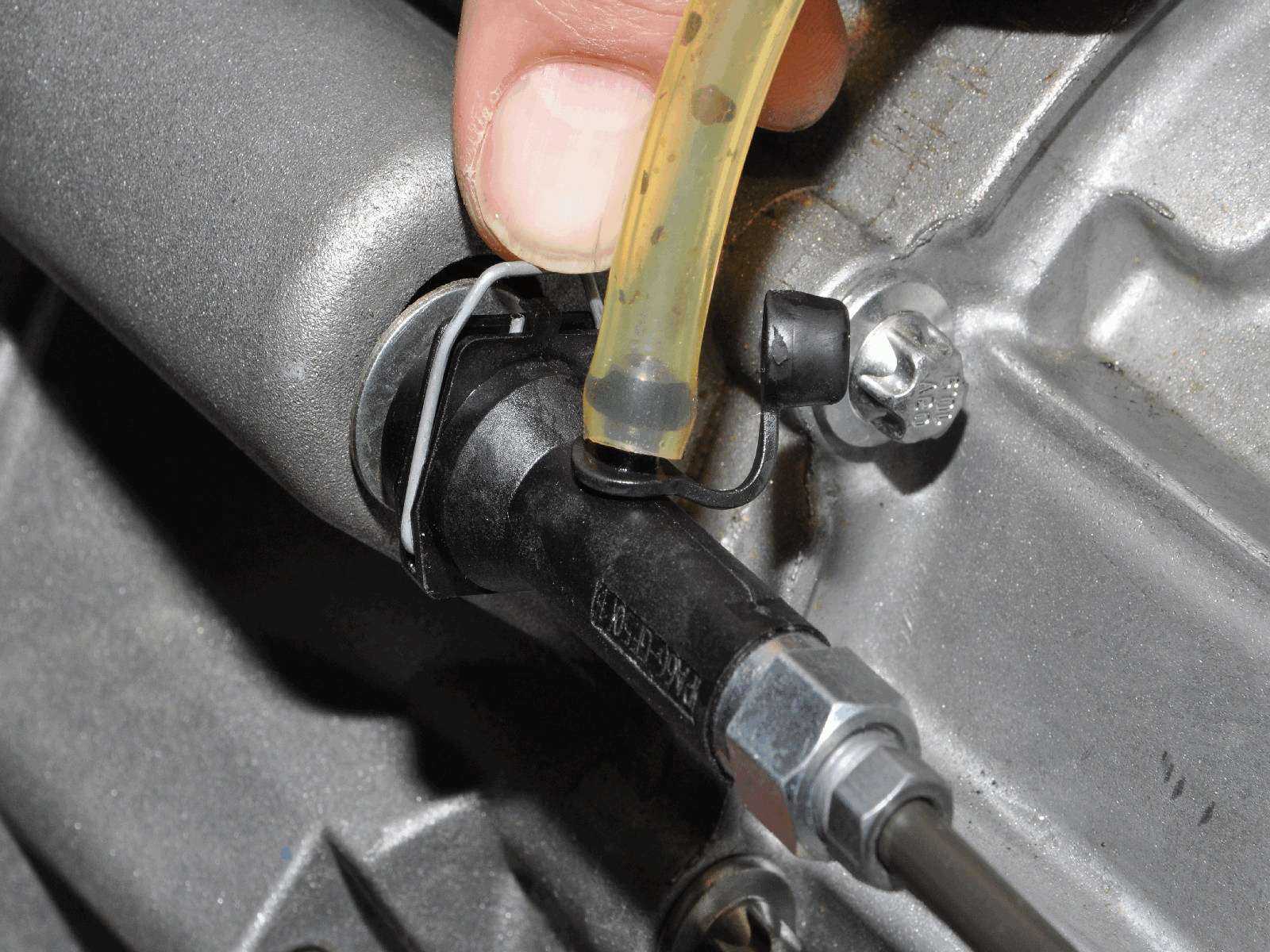

3. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости.

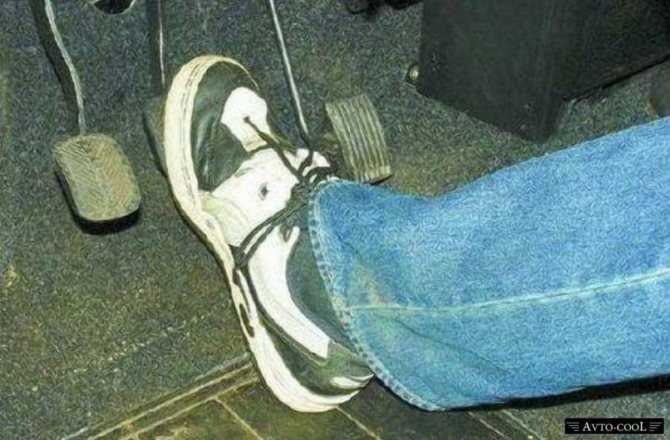

4. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой.

Примечание:

Помощник должен нажимать на педаль резко, с интервалами между нажатиями 2–3 с.

5. Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

6. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления.

7. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Примечание:

Постоянно следите за уровнем жидкости в бачке, не допуская ее снижения до метки «MIN» на стенке бачка, так как при более низком уровне вы можете не заметить момента полного осушения секции гидропривода выключения сцепления в бачке, и в систему попадет воздух. В этом случае придется прокачивать гидропривод. При необходимости доливайте новую тормозную жидкость. Так обеспечивается постепенное вытеснение старой жидкости новой без осушения гидросистемы.

8. Снимите шланг с клапана прокачки и наденьте колпачок.

9. Долейте тормозную жидкость в бачок главного цилиндра до уровня метки «max».

Предупреждения

Не используйте слитую из системы жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, что и у залитой прежде жидкости.

Тормозная жидкость гигроскопична, поэтому ее нельзя хранить в открытой таре.

Берегите природу! Не сливайте использованную тормозную жидкость в почву или канализационную систему.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

Неисправности сцепления Нивы Шевроле делятся на две группы. Одни можно устранить за счет регулировки механизма, вторые же требуют замены деталей или узла в целом. При этом поломки первой категории имеют свойство быстро переходить во вторую.

Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.

Это вредит двигателю и коробке переключения передач. Поэтому задача водителя – правильно диагностировать и устранить проблему в работе сцепления.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
2. Измерение полного хода педали после ее опускания до предела. Нормативное значение необходимо искать в инструкции по эксплуатации вашей модели:
   • для автомобилей с системой сцепления пружинно-рычажного типа (Ульяновские внедорожники семейства 3151: 31512, 31514 и 31519) оно составляет 18,5 см;
3. для диафрагменного типа — в среднем 16,5 см. Так, например, УАЗ Хантер оно должно быть установлено в пределах 13-17 см, для УАЗ 3303 и УАЗ 390945 – в промежутке от 18 до 22 см.

Настройка необходимого положения путем изменения позиции с помощью ключа.

Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Несколько способов прокачки тормозной системы

Напомним что прокачка тормозов очень важна для безаварийных ситуаций на дорогах, следите за системой прокачка тормоза с АБС. Прокачка тормозов с АБС возможна несколькими способами, причем их реализация зависит от конструкции всего комплекса. Удалить воздух из тормозной системы можно 2-мя способами, но в любом случае, потребуется помощник. Процесс прокачка тормозной системы с АБС нельзя считать трудоемким или сложным.

Способ №1

После полного отключения системы АБС надо проделать такие действия:

1. Сначала надо прокачать самый дальний от главного тормозного цилиндра узел – заднее колесо с правой стороны. Надо одеть один конец шланга на штуцер, a другой конец опустить в бутылочку с тормозной жидкостью. За руль надо посадить помощника, который будет нажимать ногой на тормоз. И нажимать до тех пор, пока полностью не удалится воздух.
2. В то время, когда помощник будет держать нажатой педаль газа, надо отвернуть штуцер. После того, как жидкость или воздух перестанет идти, то надо сразу же штуцер завернуть. Такую операцию надо повторять несколько раз, если пузырьки все еще выходят из рабочего цилиндра.
3. Затем можно переходить на заднее левое колесо, и проделывать те же самые действия.
4. После этого переходим на правый передний суппорт, а заканчивать прокачка тормоза надо на левом переднем суппорте.
5. Когда на каждом рабочем цилиндре удален воздух, это значит, что пришло время посмотреть, сколько жидкости в расширительном бачке. Главное не допустить, чтобы из бачка полностью ушла тормозная жидкость, потому что тогда воздух попадет в систему.

Способ №2. С помощью специального насоса прокачать тормоза

Если есть возможность подключить насос, то можно этим способом прокачка тормозов воспользоваться , только для этого также потребуется напарник. В обязательном порядке после того как процесс прокачка тормоза завершена, прежде чем выезжать нужно проверить герметичность системы и отсутствие подтеков. Контрольно проверить уровень тормозной жидкости.

1. Чтобы прокачать правый задний цилиндр, надо одеть на штуцер шланг с одной стороны, а с другой стороны – шланг также положить в бутылочку с тормозной жидкостью. Затем надо открутить штуцер примерно на 1,5 оборота.
2. Помощник также будет нажимать на педаль тормоза и включит двигатель. Присоединенный насос создаст давление в тормозной магистрали и выгонит весь воздух. После того, как пузырьки перестанут идти в бутылочку, надо просто выключить двигатель.
3. Заднее левое колесо прокачивается немного по-другому. Шланг крепится к штуцеру, и опускается в жидкость, а спускник надо отвернуть на 1 оборот.
4. Включить мотор и когда пузырьки пойдут в бутылочку с жидкостью, надо будет нажать на педаль тормоза примерно на половину, после чего быстро штуцер надо закрутить.
5. Затем педаль можно отпустить и выключить мотор.
6. Главное вовремя доливать в бачок тормозную жидкость.
7. Когда прокачка тормозов подошла к концу, надо закрутить все штуцеры, закрутить крышку на бачке и присоединить все ранее рассоединенные разъемы. Заглянуть под днище и проверить насколько герметичны трубопроводы, штуцеры и цилиндры. И если нигде ничего не протекает, значит с машиной все хорошо и можно спокойно ездить. Успехов вам при окончании решение проблемы прокачка тормозов с ABS.

Заполнение рабочей жидкостью гидравлической системы привода выключения сцепления

Замена задней подвески форд фокус 2 своими руками В систему гидравлического привода выключения сцепления заливают только специальную тормозную жидкость (ТУ MXП 1608-47, ТУ 35-ХП-430—62 или ТУ 35-ХК-482-64).

Нельзя смешивать тормозные жидкости разных марок и добавлять в систему хотя бы самое незначительное количество минеральных масел, глицерина, бензина, керосина или их смесей, вызывающих разбухание, а затем полное разрушение резиновых деталей и вследствие этого выход системы из строя. Применение этиленгликоля также недопустимо ввиду вызываемой им коррозии металлических деталей.

При отсутствии специальной тормозной жидкости можно пользоваться смесью 50% (по весу) касторового масла и 50% бутилового спирта. Допускается замена бутилового спирта изобутиловым или этиловым. Необходимо иметь в виду, что этиловый спирт легче испаряется, чем бутиловый, и состав смеси будет изменяться (особенно в жаркую погоду).

При переходе на другой сорт рабочей жидкости необходимо удалить прежнюю и тщательно промыть всю систему гидропривода сцепления спиртом или новой тормозной жидкостью. Тормозную жидкость заливают в корпус питательного бачка 3, не вынимая из него сетчатого фильтра 2, чтобы избежать попадания в систему посторонних примесей. Уровень тормозной жидкости должен быть на 10—15 мм ниже верхней кромки бачка.

Необходимо помнить, что тормозная жидкость оставляет пятна на окрашенной поверхности кузова автомобиля; поэтому заполнять систему нужно аккуратно, не допуская попадания жидкости на кузов.

Наблюдать за уровнем жидкости в питательном бачке весьма просто, так как бачок изготовлен из полупрозрачной пластмассы.

Заполнять систему гидравлического привода выключения сцепления тормозной жидкостью и удалять из нее воздух необходимо в следующем порядке:

1. Заполнить бачок жидкостью через сетчатый фильтр до нормального уровня. Для более быстрого заполнения бачка рекомендуется несколько приподнять сетчатый фильтр.
2. Очистить от пыли и грязи клапан выпуска воздуха на рабочем цилиндре и, сняв с головки клапана резиновый защитный колпачок 2, надеть на головку клапана резиновый шланг (прилагаемый к автомобилю). Свободный конец шланга погрузить в тормозную жидкость, налитую в чистый стеклянный сосуд емкостью не менее 0,5 л, который должен быть заполнен на половину его высоты.
3. Резко нажать ногой па педаль сцепления последовательно 4—5 раз (с интервалом между нажатиями в 1—2 сек), а затем, оставляя педаль нажатой, отвернуть на 1/2—1 оборот клапан выпуска воздуха. Под действием давления, созданного в системе, часть жидкости и содержащийся в ней воздух выйдут через шланг в сосуд с жидкостью (воздух из шланга будет выходить в виде пузырьков).
4. После того как прекратится истечение жидкости из шланга, завернуть клапан выпуска воздуха до отказа.
5. Повторить операции 3 и 4 до тех нор, пока полностью не прекратится выделение воздуха из шланга, погруженного в сосуд с жидкостью (для этого потребуется до 75—80 нажатий на педаль).

В процессе выполнения операции удаления воздуха из системы гидропривода добавляют тормозную жидкость в питательный бачок, не допуская снижения уровня в нем более чем на 2/3 от нормальной величины. Недостаточная высота столба жидкости над перепускным и компенсационным отверстиями в корпусе главного цилиндра может привести к подсасыванию в цилиндр (и в систему) атмосферного воздуха.

После того как прекратится выход из шланга пузырьков воздуха, следует, удерживая педаль нажатой, завернуть до отказа клапан выпуска воздуха и только после этого снять с его головки шланг. Далее надеть на головку клапана защитный колпачок, добавить в бачок жидкость до нормального уровня и поставить на место крышку бачка.

После окончания прокачки следует протереть поверхности деталей гидропривода сцепления тряпочкой.

Для полного заполнения системы гидропривода сцепления требуется 150 г тормозной жидкости.

Тормозная жидкость, выпущенная в сосуд при прокачивании системы, может быть вновь использована для ее заправки лишь после того, как она отстоится (не менее суток) и из нее полностью удалится воздух, затем ее необходимо профильтровать.

Когда нужно регулировать?

Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:

• Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
• Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
• Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.

Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.

Диагностика и замена жидкости гидропривода сцепления Солярис

Диагностика проводится как в моторном отсеке, так и под днищем автомобиля. С целью обеспечения полноценного доступа желательно воспользоваться смотровой ямой или подъёмным механизмом.

По умолчанию в систему сцепления заправляется 1,8 л жидкости, из которых 1,2 л в систему, а остальное количество – в расширительный бачок.

Основная цель диагностики – исключение течи контура, целостность металлического патрубка, главного выжимного цилиндра. Если на данном этапе замечаний у мастера нет, следует замена жидкости сцепления.

Основные моменты при замене жидкости таковы:

1. Долить новый DOT-4 до максимального уровня в расширительном бачке. Это необходимо для того, чтобы избежать всасывание воздуха при достижении уровня ниже допустимого.

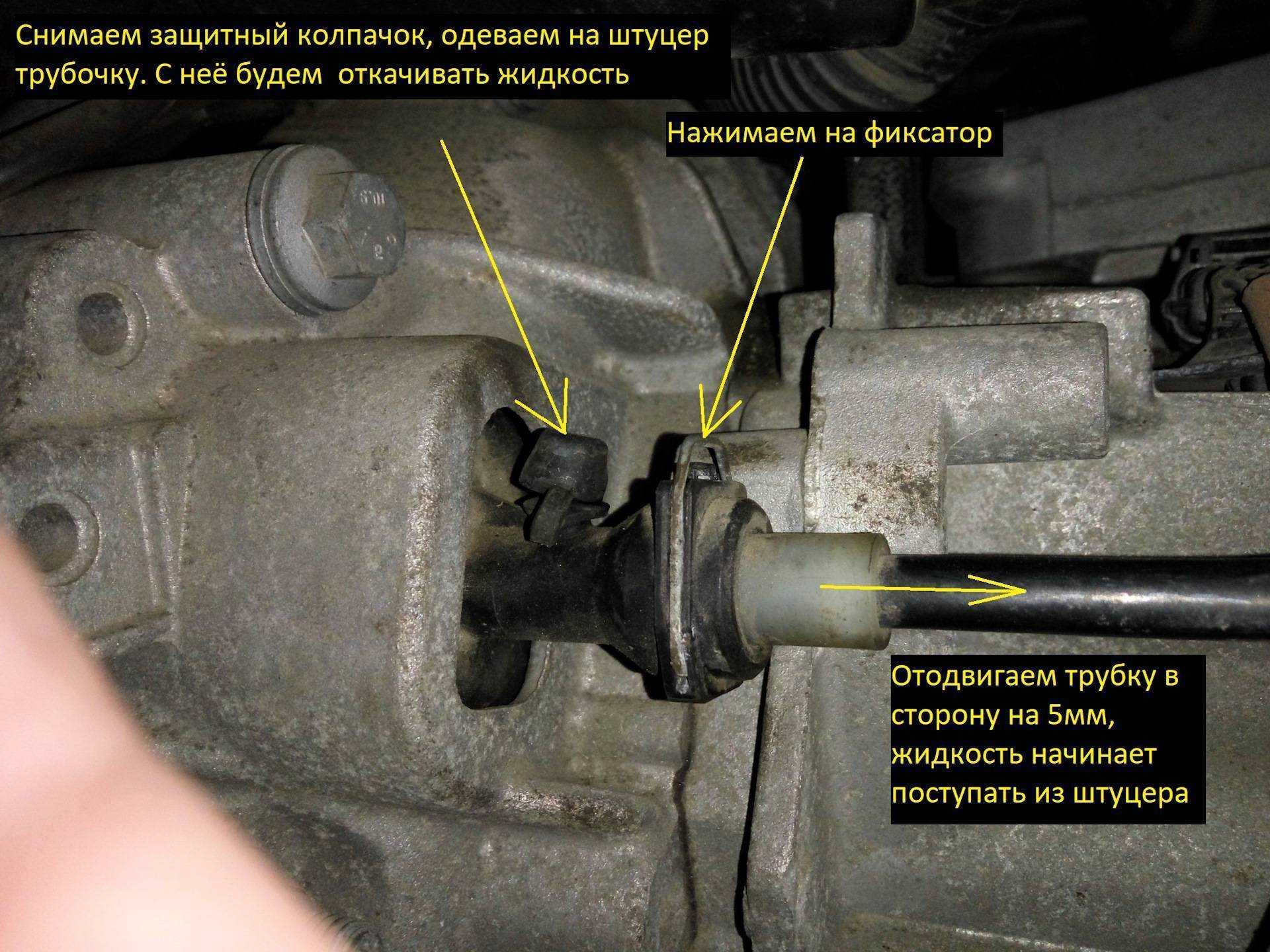

2. На штуцере для прокачки жидкости мастер снимает защитный колпак, он расположен напротив эмблемы «Хендай» на решётке радиатора, если условно провести прямую линию.
3. На штуцер надевается резиновый шланг для стравливания.
4. Ключом на «10» отворачивается сам штуцер на пол-оборота для выхода жидкости минимальным потоком. Конец шланга находится в пустой ёмкости для слива отработки.
5. Убедившись, что жидкость беспрепятственно выходит со штуцера, его снова завинчивают. В это время напарник мастера накачивает педаль сцепления подобно педали тормоза. Достаточно 5-6 раз, фиксация, стравливание.
6. Подобная процедура повторяется до тех пор, пока из шланга не потечёт жидкость светлого цвета.

По окончанию процедуры защитный колпачок закрывается, шланг извлекается. Замена жидкости сцепления окончена. Придерживаемся ранее разработанного изготовителем интервала – 30 000 км или 2 года.

Воздух в сцеплении: как прокачать

Начнем с того, что прокачка сцепления напоминает прокачку тормозов при попадании воздуха в гидравлическую систему в результате неисправностей или в рамках плановой замены тормозной жидкости. Кстати,  справка для новичков — в гидроприводе сцепления также используется тормозная жидкость.

Для прокачки сцепления с помощником потребуется подготовить:

• тормозную жидкость
• набор инструментов;
• емкость для слива тормозной жидкости
• шланг, который подойдет к сливному штуцеру по диаметру;

Обратите внимание, если сцепление прокачивается самостоятельно (без посторонней помощи), также нужен упор для дополнительной фиксации педали сцепления. Еще желательно использовать шланг, который является прозрачным

Это позволит эффективнее контролировать выход воздуха из системы. Также следует помнить, что тормозная жидкость является токсичной. Избегайте попадания на кожу, в глаза и т.д. Оптимально использовать защитные очки и перчатки.

Итак, перед тем, как прокачивать, нужно сначала выполнить регулировку сцепления. Если сцепление предварительно не отрегулировать, прокачать его не получится, так как может не быть свободного хода толкателя поршня главного цилиндра. Чтобы было понятно, поршень и толкатель по факту являются запорным клапаном.

Если не будет свободного хода, клапан окажется перекрытым. Похожая ситуация возникает в случае, когда неисправна оттяжная пружина. Это приводит к  тому, что педаль сцепления при переходе в конечное верхнее положение заедает.

Выполнив все рекомендации и регулировки, можно переходить к прокачке:

• На начальном этапе следует в бачок главного цилиндра необходимо налить тормозную жидкость (уровень выдерживать не ниже 2 сантиметров  от верхнего края). Наливать жидкость в бачок лучше через фильтр-сетку, чтобы избежать попадания в систему мусора, посторонних частиц и т.д.

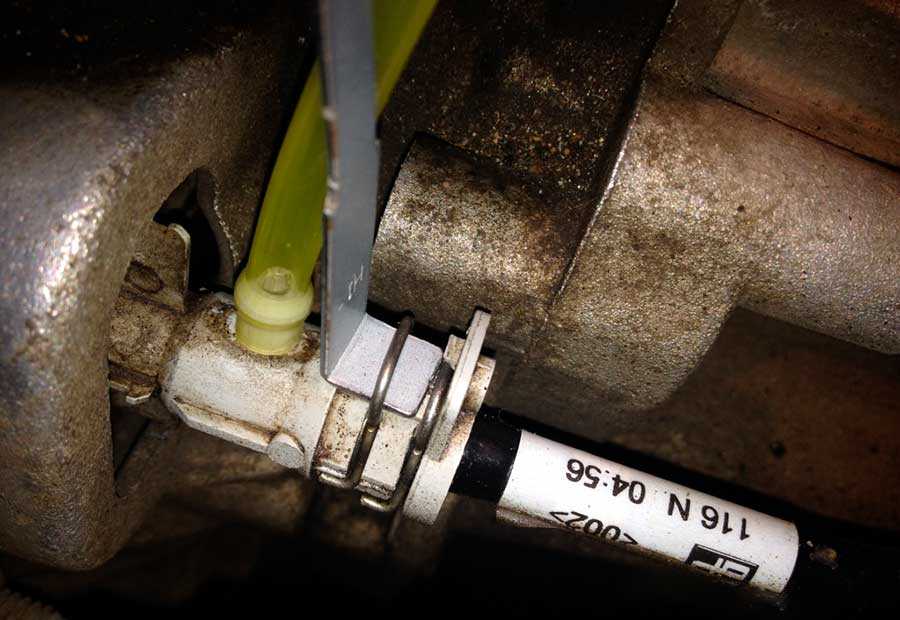

• Следующим шагом становится снятие резинового колпачка, расположенного в верхней части корпуса ПГУ, с перепускного клапана. Далее на клапан надевается резиновый шланг.
• Свободный конец шланга опускается в емкость (достаточно емкости с объемом 0.5 литра), куда предварительно следует залить 200-250 мл тормозной жидкости.
• Теперь нужно отвернуть перепускной клапан на 1 оборот, после чего потребуется до упора нажать на педаль сцепления (на педаль жмет помощник или ставится упор). Далее следует выждать, пока пузырьки воздуха не перестанут выходить из шланга в емкость.
• Параллельно следует наблюдать за тем, чтобы уровень тормозной жидкости в бачке не опускался ниже 3 сантиметров. Если заметно понижение, жидкость следует долить.
• После того, как пузырьки воздуха прекратили выходить в емкость, нужно завернуть перепускной клапан с рекомендуемым усилием. В случае если прокачка осуществляется без помощника, упор с педали сцепления можно убрать.
• Завершающим этапом становится снятие шланга со штуцера, после чего обратно надевается колпачок. Также следует проверить уровень жидкости в бачке, доливая жидкость и доводя ее уровень до отметки не более 2 см от верхнего края.

Добавим, что часто за один подход качественно прокачать сцепление не получается. Как показывает практика, процедуру оптимально повторить несколько раз (2-3). После каждого нажатия на педаль сцепления перепускной клапан нужно заворачивать, затем отпускать педаль и повторять указанные действия. Такой подход позволяет быстро и эффективно удалить воздух выходит из системы.

По окончании остается проверить работоспособность сцепления после прокачки. Чтобы это сделать, следует выжать до упора педаль сцепления, после чего проверяется ход толкателя поршня (в соответствии с нормой для конкретного автомобиля). Если заметны отклонения, требуется дополнительно провести регулировку сцепления.

Заключение

Прокачка гидроусилителя — несложная процедура, с которой может справиться даже неопытный автовладелец. Главное, придерживаться последовательности действий, рассмотренной выше. Также необходимо обязательно использовать рабочую жидкость с рекомендованными производителем характеристиками. При появлении малейших признаков неисправности системы ГУР необходимо провести профилактические процедуры. В противном случае система может выйти из строя, что грозит не только ремонтом но и потерей контроля над автомобилем на дороге.

Источник статьи: http://etlib.ru/blog/532-prokachka-gur
