Приступаем к работе

Итак, нам нужно подобраться к тыльной части «спарки» и найти штуцер для вывода воздуха. Его мы пока не откручиваем, а лишь надеваем шланг, который вторым концом будет опускаться в бутылку. Если на штуцере есть грязь, ее нужно предварительно удалить, зачистив участок металлической щеткой. Также доливают жидкость в бачок до максимального уровня.

После этого нам понадобится помощник, который будет по команде нажимать на педаль тормоза и держать ее. Это нужно для того, чтобы в системе образовалось повышенное давление. Иначе жидкость из системы не выйдет. Помощник должен нажать на педаль около пяти раз с интервалом в одну секунду. Дальше педаль нужно держать. А в это время мы откручиваем аккуратно штуцер на пол-оборота. Если шланг прозрачный, мы увидим, как из системы пошла жидкость с пузырьками воздуха.

После того как жидкость перестала идти, штуцер закручивают. Нам нужно вновь создать давление в системе. Помощник нажимает на педаль пять раз и удерживает ее. Дальше откручивается штуцер. Если операция выполняется несколько раз подряд, нужно долить тормозную жидкость. Она не должна опускаться ниже минимального уровня. Когда из контура пошла чистая жидкость, без пузырьков, можно закручивать штуцер и убирать шланг.

После этого переходят к соседнему заднему колесу. Как прокачать тормоза на «Газели»? Действуют по такой же схеме. Сперва зачищают штуцер от грязи, дальше устанавливают шланг. Доливают при необходимости жидкость в бачок. Помощник создает давление в системе. Затем мы откручиваем штуцер и контролируем состояние жидкости. Если шланг черный и проконтролировать наличие пузырьков не получается, это можно заметить на слух. При откручивании будет характерный шум – воздух с жидкостью под давлением выходит наружу. Если при последующем откручивании никаких шумов не произошло, значит, в данном контуре воздух уже удален.

Как прокачать тормоза на «Газели» спереди? Здесь работа выполняется аналогичным образом. Чтобы не лежать под машиной, можно открутить колесо, поддомкратив «Газель» за рессору (домкрат ставят ближе к балке). Последовательность работ такая же. Сперва зачищают штуцер, надевают шланг, доливают жидкость, создают давление. После аккуратно откручивают штуцер и следят, как выходит воздух.

Устройство антиблокировочной системы тормозов (ABS)

При торможении АБС регулирует давление жидкости в рабочих цилиндрах, предотвращая полную блокировку колес. Благодаря этому сокращается тормозной путь и водитель продолжает контролировать траекторию движения автомобиля даже при интенсивном торможении на снегу песке или мокром асфальте.

Принцип работы системы abs. Видео:

Антиблокировочная система включает следующие детали:

Блок управления. Электроника, меняющая давление за счет открытия и закрытия перепускных клапанов. Она анализирует информацию о вращения колес. При остановке колеса клапан частично сбрасывает давление и колодка давит слабее.
Датчики, контролирующие частоту вращения. Устройства крепятся на колесных ступицах и работают за счет эффекта Холла. Они передают информацию в ЭБУ.
Гидравлический блок. В его состав входят гидроаккумуляторы, электромагнитные клапаны для впуска и выпуска, насос с электроприводом и демпфирующие камеры.

В нормальном положении выпускные клапаны закрыты и не дают жидкости выйти из цилиндра. Соответственно, впускные открыты и не препятствуют повышению давления при нажатии на педаль. Когда машина тормозит, жидкость поступает в цилиндр, повышая давление в нем. Если же колесо начинает замедляться слишком резко, ЭБУ перекрывает впускной клапан, препятствуя блокировке. При необходимости подается сигнал на открытие выпускного клапана, уменьшающего давление до величины, при которой колесо разблокируется.

Какую тормозную жидкость необходимо использовать на автомобиле ВАЗ 2107

Конструкция ТК следующая: на каждом колесе установлен суппорт, внутри которого две тормозные колодки. Они обжимают диск при нажатии на педаль. Повышается давление внутри контура, которое передается ТЖ на рабочие цилиндры и колодки.

После того, как водитель отпускает педаль, давление в контуре восстанавливается, диск и колодки возвращаются в исходное положение. В ходе эксплуатации машины, вследствие температурных перепадов в жидкости образуется осадок, засоряются контуры, создаются препятствия естественной циркуляции «смазки». Магистрали нуждаются в срочной профилактике, очистке, замене уплотнительных элементов.

В автомобили семейства ВАЗ 2107 предписано заправлять ТЖ класса ДОТ-4 на синтетической и полусинтетической основах. Минеральная исключена из применения.

До 1995 года в тормозной контур ВАЗа заправляли ДОТ-3. В силу невысоких технических характеристик, несоответствия требованиям и стандартам современности третий класс исключили.

Инженеры АвтоВАЗа рекомендуют обновлять ТЖ через каждые 45000 км или три года с момента заправки, в зависимости от того, что наступит раньше срока.

У ДОТ 4 – 6 поколения имеется один недостаток – активное впитывание влаги, конденсата. Это поясняется особенностями гигроскопической структуры на молекулярном уровне. Чем больше впитано воды, тем меньше полезных веществ внутри, слабее конструкция.

Водителю на заметку. Не смешивайте между собой ТЖ на синтетической, полусинтетической и минеральной основах. Вследствие химической реакции, жидкость сворачивается, образуется густая, однородная масса, которая засорят магистрали контура.

Как прокачивать тормоза на «Газели» своими руками?

Каждый из нас знает какую важность представляет для автомобиля его тормозная система. Ее неисправности могут обернуться плачевными последствиями

Поэтому каждый владелец должен контролировать состояние тормозной системы и вовремя устранять неполадки. Среди частых проблем, с которыми сталкиваются водители, стоит отметить мягкую педаль тормоза. Машина при этом слабо тормозит, а сама педаль упирается практически в пол.

Все это говорит о наличии воздуха в системе. Из-за него жидкость не может оказать нужное давление на рабочие цилиндры. Колодки плохо сжимают тормозной диск и барабан. Как решить данную проблему? Достаточно прокачать тормоза. Сегодня мы рассмотрим, как это сделать на примере коммерческого автомобиля «Газель».

Как прокачать тормоза самостоятельно

Можно ли прокачать тормоза одному без привлечения помощника? Народные умельцы отвечают на этот вопрос положительно, да, вполне возможно.

Они приспособились к выполнению подобной операции и знают несколько способов удаления воздушных пробок из системы торможения автомобиля.

Назовём наиболее популярные варианты:

С помощью шприца.
Газового упора.
Спринцовки в сочетании с прозрачной трубки подходящего размера.

Также можно выполнить эту процедуру, имея в своём арсенале автомобильный сканер Ваг Ком, оснащённый специальной программой.

Рассмотрим подробнее эти варианты.

Как прокачать тормоза через программу Ваг Ком

При помощи программы VAG-COM владелец автомобиля может:

Удалить воздушные пробки из трубопроводов системы торможения.
Вернуть заводскую настройку положения педали системы торможения.

Для работы следует подготовить четыре пустые ёмкости для слива «тормозухи» и такое же количество трубок.

Расскажем об этапах подобной операции:

Автосканер необходимо подключить через диагностический разъём OBD-II к CAN-шине машины.
Демонтировать все колёса.
На штуцера системы торможения одеть шланги, другие концы опустить в приготовленные ёмкости.
Снять крышку расширительного бачка, долить техжидкости до максимального уровня. Во время процедуры нужно контролировать уровень, он не должен опускаться ниже отметки «минимум». По необходимости следует подливать тормозную жидкость в бачок.
Включив автосканер, нужно выбрать позицию «Блок тормозной системы» (03) – «Базовые параметры» (04) – группа 001. При отсутствии кода необходимо написать его показатель.
Раскрыть передние штуцера, на компьютерном устройстве выбрать позицию «Вкл./Выкл./Далее». При этом начинает гудеть насос.
Сканер потребует нажатия педаль тормоза десять раз. Следует выполнить эту команду, после которой насос перестаёт гудеть.
На экране появляется надпись «закрыть штуцера» – выполнить эту команду.
Выбрать позицию «Вкл./Выкл./Далее».
Раскрыть штуцера задних колёс, надеть на них трубки, свободные концы опустить в ёмкости.
Выбрать «Вкл./Выкл./Далее» – гудит насос.
Нажать на педаль тормоза 10 раз, насос перестаёт гудеть.
Закрыть задние штуцера, выбрать «Вкл./Выкл./Далее».
На мониторе должно появиться сообщение «Частичная прокачка завершена».

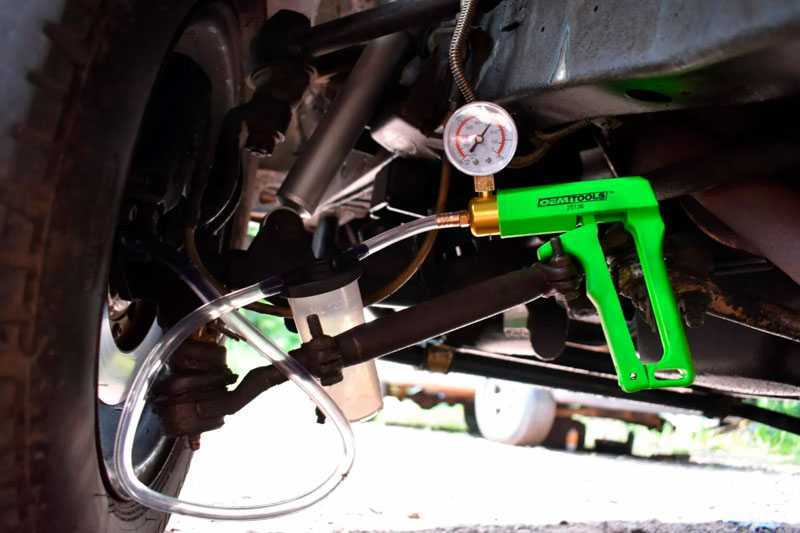

Как прокачать тормоза с помощью приспособления для прокачки

Для прокачки с помощи шприца следует иметь при себе сам шприц, крышку от бачка расширения и резервуар для «тормозухи».

Процедура проходит так:

Шприц вставляется в центр крышки, фиксируется в ней герметиком.
Затем в него набирается тормозная жидкость, самодельная конструкция закручивается на бачок.
Колесо, на котором проводится процедура, снимается.
Ослабляется штуцер, под него ставится резервуар, в который потечёт «тормозуха».
Шприцом создаётся давление в системе.
После того как струйка технической жидкости более – менее равномерно потекла в ёмкость, следует закрыть штуцер.
В расширительный бачок добавляется тормозная жидкость до предельного уровня.
Основным моментом этого метода является прочность фиксации шприца в крышке бачка и качественная герметизация герметиком.
Прокачка с газовым упором. В ходе работ нужен будет газовый упор, устанавливаемый от капота машины или задней двери.

Ход выполнения:

Заполнить тормозной жидкостью бачок до максимального уровня.
После нажатия на педаль торможения (7 – 10 раз), убрать ногу, заменив её на газовый упор. Педаль при этом фиксируется в крайнем нижнем положении. Второй конец упора можно установить под сиденье переднего кресла.
Поддомкратить заднее правое колесо, демонтировать его.
Ослабить ключом штуцер, надеть на него трубку.
Стравить воздух и излишки технической жидкости.

В этом случае ключевым моментом в работе будет надёжность установки газового упора, а также добавка техжидкости в бачок.

Удаление воздушных пробок спринцовкой. Для проведения операции потребуется спринцовка, она же резиновая груша, она же клизма и прозрачная медицинская трубка, подходящего диаметра.

Рассмотрим алгоритм работы:

Прозрачную трубку с одной стороны надеть на штуцер, с другой – на грушу, сжимая при этом её рукой.
Одновременно открыть штуцер и медленно разжать спринцовку. При этом по прозрачному шлангу пойдёт «тормозуха» и пузырьки воздуха.
После того как резиновая груша примет своё первоначальное положение, нужно закрыть штуцер.
В месте соединения шланга и груши сделать загиб трубки.
Снять согнутый шланг, из спринцовки выпустить остатки воздуха.
Затем следует ещё раз повторить процедуру.

Порядок прокачки тормозов АБС

1) Заранее подготовленный прозрачный шланг нужно закрепить на штуцер тормозного цилиндра, другой его коней опустить в емкость.

2) Установить рычаг коробки передач на нейтральное положение, задействовать ручник (ручной тормоз) и для сброса АТ в контуре до 80 атмосфер включить зажигание.

3) Необходимо интенсивно нажимать на педаль тормоза до появления на ней сопротивления, после чего педаль нужно удерживать в нажатом положении. Специальным ключом отвернуть штуцер и подождать когда педаль тормоза упрется в пол. После того как это произойдет, штуцер необходимо завернуть, а педаль тормоза отпустить.

Эти действия следует повторять до тех пор, пока вся тормозная жидкость в бачке не опустится до уровня патрубка гидропривода. Во избежание попадания воздуха в тормозную систему нужно регулярно доливать в бачок тормозную жидкость.

4) В гидроприводе сцепления накапливается воздух и при его выдавливании «уходит» примерно 100 мл тормозной жидкости. По окончании процедуры прокачки тормозов для восполнения потерь в расширительный бачок необходимо добавить тормозную жидкость до отметки максимального уровня. Описанную выше процедуру необходимо провести на каждом колесе. В тормозной жидкости должны отсутствовать пузырьки воздуха.

5) Следующим этапом работы является контроль свободного ход педали тормоза. Если прокачка выполнена качественно и правильно, свободный ход педали составляет до 30% общей амплитуды перемещения педали.

6) Завершающим шагом прокачки тормозов является заливка в бачок новой тормозной жидкости. Ее количество должно строго соответствовать уровню ранее нанесенной на бачок метки. Крышку расширительного бачка плотно завинтить и подключить штекер антиблокироочной системы.

Одновременно с прокачкой тормозов рекомендуется обратить внимание на герметичность и плотность фиксации всех элементов тормозной системы. Чтобы проверить работоспособность системы нужно завести двигатель машины и на протяжении десяти секунд нажимать педаль тормоза до упора

В это время индикатор исправности АБС в режиме самодиагностики должен загореться и вскоре погаснуть. Данный алгоритм индикатора свидетельствует о качественной прокачке системы и отсутствии прочих неисправностей.

Оценить, какова эффективность работы системы, можно проведя контрольный заезд с регулярным торможением. Если в момент торможения в педали тормоза присутствует пульсация – это свидетельствует об исправном состоянии системы.

Важно! Если конструкция системы АБС предусматривает оснащение электронными активаторами SBC и ESP, прокачка тормозной системы производится только в условиях СТО

Передние тормоза

Тормоза личностного роста Промедление. Вы никогда не задумывались о том, что иногда вы слишком много думаете? Как бы нелепо это ни звучало, но это так. Здесь имеется ввиду не качество мыслительного процесса, а само время, на протяжении которого мы раздумываем о том или ином действии. Вместо того, чтобы действовать в нужном направлении, мы часто излишне много анализируем и просчитываем.

Эту проблему способен решить самоблокирующийся дифференциал, который призван повысить крутящий момент на том колесе, у которого больше сцепление с поверхностью. Основной задачей данной системы является облегчение управлением автомобилем и улучшение его устойчивости на дороге, сохраняя при этом необходимую обратную связь с водителем.

Тоесть по сути распредвал задает режим работы всего автомобиля, так как непосредственно влияет на выдаваемую мощность. Принцип работы данного агрегата достаточно прост. Обладая высокой чувствительностью, он подходит ко многим автомобилям марки Газель, Соболь, Волги, и даже может быть установлен на автомобили некоторых других марок после минимальных доработок.

Данный тип двигателя предназначается для установки в автомобили, которые отвечают требованиям повышенной проходимости. Габариты и крепления расположены так, что он может быть также установлен в автомобили, которые комплектуются бензиновыми движками ЗМЗ.

Прокачка гидропривода тормозной системы Газель NEXT, замена тормозной жидкости в гидроприводе тормозов.

Прокачка гидропривода тормозной системы Газель NEXT производится для удаления воздуха, попавшего туда при заполнении жидкостью после ее замены или после ремонта узлов гидропривода тормозной системы Газель NEXT, связанного с его разгерметизацией.

Признаки наличия воздуха в гидроприводе:

Перед прокачкой гидропривода тормозной системы Газель NEXT необходимо обнаружить и устранить причину разгерметизации. Если прокачка гидропривода связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура гидропривода тормозной системы Газель NEXT.

Действия при прокачке гидропривода тормозной системы Газель NEXT такие же, как и при замене тормозной жидкости, описаны они ниже. Различие состоит лишь в том, что не требуется предварительно откачивать из бачка старую тормозную жидкость, а критерием завершения прокачки рабочего цилиндра является прекращение выхода пузырьков воздуха из шланга, а не появление свежей тормозной жидкости.

Замена тормозной жидкости в гидроприводе тормозной системы Газель NEXT.

Согласно рекомендации завода-изготовителя заменять тормозную жидкость гидропривода тормозной системы Газель NEXT следует через 2 года эксплуатации или 30 000 километров пробега. В зависимости от того, что наступит раньше. Система гидропривода тормозной системы Газель NEXT заполнена специальной тормозной жидкостью DOT-4.

Тормозная жидкость очень гигроскопична (поглощает влагу из воздуха), что помимо появления коррозии деталей тормозной системы снижает температуру кипения самой жидкости, а это может привести к отказу тормозов при частых интенсивных торможениях. Поэтому рекомендуем заменять тормозную жидкость не реже чем раз в 1 год.

Замену тормозной жидкости рекомендуется проводить с помощником, предварительно установив автомобиль на смотровую канаву или эстакаду. Тогда не потребуется снимать колеса. Применяйте тормозные жидкости, соответствующие классу не ниже DOT-4.

Очередность замены жидкости в тормозных механизмах:

Не используйте слитую жидкость повторно. Она загрязнена, насыщена воздухом и влагой. Всегда доливайте в систему гидропривода тормозной системы Газель NEXT только новую жидкость той марки, которая была залита прежде.

Порядок замены тормозной жидкости в гидроприводе тормозной системы Газель NEXT.

Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры. Если задние колеса вывешены, предварительно разблокируйте регулятор давления в задних тормозных механизмах, вставив отвертку между пластиной и поршнем. Не забудьте вынуть ее по окончании работы.

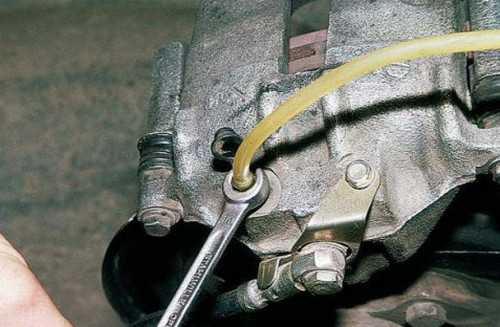

После этого наденьте резиновый шланг или прозрачную трубку на клапан выпуска воздуха рабочего цилиндра тормозного механизма правого заднего колеса и погрузите конец шланга в чистый прозрачный сосуд. Помощник должен резко нажать на педаль тормоза четыре-пять раз (с интервалом между нажатиями 1-2 с). После чего удерживать педаль нажатой.

Отверните на 1/2-3/4 оборота клапан выпуска воздуха. Из шланга начнет вытекать старая (грязная) тормозная жидкость. Педаль тормоза в это время должна плавно дойти до упора. Как только грязная жидкость перестанет вытекать, заверните клапан выпуска воздуха.

Постоянно следите за уровнем жидкости в бачке, не допуская его снижения до метки «MIN» на стенке бачка. При необходимости доливайте новую тормозную жидкость, чтобы не допустить попадания воздуха в гидропривод. Таким образом обеспечивается постепенное вытеснение старой жидкости новой без осушения гидросистемы.

Повторяйте все операции до полной замены жидкости в приводе. Из шланга должна вытекать чистая тормозная жидкость без пузырьков воздуха. После замены тормозной жидкости обязательно наденьте защитные колпачки на клапаны выпуска воздуха. Поврежденные колпачки замените.

Процесс прокачки тормозов

В отличие от покраски автомобиля или замены неисправных свечей зажигания, самотёчная прокачка — это относительно простая и доступная процедура обслуживания автомобиля, которую может выполнить практически каждый. Однако необходимо соблюдать надлежащие меры безопасности и следить за тем, чтобы работа была выполнена качественно.

Для правильной прокачки под действием силы тяжести требуются следующие инструменты:

Четверть литра тормозной жидкости.
150 см пластиковой трубки диаметром 3/16 дюйма.
Банка, бутылка или кастрюля для хранения остатков жидкости.
Напольный домкрат и четыре подставки.
Молоток или резиновая киянка.
Маскировочная лента.
Пара тисков.
Гаечный ключ с открытым концом.
Гравитационная продувка тормозов.

После того, как будут собраны все необходимые инструменты, можно приступать к прокачке тормозов. Этот процесс требует некоторого ожидания и может занять 30 минут или более.

Шаг 1

Меры предосторожности Тормозная жидкость едкая и может повредить кожу, одежду, лакокрасочное покрытие автомобиля. Чтобы обезопасить себя, необходимо надеть латексные перчатки и защитные очки, а также накрыть все места автомобиля, которые могут соприкасаться с жидкостью.
Шаг 2

Поднять автомобиль, снять колеса С помощью напольного домкрата, нужно слегка приподнять автомобиль над землёй. Поскольку автомобиль находиться в поднятом состоянии, необходимо убедиться, что он надёжно закреплён и сбалансирован, прежде чем продолжать. Затем можно снимать колеса.
Шаг 3. Найти резервуар с тормозной жидкостью Обычно это ёмкость светлого цвета с чёрной крышкой, расположенная под капотом, на одной линии с педалью тормоза. После того как место нахождения определённо, нужно открыть бачок и проверьте уровень жидкости. Для удаления старой тормозной жидкости, можно использовать большой шприц-насос или бастер, но нельзя сливать жидкость полностью, так как в бачок попадёт воздух. Доливать новую жидкость можно будет, каждый раз при продувке тормозов.
Шаг 4. Подсоединить пластиковую трубку С помощью тисков, понадобиться ослабить колпачки для стравливания воздуха, а затем затянуть их настолько, чтобы стравливающий клапан не пропускал воздух. Тиски необходимы для этого шага, особенно если в тормозных суппортах используются сапуны M7, которые легко застревают и срываются. Для суппортов с большими воздуховыпускными отверстиями лучше использовать тиски.

Работая с одним колесом за раз, начиная с правого заднего, а затем с левого заднего колеса, нужно поместить один конец пластиковой трубки на ниппель для стравливания воздуха, а другой конец в контейнер (банку, бутылку, кастрюлю и т.д.).

Чтобы воздух не засасывался обратно в тормозную систему, надо покрыть дно ёмкости небольшим количеством свежей жидкости. Удлинение трубки до более высокого уровня, чем резервуар, облегчит поток. Малярный скотч можно использовать для закрепления трубки на кузове автомобиля, чтобы не держать её самостоятельно.

Шаг 5. Слить старую тормозную жидкость С этим шагом нужно быть осторожным. Простая ошибка может привести к тому, что всё нужно будет начинать сначала. С помощью гаечного ключа, необходимо медленно открыть ниппель для выпуска воздуха. Как только ниппель будет открыт, старая тормозная жидкость начнёт вытекать через пластиковую трубку и попадёт в банку или бутылку.

Чтобы заставить пузырьки воздуха быстрее подниматься по трубке, нужно несколько раз постучать по тормозному суппорту резиновым молотком, деревянной ручкой молотка или другими подобными приспособлениями.

Состояние резервуара должно постоянно контролироваться, чтобы он не пересыхал, пополняя его свежей жидкостью по мере необходимости

Это очень важно

Шаг 6. Закрыть выпускное отверстие, пополнить резервуар тормозной жидкостью Как только пузырьки воздуха исчезнут, а жидкость станет чистой, можно закрыть выпускное отверстие, поставить ёмкость под ниппель и снимать пластиковую трубку. Капающая из ниппеля жидкость должна попадать в контейнер, а не на пол. Затем пополните резервуар свежей жидкостью.
Шаг 7. Тест-драйв и устранение неисправностей После того как были продуты все тормоза, последним шагом в процессе самотёчной продувки является пробная поездка для оценки результатов работы. Нужно проверить, как ощущается педаль. Убедиться, что она упругая при нажатии и держит постоянное давление, не проваливаясь.

Если педаль кажется кашеобразной или твёрдой, значит, что-то пошло не так. Главный цилиндр может быть заполнен воздухом или даже неисправен, в этом случае следует обратиться к опытному механику для проверки автомобиля.

Проголосуйте, понравилась ли вам статья?

Жидкость и ее замена

Чтобы поменять жидкость для тормозной системы в автомобиле ГАЗ-3110 требуется:

ровная чистая поверхность;
очистить клапаны от налипшей пыли, какая в соединении с маслами превратилась в грязь;
проверить данную жидкость (посмотреть в бочке на датчик);

если не хватает, требуется дополнить жидкий состав до max уровня;
когда идет прокачка системы, отвечающей за остановку автомобиля, требуется все время прослеживать уровень жидкости. Если нужно доливать;
прокачивать тормоза следует при выключенном моторе и пустом багажнике, чтобы не было давления на задние колеса.

Смотрите в видео: как заменить тормозную жидкость.

Если в системе присутствует воздух:

снять с клапана прокачки с заднего цилиндра защитный колпачок;
надеть прозрачную трубочку и опустить в емкость с жидкостью;
надавить на педаль «тормоз» 5 раз;
не отпуская педаль, отвернуть клапан воздуха на пол-оборота (чуть-чуть) с помощью ключа на 10;
в жидкости, через прозрачный шланг будут просматриваться пузыри воздуха;

когда педаль газа уйдет в пол (не отпускать), закрутить клапан воздуха до упора, после отпустить педаль;
педаль тормоза нажимать постоянно, пока идет воздух. После чего, снять шланг и надеть колпачок защиты;
во время всей процедуры требуется следить за уровнем, чтобы он не упал ниже min.

Смотрите в видео: как прокачать воздух из тормозной системы.

После прокачки заднего правого тормоза, следует повторить туже процедуру с задним левым тормозом, передним правым, а также передним левым тормозами. Все делается в строгой по очередности.

Устройство рулевого механизма на ГАЗ-3110

Когда в тормозной система остается воздух, педаль не уходит в пол, а становится упругой. Требуется проводить прокачку, пока педаль тормоза не будет жестко уходить в пол. Если процедура прокачки занимает долгое время, а воздух идет, это говорит о том, что где-то в системе нет герметичности. Требуется все (шланги, соединения) тщательно проверить. Если произошла где-то утечка (это видно), можно просто затянуть болты. А если, видно, что прохудились кольца и манжеты, то их требуется заменить. Если менять тормозную жидкость, следует проводить прокачку до того момента, когда из шланга не потечет светлая новая жидкость.

Советуем посмотреть: как прокачать тормозную систему.

В рабочей системе можно заменить такие детали:

Колодки на колесах спереди.
Диск и суппорт.
Шланг спереди.
Барабан.
Колодки на колесах сзади.
Плунжер на колесе сзади.
Манжеты.
Конструкция ручника.
Тросик тормоза (ручника).

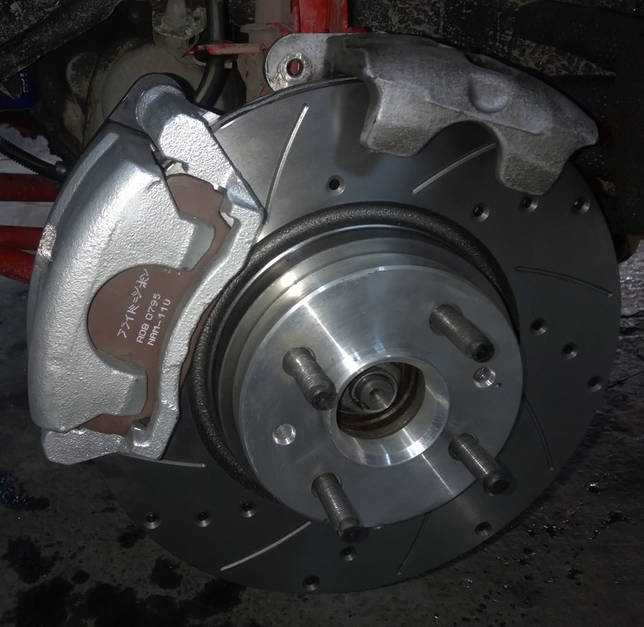

Так выглядит суппорт и тормозной диск

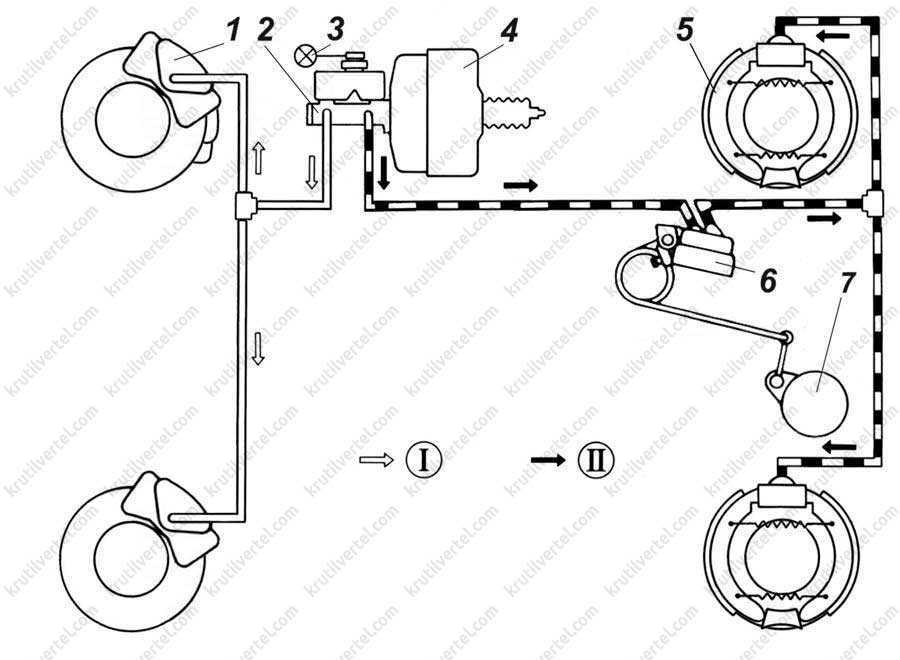

Схема тормозной системы ГАЗ-3309 дизель

Во время проектировки подобного транспортного средства инженеры завода приняли решение о разработке его конструкции практически с нуля, что сделало её не похожей на остальные автомобили автоконцерна. Особого упоминания заслуживает тормозная система ГАЗ 3309, которая кардинально отличается от своих предшественников.

Изучая её устройство, целесообразно выделить несколько категорий основных элементов, за счет которых обеспечивается корректная работа. К их числу следует отнести:

рабочий узел;
оборудование стоячного тормоза;
запасная система.

Все они предназначены для оперативного торможения грузовика либо замедления его движения

Пневмогидравлические тормоза этого автомобиля отличаются надежностью, что особенно важно для грузового транспорта, тормозной путь которого имеет решающее значение при возникновении опасных ситуаций на дороге

Под рабочим узлом подразумевается основная система, которая постоянно используется во время движения, а запасная является резервом на случай отказа первой.

Устройство тормозов

Рассматривая конструкцию этой системы ГАЗ 3309, необходимо отметить, что стоячная и резервная системы совмещены в один комплект, что следует учитывать при выполнении ремонтных работ. В предыдущих моделях для торможения педаль приходилось выжимать со значительным усилием, однако в новой конструкции инженерам автоконцерна удалось полностью ликвидировать этот недостаток.

Устройство тормозов предусматривает наличие следующих элементов:

стоячный тормоз — фиксатор, рычаг-рукоятка, диск, трос ручного тормоза разжимной элемент, барабан, колодки, сопутствующие механизмы;
приводная часть — колодки, защитные колпаки, поршни, направляющие скобы, щит, резервуары гидроцилиндра, а также прочие комплектующие;
тормозной цилиндр — рычажной корпус, тяга, направляющие детали, включатели стоп-сигнала.

Важным элементом конструкции представляется усилитель, который предназначен для увеличения давления в ключевых узлах. За счет этого появляется возможность существенно повысить эффективность торможения без необходимости прикладывать максимальные усилия по отношению к органам управления.

Заключение

Итак, мы рассмотрели, как прокачать тормоза на «Газели». Как видите, работу можно выполнить и своими руками. Большой плюс «Газели» в том, что к штуцерам можно подобраться без ямы или подъемника.

Прокачка тормозов никогда не была чем-то очень сложным и проблематичным для автомобилистов, выполнение этой работы отнимало в среднем 1,5-2 часа. Однако с появлением автомобилей с системой ABS задача существенно усложнилась, и на вопрос как прокачать тормоза с АБС большинство водителей не смогут ответить.

Процесс прокачки тормозной системы с АБС нельзя назвать трудоемким или через чур сложным, вся проблема заключается в том, что нужно знать последовательность выполнения этой работы и тогда все получится. Сегодня я расскажу вам как прокачать тормоза с системой ABS в домашних условиях без чьей-либо помощи.

Существуют два типа систем АБС, которые прокачиваются по-разному. Их отличия заключаются в расположении узлов и принципе действий.

Первый тип ABS включает в себя: насос, блок гидроклапанов и гидроаккумулятор. Такая схема АБС считается самой простой, поэтому и прокачивается она почти как обыкновенная тормозная система.

Для того чтобы прокачать тормозную систему с АБС выполните следующие пункты:

Произведите визуальный осмотр основного блока системы.

Найдите предохранитель, который отвечает за работу всей системы ABS и извлеките из гнезда. Тем самым вы отключите систему полностью.

Найдите штуцер и прокачивающий РТЦ. Открутите его и приступайте к прокачке.

Прокачка тормозов с АБС производится при выжатой педали, чтобы проверить действие включите зажигание, на панели приборов загорится индикатор неисправности ABS.

Включите насос и дождитесь пока воздух полностью не выйдет из системы.

Когда лампочка погаснет — это будет означать, что система прокачана правильно.

Тормоза с ABS второго типа, в которой основные узлы (насос, гидроаккумулятор и гидроклапан) расположены в разных местах прокачивается по-другому.

Для того чтобы прокачать тормоза с АБС такого типа вам необходимо иметь специальный сканер, который считывает данные компьютера, идущие с блока ABS. Учитывая стоимость этого прибора, вряд ли будет дешевле выполнять эту работу в домашних условиях, пожалуй выгоднее будет съездить на СТО. К тому же, такие системы нередко имеют доп. модули (ESP, SBC), которые так или иначе нужно будет протестировать, а сделать это можно только в сервисе.

Тормоза с ABS такого типа прокачиваются следующим образом:

! Примечание: Данная инструкция как прокачать тормоза с АБС содержит общие правила и рекомендации, для каждой модели авто эта процедуры может несущественно отличаться.

Прежде всего вам необходимо найти напарника и сбросить давление в системе, которое нередко доходит до 180 и более атмосфер. С таким давлением работать с системой не рекомендуется. Для того чтобы сбросить давление вам нужно выключить зажигание и нажать на тормоза примерно раз 10-20 раз. Отключите разъемы на бачке с ТЖ (тормозная жидкость).

Сначала прокачиваем тормоза передних колес:

Выключите зажигание.Оденьте шланг на штуцер прокачки.Откройте штуцер на пол-оборота.Полностью выжмите педаль тормоза и зафиксируйте в таком положении. При этом вы будете увидите как выходить ТЖ с пузырьками.Когда пузырьки закончатся закрутите штуцер и отпустите педаль.

Далее прокачиваем тормоза заднего правого колеса:Оденьте шланг на штуцер прокачки, открутить его на полный оборот.Выжмите педаль тормоза «в пол».Включите зажигание, педаль тормоза не отпускаете.Насос выгонит из тормозной системы весь воздух, как только вы увидите что «пузырьков» нет и жидкость идет без воздуха перекройте штуцер и отпустите педаль.

Теперь пришла очередь прокачать тормоза заднего левого колеса:Опять оденьте шланг на штуцер и открутите его на полный оборот.На этот раз педаль тормоза не нажимаем.Включенный насос выкачивает «завоздушенную» ТЖ.Далее нажмите педаль до половины и закрутите штуцер.Отожмите педаль тормоза и дождитесь, когда насос полностью остановится.Выключите зажигание, подключите разъемы к бачку ТЖ.По завершению проверьте нет ли подтеканий, убедитесь в герметичности тормозной системы. Долейте тормозную жидкость в бачок до необходимого уровня.
