Пошаговая замена задних тормозных колодок Гранта

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
2. Ключи на 13: рожковый и трещотка с длинной головкой;
3. Балонный ключ;
4. Головка Е-8;
5. Головка на 7;
6. Отвертки для снятия и установки пружин;
7. Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

• Ставим автомобиль на ровной поверхности;
• Снимаем с ручника, ставим на нейтралку;
• Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
• Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
• Страгиваем болты крепления колеса;
• Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен. Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

• пружину верхнюю №5;
• планку разжимную №6;
• пружину нижнюю №13;
• пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

• оснащена датчиками АБС (они же датчики вращения колеса);
• задние колодки имеют отверстия для датчиков;
• под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

1. колеса шумят – гремят – вибрируют при торможении;
2. на колодках осталось 1,5 мм (либо меньше);
3. колодки расслоились, из-за чего колеса периодически заклинивает;
4. перестал держать ручник;
5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

• Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
• Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
• Нельзя нажимать педаль тормоза после снятия барабана;
• Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Замена и ремонт ГТЦ — некоторые моменты

Рекомендация по поводу проведения ремонтных работ данного элемента проста – легче заменить его полностью, если не требуется банальной замены уплотнителей из резины. Самая распространенная причина некорректной работы ГТЦ – подтекание гидравлического вещества, потому надо периодически контролировать стык тормозного цилиндра.

При отсутствии внешних механических повреждений надо сменить изношенные запчасти, обязательно промыв ремкомплектные изопропиловым спиртом. Наличие разбухших манжет может сигнализировать о низком качестве тормозной жидкости, потому стоит сменить и её.

Параметры регулятора давления установлены изготовителем, потому запрещена его самостоятельная регулировка и проведение ремонтных работ!

Автовладелец сам определяет, произвести ремонт главного тормозного цилиндра лично или обратиться к специалистам. Однако прежде чем делать выводы, следует определить причину поломки. Как проверить главный тормозной цилиндр?

Следует обратить внимание на показания приборов на панели. Как правило, они своевременно оповещают о возникших неполадках с помощью индикаторов.
При появлении тревожного сигнала надо проверить, нет ли протечек жидкости.
Осмотреть стыки и выходы каждого контура ГТЦ.
Проверить давление внутри ТС.. Если результат проверки выявил причину сбоя в работе тормоза, то надо срочно принять меры по ее устранению

Если же самостоятельно обнаружить первопричину не удалось, а проблема осталась, следует обратиться за квалифицированной подмогой. В большинстве случаев, достаточно произвести прочистку или прокачку ГТЦ. Замена его целиком предусмотрена при разгерметизации корпуса или повреждении поршня

Если результат проверки выявил причину сбоя в работе тормоза, то надо срочно принять меры по ее устранению. Если же самостоятельно обнаружить первопричину не удалось, а проблема осталась, следует обратиться за квалифицированной подмогой. В большинстве случаев, достаточно произвести прочистку или прокачку ГТЦ. Замена его целиком предусмотрена при разгерметизации корпуса или повреждении поршня.

Ремзона. Прокачка тормозов на мотоцикле.

Давно хотел начать серию статей о ремонте и обслуживании мотоциклов. Опыт, имеющийся за спиной, позволяет мне быть в этом вопросе достаточно подкованным и делиться своими знаниями и умением с вами, друзья! Давайте сообща разберёмся во многих вопросах, которые вас интересуют по ремонту мотоциклов.

В этой статье мы с вами разберём такую процедуру, как прокачка тормозов на мотоцикле Yamaha YBR 125. Он оснащён гидравлическим тормозом переднего колеса, с плавающим однопоршневым суппортом. Замена тормозной жидкости на этом мотоцикле не производилась уже давно, что небезопасно и проблематично — отказ тормозов абсолютно предсказуем в данном случае! Дабы этого не произошло, мы сменили эту самую жидкость заранее.

Для производства работ нами было выбрано подходящее помещение — светлое и теплое, где все и обустроили под свои нужды. Подготовили всё необходимое, и начали работу. В процессе работ мы заметили, что мотоцикл уже давно не обслуживался как следует, и составили некий список работ на будущее. Которого и будем придерживаться. Всё, что было необходимо для замены тормозной жидкости на мотоцикле было подготовлено заранее, поэтому проблем не было.

Эта процедура выполнялась мной не один десяток раз, поэтому алгоритм действий был отработан до мелочей! Порядок действий и их последовательность не менял, и выглядит это следующим образом:

Слейте старую жидкость из бачка в емкость. Для этого можно выдавить всю жидкость рычагом тормоза прокачивая её через цилиндр ( мы делали именно так ), а можно высосать жидкость шприцем или грушей. Это в том случае, если принято решение о полной замене тормозной жидкости. Если нет, то постоянно следите за уровнем, и не давайте показаться заборному отверстию бачка, иначе попадет много воздуха в систему и ее придется долго прокачивать. Наденьте прозрачный шланг на прокачной штуцер рабочего цилиндра (суппорт) — слив старой жидкости будем делать именно через него. Надавите на рычаг тормоза и откройте штуцер (можно просто ослабить). После того как жидкость выйдет, и тормоз провалится, затяните штуцер, потом отпустите тормоз. Проверяйте уровень жидкости в тормозном бачке. Если уровень упадет до предела, и главный цилиндр захватит воздух, нужна будет прокачка всей системы, что мы по сути, и сделали в итоге! После опустошения всей системы заливаем в бачок новую, свежую жидкость и прокачиваем систему, добиваясь выхода всего воздуха — прокачиваем, пока не прекратят выходить пузырьки воздуха из штуцера. Если же прокачать не удаётся — жидкость не поступает вообще, это говорит о том, что система полностью завоздушена и необходимо использовать тот самый шприц или вакуумный насос, который мы и применили. Мы подсоединяем его к шлангу, одетому на прокачной штуцер, ослабляем его и начинаем вытягивать из шланга воздух до появления тормозной жидкости. Таким образом вытянув воздух из главного и рабочего тормозного цилиндра и добившись поступления жидкости из штуцера, завершаем прокачку по привычной схеме! Прокачиваем же по принципу: — несколько сильных нажатий на рычаг ( педаль ) тормоза, затем фиксируем нажатой до упора. Ассистент, или самостоятельно, ослабляем прокачной штуцер и — рычаг ( педаль ) тормоза проваливается до упора. Затягиваем штуцер, дабы в систему обратно не засосало воздух. Повторяем процедуру до момента пока даже мелкие пузырьки воздуха в тормозной жидкости не прекратят появляться при прокачке. Делаем несколько заключительных циклов, обычно 2 — 3, и затягиваем прокачной штуцер до упора

Доливаем тормозную жидкость до требуемого уровня в расширительный бачок главного тормозного цилиндра ( не важно, переднего или заднего тормоза ). Собираем всё и затягиваем. С помощью обезжиривателя и ветоши удаляем потёки тормозной жидкости с деталей мотоцикла

Проверяем в статике работоспособность тормозов, упругость рычагов ( педалей ) тормоза! Пробная поездка!

С помощью обезжиривателя и ветоши удаляем потёки тормозной жидкости с деталей мотоцикла. Проверяем в статике работоспособность тормозов, упругость рычагов ( педалей ) тормоза! Пробная поездка!

Источник

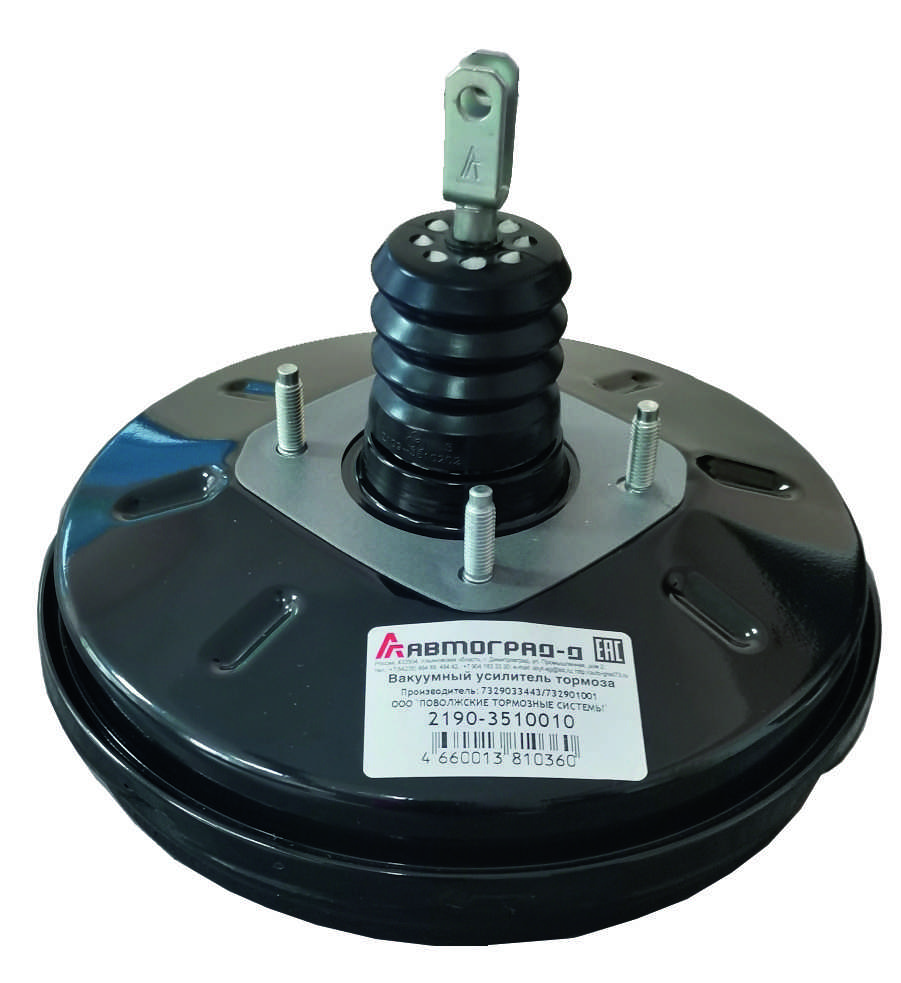

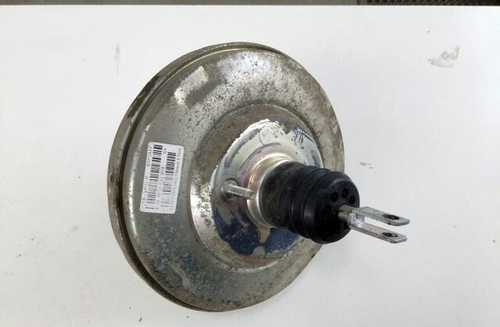

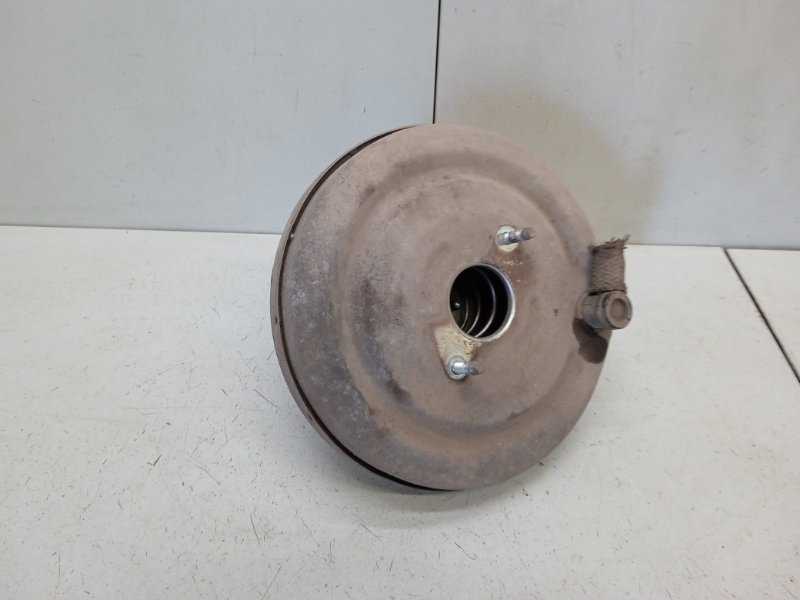

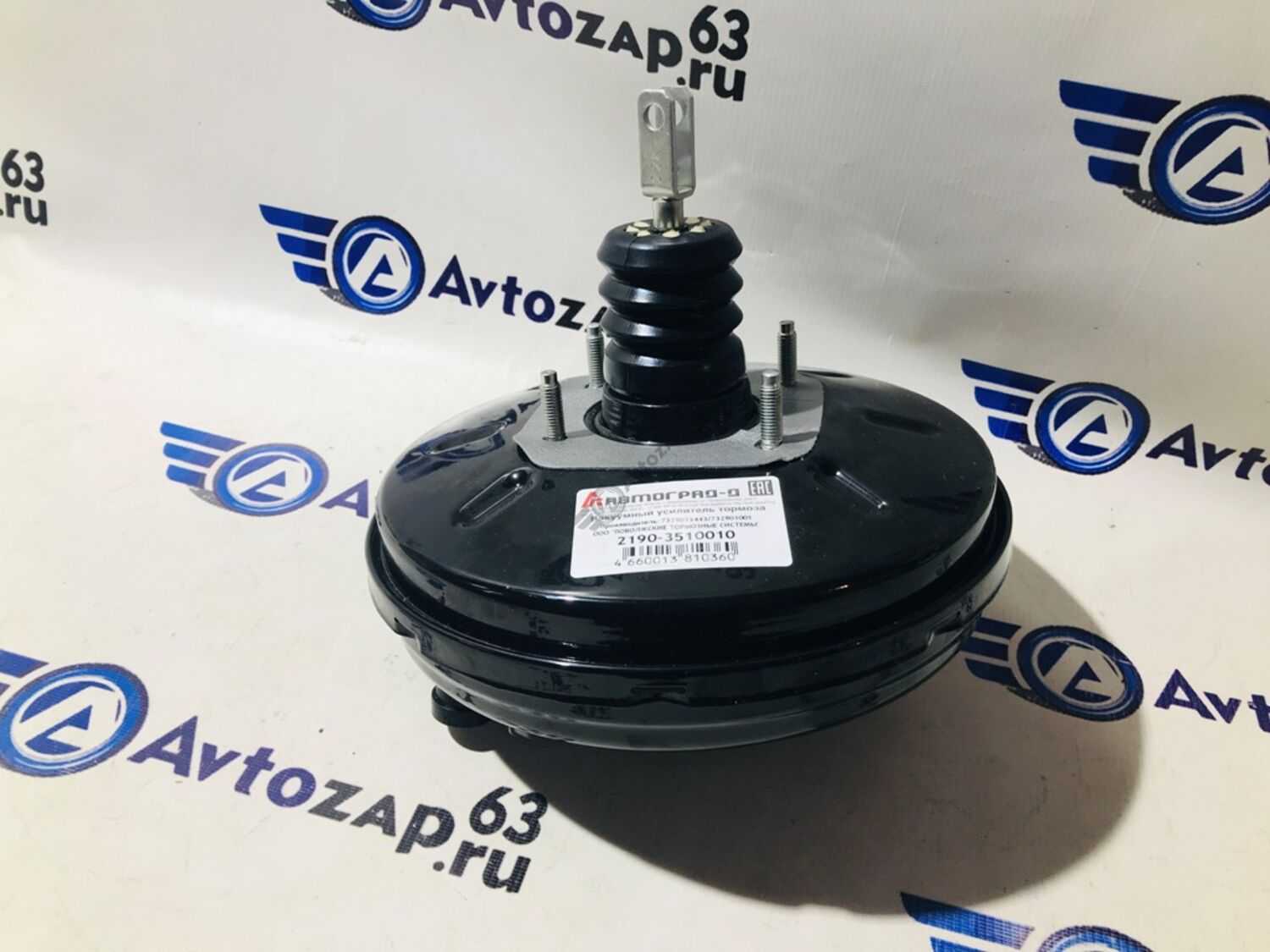

Устраняем неисправность

Устранить проблему с неработающим усилителем можно только в случае, если поврежден трубопровод, обратный клапан или его уплотнитель.

Выявлять неисправность стоит последовательно:

• проверяем затяжку хомутов трубопровода и состояние трубки в местах зажимов (нередко в них появляются трещины);
• осматриваем состояние уплотнителя обратного клапана усилителя. С временем этот резиновый элемент расслаивается из-за чего теряется герметичность вакуумной камеры (отсюда и шипение при торможении);
• меняем трубопровод вместе с хомутами. Стоит он недорого, поэтому проще его поменять, чем проверять герметичность, тем более что устранить трещину достаточно сложно. После замены проверяем работоспособность усилителя;

Конструкция

У современного автомобиля используется двухконтурный принцип работы главного тормозного цилиндра. На автомобилях с передним приводом один из двух контуров ГТЦ отвечает за работу переднего правого и заднего левого суппорта, и наоборот. На автомобилях с задним приводом контуры ГТЦ работают несколько иначе и отвечают отдельно за передние и задние суппорты.

Устройство главного тормозного цилиндра включает:

• цилиндрический корпус, обладающий двумя крышками, укрепленными болтами;
• резервуар для жидкости;
• поршни и толкатели;
• шток;
• эластичные воротники;
• возвратные пружины.

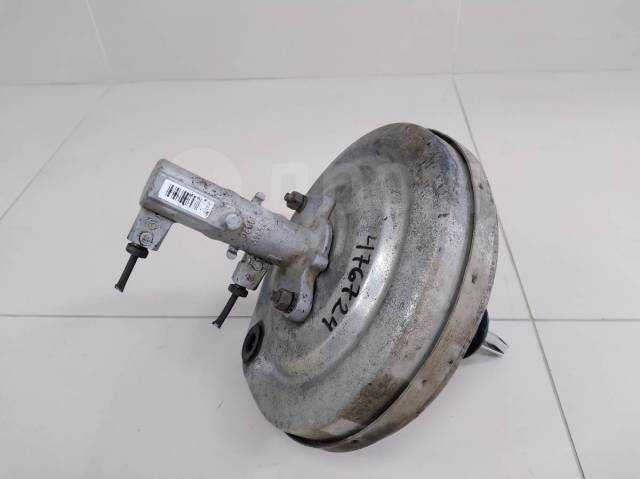

Практически на всех видах легкового транспорта главный тормозной цилиндр прикручен к наружной стенке вакуумного усилителя двумя болтами. Сверху ГТЦ размещен бачок, разделенный на несколько секций, в котором хранится нужное количество системной жидкости. Связь этих секций осуществляется напрямую с двумя контурами самого ГТЦ посредством специальных перепускных каналов. Его целесообразность состоит в том, чтобы в моменты нехватки рабочей жидкости (а это может быть при самоиспарении или, когда изнашиваются колодки) восполнять ее резерв.

Количество жидкости можно определить визуально по специальным контрольным меткам минимума и максимума на бачке, стенки у которого прозрачны. Также используется датчик, который отображает ее количество, и в случае уровня ниже нормы загорается оповещающий сигнал на приборной панели.

Рабочий тормозной цилиндр в своем корпусе содержит два поршня, которые расположены друг за другом, на этих элементах установлена специальная манжета вкупе со смазочным кольцом из войлока. Манжета состоит из эластичного материала, который уплотняет место возможного вытекания рабочей жидкости. Задний поршень имеет подпор от штока вакуумника, второй же приводится в движение давлением. Поршни фиксируются двумя вспомогательными элементами в виде пружин. Схема строения цилиндра пригодится тем, кто захочет детальнее разобрать принципы его работы.

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

• два рожковых гаечных ключа на 13, один из них желательно – торцевой;
• один ключ-головка на 8;
• верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

1. Опускаем в салоне автомобиля рычаг ручного тормоза.
2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 10 мм
• Высокая головка на 13 мм
• Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Тормозная система Лада Гранта

Автомобиль Лада Гранта имеет тормозную систему (трубопроводы, тормозные цилиндры, вакуумный усилитель, регулятор тормозов, тормозные колодки и т.д.) аналогичную автомобилю Лада Калина. Для эффективного и безопасного торможения в Лада Гранта применена диагональная, двухконтурная система трубопроводов, это значит, что первый контур блокирует колеса — правое переднее и левое заднее, а второй контур — левое переднее и правое заднее. На передних колесах установлены дисковые тормоза, на задних установлены барабанные тормоза. Управление главным тормозным цилиндром происходит через вакуумный усилитель тормозов, что повышает эффективность оперирования тормозной системой посредством нажатия на педаль тормоза. В зависимости от комплектации автомобиля Лада Гранта тормозная система может быть оснащена антиблокировочной системой тормозов (АБС). На автомобиле Лада Гранта имеется ручной тормоз, который блокирует задние колеса (разводит тормозные колодки в барабанах). Колодки разводятся через систему рычагов, перемещением стального тросика закрепленного на рычаге находящимся в салоне автомобиля. Вакуумный усилитель на автомобиле Лада Гранта (показан на рис. 1) диафрагменного типа. Диафрагма является разделяющей перегородкой между разряженной атмосферой создающейся в вакуумном усилителе и внешним атмосферным давлением. Разность давлений уменьшает усилие на педали тормоза. При отпущенной педали тормоза вакуумная и атмосферная камера сообщаются между собой через специальный клапан.

Рис. 1. Схема гидравлической системы тормозов Лада Гранта (без ABS): 1, 25 — тормозные механизмы правого переднего и левого переднего колеса; 2, 24 — тормозной шланг подвода тормозной жидкости к правому и левому переднему колесам; 3,4, 15, 18, 21, 5,10,13,22,27 -трубопроводы гидравлической тормозной системы; 6 — пластиковый бачок главного цилиндра тормозов; 7 — главный цилиндр гидропривода тормозов; 8 — вакуумный усилитель; 9, 30 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12, 17- тормозной механизм правого заднего колеса; 14, 31 — скобы крепления гибких шлангов; 16- гибкий шланг тормозного механизма левого заднего колеса; 19 — упругий рычаг привода регулятора давления; 20 — регулятор давления; 23 – педаль тормоза; 24 — гибкий тормозного механизма левого переднего колеса; 26 — тройник контура правый передний — левый задний тормоза; 28 — тройник контура левый передний — правый задний тормоза; 29 — болты крепления тройников

Особенности устройства тормозной системы Лада Гранта с АБС показаны на рисунке 2.

2. Схема гидропривода тормозов Лада Гранта (с антиблокировочной системой): 1, 14, 22 — скобы крепления гибких шлангов; 2 — тормозной механизм правого переднего колеса; 3 — гибкий шланг тормозного механизма правого переднего колеса; 4, 5, 15, 18, 26 — трубопроводы контура правый передний — левый задний тормоза; 6, 10, 13, 27, 28 — трубопроводы контура левый передний — правый задний тормоза; 7 — пластиковый бачок главного тормозного цилиндра; 8-вакуумный усилитель; 9, 24 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12 — тормозной механизм заднего колеса; 16 -тормозной механизм заднего левого колеса; 17 — гибкий шланг тормозного механизма левого заднего колеса: 19 – педаль тормоза; 20-тормозной механизм левого переднего колеса; 21 — гибкий шланг тормозного механизма левого переднего колеса; 23 — главный цилиндр гидропривода тормозов; 25 — гидроэлектронный модуль ABS

Рис. 3. Вакуумный усилитель автомобиля Лада Гранта: 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный njhvjpyjq цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12-толкатель; 13- возвратная пружина толкателя; 14-пружинаклапана; 15 — клапан; 16- буфе штока; 17- корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы Информацию о принципах работы узлов тормозной системы Лада Гранта, в частности главном тормозном цилиндре и регуляторе давления (регулятор давления устанавливается только на автомобилях без АБС) можно посмотреть в статье «Особенности конструкции тормозной системы автомобиля Лада Приора», конструкция узлов аналогична.

Причины неисправности в устройстве ГТЦ

При нарушении герметичности в одном из контуров давление между первичным и вторичным цилиндром теряется. Это приводит к тому, что ГТЦ функционирует так, будто он обладает лишь одним контуром. Толкатель начнет передвигать оба поршня в исправном контуре до момента, пока поршень неисправного не достигнет торца цилиндрового корпуса. Соответственно, в разгерметизированной камере обеспечится требуемое давление. Если механизм «холостого хода» нормально отрегулирован, ТС эффективно замедлит автомобиль даже в условиях своей неполноценности.

Вот некоторые признаки неисправности в устройстве ГТЦ:

• разгерметизация цилиндра определяется по наличию течи на корпусе и специфическому запаху;
• износ тормозных колодок характеризуется характерным скрипом и протечкой тормозной жидкости;
• заклинивание регулятора, который распределяет усилие тормоза. В этом случае обязательно требуется прочистить тело цилиндра. Наблюдается низкий порог чувствительности педали тормоза, её приходится буквально «утапливать» в пол;
• педаль заваливается в пол — эта поломка образуется вследствие неработающих поршней. Если они не в состояние выработать нужное давление, то колодки не могут нормально сжиматься;
• повышение хода тормозной педали — признак того, что произошло завоздушивание ТС. Эксплуатация автомобиля в таком состоянии опасна, т. к. велик риск перегреть ТС до закипания. Устранить эту неприятность поможет прокачка.

Если что-то из вышеперечисленного происходит постоянно, можно говорить о повреждении клапана вакуумного усилителя либо полной потери герметичности в системе. Если поврежден сам металлический корпус или имеются задиры на поршне, требуется полная замена ГТЦ. При износе прокладки меняются все составляющие ремкомплекта (уплотнительные манжеты, резиновые прокладки, пружины).

Как прокачать главный тормозной цилиндр? Надо открутить клапан сброса воздуха в корпусе цилиндра и надавливать на педаль до вытекания идеально равномерной жидкости, без примеси воздуха. По завершении клапан возвращается на место и резервуар необходимо заполнить жидкостью заново. Последовательность прокачки механизмов такова: 1 — задний правый; 2 — передний левый; 3 — задний левый; 4 — передний правый.

Частой причиной неисправности этого элемента становится потеря герметичности корпуса и утечка тормозной жидкости. Дефект, вызывающий утечку тормозной жидкости, — протечка задней манжеты, определить её можно по наличию замасливания в месте стыка ГТЦ и вакуумного усилителя. Это может происходить вследствие пробоя гибких трубок из-за трения о вращающееся колесо.

Хорошо, если в области прохождения магистрали через арку она защищена специальной пружиной, не дающей колесу перетирать элемент. Если уровень жидкости снижен, надо проверить герметичность всей ТС и заменить поврежденную трубку.
