Устройство тормозной системы ваз-2106

Опубликовано: 06.07.2023Рубрика: РемонтАвтор: Elena

Тормозной механизм переднего колеса Лада Ларгус

… дисковый, с автоматической регулировкой зазора между колодками 7 (рис, 3) и диском 6, с плавающей скобой. Подвижная скоба образуется суппортом 5 с однопоршневым рабочим цилиндром. Направляющая 4 колодки прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена болтами к направляющим пальцам 3, установленным в отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами.

Рис.3. Тормозной механизм переднего колеса: 1 — тормозной шланг; 2 — клапан выпуска воздуха; 3 — направляющий палец суппорта (закрыт защитными чехлами); 4 — направляющая колодок; 5 — суппорт тормозного механизма; — тормозной диск; 1 — тормозные колодки

В полости рабочего цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки — между колодками и диском образуется небольшой зазор. Минимальный размер для тормозного диска 19,8 мм.

Особенность системы торможения автомобиля ВАЗ-2107

Главной особенностью тормозов автомобиля ВАЗ-2107 является использование двухконтурной системы. Вся суть такой системы заключается в том, что рабочий тормозной привод разделяется на две части. Каждая часть привода подает тормозную жидкость лишь на два механизма, при этом тормозные контуры между собой никак не взаимодействуют.

В случае разгерметизации одного из контуров, водитель не «потеряет» полностью свои тормоза, так как второй контур будет работоспособен, что позволит ему, пусть не в полную меру, но хотя бы аварийно использовать свои тормоза.

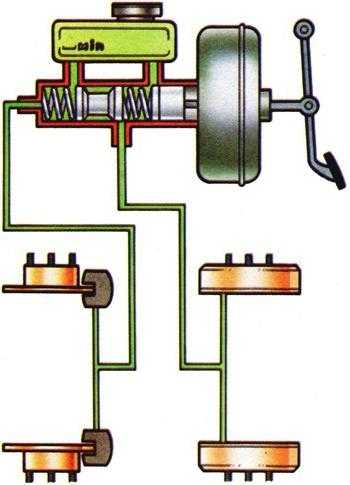

&nbsp Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая обеспечивает торможение при движении автомобиля и имеет гидравлический привод, вторая затормаживает автомобиль на стоянке, имеет механический привод. Рабочая тормозная система оснащена двумя контурами, обеспечивающими независимый привод передних и задних тормозных механизмов колес. Оба контура приводятся в действие посредством одной педали 2 (рис.1), которая с помощью кронштейна крепится вместе с педалью сцепления к панели передка кузова. &nbsp В гидравлический привод, помимо педали тормоза, включены: главный тормозной цилиндр 4, вакуумный усилитель 3, бачок 9 главного цилиндра, регулятор 19 давления задних тормозов, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами и трубопроводы.

&nbsp Прокачать тормоза без помощника можно двумя способами. Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, заверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05-0,07 МПа (0,5-0,7 кгс/см2). Второй -не очень надежный, недопустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра (соединение должно быть очень плотным). Сожмите грушу, отверните штуцер; когда фуша заполнится наполовину, заверните штуцер. Повторите процедуру 3 Л раза. При пробном торможении проверьте работу тормозов. &nbsp Свободный ход педали тормоза при неработающем двигателе должен быть 3-5 мм. Слишком малый свободный ход свидетельствует о заедании колесного цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок, слишком большой — признак сверхнормативных зазоров в механизме педали или негерметичности тормозной системы. Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», — в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична. &nbsp Если при торможении педаль тормоза начинает вибрировать, чаще всего дело в короблении тормозных дисков. К сожалению, в такой ситуации их надо менять, причем сразу оба. &nbsp Если при торможении машину начинает тянуть в сторону, проверьте колесные цилиндры: возможно, потребуется их ремонт или замена. &nbsp Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку двух болтов крепления суппорта. &nbsp После замены тормозных колодок, до начала движения обязательно несколько раз нажмите педаль тормоза — поршни в колесных цилиндрах должны встать на место.

Утечка тормозной жидкости из колесных цилиндров передних или задних тормозов Воздух в тормозной системе Повреждены резиновые уплотнители в главном тормозном цилиндре Повреждены резиновые шланга системы гидропривода

&nbsp

Замените негодные детали колесных цилиндров, промойте и просушите колодки и барабаны, прокачайте систему гидропривода Удалите воздух из системы Замените уплотнители и прокачайте систему Замените шланги

Подсос воздуха в вакуумном усилителе между корпусом клапана и защитным колпачком: разрушение, перекос уплотнителя крышки или плохая фиксация его вследствие повреждения стопорящихся деталей, износ уплотнителя недостаточная смазка уплотнителя крыши

&nbsp

Выполните следующее: замените вакуумный усилитель снимите защитный колпачок и заложите смазку в уплотнитель

Отсутствует свободный ход педали тормоза из-за неправильного положения выключателя стоп-сигнала Нарушено выступание регулировочного болта вакуумного усилителя относительно плоскости крепления главного цилиндра Заедание корпуса клапана вакуумного усилителя вследствие разбухания диафрагмы или защемления уплотнителя крышки усилителя или защитного колпачка Засорение компенсационного отверстия в главном цилиндре Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т.п. Заедание поршня главного цилиндра

&nbsp

Отрегулируйте положение выключателя

Отрегулируйте выступание (1,25—1,05 мм) регулировочного болта

Как устроены дисковые тормоза

В большинстве современных автомобилей дисковые тормоза стоят и на передней, и на задней осях. Колодки направлены перпендикулярно к поверхности тормозного диска и работают на ровной плоскости диска.

Про тормозные диски и колодки мы написали отдельные статьи:

Тормозные колодки: зачем нужны, как правильно подбирать и когда менять.
Тормозные диски: как работают и какие бывают.

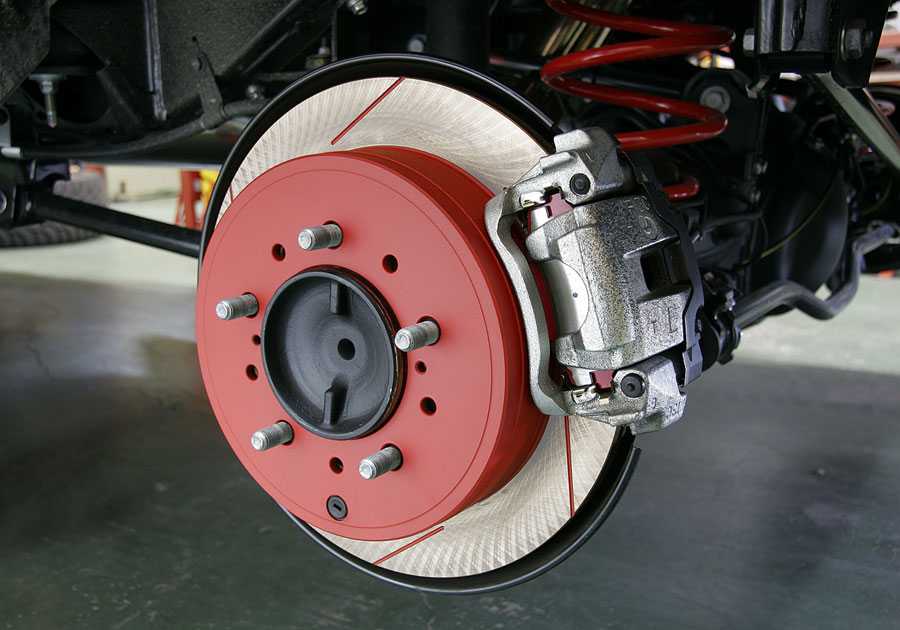

Тормозные суппорты бывают одно-двухпоршневые с плавающей скобой либо же четырех- или шестипоршневые с фиксированной скобой.

На легкие бюджетные автомобили ставят однопоршневые суппорты с плавающей скобой. Она держится и двигается в суппорте за счет подвижных направляющих — пальцев суппорта. В скобу устанавливают тормозные колодки.

Рабочий цилиндр тормозного суппорта расположен с внутренней стороны, это сильно экономит место и позволяет использовать колесные диски с небольшим вылетом. Суппорт с плавающей скобой используют и для машин потяжелее — небольших кроссоверов и минивэнов. В этом случае суппорт гораздо массивнее, поршень больше. В редких случаях в суппорте с плавающей скобой можно встретить два поршня.

Задние тормоза Фольксвагена Тигуана

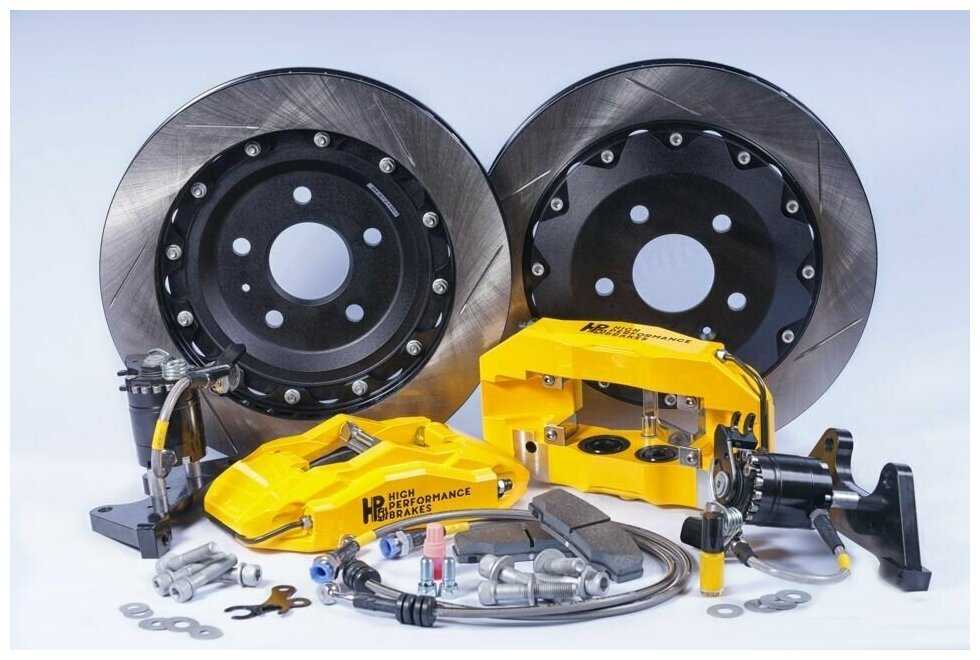

В мощные и тяжелые машины ставят более эффективные тормоза с многопоршневыми суппортами. В их конструкции нет плавающей скобы, тормозной суппорт крепится к кулаку, колодки устанавливаются в него же.

Тормозные цилиндры расположены друг напротив друга, их обычно два, четыре или шесть. Чем больше поршней — тем больше рабочая площадь цилиндра, а значит, и тормозное усилие. Конструкция занимает больше места, приходится использовать диски с большим вылетом — рабочие тормозные цилиндры есть с обеих сторон тормозного диска.

Зато такое решение позволяет сделать вместо одного большого поршня на плавающем суппорте два или четыре маленьких с фиксированной скобой. Это дает возможность уменьшить диаметр тормозного диска, сохранив тормозное усилие, что актуально для внедорожников с высоким профилем шин и малым диаметром колесного диска. Многопоршневые суппорты также используются в спортивных и гоночных автомобилях.

На любом тормозном цилиндре есть прокачной штуцер. Он нужен для удаления воздуха из системы после ремонта.

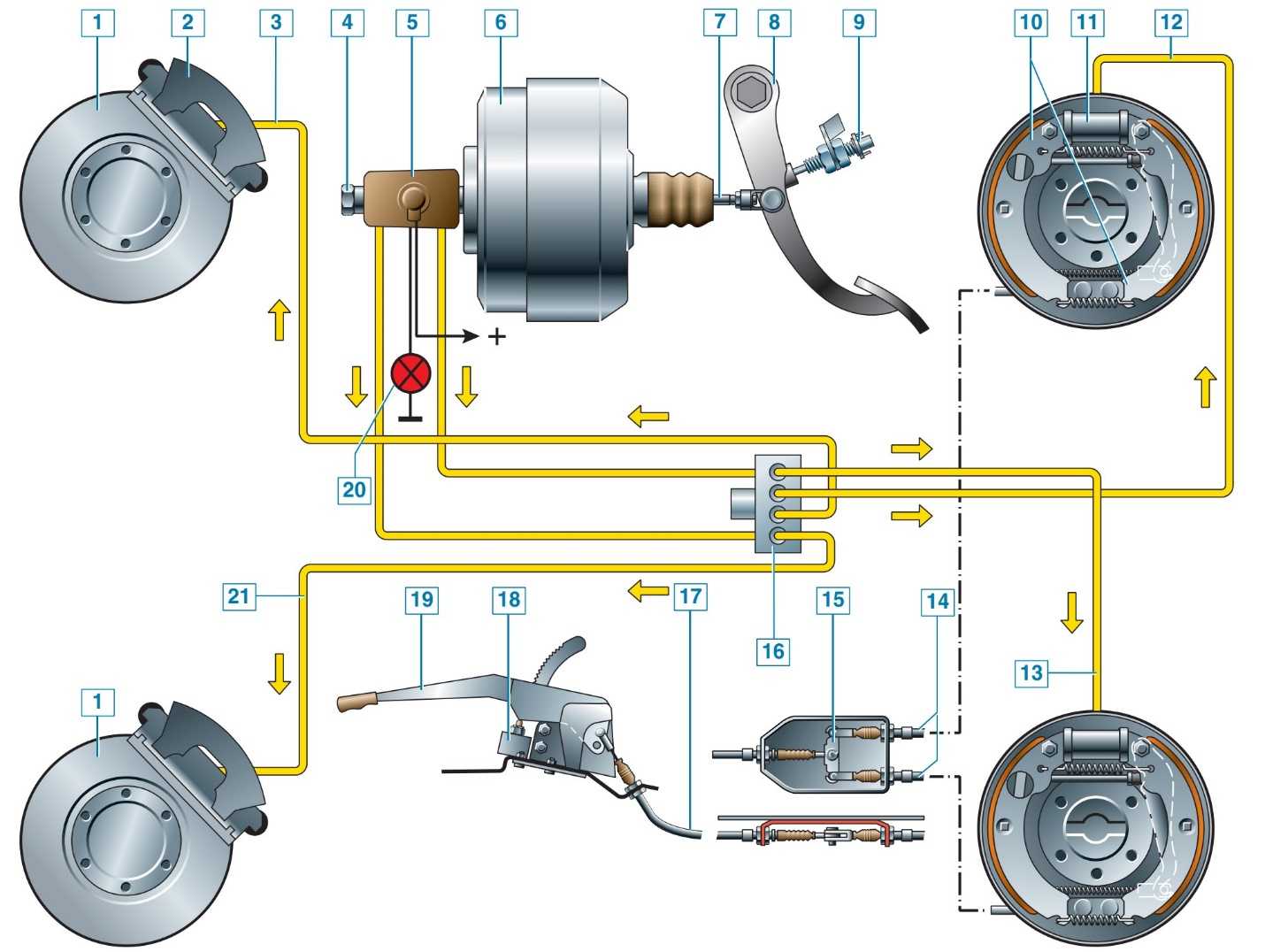

Тормозная система

1 – тормозной механизм заднего колеса; 2 – рычаг привода регулятора давления; 3 – задний трос стояночного тормоза; 4 – регулятор давления; 5 – направляющая заднего троса; 6 – передний трос стояночного тормоза; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – вакуумный усилитель; 10 – тормозной механизм переднего колеса; 11 – трубопровод контура передних и задних тормозов; 12 – трубопровод контура передних тормозов; 13 – главный цилиндр; 14 – бачок главного цилиндра.

Рабочая тормозная система – гидравлическая, двухконтурная, с регулятором давления, вакуумным усилителем и датчиком недостаточного уровня жидкости в бачке главного тормозного цилиндра. Один контур связан с рабочими цилиндрами передних и задних колес, другой контур – только с рабочими цилиндрами передних колес. В нормальном режиме (когда система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров второй обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Педаль тормоза – подвесного типа, закреплена на одной оси с педалью сцепления, вращается в двух пластмассовых втулках, снабжена возвратной пружиной. Над педалью расположен выключатель стоп-сигналов; его контакты замыкаются при нажатии педали. Свободный ход педали тормоза должен составлять 3–5 мм (регулировку см. в разделе Вакуумный усилитель и регулировка педали).

Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение во впускном коллекторе работающего двигателя. Он расположен между толкателем педали и главным тормозным цилиндром и крепится гайками к кронштейну на переднем щите в моторном отсеке. Усилитель – неразборный, при выходе из строя его заменяют (на старых моделях усилитель – от ВАЗ-2108, на более новых моделях установлен усилитель размерности 9 дюймов вместо 8 ). Простейшая проверка: на автомобиле с неработающим двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, пускаем двигатель. При исправном усилителе после пуска двигателя педаль должна уйти вперед. Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из впускного коллектора.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. На штуцеры в верхней части цилиндра надеты шланги, по которым в цилиндр подается жидкость из тормозного бачка. На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. Винты в нижней части цилиндра ограничивают перемещение поршней. Винты уплотнены медными или алюминиевыми прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины и также уплотненная медной или алюминиевой прокладкой. В отверстия по бокам цилиндра ввернуты штуцеры тормозных трубок: в передние отверстия – контура, подводящего жидкость к передним колесам, в задние – ко всем колесам.

Тормозные механизмы передних колес – дисковые, с трехпоршневой плавающей скобой. Верхний поршень приводится от одного контура (вместе с поршнями рабочих цилиндров задних колес), два нижних – от другого. Блок цилиндров закреплен в суппорте на двух направляющих и зафиксирован подпружиненным фиксатором. Между блоком цилиндров и суппортом располагаются колодки: внутренняя опирается на поршни цилиндров, внешняя – на прилив суппорта. Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку. От отворачивания болты фиксируются краями защитного кожуха (их отгибают на грани болтов после затяжки).

Передние тормоза нива. Модификация работы переднего контура

Давно я хотел сделать модификацию передних тормозов для Нивы. Конечно сейчас уже есть установка на ниву и задних дисковых тормозов и много чего еще. Но я хотел достичь простоты и избавления от общеизвестной головной боли (закисание суппортов).

Опять же как и в других случаях найдутся Д`Артаньяны, которые скажут о скоростных нивах, и что уж скрывать я лично сделал под заказ одной конторы несколько таких машин.

Но разговор не об этом, речь пойдет о модификации серийной тормозной системы, для автомобиля, крейсерская скорость которого 100 кмч.

То есть даже без намека на притормаживание вторым контуром. Ну как говорится, все хорошо, что хорошо кончается. Идею которую я реализовал, принадлежит не мне. Впервые мне ее показал Максим-MAHoff, объяснив мне суть «новой» схемы.

Дабы проверить все предположения, я пошел к спецу по гидравлике, который съел на этом деле не только собаку, но и слона ещё вдогонку. Попробую вкратце изложить то, что он пытался мне объяснить. Существенный недостаток заводской системы, это подключение контуров.

Потому что давление в первом и втором контуре РАЗНОЕ. А если сюда присовокупить, такое чудо инженерной мысли, как распределитель тормозных усилий (в народе «колдун»), то чаще всего, если он еще не вырезан из системы, как аппендицит, то и второй конур почти мертвый.

В результате разного давления в контурах, один из трех циллиндриков, выезжает из корпуса позже остальных. Это происходит примерно пол-года, после чего он благополучно закисает. В результате в передних тормозах мы имеем закисший поршенек и неэффективные тормоза. Этот недостаток частично устранен в ШНиве, но я так и не смог догадаться, по какой причине, тормоза на колесах, соединили по диагонали.

На схеме показаны две схемы тормозов, заводская и модифицированная.

Схема доработки переднего контура тормозов

1.Передние суппорта. 2. ГТЦ. 3. Задние торм.циллиндры. 4. Колдун 5. Тройники 6. ШНивские объеденители суппортов. Конечно в идеале можно было бы провести целиковые трубки до задних цилиндров, но это значительно дольше, тем более первичная задача: передний контур и не закисание циллиндриков.

Рекомендация при монтаже следующая: обязательная прокачка ВСЕЙ системы. Но как показала практика, если все собрано правильно, то передний контур качать вообщем и не надо. Все сводится к выходу воздуха под давлением тормозухи самотеком. Конечно сильного чуда не ждите, НО после установки этого набора эффективность переднего контура сильно возрастает.

А самое главное не будет закисать поршенек в переднем тормозном цилиндре. Для данного набора я не экономил, поэтому трубка взята немецкая или сербская, из отожженной меди (хоть узелком завязывайте, не переламывается). В комплект набора входят 4 медных трубки со штуцерами, 2 шланга с большими гайками, 2 ШНивоских объеденителя (на передние цилиндры) и 10 толстых медных шайб.

На фото не показана самая длинная трубка идущая до правого переднего суппорта, ее длинна 130 см, коротких по 70 см. Длинна трубок подобрана таким образом, чтобы всегда можно было без большого напряга открутить главный тормозной циллиндр от вакуумника и сдвинуть вперед, не откручивая тормозные трубки.

Дополнение от 2014г.

В своей статье я допустил одну «гидравлическую» ошибку, которую мне разъяснили инженеры-гидравлики. В стандартной схеме тормозов, давление в переднем и заднем контуре ОДИНАКОВО. Но оно идет по контурам с задержкой по времени, в силу конструкции главного тормозного цилиндра. Суть доработок от этого не меняется.
На многих форумах, есть какой то сумашедший, который поливает данную доработку всем чем можно, начиная от слюны, заканчивая……Основной аргумент: француз не знает что такое диагональная схема тормозов. Отвечу тем людям, кто хочет понять суть вопроса. В любом букваре конструктора по тормозным системам написано, что диагональная схема тормозов эффективна только в случае, когда тормоза ОДНОРОДНЫ. Или все барабанные или все дисковые. В ином случае ее применение просто неэффективно.
Очень часто спрашивают. Мы сделали данную схему, поставили шланги от Шнивы, но они оказались короткие. Отвечаю: передние шланги сделаны ПО ЗАКАЗУ.

Статья в тему: тормозные шланги

передние тормозные колодки

2 1

Возможные неисправности тормозной системы автомобиля KIA Rio, их причины и способы устранения

Причина неисправности	Способ устранения
Увеличенный рабочий ход педали тормоза
Утечка тормозной жидкости из тормозных цилиндров	Замените вышедшие из строя рабочие тормозные цилиндры
Воздух в тормозной системе	Удалите воздух, прокачав систему
Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре	Замените цилиндр в сборе
Повреждены шланги и трубопроводы гидропривода тормозов	Замените шланги и трубопроводы, прокачайте систему
Недостаточная эффективность торможения
Замасливание накладок колодок тормозных механизмов	Замените тормозные колодки
Заклинивание поршней в рабочих цилиндрах	Устраните причины заклинивания, поврежденные детали замените
Полный износ накладок тормозных колодок	Замените тормозные колодки
Перегрев тормозных механизмов	Немедленно остановитесь и дайте остыть тормозным механизмам
Применение низкокачественных колодок	Применяйте оригинальные колодки или продукцию фирм, специализирующихся на выпуске деталей тормозных систем
Нарушение герметичности одного из контуров (сопровождается провалом педали тормоза)	Замените поврежденные детали, прокачайте систему
Нарушение регулировки начального положения педали тормоза	Отрегулируйте положение педали тормоза
Нарушения в работе антиблокировочной системы тормозов (ABS)	Обратитесь на сервис для проверки антиблокировочной системы тормозов (ABS)
Неполное растормаживание всех колес
Отсутствует свободный ход педали тормоза	Отрегулируйте положение педали тормоза
Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость посторонних примесей	Прокачайте всю систему гидропривода, замените резиновые детали
Заклинивание поршней главного цилиндра	Проверьте и при необходимости замените главный цилиндр
Подтормаживание одного колеса при отпущенной педали
Излом или ослабление стяжных пружин колодок стояночного тормоза	Замените пружины
Заедание поршня в рабочем цилиндре вследствие загрязнения или коррозии корпуса	Замените рабочий цилиндр и прокачайте систему гидропривода тормозов
Разбухание уплотнительных колец рабочего цилиндра из-за попадания в жидкость посторонних примесей	Прокачайте всю систему гидропривода, замените резиновые детали
Нарушение положения суппорта относительно тормозного диска при ослаблении болтов крепления	Затяните болты крепления, при необходимости замените поврежденные детали
Неправильная регулировка стояночной тормозной системы	Отрегулируйте стояночную тормозную систему
Нарушения в работе антиблокировочной системы тормозов (ABS)	Обратитесь на сервис для проверки антиблокировочной системы тормозов (ABS)
Занос или увод автомобиля в сторону при торможении
Заклинивание поршня рабочего цилиндра	Проверьте и устраните заедание поршня в цилиндре
Закупоривание какого-либо трубопровода вследствие вмятины или засорения	Замените трубопровод
Загрязнение или замасливание дисков и накладок тормозных колодок	Очистите детали тормозных механизмов
Не работает один из контуров тормозной системы (сопровождается снижением эффективности торможения)	Замените поврежденные детали и прокачайте систему. Если это не приведет к желаемому результату, обратитесь на сервис для проверки антиблокировочной системы тормозов (ABS)
Увеличенное усилие на педали тормоза при торможении
Неисправен вакуумный усилитель	Замените усилитель
Поврежден шланг, соединяющий вакуумный усилитель и впускной коллектор двигателя, или ослаблено его крепление	Замените хомуты крепления шланга или замените шланг
Разбухание резиновых уплотнителей цилиндров из-за попадания в жидкость посторонних примесей	Прокачайте всю систему гидропривода, замените резиновые детали
Писк или вибрация тормозов
Замасливание фрикционных накладок	Зачистите накладки металлической щеткой, используя теплую воду с моющим средством. Устраните причины попадания жидкости или смазки на тормозные колодки
Износ тормозных накладок колодок	Замените тормозные колодки
Чрезмерное биение или неравномерный износ (ощущается по вибрации педали тормоза) тормозного диска	Замените диск, если его толщина меньше допустимого значения

Общая схема работы тормозной пневмосистемы.

При запуске двигателя одновременно включается в работу компрессор. Он забирает атмосферный воздухи подает его в систему до момента достижения рабочего давления. Давление в системе определяет и ограничивает регулятор давления. Избыток воздуха направляется через выпускной клапан обратно в атмосферу. После регулятора давления воздух прогоняется через осушитель воздуха. Это устройство необходимо для фильтрации различных примесей и удержания паров атмосферной влаги. Сухой воздух обеспечивает безаварийную работу системы, особенно в морозное время. В большинстве систем регулятор давления и осушитель воздуха объединены в общий узел, оснащенный небольшим отдельным ресивером. Ресивер помогает осушителю выполнять функцию регенерации.

После осушителя воздух распределяется четырехконтурным защитным клапаном:

в два независимых контура рабочей тормозной системы, оборудованных раздельными ресиверами;
в контур стояночной и аварийной систем, оснащенный самостоятельным ресивером (через этот контур также происходит питание системы торможения прицепа);
в контур питания дополнительных потребителей воздуха (пневмоподвески и других).

Кроме разделения потока воздуха клапан обеспечивает:
последовательное заполнение контуров сжатым воздухом.
при падении в каком-либо давления ниже допустимого – герметичность в остальных.

Водитель осуществляет управление главным тормозным краном через педаль тормоза. Через полости тормозного крана воздух под давлением нагнетается в тормозные камеры передних колес, через управляющие элементы – тормозные камеры задних колес. Камеры штоками воздействуют на механизмы разведения (сжатия) тормозных колодок. Автомобиль тормозит.

В контуре стояночной и аварийной тормозных систем воздух из ресивера подается на ручной тормозной кран, который управляет подачей воздуха в энергоаккумуляторы, которые устанавливаются как правило на задние колеса. Посредствам ручного тормозного крана сбрасывается давление из такого аккумулятора. В результате, пружина воздействует на испонительные механизмы. Она принудительно давит на шток тормозной камеры, обеспечивая безопасную постановку грузового автомобиля на стоянку. Энергоаккумуляторы помогают избежать аварии во время движения. Когда давление системы упадет ниже допустимого, они тормозят машину.

Еще из ресивера контура стояночной и аварийной тормозных систем подается питание на кран управления тормозами прицепа. Пневматические системы автомобиля и прицепа соеденяются с помощью питающих соединительных головок. Управляющие сигналы в систему торможения прицепа параллельно поступают от тормозных систем автомобиля: рабочей, стояночной, аварийной.

При соединении тормозной системы прицепа с основной тормозной системой грузовика подключаются отдельно:

питающая магистраль исполнительных механизмов,
управляющая магистраль.

Если на прицепе стоят тормозные камеры, оснащенные энергоаккумуляторами, дополнительно собирается цепь управления секциями энергоаккумуляторов. По питающей магистрали сжатый воздух, минуя тормозной кран прицепа, наполняет ресивер прицепа. По управляющей магистрали пневмосигнал подается в цепь управления тормозным краном прицепа. В зависимости от расположения осей, прицепы оснащаются одним или двумя регуляторами тормозных сил. Эти устройства позволяют корректировать выходной сигнал с тормозного крана, исходя из загрузки прицепа. Отрегулированный сигнал поступает в антиблокировочную систему прицепа.

Антиблокировочные системы грузовика и прицепа контролируют процесс равномерного торможения колесами. Их работу обеспечивают:

датчики угловой скорости колес,
электромагнитные клапаны – модуляторы,
электронный блок управления,
сигнальные лампы.

Система контроля и сигнализации – это манометр, показывающий водителю давление в пневмосистеме (иногда два, по числу контуров рабочей системы), и индикаторные лампы разного цвета, через датчики, контролирующие работу системы и сигнализирующие о ее состоянии.

Тормозная пневмосистема грузового автомобиля технически сложный механизм. Тяжелая габаритная машина должна надежно и предсказуемо вести себя на любой дороге. Знание устройства, принципа действия составных частей и элементов тормозной системы поможет в правильном уходе за ней. В благодарность – тормоза не подведут водителя в экстремальной ситуации.

Схема дисковых тормозов

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод — это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным…

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Справочные данные

Таблица 12.1 Основные данные для контроля, регулировки и обслуживания

Тип тормозной жидкости	Genuine Honda DOT-3, DOT-4
Высота педали тормоза над полом, мм: автомобили с АКП автомобили с М К П	161 155
Свободный ход педали тормоза, мм	1-5
Зазор между регулировочной гайкой толкателя вакуумного усилителя и корпусом усилителя, мм	0,4
Длина штока вакуумного усилителя (от корпуса усилителя до центра отверстия вилки), мм	116 ±0,5
Передний тормозной диск, мм: номинальная толщина: (автомобили выпускало 1999 г. / с 1999 г.) минимально допустимая толщина максимально допустимое биение	22,9-23,1 / 23,6-23,8 21 0,1
Передние тормозные колодки, мм: номинальная толщина накладки минимально допустимая толщина накладки	10,5-11,5 1,6
Задний тормозной барабан, мм: номинальный диаметр максимально допустимый диаметр	219,9-220 221
Задние тормозные колодки, мм: номинальная толщина накладки минимально допустимая толщина накладки	3,9-4,5 2,0
Количество щелчков рычага привода стояночного тормоза	2-6
Специальная высокотемпературная смазка для деталей тормозных механизмов	Liqui Moly Kupfer paste; Wurth CU 800; Forch Kupferspray

Таблица 12.2 Моменты затяжки резьбовых соединений

Наименование деталей	Момент затяжки, Н.м
Гайки крепления колеса	108
Штуцер прокачки тормозного цилиндра переднего колеса	9
Штуцер прокачки тормозного цилиндра заднего колеса	7
Гайки крепления главного тормозного цилиндра к вакуумному усилителю	15
Гайки крепления вакуумного усилителя	13
Контргайка штока вакуумного усилителя тормозов	15
Болт крепления кронштейна тормозного шланга к поворотному кулаку	9,8
Гайки крепления тормозных трубопроводов	15
Болт-штуцер крепления тормозного шланга к суппорту переднего тормозного механизма	34
Болты крепления направляющей колодок к поворотному кулаку	108
Направляющие пальцы суппорта	49
Винт крепления переднего тормозного диска к ступице	9,3
Винты крепления шита переднего тормозного механизма к поворотному кулаку	5
Болт крепления заднего тормозного цилиндра	9
Болты крепления щита заднего тормозного механизма	10
Гайка ступицы заднего колеса	181
Болты крепления ступицы	103
Болты крепления щита тормоза	64
Болты крепления кронштейна гидроблока АБС	22
Винты крепления гидроблока АБС	9,8

Добавить комментарий

Тормозная система

Опубликовано: 06.07.2023Рубрика: РемонтАвтор: Elena

Обслуживание тормозной системы

Хоть конструкция тормозов на автомобиле ВАЗ и не такая сложная, но она все равно требует периодического технического обслуживания, которое включает в себя:

проверку уровня тормозной жидкости в бачке;
проверку износа тормозных колодок, барабанов, дисков;
прокачку аварийной системы удаления воздуха;
проверку троса стояночного тормоза;
регулировку регулятора давления;
регулировку натяжения приводных тросов.

Помните, что перед каждым выездом следует проверять уровень жидкости в бачке. Недостаточное количество тормозной жидкости может привести к неэффективной работе всей системы торможения. Стоит отметить, что уменьшение уровня тормозной жидкости может быть вызвано повреждением трубопровода и появлением течи.

Выполнять такую проверку тормозной системы нужно раз в два – три месяца. При выявлении сильного износа или какой-то другой проблемы, нужно обязательно выполнить замену изношенной детали или произвести ремонт. Помните, что от технического состояния тормозной системы зависит безопасность всех участников движения.

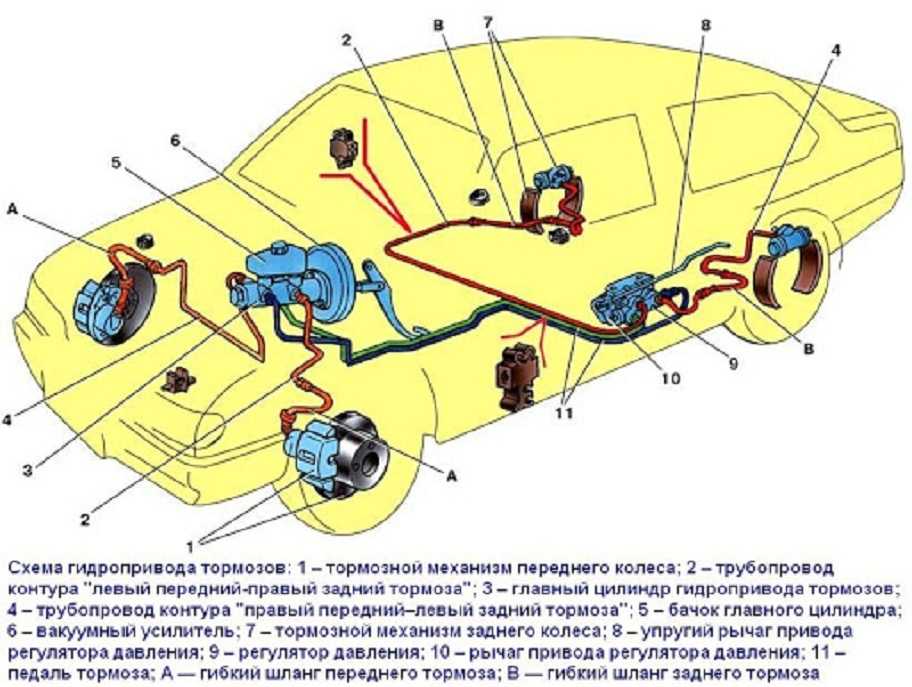

Принцип действия тормозной системы

Схема подготовлена по материалам automn.ru и systemsauto.ru

трубопровод контура «левый передний-правый задний тормозные механизмы»
сигнальное устройство
трубопровод контура «правый передний — левый задний тормозные механизмы»
бачок главного тормозного цилиндра
главный тормозной цилиндр
вакуумный усилитель тормозов
педаль тормоза
регулятор давления
трос стояночного тормоза
тормозной механизм заднего колеса
регулировочный наконечник стояночного тормоза
рычаг привода стояночного тормоза
тормозной механизм переднего колеса

При нажатии на педаль тормоза в тормозной системе создается давление, которое усиливается вакуумным усилителем и передается через тормозные шланги на неподвижные части тормозного механизма — колодки.

Тем самым тормозные колодки приводятся в движение и либо зажимают тормозной диск (в дисковых тормозах), либо упираются в стенки барабана (в тормозах барабанного типа), что обеспечивает торможение.

Дисковые тормоза хотя и более дорогие, но более надежные, поэтому барабанные тормоза используются лишь на задних колесах бюджетных автомобилей.

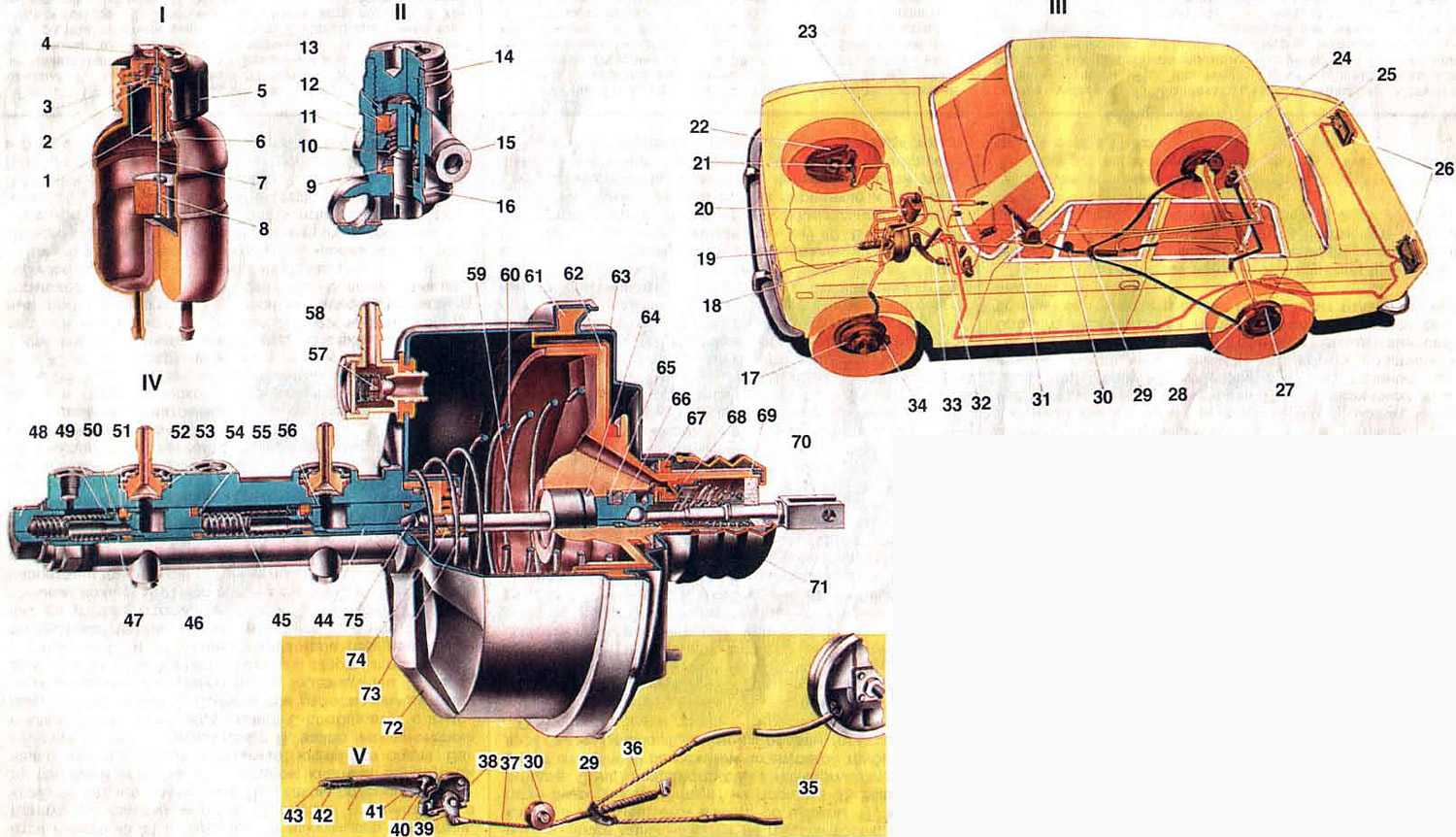

↑ Конструкции тормозной системы ВАЗ 2106

Автомобиль оборудован двумя тормозными системами: рабочей и стояночной.

Рабочая тормозная система

Рабочая имеет гидравлический привод и обеспечивает торможение автомобиля во время движения, вторая, как правило, используется во время стоянки и имеет механический привод.

Рабочая тормозная система состоит из двух раздельных контуров привода передних и задних тормозных механизмов. При выходе из строя одного из контуров второй позволяет, хотя и с меньшей эффективностью, затормозить автомобиль. Оба контура работают независимо друг от друга.

Рабочая система включает:

педальный узел,
главный тормозной цилиндр с бачком и вакуумным усилителем,
регулятор давления задних тормозов,
тормозные механизмы передних и задних колес с рабочими цилиндрами и трубопроводы.

Тормозные механизмы передних колес

Тормозные механизмы передних колес – дисковые. Основные элементы каждого из механизмов – тормозной диск, суппорт с двумя рабочими цилиндрами и две тормозные колодки.

Тормозные механизмы задних колес

Тормозные механизмы задних колес – барабанные с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном.

Основной элемент механизма автоматической регулировки – стальные пружинные разрезные кольца. Они вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок.

При износе тормозных накладок упорные кольца сдвигаются на величину износа. В случае повреждения зеркала цилиндров кольца могут «закиснуть» и поршни потеряют подвижность. Цилиндры в этом случае заменяем.

Главный тормозной цилиндр

Главный тормозной цилиндр двухполостной, имеет два поршня, крепится к корпусу вакуумного усилителя на двух шпильках. Полости главного цилиндра соединены шлангами с питающим бачком. В крышке бачка установлен датчик недостаточного уровня тормозной жидкости.

Гидропривод тормозов задних колес

В гидропривод тормозов задних колес последовательно включен регулятор давления, снижающий давление в гидроприводе при уменьшении нагрузки на задний мост. Это предотвращает блокировку задних колес и занос задней оси автомобиля.

Привод стояночной тормозной системы – механический, тросовый, на тормозные механизмы задних колес. Он состоит из рычага, переднего троса, уравнителя, заднего троса и рычага ручного привода колодок. Стояночная тормозная система должна удерживать автомобиль на уклоне 25%.

Возможные неисправности тормозной системы автомобиля KIA Rio, их причины и способы устранения

Причина неисправности	Способ устранения
Увеличенный рабочий ход педали тормоза
Утечка тормозной жидкости из тормозных цилиндров	Замените вышедшие из строя рабочие тормозные цилиндры
Воздух в тормозной системе	Удалите воздух, прокачав систему
Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре	Замените цилиндр в сборе
Повреждены шланги и трубопроводы гидропривода тормозов	Замените шланги и трубопроводы, прокачайте систему
Недостаточная эффективность торможения
Замасливание накладок колодок тормозных механизмов	Замените тормозные колодки
Заклинивание поршней в рабочих цилиндрах	Устраните причины заклинивания, поврежденные детали замените
Полный износ накладок тормозных колодок	Замените тормозные колодки
Перегрев тормозных механизмов	Немедленно остановитесь и дайте остыть тормозным механизмам
Применение низкокачественных колодок	Применяйте оригинальные колодки или продукцию фирм, специализирующихся на выпуске деталей тормозных систем
Нарушение герметичности одного из контуров (сопровождается провалом педали тормоза)	Замените поврежденные детали, прокачайте систему
Нарушение регулировки начального положения педали тормоза	Отрегулируйте положение педали тормоза
Нарушения в работе антиблокировочной системы тормозов (ABS)	Обратитесь на сервис для проверки антиблокировочной системы тормозов (ABS)
Неполное растормаживание всех колес
Отсутствует свободный ход педали тормоза	Отрегулируйте положение педали тормоза
Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость посторонних примесей	Прокачайте всю систему гидропривода, замените резиновые детали
Заклинивание поршней главного цилиндра	Проверьте и при необходимости замените главный цилиндр
Подтормаживание одного колеса при отпущенной педали
Излом или ослабление стяжных пружин колодок стояночного тормоза	Замените пружины
Заедание поршня в рабочем цилиндре вследствие загрязнения или коррозии корпуса	Замените рабочий цилиндр и прокачайте систему гидропривода тормозов
Разбухание уплотнительных колец рабочего цилиндра из-за попадания в жидкость посторонних примесей	Прокачайте всю систему гидропривода, замените резиновые детали
Нарушение положения суппорта относительно тормозного диска при ослаблении болтов крепления	Затяните болты крепления, при необходимости замените поврежденные детали
Неправильная регулировка стояночной тормозной системы	Отрегулируйте стояночную тормозную систему
Нарушения в работе антиблокировочной системы тормозов (ABS)	Обратитесь на сервис для проверки антиблокировочной системы тормозов (ABS)
Занос или увод автомобиля в сторону при торможении
Заклинивание поршня рабочего цилиндра	Проверьте и устраните заедание поршня в цилиндре
Закупоривание какого-либо трубопровода вследствие вмятины или засорения	Замените трубопровод
Загрязнение или замасливание дисков и накладок тормозных колодок	Очистите детали тормозных механизмов
Не работает один из контуров тормозной системы (сопровождается снижением эффективности торможения)	Замените поврежденные детали и прокачайте систему. Если это не приведет к желаемому результату, обратитесь на сервис для проверки антиблокировочной системы тормозов (ABS)
Увеличенное усилие на педали тормоза при торможении
Неисправен вакуумный усилитель	Замените усилитель
Поврежден шланг, соединяющий вакуумный усилитель и впускной коллектор двигателя, или ослаблено его крепление	Замените хомуты крепления шланга или замените шланг
Разбухание резиновых уплотнителей цилиндров из-за попадания в жидкость посторонних примесей	Прокачайте всю систему гидропривода, замените резиновые детали
Писк или вибрация тормозов
Замасливание фрикционных накладок	Зачистите накладки металлической щеткой, используя теплую воду с моющим средством. Устраните причины попадания жидкости или смазки на тормозные колодки
Износ тормозных накладок колодок	Замените тормозные колодки
Чрезмерное биение или неравномерный износ (ощущается по вибрации педали тормоза) тормозного диска	Замените диск, если его толщина меньше допустимого значения

Замена колодок

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

1. Накидным ключом (лучше шестигранной высокой головкой) на 7 отворачиваем два направляющих штифта колеса.

2. Снимаем тормозной барабан.

3. Если барабан снять не удается то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

4. Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.

5. Снимаем пружину

6. Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку

7. Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.

8. Снимаем стяжную пружину

9. Отверткой выводим из зацепления с колодкой направляющую пружину.

10. Снимаем переднюю колодку.

11. Отсоединив от задней колодки направляющую пружину опускаем колодку

12. Выводим рычаг ручного привода колодок из отверстия наконечника троса стояночного тормоза

Инструмент:

Домкрат или канавный подъемник
Балонный ключ
Регулируемая подставка
Гаечный ключ накидной разрезной на 15 мм
Гаечный ключ накидной прямой на 13 мм
Гаечный ключ рожковый на 17 мм
Плоскогубцы
Тиски слесарные
Вороток под торцевую насадку
Насадка на вороток Е-14
Отвертка плоская средняя
Емкость технологическая

Детали и расходники:

Цилиндр переднего суппорта
Пластичная смазка
Пыльник тормозного цилиндра
Пыльник направляющего пальца скобы
Смазка для суппортов
Очиститель для тормозов
Ветошь

Примечания:

Цилиндр тормозного механизма переднего колеса заменяйте при отсутствии торможения колеса из-за заклинивания поршня в цилиндре. Пыльники цилиндра и пальцев заменяйте при их разрыве и появлении трещин. Работу выполняйте на смотровой канаве или эстакаде.

Снятие тормозного цилиндра

1. Снимите переднее колесо и надежно зафиксируйте автомобиль на регулируемой подставке заводского изготовления.

2. Поверните рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр. Снимите шланг тормозного механизма переднего колеса, как описано в этой статье.

3. Расконтрируйте болты крепления цилиндра к направляющим пальцам скобы и отверните болт крепления цилиндра к нижнему направляющему пальцу, как описано в этой статье.

4. Накидным ключом на 13 мм отверните болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17 мм.

5. Снимите скобу тормозного механизма.

6. Зажмите суппорт в тиски с накладками губок из мягкого металла.

7. Головкой Е-14 отверните два винта крепления цилиндра к суппорту и отделите цилиндр от суппорта.

Замена пыльника поршня тормозного цилиндра

1. Подденьте отверткой стопорное кольцо и снимите его.

2. Снимите пыльник с буртика цилиндра.

3. Перед установкой нового пыльника очистите его посадочные места от грязи и нанесите на рабочую кромку пыльника (контактирующую с поверхностью поршня) тонкий слой пластичной смазки.

4. Установите новый пыльник и соберите скобу (цилиндр с суппортом) в обратной последовательности.

5. Затяните винты крепления цилиндра к суппорту предписанным моментом.

6. Перед монтажом скобы, выньте из отверстия направляющей колодок направляющий палец скобы.

7. Снимите пыльник с пальца.

8. Нанесите на рабочую поверхность пальца тонкий слой смазки для суппортов, поврежденный пыльник замените новым.

7. Аналогично смажьте другой направляющий палец.

8. Установите скобу в обратной последовательности. Прокачайте гидропривод тормозной системы.

В статье не хватает:

Фото инструмента
Качественных фото ремонта

Неисправность колесных, тормозных цилиндров может проявляться следующим образом:- в пропускании тормозной жидкости через уплотнения на поршне, при этом можно заметить потеки по периметру грязезащитного кожуха. Утечку тормозной жидкости из пластикового бачка, расположенного в моторном отсеке;- также возможно заклинивание поршней в цилиндре. Обычно заклинивание происходит в выдвинутом положении поршней. При этом колодки изнашиваются, колесо притормаживает, машина плохо катится по инерции, без включения какой либо передачи. И в том и другом случае тормозной цилиндр на автомобиле Лада Гранта подлежит замене.

Для замены заднего тормозного колесного цилиндра вам потребуются: ключ на 10 мм, специальный ключ «на 10» для отворачивания гаек тормозных трубок.

Стояночная тормозная система

В качестве главного приводного элемента этой системы используется трос, который напрямую подсоединен к рычагу ручного тормоза, расположенного в салоне автомашины. Под днищем автомобиля этот трос разделяется на две части, которые идут непосредственно в тормозные механизмы задней оси. Внутри тормозного барабана трос соединяется с приводным рычагом, ну а тот уже с распорной планкой. Также рычаг привода соединяется с одной из тормозных колодок.

Принцип действия стояночного тормоза: вы тянете за рычаг, тем самым натягивая трос, который в свою очередь также тянет за внутренний рычаг, в результате чего колодки разжимаются. Стоит отметить, что рычаг ручного тормоза, расположенный в салоне, имеет зубчатое основание, благодаря которому можно его зафиксировать, тем самым оставив колодки в разведенном положении.

Регулятор давления

Данное устройство устанавливается в приводе колес задней оси и служит оно не только для правильного распределения тормозной жидкости в механизмах, а еще и для предотвращения появления возможных заносов из-за подачи разных усилий на механизмы торможения. Такое действие производится путем ограничения подачи давления на механизмы. Данное ограничение проявляется при изменении положения кузова автомобиля относительно оси заднего моста.

В действие данный регулятор приводится от тяги, которая одним концом закреплена на корпусе заднего моста. При увеличении нагрузки на заднюю ось, кузов изменяет свое положение по отношении к оси моста, из-за чего тяга начинает давить на поршень регулятора, ну а далее уже происходит регулировка подачи давления к тормозным механизмам.

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

два рожковых гаечных ключа на 13, один из них желательно – торцевой;
один ключ-головка на 8;
верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

Опускаем в салоне автомобиля рычаг ручного тормоза.
Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

Ключ трещоточный
Удлинитель
Головка на 10 мм
Высокая головка на 13 мм
Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Схема тормозной системы Нивы (ВАЗ 2121 и 2131)

Автомобили семейства Chevrolet Niva представляют собой дальнейшее развитие концепции отечественных комфортабельных внедорожников, начало которой положил автомобиль ВАЗ-2121 «Нива». От предшественника они отличаются современным дизайном, повышенной комфортабельностью и более совершенной конструкцией.

ВАЗ-2123 (Chevrolet Niva) и его модификации – легковые автомобили повышенной проходимости с несущим кузовом типа универсал, выпускаемые предприятием СП «GM-AVTOVAZ». Количество дверей – пять, число мест – пять у модификаций L и GLS или четыре у модификаций LX и GLX.

Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная, задняя – зависимая пружинная.

Тормозные механизмы передних колес дисковые, задних – барабанные, на модификации LX и GLX устанавливают антиблокировочную систему (ABS). Рулевое управление с гидроусилителем фирмы ZF оснащено устройством регулировки положения рулевой колонки.

25 январь 2016 LadaOnline 55 777

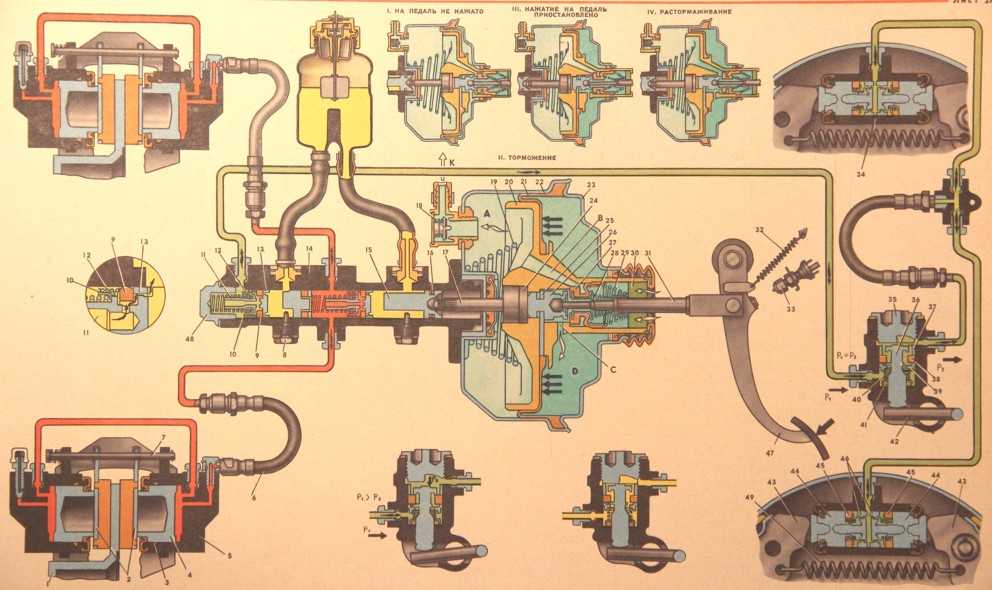

Внедорожник Нива 4х4 имеет гидравлическую, двухконтурную систему торможения. Один контур связан с тормозными цилиндрами передних и задних колес, а другой только с передними. Такая схема позволяет сохранить торможение автомобиля даже при отказе одного из контуров.

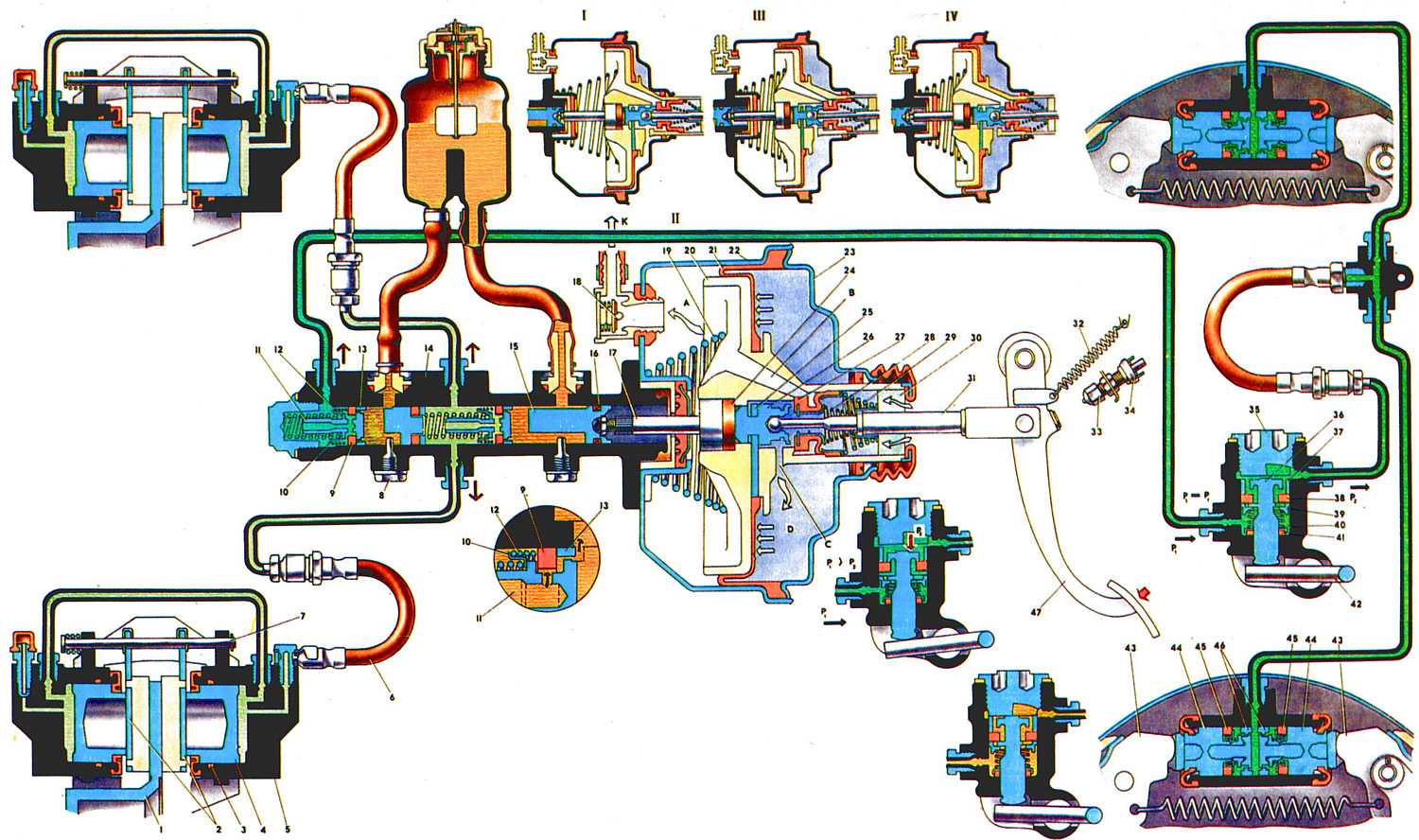

1 – бачок главного цилиндра; 2 – главный цилиндр; 3 – трубопровод контура передних тормозов; 4 – трубопровод контура передних и задних тормозов; 5 – тормозной механизм переднего колеса; 6 – вакуумный усилитель; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – передний трос стояночного тормоза;

Передние тормоза Нивы 4х4 — дисковые, с трехпоршневой плавающей скобой. Верхний поршень работает от одного контура (вместе с задними колесами), два нижних — от другого. Тормозные диски чугунные. Минимально допустимая толщина дисков — 9,5 мм, колодок — 1,5 мм.

Педаль тормоза закреплена на одной оси с педалью сцепления, вращается на двух пластмассовых втулках, снабжена возвратной пружиной. При нажатии на педаль тормоза замыкается выключатель стоп-сигналов, который находится над ней. Свободных ход педали тормоза должен быть 3-5 мм.

Вакуумный усилитель (ВУТ) предназначен для снижения усилий на педаль тормоза и находится на переднем щите в моторном отсеке. Чтобы проверить ВУТ следует удерживать педаль тормоза нажатой, а затем запустить двигатель. При исправном ВУТ педаль тормоза должна уйти вперед.

Главный тормозной цилиндр (ГТЦ) крепится к ВУТ. В передние отверстия ГТЦ ввернуты штуцеры тормозных трубок контура передних колес, а к задние — всех колес.

Регулятор давления находится в правой задней части кузова. Служит для ограничения давления в задних тормозных механизмах. При увеличении нагрузки на заднюю ось — регулятор обеспечивает большее давление в цилиндрах. С уменьшением — нагрузка падает.

Ручной тормоз (стояночный) — механический, тросовый, на задние колеса. После правильной регулировки ручного тормоза полный ход рычага должен составлять 4-5 зубьев по сектору.

Ключевые слова: тормоза нива

2 1

Строение стояночной ТС

Эта система снабжена механическим приводом. Устройство включает в себя сам рычаг (который встроен в салоне), тросик, направляющую, задний тросик и распорный рычаг ручника. Как только вы поставите автомобиль на такой тормоз, распорные рычажки колодок сразу же повернутся на соответствующие планки, таким образом, задние колодки разожмутся.

Главным назначением рабочей системы торможения является уменьшение скорости движения автомашины вплоть до его полной остановки. Рабочая система торможения состоит из двух составляющих: тормозного привода, благодаря которому водитель может задействовать систему торможения и тормозных механизмов, которые и воздействуют на колеса с целью уменьшения скорости их вращения. Стояночная подсистема торможения обеспечивает блокировку двух колес (одной оси) автомобиля. Если говорить о ВАЗ-2107, то в этом автомобиле блокируется задняя ось. Стоит отметить, что стояночная подсистема используется, только если автомобиль находится в обездвиженном положении. Данная система торможения нужна для исключения возможного самопроизвольного движения машины. Такая система имеет свой отдельный привод, который воздействует на механизмы торможения задней оси.

Далее предлагаем более углубленно разобраться с устройством автомобильной тормозной системы на примере автомашины ВАЗ-2107. Начнем с рабочей составляющей тормозной системы. Главный элемент – это привод, который является гидравлическим и включает в себя такие элементы:

вакуумный усилитель;
педаль управления;
главный тормозной цилиндр;
регулятор давления;
бачок для тормозной жидкости;
система трубопроводов высокого давления.

Как вы уже поняли, в качестве рабочего приводного элемента в системе торможения выступает жидкость. Использование жидкости обуславливается рядом положительных моментов: не нужно придумывать сложную рычажную систему для передачи усилий, трубопровод облегчен до максимума, усилие от ноги водителя увеличивается в несколько раз за счет использования специального гидравлического усилителя. Рабочие тормозные механизмы на авто модели 2107 делятся на два вида. На передние колеса устанавливаются тормозные диски с суппортом, а на задних колесах используются тормоза барабанного типа, которые дополнительно имеют стояночный механизм торможения.

Теперь подробнее разберемся во всех элементах системы торможения – начнем с педали. Итак, автомобильная педаль тормоза, которую ногой нажимает водитель, располагается на одной оси с педалью сцепления. Отметим, что возвращение педали тормоза в исходное положение после нажатия на нее водителем, обеспечивается специальной пружиной. На конце педали установлен шток, который непосредственно связан с гидравлическим усилителем. Сам усилитель представляет собой некую герметическую емкость, внутри которой имеется две камеры, разделенные мембраной. Та камера, которая расположена ближе к педали именуется атмосферной, ну а вторая камера – вакуумной. Сама мембрана, разделяющая эти камеры, соединена непосредственно со штоком главного тормозного. А вот вакуумная камера через патрубок подсоединяется к впускному коллектору двигателя. Благодаря такой конструкции в этой камере возникает разрежение. Также в конструкции усилителя имеется специальный следящий клапан, который управляется штоком педали. Когда педаль отпущена, клапан находится в открытом положении, что позволяет иметь одинаковое давление в обеих камерах. При нажатии на педаль, клапан перекрывает соединительный канал, который связывает обе камеры и открывает канал, по которому воздух попадает в атмосферную камеру, при этом во второй камере возникает разрежение. В результате таких изменений атмосферное давление в первой камере начинает оказывать воздействие на мембрану, которая, как писалось выше, соединена со штоком поршня главного тормозного цилиндра. В результате смещения мембраны шток поршня начинает двигаться, тем самым вытесняя жидкость с цилиндра в тормозной трубопровод.

Как устроены дисковые тормоза

Про тормозные диски и колодки мы написали отдельные статьи:

Тормозные колодки: зачем нужны, как правильно подбирать и когда менять.
Тормозные диски: как работают и какие бывают.

Задние тормоза Фольксвагена Тигуана

На любом тормозном цилиндре есть прокачной штуцер. Он нужен для удаления воздуха из системы после ремонта.

Принцип действия тормозной системы в автомобиле ВАЗ-2107

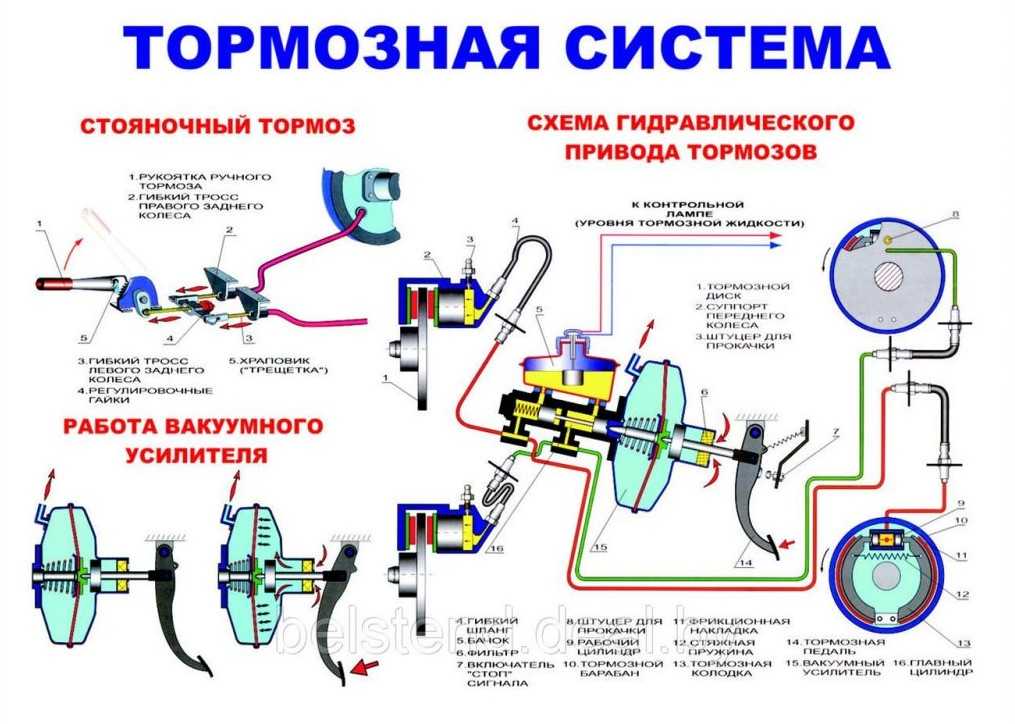

Когда водитель хочет снизить скорость своего автомобиля, он давит на педаль тормоза. В этот момент его усилие передается на клапан в гидравлическом усилителе, который открывает канал подачи атмосферного давления в одну из камер. При этом появляющееся давление начинает давить на мембрану, которая соединена со штоком, связанным с поршнем главного тормозного цилиндра. В результате, под давлением мембраны, шток цилиндра начинает выдавливать тормозную жидкость в трубопроводы, которые ведут непосредственно к колесным тормозным механизмам. Так как жидкость абсолютно не сжимается, то все усилие передается непосредственно на тормозные механизмы. Жидкость давит на внутренние поршни рабочих тормозных цилиндров, те выдвигаются и воздействуют на тормозные колодки (в тормозных барабанах разжимают колодки, а в дисковых механизмах прижимают их непосредственно к дискам). Из-за трения тормозных колодок об барабаны и диски происходит замедление вращения колес автомобиля.
